Использование особых железобетонных блоков при самостоятельном обустройстве колодезной шахты вынуждает дачников задуматься, как опустить кольца в колодец без крана. Следование рекомендациям строителей при соблюдении требований техники безопасности позволит выполнить процедуру своими руками.

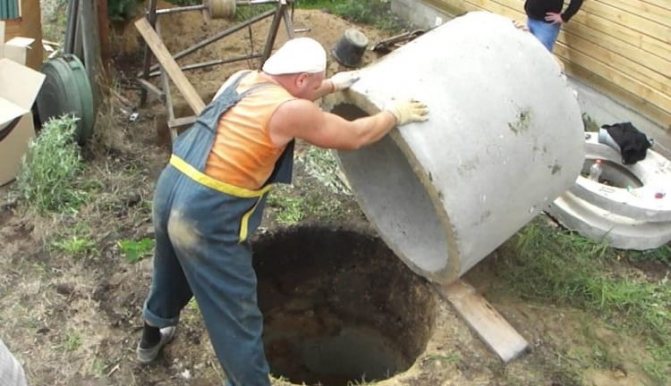

Загрузка бетонных колец в колодец.
Виды колодцев
Колодец собой представляет шахту, которая достигает водного горизонта с водой, пригодной для употребления. От того, на какой глубине залегает водный слой, специалисты делят эти гидротехнические сооружения на два типа:
- Ключевой или поверхностный
. Это когда на загородном участке есть ключ, из которого бьет чистейшая питьевая вода. Удобный вариант, малозатратный.
- Шахтный
. Это когда до водного слоя надо выкапывать грунт, сооружая шахту круглого или квадратного сечения. Глубина сооружения может доходить до 10 м.
Есть такое термин – абиссинский колодец. В том виде, в котором все мы привыкли видеть колодцы, это сооружение не является таковым. Это скважина, сформированная стальной трубой, которую забивают в грунт. Для поднятия воды требуется или электрический насос, или ручная качалка. Глубина формирования скважины – до 30 м.

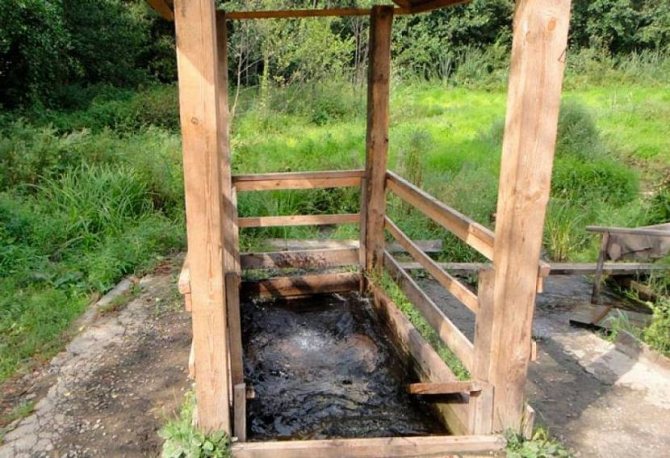

Ключевой колодец на дачном участке Источник novamett.ru
Типы колодцев
Существует три типа, которые определяют эксплуатационный запас воды внутри гидротехнического сооружения и способа ее подачи в ствол.
- Колодцы несовершенного типа
. Сооружают эту разновидность так, чтобы шахта не упиралась в твердую породу. То есть стенки формируются так, чтобы ствол сооружения погружался в водоносный слой примерно на 70%. То есть забор воды в колодец производиться и через стенки строения, и через дно.
- Совершенного типа
. Это когда ствол шахты упирается в прочную породу. В этом случае вода проникает в колодец только через стенки.
- Совершенного вида с зумпфом
. Последний – это водосборник, который закладывается в нижнем прочном слое. А вода поступает в сооружение сквозь стенки шахты.

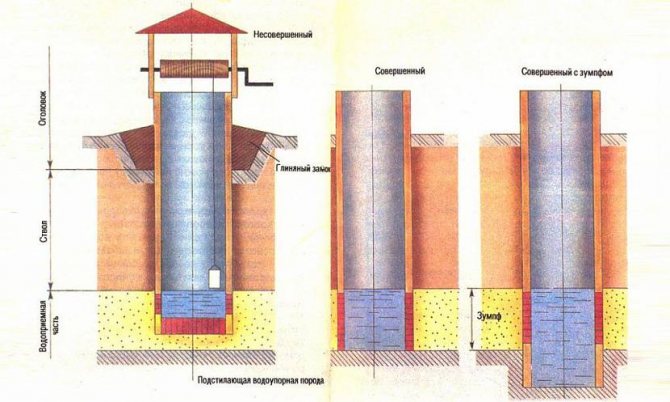

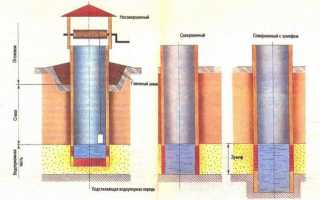

Три типа колодцев для воды Источник sevparitet.ru
Материалы, инструменты и оборудование
Чтобы обеспечить увеличение шахты, потребуются определенные материалы для каждого из применяемых вариантов:
- для осаживания конструкции – бетонные кольца, цемент, песок, жидкое стекло, металлические пластины с анкерными болтами;
- обустройство выкопанного углубления ЖБ кольцами – звенья из бетона меньшего диаметра, чем внутренние у венцов колонны, на 4-6 см;
- увеличение глубины пластиковой трубой и фильтром – ПВХ-труба меньше внутреннего диаметра бетонной колонны на 4-6 см, сетка из нержавеющей стали с мелкой ячеей, герметик, анкерные болты, хомуты крепления;
- углубление скважиной и увеличение дебита через плывун – обсадная пластиковая и металлическая труба диаметром 25 мм, наконечник с перфорацией;
- глубинный насос для постоянной работы.
Для выполнения работ необходимы следующие инструменты, оборудование и приспособления:
- Лопаты, лом, ведра, веревка; непромокаемая спецодежда, резиновые сапоги.
- Приспособление для подъема ведра из шахты, грузовой бетонный блок, электрический удлинитель.
- Электрическая лебедка, электродрель, болгарка, скважинный насос.
- При осаживании конструкции необходимо привлечение экскаватора.
Что необходимо учесть перед началом сооружения колодца
Основное требование к обустройству колодца на даче – чтобы это гидротехническое сооружение обеспечивало водой жильцов загородного дома в полном объеме. Это касается не только питья, но и принятие душа, полива сада и огорода, мытья посуды, стирка, уборка дома, использование унитаза. В среднем на одного человека в сутки уходит до 200 литров воды. То есть это тот показатель, который надо учитывать, сооружая колодец. Если в районе строительства дачи этот показатель не требуемой величины, то стоит задуматься над сооружением скважины.
Поэтому первым делом надо провести гидротехнические изыскания. То есть надо сделать небольшого диаметра скважину и определить: на какой глубине располагается водоносный слой, каков его объем, достаточно ли в нем воды. Скажем прямо, эта услуга стоит немалых денег. Предоставляют ее специализированные компании, имеющие лицензию на проведения данного типа работ. Но более точную информацию кроме них Вам никто не даст.
Конечно, есть вариант спросить у соседа, если на его дачном участке колодец уже есть. То есть глубина его колодца может стать ориентиром для вашего. Но это возможно лишь в том случае, если на соседнем участке колодцем уже пользуются, да и не всегда эти параметры подойдут к вашему участку.
Пробное бурение для определения уровня водоносного слоя Источник obogreem-gomel.by
На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.
Теперь о вопросе, где ставить колодец на даче. Существует строгие санитарные нормы сооружения водяных скважин и колодцев, где четко прописаны расстояния от гидротехнического сооружения до объектов, обустроенных на дачном участке. Для колодца важны два параметра:
- Расстояние от фундамента основного дома и хозяйственных построек до колодца не должно быть меньше 5 м
. Это обусловлено тем, что водоносный слой постепенно вымывает грунт в нижней части. И если до фундамента строения расстояние не нормативное, то это может повлиять на его целостность.
- Санитарная зона – 25-50 м
. Это значит, что на этом расстоянии от колодезной шахты нельзя устраивать сооружения, связанные с системой канализации. То есть нельзя строить туалеты, выгребные и компостные ямы, септики, поля фильтрации и прочее. Это касается дополнительно свалок и сточных канав.
Санитарная зона питьевого колодца Источник strojdvor.ru И несколько слов о технике безопасности строительства колодцев. Понятно, что компании, предлагающие услуги строительства колодцев, своих работников информируют о том, что можно, а что нельзя делать, сооружая колодезную шахту. Просто обозначим некоторые основные требования:
- быть внимательным
при копке грунта, потому что под большим слоем земли можно наткнуться на газовый карман;
- следить, чтобы стенки сооружения не осыпались
;
- строго следовать технологии
строительства;
- желательно использовать современные способы
и методы.
И последнее, когда начинать строительство колодца для дачи. Оптимально – в самое засушливое время. А это середина лета-осень.
Колодец – сооружения вроде бы незначительное, но по закону каждый хозяин должен его зарегистрировать. Не забудьте это сделать после окончания строительства.
Строить колодец лучше в середине лета – начале осени Источник wellmasters.co.uk
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительства малых архитектурных форм. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Технологии строительства питьевых колодцев
Начнем с того, что шахта колодца должна иметь прочные стенки. И если в старину их обкладывали бревнами, то сегодня оптимальный вариант – железобетонные кольца, которые устанавливают друг на друга, герметизируя стыки.
Существует два основных способа формирования шахты: ручной и механизированный. Начнем с ручного.
Ручной способ копки колодца на даче
Сама технология проста – лопатами, строго по разметке, выкапывают колодец. Но здесь в технологию может вмешаться тип грунта на дачном участке. Он может быть глинистым или песчаным.
В первом случае шахту просто копают до глубины, где проходит водоносный слой. Затем в нее с помощью подъемного крана опускают железобетонные кольца.
Второй способ сильно отличается от первого. А дело все в том, что на песчаном грунте сложно удерживать вертикальные плоскости. Песок – порода рыхлая и мягкая, поэтому стенки шахты просто будут осыпаться, а диаметр сооружения расширяться. Поэтому существует определенный алгоритм проведения данного типа работ.
- Делают разметку
по месту сооружения колодца.
- Выкапывают лопатой по разметке яму на глубину полметра
.
- Устанавливают в нее с помощью подъемного крана первое железобетонное кольцо
.
- Внутрь залезает копатель, который начинает выбирать грунт. Чтобы копать было легче, дно ямы зачастую заливается водой.
Колодец копается изнутри бетонных колец Источник landshaftblog.ru Землю можно выбирать по двум схемам. Первая – сначала удаляют площадь посередине ямы, а затем постепенно под стенками кольца, тем самым утапливая его в грунт. Или наоборот: сначала убирают землю под стенками кольца, а затем выбирают посередине.
Как только первое железобетонное кольцо опустилось так, что из грунта выступает его часть на высоту 10-15 см, устанавливают сверху второе бетонное кольцо. И процесс повторяется. Таким способом выкапывают колодец, формируя ствол.
Заглубление проводится до глубины, когда из земли начнут бить три ключа. То есть процесс довел до водоносного слоя. Копать глубже нельзя, потому что внизу грунт слабый, а это может привести к тому, что нижнее бетонное кольцо попросту утонет. Нередко его перекашивало, после чего колодец просто засыпали грунтом, и приходилось копать новый.
Это может быть интересно! В статье по следующей ссылке читайте про колодец для ливневой канализации: устройство, виды, монтаж.
Механический способ
Для этого используется специальный инструмент, который называется ямобур. Устанавливают его на автомобиль, кстати, на последнем обычно привозят и железобетонные кольца. Этим же инструментом проводят геологические изыскания.
Читайте также:
Соблюдение техники безопасности при работах
Копка колодца, неважно своими руками или бригадой, достаточно опасная и тяжелая работа, в особенности после того как вкопаны первые три кольца. Ведра нужно вытаскивать с помощью лебедки, ворота или блока, а они довольно тяжелые. Есть риск того что может оборваться веревка или не выдержать ручка. Из-за этого нужно соблюдать правила техники безопасности:
- Тот кто работает внизу должен быть в каске.
- У ведер должна быть достаточно мощная ручка, для страховки ее лучше приварить, изготовив из толстой проволоки в несколько слоев.
- Ведра должны привязываться на прочный канат, на конце которого должен быть закреплен мощный карабин с надежной фиксацией.
- Время от времени проверять состояние ручки ведра, каната и карабина.
- При подъеме ведер тот, кто работает внизу, должен находиться с противоположной стороны.
- Внизу работать по очереди.
Меры предосторожности не лишние. Лучше перестраховаться.
После того как завершены земельные работы, монтаж насоса и раскачка, длящаяся не меньше 2 недель, можно начинать финишные работы, а именно декоративное оформление оголовка. Многие оставляют верхнее бетонное кольцо без изменений. Для того чтобы оформить верхнюю часть можно использовать кирпич натуральный камень или керамическую плитку. Народные мастера сооружают маленькие деревянные срубы, устанавливают «журавли» как элементы декора, сооружают резные навесы.
Исходя из статьи, для того чтобы самостоятельно соорудить колодец в первую очередь потребуется убедиться в водоносных горизонтах, правильно выбрать место, определится с конструкцией и соблюдать технику безопасности. Остальное все зависит от свободного времени и ваших умений.
Обустройство дна в колодце
Чтобы вода в колодезном сооружении всегда была чистой, необходимо на дне сформировать так называемый донный фильтр. Для этого на дно засыпают щебень или гравий крупной фракции (40 мм) толщиною слоя 15-20 см, а сверху щебень средней фракции (10-20 мм) слоем 20-40 см.
Некоторые старые и опытные мастера рекомендуют сначала на дно уложить деревянный помост из досок толщиною 30-50 мм. А уже на нем формировать донный фильтр. Это обеспечит более свободный проход воды, так как между деревянным помостом и дном колодца останется свободное пространство.
Дно колодца засыпают гравием или щебнем Источник moikolodec.ru
Формирование оголовка
Последнее верхнее железобетонное кольцо, устанавливаемое на шахту, не должно углубляться слишком глубоко. Его стенки должны торчать над поверхностью почвы в пределах 70 см. Его обязательно оборудуют крышкой или другой конструкцией. К примеру, чаще всего сооружают домик, чтобы в ствол шахты на падали атмосферные осадки.

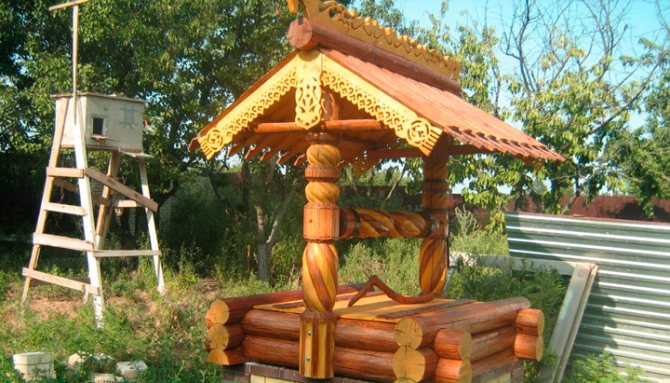

Что касается декорирования оголовка, то здесь огромное разнообразие вариантов. К примеру, на фото ниже показан совсем необычная конструкция, которая украсит дачный участок.

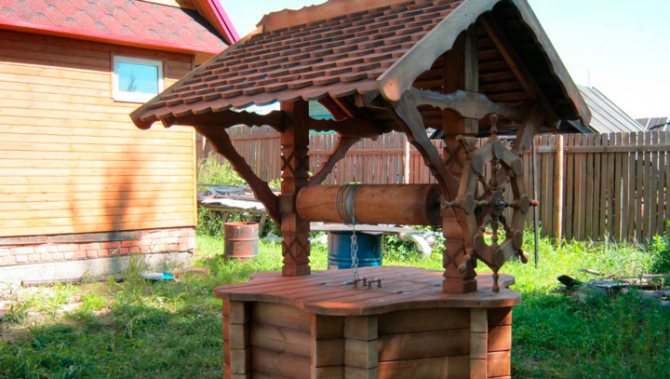

Оригинальной конструкции домик над колодцем Источник psk-remont.ru
Это может быть интересно! В статье по следующей ссылке читайте про колодец на даче: интересные идеи оформления и выбор материала отделки.
Как организовать автономный водопровод из колодца
Итак, дачный колодец готов. Но не носить же из него ведрами воду в дом. Если в нем воды достаточно, то можно организовать небольшую водопроводную сеть с заводом прямо в дом. Для этого потребуется выбрать электрический насос и пластиковую трубу.
Что касается насоса, то здесь подойдет или погружной вариант, или поверхностный. Второй лучше, потому что он всегда на виду. И если необходимо провести его ремонт или профилактический осмотр, то нет надобности вытаскивать его из шахты, как погружной вариант.
Сам насос выбирается по мощности (производительности – м³/ч или л/сек) и напору. Первая характеристика выбирается с учетом требуемого количества воды, которую используют на даче. К примеру, производительность стандартной кухонной мойки – 0,1 л/с, унитаз – 0,3 л/с, вентиль для полива огорода – 0,3 л/с.
То есть надо подсчитать количество сантехнических приборов, которыми пользуются на загородном участке, определить производительность каждого и сложить эти показатели. Это и будет общая производительность насоса. Что касается напора, то она определяется глубиною пролегания водоносного слоя, то есть глубиною колодца.
Установка погружного насоса в колодец Источник megahome.bg
Если выбран погружной насос, то его устанавливают прямо в колодезную шахту, опуская в воду. Он подвешивается на стальном тросе. От прибора внутрь дома проводят пластиковую гибкую трубу. Если монтируется поверхностный насос, то его устанавливают рядом с колодцем: или около оголовка, или внутри шахты на специальную металлическую подставку, или внутри дома в отапливаемом помещении. От него в колодец опускается труба, на конец которой устанавливается сетчатый фильтр. И от прибора внутрь дома также проводится труба.
Если дача эксплуатируется только в теплое время года, то насос осенью демонтируется, шланги скручиваются в бухту. И все это складируется в сухом месте. Весной заново оборудование устанавливается.
Кирпичного
Для строительства используют красный кирпич, силикатный не подходит. Возведенный по всем правилам кирпичный источник воды имеет долгий срок эксплуатации и не подвержен поверхностному загрязнению. Но, как и все конструкции, со временем его шахта разрушается.
Ремонт состоит в замене поврежденных кирпичей или заделке штукатуркой отдельных участков. Так, как они невелики, то легко заменяются.
- Первым этапом работы по ремонту кирпичного сооружения является очистка его внутренней поверхности от грязи. Эту процедуру следует проводить тщательно, чтобы не пропустить повреждение шахты.
- В случае обнаружения сквозной дырки между кирпичами, ей заделывают цементом на внешней стороне. Для этого следует подготовить ремонтную траншею вокруг шахты. Обнаруженный дефект расчищают на 10 см в глубину, промазывают щель глиной и заделывают ее раствором.
- Внутри шахты работы состоят в замене нескольких подпорченных кирпичей и в исправлении повреждений штукатурки внутри конструкции.
- При замене одного или нескольких штук их аккуратно достают из стены и расчищают место для установки нового элемента. Новый кирпич ложится на место и заделывается цементным раствором. Перед штукатурными работами основание тщательно очищается от загрязнений стальной щеткой. Кирпичную кладку простукивают на предмет выявления пустот в стене и удаляют все осыпавшиеся элементы конструкции.
