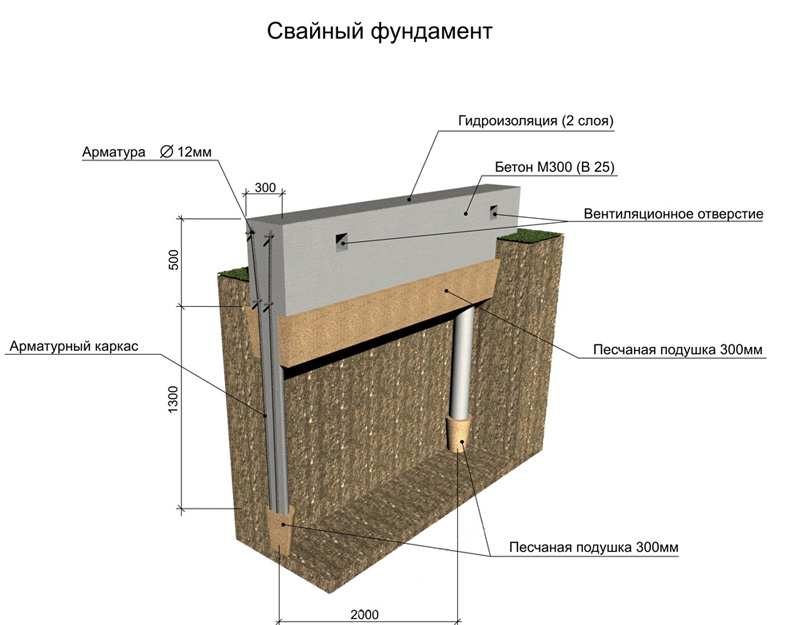

Конструкция свайного фундамента с монолитным ростверком

Одна из разновидностей свайных оснований для дома – свайно-ростверковые фундаменты. Они подходят для большинства типов грунта благодаря особой технологии возведения. Используются на участках со сложным ландшафтом, с высоким уровнем грунтовых вод, при высокой влажности, в регионах с глубоким промерзанием земли. Их отличительной чертой является наличие ростверка – фундаментной балки из железобетона, дерева или металла, располагающейся непосредственно на сваях, над поверхностью почвы.

Но перед началом работ необходимо изучить пошаговую инструкцию монтажа свайно-ростверкового фундамента своими руками, и последовательность действий.

Варианты свайно-монолитных фундаментов

• Низкий свайный фундамент Висячий ростверк. Это основание, которое предусматривает наличие внутри воздушной подушки высотой в пределах 70-100 мм. Фактически, пол здания висит над почвой и установлен на опоры. Преимущество конструкции – минимальное воздействие почвы на нижнюю часть бетонного основания.

• Заделка свай в монолитный цоколь. Тут уже не предусмотрен зазор между грунтом и основанием, зато можно сделать цокольное помещение небольшой высоты. Ростверк в таких случаях можно возвести с бетона, железобетона, стали, дерева, других строительных материалов, и обязательно сделать армирование.

Самостоятельное изготовление свай

При создании свай своими руками земельные работы выполняют при помощи земляного бура. При необходимости высверлить шурфы более 0,3 м диаметром и 5 м глубиной, применяют моторизированный аппарат.

Сделать сваи самостоятельно можно в такой последовательности:

• Из рубероида соорудить «стаканы», ширина которых будет равна диаметру скважин. Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и затягивают их проволокой. В результате получается опалубка. В нее и будет установлена труба.
• После монтажа трубы делают армированный каркас. Его помещают внутрь опоры. Хватит трех прутов диаметром 8 мм. Друг с другом их соединяют перемычками. Вертикальные стержни должны быть выведены на 4 см выше кромки ростверка.
• В трубы заливают бетон, уплотняя его вибратором.
• Обустраивают ростверк.

При создании ленты учитывают несколько рекомендаций. К примеру, ростверк не должны пересекать трубопроводные линии. Сваи устанавливают строго вертикально. Допустимое отклонение — 5 см. Каждый шов и стык, который образовался при создании ростверка, заполняют бетоном.

Ростверк обязательно армируют. Для этого используют прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен. При отсутствии такого металлопроката выбирают прутки не меньше 60 см. Их число определяют по диаметру:

• 1 см – потребуется 8 прутков;
• 1,2 см – 6;
• 1,4 см – 5.

Перед устройством стен следует убедиться, что поверхность ростверка горизонтальна. Изъяны исправляют бетонным раствором.

После завершения строительства фундамента на сваях с ростверком отделывают цоколь. Верхнюю кромку отделочных элементов крепят к нижней части стены здания. Сверху край закрывают отливом. Снизу отделка на несколько сантиметров не доходит до поверхности грунта. Это позволяет избежать деформации цоколя во время морозного пучения.

Важно! Следует оборудовать дренаж, который будет отводить осадки. Оборудуют и отмостку шириной 70 см. Ее лучше уложить тротуарной плиткой.

Если следовать все рекомендациям и правильно выполнить расчет ростверка, можно своими руками создать надежное основание. Оно не будет подвержено воздействию сил морозного пучения или усадке.

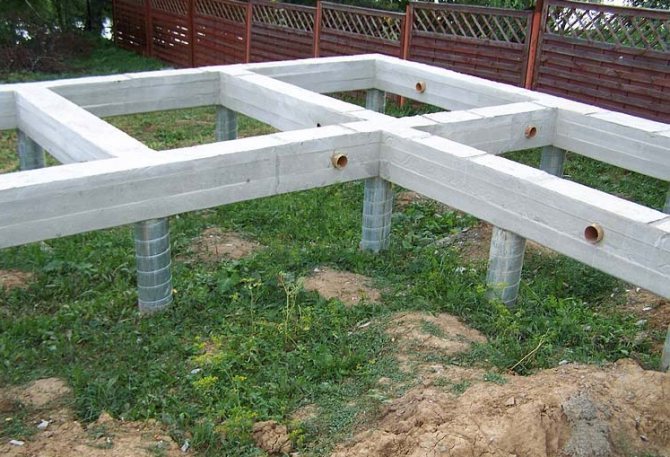

Как возвести свайный фундамент с монолитным ростверком

Устройство такого типа основания предельно простое, но при этом и отличается надежностью и качеством. Ведь каждый элемент тут делается с бетона, используется армирование в горизонтальных и вертикальных поясах. Не удивительно, что устройство такого основания считается оптимальным даже в горных районах с высокой вероятностью сейсмической активности.

Сделать такой фундамент своими руками не составит труда через его простоту. Проблемное место – это выбор опор и типа монолитного ростверка. Поэтому, поэтапная технология возведения свайно-монолитного фундамента с учетом его устройства следующая:

• Разработка подробного чертежа будущего здания. В состав этого этапа должна входить подробная карта территории, где указана структура почвы, уклон и природный рельеф. Также в проекте должны быть указаны характеристики самого здания, его масса, конструктивные элементы, размеры и все необходимые разрезы;
• Провести бурение скважин в соответствии с разработанным проектом на заданную глубину. Если устройство фундамента предусматривает использование забивных или винтовых свай, то их нужно установить строго вертикально в заданных местах;
• После монтажа опор нужно поверх сделать несущую опалубку. Тут нужно учесть ряд особенностей. Если опалубка предусматривается для мелкозаглубленного монолитного ростверка, тогда опалубку нужно сделать с достаточным углублением до уровня грунта. Если фундамент висячего типа, тогда опалубка делается П-образной с шириной в толщину будущих несущих стен;
• После установки опалубки нужно залить конструкцию бетоном, начиная от свай и заканчивая монолитом по отдельным горизонтальным слоям;
• Нужно оставить бетон засохнуть и набрать необходимую расчетную прочность и уже через несколько недель начинать возведение несущих стен здания.

Ошибки при проектировании и монтаже железобетонного ростверка

Пример неправильного проекта.

1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
2. Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
3. Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
4. Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
5. Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.

Как подобрать сваи

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

• Материал;
• Способ производства;
• Форма и размеры продольного, поперечного сечения;
• Метод погружения в почву;
• Степень защиты от внешнего воздействия;
• Несущие характеристики опор.

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Как правильно сделать несущий монолитный ростверк

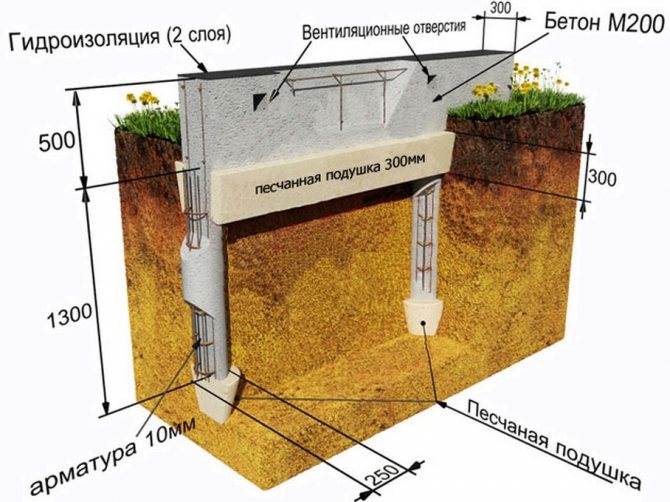

Монолитный ростверк свайного фундамента Учитывая, что монолитный ростверк имеет большую массу, то и отличается особенностью при установке. Ведь на опоры будет давить огромная масса железобетона самого ростверка и, собственно, несущих стен и перекрытий здания.

Поэтому, чтобы обеспечить максимальную прочность конструкции и возможность противостоять сезонным подвижкам почвы, без армирования не обойтись. Как правильно его сделать?

1. Армирование опор. Если опоры производятся на стройплощадке, тогда нужно внутри бетонной опалубки установить жесткие вертикальные прутья арматуры, соединенные между собой несколькими поясами армирования. Их нужно делать каждые 50 см, соединять болтовыми соединениями. Вертикальная кромка арматуры должна выступать за пределы сваи на высоту не менее 15-30 см.
2. Армирование ростверка. Учитывая, что монолитный ростверк имеет огромную массу, то делается армирование всего горизонтального пояса. Для этого предусматривается равномерное расположение поясов с интервалом в 10 см по высоте и с шагом до 50 см по вертикали. Затем все пояса соединяются между собой, а также непосредственно с арматурой самих опор.

Пошаговая инструкция на примере монолитного ростверка на буронабивных сваях

Чтобы соорудить фундамент этого типа, индивидуальному застройщику необходимо определить основные размеры элементов: сечение ростверка (высота, ширина), глубина скважины, параметры армопояса, тип опалубки. После чего, вычисляется количество стройматериалов. Для удобства далее приведена пошаговая инструкция с описанием ключевых моментов.

Геологические изыскания, расчет параметров

В отличие от винтовых свай, для которых часто достаточно пробного вкручивания в пятне застройки в нескольких местах для определения глубины несущего пласта, здесь потребуются полноценные геологические изыскания. Согласно СП 24.1333, для этого понадобится комплекс операций:

• испытание грунтов статическими нагрузками;
• пессиометрия, динамическое и статическое зондирование;
• лабораторный анализ грунтовой воды, грунтов с разных пластов в ходе бурения на 3 м ниже проектного уровня.

Пробы грунта.

Кроме того, специалисты учтут влияние свай на близлежащую застройку и экологию. Результатом изысканий становится геологический разрез, в котором видна толщина каждого слоя, имеющихся в пятне застройки пластов из разных пород. Это позволяет выбрать из соответствующих таблиц СП нормативные значения несущей способности глины, песка, суглинка для расчета несущей способности сваи.

Например, для грунтовых условий 2 м тугопластичный суглинок, 1 м твердый суглинок, поверх влажного песка существует несколько вариантов буровых свай:

• А – глубина свай больше 3 м (прохождение суглинка с опиранием подошвы на песок), диаметр 0,5 м;
• Б – глубина 3 м, диаметр 0,4 м;
• В – глубина 2 м, диаметр 0,5 м.

В первом варианте несущая способность сваи составит 15,4 т, во втором 10,7 т, в третьем 7 т. При одинаковой сборной нагрузке от жилища максимальный для первого случая шаг свайного поля снизится в двух последних вариантах на 0,8 м, 1,6 м, соответственно. То есть, трехметровых свай понадобится в 2,2 раза меньше, чем двухметровых.

Вычисляется сборная нагрузка на свайное поле (вес кровли, перекрытий, ветровая, снеговая нагрузка, мебель, масса перекрытий, стен, фундамента, внутренних лестниц, оборудования). Полученная цифра делится на несущую способность сваи с учетом прочностного запаса 15 – 30 процентов для возможных перепланировок, пристроек.

Ширина ростверка зависит от параметров:

• диаметр сваи – для бутобетонных, железобетонных конструкций минимальный размер 50 и 30 см соответственно;
• толщина стены – допускается уширение кладки нижними рядами на 10 см в каждую сторону;
• защитный слой – 3 см от арматуры до наружной грани ростверка.

Таким образом, минимальным сечением ростверка является размер 40 х 35 см (ширина, высота, соответственно). Глубина ростверка выбирается в зависимости от характеристик грунта и бюджета строительства:

• висячий ростверк по окончании строительства придется защищать забиркой;
• под низким ростверком после распалубки необходимо удалить слой грунта/песка 10 – 15 см или уложить перед заливкой в опалубку один – два слоя пенопласта;
• высокий ростверк позволяет разместить в подполье коммуникации;
• наземный ростверк позволяет изготовить полы по грунту, являющиеся самым экономичным вариантом перекрытия.

Расстояние между монолитным ростверком и отмосткой 45 – 50 см считается самым удобным для входного крыльца. Нечетное количество ступеней (в данном случае 5 штук) более удобно, чем четное. Кроме того, получившейся высоты забирки достаточно для изготовления вентиляционных продухов в подполье. Их не будет переметать снегом зимой на высоте 35 см от отмостки.

Разметка, земляные работы, ввод коммуникаций

Разметка свайного фундамента

По существующим нормативам СП 70.13330 в отношении геодезических работ в строительстве максимальная погрешность при разметке фундамента составляет 10 мм. Для свайного фундамента технология перенесения осей из проекта в пятно застройки имеет вид:

• установка обносок – конструкции из двух колышков с перекладинами выносятся на углы, по ним протягиваются шнуры по осям будущих стен, аналогичным способом размечаются внутренние стены;
• отметки для свай – известковым раствором, мелом или краской на грунте отмечаются центра угловых свай, от них рулеткой откладываются расстояния, равные проектному шагу буронабивных конструкций, в этих местах от натянутого шнура спускается отвес, создаются аналогичные отметки.

По нормативам СП минимальный диаметр свай ограничен 30 см, 40 см, 50 см для ж/б, бетонных, бутобетонных конструкций, соответственно. Ручные буры с оснасткой 50 см выпускают ограниченное число производителей. Поэтому в большинстве случаев застройщику при выборе бутобетонных свай приходится выкопать шурфы на всю глубину, применить сваи-опоры, засыпать их нерудным материалом после распалубки.

Если используются железобетонные сваи, ширина которых составляет 40 см, проблем с инструментом для бурения не возникает. Это позволяет избежать большого объема земляных работ без снижения несущей способности. Глубина скважин зависит от результатов геологических изысканий, редко превышает 3 – 5 м. Для снижения трудозатрат может применяться мотобур, аренда которого обходится значительно дешевле спецтехники.

Бурение скважин под сваи спецтехникой.

На этом же этапе производят подвод инженерных систем. При использовании низкого ростверка в сочетании с утеплением отмостки допускается глубина заложения водопровода 0,7 – 1 м, канализации 0,5 – 0,7 м под подошвой здания. Под монолитным висячим ростверком коммуникации необходимо утеплить. Технология теплоизоляции имеет вид:

• трубы оборачиваются минватой, греющим кабелем в воздухе;
• укладываются в полистирольные скорлупы в земле.

Глубина залегания увеличивается до 1,2 – 1,5 м для водопровода, 0,7 – 1 м для канализации.

Опалубка и армирование

При выборе для буровых свай опалубки необходимо учесть следующие факторы:

• при заливке в грунт несущая способность свай за счет трения боковых поверхностей полностью соответствует расчетной;
• если используется свернутый в цилиндр рубероид, характеристики практически не изменяются;
• при использовании асбоцементной трубы в качестве несъемной опалубки несущая способность по боковым граням снижается на 10 – 15%, зато на 30% уменьшаются выдергивающие усилия при вспучивании грунтов;
• если в качестве несъемной опалубки применяется полиэтиленовая труба, силы пучения практически не действуют на сваи, однако несущая способность по боковым поверхностям теряется на 50 – 70%, все нагрузки передаются на подошву.

Каркас для свай.

Таким образом, если высота буровой сваи не превышает 2 м, подошва не доходит до пласта с несущей способностью, от полиэтиленовых труб лучше отказаться или уменьшить шаг свайного поля в 1,5 – 2 раза.

При выборе высоты опалубки необходимо учесть тип ростверка, заглубление оголовков в него на 5 – 6 см. Именно на этой отметке будет монтироваться нижний армопояс с учетом 5 см защитного слоя. Технология армирования ж/б свай производится следующим образом:

• крой – 4 продольных прутка (это минимальное значение на одну сваю);
• крой и гибка хомутов;
• связка – соединение вертикальных стержней хомутами;
• установка – конструкция опускается в опалубку или скважину с соблюдением 5 см защитного слоя.

Рекомендуем: Как правильно армировать буронабивные сваи.

Заливка свай.

Для армирования применяются прутки 10 – 12 мм периодического сечения. Хомуты выгибают из 6 – 8 мм гладкой арматуры. Для обвязки лучше применять отожженную проволоку. Шаг горизонтальных хомутов 30 – 60 см, стержни должны выступать над оголовками на 30 – 40 см. После распалубки их отгибают под прямым углом параллельно осям стен, связывают с нижним поясом ростверка.

Заливка и гидроизоляция

Опалубка для ростверка начинает собираться снизу.

Ввиду больших объемов бетонных работ свайно-ростверковый фундамент обычно заливают поэтапно. Вначале смесь укладывается в опалубку свай, уплотняется глубинным вибратором или арматурными прутками для удаления воздуха. Опалубка ростверка монтируется после набора прочности сваями минимум 50% прочности (3 – 5 сутки после заливки). Технология имеет вид:

• монтаж палубы – только для висячего ростверка, в щите прорезаются отверстия по размеру свай, он надевается на оголовки, подпирается Н-образными стойками по всей длине;
• установка боковых щитов – крепятся к палубе, распираются брусками или шпильками, верхний борт должен быть выше проектной отметки на 5 – 7 см;
• армирование – два пояса из прутков 10 – 16 мм арматуры периодического сечения, скрепленные хомутами 6 – 8 мм, загиб на углах, в местах сопряжения стен.

Армирование ростверка.

Рекомендуем: Правильное армирование ростверка.

Заливка происходит по стандартной технологии с укладкой, виброуплотнением смеси. Вся опалубка должна быть заполнена за один прием. Уход за бетоном заключается в защите от переувлажнения (укрывание пленкой от дождя), пересыхания (песок или опилки на верхней грани ростверка с периодическим увлажнением в первые трое суток).

Заливка ростверка.

Гидроизоляция производится после распалубки ростверка несколькими способами:

• пропитка пенетрирующими составами (ресурс аналогичен бетонным конструкциям, ремонт не требуется);
• обмазка битумными мастиками (ресурс 15 – 30 лет, бюджетный вариант);
• оклеивание рулонными материалами (ресурс стеклогидроизола 30 – 50 лет, необходимость герметизации стыков, использование 2 – 3 слоев).

Предпочтительнее пропиточная гидроизоляция либо комплекс мероприятий по двум последним вариантам (обмазка + оклеивание).

Отмостка и ливневка

Для любого фундамента, независимо от его конструкции, необходима отмостка, имеющая 4 – 7 градусный уклон от здания наружу. Этот конструкционный элемент позволяет отвести дождевые, талые воды от бетонных конструкций под монолитным низким ростверком, подполья высокого ростверка. Чтобы стоки не разрушали почву, прилежащую к отмостке (обычно плодородный слой), в ее наружный периметр интегрируются дождеприемники (принимают воду из кровельного водостока) и лотки, транспортирующие жидкость в отдельный подземный резервуар.

Для снижения сил пучения под монолитным ростверком, оказывающих выдергивающие нагрузки на сваи, отмостку обычно утепляют на глубине 40 – 70 см. Для этого на дно траншеи укладывается экструдированный XPS пенополистирол. Ширина отмостки должна быть на 5 – 10 см больше проекций скатов крыши, чтобы при переполнении желобов кровельного водостока вода не разрушала плодородный слой.

В нормативах СП 71.13330 от 2011 года рекомендуется ширина отмостки 0,7 – 1 м для песчаных, глинистых грунтов, соответственно с плотным примыканием к забирке (фальш-цоколю) свайно-ростверкового фундамента. Ее изготавливают из водонепроницаемого материала:

• бетонная стяжка 5 см толщины на самых тонких участках;
• тротуарная плитка/брусчатка;
• резиновая или ПВХ плитка;
• композитный декинг.

Бюджетным вариантом является отмостка из сухих асфальтобетонных смесей, используемых для ремонта проезжих частей, облицовки садовых дорожек. Она уплотняется трамбовкой, не требует нагрева, растапливания, со временем увеличивает прочность.

Следуя приведенным рекомендациям, даже не имеющий специального образования индивидуальный застройщик, сможет изготовить свайный фундамент с монолитным ростверком с минимальным бюджетом без ошибок. Ресурс подземных конструкций при правильном расчете не уступает прочим типам фундаментов, сохраняя высокую ремонтопригодность, возможность увеличения полезной площади во время эксплуатации.

Какой материал свай лучше для свайно-монолитного фундамента?

• Фундамент из асбестоцементных труб Деревянные брусья. Их дина составляет 8,5 метра, диаметр до 34 см, форма круглая, реже прямоугольная. Для их производства используется пихта, ель и сосна, реже дуб и граб. Применяются редко через высокую стоимость строительных материалов, а также подверженности древесины гниению, малому сроку службы и небольшой надежности.

• Железобетонные опоры. Производятся в заводских условиях или вручную с цемента марки М-200 и выше, срок службы от 100 лет. Для монтажа нужно использовать специальную технику и подключать дополнительный персонал;
• Сталь. Такие опоры пользуются заслуженной популярностью, но стоят дорого, они подвержены влиянию коррозии, а через большой внешний диаметр отличаются огромной массой. Также тут нужно использовать специальные антикоррозийные материалы.
• Асбестовые трубы. Относительно недорогие, простые в монтаже, но без дополнительного армирования тут не обойтись.

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.

Такое основание имеет следующие плюсы:

• Возможность обустройства на склонах и в болотистой местности;
• Сравнительная дешевизна сооружения свайной ростверковой конструкции;
• Минимум временных затрат на возведение фундамента;
• Отсутствие потребности в привлечении грузоподъемной автотехники;
• Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;
• Отличные показатели устойчивости на подвижных пучинистых участках.

По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.

Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.

Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.

Минусы у фундамента с бетонным ростверком на сваях также имеются, но их откровенно немного:

• Отсутствие возможности сделать подвальное помещение;
• Затраты на дополнительное утепление пола.

Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.

Какие сваи лучше использовать в определенных условиях

• Строительство свайного фундамента с ростверком своими руками Забивные опоры делают с железобетона, сечение прямоугольное, реже круглое, размеры могут отличаться. Используются на слабых в верхних слоях, почвах, под которыми есть твердые несущие породы;

• Трубчатые сваи-оболочки. Это металлические опоры круглой формы, используются для возведения оснований на слабых грунтах, в сейсмически активных зонах и при возможном влиянии горизонтальных, вертикальных и выдергивающих нагрузках. Наконечник стальных свай острый, иногда спиральной формы;
• Пирамидальные конические сваи, сделанные с бетона. Они имеют размеры 40х40 см, постепенно зауживаются до размера 20х20 см. Обладают высокими несущими способностями, применяются тогда, когда верхний слой почвы отличается высокими строительными характеристиками, но его толщина недостаточна для возведения надежного основания;
• Ромбические. Больше практикуются на пучинистых почвах с высоким расположением грунтовых горизонтов.

Свайно-монолитный фундамент сейчас считается одним из самых надежных и практичных конструкций, несмотря на свое устройство и некоторые сложности в возведении.

Типы свай, критерии выбора

При создании свайных фундаментов используются несколько типов свай, которые отличаются по материалу изготовления и способу монтажа. Основное применение получили следующие виды:

• бетонные – обладают достаточной прочностью для последующего возведения легких построек;
• железобетонные – укрепляются металлической арматурой, предотвращающей излом и придающей жесткость конструкции;
• стальные – разрабатываются для всех видов грунта, отличаются простотой и скоростью монтажа.

Некоторые из перечисленных вариантов могут возводиться своими руками (бетонные, железобетонные), другие приобретаются уже в готовом виде (стальные). При выборе типа свай для фундамента широкого пользования необходимо учитывать такие параметры как вес будущего строения, характер грунта, доступность использования спецтехники, возможность самостоятельного обустройства.
