Ночник своими руками: идеи, рекомендации, мастер-классы, фотографии

Владимир Садовский

Ночник – осветительный прибор, используемый как по прямому функциональному назначению, так и в качестве дополнительного элемента декора. Трудно переоценить роль данных светильников в формировании дизайна спальни, комнаты отдыха. В магазинах, на рынках электротехники можно отыскать разнообразные модели, но все они в определенных аспектах будут напоминать друг друга. Если хотите проявить фантазию и оригинальность, то создайте ночник из светодиодов своими руками.

Изготовить осветительный прибор для украшения спальни можно из подручных материалов, включая CD-диски, картонную или обычную бумагу, капроновые нити, листы фанеры, стеклянные или пластиковые бутылки и т.д. Вариантов настолько много, что уместить все в одной статье не выйдет. Акцент делается на светодиодных светильниках, поэтому устройства получаются менее энергоемкими и максимально безопасными.

Парящий в воздухе ночник своими руками: фото, описание

Для того, чтобы смастерить подобный ночник своими руками, понадобятся:

• Ножовка, предназначенная для работ по дереву, либо лобзик в качестве альтернативы
• Обыкновенная дрель либо шуруповерт с набором сверл
• Клеевой пистолет
• Краска для работ по дереву белого цвета вместе с кисточкой
• Ножницы
• Наждачка
• Деревянные рейки. Одну нужно подобрать такой, чтобы по длине она равнялась 210 см, а по параметрам — 1,5х1,5 см. Длина второй должна составлять 60 см, а параметры – 3х3 см.
• Лампа с патроном люминесцентного или светодиодного типа
• Шнур питания, снабженный переключателем и вилкой
• Бумага формата А4 — обычная белая
• Прозрачный разноцветный пластик

ВАЖНО: Если такой сложно найти, можно приобрести в любом канцелярском магазине самую обычную цветную папку для бумаг.

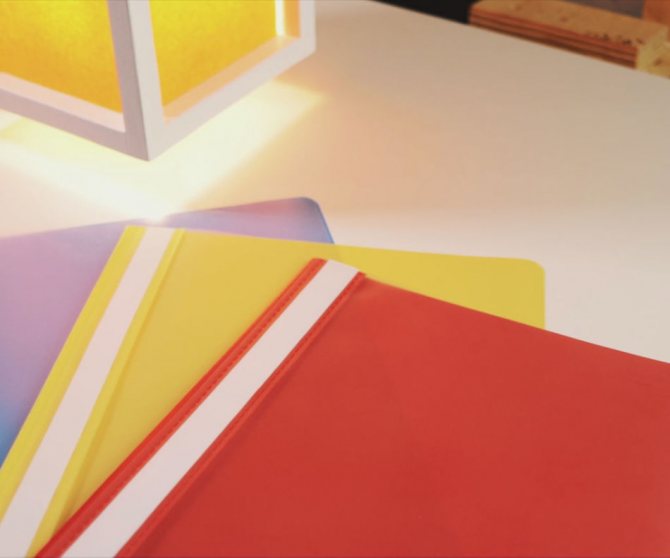

Вот такие папки подойдут для создания парящего ночника Можно приступать к работе:

• Первым делом из реек выпиливаются кусочки. Нужно сделать 8 шт. по 1,5х1, 5х13 см, 3 шт. по 1,5х1, 5х25 см, 1 шт. по 1,5х1, 5х23 см, 4 шт. по 3х3х12 см.
• Теперь кусочки со сторонами по 13 см нужно склеить с брусочками по 25 см. Использовать для соединения нужно клей. Рамочку нужно держать не менее 5 минут, иначе хорошего склеивания не получится.
• Далее бруски по 23 и 25 см склеиваются с брусками по 13 см.

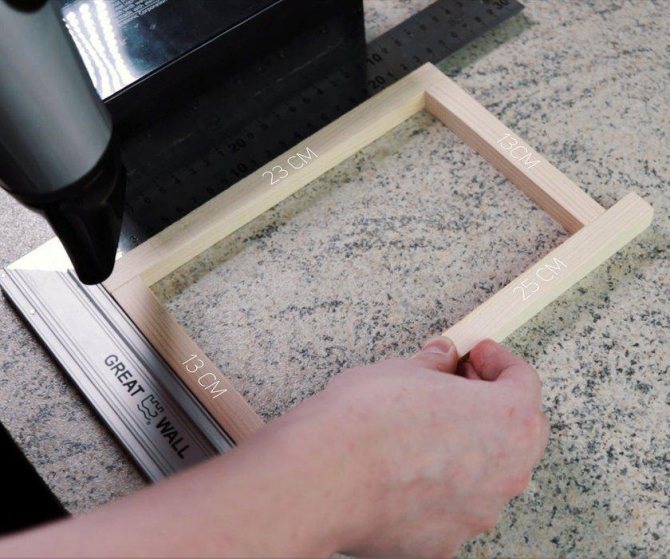

Получается такая рамка-заготовка для ночника

• Теперь можно соорудить основание. Это будут кусочки по 12 см – их необходимо склеить друг с другом.

Кусочки для основания ночника

• Рамочки склеиваются между собой, в результате чего мастер получает куб.

ВАЖНО: Необходимо выделить время на то, чтобы куб подсох. Предпочтительно при этом придавить его сверху грузиками – так склеивание пройдет лучше.

• После того, как заготовка подсохла, можно заняться проделыванием отверстий под провод питания.

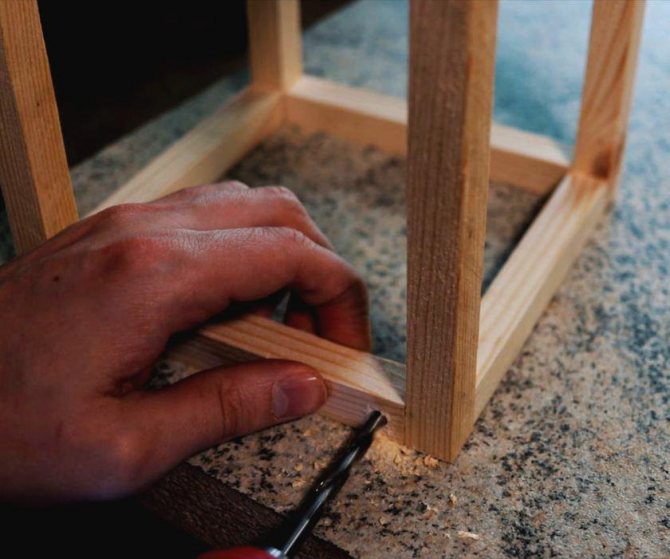

Создание отверстий для провода для будущего ночника

• Нужно помнить о том, что отверстия непременно стоит зачистить наждачкой.
• Далее стоит заняться подставкой. Разметить ее правильно – чуть ли не основная задача мастера. Тут и заключается отгадка на вопрос о том, как же ночник собирается парить в воздухе. Дело в том, что куб должен несколько сместиться относительно основания, и последнего не должно быть заметно в результате. Получится оптический эффект парения в воздухе.

Основание для будущего ночника стоит разметить таким образом

• Затем основание и куб склеиваются и оставляются на некоторое время для просыхания.

Вот так должна выглядеть заготовка для ночника после склеивания куба с основанием

ВАЖНО: Если склеить основание и куб неверно, вся изюминка задумки пропадет. Поэтому очень важно уделить данному этапу особо пристальное внимание.

• Теперь можно окрасить заготовку белой краской. Окрашивается все – и рамочки, и дно.
• Далее нужно пробудить в себе электрика, пропустив провод в проделанные ранее отверстия, собрав патрон и подключив провод.
• Провод фиксируется горячим клеем из пистолета.

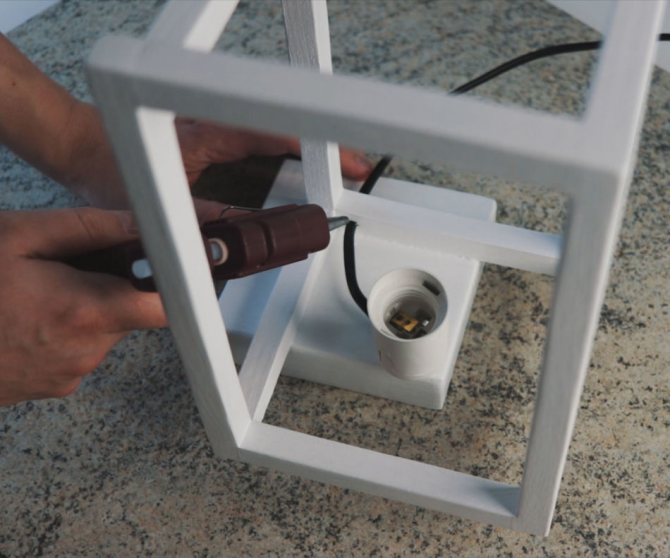

Провод к рамке ночника обязательно нужно приклеить

• Приклеивается и патрон. Но уже к основанию заготовки.

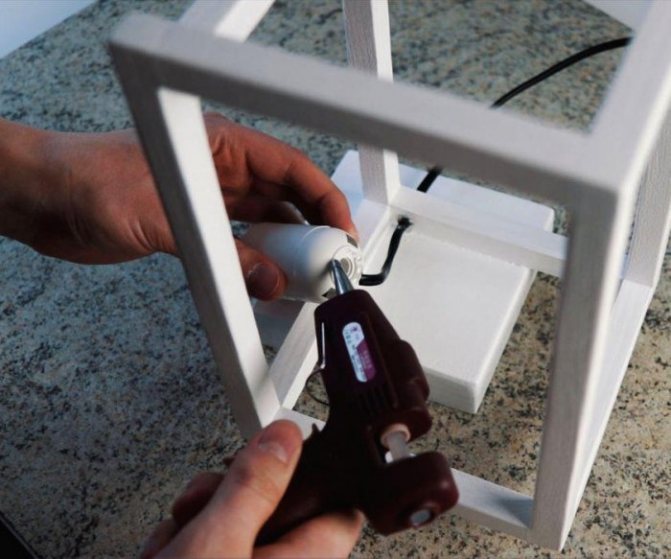

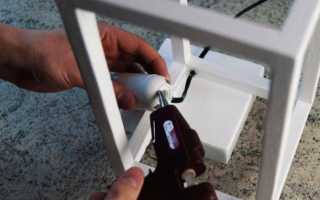

Приклеивание патрона к ночнику

• Из цветных папок вырезаются листы, равные по параметрам сторонам куба. Это будут светофильтры. Они приклеиваются на стороны куба так, чтобы в итоге они оказались изнутри светильника.

Вот так нужно приклеить на будущий ночник светофильтры

• А вот передняя часть оклеивается обычной бумагой.

Оклеивание наружной стороны ночника

ВАЖНО: Рекомендуется потратить еще несколько минут на то, чтобы вырезать ножки-подложки из какого-нибудь резинового материала. Их также нужно приклеить к ночнику – его основанию.

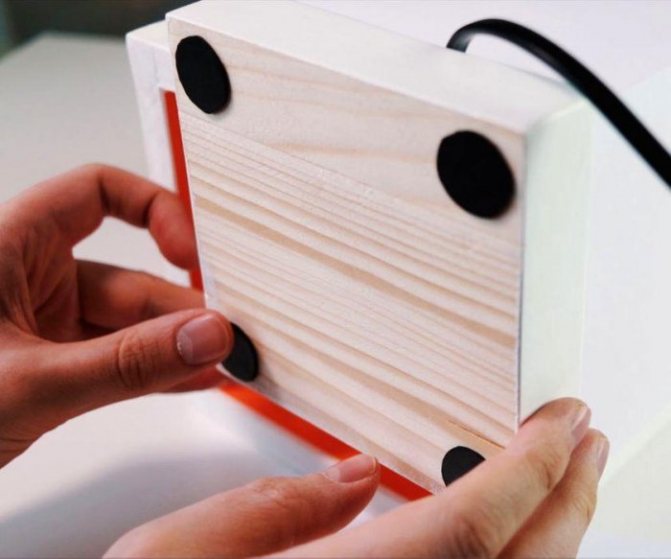

Такие ножки получаются у ночника Вот как будет выглядеть в итоге ночник с иллюзией парения в воздухе

Общие советы и рекомендации

Данный прибор характеризуется компактностью, простотой конструкции, что связано с применением несложной электрической схемы. Создать его самостоятельно сможет любой человек, задавшийся такой целью. При формировании дизайна ориентируйтесь на интерьер комнаты, в которой устройство будет установлено.

Для производства осветительных приборов могут использоваться старые электрические запчасти, полученные из вышедших из строя светильников и даже не имеющего отношения к ним оборудования, включая фумигаторы, зарядные устройства для мобильных телефонов, электрические вилки и т.п. Для украшения и создания неповторимой формы могут использоваться консервные банки, пластиковые или стеклянные стаканы, детские игрушки и даже шприцы (естественно, без иголки).

Если уверены в силах и хотите воплотить в жизнь необычный замысел, то может потребоваться покупка более дорогостоящих предметов и деталей.

В процессе выполнения работ по сборке светильника уделите огромное внимание электрической и пожарной безопасности. Если применяются светодиодные лампочки малой мощности, нельзя исключить вероятность возникновения короткого замыкания. Особенно неприятными последствия могут быть при эксплуатации ламп в детских комнатах. Старайтесь исключить даже самые невообразимые и маловероятные исходы.

Избегайте применения классических ламп накаливания или галогенок, поскольку они чрезмерно нагреваются во время работы. Светодиоды – идеальное решение. К тому же уменьшают количество потребляемой электроэнергии в 7-8 раз и будут экономичными даже при включенном освещении в течение целой ночи.

Конечно, можно подобрать маломощную лампу накаливания. На наглядном примере подсчитаем количество потребляемой энергии за год для лампы накаливания мощностью 25 Вт. Предположим, что ежедневно лампа работает 5-6 часов. В таком случае за 360-365 дней (ровно год) набежит 55-60 кВт. Показатель незначительный, но ведь можно сэкономить. При идентичной мощности диодные лампы будут намного ярче, поэтому, если светового потока от лампы накаливания 25 Вт достаточно, то купите светодиодную на 5 Вт (или меньше).

В схемах ночников, изготовленных из фумигаторов, зарядных устройств с понижением напряжения через резисторы, могут использоваться широко- и узконаправленные светодиоды. Выбирайте изделия с максимальной яркостью.

Узконаправленные устройства имеют ограниченный световой пучок, нацеленный лишь в одну сторону. Данный прибор будет хорошо смотреться вместе с основным источником освещения (например, люстрой), при этом обязательно нужно подключить люстру и ночник через двойной выключатель, чтобы можно было активировать устройства по отдельности.

Ночник своими руками в виде звездного неба: мастер-класс, фотографии

Такого типа ночник пользуется большой популярностью. Для того, чтобы его создать, понадобятся:

• Банка, изготовленная из стекла и снабженная крышкой – причем предпочтительно, чтобы она имела форму цилиндра
• Фонарик карманный, работающий благодаря батарейкам
• Плотная фольга
• Шило, ножницы

Мастерить ночник своими руками несложно:

• Из листа фольги вырезается заготовка, равная по высоте баночке, а по ширине – ее окружности.
• В фольге проделываются отверстия, которые в дальнейшем будут звездами на стенах.

ВАЖНО: Если хочется создать не просто хаотичные звезды, а настоящие созвездия, можно вырезать целенаправленно их. Тогда ночник получится еще и познавательным.

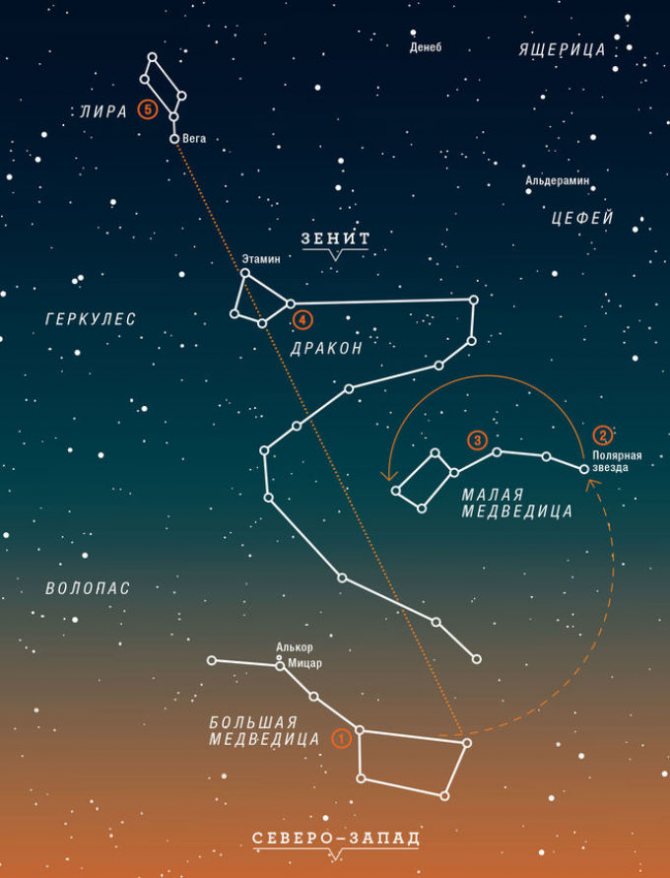

При изготовлении такого ночника можно воспользоваться следующими изображениями настоящих созвездий

• Концы заготовки склеиваются и помещаются внутрь банки. Банка в итоге должна быть полностью изнутри заклеена фольгой.
• Фольга приклеивается к внутренней стороне банки.
• Затем остается положить на дно фонарик и включать его на ночь.

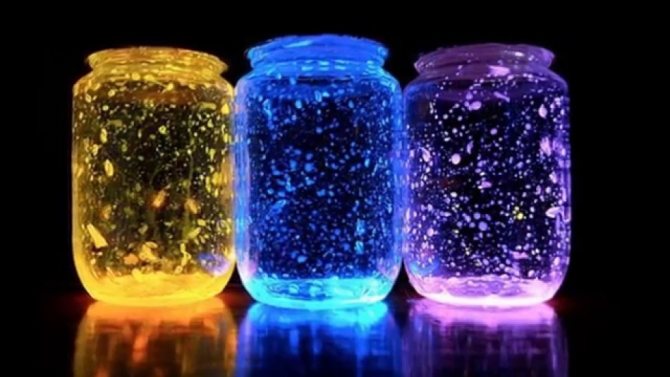

Такие несложные ночники с эффектом звездного неба можно сделать своими руками

Как подобрать светодиодные лампы для светильника

При создании светодиодных светильников применяют два вида led-лампочек по мощности:

1. До полуватта. Их главные особенности – минимальный нагрев и возможность задать осветительному прибору любую форму, благодаря большому количеству точек. Недостаток – их монтаж весьма трудоемок, если учесть, что паять и соединять нужно своими руками.
2. От 1 до 5 Вт. Большая мощность диодов позволяет существенно снизить их количество в устройстве, что уменьшает трудозатраты. Однако эффективная эксплуатация осветительного прибора на их основе невозможна без правильного подбора радиатора и рассеивателя света.

Изготовление led-светильников возможно также на основе светодиодных лент. Мощность освещения, цветовая подборка и плотность расположения лампочек в полосе определяется условиями эксплуатации и личными предпочтениями того, кто будет собирать их своими руками. В ширину стандартно они достигают 8-10 мм, а в длину – до 5 метров (именно такую протяженность имеют в продаваемых катушках). Питание осуществляется от источника постоянного тока с напряжением около 12 вольт и выше. Для подключения их от бытовой сети потребуется соответствующий блок питания. Также их можно собрать и на батарейках.

Ночник своими руками из банки из-под чая: описание, фото

Наверняка у многих в доме найдутся ненужные емкости. К примеру, баночка из-под чая. Из нее также может получиться великолепный светильник. Нужно лишь запастись следующими вещами:

• Самой баночкой
• Листом скрап-бумаги, который бы соответствовал параметрам банки
• Листом картона
• Краской акриловой
• Наждачкой
• Ножом

ВАЖНО: Нужен не кухонный, а нож для канцелярских работ.

• Скотчем малярным
• Суперклеем
• Лампой накаливания и патроном к ней
• Сетевым шнуром и выключателем

Теперь можно приступать к изготовлению ночника своими руками:

• Если лист скрап-бумаги больше нужных параметров, то нужно вырезать требуемый кусочек для банки. Нужно учесть, что верх украшать также придется. Дело в том, что банка будет перевернута и дно окажется верхом.
• Лист клеится на баночку.
• Далее из обычной бумаги вырезается овал. Можно для удобства обвести крышку банки – она как раз должна иметь овальную форму.
• Вырезанный овал крепится к боковой части банки с помощью малярного скотча.

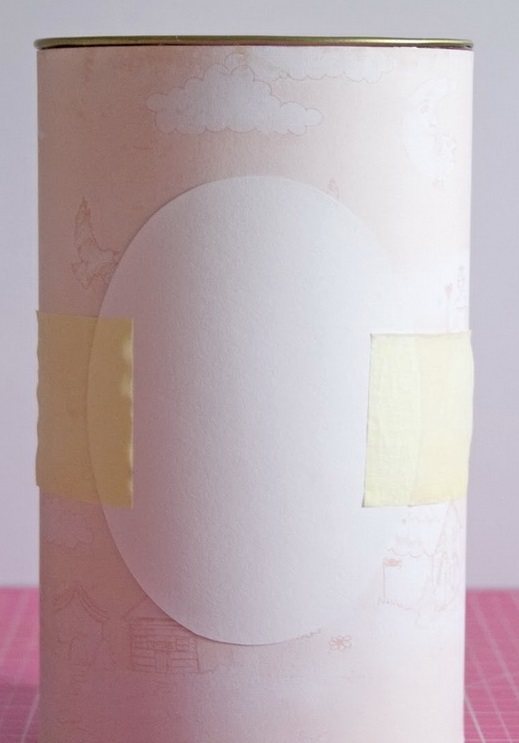

Получается такая заготовка для ночника

ВАЖНО: Нужно не забыть обвести овал карандашом.

• Далее по обведенному контуру вырезается окошко прямо в банке.
• Края зачищаются наждачкой.
• Теперь к чистому листу бумаги прикладывается снова все тот же овал. Он обводится и вырезается, но только внутри должны остаться полосочки.

Вот такая должна получиться бумажная заготовка для будущего ночника

• Этот овал стоит приклеить к внутренней стороне банки таким образом, чтобы он закрывал окошко.

Заготовка для ночника

• Осталось декорировать ночник по своему вкусу. Акриловая краска, нити, бумага, пуговицы, ленты – все, что душе угодно.
• Теперь технические моменты. Сзади банки необходимо вырезать аккуратное отверстие под шнур.
• В крышке же банки нужно вырезать отверстие под патрон.
• Патрон, выключатель и электрическая вилка собираются воедино.

ВАЖНО: Только потом патрон закрепляется в банке, в него вкручивается лампа.

• Сверху надевается баночка-ночник – и вот поделка готова!

Баночка-ночник декорируется так, как душе угодно

Как усовершенствовать купленный светильник

Самостоятельное изготовление солнечного фонаря обходится в 2-3 раза дешевле покупки самого примитивного готового изделия китайского производства. Но это не единственный бонус, ведь при домашнем изготовлении вы можете учесть все свои потребности, поставить качественные элементы и продумать декоративные функции освещения.

Если же вы уже купили готовые изделия, то можно легко модернизировать устройство этих садовых светильников на солнечных батареях по вашему усмотрению.

Изменение схемы

В дешевых светильниках могут возникнуть проблемы из-за несовершенного подбора элементов схемы, но их несложно исправить:

• Если светодиоды дают тусклый свет, то попробуйте убрать один резистор и поставить вместо него перемычку.
• Если светодиоды сначала горят ярко, потом тускло, а затем гаснут, то нужно добавить один резистор в несколько десятков килоОм и 5мА (такая сила тока будет питать светодиоды на несколько часов дольше даже при вдвое меньшем объеме аккумулятора. Для этого разорвите цепь и впаяйте туда дополнительный светодиод.
• Если же диоды быстро (через 2-3 часа) гаснут, то проверьте емкость аккумулятора. В китайских фонарях обычно стоит аккумулятор на 600мАч. Для полноценного светильника нужно хотя бы 1000мАч (предпочтительнее типа Ni-MH). Слишком большая емкость тоже не нужна, потому что такой аккумулятор просто не успеет зарядиться за наш световой день.

Светодиодный ночник своими руками: инструкция, фото

Для такого ночника нужны:

• Трубки из пластика, прозрачные – 2 шт. Диаметр должен быть разным
• Светодиоды и плата для них
• Крупная пробка
• Камешки, изготовленные из стекла
• Небольшой кусок провода
• Клей и плоскогубцы

Можно приступать:

• Для начала стоит подогнуть концы у светодиодных лампочек.

ВАЖНО: Для этой цели рекомендуется воспользоваться плоскогубцами.

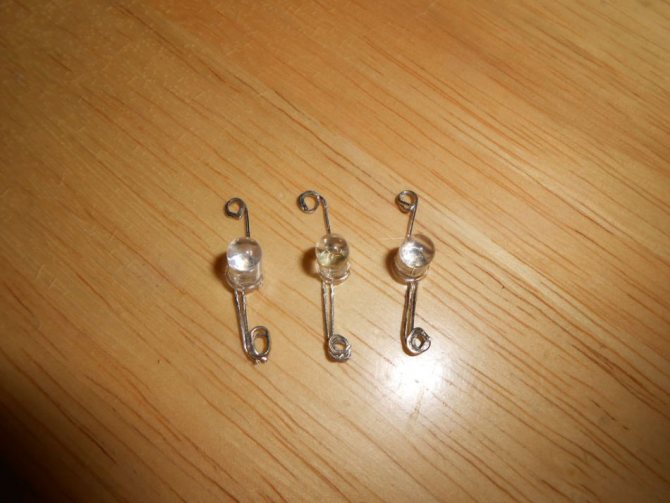

Концы лампочек для ночника подкручиваются так

• Далее все кусочки соединяются с помощью провода. Они должны располагаться параллельно друг другу и быть полярными.
• Концы провода присоединяются к плате.

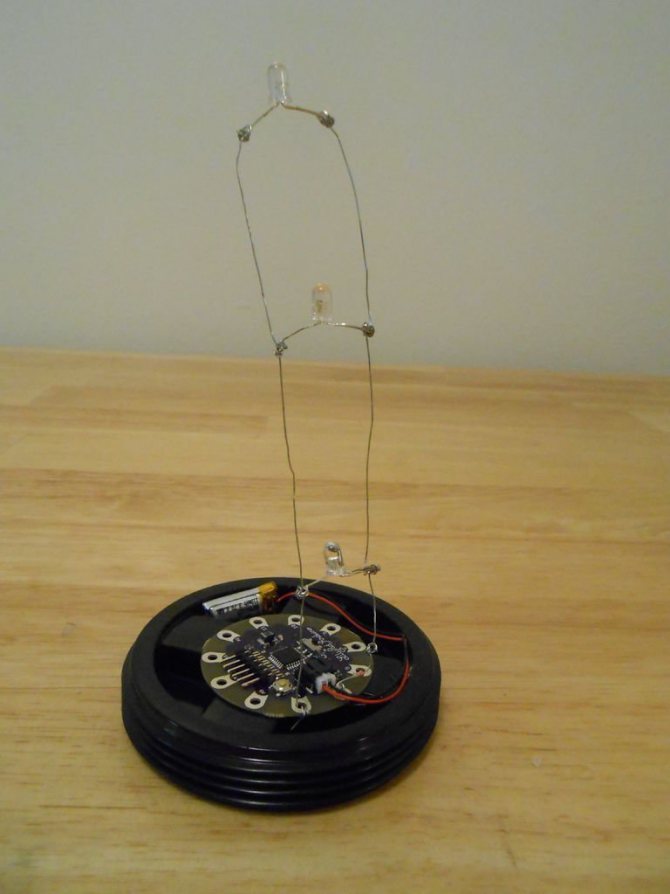

Должна получиться такая заготовка для ночника

• Теперь в более крупную трубку вклеивается более мелкая.
• Пустоты заполняются декоративными камешками из стекла.

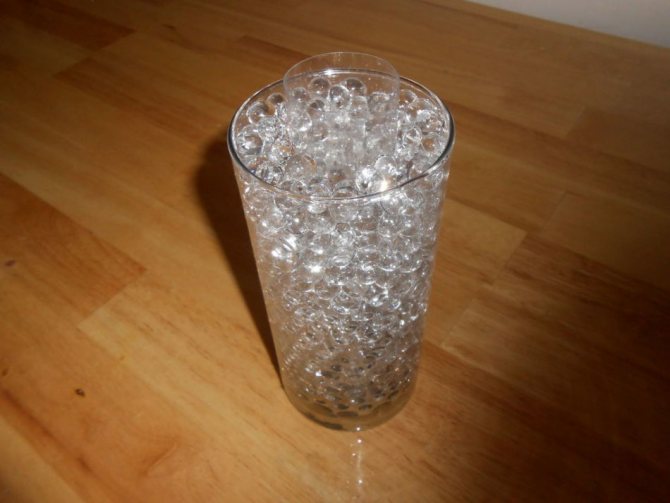

Трубки для будущего ночника заполняются следующим образом

• Теперь светодиодная пробка соединяется с трубкой. Осталось включить ночник – и можно им пользоваться!

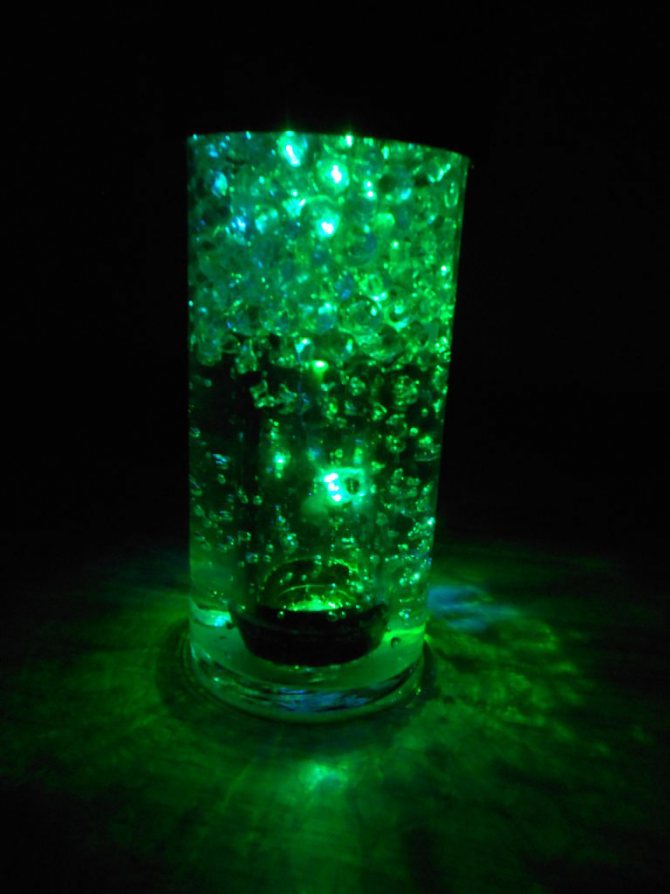

Получается вот такой светодиодный ночник

Какие материалы можно использовать

В ходе изготовления самодельных светильников пригодны любые материалы, сочетающиеся со светодиодными лентами и лампочками. Корпус можно изготовить как своими руками, так и взять за основу ранее использовавшийся прибор. При этом обязательно нужно учесть теплоотдачу led-элементов. Без правильно подобранного радиатора они быстро испортятся.

Для диодов большой мощности потребуется теплопроводящий материал. Например, это может быть алюминиевый профиль, труба, конус и прочие металлические предметы. Для таких элементов, как светодиоды 5 мм «соломенная шляпа» с углом распределения светового потока в сто двадцать градусов можно использовать любой материал – пластик, бумагу, дерево, картон – так как они не нагреваются.

Ночник-луна своими руками: мастер-класс, фото

Материалы следующие:

• Воздушный шар, который после надувания имеет круглую форму
• Бумажные полотенца
• Клей – самый обыкновенный ПВА
• Акриловая краска – белая, оттенка слоновой кости. Идеально смешать ее с охрой
• Губка

ВАЖНО: Чем крупнее поры на ней – тем лучше.

Процесс изготовления ночника своими руками выглядит так:

• Для начала обводится место, где образуется узелок шара. Круг должен составлять в диаметре 6 или 7 см.
• Надутый шар опускается в клей. Либо можно нанести клей кистью.
• Теперь его поверхность оклеивается бумажными полотенцами. Предпочтительно сделать не менее 3 слоев полотенец.
• Как только клей высохнет, шарик обрабатывается акриловой краской.
• Далее в краску обмакивается губка – ею стоит обработать поверхность шара.
• Теперь нужно вырезать обведенный ранее круг – шарик через него нужно извлечь.

ВАЖНО: Рекомендуется для удобства воспользоваться пинцетом.

• Затем внутрь помещается лампочка либо гирлянда.

Ночник в виде луны

Расчет и принцип работы драйвера с гасящим конденсатором

Чтобы оснастить уже имеющиеся люстры и прочие светильники в квартире дешевым источником светодиодного света можно применить схему драйвера с гасящим конденсатором.

Главная его особенность – низкое потребление энергии. Собирая блок своими руками, каждый убедится, что он достаточно прост и в нем нет ничего лишнего, в том числе стабилизатора. Применяемые диоды не выделяют много тепла, поэтому в устройстве также отсутствует радиатор.

Единственный минус такой схемы – прямое подключение к сети 220В. Это значит, что если будут постоянные перебои напряжения, светильник станет постоянно мигать. Чтобы собрать подобный драйвер, потребуется подготовить исходные материалы:

1. Макетная плата.
2. Одно-двухваттные резисторы.
3. Предохранители.
4. Конденсаторы 47 mF на 500 В.
5. Диодные мосты типа КЦ405А.
6. Конденсаторы пленочные на 600 вольт (можно взять больше).

Если светодиодный светильник изготавливается для потолочной люстры под стандартный патрон, в качестве базы можно взять цоколь от перегоревшей экономной люминесцентной лампы. Для этого нужно своими руками, лучше вне помещения, аккуратно отсоединить лампу.

Схема

Работы схемы конденсатора, изготовленного своими руками, подчиняется следующему алгоритму:

1. Резистор (обозначаемый на схеме R1) снижает скачки в сети до момента стабилизации схемы. На это уходит порядка одной секунды. Его параметры – сопротивление 50-150 Ом, мощность – 2 Вт.
2. Резистор (на иллюстрации R2) поддерживает работу конденсатора-балласта – разряжает его, когда питание отключается. На практике это полезно для того, чтобы в случае необходимости проведения ремонта своими руками, мастер не подвергался действию электричества. Помимо этого, он препятствует образованию токового броска при не совмещении первой полуволны переменного сетевого тока с полярностью конденсатора.
3. С1 непосредственно гасящий конденсатор. Это главный элемент схемы светодиодного светильника на основе ленты или ламп. Его функция – фильтрация тока. С его помощью (варьируя параметр мощности) можно задать любое значение силы тока в цепи. Так, для диодов, приведенных в качестве основы (см. выше) его значение не долго превышать 20 мА при пиковом напряжении.
4. Дальше по схеме включается диодный мост.
5. С2 (конденсатор электролитического типа) предотвращает ламповое мерцание. Кроме того, благодаря медленному разряжению электролита светильник затухает не немедленно, а постепенно.

Важно! Led-элементы светодиодной ленты не обладают эффектом инертности. Поэтому при включении и выключении глаз человека может замечать изменение стабильности освещения только при частоте в 50 Гц. Однако если посмотреть на светильник через камеру смартфона, можно сразу обнаружить его качество. Как правило, дешевые китайские диоды сразу выдают себя мерцанием, незаметным невооруженным глазом.

Основы расчета

Чтобы правильно рассчитать конденсатор, необходимо воспользоваться следующей формулой: I = 200*C*(1.41*U cети — U led): I – ток цепи (А); цифра «200» — постоянная, полученная умножением частоты тока 50 Гц на «4»; значение «1.41» — еще одна постоянная; С – емкость гасящего конденсатора, выраженная в фарадах; U cети – напряжение в используемой сети, обычно 220В; U led – общее падение напряжение на светодиодной полосе или отдельных диодов, например если каждый элемент имеет по 3,3В, то это значение нужно умножить на общее их количество и получится величина U led.

Ночник-облако своими руками: описание, фото

Необходимые материалы:

• Абажур подходящей формы, то есть овальный или круглый. Если нет абажура, можно подготовить проволочный каркас, оклеенный просвечивающейся тканью.
• Вата
• Лампочка светодиодная, либо множество лампочек
• Плотная нить
• Клей

Порядок работы следующий:

• В абажур или в проволочный каркас помещается лампочка.
• Через абажур проводится нить – за нее ночник прикрепится к потолку.
• Из ваты формируется облачко. Чем пушистее – тем лучше. Вата крепится с помощью клея, которого на каждый кусочек достаточно нанести немного.

ВАЖНО: Если отверстие в абажуре заметно, его нужно тоже заклеить ватой.

• Осталось прикрепить ночник к потолку – и грозовое облако готово!

Ночник в виде облака

Основные правила сборки самодельных led-светильников

Чтобы сделать рабочий светильник на основе светодиодов, необходимо убедиться как в грамотности его схемы, так и в правильности подбора его элементов:

1. Сборку диодов осуществлять строго по приведенной схеме. При неправильном подключении возможен взрыв!
2. Качество спайки компонентов должны быть на высоком уровне. В противном случае возможно разъединение контактов и поломка светильника.
3. Для точного расчета всех параметров, в том числе падения напряжения, необходимо проводить предварительные замеры точными приборами, мультиметром.
4. Чтобы устранить эффект голубоватой подсветки (раздражающих глаза) белых диодов, необходимо на каждые 10 led-элементов монтировать 3-4 красных.

Интересно! Приведенная выше схема изготовления светильника своими руками достаточно проста, эффективна и экономна. Однако она подключена напрямую к сети с напряжением в 220В, что не исключает поражения электрическим током, и потому требует соблюдения правил безопасности как с любым другим бытовым электроприбором.

Идеи ночников своими руками: фотографии

Предлагаем для вдохновения ознакомиться со следующими фото-идеями ночников своими руками:

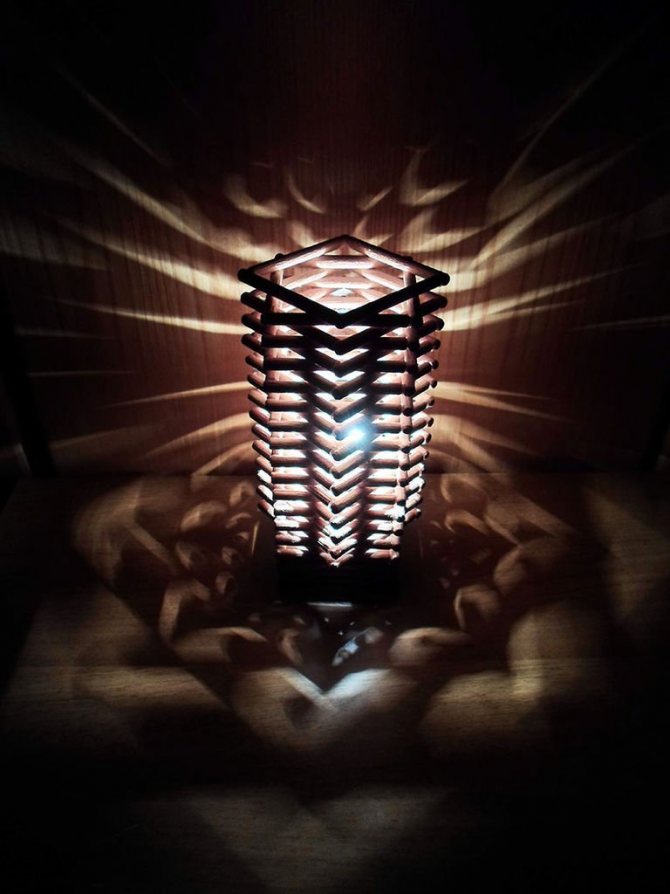

Ночник из палочек

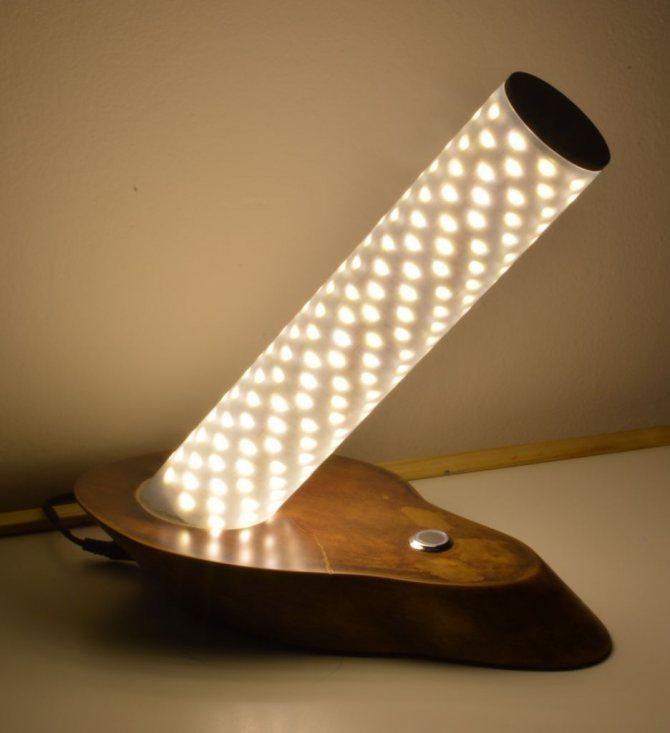

Ночник из акриловой трубки

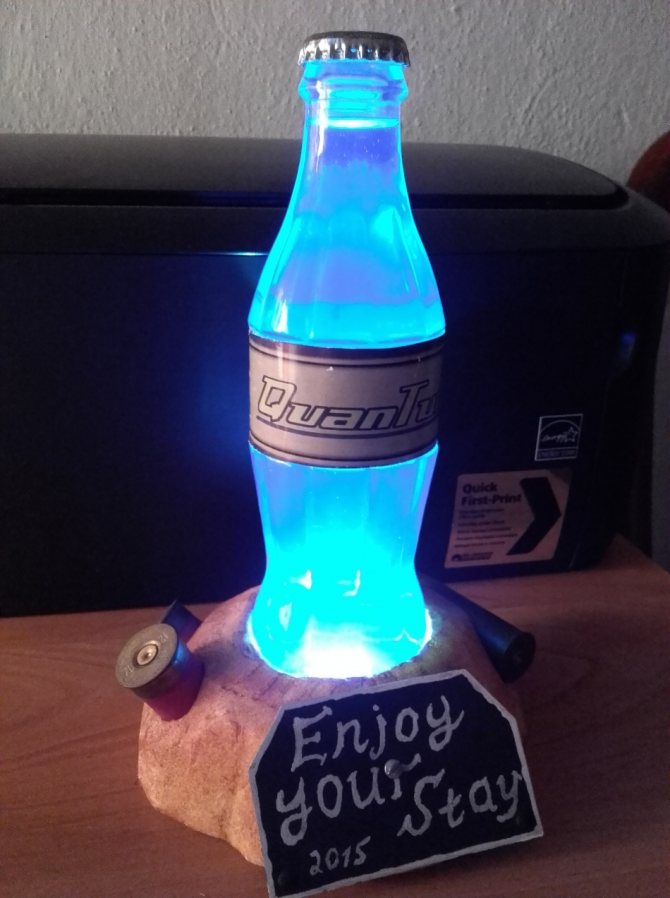

Ночник из бутылки из-под газированного напитка

Ночник-НЛО Ночники на деревянной основе в виде месяца и звезды Ночники из кухонных терок

Простые ночники из банок

Ночники из дерева

Ночник из бечевки

Ночник в виде цветущей вишневой ветки

Как читатели могли убедиться, совершенно необязательно быть специалистом для того, чтобы собрать свой собственный ночник. Немного терпения и внимательное следование мастер-классам – и вот уютная деталь интерьера готова!

Разновидности самодельных ночников

Ниже будут рассмотрены наиболее распространенные варианты изготовления ночных светильников своими руками.

Ночник из транзисторов в виде Луны

Для построения светильника понадобятся светодиодная лента и два транзистора, через которые подключают первый элемент. Первый транзистор будет автоматически регулировать устройство за счет падающего света, после чего – запускать второй транзистор, непосредственно включающий/отключающий гибкую плату.

Добавив в схему резистор, можно отрегулировать чувствительность и порог, с которыми срабатывают транзисторы и загорается подсветка.

Что касается оформления ночника, то перед началом работ найдите лист фанеры и выпилите из него круг. Основание должно напоминать букву «О». Воспользуйтесь принтером и распечатайте изображение Луны. Когда все будет сделано, возьмите в руки дрель и просверлите два отверстия. Одно — в верхней части, будет служить креплением ночника к стене, другое, в нижней – использоваться для протяжки кабеля.

Далее приклейте основание светильника к кругу фанеры, используя специальный клей ПВА по дереву. Предварительно придется зашкурить поверхности, сделав их идеально ровными и гладкими. Обязательно выполните обезжиривание, в противном случае адгезия будет слабой. Конструкция в целом максимально простая и понятная.

Спустя несколько часов (до полного высыхания) отмерьте отрезок светодиодной ленты, приложив плату вдоль края буквы «О». Отрежьте лишнюю часть в месте, указанном производителями (ищите изображение «ножниц»).

Далее действуйте в следующем порядке:

1. Спаяйте провода и светодиодную ленту.
2. Наклейте распечатанное изображение Луны на круг фанеры. Действуйте не спеша, разглаживая любые складки. Края нужно загнуть, сформировав «юбку», которую в дальнейшем придется отрезать.
3. Дождитесь высыхания клея.
4. Просверлите отверстие для установки фотоэлемента. Подберите место таким образом, чтобы элемент сочетался с приклеенным изображением.
5. Удалите защитный слой, расположенный на тыльной части гибкой платы, после чего наклейте светодиодную ленту по периметру овала. Пропустите провод через заранее проделанное отверстие в нижней части (читайте выше).

1. Данное отверстие нужно использовать для пропуска кабеля питания, идущего от источника (распределительного щитка, розетки и т.д.).
2. Воспользуйтесь обычной нейлоновой стяжкой, чтобы собрать провода в один узел.
3. Схему подключения транзисторов можно найти в интернете – она максимально проста. К сожалению, без основ электротехники здесь можно и не обойтись.
4. Припаяйте провода к фотоэлементу и воспользуйтесь термоусадочной трубкой для улучшения изоляции.
5. Припаяйте жилы от кабеля питания к рабочей плате.
6. Крепить плату к светильнику рекомендуется при помощи липучек или других быстросъемных элементов.
7. Разместите фотодатчик в заранее проделанное отверстие и зафиксируйте клеем.

Повесьте готовое устройство в комнату, где планируется эксплуатация, и наслаждайтесь полученным результатом. Используя импульсный блок питания, вы обезопасите себя и избежите лишних трат: при выключенном ночнике, но включенном в сеть блоке питания, последний практически не будет потреблять электроэнергию.

Светодиодный ночник из старой электрической вилки

Еще один простой ночник, который можно изготовить своими руками, делается из обычной электрической вилки. Конечно, в отличие от «каши из топора», создать светильник из одной вилки не выйдет, поэтому вам понадобятся светодиоды, два резисторных элемента, два конденсатора, стабилитрон и трубки из поливинилхлорида. Последние будут необходимы для изоляции проводов и исключения короткого замыкания.

Осмотрите вилку и удалите заземляющие контакты. Снимите хомут, затем сточите обод на светодиоде, используя надфиль.

Схема подключения электротехнических элементов схожа с применением фумигатора (прибор, подключаемый в розетку с «таблеткой» для отпугивания комаров и мух). Устройство разбирается, удаляется нагревательный элемент, а на свободное место монтируется светодиод. Напряжение от сети питания поступает через конденсатор. Избыточное напряжение воздействует на выпрямительный мост, на выходе активируется сопротивление и конденсатор, сглаживающий пульсацию. Напряжение сети должно быть около 400 В.

В данном случае вместо фумигатора используют электрическую вилку. Готовая схема размещается внутри плафона, форма которого может быть произвольной. Плафон создается самостоятельно или покупается в магазине (обычно это пластиковые или стеклянные изделия). Можете вырезать каркас ночничка из дерева, покрыв сверху защитным слоем специального лака и пропиткой, исключающей появление грибка или плесени и гниение.

Светодиодный ночник из фанеры

В данном случае речь идет о декорировании устройства. В качестве электронной схемы можно выбрать любой из вариантов, описанных выше. Фанера является натуральным и экологически чистым материалом, простым в обработке. При помощи ручного или электрического лобзика вы с легкостью сможете придать ей желаемую форму.

В процессе изготовления такого светильника могут понадобиться лобзик, дрель, клей, гвозди, молоток и карандаш или другой канцелярский предмет для нанесения разметки.

Готовые изделия крепятся на стену, причем светящиеся элементы располагаются между стеной и листом фанеры выбранной формы. Вырежьте из фанеры изображение кошки и повесьте готовый светильник на стену. Смотрится просто шикарно и намного оригинальнее реализуемых в магазинах осветительных приборов.

Для создания «домашнего зоопарка» из ночников нужен шаблон животного, звезд и других предметов, который придется распечатать на большом листе бумаги. Вырежьте его по контуру, действуя максимально аккуратно. Распечатывать желательно на листе формата A3, но может устроить вариант на формате A4, если изготавливается небольшой светильник.

Приложите рисунок к фанере и обведите его карандашом или маркером по контуру. Далее нужно вырезать получившуюся фигуру и к тыльной части прикрепить светодиодную ленту. Найдите условный центр вырезанной фигуры, куда нужно прикрепить плату. Это позволит создать ночник с равномерным свечением во всех направлениях. Для крепления достаточно будет клеевого слоя, спрятанного под защитной пленкой на тыльной части светодиодной ленты.

Теперь нужно подумать о креплении светильника к стене. Чтобы получить лучший результат и избежать ситуации, когда свет практически не выходит за границы фигуры из фанеры, ночник не должен прилегать вплотную к стене. Приклейте к нему деревянный брусок или закрутите саморезами и уже на нем соорудите крепежный элемент (к примеру, «ушко», за которое устройство можно будет повесить на дюбель, торчащий из стены).

Обратите внимание, что вы можете вырезать несколько одинаковых фигурок, сделать из них ночники, но разместить под разными углами.

Данный вариант подразумевает вырезание метрики из фанеры с именем ребенка, супруги и т.д. Если хотите более оригинальный осветительный прибор, то попробуйте создать многоуровневый светильник из фанеры, вырезав различные фигуры и наложив их друг на друга за счет разницы в габаритах. Если размер такого устройства большой, то вместо светодиодной ленты рациональным будет применение led-лампы.

Не стоит эксплуатировать лампы накаливания или галогенки для фанерных, деревянных и бумажных ночников. У них чрезмерно высокая температура нагрева, что повышает уровень пожарной опасности.

Самоделка из неисправного фумигатора

Данный метод был частично описан выше, но давайте рассмотрим его подробнее. Для изготовления такого ночника понадобятся:

• фумигатор – чтобы его не было жалко, возьмите прибор, вышедший из строя;
• два конденсатора;
• резистор;
• диоды для выпрямительного моста;
• два белых светодиода (хотя свечение и цветовая температура подбираются индивидуально, в соответствии с предпочтениями каждого потребителя).

Последовательность действий максимально просто: разбирается корпус фумигатора, удаляется нагревательный элемент и на его место монтируются светодиоды.

Принцип работы получившегося светильника выглядит следующим образом: напряжение сети поступает на конденсатор. Реактивное сопротивление устройства взаимодействует с избыточным напряжением и переходит на выпрямительный мост, состоящий из диодов КД209. Выходящее напряжение с выпрямительного моста активирует нагрузочный резистор, тогда как второй конденсатор отвечает за сглаживание пульсаций.

Итоговое постоянное напряжение питает белые диоды через конденсатор. Напряжение на первом конденсаторе должно быть не менее 400 В. Это важно учитывать при построении выпрямительного моста из диодов. Общее число светодиодов варьируется в зависимости от желаемого конечного результата. Независимо от выбора схема подключения остается прежней.

Зарядка для телефона в качестве блока питания

Практически у каждого человека в доме валяется зарядное устройство от старого мобильного телефона. Возможно, этот блок питания неисправен или просто валяется без надобности.

Осмотрите зарядку и определите ее мощность. Предположим, что данный параметр составляет 6 Вт. При помощи закона Ома рассчитайте сопротивление нужных резисторов для ограничения тока в зависимости от используемых светодиодов. Максимальный ток, проходящий через светодиод, не должен превышать 20 мА.

Если напряжение выбранных диодов одинаковое, то они могут быть подключены через один резистор. Свет все равно будет неоднородным, но такие перепады незначительны и незаметны для глаз человека. После завершения сборки зафиксируйте детали суперклеем и установите по центру потолка, рядом с люстрой.

Днем осветительный прибор будет незаметен, а в ночное время суток порадует приглушенным светом, достаточным для того, чтобы помещение не было таким темным и мрачным, каким его себе представляют дети. Мощность готового светильника составит 7 Вт, поэтому потребление электроэнергии будет минимальным.

Таким образом, для самодельного ночника можно взять корпус любого электрического прибора, вышедшего из строя. Это одно из главных преимуществ создания светильников своими руками. Более габаритные осветительные приборы изготавливаются из мощных светодиодных лампочек или цельных кусков гибкой ленты.

Выбор материалов, поэтапный процесс и мощность led-устройств зависит от желаемого конечного результата. Основные сложности связаны с пайкой электронной схемы, а декорировать устройство, к примеру, с помощью фанеры, не составит труда.

«Звездное небо»

Выбирая такой вариант светильника, можно быть уверенными, что он идеально подойдет для спальни и детской комнаты. Для реализации данной задумки берется трехлитровая стеклянная банка с крышкой и облепливается фольгой. Предварительно, в банку помещается включенный фонарик. На фольге вырезаются звезды.

Ночник готов, а значит, можно начинать его использовать, получая особое удовольствие и яркие эмоции от обстановки в стиле «космос».

Довольно популярными являются и кружевные ночники. Для их создания кусочек кружева фиксируется на банке. Внутрь также помещается гирлянда или фонарь.

Зачем он нужен

Чтобы светить ночью — вот самый очевидный ответ на этот вопрос. Но далеко не единственный! Хороший ночник выполняет целый ряд полезных функций:

• создаёт приятную и необычную атмосферу перед сном;
• экономит электричество — лампочка в ночнике потребляет в разы меньше электроэнергии, чем люстра;
• украшает интерьер комнаты;
• лишает необходимости включать основной свет и будить домочадцев, если нужно встать среди ночи;
• позволяет установить лампочку любого цвета и даже создать фигурное освещение.

Кроме того, ночник в спальне ребёнка — это надёжное средство для борьбы со страхом темноты. Если же плафон украшен узорами и рисунками, то свет от такого ночника будет благотворно влиять на воображение ребёнка. Любой психолог подтвердит, что визуальные эффекты, за которыми наблюдает малыш — важный и полезный элемент.

И старое сойдет

Ночник-фумигатор

Для начала разберем способ изготовления ночника из неработающего фумигатора. В данной ситуации вам понадобятся следующие материалы:

• старый нерабочий фумигатор;
• 2 конденсатора;
• резистор;
• диоды;
• 2 светодиода сверхяркого белого свечения.

Схема сборки содержит следующие этапы:

• раскрываем корпус старого фумигатора;
• удаляем из него неисправный нагревательный элемент;
• на его место монтируем светодиоды.

Схема

Принцип работы прибора основан на том, что через конденсатор С1 (схема приведена ниже) поступает напряжение из электросети. На реактивное сопротивление этого конденсатора будет падать избыточное напряжение, попадая на выпрямительный мост VD1-VD4, который доступен для диодов КД209. При выходе напряжения с моста включается нагрузочный резистор R2, а конденсатор С2 осуществляет сглаживание пульсации.

В результате постоянное напряжение будет поступать на сверхяркие белые светодиоды HL1 и HL2 с конденсатора.

Обратите внимание! Напряжение для конденсатора С1 должно составлять более 400В. Это параметр необходимо учитывать при замене диодов выпрямительного моста.

Количество требуемых в данной ситуации светодиодов может быть различным. Схема от этого не претерпит принципиальных изменений в плане подключения. Чтобы сделать такое устройство, необходимы навыки электрика и понимание в схемах электроприборов.

Ночник со светодиодами

Этот источник света подходит для использования в качестве светильника в детской комнате или спальне взрослых, т.к.: экологически безопасен, не нагревается, отдаёт свет, долго служит.

Для малышей подойдёт самоделка из цветных карандашей. Если карандаши будут разной длины, то светоотдача будет больше.

Нужно:

1. Карандаши склеить между собой вертикально.
2. Основание должно быть на одном уровне.
3. Диаметр круга должен соответствовать круглому деревянному основанию.

Ночник для ребенка

Создавая светильник для детской комнаты в домашних условиях, важнее всего максимально проявить фантазию. Кроме того, вы можете подключить малыша к созданию ночника и совместить приятное с полезным.

Подготовьте для светильника шар из стекла или сферический плафон. Вам также понадобится большое количество тюля или фатина, клей и несколько фонариков, а лучше гирлянда для елки.

1. Вырежьте из ткани большое число маленьких кружочков.
2. Возьмите сухой и чистый плафон, соберите кружочки фатина или тюля в «розочку». Зафиксируйте цветок из ткани на плафоне при помощи клея, капнув совсем немного в самую середину розочки. Таким образом вы создадите пушистый шарик.
3. Разместите внутри плафона фонарик или гирлянду. Покажите результат малышу и наблюдайте за его радостной реакцией.

Необходимые материалы

Светодиодная матрица

Для создания ночника нужно приобрести светодиоды или матрицу из диодов. Количество выбирается в зависимости от личных предпочтений. Лучше покупать яркие разноцветные светодиоды. Сила тока каждого компонента не должна превышать 20 мА.

Также потребуется купить резисторы. Для создания схемы с последовательным соединением нужен 1 токоограничивающий резистор. Если схема последовательная, все диоды должны иметь одинаковый номинал. При электромонтаже параллельного соединения к каждому светодиоду подбирается свой резистор.

Также потребуется полупроводниковый диод и вилка для подключения к сети. В роли корпуса может выступать старый диск, бутылка и другие предметы из разных материалов. Корпус можно собрать самостоятельно.

Из инструментов необходимы пластиковая пластина, отвертки, ножик, термоусадочная трубка, паяльник, пассатижи.

Бумажный ночник

Этот вариант изделия прост в исполнении, но требует большой аккуратности и усидчивости. Бумага — приятный материал для рукоделия. Из него можно сделать красивый ночник. Для работы понадобится плотная бумага, канцелярский нож или шило, и любой предмет, излучающий свет. Нужно всего лишь создать аккуратные отверстия в виде какого-то рисунка и свернуть бумагу в цилиндр, внутрь поместив «свет».

Поделки из овощей своими руками — подборка оригинальных идей

Покрывало своими руками — подборка креативных идей, инструкция по шитью, советы и фото примеры

Посмотрев всевозможные варианты ночников, сделанных своими руками, можно сделать вывод, что изготовление красивого практичного декора комнаты — приятное времяпровождение для творческих людей.

Создать свой ночник может каждый при наличии желания. Это может показаться весьма трудоемким процессом, но за то создание своего элемента декора принесет много пользы, впоследствии эстетического удовольствия и уюта.

Создавайте прекрасные шедевры домашнего освещения и радуйте своих близких!

Используем старый блок питания для ночника

Сейчас такое большое число мобильных проходит через руки каждого члена семьи, что у вас легко найдется пара различных зарядных устройств. Вы можете своими руками из них сделать ночник на светодиодах. Такая схема будет намного лучше, чем конденсаторная:

• Готовый корпус с вилкой для включения в сеть;
• гальваническая развязка от сети – на выводах конденсаторов будет отсутствовать высоковольтный потенциал;
• стабилизированные значения выходного напряжения и тока.

Зачем нужен ночник

Даже по названию этого приспособления можно понять его назначение. Днем оно практически бесполезно, но ночью небольшая лампа позволяет осветить комнату и не слепит своей яркостью. Такой предмет интерьера традиционно ставят около кровати. Если с наступлением темноты человек захочет сходить в санузел или на кухню, ему будет достаточно протянуть руку и нажать на одну кнопку.

Ночник из светодиодов незаменим для родителей, чьи дети боятся спать в одиночестве. Страх темноты заложен в человеке генетически. Взрослые могут понять, что ничего страшного в шкафу или под кроватью нет, но ребенку сложно поверить в безопасность, если он не может увидеть «страшное место» и лично убедиться в отсутствии монстров. Детский ночник решает эту проблему. Он освещает комнату, делая ее менее страшной. Также миниатюрным предмет интерьера с лампой используют для:

• чтения в темное время суток;
• ранних сборов на работу или в школу, когда солнце ещё не встало;
• освещения пути к кровати, когда люстра выключена.

Интересный факт! Боязнь темноты — одна из самых распространенных фобий у взрослых и детей.

Как сделать ночник из дерева

Древесина – природный материал, который подойдёт для этой задачи. Понадобится ровное просохшее полено. Хорошим вариантом станет сосна, ель или пихта, потому что они источают хвойный аромат. Кору можно не удалять.

Далее:

1. Дерево распиливают на одинаковые по толщине диски.
2. Один диск для основания, делают толще.
3. В каждом элементе просверливают круглые отверстия.

Обратите внимание!

В диске-основании и верхнем диске, отверстия не должны быть сквозными.

Каждую деталь зашкурить сначала крупной наждачной бумагой, затем мелкой. Заготовки из дерева покрыть двумя слоями морилки для выделения фактуры. Понадобится деревянный стержень, совпадающий по диаметру с выпиленными отверстиями. Подготовка такая же.

После того, как покрытие высохнет, центр кругов обильно смазывают клеем. Останется насадить части на основу, закрепить светодиодную ленту.

Какая польза от ночника

Ночник представляет отличное успокаивающее средство для «ночных трусишек», о чём было заявлено выше.

Но у небольшой лампочки, располагающейся обычно около кровати есть другие полезные функции:

• Создание приятной обстановки перед сном.
• Экономия электричества, поскольку лампочка в небольшом ночном светильнике расходует мало электроэнергии. Её мощность в несколько раз меньше, чем у большой потолочной люстры.
• Выступление в качестве украшения комнатного интерьера и так далее.

Светодиоды в интерьере: польза или вред

До сегодняшнего времени ходят споры о вредности светодиодов. Некоторые ученые считают, что они негативно влияют на психику человека, так как являются относительно новым и непривычным явлением для людей. Также они утверждают, что белый светодиодный свет портит зрение. Однако это касается некачественных светодиодных ламп и ночников. На сегодняшний день вред светодиодов не доказан, а некоторые специалисты, проводившие испытания, утверждают, что навредить может только некачественный продукт. Да и служить он будет недолго.

Стоит отметить, что светодиодные светильники можно размещать в любом помещении. На рабочем месте, дома, на даче, на улице, в больших нежилых помещениях. Ими можно не только внести много света в комнату или кабинет, но и украсить их. Для этой цели лучше подойдут LED-светильники.

Преимущества их в следующем: выпускаются в различных формах, с разными расцветками и в разнообразных конфигурациях. Кроме того, они не сушат воздух и потребляют мало электроэнергии. При выборе таких светильников стоит обратить внимание на технические характеристики ламп. Также стоит учитывать, что дешевые светодиодные лампы могут быстро выйти из строя.

Варианты схем ночников

Если в качестве источников света в ночниках или бра планируется устанавливать лампы под цоколь Е27 или Е14, то будет применяться стандартная схема подключения, которая на столько простая, что не нуждается в пояснении.

Простейшая схема подключения лампы в светильнике

Регулирование уровня светового потока — довольно полезная функция для ночника, пример реализации такого устройства (диммера) показан на рисунке.

Устройство диммера

Используемые элементы:

• D1 – динистор DB3;
• D2 — тринистор ВТА12;

Резисторы и конденсатор:

• R1 – номинал 500 кОм;
• R2 — 4,7 кОм, во многих подобных схемах указана мощность резистора 0,125 Вт, что приводит к перегреву, учитывая, что данное сопротивление используется как гасящееся, 2 Вт — минимум для него;
• С – емкость 0,1 мКф 250 В.

Заметим, что при реализации данной схемы возможно мерцание лампы и скачкообразная регулировка яркости. Как правило, это указывает на проблемы с динистором. Собственно, схема далека от совершенства и приведена в качестве примера простейшей реализации.

Необходимо заметить, что регулировать уровень освещения можно только в том случае, если используется лампа накаливания. Учитывая мощность такого источника освещения, реализация будет нерентабельной. Альтернатива – светодиоды.

Зарядка для телефона в качестве блока питания

Если у вас осталась зарядка от старого телефона, то ее можно приспособить для питания светодиодного ночника. В этом случае необходимо будет поставить только ограничивающее сопротивление, как это показано на рисунке.

Схема ночника с блоком питания на основе зарядного устройства

Для расчета сопротивления R1 можно воспользоваться формулой, выведенной из закона Ома:

R1=(Uист— Uпотр)/Iпотр;

Пояснение к формуле:

Uист – напряжение источника, у зарядного устройства, как правило, 6 вольт;

Uпотр – потребляемое напряжение, у типичных светодиодов от 2,8 до 3,6 вольт, для расчета необходимо брать минимальное значение, то есть 2,8 В;

Iпотр – потребляемый ток, для одного светодиода порядка 20 мА, соответственно, для трех — будет 60 мА.

В нашем случае сопротивление R1 = (6 – 2,8)/0,06 = 53,33, ближайший номинал резистора 56 Ом.

Самоделка из неисправного фумигатора и зарядного устройства

Не работающее устройство, отпугивающее кровососущих летающих насекомых (комаров, мошек, мух) можно применить повторно. Нужно, чтобы оно работало от электрической сети, т.е. было с вилкой.

Инструкция, как сделать ночной светильник:

1. Фумигатор разобрать.
2. Удалить нагревательную часть.
3. Установить светодиоды.

Конденсатор будет проводить ток. Встраивают резистор. Для работы нужны базовые навыки электрика.

Зарядка, оставшаяся от старого мобильного телефона – это идея для творчества. Нужно произвести расчёты (сопротивление), основываясь на мощности устройства. Собрать схему. Если полученные значения окажутся неверными, то светодиоды перегреются и перегорят через несколько дней работы. Это произойдёт из-за прохождения через лампочки тока большого напряжения.

Ночник в форме цветка

Оригинально, изысканно и привлекательно смотрится цветочный ночник. Для создания такого ночника выбираются любые цветы и вставляются в центр каждого цвета светильника

Здесь можно полностью задействовать свою фантазию, ведь можно оформить букет не только в виде цветка в горшке, но также и развесить словно гирлянда.

В любом случае, подобная композиция выделяется своей оригинальностью и привлекательным внешним видом. В сети можно посмотреть обучающие видеоролики, позволяющие сделать подобные изделия самостоятельно.

Места расположения ночников

Прежде чем предварять в жизнь идею по созданию ночника стоит определиться со способом его расположения. Как уже известно, такой светильник ставится недалеко от кровати.

То есть это может быть красивый ночник на батарейках, который крепится на стену, либо светильник, стоящий на ночном столике, либо на полу.

Начинаем…

Начнем с основы для нашего будущего светодиодного ночника — бревнышка, на котором будут расти грибы. Самое простое решение, сделать ее из картона. Для этого нужно сделать заготовку. Берем кусок картона, проминаем его, для того, чтобы потом он легко принял нужную форму. Края картона проклеиваем термоклеем и аккуратно подгибаем. Дополнительно из куска картона нужно вырезать и приклеить три внутренние вставки, которые предадут бревнышку жесткость.

Основа готова. Внутри будет расположен отсек для батареек и провода. Но чтобы заготовка была больше похожа на трухлявую деревяшку, ее нужно обклеить дополнительными кусками картона. Затем покрываем заготовку клеем ПВА, после чего обклеиваем бревнышко крепированной бумагой. Заготовка становится похожа на трухлявую деревяшку. Осталось ее покрасить, чтобы придать более естественный вид. Для этого используется смесь гуаши белого, красного, желтого и черного цветов.

После того как краска подсохла, заготовку нужно подкрасить полусухой кистью более светлой краской.

Трухлявое бревнышко для ночника готово.

Светильник с бабочками

Такой ночничок также относится к «романтическим», и поэтому больше подойдет для комнаты девочки. Чтобы его изготовить, необходимо иметь под рукой:

• проволоку (примерно 50 см);
• белую бумагу (2 листка);
• стеклянную/пластиковую банку;
• фонарик;
• трафареты бабочек.

Светильник с бабочками делается следующим образом:

Готовый ночник

• по трафаретам вырезаем из белой бумаги несколько бабочек. Нам понадобится примерно 6-7 штук;
• второй лист бумаги сворачиваем в трубочку (банка в нее должна проходить относительно свободно) и красиво оформляем ее края. Можно использовать фигурную резку;
• к получившейся трубочке приклеиваем бабочек (4-5 штук). Их размещаем в хаотическом порядке;

Обратите внимание! Не забываем две бабочки оставить на потом.

• затем приготовленную банку оборачиваем проволокой. Должны получиться полукруги;
• на изгибах проволоки привязываем оставшиеся две бабочки;
• внутрь полученной ранее трубки помещаем банку, на дне которой находится включенный фонарик.

Получившийся светильник будет очень красивым и станет отличным дополнением любого интерьера детской для девочки.

Ночник, создающий звездочки на потолке

Где только не мелькала эта идея ночника: в фильмах, по телевизору и так далее. Это неудивительно. Ночник, создающий на вашем потолке звезды, привлекает внимание людей и придает комнате волшебства и уюта. Такой ночник не только создаст уютную атмосферу в комнате, но и подарит приятные незабываемые эмоции волшебства и радости ребенку. Чтобы сделать такой ночник понадобится:

• Стеклянная баночка небольшого размера с крышкой,
• Плотная кухонная фольга,
• Фломастер, маркер,
• Ножницы и шило,
• Доска, либо любая другая твердая поверхность,

Последовательность изготовления:

• Перевести звезды на фольгу при помощи маркера,
• Переместить фольгу на твердую поверхность и проделать отверстия шилом, иглой,
• Теперь переместить лист фольги в банку, плотно приложив её к стенкам. Должна получиться банка с внутренним слоем стенок из фольги.
• Внутрь банки положить фонарь, а можно и гирлянду, и закрыть банку крышкой. Конструкцию перевернуть вверх дном.

Что необходимо учесть перед приобретением?

Перед тем как купить светодиодную лампу стоит учесть кое-какие моменты. Качество определяется маркой. Помимо марок существует немалое количество моделей данных типов ночников. Особое внимание нужно уделить выбору ночника с датчиком движения. Перед покупкой нужно определиться с типом источника света, степенью защиты, мощностью прибора. Также надо учитывать количество излучателей и дополнительные функции.

Самодельные светильники — 40 интересных и заманчивых идей

При планировании финансов во время ремонта, мы часто пренебрегаем деталями, украшающими интерьер. В итоге мы рискуем не получить в результате того что планировалось в начале или того что рисовало наше воображение. Однако, вы можете существенно изменить ситуацию, если используете одну из этих самодельных ламп в своем интерьере.

Скудный бюджет часто означает что главным критерием при выборе мебели становится её стоимость. Изготовление деталей интерьера собственными руками позволит вам сохранить должный уровень без необходимости тратить крупные суммы.

Еще одна причина изготовления светильников собственными руками – это придание вашему интерьеру уникальности. В процессе изготовления обязательно станут видны ваши индивидуальные предпочтения и ваш характер.

Каждая самодельная лампа несет свой неповторимый характер. Разнообразие начинается уже с выбора материалов. Они варьируются от стекла, металла, акрила до натуральных материалов, таких как дерево. Даже бумага и картон используются в производстве, они довольно популярны.

Вы поклонник многократного использования и «переработки» вещей? Тогда это как раз то что нужно!

Не бойтесь экспериментировать! Попробуйте создать то что будет по-настоящему притягивать и радовать взор.

Привлекательная лампа из старой книги Необычный подвесной светильник Красивый абажур из бумаги

Светильник из чашек Необычные точечные светильники Лампа с дополнительным функционалом Будьте изобретательны в выборе материалов Идеально для промышленного дизайна Создайте свой собственный дизайнерский светильник Интересное освещение для дома Кухонное вдохновение

Бумажный подвесной светильник Создаёт отличную атмосферу Возрождаем старые лампы оригинальным способом Оригами лампа Шикарный ночник из старой пленки Порадуйте своего ребенка

Морские мотивы

Алиса в стране чудес

Источник: https://cpykami.ru/samodelnye-svetilniki/

Основные выводы

Изготовить светильник своими руками можно с применением подручных средств и недорогих радиотоваров. Также для этого потребуется непосредственно светодиодные элементы – лампы или ленты. Они могут быть как маломощными, так и сильными. При выборе материала для корпуса нужно исходить из параметров их теплоотдачи. Чтобы подключить такой прибор в сеть без блока питания, потребуется изготовить драйвер с гасящим конденсатором, предварительно рассчитав его по формуле.

С помощью предложенной технологии можно изготовить светильники любой формы и параметров для установки их в качестве основного или декоративного источника освещения. Монтировать своими руками их можно на потолок и стены в плафоны, в люстры и настольные лампы, а также в любую другую специально изготовленную художественную конструкцию.

Предыдущая

СветодиодыФормула и пример расчета ограничительного резистора для светодиода

Следующая

СветодиодыПодробно о характеристиках светодиодных ламп

Как сделать солнечный фонарик своими руками (часть 1)

Солнечные фонарики можно смело разделить на несколько групп, это «авторские», сделанные из каких — то достаточно уникальных вещей и остроумные по задумке, мини — прожекторы, предназначенные для освещения по направлению, или подсветки сверху цветочных клумб и рядовые солдаты дачного освещения — классические фонарики на столбике предназначенные для освещения дорожек. Как и из чего их можно сделать я расскажу в данной статье. Также будет рассмотрено несколько вариантов исполнения электроники для тенистых участков сада, где подзарядка фонарика от солнца затруднена и яркостью освещения придётся немного поступиться. Основой практически любого самодельного фонарика является его плафон из пластика или стекла выполненный из замысловатого флакона, стакана или рюмки, плафона купленного в магазине, или оставшегося от старой люстры, он может быть детской игрушкой, или того что от неё осталось. Кстати, от источника плафона мои фонарики и получают свои имена, например – «Каприз», «Мельница», «Нескафе», «Лукошко», «Граппа» и т.д… Как показала практика, наиболее удачными плафонами для классических фонариков на столбике являются обычные недорогие рюмки. Они легко чистятся, со временем не мутнеют и не становятся хрупкими в отличии от плафонов китайских фонариков. А подобрав качестве плафонов рюмки с красивым рифлением, можно получить оригинальные световые рисунки и неповторимый внешний вид. Например, фонарик сделанный из рюмки «Каприз» имеет световой рисунок с расходящимися лучиками света:

А вот так выглядит фонарик с плафоном из простой прозрачной рюмки:

А вообще включив фантазию, в качестве плафонов можно также применить совершенно неожиданные стеклянные или пластиковые предметы. Это может быть закончившаяся мельница от приправы:

Или маленькая баночка из-под нескафе:

Баночка от детского питания:

Или даже круглая бутылка из-под водки:

А это исторические фотографии одного из самых первых фонариков сделанного из бутылки из-под крымской граппы и уже давно разбившегося:

Для того чтобы показать основные моменты сборки, я изготовил небольшую партию из четырёх фонариков:

В качестве «мальчиков для битья» на фотографии слева фонарик из Глобуса, справа из Леруа. В качестве плафонов использовались недорогие рифлёные рюмки, купленные в Глобусе:

В донышке рюмки сверлим отверстие диаметром 6 — 8 миллиметров сверлом по керамограниту, например таким:

Удобнее всего сверлить на сверлильном станке, выставив обороты в пределах 800 – 1000 и опустив рюмку в неглубокую ёмкость с водой для лучшего охлаждения. Но на крайний случай сгодится обычный шуруповёрт, собственно им я практически все свои плафоны для фонариков и сверлил. При сверлении обязательно придерживайте стеклянную деталь рукой одетой в матерчатую защитную перчатку, чтобы не порезаться, если от излишнего усилия, или внутреннего напряжения стекло лопнет. Но в тоже время будьте внимательны, чтобы перчатку не намотало на сверло.

Основание для солнечной батареи вырезается из листового ПВХ пластика толщиной 5 – 6 мм при помощи электролобзика, или как в моём случае на ЧПУ:

Этот пластик широко применяется в рекламе и его обрезками можно разжиться в рекламных конторах. При помощи паяльного фена в центр вплавляется мебельная гайка М4:

К солнечной батарее припаиваются провода. Для того чтобы исключить возможность короткого замыкания солнечной панели мебельной гайкой, дорожки сразу за точками пайки перерезаются:

Солнечные батареи применяются четырёх элементные, с рабочим напряжением 2 вольта. Как показали расчёты, приведённые в статье «Солнечные фонарики – нам надо ярче», лучше применять солнечные батареи размерами 60х65 мм и более, а перед тем как клеить солнечную батарею к основанию её нужно проверить. По моему опыту в партии из десяти солнечных батарей как правило одна попадается в виде «третий сорт не брак», а на заре моих экспериментов с использованием энергии солнца в первом заказе из десяти солнечных панелей, работоспособными приехало только четыре. Положив панели в ряд и по очереди сфотографировав какое напряжение они выдают, я отослал фотографии продавцу и инцидент решился в мою пользу. Вывод – не гоняться за совсем дешевизной и пользоваться магазинами с несколькими годами работы и хорошей репутацией. Для проверки солнечных панелей потребуется светильник с лампой накаливания мощностью 75 ватт и мультиметр. Переключим мультиметр в предел измерений постоянного тока 10 А и подключим к нему солнечную батарею. У исправной батареи на расстоянии 2…50 сантиметров от лампы накаливания ток должен плавно меняться в пределах 0,01….0,4 ампера.

Основание панели и низ солнечной батареи обезжириваем спиртом, или растворителем, при этом не допускаем попадания растворителя на лицевую часть солнечной панели во избежание замутнения, затем клеим солнечную батарею к основанию водостойким клеем, например таким:

Излишки клея выдавленные при соединении солнечной панели и основания убираем при помощи ветоши, отверстия через которые выведены провода герметизируем при помощи того же самого клея, или герметика.

А теперь вкратце про светодиоды, точнее их цветовую температуру. Светодиоды с цветовой температурой около 3000К отличаются тёплым «ламповым» светом и ночью более приятны для глаз, но хуже освещают. Свечение светодиодов с температурой 6000К отдаёт в «синьку», но окружающее пространство они освещают лучше. Для примера, на переднем плане фонарик «Каприз» со светодиодами с цветовой температурой 3000К, а на заднем плане фонарик «Мельница» со светодиодами с цветовой температурой 6000К:

Из ПВХ трубки диаметром 4 – 5 миллиметров, отрезанной в длину по размеру плафона, делаем основание для светодиодов 5730. В качестве материала отлично подойдут трубки от воздушных шариков, которые раздают на всяких мероприятиях. Светодиоды приклеиваем на основание примерно по центру плафона:

Подпаиваем провода и фиксируем их вместе с проводами от солнечной панели термоусадкой белого или нейтрального цвета и обязательно защищаем от влаги двумя слоями цапон – лака, или аналогичного:

Устанавливаем плафон, протягиваем провода и завязываем их в узел, он будет распределять нагрузку по всем точкам пайки предохраняя от обрыва, в случае не аккуратного обращения:

Собираем плафон при помощи пластиковых шайб диаметром 28 миллиметров с прорезью, проставки из отрезка любой пластиковой дюймовой трубы длиной около 10 мм, шпильки, шайбы и гайки М4:

И подпаиваем к проводам плату электроники:

Плату обязательно защищаем от влаги двумя слоями цапон – лака, или аналогичного.

Немного остановимся на рабочих токах фонариков на примере схемы на микросхеме QX5252 (схема 11 из статьи «Солнечные фонарики – нам надо ярче»):

Ссылка на архив со схемами и печатными платами (в формате P-CAD 2006 и .pdf)

Ввиду того что потребление схемы с указанными номиналами составляет 100 – 110 мА, фонарик основанный на данной схеме чтобы светить до рассвета в течении всего дачного сезона должен устанавливаться только на открытое пространство без затенения от построек и деревьев, но на практике это не всегда возможно. Поэтому несмотря на появление в магазинах одной далёкой страны солнечных панелей с размерами 50х80 мм и заявленным током в 300 мА, в ряде случаев возможно придётся умерить аппетиты и уменьшить потребление фонариков. Для того чтобы посмотреть на сколько при этом уменьшится яркость, в двух фонариках ток потребления был уменьшен путём увеличения номиналов токозадающих дросселей, в одном до 67 мА (L1 = 33 мкГн), в другом до 45 мА (L1 = 47 мкГн). Перед окончательной сборкой их яркость была измерена люксометром, результаты приведены в таблице (схемы 8, 10, 11 приведены в статье «Солнечные фонарики – нам надо ярче»):

Как видно из таблицы яркость фонариков с уменьшением тока потребления вполне ожидаемо снизилась. Но при этом в самом худшем случае яркость свечения самодельного фонарика превосходит самого лучшего китайца из Леруа практически на порядок. Исходя из этого имеет смысл разделить фонарики по потреблению от АКБ на несколько групп предназначенных к установке на открытом пространстве, в полутени и для тенистых мест, что позволит им светить до рассвета практически независимо от облачности днём раньше. На фотографии слева направо фонарики с током потребления 45 мА (L1 = 47 мкГн), 67 мА (L1 = 33 мкГн) и 109 мА (L1 = 22 мкГн):

Фотосессию фонариков на природе к сожалению провести не удалось, но в домашней обстановке различий по яркости практически не видно. Конечно в реальных условиях разница будет более заметна, но ради стабильной работы фонариков на тенистых участках, яркостью можно немного пожертвовать, выбор за вами.

В качестве стоек для фонариков можно использовать практически любые подходящие по диаметру обрезки полипропиленовых водопроводных труб диаметром 30 — 50 мм оставшихся после ремонтов у вас, или друзей:

Так же вполне сгодятся самые недорогие серые ПП трубы:

Длина стоек выбирается в зависимости от того насколько часто прокашиваются дорожки и газоны на участке, на который вы планируете установить солнечные фонарики. Если трава регулярно косится и её высота небольшая, то лучше выбрать длину стоек 20 – 30 сантиметров, а если трава косится от случая к случаю, то тогда лучше увеличить длину стоек до 35 – 40 сантиметров, иначе фонарики будут просто не видны. Диаметр трубы подбирается исходя из художественного замысла и размеров выбранного плафона фонарика.

Если плафон немного больше по диаметру чем труба, то можно использовать наплыв ПП трубы, срезав кольцо под уплотнитель, например как у фонарика «Нескафе»:

Аналогичное решение было использовано и в фонарике «Лукошко».

Электронику и АКБ в фонарике можно разместить непосредственно в плафоне, если его размеры позволяют, или в стойке. Про фонарики с электроникой в плафоне мы поговорим в следующий раз, для них стойка представляет собой просто крашеную трубу подходящего диаметра, а на примере серой ПП трубы диаметром 30 мм я покажу как изготавливается стойка для фонарика с отсеком под электронику. В уже отрезанной по длине заготовке на расстоянии 9 — 10 см от верха сверлим четыре отверстия диаметром 2 — 3 миллиметра для слива конденсата из будущего батарейного отсека:

Из пластика, или пенопласта изготавливаем донышко отсека электроники и вклеиваем на водостойкий клей, или герметик, подгоняя по высоте заподлицо к сливным отверстиям, чтобы электроника и АКБ внутри стойки не плавали в дождливую погоду в воде. Вообще боковые отверстия в стойке спорное решение с точки зрения эстетики, но до этого в нескольких фонариках я сделал сливные отверстия в донышке батарейного отсека и погасшие фонарики постоянно приходилось «перезапускать», по несколько раз втыкая и выдёргивая разъём АКБ, чтобы восстановить в нём контакт, периодически пропадающий из — за влаги идущей в отсек электроники от земли.

Трубы белого цвета неплохо смотрятся в качестве стоек, а вот трубы серого цвета лучше покрасить. Я в основном использую зелёный цвет, в траве он смотрится наиболее органично. С помощью растворителя, например 646, со стоек тщательно оттираются надписи и обезжиривается остальная поверхность. Стойки покрываются грунтовкой предназначенной к применению по пластикам, например такой:

Затем красятся в 2 слоя краской из баллончика, например такой:

Перед покупкой краски надо обязательно убедиться, что она подходит для пластиков. Хотя материалом труб и является полипропилен, который очень плохо окрашивается, но как показала практика, трубы покрашенные данной краской если их не пинать ногами вполне держаться уже несколько сезонов, сохранив неплохой внешний вид:

Материалом колышков фонариков являются черенки для грабель и лопат диаметром 24, 28 и 30 мм. Для серых ПП труб диаметром 30 мм идеально подходят только колышки диаметром 28 мм. Под видом 30 мм могут продаваться 28 мм черенки, причём частенько по качеству они ни на что кроме колышков не годятся.

При помощи электролобзика колышки нарезаются длиной примерно 20 сантиметров и покрываются двумя слоями яхтного лака. Будет также неплохо, если перед покраской обработать их антисептиком для дерева:

Если в качестве стойки используется труба внутренним диаметром больше 24 – 30 мм, то для чтобы колышек в ней болтался, можно изготовить проставки, например из листового ПВХ пластика подходящей толщины, прикрепив их при помощи степлера, или мелких обойных гвоздиков. Вот как это выглядит для 40 мм и 50 мм стоек:

В заключение поговорим во сколько же обходится один фонарик. Основные материалы и комплектующие в расчёте на изготовление десяти фонариков без учёта мелочёвки в виде лака, проводов и пластика приведены в таблице:
