Нагрузка на фундамент — это суммарная масса всех элементов дома, включая снеговые, ветровые и эксплуатационные нагрузки, которая действует на площадь основания. Расчет нагрузок на фундамент необходимо производить после геологических изысканий участка. Зная тип и особенности грунта, можно соотнести рассчитанную нагрузку с допустимым давлением на конкретный тип грунта.

Для того, чтобы разобраться в методике расчета, рассмотрим пример.

В чем суть такого расчета?

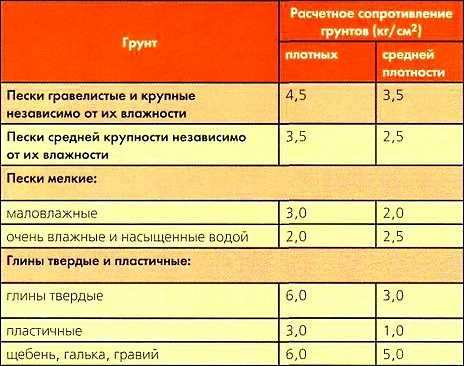

Таблица с указанием сопротивления грунтов для расчета нагрузки на фундамент, которую часто используют онлайн калькуляторы Всем известен тот факт, что основную нагрузку на грунт создает не фундамент, а сам дом, ведь даже монолитная железобетонная плита может весить в минимум полтора-два раза меньше, чем несущие стены и перекрытия здания в целом. Также и само основание имеет способность воздействовать на грунт за счет не только своей массы, но и сопротивления вертикальным и горизонтальным подвижкам почвы.

Также здесь всегда учитывается сопротивление давлению грунтовых и дождевых вод, с которым вода давит на боковые стенки основания и хочет сдвинуть его со своего места. Поэтому, расчет нагрузки на любое основание – это сбор всех основных данных, связанных с конкретным зданием, а также выбор оптимального по техническим данным фундамента. Условно, нагрузка на фундамент – это сбор и сумма следующих показателей:

• масса самого здания;
• масса будущего фундамента и его тип;
• прочность и несущие свойства грунта;
• климатические характеристики территории и строение почвы;
• масса используемых строительных материалов.

Преимущества применения плит перекрытий

Технология возведения перекрытий в виде армированных бетонных плит обладает целым рядом преимуществ, среди которых:

• возможность сооружения перекрытий для зданий и сооружений с практически любыми габаритами, независимо от линейных размеров. Единственным нюансом являются конструктивные особенности зданий. При слишком большой площади покрытия для устойчивости перекрытий, отсутствия провисаний устанавливаются дополнительные опоры. Для домов и сооружений, стены которых выполнены на основе газобетона для установки плиты железобетонного перекрытия осуществляют монтаж дополнительных опор, изготовленных из стали или бетона;
• отсутствие необходимости масштабных отделочных работ на внутренней части поверхности, которая, как правило, благодаря технологии монолитного литья имеет гладкую и ровную форму;
• высокая степень звукоизолирующих свойств. Принято считать, что плита перекрытия толщиной 140 мм обладает высокой степенью шумоподавления, обеспечивающего комфортность проживания в доме для человека;
• конструктивно данная технология обладает гибкими инструментами для строительства различных архитектурных форм и объектов. Так, например, загородный дом можно с легкостью оборудовать балконом на втором этаже, который будет иметь необходимые размеры и конфигурацию;
• высокий уровень прочности и долговечности строительной конструкции перекрытии в целом, который обусловлен набором прочностных характеристик армированного бетона.

Что собой представляет масса здания?

Пример некоторых вычислений веса здания для определения нагрузки на фундамент Многие проектировщики считают, что для расчета массы здания будет достаточно получить данные о несущих стенах и перекрытиях. На самом деле, все не так просто.

Масса здания – это суммарная масса всех строительных материалов, необходимая для возведения несущих и промежуточных стен, а также способность стен выдерживать массу перекрытий и конструкций крыши с учетом снегового фактора. Поэтому, масса здания – это сумма:

1. Масс конструкций несущих стен, промежуточных стенок, перегородок и перекрытий.
2. Массы крыши вместе с кровельными материалами, несущими балками и стопорами, обеспечивающими способность зданию выдерживать резкие порывы ветра.
3. Вес коммуникаций, труб и канализационных систем, проектируемых и будущих.
4. Массы строительных материалов и изделий для фундамента, обеспечивающих способность выдерживать грунтовые подвижки и воздействие влаги.
5. Мебели и бытовой техники (принимается часто 1−5% от массы несущих стен здания).

Таким образом, провести расчет массы самого здания можно только по проекту. Причем, часто сделать это правильно, технически не представляется возможным.

Основные виды балок

При бытовом строительстве используются несколько типов монтажа опорных элементов перекрытий:

1. Простая балка, — представляет собой перекладину, имеющую две опорные точки на своих концах. Расстояние между опорами называется пролёт. Соответственно, при наличии нескольких точек крепления, бывают двух–, трёх–, и более пролётные неразрезные балки. В конструкции частного дома в этом качестве выступают промежуточные стеновые перегородки.
2. Консоль, — брус жёстко закреплён одним концом в стене или имеет один свободный конец, с длиной более чем двукратный поперечный размер. Наличие двух свободных свисающих частей говорит о том, что наличествует двухконсольная конструкция. На практике – это горизонтальные балки, входящие в состав крыши и образующие навес.
3. Заделанное изделие, — оба окончания жёстко вмонтированы в стену. Такая схема встречается при возведении вышерасположенных перегородок и стен, при этом балка получается вмонтированной в вертикальную конструкцию.

Что такое нагрузка на фундамент?

При расчете нагрузки на основание здания учитывается его конструкция В это определение входит несколько параметров:

• постоянная нагрузка от дома (масса самого здания);
• временная нагрузка за счет климатических факторов, таких как ветер, дождь, снеговой покрыв на крыше, обильный мощный ливень;
• нагрузка от установленной в здании техники и интерьера (практически незначительная, часто не учитывается). При правильных расчетах рекомендуется добавлять коэффициент 1,05.

Профессиональные проектировщики, особенно пристальное внимание, обращают на расчет площади опоры основания на грунт. Тут осуществляется сбор и систематизация информации о структуре грунта, его несущей способности, а также типа и степени армирования фундамента. Пренебрегать такими показателями нельзя, ведь от них зависит выбор типа основания. Что позволяет сделать расчет нагрузки на фундамент:

1. Можно изначально подобрать оптимальное место для будущего дома. Ведь от размера нагрузки зависит способность здания противостоять подвижкам почвы и ветрам, а глубина залегания грунтовых вод – это место расположения дома.
2. Предотвратить разрушение несущих стен дома.
3. Предотвратить проседание грунта.
4. Снизить расходы на строительные материалы, ведь при правильном выборе фундамента можно использовать прочные и легкие строительные материалы.

Теперь пора попробовать самостоятельно рассчитать нагрузку на фундамент одноэтажного дома, сделанного из кирпича сплошной кладки, толщина стен составляет 50 см, площадь дома 10х10 метра (100 м²), есть подвальное помещение с железобетонными перекрытиями. Перекрытие первого этажа деревянное. Крыша двухскатная, имеет уклон 25 градусов, покрыта металлочерепицей.

Дом будет строиться в Подмосковье, тип грунта – суглинок, пористость 0,5. Сам фундамент ленточного типа, будет сделан из пористого бетона, толщина стенок ленты составляет 40 см (как и толщина стен). Все представленные данные можно выбрать из справочников, а также данные о почвах запросить в геодезической службе. Таким образом, для расчетов собраны все необходимые исходные данные, и можно приступать к расчету нагрузки фундамента такого здания.

Итак, рассмотрим последовательность расчета нагрузки на фундамент.

Зависимость глубины заложения фундамента от состояния грунта

Глубина фундамента

Глубина монтажа основания в целом зависит от глубины промерзания почвы и типа грунта. Тут стоит использовать справочные данные:

Учитывая, что глубина заложения фундамента должна быть больше, чем допустимая глубина промерзания почвы, тогда принимается значение 140 см. Но есть также и исключения.

Итак, с учетом обеих таблиц получается, что глубина заложения фундамента должна составлять не менее 140 см, причем тип грунта тут не играет существенной роли.

Нагрузка кровли

Поэтому, тут нужно рассчитать площадь проекции крыши на горизонтальную поверхность, затем умножить ее на удельную массу строительных материалов для возведения крыши:

1. Расчет площади проекции крыши. Учитывая, что площадь дома составляет 80 м2, тогда проекция также будет составлять 80 м².
2. Длина фундамента – это сумма двух самых длинных сторон, на которые опирается крыша и несущие стены. Составляет она 10 х 2=20 м.
3. Площадь фундамента составляет 20 х 0,4=8 м².
4. Материал кровли – металлочерепица, угол наклона составляет 25º, поэтому нагрузка от кровли суммарно будет составлять 80/8 х 30=300 кг/м2.

Как рассчитать необходимое количество балок

Число поперечных опор определяется нагрузками, приходящиеся на них, и максимальным прогибом чернового покрытия, выполненного, например, из доски или фанеры. На их жёсткость влияет собственная толщина изделий и шаг между точками опоры, то есть, расстояние от соседних балок.

Для помещения с малой эксплуатацией (чердак), допускается использовать доску толщиной не менее 25 мм, при шаге между опорами 0,6–0,75 метра. Межэтажное перекрытие жилой зоны целесообразно осуществлять половой доской с размером не менее 40 мм и расстоянием по ближайшим точкам крепления не более 1 метра.

Пример расчёта

Чердачное пространство. Длина между стенами составляет 5 метров. Слабая эксплуатационная нагрузка, – хранение всякой утвари. Настил осуществляется из обрезной сухой доски хвойных пород толщиной 25 мм. Принимая максимальный шаг в 0,75 метра, количество опорных точек должно составить:

5 м / 0,75 м = 6,67 шт., округляя до целого числа в большую сторону – 7 балок.

Тогда уточнённый шаг равен:

5 м / 7 шт = 0,715 м.

Межэтажное перекрытие. Длина между стенами 5 метров. Первый этаж с максимальной нагрузкой. Черновой пол выполняется из изделия с размером 40 мм. Шаг по опорам принимается в 1 метр.

Количество точек крепления составляет: 5 м / 1 м = 5 шт.

Совет. Несмотря на невысокую нагрузку, приходящуюся на чердачное пространство, целесообразно применять требования, относящиеся к межэтажным перекрытиям, — в будущем может появиться вероятность перестройки в жилое мансардное помещение.

Нагрузка основания на единицу площади грунта

Таблица с указанием нагрузок на фундамент от перекрытий и стен Итак, главный этап расчета нагрузки на фундамент. Именно по этому параметру и выбирается оптимальный фундамент, а также проверяется правильность выбора запроектированной конструкции и способность ее выдержать массу здания.

Рассчитывается она способом умножения объема фундамента на плотность используемого строительного материала, полученный результат делится на площадь фундамента. Объем рассчитывается как произведение глубины погружения основания на толщину стен здания, она будет условно составлять 20,2 м3, а это масса 36360 кг при плотности пористого бетона 1800. Таким образом, суммарная нагрузка на грунт будет составлять не менее 2525 кг/м2.

Условное сопротивление грунта подбирается по таблицам СНиП 2.02.01—83. Для этого суммируются все нагрузки от стен, крыши, перекрытий, а также фундамента, и затем проверяется полученное значение по таблицам.

Рассчитать ленточный фундамент на первый взгляд сложно, но на практике сделать расчет можно и самостоятельно, достаточно только внимательно сделать сбор всей информации и итоговую калькуляцию. Намного сложнее рассчитывается свайно-ростверковые основания, монолитная плита в свою очередь вообще практически не нуждается в расчетах. Количество материала на фундамент Вы можете рассчитать на нашем онлайн калькуляторе.
