Столбчатый фундамент своими руками – несколько удобных вариантов

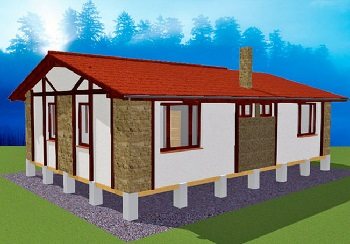

Название «столбчатый фундамент» говорит само за себя. Это фундамент представляющий собой несколько столбов заглубленных в грунт в определённом порядке и связанных в единую раму посредством деревянной (иногда металлической) обвязки или железобетонного ростверка. Столбчатые фундаменты в основном применяются для возведения на них деревянных (брус, бревно) или каркасных домов (не более 2-х этажей), бань, веранд и других хозяйственных построек, а также заборов и каменных ограждений. Реже на них возводят стены одноэтажных домов из облегчённых каменных материалов (ячеистый бетон и т.п.), удельная масса которых не превышает 1000 кг/м³. Более тяжёлые дома на таких фундаментах строить не целесообразно, в связи с относительно не высокой прочностью столбов и недостаточно большой суммарной площадью подошвы.

Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.

Достоинствами столбчатого фундамента являются экономия денежных средств и трудовых затрат за счёт уменьшения объёма земляных и бетонных работ, а также высокая скорость строительства нулевого цикла. Основным недостатком является непредсказуемое поведение отдельных столбов фундамента при легкомысленном отношении застройщика к исследованию свойств грунта на участке. Особенно это касается фундаментов без монолитного ростверка.

Самой распространённой ошибкой частных застройщиков при возведении столбчатого фундамента является отсутствие хоть какого, даже приближённого расчёта. Количество столбов, также как и площадь их оснований, берутся «с потолка». Практически на всех строительных сайтах написано одно и тоже — ставьте столбы по углам и на пересечении стен, при необходимости на длинных стенах добавляйте ещё, чтобы расстояние между ними было от 1,5 до 2,5 метров. Нормальный такой разброс! К тому же про площадь основания практически нигде ни слова. А ведь именно от этих показателей зависит, будет ли Ваш дом стоять на месте или со временем начнёт перекашиваться и садиться.

Расчёт столбчатого фундамента

I) В-первую очередь необходимо исследовать место под будущее строительство. Подробно об этом говорится в статье «Определяем свойства грунтов на участке застройки.» В дополнение к изложенному там необходимо отметить следующее: приняв решение строить столбчатый фундамент, в обязательном порядке необходимо делать пробное бурение на 0,5-0,6 метров ниже предполагаемой глубины заложения столбов. Если под несущим грунтом Вы наткнётесь на слой водонасыщенных слабых грунтов (плывун), то от столбчатого фундамента лучше отказаться, т.к. столбы под нагрузкой могут просто прорезать несущий грунт и провалиться.

II) Вторым шагом будет определение нагрузки, которую дом с фундаментом будут оказывать на несущий грунт, проще говоря, расчёт веса дома. Приближенные значения удельного веса для отдельных элементов конструкции приведены в следующей таблице:

Примечания:

1)При угле наклона скатов крыши больше 60º снеговая нагрузка принимается равной нулю.

2) При расчёте фундамента к весу дома прибавляется и ориентировочный вес самого фундамента. Высчитывается его примерный объём и умножается на удельный вес железобетона, равный 2500 кг/м³.

III) После определения веса дома рассчитываем минимально необходимую суммарную площадь (S) оснований всех столбов фундамента:

S = 1,3×P/Rо ,

где 1,3 — коэффициент запаса надёжности;

Р — общий вес дома вместе с фундаментом, кг;

Rо — расчётное сопротивление несущего грунта, кг/см².

Значение Rо, называемое ещё несущей способностью грунта, ориентировочно можно принять по таблице ниже:

Примечание:

Значения расчётных сопротивлений даны для грунтов расположенных на глубине около 1,5 метров. У поверхности несущая способность почти в полтора раза ниже.

Рассчитав значение суммарной площади оснований всех столбов, мы теперь можем определить их необходимое число в зависимости от диаметра или размеров сечения. Для большей наглядности рассмотрим простой пример.

Пример упрощённого расчёта столбчатого фундамента

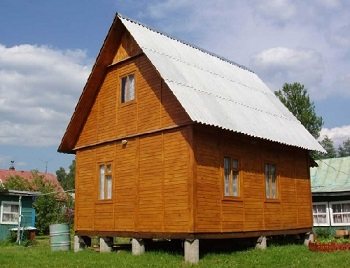

Рассчитаем столбчатый фундамент (на круглых столбах) для небольшого каркасно-щитового дома (см.рис. слева) размером 5х6 метров. Высота 1-го этажа 2,7 м, высота фронтона — 2,5 м. Кровля шиферная. Несущий грунт — суглинок (Rо = 3,5 кг/см²). Глубина промерзания 1,3 метра. Итак, необходимо рассчитать вес дома.

1) Площадь всех стен, включая фронтоны, в нашем случае получится равной 72 м², а масса их 72 × 50 = 3600 кг

2) В доме имеется цокольное (пол 1-го этажа) и межэтажное (между 1-м и мансардным этажами) перекрытия. Их общая площадь 60 м², а масса 60 × 100 = 6000 кг

3) Эксплуатационная нагрузка имеется также и на 1-м и на мансардном этаже. Значение её будет равно 60 × 210 = 12600 кг

4) Площадь крыши составляет в нашем примере около 46 м². Масса её при шиферной кровле 46 × 50 = 2300 кг

5) Снеговую нагрузку принимаем равной нулю, т.к. угол наклона скатов крыши больше 60º.

6) Определим предварительную массу фундамента. Для этого нужно условно выбрать диаметр будущих столбов и их количество. Допустим у нас есть бур диаметром 400 мм, его и возьмём. Число столбов предварительно берётся исходя из условия — один столб на 2 метра периметра фундамента. У нас получится 22/2 = 11 штук.

Объём одного столба высотой 2 метра (заглубляем на 0,2 м ниже глубины промерзания + 0,5 метра возвышается над землёй): π × 0,2² × 2 = 0,24 м³, а масса его 0,24 × 2500 = 600 кг.

Масса всего фундамента 600 × 11 = 6600 кг.

7) Суммируем все полученные значения и определяем общий вес дома: Р = 31100кг

Минимальная необходимая суммарная площадь оснований всех столбов будет равна:

S = 1,3×31100/3,5 = 11550 см²

9) Площадь основания одного столба диаметром 400 мм будет равна 1250 см². Следовательно в нашем фундаменте должно быть минимум 11550/1250 = 10 столбов.

При уменьшении диаметра столбов их число будет увеличиваться и наоборот. Например, если мы возьмём бур 300 мм, то нужно будет сделать минимум 16 столбов.

Определив минимально допустимое число столбов фундамента, делают их разбивку по периметру. В-первую очередь их устанавливают в наиболее нагруженных местах — это углы дома и соединения наружных и внутренних стен. Остальные столбы равномерно распределяют по периметру, при необходимости добавляя к полученному минимальному числу ещё несколько штук для симметрии. Главное правило здесь — больше можно, меньше нельзя.

Важное замечание: если дом имеет какую либо более лёгкую пристройку, например, веранду, минимально допустимое количество столбов для неё считается отдельно от дома. Очевидно, что оно будет меньше.

Часто при строительстве более тяжёлых домов на грунтах с малой несущей способностью число столбов получается очень большим, и чтобы его уменьшить, нужно существенно увеличивать диаметр подошвы. Простые земляные буры для этого не подходят. Здесь на помощь приходит технология «ТИСЭ». Она рассмотрена в статье «Фундамент ТИСЭ — технология, достоинства и недостатки».

Рассмотрим теперь наиболее распространённые конструктивные схемы столбчатых фундаментов

Пример расчета

Вес дома: 150 тонн

Вес дома необходимо указать без учета массы фундамента с учетом снеговой и эксплуатационной нагрузки на перекрытия и с коэф. запаса. Для примера взят одноэтажный каркасный дом.

Грунт: Суглинок. Коэффициент пористости [e]: 0.5. Показатель текучести грунта [IL]: 1

Тип столбов: с уширением пяты (ТИСЭ)

Высота ствола столба

Диаметр ствола столба [d1]: 0.25м

Требования к применению столбчатых оснований

Низкая стоимость конструкции с опорой на вертикальные столбы делает ее весьма привлекательной для частных застройщиков. Однако этот тип фундаментов имеет ряд ограничений по применению.

К неблагоприятным условиям для применения столбчатых оснований относят:

• вероятность горизонтальной подвижности грунтов и боковые внешние нагрузки;
• склонную к просадке или пучинистости почву;
• высокий уровень грунтовых вод, которые не должны подходить к подошве ближе 500 мм;
• глубина промерзания грунта более 1,5 м;
• перепады высот на участке застройки больше 2-х метров;

Уменьшенная несущая способность позволяет использовать его только для каркасных домов, строительства легких жилых зданий из щитовых и деревянных материалов, а так же небольших бань, веранд, пристроек, хозяйственных сооружений и под каркасный гараж.

Удельный вес стенового материала для одноэтажных зданий не должен превышать 1000 кг/м 3 , а толщина стен — менее 400 мм. Применение тяжелых железобетонных перекрытий, балок и перемычек не допускается.

Плюсы и минусы конструкции

К основным достоинствам можно отнести невысокую стоимость, которая обеспечивается за счет:

• снижение объема земляных работ при возведении каркасного здания;
• снижение количества необходимых материалов (по сравнению с ленточным фундаментом);
• небольшое количество вынимаемого грунта не требует наличия крупной техники (самосвалы, экскаваторы).

К недостаткам можно отнести достаточно непредсказуемое поведение столбов при нарушении технологии возведения и ошибок на стадии проектирования. Еще одним минусом стала ограниченная область применения из-за невысокой несущей способности.

Подготовка к расчету На стадии предварительной подготовки необходимо выяснить все исходные данные для расчета:

• размеры здания в плане;
• несущая способность основания (грунта);
• нагрузка на фундамент от собственного веса и вышележащих конструкций.

Исходные данные для проведения расчета

Для того, чтобы правильно выполнить расчет количества опор столбчатого фундамента, необходимо обладать информацией. К таким исходным данным для расчета относится:

• отчет об инженерно-геологических изысканиях, включающий структуру поперечных разрезов почвы и данные о залегании грунтовых вод;
• несущая способность грунта;
• глубина промерзания и величина снегового покрова в данной местности, взятые из СП 131.13330.2012 «Строительная климатология»;
• данные об удельном весе строительных конструкций, из которых будет построено здание, взятые из СП 20.13330.2016 «Нагрузки и воздействия».

Для этого на участке застройки необходимо выкопать 2-3 шурфа на глубину не менее чем 0,5 метра ниже опорной подушки фундамента. Если при этом будет обнаружен влагосодержащий слой, то использовать для постройки столбчатый фундамент нельзя. Придется выбрать более дорогое основание.

Определение типа грунта своими руками.

Оценка несущей способности грунта

Природный состав грунта определяет его несущую способность и поэтому, после изучения геологических данных, необходимо выбрать из табл. 1-5 на стр.6 СНиП 2.02.01-83 «Основания зданий и сооружений» данные о расчетном сопротивлении грунтов, соответствующих реальной ситуации. При этом следует учитывать, что приведенные числовые значения относятся к глубине заложения более 1,5 метра. Подъем на каждые 500 мм вверх увеличивает это значение в 1,4 раза.

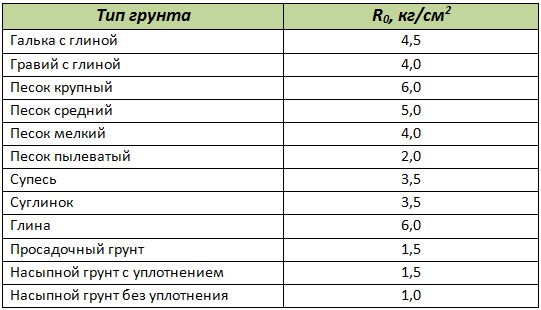

Таблица сопротивлений грунта (R).

Определение весовых нагрузок на фундаментное основание

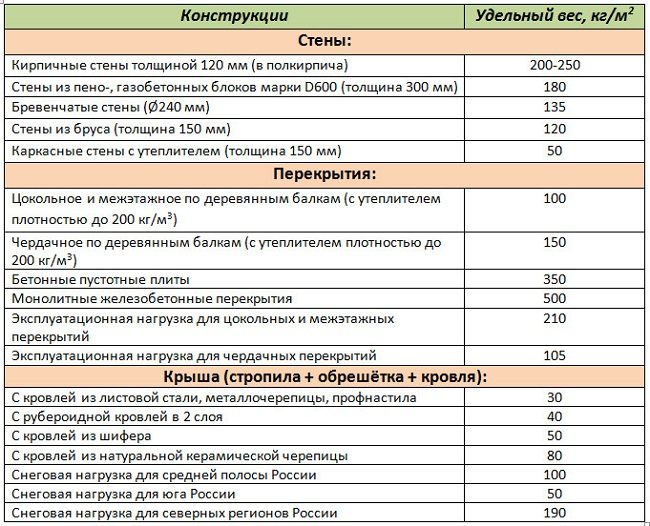

Вес строительных конструкций здания, снегового покрова в зимнее время, инженерного оборудования и бытового оснащения является важнейшим определяющим фактором для расчета фундамента. Можно попытаться выполнить расчет каждой отдельной конструкции по удельному весу составляющих ее элементов, но это очень большая и сложная задача. В справочной литературе уже приводятся средние обобщенные данные, которые можно взять за основу. Вот некоторые из них:

• стена из бруса при толщине 150 мм – 120 кг/м 2 ;
• бревенчатые стены 240 мм – 135 кг/м 2 ;
• каркасные стены с утеплителем толщиной 150 мм – 50 кг/м 2 ;
• пенобетонные блоки марки D600300 мм – 180 кг/м 2 ;
• междуэтажное перекрытие по деревянным балкам с утеплителем – 100 кг/м 2 ;
• такое же чердачное перекрытие с учетом утеплителя – 150 кг/м 2 ;
• бетонные пустотные плиты – 350 кг/м 2 ;
• эксплуатационная нагрузка перекрытий – 200 кг/м 2 ;
• кровля с покрытием из металлочерепицы – 30 кг/м 2 ;
• крыша с шифером – 50 кг/м 2 ;
• кровля с керамической черепицей – 80 кг/м 2 ;
• снеговая нагрузка для средней полосы России – 100 кг/м 2 ;
• для южных регионов – кг/м 2 .

При проведении расчетов так же следует учесть массу самого фундамента. Для этого следует определить его объем и умножить на средний удельный вес железобетона – 2500 кг/м2. Угол скатной крыши может уменьшить или увеличить указанную здесь величину при его изменении.

Вес строительных конструкций.

Первоначальные данные

Перед началом расчётов необходимо подготовить некоторые данные, которые используются при выполнении процесса:

• уровень прохождения грунтовых вод. Необходимо обращать внимание на тот факт, как изменяется этот показатель от времени года;
• насколько грунт промерзает в зимнее время года;
• тип грунта;
• предполагаемая нагрузка от массы дома и всего, что будет наполнять его;
• непосредственно вес самого основания;
• сезонные нагрузки, ветровые и снежные.

Общий расчет столбчатого фундамента

Выполнение расчета фундаментной конструкции основано на определении суммарной площади сечения всех опорных столбов фундамента (S). Она определяется как отношение общей массы здания (Р) к расчетному сопротивлению грунта (Ro) по формуле:

S = 1.4 x P/Ro, где 1,4 — это коэффициент запаса прочности.

При составлении предварительной схемы расположения фундаментных столбов была определена их расстановка и минимально возможное количество. Поэтому, разделив общую площадь сечения на число опор, можно получить размеры сечения каждого отдельного столбчатого фундамента под колонну.

Если размер колонн получился менее 400 мм, то следует принять этот минимальный размер. При необходимом сечении столбов более 600 мм, требуется увеличить их количество на схеме, изменяя расстояния между опорами на прямых участках таким образом, чтобы весовая нагрузка распределялась более равномерно.

Минимальная площадь опорной подушки должна превышать сечение столба в полтора раза при толщине 400 мм.

Подошва столба изготавливается из железобетона в опалубке с обязательным двухрядным армированием и подстилающим слоем из щебня толщиной не менее 100 мм.

Опирающаяся плоскость нижней части опоры должна находиться на 30-40 см глубже уровня промерзания грунта.

Схема закладки

Попробуем разобраться, как выполнить армирование столбчатого фундамента своими руками. Предположим, что размеры и количество материала мы определили, подготовили все необходимое для работы.

В каждый котлован под опорный столб устанавливаем четыре рифленых прута диаметром в 1 см. Если предстоит заливать опоры с круглым сечением, рекомендуется использовать шесть восьмимиллиметровых прутков.

Опорную подошву для каждого столба усиливают сварной сеточкой, изготовленной из арматуры сечением 6 – 8 мм, уложенной в два ряда, при этом толщина закраин подошвы должна составлять не менее пятнадцати сантиметров.

В отдельных случаях, если заливаются опорные элементы с переменным сечением в виде ступеней, армирование выполняется двумя и более каркасами, соединенными в единую конструкцию вязальной проволокой.

Грибовидные столбы подвергаются двойному армированию. Первый слой металлических прутьев выгибается в виде отдельных элементов в форме «L», при этом вертикальная часть равняется показателю высоту опоры, а выгнутая сторона подрезается под размер диаметра.

Заложенные в подготовленную скважину элементы корректируются таким образом, чтобы их горизонтальные части радиально расходились от центральной точки к периферии подошвы столба.

После этого в скважину монтируется обычная каркасная заготовка, выполняется бетонирование. В результате получается достаточно прочный и устойчивый к выдавливанию столб.

По аналогичной схеме монтируется каркас из арматуры при устройстве ростверка. В будущую железобетонную балку закладываются арматурные прутья сечением 1 см по два – три штуки. На угловых участках фундамента прутья загибаются минимум на двадцать сантиметров, выполняются соединения сваркой или вязальной проволокой. Таким же образом ростверковая каркасная основа связывается с прутьями опорных столбов, и после этого можно приступать к подаче бетонной смеси.

Пример расчета количества столбов

Задача – рассчитать фундамент для небольшого каркасного дома в средней климатической полосе России размером 5 х 6 метров при высоте этажа 3,0 метра и кровле из металлочерепицы. Пример расчета столбчатого фундамента включает несколько пунктов.

• принимаем в качестве опоры фундамент на круглых железобетонных столбах;
• основной грунт на участке застройки суглинок (Ro – 3,5 кг/см 2 );
• глубина промерзания 1,1 метра;
• при бурении контрольного шурфа грунтовые воды не обнаружены.

Определение весовой нагрузки:

1. общая площадь наружных стен и перегородок составляет 76 м 2 и тогда их общий вес составит 76 х 50 = 3800 кг;
2. масса цокольного перекрытия площадью 30 м 2 составляет 30 х 100 = 6000 кг., а вес чердачного перекрытия – 9000 кг;
3. площадь крыши составляет 52 м 2 , а значит весит такая кровля 30 х 52 = 1560 кг;
4. снеговая нагрузка составит 20% от нормативной при скате 46˚, что составит 100 х 52 х 0,2 = 1040 кг;
5. эксплуатационная нагрузка на одном этаже составляет 30 х 210 = 6300 кг;
6. для оценки массы фундамента возьмем количество столбов из предварительно составленной схемы и примем их диаметр равным 400 мм, тогда масса 10 столбов высотой 1,5 метра составит 540 кг;
7. вес ростверка — это масса железобетонных балок сечением 400х400 м, которая будет равна 980 кг.

Условный вес деревянного и кирпичного дома.

Статья по теме: Ремонт и восстановление фундамента дома

Суммируя полученные данные, получаем общий вес дома равным 29110 кг. Для определения суммарной площади сечения столбов делим 29110/3,5 = 8317 см 2 .

Тогда площадь сечения каждого из 10-ти столбов будет равна 832 мм 2 , что соответствует диаметру 326 мм. Принимаем диаметр равным 400 мм и определяем, что для данного здания необходимо минимальное количество столбов составляет 9 штук.

Однако, учитывая необходимость прочностного запаса 40%, к установке должно быть принято 13 столбов диаметром 400 мм.

Калькулятор нагрузки на свайный или столбчатый фундамент

Свайный фундамент может выручить в тех обстоятельствах, когда никакой другой тип основы под строящееся здание невозможен или же становится чрезвычайно сложным и невыгодным. Сваи, заглублённые ниже уровня промерзания грунта и достигшие плотных его слоев, способны выдержать очень серьезную нагрузку. Безусловно, это требует правильных расчётов их несущей способности и, исходя из этого и общей нагрузки – количества и схемы расстановки.

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Это, кстати, касается и столбчатого фундамента – возможности опор не безграничны, и чрезвычайно важно правильно распределить нагрузку на них. Значит, необходимо каким-то образом оценить, какую же весовую и эксплуатационную нагрузку будет оказывать планируемое к постройке здание на подобное основание. Быстро и с достаточной степенью точности это поможет сделать калькулятор расчета нагрузки на свайный или столбчатый фундамент.

Ниже будут приведены необходимые пояснения по порядку проведения расчетов.

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Пояснения по проведению расчетов

Безусловно, предложенный алгоритм не претендует на профессиональную точность, но при планировании небольших домов и хозяйственных построек на загородном участке вполне может помочь оценить складывающуюся картину.

Нагрузка, выпадающая на свайный фундамент, в первую очередь включает массу самой постройки, планируемой к возведению.

В калькуляторе предусмотрено внесение площадей стен и указание материала их изготовления. При желании, чтобы получить более корректный результат, можно исключить из площади оконные и дверные проемы. Подсчет площадей стен необходимо провести отдельно, согласуюсь с имеющимся планом или хотя бы наметками на будущее строительство. Правильно рассчитать площадь поможет специальная публикация портала.

Расчет площадей – быстро и точно

Даже простейшие геометрические формулы иногда подзабываются, и это не говоря о более сложных случаях. Ничего страшного: откройте по ссылке статью, специально посвященную расчету площадей – там изложен порядок вычислений, размещены удобные калькуляторы.

Цены на винтовые сваи

Внешние стены и внутренние капитальные перегородки могут отличаться и толщиной, и материалом изготовления. Поэтому пользователю предоставляется возможность внесения двух вариантов стен. Если такой необходимости нет, то просто в поле ввода площади оставляется значение «0».

Далее, следуют поля ввода параметров перекрытий, где также предусмотрены два возможных варианта, например, для пола первого этажа и для чердачного перекрытия. В программу расчета уже внесены необходимые поправки на эксплуатационные нагрузки на перекрытия – вес мебели и других предметов обстановки, динамическое воздействие от находящихся в доме людей и т.п.

Следующий блок ввода данных – это параметры крыши. При выборе типа кровли сразу будет учтена и средняя масса стропильной системы. Кроме того, на кровлю зимой оказывается немалая нагрузка от выпавшего снега. Чтобы учесть этот фактор, необходимо указать зону своего региона по уровню снеговой нагрузки (по предложенной карте-схеме), и крутизну скатов кровли.

Карта-схема для определения своей зоны по среднестатистическому уровню снеговой нагрузки на кровлю

Сваи или столбы соединяются брусом обвязки либо ростверком. Если применяется деревянная обвязка, то не будет большой ошибкой просто включить ее в площадь стен. Но в том случае, когда устраивается ростверк из металла или даже железобетонной ленты – имеет смысл принять его во внимание дополнительно. При выборе этого пути расчета откроются дополнительные поля ввода данных – длины ростверка и материала его изготовления.

Итоговый результат будет выдан в килограммах и тоннах. Получив это значение и зная несущий потенциал опоры, несложно будет определиться и с количеством свай или столбов.

Как оценивается несущая способной винтовых свай?

Этот параметр зависит от особенностей грунта на предполагаемой глубине залегания винтовой части опоры и от размерных параметров самой сваи. Подсчитать несущую способность винтовой сваи поможет специальный калькулятор, к которому ведет указанная ссылка.

Армирование разных типов фундаментов

Плитный

Самая простая схема армирования у плитного фундамента. Как уже говорилось, это одна или две решетки, уложенные одна над другой. Саму решетку чаще всего собирают прямо по месту закладки фундамента. Арматурные стержни раскладывают в соответствии с размерами ячеек и обвязывают места пересечения вязальной проволокой. Схем обвязки достаточно много, если сборка конструкции проводится своими руками, то лучше выбрать самый простой вариант.

Армированный пояс в одну сетку – это раскладка арматуры по схеме, их обвязка и установка решетки на подпорки. Схема в две сетки – это точно такая же установка нижней сетки, а вот верхнюю придется укладывать на специальные хомуты из арматуры. Они имеют разный вид, один из них показан на фото ниже.

Ленточный

Армирование ленточного монолитного фундамента проводится, в принципе, по той же технологии. Только сам каркас собирается в стороне от траншей. Собираются две сетки, которые между собой соединяются отрезками арматуры. И уже готовую конструкцию опускают внутрь опалубки. Устройство армированного пояса с опалубкой – это практически готовая к заливке конструкция. Единственное, на что нужно обратить внимание, это поставить армированный пояс на подпорки. Для этого используют цельные кирпичи, камень или изготовленные подставки из металлических профилей.

В сооружении ленточной конструкции важным элементом является армирование углов фундамента. Именно здесь собираются все напряжения. Существует несколько технологических схем, как правильно армировать углы. Каждая схема имеет определенные тонкости сборки конструкции и соединения арматуры. Поэтому выбирают ту, которая подходит под условия возведения фундамента.

К примеру, одна из них, это армирование с помощью хомутов. Для фундамента в две сетки необходимо два П — образных хомута. Их устанавливают поверх уложенных в углу армокаркасов так, чтобы их концы смотрели по направлению двух стыкуемых траншей. При этом необходимо усилить соединение, поэтому между собой хомуты соединяются дополнительными поперечными арматурами. На фото ниже они показаны под номером 4.

Столбчатый

К армированию сваи надо подходить с позиции вертикальной установки армоконструкции. Перед тем как армировать столбчатый фундамент, необходимо понимать, что это вертикальная установка нескольких арматурных стержней, которые между собой соединены поперечинами из арматуры меньшего диаметра. Как показывает практика, чаще всего эту конструкцию собирают методом электросварки с последующей металлизацией стыков. Конструкции собираются отдельно от скважин и устанавливаются в них в виде готового изделия.

Так как столбчатый фундамент, к примеру, под колонну собирается в виде самой колонны и бетонной подушки под нее, то, по сути, должно получиться армирование ступенчатого фундамента.

Для этого придется собрать отдельно армированный каркас для колонны и для подушки.

Так как размеры последней превосходят сечение первой, то под свайный фундамент этого типа выкапывается скважина сечением больше, чем размеры подушки.

1. После чего собирается опалубка для подушки.
2. Устанавливается армированный каркас.
3. Далее сверху устанавливается каркас колонны, который привязывается к армированию подушки.
4. И последний этап – установка опалубки колоны.

Ростверк

Если производится армирование простых свай для легких строений, заливаемых в скважины, то для их соединения между собой сооружается дополнительно ростверк. По сути, это ленточный фундамент, а значит, в него закладывается армированный пояс, как и в ленточную конструкцию.

Необходимо добавить, что для армирования монолитного столбчатого фундамента с ростверком требуется точный расчет нагрузок, действующих от строения и от ростверка. А значит, придется точно подсчитать количество арматурных стержней в конструкции и их диаметр.

При этом особое внимание уделяется соединению стержней армокаркаса столбов с арматурой ростверка. Выступающие из столба концы арматуры сгибают под углом 90° так, чтобы:

1. Одна из них часть легла внахлест к стержням верхней решетки.
2. Другая к пруткам нижней сетки.

И лучше, если сгибание будет проводиться в разных направлениях расположения ленты ростверка пополам от количества стержней, как показано на фото ниже.

Лента армирования свайно — ленточного фундамента – это единая конструкция, состоящая из двух разнонаправленных каркасов. Поэтому в местах соединения двух частей надо обязательно проводить мероприятия по усилению соединений. Так одно из правил гласит, что идеальный нахлест арматур двух соединяемых конструкций не должен быть меньше 60 см. А значит, выводить из столбов арматурные прутки нужно, как минимум, на 80 см. Это с учетом изгиба.

Нередко к армированию свай и ростверка подходят с позиции быстрого изготовления каркаса. Для чего используют электросварку. Именно в местах соединения двух конструкций этого делать не рекомендуется. Слишком большие здесь присутствуют нагрузки, особенно на изгиб. Поэтому совет – используйте технологию вязки с помощью вязальной проволоки. Тем более, этот процесс не требует больших затрат и умения.

Добавим, что подходить к сооружению фундамента и его армированию надо с позиции правильно подобранной конструкции. Если опорные столбы имеют небольшой диаметр, то подойдет конструкция из трех стержней с треугольным сечением. В остальных случаях используется квадратная или круглая конструкция. Первая из них проще в изготовлении.
