Ттк устройство фальцевой металлической кровли: фальцованная крыша

О материале, который используется при устройстве фальцевой кровли.

Так же фальцевые называют кровли из листовой и рулонной оцинкованной стали, с полимерным покрытием и без. Имеют место применение в данной кровли цветных металлов: меди, алюминия, титан-цинка, такие крыши очень дорогие, но благодаря антикоррозийной устойчивости срок службы до 90 и более лет.

Фальцевые картины — это лист рулона прокатанный через станок, который приобрел нужную для нас форму и загибы профиля, для будущего крепления.

Фальцевые панели изготавливают из оцинкованной стали с толщиной до 0,7 мм. Ширина листа на выходе может быть различной к примеру 545 или 345 мм с ребрами жесткости или без. Как мы и говорили благодаря станкам, приспособлениям можно изготовить картины и узлы под самые сложные конструктивные формы крыши (к примеру при устройстве фальцевой кровли на куполах церквях).

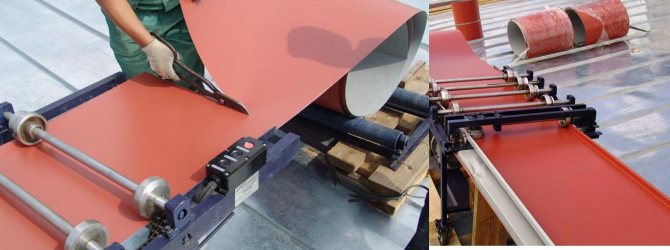

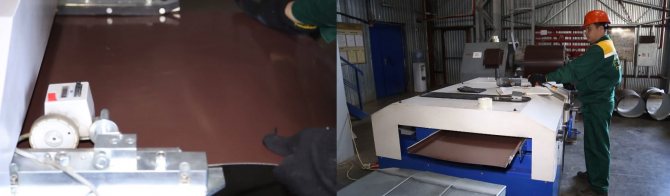

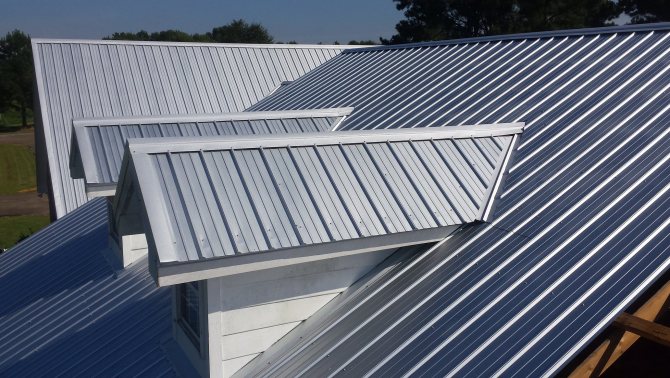

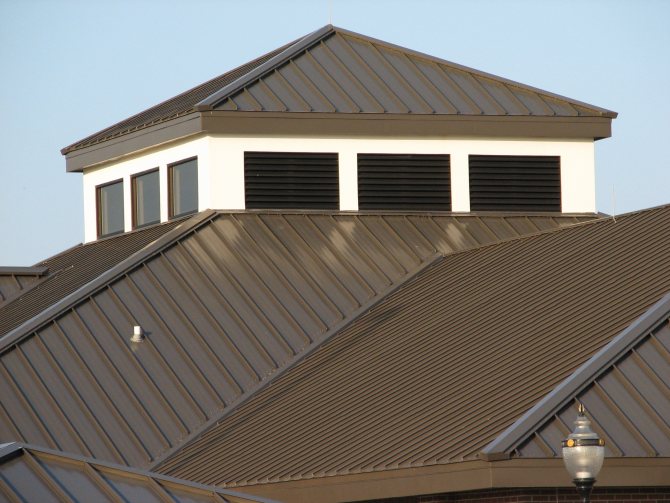

Станок можно привести прямо на объект заказчика, произвести необходимые замеры и начать делать фальцевые картины прямо по месту и размеру. Еще одним преимуществом данной кровли в отличии от всех остальных металлических покрытий, то здесь практически нет ограничений по длине фальцевой панели, ограничением является вся длина рулона в «бабине».

Подгоняя фальцевые картины по всей длине, можно избежать поперечные нахлесты торцов листов. Что приводит к повышению скорости монтажа фальцевой кровли и соответственно ее стоимости. Если пришлось бы стыковать, то нужно будет в этом случае использовать шов — двойной лежачий фалец, что бы не мешать потоку дождевых осадков спускаться по наклону картины вниз в желоба.

На российском рынке имеет место быть Кликфальц, который изготавливается в заводских условиях, крепление происходит без кляммера, за счет линии с отверстиями по зоне замка шва. Такой вид картин называют еще самозащелкивающиеся, при проведении работ по устройству не нужно специального инструмента для прокатки и загиба швов фальца.

Минус такого материала это его стоимость, и если вы например ошиблись в расчетах на стадии формирования сметы, то на заводе вам сделают, так как вы заказали. Соответственно это повлечет за собой дополнительные издержки, а обычная фальцевая кровля изготавливается прямо на месте проведения работ.

Поэтому здесь нужно будет принять решение наиболее подходящее под ваш объект, с ориентацией на присутствие сложных элементов в конструкции крыши.

Стоячий фальц

Одинарный

Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).

Порядок монтажа одинарного стоячего фальца:

1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.

2) закрыть низкий отгиб фальца высоким.

3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).

Двойной

По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой.

Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.

Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.

Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.

Однако, от застоя воды на крыше не спасет даже такой прочный стык, поэтому использование двойного стоячего фальца допустимо лишь на кровлях, имеющих уклон 10° и выше. Считается, что делу может помочь специальный уплотнитель — лента, которую вставляют в фальц перед тем, как его начнут обжимать закаточной машиной.

Реечный

Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.

Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.

Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.

Угловой

Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.

Самозащелкивающийся фальц

Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.

На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.

К достоинствам фальца–«защелки» относятся:

• водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
• простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
• единая панель на весь скат кровли, без дополнительных стыков;
• нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
• доступная цена кровельного материала и монтажных работ;
• скорость в установке кровли;
• особая прочность соединения.

Статья по теме: Течет крыша из профнастила что делать

Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.

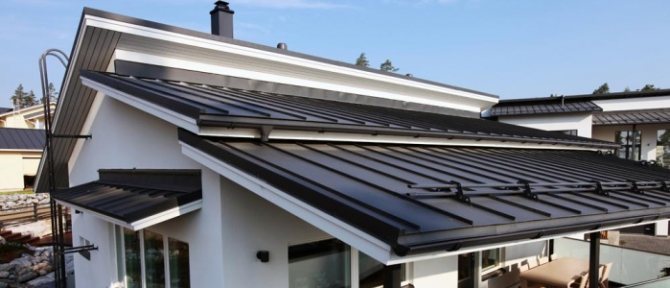

Технология монтажа фальцевой кровли

ТЕХНОЛОГИЯ МОНТАЖА ФАЛЬЦЕВОЙ КРОВЛИ

Фальцевая кровля получила свое название из-за способа соединения листовой кровельной стали в так называемый фальц. Различают два вида фальцевых соединений – это одинарный и двойной фальц.

Одинарный фальц

Двойной фальц

Устройство одинарного фальца возможно на кровлях с уклоном от 30 до 60% (16…30гр.). Двойной фальц надежно защищает вашу кровлю от 5% (2-3гр.) Следует учесть, что при монтаже кровли одинарным стоячим фальцем в местах наибольшего скопления воды (желоба, разжелобки, ендовы) кровельные листы соединяют только двойным фальцем. Перед монтажом фальцевой кровли проводятся необходимые замеры и расчеты требуемого количества кровельных картин и дополнительных элементов кровли (свесы, разжелобки, ендовы, примыкания), а также согласования всех узлов монтажа картин, примыканий, свесов и разжелобок. Очень важным является определение вида водосбора и водоотвода на данной кровле. При монтаже фальцевой кровли существует два вида водосбора: 1- использование подвесного желоба, 2- использование настенного желоба.

Подвесной желоб

Преимуществом подвесного желоба является полный сбор воды, включая даже капли с карниза, также отсутствие дополнительных лежачих фальцев, что делает карнизный свес более надежным. Недостатком является то, что в результате воздействия наледей и сосулек подвесной желоб подвергается деформации. А в случае схода снега и льда желоб может вылететь с крепежа.

Настенный желоб

Устройство

Название фальцевая крыша получила благодаря системе соединения между листами металла, именуемому фальцем. Он представляет собой особый вид шва, который создает самозащелкивающаяся кромка. Чаще всего встречаются крыши с вертикально расположенными фальцами, но существуют и горизонтальные варианты. Кровельщики различают следующие виды швов между листами:

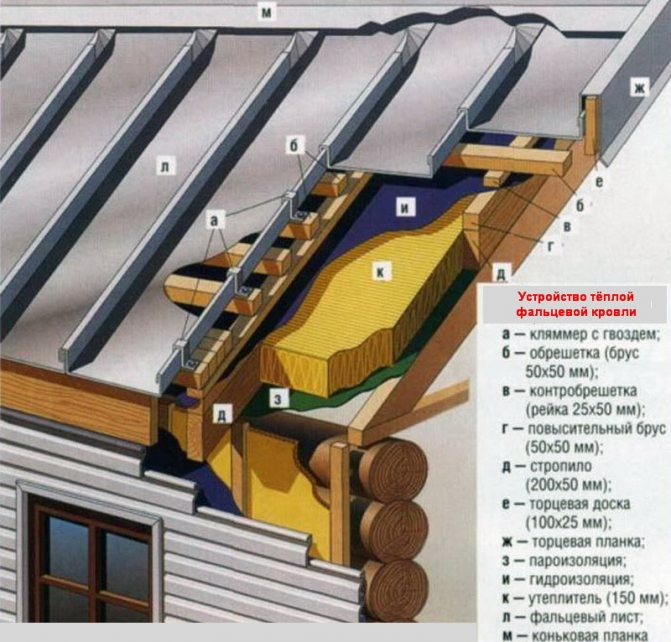

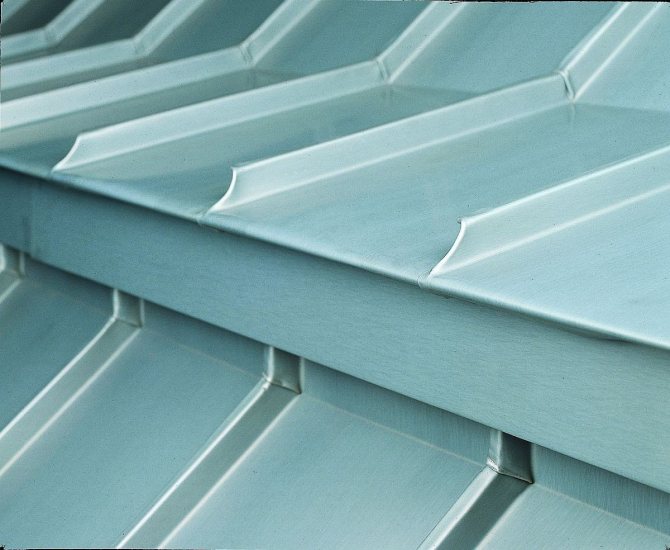

Устройство фальцевой кровли

• Стоячий одинарный фальц. Он представляет собой одинарный гребень треугольного сечения, расположенный вдоль края листа металла. Гребень одного листа, надевают на гребень соседнего и закрепляют на обрешетке ската с помощью кляммеров.
• Стоячий двойной фальц. Такой типа шва, с помощью которого соединяется фальцевая кровля, представляет собой двойной загиб, выступающий над уровнем листа. Технология соединения элементов кровельного покрытия с помощью двойного фальца считается наиболее герметичной.
• Лежачий одинарный фальц. Для того чтобы выполнить монтаж фальцевой кровли с двойным фальцем, по всей кромке листа металла выполняют одинарный загиб. Чаще всего такая технология используется для выполнения горизонтальных швов.
• Лежачий двойной фальц. Устройство двойного лежачего фальца заключается в формировании вдоль края листа загиба, состоящего из 2 витков. По сравнению с одинарным такая технология обладает лучшей защитой от проникновения воды и протечек.

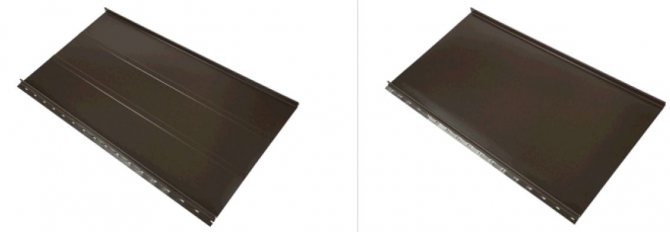

• Кликфальц. Самозащелкивающаяся фальцевая кровля с одной стороны имеет декоративный загиб, который имитирует фальц, а с другой стороны подпружиненный кликфальц. Такое устройство позволяет выполнять монтаж фальцевой кровли быстрее, защелкивая лист металла на предыдущий.

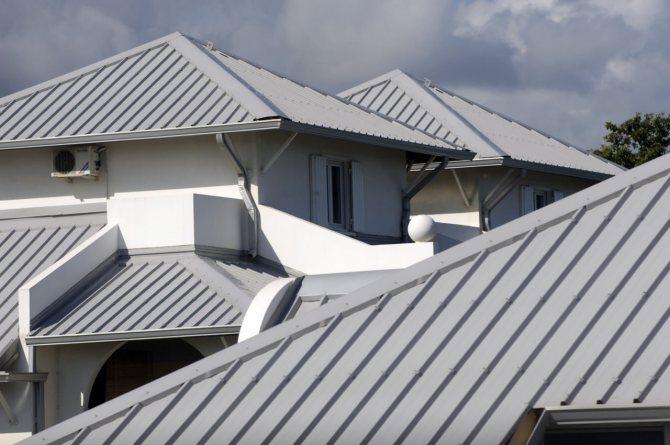

Виды фальцевых швов

Обратите внимание! Строительство и ремонт фальцевой кровли – трудозатратный, кропотливый процесс, качественно выполнить который может лишь кровельщик с опытом. Самозащелкивающаяся технология стала отличным решением для тех, кто по достоинству оценил высокие эксплуатационные, декоративные качества кровли такого типа, но не готов раскошелится на наемных работников.

Особенности и преимущества

У этого материала особая техника монтажа, за счет которой создается надежный замок, предотвращающий утечку воды.

Кровля — это раздельные картины, которые соединяются между собой при помощи фальцев. Изготавливают их из стали рулонного или листового типа с оцинкованным покрытием. Она обрабатывается напылением цветных металлов (алюминий, медь, пурал, цинк, пластизор). Но самым долговечным и оптимальным вариантом считается медь. У этого материала высокая цена, но быстро окупается благодаря своим эксплуатационным характеристиками и изумительному внешнему виду.

Различают 4 вида фальцевых соединений:

• одинарный тип;
• двойной тип;
• стоячий тип;
• лежачий тип.

Первый вариант подойдет, если скаты кровли располагаются под углом больше 15 °. Двойной вариант отличается прочностью, водонепроницаемостью, но для его монтажа требуется больше усилий и материалов. Стоячие фальцы хороши для соединения полос продольного назначения.

К достоинствам фальцевой кровли можно отнести:

1. Разное напыление, что придает кровле индивидуальность.
2. Кровля не протекает за счет фальцевого соединения.
3. Не требуются дополнительные крепежные отверстия, поэтому кровля устойчива к перепадам температурного режима.
4. С гладкой поверхности быстро стекает вода и снег.
5. Разнообразие материалов, технологий монтажа и вариаций укладки рулона или листов позволяет создавать интересное кровельное покрытие, подходящее к зданию, оформленному в любом стилистическом направлении.
6. Благодаря гибкости материала можно устанавливать кровлю на любом типе крыши.
7. Легко ремонтируется и обслуживается.
8. Не требуется монтировать систему стропил, ведь у конструкции очень легкий вес.
9. Длительный срок эксплуатации.

Недостатки имеются у любого материала, и этот не стал исключением. К недостаткам можно отнести следующие свойства:

1. Требуется специальное оборудование, чтобы упростить процесс монтажа.
2. Высокая теплопроводность, поэтому стальную кровлю нужно дополнительно утеплять.
3. Требуется устанавливать молниеотвод и заземление, чтобы обезопасить дом.
4. Требуется обустройство дополнительных узлов, чтобы снизить шумопроизводительность установленных листов.
5. При больших снегопадах лавины снега легко падают на землю с гладкой поверхности, придется устанавливать задержатели для снега.

Виды фальцевых соединений и способы их монтажа

Фальцевым соединением называется неразъемное, но и не жесткое, соединение встык тонких металлических полотен. Слово «фальц» происходит от немецкого «Falz» и переводится как «паз, желоб».

Наибольшее распространение такой вид соединения получил в кровельном деле. Дело в том, что при стыковки листов металла приходится решать вопросы, связанные с их термическим расширением.

Изменение геометрических размеров при температурных перепадах не позволяет реализовать жесткое герметичное соединение. В месте стыковки возникает напряжение материала, приводящее к существенной его деформации. Именно поэтому наилучшим способом сопряжения выступает фальцевое соединение.

Статья по теме: Оптимальный угол двускатной крыши

При фальцовке производится соединение двух кровельных элементов, кромки которых предварительно обрабатываются с тем расчетом, чтобы при их сведении можно было получить фиксирующий шов (рис. 1).

Фальцевые швы бывают трех видов:

Конструктивно швы делятся на две группы:

• одинарные;
• двойные (разновидность — реечные фальцы).

Разновидности кровли

Стоит сравнить некоторые качества материалов, чтобы выбрать приемлемый вариант:

1. Кровля из меди считается самой долговечной, она может прослужить более 150 лет. У нее привлекательный внешний вид за счет особого фактурного рисунка, который имитирует разные материалы. Но стоит она дорого, хоть и окупается при эксплуатации.
2. У алюминиевого варианта легкий вес, он устойчив перед коррозией, разного рода нагрузками, механическими повреждениями. Прослужит такая кровля около 100 лет. Стоит дешевле, чем медная, может похвастаться хорошими эксплуатационными характеристиками.
3. Титан-цинковое покрытие отличается престижным видом, прочностью, надежностью. У этого материала высокий уровень пластичности. Со временем поверхность покрывается патиной (тонким налётом), но это не минус — так она смотрится благороднее.
4. Обычный металл — самый доступный по цене материал для крыши. Прослужить может до 60 лет. Покрытие из цинка обеспечит защиту поврехности от разрушения и коррозии.

Материал для изготовления фальцевой крыши

Для изготовления фальцевой кровли наиболее часто используется оцинкованная и неоцинкованная сталь. Для дополнительной защиты от коррозии может наноситься полимерное покрытие.

Этот материал долговечен, срок его службы превышает 50 лет, и доступен по цене.

Надо учитывать, что сталь со временем теряет свой блеск, поэтому в некоторых случаях для улучшения эстетического вида и увеличения срока службы такие крыши окрашивают. При наличии полимерного покрытия этого не требуется, так как на рынке представлены листы в разной цветовой гамме, но необходимо соблюдать аккуратность при транспортировке и монтаже: специальную защитную пленку удалять только после выполнения работ.

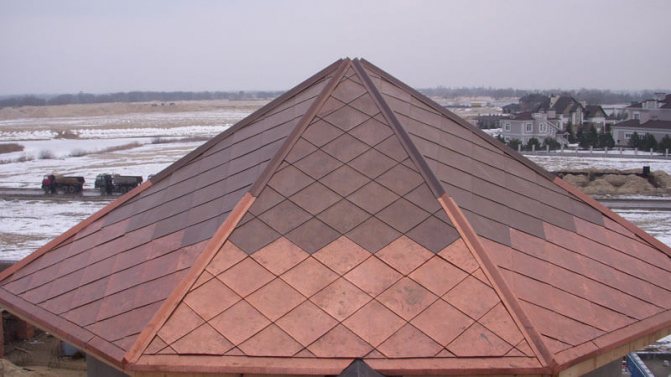

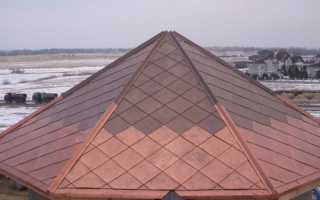

Особой эффектностью отличается медная фальцевая кровля, имеющая красивый яркий вид и большой срок службы. Но, выбирая этот материал, следует учитывать, что он отличается мягкостью и, соответственно, подверженностью механическим воздействиям и достаточно высокой ценой.

Такая кровля обладает инертностью к любым биологическим организмам и со временем покрывается благородной патиной, но не допускает использования при монтаже других видов металла.

Еще одним популярным материалом для фальцевой кровли является алюминий, имеющий яркий серебристый блеск. Отличается достаточно высокой механической прочностью, может служить до 100 и более лет, но при монтаже необходимо учитывать, что этот металл более подвержен температурным колебаниям и вносить соответствующие коррективы.

Кроме того, для таких кровель используется титан и цинк, хотя последний уже имеет меньшее распространение. Но зато популярность набирают различные сплавы, например, титан-цинк-медь.

И, хоть последнего элемента в составе не более 1%, такой материал обладает пластичностью и красивым характерным видом.

Технология монтажа

Кровлю различают не только по материалу, но и по технологии установки. Классикой считается использование листов. А вот рулонные материалы пока более инновационный монтаж. Этот вид фальцевой кровли отличается качественными швами.

К преимуществам рулонной технологии монтажа можно отнести следующие моменты:

• установка стальных листов с полимерным слоем повышает эксплуатационные характеристики;
• можно использовать стоячий двойной фальц, который обеспечивает хорошую степень герметичности материалов;
• легкость выполнения работ, при монтаже используется мобильное оборудование;
• использование технологии в разных сферах монтажа, неважно, какая форма или уклон у поврехности крыши.

Необходимые инструменты

Использование инструмента по назначению наполовину обеспечивает длительность эксплуатации покрытия. Потребуется главный инструмент, которым сооружается зажим и для листового варианта монтажа, и для рулонного. При закатке фальца можно использовать инструмент электрического типа или механическое оборудование.

Электрическая машинка ускоряет работу, ведь она после выполнения закатывания сама останавливается на последнем участке. Второй вариант подразумевает использование специального набора клещей. При их помощи можно создавать двойные или одиночные фальцы.

Но это не все, что потребуется при монтаже. Нужно заранее подготовить и другие инструменты:

• пассатижи;
• молоток;
• киянки;
• ножницы по металлу;
• шуруповерт и дрель;
• уровень.

Дополнительные инструменты зависят от особенностей здания и способа монтажа материалов.

Изготовление и монтаж

Стоит начать с выбора обрешетки. Для ее изготовления обычно используют стальной профиль, деревянный брус или доску. Обрешетка должна быть максимально ровной, без каких-либо углублений.

Пошаговые действия должны быть следующими:

1. Сделать укладку изолирующего покрытия на стропильные фермы. Легкая обрешетка обеспечвает достаточную вентиляцию. При укладке обрешетки должен соблюдаться интервал в 40 см.
2. Установить первый кровельный лист (это делается в виде гребня). Подавать на поверхность крыши листы нужно постепенно.
3. Установить карнизную часть кровли перед началом монтажа.
4. Установить опорную доску на коньковой зоне. Первый с последним листом обычно обрезаются по размерам кровли, чтобы стыки располагались равномерно.
5. На ендове обустрить дощатый настил (он должен быть сплошным).
6. Производить выравнивание листов с нахлестом в 4 см. Использовать для закрепления материала на карнизной зоне верхнюю обрешетку.
7. На торцевых участках фиксировать кровельный материал шайбами и саморезами, между ними устанавливать уплотнительные прокладки.
8. Уложить снеговые барьеры между листами на стыках. Нахлест использовать для создания продольной состыковки листов.

Медная фальцевая кровля

Ребра и конек на материале отличаются прямолинейностью. Если для обрешетки вы выбрали древесину, то покройте ее антисептическим составом. Перед монтажом зафиксируйте по нижним краям карнизы. На начальном этапе устанавливается и водосточная система. Зафиксируйте на обрешетке ендовы, произведите установку интиконденсатной пленки на стропильной системе, чтобы обеспечить качественную гидроизоляцию.

Скаты прямоугольной формы отличаются равными диагоналями. Осуществляйте фиксацию листов по направлению снизу вверх. Если длина ската составляет свыше 6 м, собирайте его несколькими частями. Монтаж осуществляется внахлест. При установке медной кровли можно использовать закаточную машинку: она улучшит герметичность соединения листов. Такая крыша прослужит долго, если установить ее на сплошной настил.

Для обустройства настила следуйте общим рекомендациям:

1. Позаботьтесь о наличии вентиляционного зазора, чтобы он отводил конденсат, образовывающийся внутри кровли.
2. Обрешетка предотвратит коррозию металлических деталей или порчу деревянных элементов.
3. Ставьте обрешетку, чтобы снизить шум, образующийся в помещении при сильном ливне или граде.

Сплошное основание требуется и тогда, когда уровень уклона кровли менее 14 °. Воспользуйтесь силиконовым герметиком после закатки швов, чтобы повысить герметичность соединения листов.

Монтаж фальцевой самозащелкивющейся кровли

В этом случае используются материалы из оцинкованной стали. Листы в форме больших полотен состыковываются между собой специальными желобками. К самым популярным вариантам фальцев можно отнести стоячие и лежачие, которые используют в поперечном и продольном соединении. Осуществить монтаж самозащелкивающихся листов проще и быстрее.

Этот тип кровли поражает разнообразием текстурных форм и цветов. Можно легко подобрать вариант, который идеально украсит здание. При этом не потребуется специального оборудования, всю работу можно осуществить самостоятельно. В итоге получатся идеальное покрытие, и сплошной настил не будет пропускать влагу. Подойдет даже для крыши, у которой угол наклона составляет всего 8 °.

К преимуществам можно отнести:

1. Длительный срок эксплуатации.
2. Можно монтировать на разных кровлях.
3. Обеспечивается надежное соединение, швы отличаются герметичностью в паре с прочностью.
4. У фальцевой кровли хорошие несущие способности.

Если вы решили выбрать фальцевую кровлю и осуществить ее монтаж самостоятельно, то самозащелкивающийся вариант будет самым предпочтительным. Для качественного соединения листов не требуется специальное оборудование. Ремонт такой кровли осуществляется легко: при повреждении любой элемент заменяется на новый.

Хозяин дома существенно экономит на услугах работников, если устанавка фальцевой кровли будет проводиться самостоятельно.

Самостоятельный монтаж

Для подготовки любого из рассмотренных выше соединений потребуется специальный механизм – так называемая машинка для закатывания фальце». Не советуем даже пытаться заменить её каким-либо самодельным приспособлением (или другими подручными средствами), при использовании которых возможно нарушение технологии формирования шва и, как следствие, снижение качества и надёжности образующихся соединений.

Машинка для закатывания фальцев

При невозможности (или нежелании) приобрести машинку для закатывания швов, можно воспользоваться кровельным комплектом с уже сформированными кромками, обеспечивающими получение самозащёлкивающегося фальцевого замка. Последний состоит из так называемого «запирающего зуба», который при наложении одной металлической полосы на другую легко захватывается имеющимся на ней крючкообразным профилем. Для получения надёжного соединения нужно будет просто защёлкнуть замок, на что, как правило, уходит совсем немного времени.

Самозащелкивающийся фальц

Использование готового (сформованного) кровельного материала значительно упрощает монтаж покрытия, а также заметно сокращает время проведения строительных работ. Для обустройства фальцевой кровли помимо машинки потребуется следующий инструментальный набор:

• шуруповёрт, ножницы по металлу;
• клещи, киянка и молоток;
• специальный пистолет для уплотнения швов герметиком.

Особенности монтажа

Крепление кровли

При обустройстве фальцевой кровли необходимо учесть следующие особенности организации монтажных работ:

1. Независимо от выбранного способа соединения листовых заготовок их фиксация на обрешётке осуществляется посредством специальных кляммерных креплений, особенностью которых является их абсолютная незаметность.
2. При проведении монтажа каждая из укладываемых панелей должна быть обращена своим нижним замком в направлении следующего элемента.

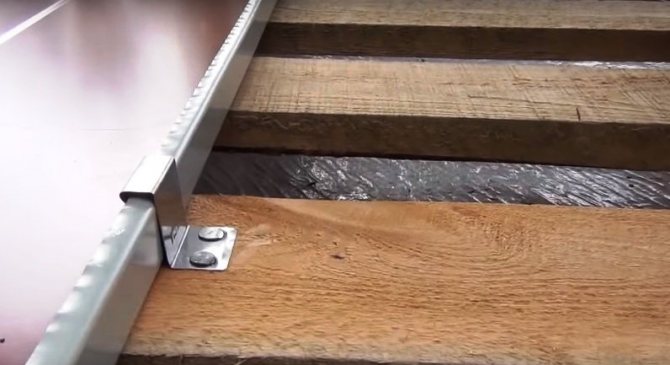

Неподвижный кляммер

В строительстве применяются 2 вида кляммерных креплений: подвижное и неподвижное. Подвижное крепление используется при работе с листами длиной более 8-ми метров, а неподвижное – для сравнительно коротких листов. В состав этих креплений входит также стандартный саморез в комплекте с пресс-шайбой.

Подвижный кляммер

Укладка кровельного настила ведётся снизу вверх с сохранением фиксированного расстояния между продольными стыками. При этом неважно, с какой стороны кровли начинать монтаж; главное, на что следует обращать внимание – это правильная ориентация нижнего замка.

Фальцевая кровля: узлы и их виды ↑

Фальцевая кровля – это покрытие, состоящее из металлических панелей, картин, которые друг с другом скреплены специальным соединением, фальцем. Они бывают четырех видов: одинарные (лежачие и стоячие) и двойные (лежачие и стоячие). Очевидно, что второй вариант – более надежный, т. к. вероятность, что под него проникнет вода или листы со временем начнут расходиться достаточно мала.

Стоячими, которые выступают над поверхностью покрытия, обычно скрепляют металлические полосы, расположенные вдоль ската крыши, а поперек него – соответственно, лежачими. Поэтому крыши, выполненные по данной технологии, можно безошибочно узнать по характерному рисунку продольно-поперечных швов.

Картины соединяют непосредственно на крыше, используя инструмент для фальцевой кровли – ручной или это может быть специальная машинка электромеханическая (кромкогибочная или закаточная). При первом способе соединения желательно дополнительно пользоваться бесцветными герметиками, благодаря которым можно максимально устранить вероятность проникновения в соединение влаги.

Еще одна разновидность металлической кровли – фальцевая кровля самозащелкивающаяся, например, Ruukki . Покрытие в этом случае выполняют по технологии соединения элементов промышленным способом без использования специальных инструментов.

Подготовительный этап перед монтажом кровли

Перед тем как приступить к покрытию фальцевой кровли, потребуется подготовить основание, которое может быть как сплошным, так и в виде обрешетки, изготовленной по стропилам, для которой можно использовать металлический профиль или пиломатериалы.

Важно при изготовлении обрешетки соблюдать размер шага, который предпочтительно делать не более 25-30 см, чтобы не допускать деформации материала во время температурного расширения, а также обеспечивать лучшую сопротивляемость ветровой нагрузке.

Если работы планируется выполнять самостоятельно, то потребуется специальный инструмент для фальцевой кровли, который может быть электрическим, но вполне достаточно использовать и традиционный механический. Потребуются:

• набор клещей или специальной машины для изготовления фальца (если листы не имеют заводских замков);
• молоток или киянка;
• набор пассатижей;
• ножницы для металла;
• строительный уровень.

Также при работе могут потребоваться дрель или шуруповерт.

Как утеплить потолок в частном доме? — здесь больше полезной информации.

Монтаж фальцевой кровли, видео:

Материалы для фальцевой кровли ↑

Подобные покрытия изготавливают из металлов: стали, меди, титан-цинка и прочих.

Какие преимущества имеет ↑

Виды фальцевых швов

Для удобства монтажного процесса металлические листы собирают в один большой на земле. Полученная пластина называется картиной. Фальцавая кровля насчитывает всего 4 способа крепления этих листов между собой.

1. Одинарный (стоячий, лежачий)
2. Двойной (стоячий, лежачий)

Если рассматривать данные виды на лучшую герметичность, то максимальные показатели отмечаются у двойного лежачего фальца. Такая поверхность является практически монолитной и подходит для монтажа пологих кровель. Ну и как вы поняли самым слабым в этом списке считается одинарный стоячий фальц. Он применяется на крышах с уклоном от 15 градусов.

Фальцевое покрытие может быть создано из следующих металлов:

• Самым экономически выгодным продуктом является лист оцинкованной стали. Его очень просто монтировать, а для защиты материала используется обычная краска, которой хватает на 8-10 лет. Конечно красить кровлю не обязательно, но так на ней через несколько лет появятся пятна и начнется коррозия. Эксплуатационный период крыши из оцинкованной стали составляет 20 лет без ремонта.
• Сталь, покрытая полимерной пленкой. Данный кровельный настил без проблем может выдерживать длительное воздействие солнечных лучей, а за счет своей яркой структуры является более привлекательным материалом.
• Самый распространенным металлом считается алюминий. Срок службы такого металла составляет порядка 80 лет. Это очень хороший показатель для сравнительно не дорогого покрытия.

• Жители частного дома с хорошим достатком могут позволить себе обустроить крышу своего дома медными листами. Этот материал очень устойчив к коррозии и с течением времени лишь набирает прочностные характеристики. Как правило, медные кровли служат до 200 лет , что является далеко за пределами эксплуатации самого здания.
• Если вам нужна не долговечная, а самая прочная крыша, то обращаю ваше внимание на сплав цинка и титана. Листы из такого материала устойчивы к коррозии и резким перепадам температур, они отличаются своей жесткостью и способны продержаться на крыше более 100 лет.

Выбор материала будет зависеть от потребности жильца и функционального назначения самой постройки, например, если здание является временным, то лучше не тратить на него дорогие продукты.

Устройство фальцевой кровли: технология монтажа ↑

Подготовительные работы и расчет фальцевой кровли выполняют согласно соответствующим СниП.

Монтаж медной фальцевой кровли производят либо по сплошной, либо по разреженной обрешетке. При этом соблюдение расчетного шага обрешетки строго обязательно. В противном случае листы из стали могут прогнуться, а это вызовет ослабление и возможную деформацию швов. Обрешетку в некоторых случаях, например, для самозащелкивающихся фальцев, выполняют из металлического оцинкованного профиля. Сплошное основание устраивают в местах примыканий, разжелобках, карнизных свесах и т. д., и в случае сложной конфигурации конструкции.

Фальцевая кровля: ГОСТ

Большей популярностью пользуются современные материалы для отделки кровли. Обычный шифер уходит на заслуженный отдых или используется только при строительстве гаражей или различных кладовок. Наряду с этим, фальцевая кровля продолжает пользоваться популярностью. Что это за сооружение и почему оно так полюбилось заказчикам? Об этом, а также о виде обрешетки, которая необходима для такой кровли будет рассказано в статье.

Что такое фальцевая кровля

Фальцевая кровля изготавливается из металлических оцинкованных листов. Получила она свое название в силу того, как эти листы соединяются между собой. На краях листов изготавливаются специальные замковые соединения, которые после стыковки и обработки являются полностью герметичными, при этом нет необходимости в использовании герметиков или других веществ, которые ликвидируют щели. Выбор именно фальцевой кровли объясняется положительными характеристиками, которыми она может похвастаться. Среди них можно отметить:

• привлекательный вид;
• небольшой вес;
• герметичность;
• продолжительный срок службы;
• пожарная безопасность;
• возможность укладки на поверхности сложной формы.

Фальцевая кровля всегда привлекала своим внешним видом. Она смотрится довольно органично среди современной металлочерепицы и профнастила. При этом она обладает уникальной особенностью – полной герметичность. Этого не удается достичь практически ни для какого современного металлического настила для кровли. Связано это с тем, что металлические листы крепятся к обрешетке без использования саморезов. Отсутствие отверстий исключает возможность появления течи в кровле. Это продлевает срок службы не только самого настила, но и всей кровельной системы, т. к. минимизирована вероятность появления грибка и плесени.

Масса кровельных элементов также является небольшой. Это связано с тем, что толщина листов достигает 0,6 мм. Чем меньше давление на стропильную систему фальцевой кровли, тем меньше давление на несущие стены, что положительно сказывается на сроке службы строительного материала. Металл, который используется для фальцевой кровли является идеально ровным, поэтому на нем сложнее задерживаться снежному покрову. Он легко смещается сам или его сносит ветром. Под воздействием высоких температур сама кровля не возгорится, т. к. выполнена из пожароустойчивого материала. При правильном монтаже и обслуживании такая кровля способна прослужить более 50 лет.

Есть у конструкции кровли и свои минусы, которые могут оказаться для кого-то решающими. Основные из них такие:

• необходимость особых навыков;
• непростая система монтажа;
• необходимость в громоотводе;
• отсутствие звукоизоляции.

Установка мансардного окна в кровлю

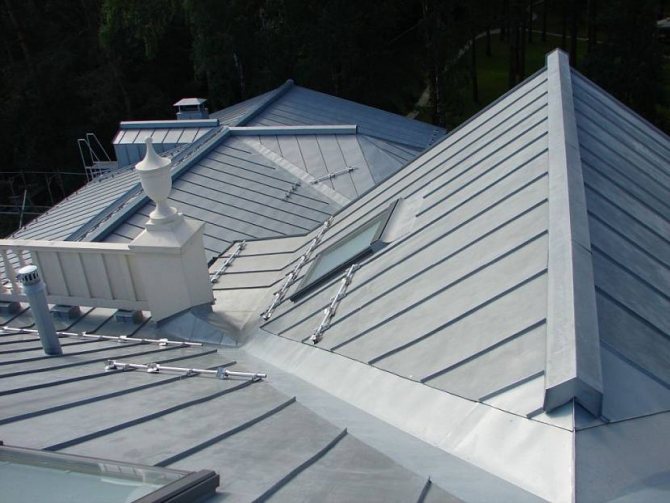

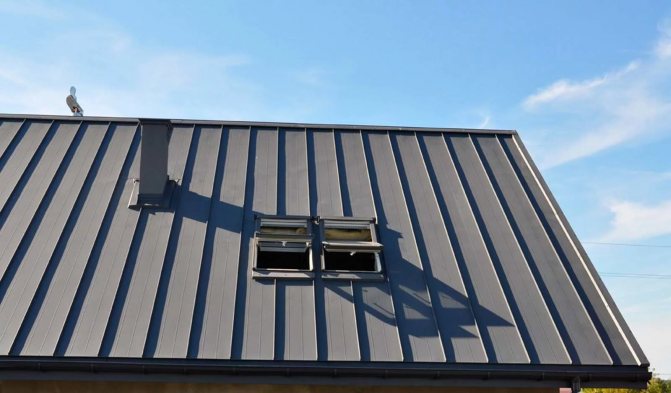

Мансардные окна отлично впишутся в любую часть такой кровли. Чтобы выполнить герметичный монтаж, используются специальные оклады, основные функции которых заключаются в защите от ветра, снега и отводе воды. Материал оклада должен быть таким же, как и материал самой кровли, например, из цинк-титана или меди.

Если соответствие будет не соблюдаться, тогда может во время эксплуатации возникнуть коррозия, вызванная химической реакцией металлов. Оклад окна для фальцевой кровли должен состоять из четырёх элементов: двух боковых, верхнего и нижнего.

Монтаж мансардного окна в фальцевую кровлю состоит из таких этапов:

• Подготовка проёма в кровле. Понадобятся специальные инструменты.
• Установка окна и регулировка. Мастер должен проверить, как закрывается и открывается окно после монтажа и нет ли нежелательных зазоров.
• Установка гидроизоляции с использованием любых современных материалов.
• Монтаж оклада.
• Подвод кровли к окладу.

Нельзя во время монтажа данного элемента дома использовать монтажную пену. Используется любой другой герметик, так как пена быстро разрушается. Если будет нарушена герметизация примыкания окна к кровле, тогда кровельный пирог может отсыреть, что приведёт к образованию грибков и плесени.

Какая обрешетка нужна

Обрешетка под фальцевую кровлю имеет свои особенности и поэтому для нее разработаны ГОСТ. Крепление кровельных элементов должно производиться правильным образом, если этого не сделать, то они могут провиснуть, что нарушит целостность всей плоскости. Именно поэтому для фальцевой кровли необходимо соблюдать ГОСТ. Обрешетка может быть изготовлена из таких материалов:

• металлический профиль;
• деревянный брус;
• доска.

Профиль обязательно должен быть покрыт антикоррозионным слоем, чтобы коррозия не ослабила основу. Деревянный брус понадобится с сечением в 5 см, а доска 10×3,2 см. Стропильная система монтируется по примеру других видов крыш. Обрешетка прибивается начиная с нижней части, от карниза до конька. Доска может крепиться с шагом или сплошным слоем. Если используется первый вариант, тогда понадобится дополнительный слой гидроизоляции, который защитит древесину. Для сплошной обрешетки кровли укладывается пароизоляция, которая способна пропускать воздух. Рекомендуемый шаг для разреженной обрешетки составляет 20 см. В некоторых случаях он может достигать 40 см.

Шаг обрешетки кровли необходим, чтобы обеспечить постоянный вентиляционный канал, который будет способствовать проветриванию подкровельного пространства. Гидроизоляция своевременно отводит влагу, что исключает коррозионное воздействие на металл. Обрешетка под кровельный настил частично снижает шум от падающего дождя, обеспечивая звукоизоляцию. Если кровля имеет сложную форму, в конструкции которой присутствуют ендовы или изломы, то на их месте применяются дополнительные профильные укрепляющие элементы, который усиливают место излома, чтобы кровельные элементы не были повреждены под весом осадков или ветровыми нагрузками.

По ГОСТу обрешетка под фальцевую кровлю укладывается с соблюдением одной плоскости. Она не должна иметь выступов или впадин. В противном случае может произойти повреждение настила и скопление осадков в углублении. Бывают ситуации, когда неровной является стропильная система, чтобы исправить этот недочет применяется двойная обрешетка. Верхний слой в этом случае монтируется перпендикулярно предыдущему. Перед покупкой необходимо хорошо осмотреть доски и проверить их влажность. По нормам для кровли допускается использование древесины, которая имеет влажность не больше 12%. Чтобы уберечь ее от различных насекомых и вредителей, древесина обрабатывается антисептическими составами. Процесс монтажа крыши показан в видео ниже.

Правила монтажа фальц-панелей

Надо сразу оговориться, что фальцевое покрытие кровли укладывается или на сплошную, или на разряженную обрешетку. В последнем случае лучше использовать шаг укладки элементов обрешетки не больше 20 см. Этот параметр выбран не зря. При таком расстоянии между досками человек ногой всегда будет наступать сразу на две доски, чтобы не проломить кровельный материал между ними.

Но по краям кровельной конструкции: у свеса и на участке ендовы, обязательно укладывают сплошную обрешетку. Ширина сплошного настила – не менее 70 см. В качестве обрешетки используют доски толщиною 25 мм и шириною 100 мм.

И еще один момент. К примеру, производители цинко-титановой кровли рекомендуют укладывать ее только на сплошную обрешетку. То есть, приобретая кровельный материал у производителей, обязательно ознакомьтесь с инструкцией по укладке, а также изучите рекомендации.

Обрешетка под фальцевое покрытие Источник iv-proect.ru

Последовательность проведения монтажных операций

Если обрешетка готова, можно переходить к монтажу:

• По свесу устанавливают капельник

  . Это доборный элемент, изготовленный из того же материала, что и фальц-панели. Он закрывает собой последний нижний элемент обрешетки и часть вертикального участка между обрешеткой и лобовой доской, установленной между стропилами. Назначение капельника – чтобы осадки не проникали под кровельную конструкцию.

• Если в системе кровли будут использоваться подвесные водостоки, то на этом этапе монтажа надо установить под желоба кронштейны

  , которые крепятся к обрешетке. Но чтобы картины не пошли волнами, кронштейны утапливают в обрешетку, для чего в последних делают канавки.

Кронштейны под водосток, утопленные в обрешетке, и капельник Источник 74.ru

• Необходимо усилить и сам свес

  . Поэтому вдоль него укладывают по обрешетке оцинкованные полосы листового металла шириною 30-40 см. Уложить их надо так, чтобы полосы сами сформировали свой свес шириною 5 см. Крепятся усиливающие элементы к обрешетке кровельными гвоздями.

• Дополнительно усиливают свес и с нижней стороны

  . Просто к стропилам прибивают костыли, изготовленные из стальной полосы толщиною 5 мм или из профилированного уголка. Костыли устанавливают так, чтобы они подпирали свес крыши. Эти изделия продаются в готовом виде.

Костыли для усиления свеса фальцевой крыши Источник zaounis.ru

Это может быть интересно! В статье по следующей ссылке читайте про цену фальцевой кровли за м2.

• Устанавливают стартовую панель

  . Ее крепят к обрешетке кляйммерами сразу с двух сторон. Шаг крепления 40-50 см. Важно – крепежное изделие должно точно повторять изгибы полок фальцевых панелей.

• Рядом со стартовой картиной укладывают рядовую

  , надевая зажим на изогнутый край. Производят обжим фальца, а с противоположной стороны устанавливают кляйммеры и крепят их к обрешетке. Сегодня производители предлагают картины, в которых противоположная сторона от зажима имеет дополнительную горизонтальную полку. Она располагается в самом низу панели, и именно ею последняя упирается в обрешетку. На этой полке сделаны пазовые отверстия. Через них картину крепят к обрешетке обычными саморезами по дереву. То есть, нет необходимости покупать и использовать кляйммеры.

• Последнюю рядовую картину укладывают у фронтона

  , подрезают по ширине, чтобы не выступала за пределы кровли. Оставляется небольшой участок, который загибают вверх. Этот отгиб используют для крепления картины к обрешетке. Здесь используют кляйммеры. Впоследствии край крыши закроют фронтонной планкой.

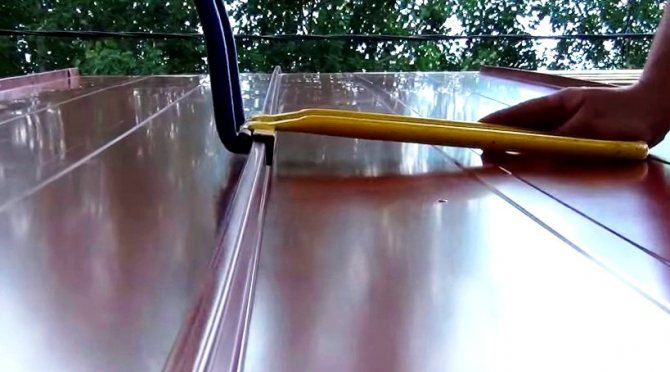

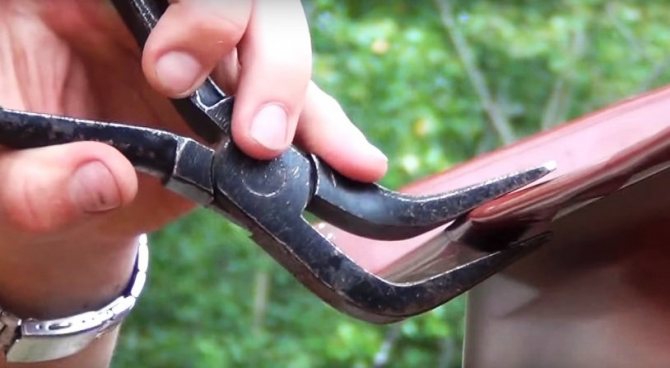

Обжим фальца ручной рамкой Источник krovelshik-ufa.ru Что касается фальцевого соединения кровли. Для этого используют два вида обжимных рамок ручного действия. Первая используется для закрытия горизонтального замка. Вторая для закрытия двойного фальца. Процесс начинают снизу крыши, постепенно перемещаясь вверх. Зажимают фальц равномерно, не оставляя необжатых участков. Сегодня в арсенале мастеров есть электрические обжимные машинки. Это оптимальный вариант для гарантированного качества зажима. С ее помощью за один проход закрывается двойной фальц.

Электрическая фальцезакаточная машинка для обжима фальца Источник schlebach.de

Важный момент. Крепление картин саморезами производят с небольшим недокручиванием крепежных изделий. То есть сначала саморез вкручивают до упора, а затем на четверть оборота его расслабляют. Делается это для того, чтобы металлические картины могли немного смещаться относительно обрешетки за счет теплового расширения металла, что актуально в летнюю жару. Это даст возможность фальцевой кровле не покоробиться.
