Водяные и стержневые теплые полы для обогрева дома – один из самых экономных способов

О водяном теплом поле

Используется бетонная система теплого пола в каменных домах, а также домах с прочными перекрытиями. Обусловлено это тяжестью стяжки и высокой нагрузкой на перекрытие. Снизить вес стяжки за счет снижения её толщины не получится, так как тонкая стяжка нарушит тепловые характеристики пола.

Настильная система монтируется сухим способом, без использования стяжки. В настильной системе трубы отопления укладываются в конструкцию пола и закрываются чистовыми полами.

Плюсы и минусы полов

Каждая отопительная система имеет свои положительные и отрицательные стороны, и предназначена для конкретных условий, в которых она будет эффективнее функционировать, поэтому стоит с ними ознакомиться.

Смотрите видео

Зоны обогрева (голова или ноги)

Отличительная черта тёплых полов от радиаторов, заключается в способе обогрева, а это в свою очередь оказывает существенное влияние на микроклимат в помещении.

К сведению! Благоприятные условия для человека — ноги в тепле, а голова в прохладе.

У нагревательных полов обогрев помещения начинается снизу, тёплый воздух поднимается вверх, и постепенно остывает. Достигая потолок, он практически охлаждается и опускается вниз.

Но такой пол, может оказывать отрицательное действие для людей имеющих варикозное расширение вен или страдающих аллергией. Кроме того, детям на нём слишком долго находится будет жарко, так как у них циркуляция крови происходит быстрее.

Монтаж

Любые ремонтные работы создают неудобство и ощутимо «бьют» по кошельку.

Если монтировать водяную систему «тёплый пол» в частном доме, то в большинстве случаев требуется заливка стяжки. Это лучше и удобней делать на этапе строительства здания. При обустройстве такого пола в отремонтированном помещении, потребуется демонтировать половое покрытие.

После чего, можно приступать к монтажу самой тёплой конструкции, которая состоит из слоя гидро и теплоизоляции, нагревательных элементов и бетонной стяжки.

Наличие бетонного слоя требует длительное время для его застывания, около 28 дней, и лишь потом можно производить укладку финишного покрытия, и пользоваться устройством.

Стоимость самой системы «тёплый пол» и её монтаж зависит от комплектующих, и от отапливаемой площади. Важное значение имеет правильный расчёт количества контуров и шаг укладки.

Если трубы расположены слишком часто, то поверхность будет перегреваться, потребуется снизить температуру нагрева теплоносителя.

Но это экономически не выгодно, так как увеличиваются расходы на материал. Кроме того, снижается эффективность работы пола — чрезмерно длинный контур.

Экономичность эксплуатации

При использовании нагревательных полов, обогрев поверхности равномерный, прогревается воздух на расстоянии 2 метров от полового покрытия.

Это именно то пространство, в котором существует человек. Кроме того, у тёплых полов показатель теплопотерь ниже в 2 раза, чем у батареи, и составляет 10 — 15%.

Так как, укладка полов с обогревом подразумевает наличие «пирога», который не даёт теплу уходить зря через пол (теряется не более 5%), то устройство функционирует более эффективно.

Помимо этого, экономичнее расходуются энергоресурсы (на 30 — 50% чем у радиаторов), ведь происходит нагрев теплоносителя всего до 40-45°С.

Сложность ремонта

Если водяные тёплые полы в частном доме вышли их строя, то найти причину и произвести ремонтные работы сложно, ведь трубы закрыты стяжкой, которую придётся демонтировать. Это работа достаточно трудоёмкая и пыльная.

Кроме того, после устранения неполадок необходимо снова залить нагревательные элементы бетонным раствором и подождать пока он застынет. Однако, нельзя не заметить, что такие поломки происходят крайне редко.

Скорость нагрева

Нагревание водяной конструкции происходит медленно, так как сначала греется жидкость внутри трубы, потом прогревается стяжка, в которой они расположены, и только затем сам пол. Зато и остывают они, также медленно.

Однако, стоит отметить, что тёплые полу лучше и быстрее прогреют частный дом, ведь они покрывают большую площадь помещения.

Микроклимат

Важное значение при выборе системы отопления, играет не только её способность обогревать помещение, но и факторы, оказывающие влияние на самочувствие человека:

1. Влажность воздуха. Полы с обогревом, также как любая отопительная система, сушат воздух. Рекомендовано устанавливать увлажнитель воздуха, это поможет улучшить микроклимат в помещении. Хотя, стоит отметить, что водяные тёплые полы — это устройство способное поддерживать молекулы воды на необходимом уровне, поэтому они предпочтительнее для установки.
2. Сквозняки. Тёплые полы не создают сквозняков, в отличие от батарей, так как имеет малую конверсию (30%). Ещё одна положительная сторона отсутствия сквозняков — пыль будет разноситься меньше.
3. Вентиляция. Если помещение обустроено приточным вентилятором, то требуется контроль входящих воздушных потоков, а тёплый пол с этой задачей не справится.

Сочетание с интерьером

Как и при любых строительных работах, напольное покрытие играет большую роль в создание гармоничного интерьера. При монтаже тёплого водяного пола в частном доме, важно не только правильно вписать его в общую стилистику помещения, но и подобрать модель, которую допустимо укладывать на систему с обогревом.

Лучший вариант —керамическая плитка, дерево не рекомендовано. Хотя есть отдельные модели, которые сочетаются с такими устройствами, они оснащены специальной маркировкой.

Элементы водяного теплого пола

Любой водяной пол состоит из следующих основных элементов:

Труб отопления. Трубы водяного пола укладываются в стяжку пола по непрерывным, замкнутым контурам с рассчитанным шагом и специальным рисунком.

Коллекторного шкафа. Шкаф теплого пола обеспечивает компактную установку элементов управления движением теплоносителя по контурам пола, а также контролем температуры теплоносителя.

Генератора тепла. Нагрев теплоносителя теплого пола происходит в котле отопления дома либо в системе центрального отопления отделенного от радиаторного отопления помещения.

Плюсы и минусы батарей

Батарея давно является основным источников отопления помещений разного назначения.

Чтобы, определиться с целесообразностью их установки в частном доме, следует подробно рассмотреть все их плюсы и минусы.

Видео

Зоны обогрева (голова или ноги)

Принцип действия батарей отличается от тёплых полов, они быстро прогревают воздух, который охлаждается поднимаясь по стенам. У потолка его температура существенно снижается и он опускается в центр комнаты. Именно эти воздушные массы и греют человека.

Стоит заметить, что распределение тепла от батареи происходит не равномерно.

Монтаж

Установка и подключение радиатора в частном доме — это более простой способ обустройства обогрева помещения, который займёт один день. Суть работы заключается:

• в прокладывании труб;
• установке радиатора;
• соединение системы фитингами.

Стоимость самого монтажа обойдётся не дорого, в сравнении с тёплыми полами.

Экономичность эксплуатации

Так как, при обогреве частного дома с помощью радиатора, самый тёплый воздух находится под потолком, а именно через него происходит большая часть теплопотерь (до 30%).

Поэтому эффективность функционирования системы снижается, а расходы на поддержание оптимальной температуры увеличиваются.

Сложность ремонта

Процесс ремонта радиаторного отопления намного проще, чем тёплого пола, ведь отопительный контур находится на виду. Исключение — если трубы замурованы в стене, но даже в этом случаи, устранить неполадку легче.

Скорость нагрева

При подключении радиатора к центральному отоплению, достаточно повернуть вентиль, и поступившая в трубы горячая вода быстро нагрет системы.

Если в частном доме индивидуальное отопление, то потребуется сначала прогреть теплоноситель в контуре, поэтому процесс займёт больше времени.

Кроме того, скорость прогрева зависит от вида радиатора. Быстрее прогреваются алюминиевые батареи, затем идут биметаллические, дольше всех греются чугунные.

Микроклимат

На комфортное существование человека в помещении влияют следующие факторы:

1. Влажность воздуха. Как и полы с обогревом, радиаторы сушат воздух, в связи с этим, лучше устанавливать увлажнители.
2. Сквозняки. Батареи создают сильные воздушные потоки только над собой, поэтому могут сглаживать небольшие сквозняки идущие от окна. С большими холодными воздушными массами они не справятся.
3. Вентиляция. Для контроля потока воздуха от приточного канала, лучший выход — установка радиатора. Горячий воздух от него будет соединяться с холодным, тем самым создавая комфортные условия.

Сочетание с интерьером

С эстетической точки, батареи уступают теплым полам, так как находятся на виду, и их не загородить шкафом.

Хотя сегодня, можно приобрести более облагороженные модели, которые выглядят современно.

Управление циркуляцией теплоносителя

Теплоноситель теплого пола циркулирует по системе труб по замкнутой трассе. Обеспечивает циркуляцию воды, а также управление контурами отопления коллекторный шкаф теплого пола.

Внешний вид коллекторного (распределительного) шкафа напоминает ящик. Собирается коллекторный шкаф из трех групп элементов:

• Насосной группы;
• Коллекторной группы;
• Группы регулировки температуры.

Базовой группой коллекторного шкафа является коллекторная группа, которая состоит:

1. Шаровой кран
2. Расходомер
3. Воздухоотводчик
4. Кронштейны
5. Термометр
6. Корпус
7. Регуляторная головка
8. Сливной кран

Примечание: Сборка коллекторных шкафов может отличаться. На фото примеры готовых комплектов.

Требования к трубам

В качестве теплоносителя чаще используется вода. Гораздо реже встречаются решения, где для этих целей применяется этиленгликоль или антифриз. От правильного выбора труб во многом будет зависеть эффективность работы всей отопительной системы. При выборе трубного материала предпочтение отдается одному из этих вариантов:

• Полипропиленовые трубы.
• Трубы из сшитого полиэтилена. Бывают низкой, средней и высокой плотности.
• Металлопластиковые изделия.
• Медные трубы.

Рекомендуем ознакомиться: Металлорукав в оболочке с ПВХ изоляцией для защиты кабеля

Ориентироваться следует на следующие важные показатели:

• Прочность. Оказывает непосредственное влияние на устойчивость трубопровода к перепадам давления и температуры.
• Устойчивость к появлению коррозии.
• Коэффициент теплового расширения. Должен быть как можно меньшим. Недостаточные значения показателя чреваты нарушением целостности трубопровода и бетонной стяжки. Показатель измеряется в абсолютном удлинении на каждые 10 метров трубы при нагревании до +50°С. Полипропилен способен удлиняться на 80 мм, полиэтилен на 70. Гибридное металлопластиковое изделие имеет показатель 10-15 мм, медь характеризуется наименьшим коэффициентом – менее 10 мм.
• Теплопроводность. Характеризует то, какая доля тепловой энергии будет отдаваться на прогрев помещения.
• Экологичность. Безопасность материала для здоровья находящихся в помещении людей.
• Радиус изгиба трубы. Влияет на возможность строительства схем различной конфигурации. Хуже всего гнутся полипропиленовые изделия (радиус изгиба приравнивается в 8 диаметрам трубы). Полиэтилен можно гнуть без потери качества с радиусом изгиба не более 5 диаметров. Медь и металлопластик очень пластичны, но процедуру сгибания лучше доверить трубогибу, либо использовать пружины. Это позволит в местах сгиба сохранить круглую форму сечения.

Это важно! Число соединений труб в контурах должно быть как можно меньшим. В идеале, каждый контур должен представлять собой цельный отрезок трубы.

Укладка трубопровода производится по одной из двух основных схем – змейкой или улиткой (спиралью):

• В первом случае петли идут от стены до стены с поворотом на 180°.
• Во втором труба идет по кругу от стены до центра комнаты.

Для жилых помещений чаще используется улитка, такая схема обеспечивает более равномерный прогрев поверхности пола. Кроме того, укладка спиралью предполагает только один резкий изгиб, в центральной части схемы. Здесь появляется возможность применять трубы с большим радиусом изгиба.

Контуры теплого пола

Контуром теплого пола называют одну замкнутую трассу теплого пола. В системе отопления дома, контуров отопления пола чаще всего делают несколько. Вот пример:

Важно! Длинна одного контура теплого пола не делают длиннее 100 метров. Превышение этой длины может приводить к быстрому загрязнению контура и слабому прогреву удаленных участков.

В качестве материала для контуров отопления могут использоваться любые трубы отопления. Однако отдается предпочтение трубам, которые можно уложить единой трубой без стыков или со стыками, сделанными на сварке (пайке).

Что выбираем в итоге?

Однозначного ответа, на вопрос — какое отопление лучше: полы с обогревом или батареи, нет. Каждое устройство имеет своим преимущества и недостатки, которые необходимо учитывать при выборе.

Если позволяют денежные средства, и вы строите дом для детей и внуком, то лучший вариант — тёплые полы. При проблеме с финансами, можно отдать предпочтение радиаторам. Ведь каждая система способна обогреть ваш дом и создать комфортную обстановку.

Трубы теплого пола

Лучшими вариантами считаются бесшовные металлопластиковые трубы, трубы полиэтиленовые или медные водопроводные трубы.

Металлопластиковая труба это многослойная конструкция с гладким полимерным внутренним слоем. Внутренним слоем является алюминий, который защищён полимерными PR слоями.

Полиэтиленовая труба это изделие из простого или сшитого полиэтилена выдерживают температуру до 100-110˚ и давление до 10 бар.

Медные водопроводные трубы идеальный, но дорогой вариант труб теплого пола.

Виды радиаторов

Если рассматривать радиаторы, то они выпускаются трёх видов:

1. Алюминиевые — самая распространённая модель. Весь корпус батареи изготовлен из алюминия, что делает её легкой и повышает уровень теплоотдачи. Единственный минус — не высокая прочность.
2. Биметаллические — имеют алюминиевый корпус со стальной или медной сердцевиной. Наличие такой вставки придаёт изделию прочность, оно способно выдержать высокое давление и температурные перепады.
3. Чугунные — классика, они и сегодня пользуются популярностью, хотя обладают внушительным весом и достаточно инертны. Имеют продолжительное время нагрева, но зато хорошо лучше держат и отдают тепло.

Кроме того, радиаторы подразделяются на самотечные и принудительные. Суть работы самотечной системы — прогрев воды в котле, после чего, по закону физики, она поднимается вверх по стояку и опускается при остывании.

Бывают одно и двухтрубные. В батареях с принудительным действием подразумевается наличие насоса, который способствует продвижению жидкости в трубах.

Стяжка теплого пола

Классическим водяным теплым полом, считается теплый пол укрытый бетонной стяжкой. Стяжка не только защищает трубы пола, но выступает накопителем тепла, как радиатор.

Вот несколько общих правил для стяжки теплого пола.

• Стяжка теплого пола должна быть плавающей. Это значит. Что слой стяжки должен быть отделен от базового слоя и стен помещения;
• Трубы водяного пола должны лежать внутри стяжки на 1/3 её толщины, ближе к основанию;
• Толщина стяжки над трубами не должна быть менее 30 мм. Оптимальная толщина 40-45 мм. Именно такая толщина обеспечит равномерный прогрев пола, а не создаст эффект «зебры»;

Для укрытия теплого пола подходят следующие виды стяжек:

• Мокрая цементно-песчаная стяжка с армирующим слоем из сетки;
• Полусухая стяжка на подстилающих плитах с рисунком для укладки труб.

Какая система более экономична

ИК теплый пол является самым экономичным в монтаже и эксплуатации

Обращаясь к вопросу экономичности, можно привести в пример статистические данные анализа работы тепловых контуров, полученных на практике. До 50-30% эффективнее работают нагреваемые полы.

• Поверхность, прогреваемая снизу, способствует более равномерному распределению теплового потока. Высота прогрева как раз находится в комфортной для жизнедеятельности человека зоне – в пределах 2-2,2 метра.
• Система обогрева пола относится к низкотемпературной. Нагрев ее линии не превышает показатель в 45 градусов по Цельсию. Если брать радиаторы, эффективно излучать тепло они начинают при уровне температуры поверхности металла равной 70 градусам по Цельсию.
• Инерция прогретого бетона во многом превышает инерцию даже теплоемких чугунных батарей, поэтому он дольше будет сохранять температуру в жилом помещении.

Подвесные жидкостные отопители во время работы могут достигать температуры 70 градусов по Цельсию, что опасно для маленьких детей вероятностью ожогов при прикосновении.

Подстилающий слой

Для изоляции стяжки, а также теплоизоляции теплого пола по стяжку теплого пола устраивают подстилающий слой. Для него используют:

• Специальные маты, верхний слой которых имеет крепления для прокладки труб (на фото);
• Плиты экстрадированного полиэтилена толщиной 5-10 см;
• Фольгированный полистирол;
• Фольгированный вспененный полиэтилен.

Выбирают подстилающий слой по типу помещения, виду стяжки, её толщине и требованиям по теплоизоляции.

В каком случае быстрее ощущается тепло в комнате

Теплый пол прогревается дольше из-за цементной стяжки

Если брать средние показатели быстроты нагрева здания радиаторами отопления или теплым полом, первые быстрее приблизительно в три раза. Инерция вторых обусловлена необходимостью прогревать всю толщу бетонной стяжки. Переходя на численное выражение, для ощущения тепла в квартире при наличии алюминиевых отопителей необходимо ждать около 20 минут. Такой же объем помещения, оборудованный подогреваемым основанием, наберет комфортную температуру за пару часов.

Что касается реагирования на регулировку, здесь ситуация повторяется – конвекторы, по причине малой инертности, очень быстро нагреваются и остывают, что сразу отражается на температуре воздуха жилья.

Проанализировав все перечисленные за и против, нужно не забыть еще один момент – эстетическую составляющую вопроса. Иногда дизайн интерьера разработан таким образом, что просто невозможно органично вписать в него установленные на стены отопительные элементы. В этом случае единственным решением будет заложить трубу обогрева под пол, хотя в продаже имеется самое изысканное сантехническое оборудование.

Настильная система теплого пола

Описанная выше система теплого пола с стяжкой называется бетонной системой теплый пол. Её существенный недостаток это высокий вес все конструкции. Это ограничивает её применение в домах с ограничениями на нагрузку перекрытия, например, в деревянном доме.

Альтернативой бетонной системы теплый пол является настильная система теплого пола. Она состоит из трех основных слоёв:

• Слоя утеплителя со сделанными бороздами для труб;
• Отражателей;
• И труб уложенных в борозды на отражатели.

Такая конструкция позволяет не укрывать из бетона, а сразу закрывать полами.

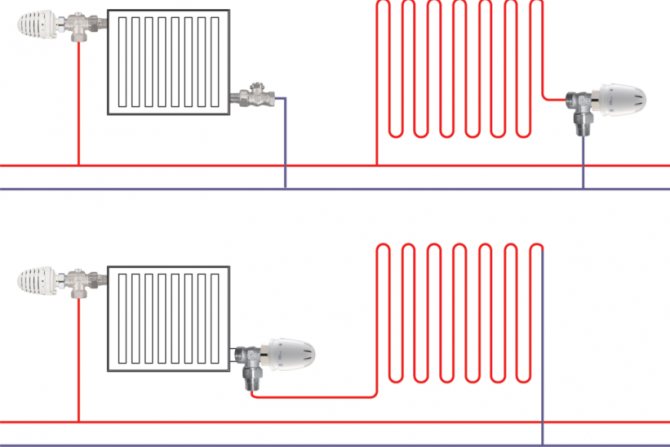

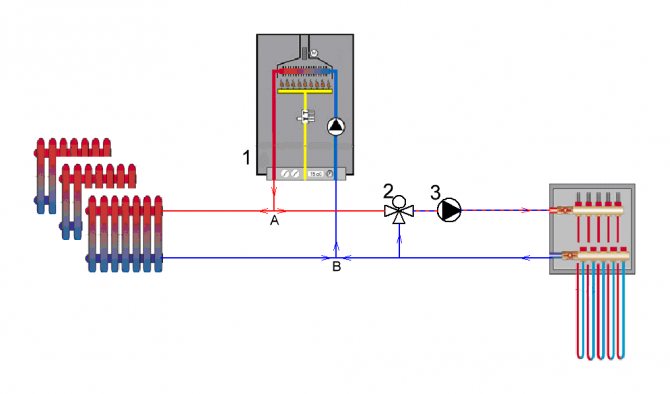

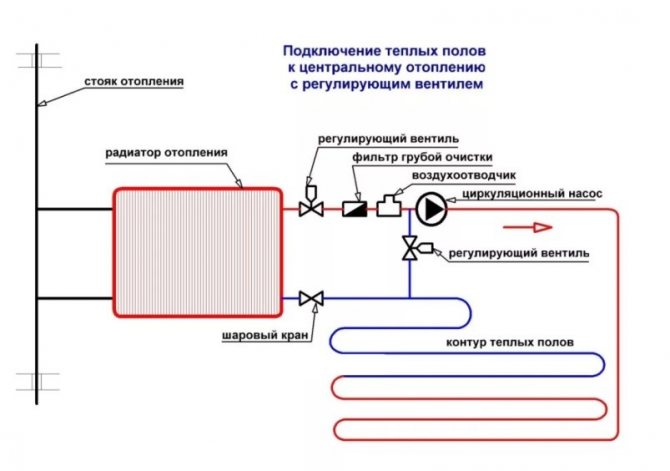

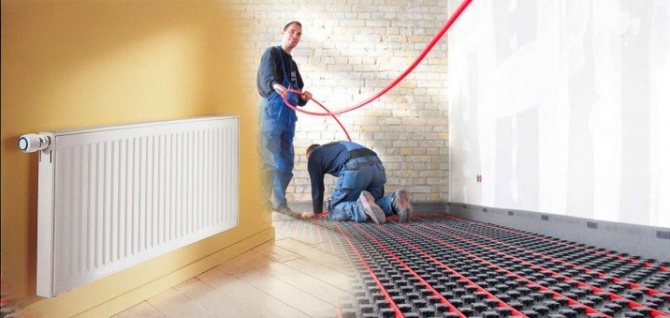

Совмещённое отопление — пол + батареи

Возможно совмещение двух видов отопления в частном доме, когда:

• батареи выступают основным источником тепла, а тёплый пол — дополнительным;
• пол с обогревом — основная отопительная система, а радиаторы — вспомогательная.

При наличии двухэтажного коттеджа, для его отопления, идеальным вариантом будет обстроить на первом этаже нагревательные полы, а на второй обогревать производить с помощью батареи.

Данная комбинация позволяет в полной мере использовать положительные стороны обеих систем, и более экономично осуществлять обогрев дома.

Требования по СНИП

Общий СНИП, регламентирующий вентиляцию и отопление, зарегистрирован за номером 41−01−2003. Есть и другие нормы, среди которых выделяют:

• СНиП 2.04.05-91 (п. 3.58). Регламентирует установку декоративных экранов и решеток на радиаторы отопления.
• СНиП 41-01-2003 (п. 6.5.13.). Указывает на необходимость установки запорной арматуры, за исключением помещений с высокой вероятностью замерзания теплоносителя.
• СНиП 3.05.01-8 (п. 3.18). Регламентирует уклон отопительного контура с длиной трубы более 500 мм.
• СП 40-108-2004 (п.3.2.1). Регламентирует присоединение медной трубы к котлу с алюминиевыми выводами.

Принцип функционирования “теплого пола”

После воздух перемещается в нижнюю область, но сюда он попадает уже холодным. Таким образом получается следующая ситуация – в районе потолка теплее, а внизу температура намного ниже. Аналогично получается и с конвекционным принципом.

А укладка обогрева в пол все меняет. Максимальное тепло располагается внизу, а после, остывая, переходит в верхнюю часть. Такой принцип распределения тепла в значительной степени повышает комфорт жилья. Соответственно, такая система представляется наиболее эффективной.

Составление сметы

Находясь на стадии расчёта отопительного контура, исходите из того, что 1 секция выбирается из расчета на 1,2 квадратных метра помещения. Не забывайте учитывать запас, если в вашей комнате две стены являются смежными с улицей, необходимо добавлять запас до 30%. То есть, на комнату в 15 квадратных метров, соприкасающейся с улицей, в которой будет тёплый пол, рекомендовано устанавливать радиатор с количеством секций не менее 12.

Чтобы создать избыточное межсекционное давление в контуре, необходимо оперировать диаметром подводящей трубы. То есть, от котла до основного коллектора должна идти труба не менее 32 миллиметров в диаметре. Далее, на каждый контур пойдёт труба такого же диаметра, примерно по 4-5 метров на каждое крыло. Это позволит создать избыточное давление в контуре. Далее, необходимо заузить, выбрав диаметр не менее 25 мм до каждого радиатора. При подъеме воды к радиатору необходимо выполнить заужение до 20 мм, включительно.

Использование фитингов при сварке полипропиленовых труб

Больше не всегда хорошо. Использовать везде трубы большего диаметра нецелесообразно, поскольку проходимость воды будет лучше, но ее количество увеличится, что приведет к нагреву большего объёма жидкости. Отсюда лишние затраты на отопление. Подъем теплоносителя на этаж выше осуществляется по трубе не менее 32 мм.

На один радиатор идет установочный комплект. Это два крана, заглушка, кран Маевского, 2-3 крюка. Тройники, переходы, муфты считаются индивидуально, в зависимости от количества радиаторов в доме, их расположения, способа прокладки трубы.

Последовательность действий при прокладке труб

Сама прокладка труб больших трудностей не вызывает. Тут главное правильно состыковать отдельные элементы системы.

Рассказать, как нужно прокладывать трубы в вашем конкретном случае я не могу. Все зависит от выбранной схемы, количества радиаторов, типа котла и многих других факторов. В целом инструкция следующая:

• устанавливается котел в специально отведенном для этого помещении;
• монтируются радиаторы отопления;
• устанавливаются гребенки в коллекторном шкафу;
• ставятся дополнительные элементы (насосы, расширительные баки и так далее);
• все эти части соединяются трубами.

Поэтому дальше я основное внимание уделю тому, как правильно прокладывать трубы между отдельными элементами системы обогрева жилого дома.
