Пеногенератор — это приспособление, которое активно применяется во многих областях. Например, владельцы автомобилей используют его для неконтактной мойки авто. Основной задачей аппарата является формирование пены посредством создания давления. Приобрести подобное устройство в пользование — желание многих, но генератор пены очень дорогой, и не каждый может позволить его. Другое дело, если сделать пеногенератор своими руками.

Бесконтактная мойка

Моющий эффект у такого типа мойки достигается за счет специального автошампуня, который наносят с помощью специальных устройств − это и есть пенные насадки. Сам процесс выглядит так:

• Кузов автомобиля тщательно обливается водой, желательно под большим напором. Это нужно для того, чтобы размочить и смыть большую часть присохшей грязи.
• В соответствии с инструкцией к аппарату приготавливается моющий раствор. Обычно это концентрат автошампуня, разбавленный водой.
• Теперь используется пенная насадка для мойки − автомобиль обильно покрывается пеной, двигаться при этом нужно снизу вверх.

Как работает пеногенератор

Теперь изучим принцип работы такого устройства. А какой он? Работа осуществляется на основе достаточно понятных процессов.

Если коротко, то за счет сжатого воздуха специальный шампунь проходит через пенообразователь и получается готовый продукт, то есть пена. Условно процесс образования делится на два этапа.

• Первичная пена. Струя воды под действием высокого давления через жиклер выходит и смешивается с шампунем. Параллельно в смесь добавляется воздух, подающийся через специальные отверстия. Но такая пена не обладает нужными характеристиками, потому для мытья машины не подойдет.
• Готовая пена. Здесь основную роль играет так называемая таблетка. Смесь, которую мы получили на первом этапе, проходит на высокой скорости через таблетку. Это небольшое устройство, обеспечивающее создание пенной массы с нужными характеристиками. Вспенивающая таблетка изготавливается из проволоки, устойчивой к коррозии. У них есть разная величина ячеек. Важно получить пену высокой кратности. Это непосредственно влияет на качество мытья машины.

Устройство и принцип работы пенной насадки

Теперь давайте поговорим о том, что же представляет собой устройство для получения хорошей пены. Специальная пенная насадка своими руками − дело достаточно хлопотное, трудоемкое и, скорее всего, потребует специальных навыков. Честно говоря, проще купить готовую, ну если не всю, то хотя бы некоторые детали. В комплект входят:

• бутылка из толстого пластика, примерно на 1 л;
• пенораспылитель (вот как раз с его изготовлением и могут возникнуть проблемы);
• всасывающая пластиковая трубка.

Пенораспылитель имеет специальные регуляторы:

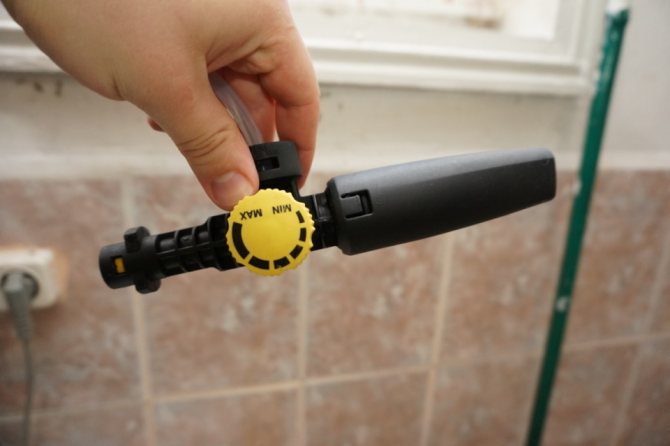

• Первый − барашковый, расположен сверху прибора. Он представляет собой специальный микрометрический винт с жиклером для регулировки отверстия штуцера и применяется для регулирования подачи автошампуня в смесительную камеру.
• Второй − цилиндрический, расположен спереди и представляет собой специальные «лапки» типа утиного клюва, раскрывающегося под углом до 40˚. Это позволяет превратить обычную струю смеси в вертикальный веер и увеличить площадь разбрызгивания.

Ремонт пеногенератора Керхер — DRIVE2

Всем привет, столкнулся с проблемой работы пеногенератота мойки высокого давления Керхер.Пеногенератор пластиковый из дешевой серии Артикул: 2.641-847.0 объемом 0.6 литра.

Работал хорошо, но недолго. Начал не поливать пеной, а плеваться ей. Мотор включается и останавливается в этот момент плевок. И так циклично, плевок за плевком, при этом, перегружая мотор постоянными стартами и остановками.Пересмотрел интернет, и ничего не нашел по поводу ремонта. Написал письмо в поддержку Керхер. Там ответили, что данный пеногенератор пластиковый и неразборный. Только профессиональная серия поддается разборке и замене комплектующих. Был огорчен тем, что его уже не починить, и решил раз так попробую его разобрать. Сломаю значит туда ему и дорога куплю железный, профессиональный.

С этими мыслями начал его разбирать.

Оказалось разбирается он элементарно. На сопле которое крутится, чтобы менять направление пенной струи, есть два пластиковых стопора, которые отгибаются и насадка легко снимается.

В этой насадке располагается сетка. Другая часть на просвет ничего не показала. Подумал забита и решил прочистить. Для этих целей взял тонкую спицу для вязания у жены. Немного надавив, выдавил металлическую штуковину

которая на просвет и оказалась забитой

Там виднелся маленький камушек, который я извлек иголкой.

Все собрал обратно

Заодно решил посмотреть фильтр, фильтр оказался очень грязный, в нем было немерено песка.Решил не искушать судьбу и купить дополнительный фильтр, чтобы еще какую насадку не угробить.

Первый запуск не удался, оказалось сопло это воткнул к верх ногами, разобрал и перевернул ее уже как проф секунд за 10. Вуаля. Тесты показали, что полет нормальный. Операция прошла успешно, все заработало.Пробуем пользуемся.

www.drive2.ru

Пенные насадки: причины поломки

Для того чтобы прибор работал исправно, нужно соблюдать несколько простых правил:

• нельзя бросать пенную насадку на землю, это может стать причиной засорения таблетки или жиклера подачи раствора;
• не стоит бросать прибор на твердые поверхности, так как насадка имеет много пластмассовых деталей, которые могут треснуть;
• после использования пенной насадки промойте ее;
• не оставляйте готовый раствор в бачке насадки, лучше перелить его в отдельную емкость и спрятать подальше от детей.

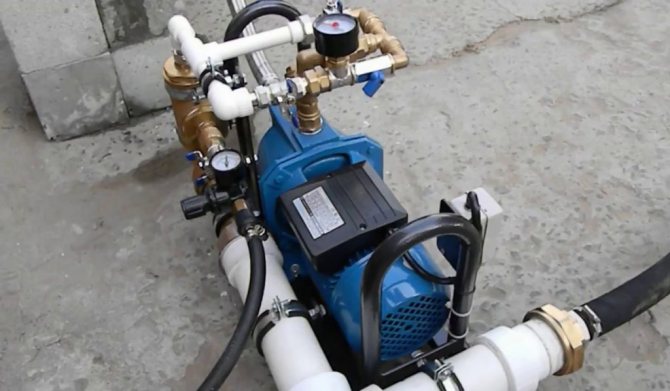

Производство пенобетона — состав смеси

Стройматериал получают разной прочности в зависимости от пропорций компонентов, входящих в состав:

1. Портландцемент нужен в качестве вяжущего.
2. Средней и мелкой фракции песок должен состоять из кварца на ¾ и с менее чем 3% уровнем примесей.
3. Для вспенивания понадобится пенообразователь, синтетический или натуральный.
4. Вода.

Для изготовления 907 кг сырой пенобетонной смеси с плотностью 800 кг/м³ понадобятся:

• 420 кг песка;
• 320 кг цемента;
• 140 л воды в растворе;
• 1,2 кг пеноконцентрата.

Состав материала может отличаться в зависимости от назначения. Для первого ряда можно сделать более прочные и тяжелые изделия. Для верхних рядов подойдут облегченные и менее теплопроводные блоки.

Что такое пенная таблетка? Почему она выходит из строя?

Одной из основных деталей устройства является таблетка для пенной насадки. Именно она отвечает за качество пены и ее количество. Выход из строя этого элемента может полностью парализовать работу мойки.

• произошел износ пенной таблетки из-за частого использования прибора;
• сеточка забилась песком или грязью, поскольку прибор часто бросали на землю;
• внутри таблетки засохли остатки моющего раствора, так как прибор не промыли после предыдущего использования;

На больших коммерческих мойках сеточка меняется довольно часто − раз в 2-3 месяца, а в домашних условиях одной таблетки хватает на несколько лет, конечно, при условии правильной эксплуатации.

Модернизация

Для того, чтобы осуществить доработку пенной насадки, потребуются следующие материалы и инструменты:

1. Насадка.
2. Карбюраторный жиклер.
3. Метчик диаметром 5 мм.
4. Сверла.
5. Сетка, изготовленная из нержавейки.

Сначала нужно сверлом Ø6 миллиметров просверлить отверстие с той стороны, где создается пенная смесь. При помощи метчика сделать отверстие для жидкости, чтобы туда можно было вставить жиклер. Раньше вода проходила свободно, а теперь на ее пути дополнительное препятствие. Теперь вода начнет распыляться еще сильнее.

Чтобы пены было больше, нужно увеличить подачу воздуха. Делается это с помощью сверла Ø 1 мм. Отверстие высверливается сверху насадки. Необходимо, чтобы оно точно совпало с отверстием, закачивающим жидкость из бочка. Затем следует сверлом Ø 7,5 мм рассверлить отверстие в том месте, где пена выходит. Получается, что камера смешивания жидкостей становится намного больше. Дальше, самым мелким сверлом сделать четыре отверстие крест на крест. Остается установить сетку. Она ставится в заднюю часть, где изначально находилось сопло, которое необходимо сразу убрать. Вставлять ее можно в несколько слоев через прокладки. Этот момент зависит от того, какая пена необходима.

Получается не насадка, а усовершенствованная заводская. Работает отлично, при условии, что все сделано правильно.

Как изготовить таблетку своими руками

Что же делать, если причиной поломки стала неисправная сеточка, а машину нужно помыть срочно, да и тратиться не хочется. Выход один − изготовить такое устройство, пенная таблетка, своими руками, тем более что сделать это очень просто. Дело в том, что таблеткой эта штука называется только из-за формы, а на самом деле это небольшой цилиндр из прессованной проволоки. Поэтому изготавливается пенная таблетка своими руками очень просто. Для этого нужно взять обычную металлическую мочалку для мытья посуды и спрессовать ее в плотный комок.

Альтернативный вид резервуара

При сборке генератора пены собственными руками выбор правильного резервуара имеет особое значение. Простые способы были изображены ранее. Есть ещё один вариант.

Сделать пеногенератор для автомойки своими руками не составит особого труда. Чтобы сформировать пеногенератор своими руками для мойки авто из пропан-баллона, необходимо использовать сварку. Нужно заварить все прежние отверстия и сделать 2 новых: одно в нижней точке конца, второе — в середине. Сварить трубы с фитингами.

Можно употреблять как цанговые адаптеры, так и муфты. Главное, что этот компонент установки генератора пены, созданный своими руками, выдерживает давление, которое формируется компрессором.

Для наибольшего удобства люк может быть сделан для пеногенератора. Контейнер должен быть целиком воздухонепроницаемым. Нижнее соединение бака подключается напрямую к компрессору, верхнее соединение подключается к распылителю. Как можно наблюдать, принцип включения резервуара с пропан-баллона такой же. Однако период работы и надёжность во много раз выше.

Как промыть пенную насадку

Для того чтобы пенная сеточка служила вам дольше, после каждого использования нужно обязательно промывать пенообразователь. Делать это нужно так:

• присоединить насадку к пистолету мини-мойки (если вы уже успели все разобрать);
• снять бачок для реагента и слить остатки моющего средства в другую тару;
• тщательно промыть бачок;
• нажать на «курок» пенного пистолета и держать его до тех пор, пока из насадки не пойдет чистая вода.

Проводите такую процедуру после каждого использования мойки, иначе пенная таблетка может засориться. Остатки моющей пены могут забивать жиклер или саму сетчатую таблетку, спрессовываться внутри и перекрывать выход пены. Если так случилось, сеточку можно попробовать починить. Для этого ее нужно вынуть и замочить в керосине на некоторое время, после чего попытаться прочистить механическим путем при помощи спицы или толстой иглы. Если вышеуказанные манипуляции не принесли желаемого результата, то пенную таблетку придется заменить.

Материал для изготовления

Пеногенератор для мойки можно сконструировать из легкодоступных материалов, некоторые из которых многим владельцам авто со стажем даже не придется покупать.

Для постройки можно использовать:

• емкость объемом больше 5 л. Лучше всего подойдут баллоны от фреона, пропана либо другие емкости подобного типа. Возможно использование толстостенных пластиковых опрыскивателей для огорода;
• компрессор для нагнетания давления в ресивере. Минимальное значение составляет порядка 6 Атм;
• шланг с минимальным сечением 20 мм:
• в качестве пенной таблетки можно использовать поролоновую губку, леску либо тонкую проволку. Возможно использование аэротора;
• ограничитель вспенивающего наполнителя можно изготовить из сетки с крупными сотами;
• переходник, а также соединительные элементы, которые можно приобрести в любом магазине сантехники;
• фумлента для уплотнения резьбовых соединений;
• пистолет для подачи готового раствора на кузов авто. Рукоятку с насадкой можно приобрести в местах товаров для сада и огорода.
• желательно установить манометр.

Инструмент

Сконструировать пеногенератор для мойки, как и отремонтировать либо обслужить авто, невозможно без определенных инструментов. Для работы вам потребуются: болгарка, рулетка, штангенциркуль, гаечные ключи, пассатижи, нож. В работе с металлической емкостью может потребоваться сварочный аппарат. В любом случае многое будет зависеть от выбранной вами конфигурации устройства.

Принцип работы парогенератора

Парогенератор характеризуется очень простым принципом работы:

1. Мойщиком осуществляется заправка баллона водным раствором и моющим средством, а после плотно закрывает горловину для обеспечения герметичности.
2. Далее компрессор должен быть подсоединён и накачана вода до необходимого давления.
3. Во время открытия клапана пистолета происходит выдавливание раствора воздухом. Это выполняется через жиклер. Здесь наблюдается первичное образование.
4. Вспененный раствор, который имеет большую скорость, «врезается» в преграду – сетку пенообразующей таблетки, проходя которую он разделяется. В результате чего образуется мелкодисперсная пена.
5. Пена поступает к пистолету, а после подаётся на моющуюся поверхность через форсунку.

При необходимости мойщик имеет возможность отрегулировать подачу пены на пистолет.

Как сделать устройство совершеннее

Практика построения самодельных пеногенераторов позволяем выделить все новые направления их модернизации. И если основные чертежи остаются прежними, то отдельные элементы легко заменяются.

К примеру, вспенивающий элемент на основе проволоки или лески легко заменяется на кусочек поролоновой губки. Достаточно ее хорошо закрепить в проводной трубке. Вместо огнетушителя успешно используется пропановый баллон.

Альтернативный резервуар

Альтернативным вариантом изготовить ручной пеногенератор станет обычная пластиковая канистра. В этом случае удается для крепления обоих штуцеров использовать крышку горловины.

К одному штуцеру изнутри крепим пластиковую трубку. Внутри за счет плотной набивки леской готовим вспенивающее устройство. Снаружи закрепляем шланг с распылителем на конце.

Второй штуцер оставляем свободным для подключения компрессора. Так готовится самая простая бесконтактная мойка своими руками.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Выгоды использования пеногенератора для мойки авто

Генератор пены продаётся в магазине, который торгует оборудованием для профессиональных автомобильных моек. Цена покупного пеногенератора от 10 тысяч. А если брать брендовый аппарат, то придётся заплатить в два раза больше. Такие затраты не каждому по карману. Поэтому ниже приведена небольшая инструкция, как самому сделать пенный генератор и потратить на его изготовление всего от 500 до 2 тыс. рублей. Кроме экономии денежных средств, владелец самодельного генератора получает такие выгоды:

• экономия времени — мойка активной пеной автомобиля происходит быстрее, примерно на 10–15 минут;
• моющее средство расходуется эффективнее и экономнее;
• активная пена исключает использование губки, что помогает защитить лакокрасочное покрытие от механического воздействия;
• пеногенератор позволяет тщательнее вымыть труднодоступные места.

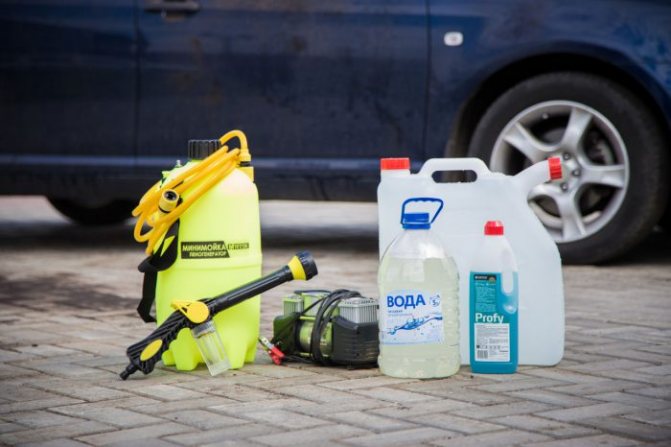

Пеноген из садового распылителя

Из обыкновенного опрыскивателя можно буквально за несколько минут сделать своими руками небольшой пеногенератор.

Первый этап работы: на тонкой воздушной трубке, расположенной внутри аппарата делается 5-6 отверстий шилом, через которые воздух будет попадать в мыльный раствор.

Затем в железный наконечник, установленный на пульверизаторе, вбивается жесткая губка, она создает дополнительное давление на выходе, выполняя функцию пенной капсулы.

Для создания усложненной модели, которую можно подключить к компрессору, необходимо удалить насос опрыскивателя и заглушить его отверстие, превратив в крышку для залива мыльного раствора.

Затем на баллоне делаются два сгона для подачи пены в шланг и закачки воздуха с регулировкой в виде однопоточного крана. Перед шлангом устанавливается пенная таблетка и кран.

• Автомобильное зарядное устройство своими руками — пошаговое описание как сделать зарядку для АКБ (85 фото + видео)

• Ремонт рулевой рейки своими руками: пошаговый мастер-класс и инструкции как восстановить рулевую рейку (100 фото)

• Полировка стекла автомобиля своими руками — самостоятельная полировка лобового стекла от А до Я (140 фото и видео)

На муфте для подключения компрессора можно сделать отвод с маноментром. Максимальное давление, которое может выдержать корпус опрыскивателей емкостью от 10 до 20 л, составляет 4 бар.

Как сэкономить на материалах?

Как показывает практика, найти все необходимое в гараже удается не всегда. Выход один — экономить. Для этого действуйте следующим образом:

• всегда покупайте новые детали, чтобы впоследствии не переплачивать по несколько раз;
• хорошо поройтесь в своем гараже или гараже своего друга (с согласованием, конечно). Большую часть запчастей можно найти в старых «залежах».

При отсутствии необходимых элементов затраты на покупку компрессора составят около двух тысяч рублей. Но можно схитрить. К примеру, как вариант — демонтировать нужное оборудование со старого грузового авто.

Если среди знакомых найти нужное оборудование не удается, то можно посмотреть объявления о продаже машин на запчасти.

В крайнем случае, можно отправиться на автосвалку, где старых ЗИЛ-130 предостаточно. При этом нужную деталь можно получить за «копейки».

Перед покупкой внимательно проверьте агрегат. На нём не должно быть потёков масла и других дефектов. В противном случае работать с компрессором опасно.

Даже если вам удастся запустить пеногенератор для мойки, сделанный своими руками, но оснащённый дефектным компрессором — 1-2 чистки и аппарат выйдет из строя.

Плюсы и минусы

Самодельный генератор штука хорошая, если к его сборке подходить с умом и с правильными руками, поэтому преимущества следующие:

1. Образование пены из жидкости происходит тщательно, без потерь.
2. Получается качественное средство для мытья транспортных средств.
3. Расходуется пена по усмотрению хозяина автомобиля. Кроме того, консистенцию пенной смеси выбирается также индивидуально.
4. Баллон объёмом в 50 литров способен отмыть до 15 автомобилей.

Среди недостатков отметим всего два:

• как было сказано ранее, перекачка воздуха – основной недостаток самодельного пеногенератора;
• возникнет нужда в установке своего рода компрессора.

Существует и такое, что оборудование создаётся из огнетушителей. Но это крайне небезопасно – создавать пеногенератор из огнетушителя.

Как использовать самодельный генератор пены?

Поэтапно процесс использования генератора выглядит так:

• Через основное отверстие – горловину, заливается вода, желательно очищенная, на 60% от объема;
• В воду, опять же через горловину засыпается моющий концентрат в соотношении 10-18 грамм на 1 литр воды;
• После первых двух этапов, закрывается кран и горловина;
• Запускается компрессор;
• Подается воздух в емкость;
• Подключается шланг с пистолетом;
• Следует очень медленно открывать кран;
• Наносится пена (ее густоту вполне можно регулировать насадкой для полива или пистолетом, смотря что установлено в виде распределителя);
• Пена должна находится на поверхности авто в течении 15-20 минут;
• После подачи пены, можно ополоснуть емкость и залить туда воду и так же, как наносилась пена, смывать ее, но уже чистой водой.

Статьи по теме:

• Важность КБМ при оформлении страхового полиса ОСАГО Понятие КБМ было введено Российским Союзом Автостраховщиков (сокращенно РСА) в 2013 году, коэффициент бонус-малус (именно так расшифровывается аббревиатура) предназначен для того, чтобы […]
• Новые бланки ОСАГО с 1 июля 2019 Последнее время подделывание страховых полисов авто встречается часто, и чтобы решить эту проблему, принято решение ввести новые бланки ОСАГО с 1 июля 2016-го года. Новые бланки ОСАГО с 1 […]
• Разрешается ли водителю пить квас при управлении автомобилем Многие водители часто задают вопрос, можно ли пить квас за рулем, не последует ли наказание в виде лишения прав за употребление этого напитка. В этой статье мы попытаемся разобраться, […]

Техника безопасности

При изготовлении пеногенератора нужно учитывать, что емкость в опрыскивателе выдерживает давление до 4-5 атм. Нагнетая в него воздух, следует обязательно следить за показанием манометра или контролировать давление клапаном сброса.

Устройство запрещается использовать его не по назначению, заливая в емкость токсические или легко воспламеняемые вещества.

Во время работы с пеногенератором рекомендуется применять спецодежду и индивидуальные средства защиты, чтобы избежать попадания пены в глаза и на чувствительные части тела.

Детали и узлы

Критически важными узлами описанных здесь и далее пеногенераторов являются:

1. пассивный барботер;
2. сетчатый фильтр;
3. обратный клапан;
4. распылительная насадка.

Барботер

Пассивные барботеры для моечных пеногенераторов продаются по названием пенных таблеток. Любители, как правило, делают пенные таблетки сами из стальной кухонной губки (скребка, «ёршика»). Но – не надо.

Качественная фирменная пенная таблетка это путанка (ударение на первом слоге) из круглой нержавеющей проволоки, см. рис.:

Пенная таблетка для пеногенератора

Стальная губка, во-первых, не рассчитана на длительную работу под давлением в активной среде. Во-вторых, в ней (стальной губке) много тонких острых краев. Активная пена «отщипывает» от них микрочастицы твердого металла. Неплохой абразив, правда? И – на сверкающую краску. Машина начинает терять вид после 3-10 моек, в зависимости от качества ее покраски.

Сетка

Сетчатый фильтр:

1. начинает пенообразование в инжекционном генераторе с наддувом;
2. служит активным барботером в генераторе пены с двойным барботированием (см. далее);
3. может стать основой очень хорошего самодельного пассивного барботера, ничем не уступающего лучшему фирменному.

Прикупить для последнего случая кое-что придется, но совсем недорого, в каком-нибудь хозмаге ((«Все для дома», водопроводно-сантехническом и т.п.). Там, правда, не всегда знают, что это такое. Частенько просто ставят ценник без наименования товара. Поэтому давайте и мы присмотримся получше.

Отвинтите колпачок с излива смесителя кухонной мойки или умывальника (стрелка на поз. 1 рис. ниже). Делается это просто рукой, если другой придерживать «гусак». Рассмотрите отвинченное. Видите сеточку (поз. 2)? Надвите пальцем, вылезет сетчатый фильтр. Его крышечка снимается, если поддеть ее зубочисткой и т.п. в любое их боковых отверстий, стрелка на поз. 3. Сетки точно так же выдавливаются пальцем (поз. 4).

Бытовой водопроводный сетчатый фильтр

Примечание: вы, возможно, удивитесь – а сколько же там грязи! На такой случай – сетки чистятся старой зубной щеткой под слабой струйкой воды. Признаки засорения – струя из крана дергается, рано разбивается на капли, брызгается.

Теперь запомним, что надо искать, или берем с собой для образца – показать молоденькой, толерантно-политкорректной уверенной в себе продавщице. Дома разбираем «новый, хороший» фильтр и срезаем упор с крышки (стрелка на поз. 4). Зачем? 3-4 сеток не хватит для пеногенератора. Недостающие можно, во-первых, вырезать из старого ситечка от китайского заварника; набивают их, сколько поместится. Такая штука сгодится и на фильтр, и вместо пенной таблетки (установочные диаметры 20/18 мм) в производительный пеногенератор. Пенку дает на загляденье – высокократную, густую, хоть снежки из нее лепи.

Во-вторых, дополнить фильтр можно и синтетическим войлоком, срезанным с мягкой кухонной губки (см. рис.). Срезать надо с недохватом по толщине, чтобы не прихватить клеевого слоя. Фильтр с таким дополнением пригоден на активный пневмобарботер и пассивный в ручном пеногенераторе.

Клапан и насадка

Самодельщики ставят в свои генераторы пены покупные лепестковые клапаны или делают их сами «по образу и подобию» стандарных. Для чего требуются точеные детали и некоторый опыт слесарных работ. А мы сделаем дома «на колене№, то бишь на рабочем столе, шариковый клапан. Его пропускная способность ниже, а замедление на срабатывание больше, чем лепесткового, но нам же не турбобур крутить, а шариковый клапан очень долговечен и надежен.

Купить придется бронзовый водопроводный тройник на 1/4″ – 3/4” (крестовину, если генератор с манометром) с наружной резьбой (тип ННН), подобрать к нему шарик от подшипника подходящего диаметра и отрезок трубки; чертежи и пропорции обратного клапана для самодельного пеногенератора даны на рис.:

Чертеж шарикового клапана для пеногенератора

Сборка производится таким образом:

1. в тройнике/крестовине сверлятся в один проход отверстия для упора;
2. один из торцов отрезка трубки для седла клапана зенкуется обычным спиральным сверлом;
3. седло вкладывают в тройник/крестовину и ставят его/ее на стол седлом вниз;
4. вкладывают шарик и легкими ударами молотка через твердую деревянную палочку подгоняют его к седлу;
5. седло снаружи фиксируют от выпадения силиконовым клеем, выдавиться под давлением ему не даст присоединительный фитинг;
6. ставят упор, фиксируют силиконом или зачеканивают.

Примечание: самодельный шариковый клапан на первых порах может немного подтравливать, но после 3-4 включений/осечек воздуха шарик «прибьет» себе седло до полной герметичности.

Чертежи распылительной насадки для генератора моечной пены даны на след. рис.:

Чертеж распылительной насадки для пеногенератора

Если пена подается просто по шлангу без пистолета (что, конечно, неудобно), вместо резьбового гнезда вытачивают штуцер-«елочку» под шланг. Длину насадки уменьшать нежелательно, т.к. она служит и стабилизатором «мятой» в шланге пены. Изготовление насадки дело довольно-таки сложное:

1. сверлится сквозной канал D6;
2. вытачивается резьбовое гнездо, заготовка обтачивается по форме снаружи;
3. с правого (по чертежу) торца заготовки под наклоном сверлятся 2 отверстия D6, сходящихся V-образно в 27 мм от торца. Это сложная и ответственная операция;
4. с левого по чертежу торца насверливается канал D9 на глубину 270. Желательно после сверловки пройти его разверткой, т.к. шероховатости в канале сильно «бьют» по кратности пены;
5. с правого торца тонким узким резцом выбирается лишний материал. Это самая тонкая операция;
6. проверяется посадка насадки на пистолет и подгоняется зашлифовыванием левого торца, см. рис.

Варианты резервуара

Инжекционный пеногенератор лучше делать на основе порошкового огнетушителя, и здесь есть подводный камень – его штатный барботер. Первые порошковые огнетушители были пластиковыми сосудами с крышкой, наполненными самовспенивающимся при нагреве огнегасящим порошком. Просто, дешево, но, попав на раскаленную металлическую поверхность, порошок мог взорваться. В целом простые порошковые огнетушители спасли много больше жизней и имущества, чем причинили вреда; довольно много их ждет своего часа и по сей день. Но, понятно, возможный взрыв вместо гашения загорания это никуда не годится. Поэтому современные порошковые огнетушители (см. рис. справа) наполняются микрокапсулированным огнегасящим составом и накачиваются инертным газом, выдавливающим порошок через стальную губку. Оболочки микрогранул в ней разрушаются, наружу выходит уже готовая гасящая смесь. Сложновато, дороговато, огнетушитель нужно периодически проверять, как углекислотный, но взрыв исключен.

Так вот, во внутреннее гнездо деструктора микрогранул как раз и входит пенная таблетка. Первое – на пеногенератор берут, естественно, выработанный негодный огнетушитель, и таблетку не покупают. Зачем, вроде бы, если нечто с виду подходящее уже есть? Но деструктор огнетушителя одноразовый, пылить стальным абразивом он будет еще сильнее кухонной губки. Второе – аэрозольной камеры перед барботером в огнетушителе нет, а без нее высокократной пены не получится, это первое. Впрочем, это «не смертельно», доработать пеногенератор из огнетушителя для получения высокократной пены возможно, см видео:

Видео: доработка пеногенератора из огнетушителя

Примечание: еще об одном варианте самодельного пеногенератора из огнетушителя см. след. ролик:

Видео: изготовление пеногенератора из огнетушителя

Варианты «Жука»

Пеногенератор из опрыскивателя типа «Жук» можно сделать с наддувом от встроенной помпы или компрессора. На помывку городской легковушки требуется 3-7 л пенообразователя. Садовые «Жуки» выпускаются емкостью от 5 до 10 л, вверху на рис.:

Садовые опрыскиватели типа “Жук” и пеногенератор из такого опрыскивателя

Чтобы пена «держала кондицию» и не застаивалась, пока резервуар подкачивается, наполнять его пенообразователем нужно не более чем наполовину (лучше – на 1/3). А чтобы помыть маленьким «Жуком» большую машину, нужно замонтировать в его резервуар патрубок для присоединения воздушного шланга от компрессора (показан стрелкой внизу на рис.). Если компрессор самодельный без градуированного редуктора и манометра, то патрубок нужен с внутренней дюймовой резьбой. В него ввинчивается тройник с обратным клапаном (см. выше). На свободное плечо тройника навинчивается манометр; резьбовые стыки герметизируются лентой ФУМ. Чтобы опрыскиватель после доработки можно было использовать по прямому назначению, нужно будет купить и заглушку на плечо тройника с клапаном.

Какой делать?

Виды самодельных пеногенераторов

Выбор типа пеногенератора для самостоятельного построения производится исходя из наличных производственно-хозяйственных потребностей, сосуда для расходного и допустимых затрат на создание установки (см. также рис.):

1. из бытового помпового опрыскивателя – только мини-генератор с двойным барботированием. Но с его помощью можно вымыть самые загрязняющиеся места машины: колеса, колесные ниши и пороги кузова (см. рис. ниже), мотоцикл (простите – байк), скутер/мопед, велосипед, резиновые сапоги после выхода на природу или работы на огороде;

   Мойка пеной колеса и колесной шиши автомобиля

2. из помпового переносного садового опрыскивателя – без компрессора такой же пеногенератор, но пригодный для мойки компактного городского автомобиля. С компрессором – любой из описанных выше типов. Лучший агрегат-основа – российский «Жук», его танк без проблем держит 6 бар;
3. из автомобильного огнетушителя – пеногенератор с наддувом для мойки личного автомобиля или микроавтобуса/фургончика типа «Газели». «Форд Транзит», «Мерседес Транспортер» и т.п. Компрессор для накачки шин или из холодильного агрегата подойдет;
4. из стационарного огнетушителя – генератор пены для профессиональной мойки, в т.ч. большегрузных автомобилей. Компрессор – на производительности от 120-150 л/мин (напр. на основе бортового от ЗИЛ-130);
5. из канистры, ведра с крышкой и т.п. – эжекционный с наддувом. Параметры генератора определяются типом имеющегося компрессора.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

• шланги из ПВХ, которые армированы полиэфирной нитью;
• из синтетической резины с оплеткой из нержавеющей стали;
• сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Промышленные пеногенераторы: назначение, принцип действия

Как уже упоминалось, пеногенераторы — весьма популярные изделия. Они используются на СТО (при мойке автомобилей), в пожаротушении, фармацевтической и пищевой промышленности.

Активный состав пены способствует качественной очистке:

• производственной техники;
• автомобильного транспорта (с внутренней или наружной стороны);
• промышленных помещений (полов, стен и так далее);
• тротуарных дорожек и бассейнов.

Действие пены направлено на очистку поверхности, устранение грязи и пыли, дезинфекцию и так далее.

Именно благодаря комплексности действия пеногенераторы стали настолько популярны.

Конструктивно устройство состоит из трех элементов:

• баллона, внутри которого находится сжатый воздух;
• выпускного пистолета, который обеспечивает удобство подачи пены;
• элементов смесителя.

Один из главных параметров, влияющих на функциональность аппарата — вместительность баллона, которая может быть от 25 до 100 литров. Есть некоторые модели, которые вмещают 24 литра.

В качестве материала для изготовления применяется нержавейка или обычная сталь.

Принцип образования пены проходит в два этапа:

• формируется пенный состав, который имеет низкую кратность и еще непригоден для применения;
• происходит подача смеси к специальной «таблетке», которая и формирует необходимый состав с нужной плотностью.
