Дымоход газового котла в частном доме: фото, видео, виды дымоотвода

Владельцы загородных домов все чаще предпочитают газ как способ отопления. Очевидные плюсы такого решения – экономичность, автономность, эффективность. Обогрев жилища происходит за счёт нагревания котлом теплоносителя, перемещающегося по внутренним трубопроводам дома.

Выбирая “голубое топливо” важно сразу продумать канал для отвода продуктов горения в атмосферу. Для этого служит дымоходная труба, на которую распространяется действие СНиПов.

Как правильно устанавливать дымоходы для газовых котлов расскажем в этом обзоре.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

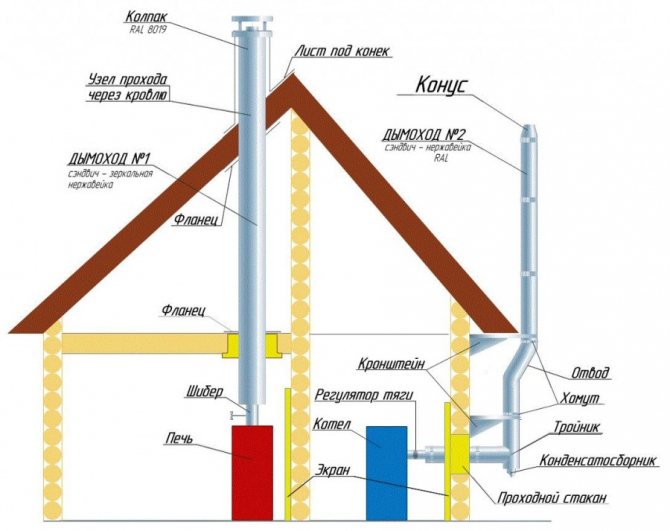

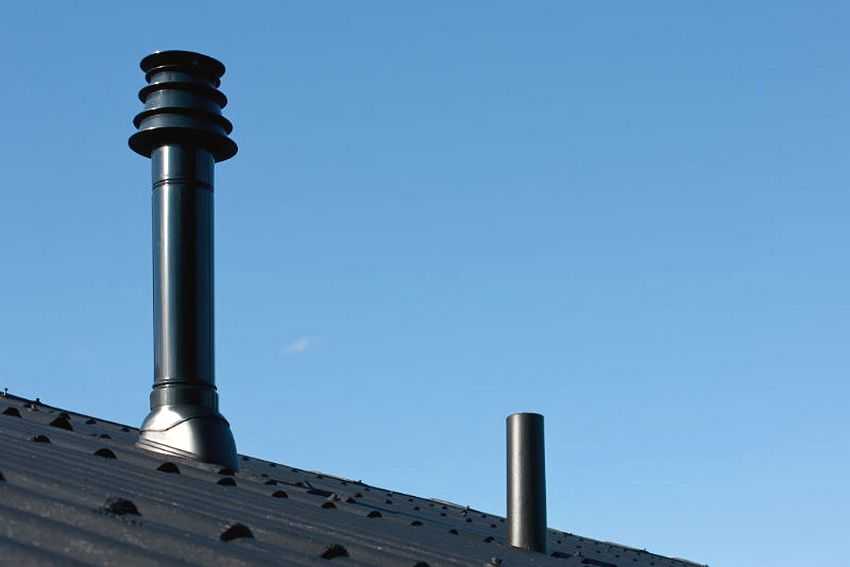

Дымоход из стальных труб на крыше частного дома.

Виды дымовых каналов к газовым котлам:

• кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;
• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

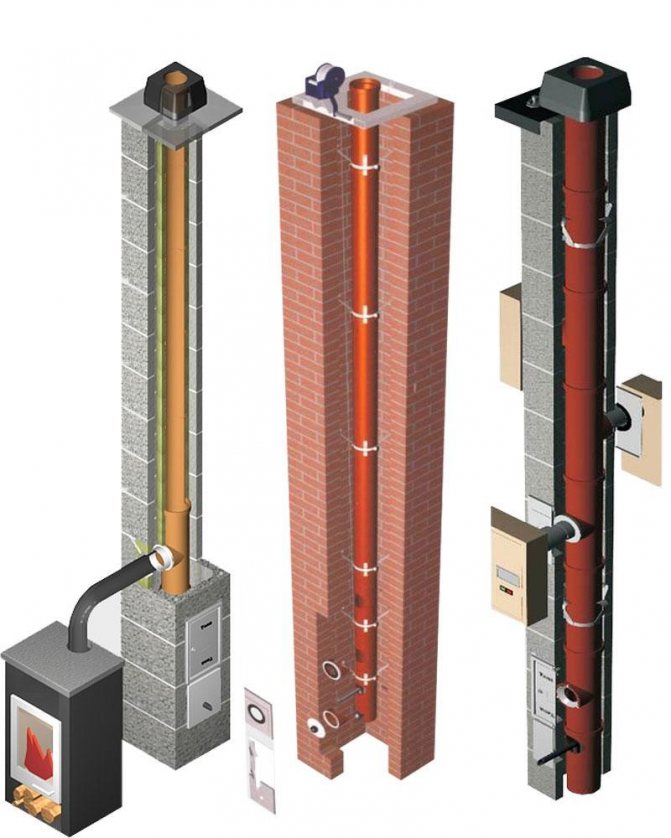

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами.

Варианты сборки дымоходной системы из металла

Существуют определённые правила, которые касаются сборки дымохода из одностенных металлических и сэндвич труб.

Ту часть дымохода, которая установлена снаружи, конструируют «по конденсату». Гофрированный край с одной стороны трубы позволяет вставить верхнюю трубу внутрь нижней.

Дымоход, который проходит внутри здания, нужно собирать «по дыму»: верхняя труба надевается на нижнюю. Так можно защитить помещение от опасных дымовых газов.

Идеальный вариант сборки сэндвич труб: верхний контур собирается по «конденсату», а внутренний «по дыму» Сделать это довольно сложно, но зато стопроцентная гарантия того, что стыки не будут пропускать газы, и конденсат не просочится.

Дымоход для газового котла в частном доме: основные требования СНиП 2.04.05-91

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

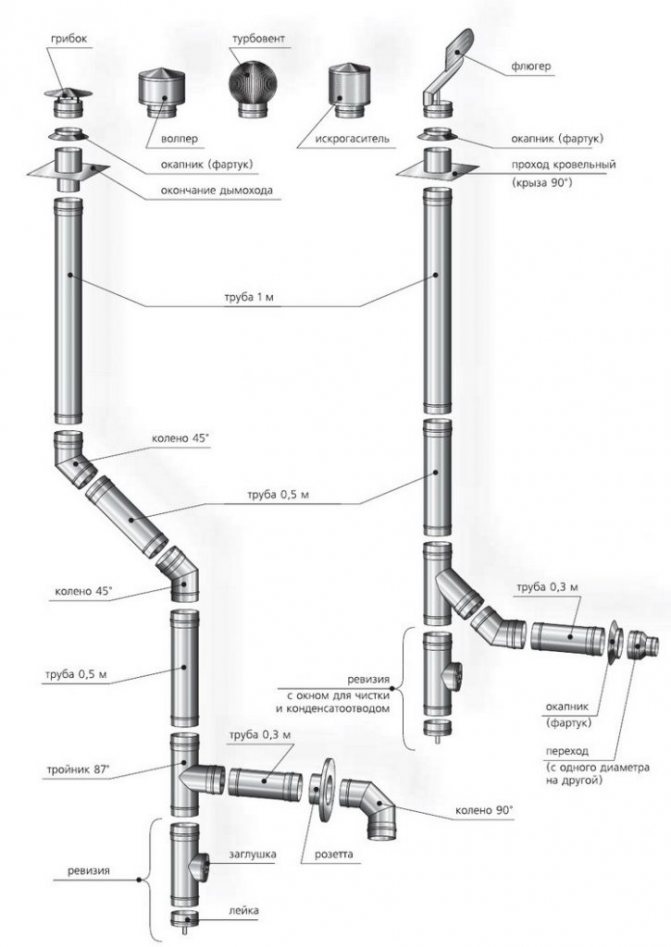

Основные элементы конструкции дымохода:

• газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
• трубы дымохода;
• ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
• крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
• другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла.

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП 2.04.05-91 и содержат такие требования:

• надлежащая тяга — обеспечивает полное удаление отработанных газов;
• устойчивость к воздействию высоких температур;
• герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
• труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
• конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
• если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
• длина ответвления трубы в сторону не должна превышать 1 м;
• возможно допустимое число поворотов на дымоотводных трубах — не более 3;
• высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
• расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

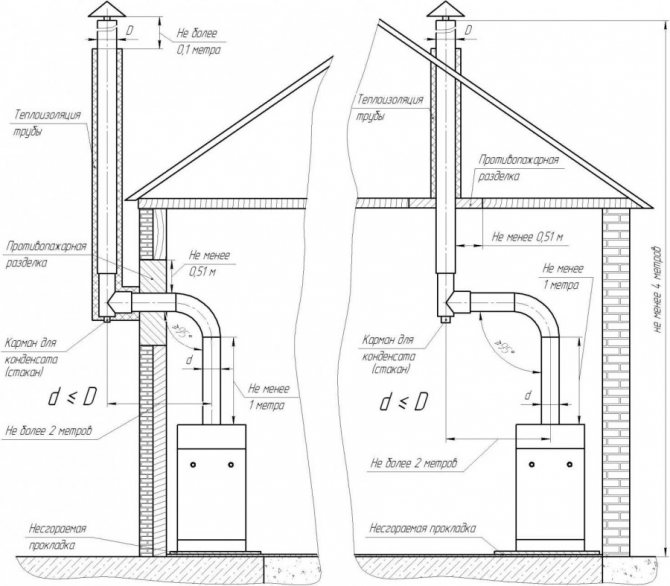

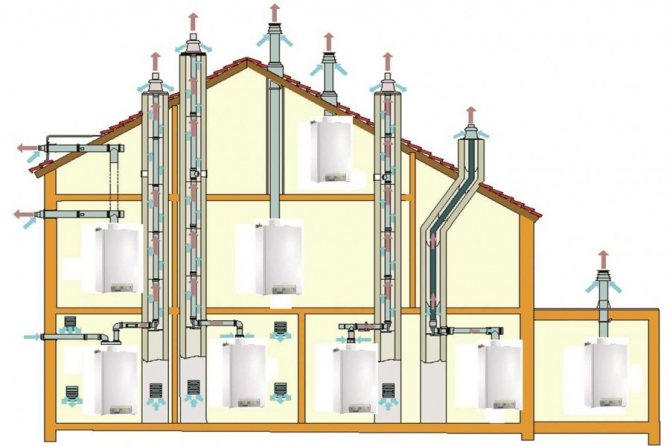

Варианты вывода дымохода газового котла.

На заметку! Полная герметичность участков дымохода не позволит раскаленным продуктам сгорания выйти за пределы системы.

Какие требования предъявляются к помещению для размещения газового котла?

Монтажные работы по установке газового оборудования — это не время для экспериментов. Действовать нужно только в строгом соответствии с нормами и правилами, установленными в строительстве. Прежде, чем приступать к работе нужно ознакомиться с несколькими СНиП по газоснабжению — они в свободном доступе в интернете, и в обязательном порядке изучить инструкцию, прилагаемую к котлу производителем. Важно также правильно выбрать место его установки.

Так, например, газовую плиту и маломощный котёл, работающий на природном газе, можно разместить в кухне или коридоре с высотой потолка не менее 2,2 м, площадью от 15 м², при наличии в нём окна с форточкой. Если же, установке подлежит газовый котёл напольного исполнения, мощность которого превышает 30 кВт и продукты сгорания отводятся в дымоход, то необходимо уже отдельное помещение (котельная). Для оборудования такой котельной, согласно СП 62.13330.2011 (Актуализированной редакции СНиП 42-01-2002), можно использовать:

1. отдельное строение;
2. пристройку к основному зданию;
3. пространство чердака;
4. цокольный этаж;
5. помещение подвала.

При чём, использовать подвальный и цокольный этаж для обустройства газовой котельной разрешается только при наличии в них оконных проёмов, обеспечивающих естественное освещение. Отдельно стоящая котельная должна иметь под собой собственную опорную конструкцию, которая не связана с фундаментом основной постройки.

Вне зависимости от места размещения котельной, в ней должна быть оборудована эффективная вентиляционная система, обеспечивающая трёхкратное обновление воздуха в течение часа.

Кроме того, это помещение должно соответствовать ряду требований, а именно иметь:

• площадь — минимум 4 м² на один отопительный прибор;
• объём — не менее 13,5 м³;
• высоту потолочного перекрытия — от 2,2 м;
• отдельный вход с шириной проёма — от 80 см;
• воздухозаборный проём площадью сечения не менее 25 см² в нижней части дверного полотна или стены или небольшого размера щель между торцом двери и напольным покрытием;
• окна с открывающимися створками. Норма площади остекления 1 м³ взрывоопасных помещений составляет минимум 0,05 м²;
• оштукатуренную поверхность стен. Не допускается отделка обоями, легковоспламеняющимися панелями;
• ровный пол, выполненный из негорючих стройматериалов.

К газовому агрегату должен быть обеспечен свободный подход со всех сторон. Поступление в топку насыщенных кислородом масс воздуха, необходимых для процесса горения топлива, осуществляется через вентканал. Его устраивают в верхней части стен или в перекрытие потолка. А, чтобы данный воздуховод было удобнее чистить, на 300 мм ниже его оборудуют специальный лючок, который представляет собой небольшое отверстие, закрывающееся заглушкой или створкой.

Порядок устройства дымохода газового котла в частном доме

В зависимости от того на каком этапе планируется установка дымохода для газового котла, система отвода может быть внутренней или наружной (выносной). В строящихся коттеджах, где предусмотрено использование газовых котлов, применяют внутренние дымоходы, размещение которых учтено проектом. В домах старой постройки при переходе на отопление посредством газового котла, дымоход выводят наружу.

Сравнить слабые и сильные стороны наружных и выносных дымоходов можно ознакомившись с таблицей:

Тип дымохода
Выносной	Внутренний
Требуется полная теплоизоляция дымоотвода	Теплоизоляция необходима только на участке, который выходит наружу
При соблюдении норм гарантирована безопасная эксплуатация	Не исключена возможность проникновения продуктов сгорания в помещение, высокая пожароопасность
Устройство дымохода выполняется из однотипных элементов и отличается простотой исполнения	Отличается сложным монтажом, так как существует необходимость в большом количестве комплектующих и составных элементов дымоотвода
Доступность в проведении любого рода ремонтных работ и технического обслуживания	Затруднительность в проведении обслуживания и ремонта дымохода

Выполнение монтажа дымохода газового котла внутреннего типа сопряжено с возведением фундамента и защитного канала из кирпича. Тогда будет обеспечена безопасность эксплуатации. Такие системы более эффективны и образование в них конденсата минимальное. В некоторых случаях дымоходы могут быть пристроены к стене дома, за которой установлен котел.

Устройство выносного дымохода требует качественного крепления и обязательного максимального утепления, так как конденсат в таких сооружениях образуется в большем количестве.

Основные этапы установки дымохода для газового котла внутреннего исполнения:

• разметка мест под устройство отверстий в перекрытии и кровле дома;
• устройство проема под дымоход;
• соединение патрубка котла с газоходом;
• установка ревизии, тройника;

Основные виды сборки двустенных вертикальных дымоходов. Их устройство: 1 — оголовок; 2 — сэндвич-труба; 3 — проход кровли стальной; 4 — декоративный потолочно-проходной узел; 5 — старт-сэндвич; 6 — труба модульная; 7 — шибер поворотный; 8 — котел с вертикальным дымоходом; 9 — адаптер; 10 — тройник 90 градусов модульный; 11 — монтажная площадка; 12 — опора напольная под монтажную площадку; 13 — шибер-задвижка; 14 — отвод 90 градусов модульный; 15 — проход стеновой; 16 — кронштейн стеновой; 17 — сэндвич-тройник 90 градусов; 18 — заглушка с конденсатоотводом; 19 — опора стеновая под монтажную площадку; 20 — проход кровельный Мастер Flash; 21 — кронштейн телескопический; 22 — отвод 135 градусов модульный; 23 — труба 0,25 м (1,0 мм); 24 — короб из минерита (базальтовый картон 10 мм); 25 — фланец.

• наращивание трубы дымохода;
• усиление стыков хомутами;
• крепление конструкции кронштейнами;
• теплоизоляция наружной части.

На заметку! Расположение системы дымоотвода должно быть строго вертикальным, без сужения или расширения канала.

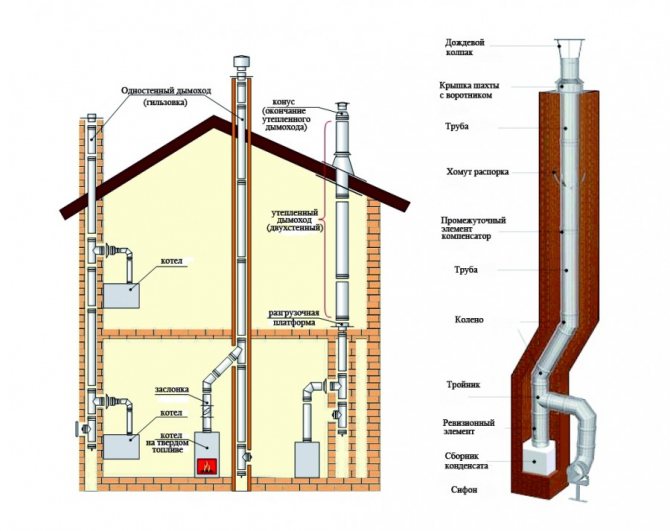

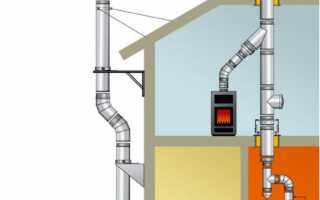

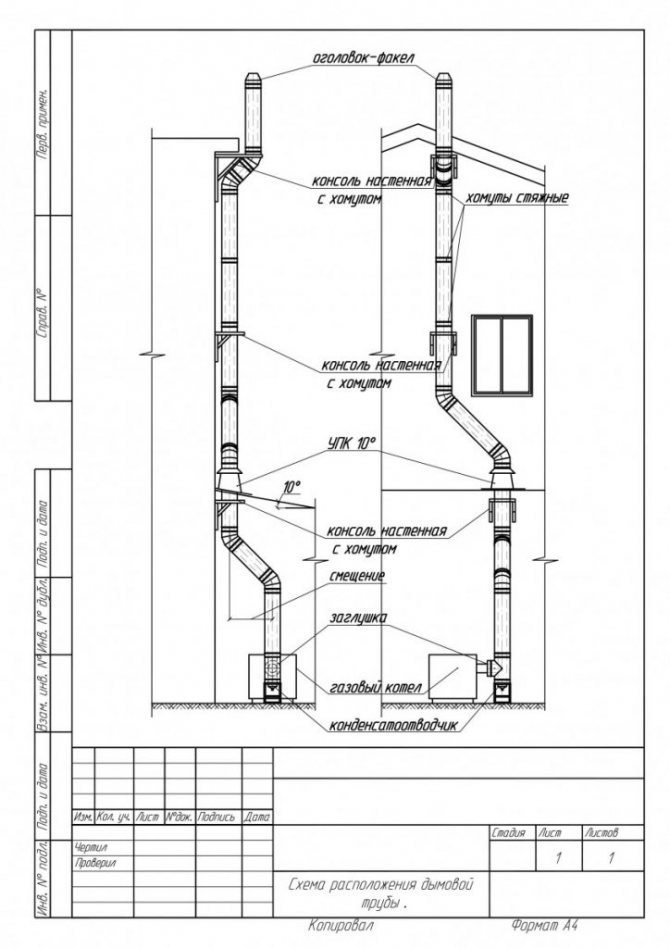

Устройство и схема дымохода

Камера сгорания бывает двух типов – открытой и внутреннего сгорания. Это фактор определяет тип дымохода. В первом случае монтируют обычную трубу, а во втором – коаксиальную.

Принцип работы открытой камеры сгорания заключается в том, вывод дымового газа осуществляется через трубу в атмосферу благодаря тяге, а кислород для горения поступает в камеру из помещения, в котором установлен котел.

Для котла с камерой закрытого типа монтируют коаксиальный дымоход. Он представляет собой две трубы, вставленные одна в другую. Одна используется для подачи воздуха, поддерживающего процесс горения, а вторая – для выведения продуктов сгорания. На улицу такую трубу чаще выводят через стену, так как тягу обеспечивает турбина.

Дымоходы для газовых котлов из нержавеющей стали

Дымоотводы из стали могут иметь одностенную и двухстенную конструкцию. Однослойные вытяжные трубы можно устанавливать в отапливаемых помещениях и использовать для гильзования кирпичных дымоходов. В трехслойных системах между двумя трубами есть теплоизоляционная прослойка, что дает возможность применять их как для внутреннего, так и для наружного монтажа.

Ввиду того, что в газовом топливе содержатся примеси серы, при выводе отработанных продуктов ее пары оказывают агрессивное воздействие, разъедая стенки дымоотводных каналов. Поэтому при производстве дымоходов из нержавеющей стали для газовых котлов используют жаропрочный и кислотостойкий материал марки AISI 316L. Его применение во многом увеличивает срок эксплуатации систем дымоотвода.

Дымоходы из нержавеющей стали обладают множеством преимуществ, среди которых такие, как низкий вес, устойчивость к возгоранию и агрессивным химическим воздействиям.

Из слабых сторон нержавеющей трубы дымохода для газового котла можно отметить не совсем эстетический внешний вид. К преимуществам относят:

• стойкость к коррозии и агрессивному химическому составу;
• легкий вес, отсутствие необходимости в устройстве основания;
• негорючесть материала — нержавейка не плавится даже при температуре 500 ºС;
• модульность конструкции — заводской выпуск большого количества тройников, переходников и колен позволяет встроить дымоход в любой дом;
• заводской выпуск всех элементов стального дымоотвода позволяет собрать и вывести его под любым удобным углом;
• абсолютно гладкая круглая внутренняя поверхность — обеспечивает минимум препятствий на пути вывода продуктов сгорания;
• возможность монтажа в уже построенном доме;
• вполне доступная цена дымохода для газового котла.

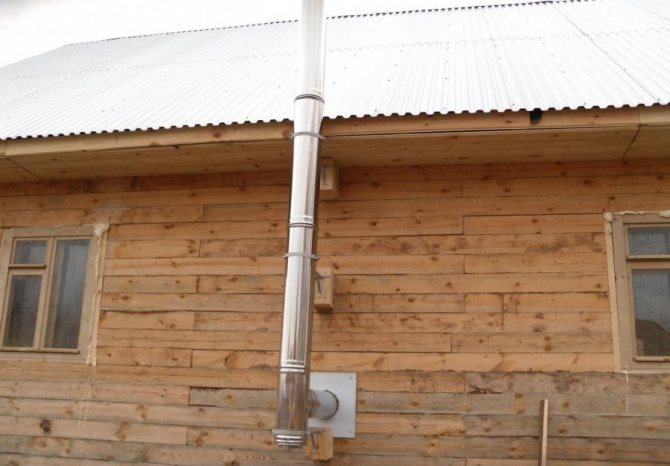

При устройстве наружного дымохода из стали высока вероятность образования точки росы: если температура снаружи низкая, отводимые пары образуют конденсат и создается водяная пробка. Она закупоривает канал, не давая продуктам выйти, и тем самым блокирует процесс горения. Избежать этого можно, если разместить трубу в выложенном канале дымохода из кладки кирпича. Этот прием решит и эстетическую сторону сооружения.

Конструкции дымоотводов из нержавеющей стали просты в обслуживании.

Другой вариант избежать образования водяной пробки — использовать сэндвич-конструкцию из двух труб, одна из которых защищена слоем базальтовой ваты. Такая система выносного дымохода уже не нуждается в дополнительном утеплении. Диаметр дымохода для газового котла подбирают таким образом, чтобы он совпадал с сечением выводного отверстия оборудования.

На заметку! Дымоходы из нержавеющей стали легко обслуживаются, однако один раз в 3 года необходимо, чтобы систему осмотрел специалист.

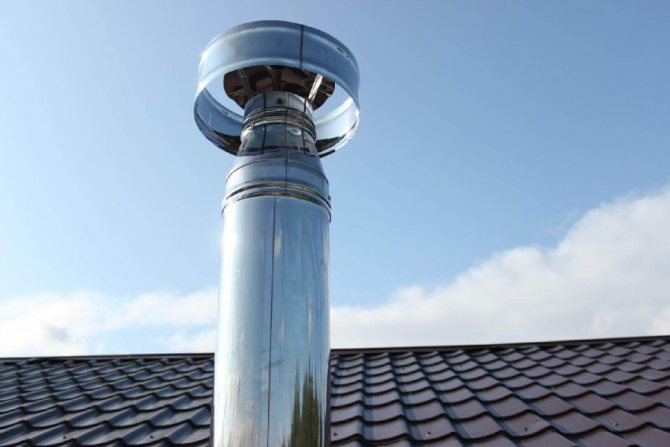

Нержавеющий стальной дымоход: одностенный и сэндвич

Дымоход для газового котла из нержавеющей стали может стать довольно эффективным решением, однако требования к качеству стали предъявляются высокие.

Благодаря конструктивным возможностям современных котлов, дымовые газы имеют не высокую температуру на выходе, поэтому без образования конденсата не обойтись. Если тяга достаточно хорошая, часть влаги уходит в атмосферу. При качественном утеплении дымовой трубы другая часть испаряется. Поэтому конденсатосборник не всегда наполнен жидкостью. Однако конденсат образуется всегда и постепенно разъедает трубу. Повышенной устойчивостью к едким веществам обладает пищевая нержавеющая сталь. Она довольно дорогостоящая, зато весьма долговечная.

Чтобы уменьшить количество конденсата, дымоход нужно утеплить. Этой цели можно добиться с помощью сэндвич трубы.

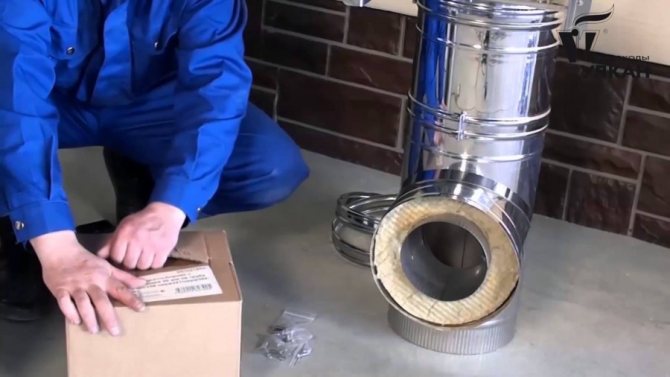

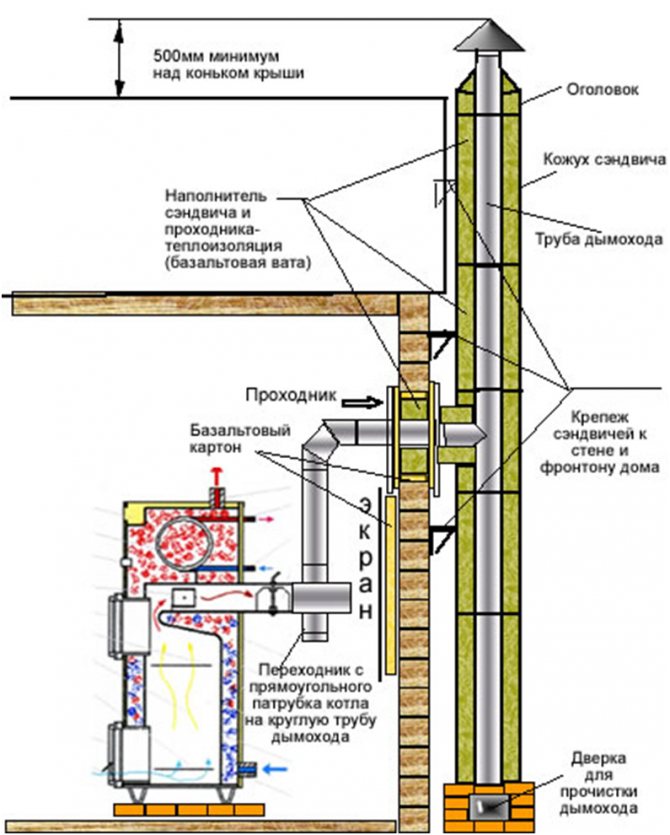

Что представляет собой сэндвич труба для газового котла? Это две трубы разного диаметра, между которыми вставлен качественный утеплитель. Сэндвич труба, выведенная на улицу, так же нуждается в дополнительном утеплении, однако уже не в таком количестве, как одностенная. Таким образом, сэндвич труба всё-таки оказывается более экономически выгодной и долговечной. Она способна значительно уменьшить количество конденсата. Кроме того, дымоходную систему можно удешевить, если сделать наружную трубу из оцинкованной стали. С конденсатной влагой она контактировать не будет, уровень температуры там не большой. Внешний вид не имеет значения, так как снаружи она будет закрыта утеплителем.

Дымоход по типу сэндвича считается более надёжным хотя бы по той причине, что одновременно задействованы не одна, а две трубы.

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу.

Для вывода отработанных газов используют такие виды труб:

• гофрированная труба — легко монтируется, гибкость материала позволяет вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
• труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
• коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

Рекомендации для установки газовой колонки.

Основные требования к монтажу дымоотводных труб для газовых колонок:

• эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
• тяга внутри системы дымоотвода должна быть постоянной;
• материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
• наружный участок дымоотвода должен иметь вертикальное расположение;
• конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
• вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
• дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
• категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.

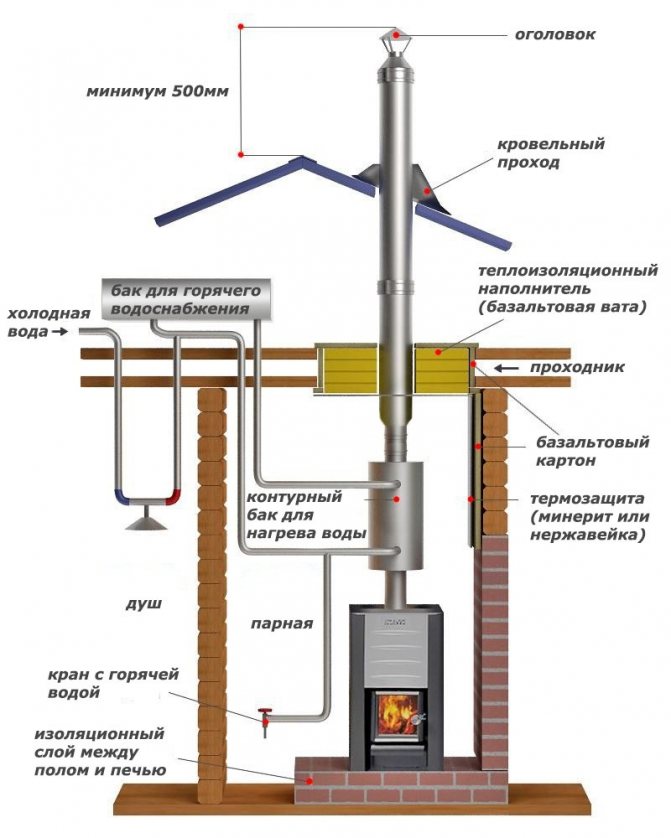

Расчет высоты дымоходной трубы газового котла

От высоты дымохода зависит хорошая тяга. Важное значение имеет не только расстояние от котла до дымохода, но и высота трубы над кровлей. Если не выставить её правильно, дымоход может попасть в зону ветрового подпора, который помешает свободному выходу дыма. Кроме того, надо исключить попадание угарных газов в окна жилых помещений.

Расчёт производят с учётом удалённости дымовой трубы от конька.

Высота дымохода должна быть следующей:

• 0,5 метра над коньком, когда находится на удалении не более 1,5 метра от него;
• не ниже уровня конька, если дымоход на расстоянии от 1,5 до 3 метров;
• когда труба удалена более 3-х метров от конька, его высшую точку должна пересекать условная линия под углом в 10 градусов к горизонту от вершины конька;
• 1 метр, если труба установлена на плоской крыше (при наличии парапета по периметру крыши расчет дымохода для газового котла идёт относительно его высоты);
• на совмещенной кровле дымовую трубу поднимают на 2-х метровый уровень.

Наружный дымоход для котла надо обязательно утеплить, чтобы оптимизировать тягу и уменьшить появление конденсата. Если этого не сделать, постоянная влага со временем станет неприятным источником повреждения стен и перекрытий дома. Поэтому экономить здесь не стоит. Материал для теплоизоляции подбирают не горючий: стекловату, шлакобетон, огнеупорный кирпич. Утепление выполняется по принципу сэндвича.

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

• сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой.

• скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
• большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
• недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
• погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

• визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
• с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
• пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

Процесс прочистки дымоотвода от сажи.

Обратите внимание! Тягу в газовых котлах следует проверять при отключенном оборудовании.

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

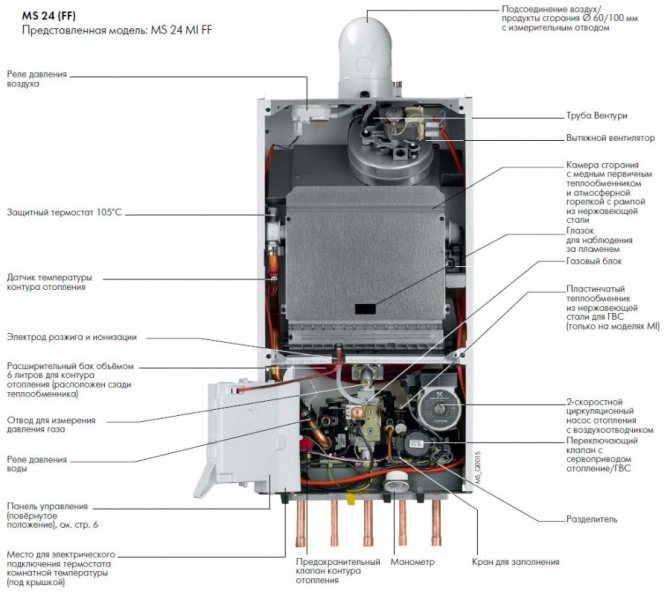

Дымоходы для агрегатов с закрытой камерой сгорания

Отопительный агрегат с закрытой камерой сгорания – это газовый котел с дымоходом и воздухозаборной трубой, по которой к горелке поступает воздух с улицы. Коаксиальный дымоход поставляется готовым и быстро монтируется на месте. Его диаметр должен совпадать с диаметром выходного патрубка котла.

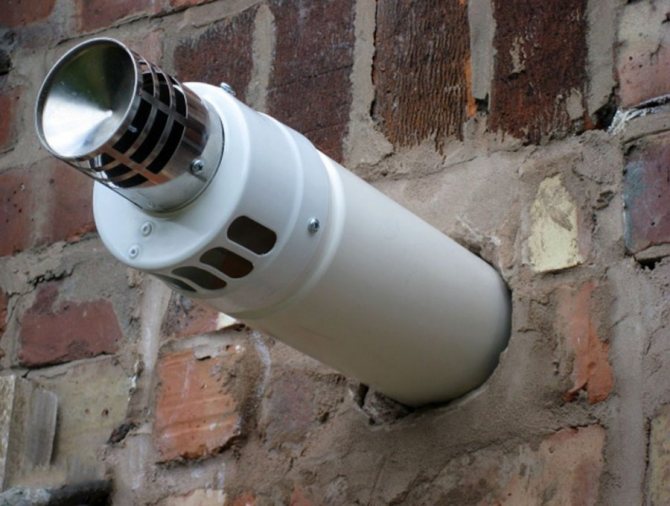

Коаксиальный дымоход

В ходе работ выполняется подсоединение трубы к патрубку газового котла и ее выведение горизонтально через стену на удобной высоте (поворот на 90 градусов). Следует соблюдать ряд правил:

• между потолком и горизонтальным участком дымохода зазор должен быть минимум 20 см;
• внешний край трубы нужно удалить от поверхности наружной стены минимум на 30 см;
• между дымоходом и поверхностью грунта расстояние должно составлять минимум 20 см;
• от края дымохода до стены соседней постройки должно быть минимум 60 см.

Схема установки коаксиального дымохода В регионах с суровым климатом, выбирая газовый котел с закрытой камерой сгорания, следует обратить внимание не только на количество кВт мощности, но и на наличие защиты коаксиального дымохода от промерзания. Холодный воздух во внешнем контуре трубы может переохладить конденсат и тот замерзнет на внутренних стенках, закупорив канал.

Без грамотного подхода к обустройству дымохода невозможно нормальное функционирование отопительного оборудования.

Видео по теме:

Коаксиальный дымоход для газового котла: правила установки, преимущества, монтаж

Основное преимущество установки коаксиального дымохода для газового котла в том, что такой дымоотвод не только выводит отработанные газы наружу, но и обеспечивает камеру сгорания воздухом с улицы. Благодаря этому помещение не нуждается в дополнительной вентиляции, а воздух в доме остается способным поддерживать здоровье и работоспособность находящихся там людей. Оборудование с таким отведением продуктов горения называют газовым котлом без дымохода.

Трубы и другие комплектующие коаксиального дымохода.

Вывод

Вытяжные системы – важная часть коммуникаций в любом доме, поэтому нужно сделать их надежными и эффективными. Важно подобрать оптимальное решение для конкретной ситуации и правильно произвести монтаж. Видео в этой статье поможет разобраться в теме еще лучше, а если у вас есть вопросы – задавайте их в комментариях.

23 июля 2020г.

Вентиляция,Виды труб,Трубы

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Конструкция коаксиального дымохода

Основу конструкции коаксиального дымохода составляют две трубы различного диаметра, одна из которых находится внутри другой. Внутренняя труба предназначена для вывода отработанных веществ наружу. Через наружную трубу, вернее, через пространство между внутренней и наружной трубой извне забирается воздух, использующийся для горения газа.

Таким образом дымоход справляется сразу с несколькими функциями:

• увеличение степени безопасности дымохода — поступающий воздух с улицы нагревается, а выходящие продукты горения остывают;
• повышение производительности котла — КПД оборудования увеличивается за счет того, что воздух в камеру сгорания попадает уже нагревшимся;
• максимальное сжигание газа — за счет того, что увеличивается КПД котла, достигается полное сжигание топлива;
• экологичность отопительной системы — весь рабочий цикл газового оборудования проходит снаружи, что обеспечивает комфортность и безопасность обогрева.

Для изготовления дымоотвода используют круглые трубы: внешняя труба диаметром 100 мм изготавливается из стали толщиной 1-2 мм, внутренняя — из алюминиевого сплава. Диаметр последней составляет 60 мм. Трубы с таким соотношением величин диаметров применяют в коаксиальных дымоходах для настенных газовых котлов и напольных устройств с камерой сгорания закрытого типа. Чтобы избежать соприкосновения труб между собой, по всей их длине установлены перемычки.

Элементы системы коаксиального дымохода.

По способу монтажа дымоходы коаксиального типа могут быть горизонтальные и вертикальные. Горизонтальный вариант является более популярным ввиду несложной установки. В случае когда смонтировать систему горизонтальным способом технически невозможно или расстояние от котла до наружной стены превышает 4 м, прибегают к установке вертикального коаксиального дымохода. Стоит отметить, что его монтаж более сложен.

Внешний или внутренний дымоход

Еще даже перед выбором материала и естественно конкретной конструкции дымохода следует определить, где он будет проходить: по внешней стороне здания или изнутри. В любом случае он должен быть утеплен и изолирован, особенно при проходе перекрытий, кровли и стен из пожароопасных материалов. К тому же утепление дымохода является залогом хорошей стабильной тяги при любых погодных условиях.

Итак, внешний дымоход хорош простотой и надежностью. Нужно лишь сформировать вертикальную часть дымохода и прикрепить ее к внешней стене дома. От котла отводится горизонтальный или с уклоном участок с проходом только одной стены. Предельно легкий монтаж и отсутствие сложных узлов.

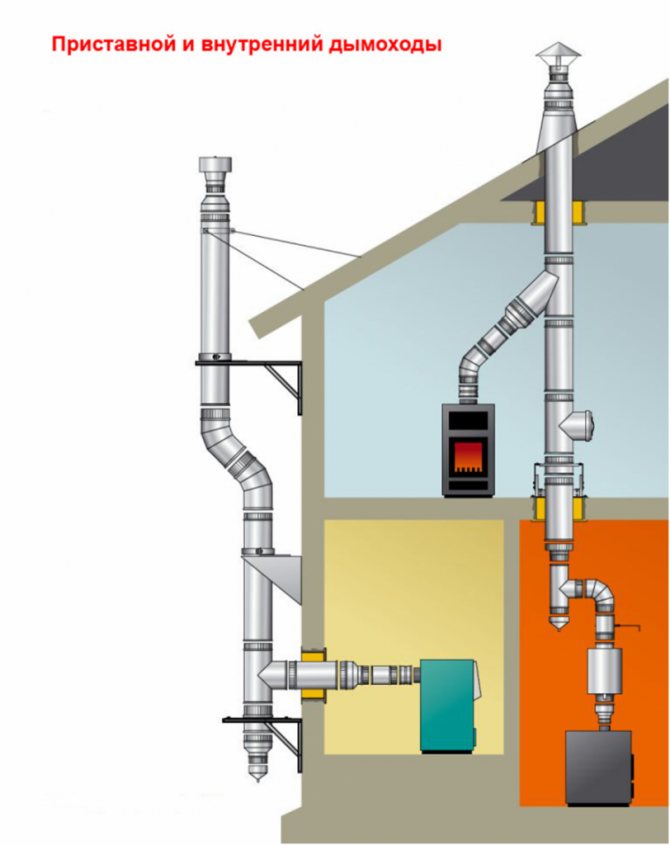

Схема внешнего и внутреннего дымохода

Однако необходимо и котел расположить именно возле внешней стены дома. В большинстве случаев это вполне естественный фактически самый органичный вариант, так что проблем с выбором не возникает.

Если же нет возможности установить котел возле внешней стены или не хочется портить фасад здания, то остается лишь вариант с внутренним дымоходом. Для его установки придется выделить место на всех проходных этажах и помещениях, а также выполнить проход перекрытий и кровли. Это не особенно сложные задачи, но требующие внимания и точности исполнения.

Зато в качестве бонуса при внутренней установке дымохода есть возможность дополнительно обогреть комнаты в частном доме за счет теплой трубы дымохода. Даже хорошо утепленная труба будет отдавать воздуху в помещение существенный объем тепла. Когда же использовать специальные теплообменники, то можно повысить общий КПД котла примерно на 5-6%, что уже неплохо.

Преимущества коаксиальных систем дымоотвода

Коаксиальные дымоходы применяются для различного газового оборудования, в котором камера сгорания имеет закрытую конструкцию. Это газовые котлы напольного и настенного расположения, газовые проточные нагреватели (колонки), конвекторы и другие устройства.

Стоит отметить основные преимущества использования коаксиальных дымоходов перед другими видами газоотводных систем:

• естественный теплообмен — нагрев поступающего воздуха и охлаждение выходящих газов происходит за счет конструкции трубы, что, в свою очередь, не дает стене сильно нагреваться;
• увеличение производительности самого газового оборудования;
• компактность — дымоход аккуратно монтируется и не занимает много места, что позволяет его использовать не только в частных коттеджах, но и в квартирах многоэтажек;

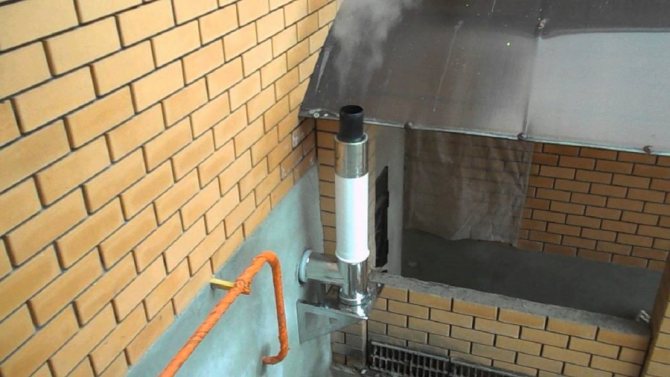

Выход коаксиального дымохода на стене загородного дома.

• безопасность эксплуатации — в воздухе помещения, где установлен котел, не наблюдается нехватка кислорода, так как полностью исключен контакт воздуха из помещения с выводящимися веществами;
• простота установки — позволяет снизить стоимость монтажа коаксиального дымохода.

На заметку! Если вы приобрели настенный газовый котел для автономного отопления квартиры, использование для него коаксиального дымохода является наиболее безопасным, так как продукты горения удаляются не в канал вентиляции, а непосредственно в атмосферу.

Правила монтажа наружного дымохода

Если владелец планирует установку наружного дымохода, следует придерживаться следующих правил:

• Монтаж дымоотвода осуществляется снизу вверх, сначала следует закрепить нижний отдел, затем наращивать трубу вверх.
• Фиксация конструкции осуществляется вертикально, крепление ровной трубы производится каждые 150 см.

Отдельные участки фиксируются дополнительно. Запрещается использование трубы выше 5 метров.

Способы установки дымохода газового котла

Требования к установке коаксиального дымохода

Как и к любому газовому оборудованию, к установке коаксиальных дымоходов предъявляются конкретные требования СНиП 2.04.05–91, раздел 3 «Отопление»; 2.04.08–87, а также предписания, регламентированные «Правилами безопасности в газовом хозяйстве». Они могут быть различными в зависимости от способа установки коаксиального дымохода: горизонтального или вертикального.

Для любого типа монтажа существует общее требование по максимальной длине коаксиального дымохода для газового котла: она не может превышать 4 м. Когда требуется провести систему дымоотвода на значительном расстоянии, используют специальные коаксиальные модели с габаритными стандартами.

Рекомендации и требования к установке коаксиального дымохода для газовых котлов мощностью менее 70 кВт.

При переходе вертикального коаксиального дымохода для газового котла сквозь перекрытие и кровлю используют адаптер, конструкция которого предусмотрена производителем именно под данную систему. Это касается и удлинителей коаксиального дымохода, когда требуется установить систему необходимой длины. Герметичность в местах прохождения труб через перекрытие обеспечивает специальный оголовок — терминал. Он же и предотвращает попадание в систему осадков.

Горизонтальный способ установки коаксиального дымоотвода используют, как правило, для настенного газового оборудования. Чтобы избежать попадания конденсата, необходимо выдержать уклон дымохода вниз от котла, составляющий от 3 до 5%. Существуют нормы расположения в наружной стене дымовых каналов для дымохода. Так, если отверстие предполагается в стене рядом с окном, расстояние до окна не должно быть менее 0,5м, если над окном — не менее 0,25 м.

Многие производители газового оборудования включают в поставку и трубу для отвода продуктов сгорания. Если вы купили коаксиальный дымоход для газового котла вместе с оборудованием, необходимо проверить наличие в комплекте горизонтальной части трубы (обычно около 1 м длиной), отвода, терминала (оголовка), комплекта уплотнительных прокладок, мембраны. Если при монтаже трубы через стену требуется обойти какие-либо выступы или арматуру, используют колена и отводы.

На заметку! Необходимо предусмотреть защиту всех выводов и входов на коаксиальном дымоходе от попадания посторонних предметов.

Стандартная проекция по установке котла с коаксиальным дымоходом.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

• нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
• просверлить отверстие;
• установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
• использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
• установить заслонку, с помощью которой регулируется величина проходного отверстия;
• установить вытяжной вентилятор;
• прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
2. длина максимального ответвления — 1 м;
3. максимально допустимое количество колен в дымоходе — 3 шт.;
4. в системе должны отсутствовать уступы и сужения поперечного профиля;
5. в состав конструкции должны входить устройства для ревизии и капельник;
6. места поворотов оснащаются очистным лючком;
7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Коаксиальный дымоход для газового котла в частном доме: как сделать своими руками

Перед установкой коаксиального дымохода своими руками необходимо ознакомиться с руководством по устройству и эксплуатации приобретенного газового оборудования. Ввиду специфичности конструкции коаксиальной трубы, монтаж дымохода для настенного газового котла должен производиться крайне осторожно. Следует избегать образования на трубах вмятин или других повреждений, приводящих к разгерметизации системы.

Для выполнения работ по монтажу понадобятся следующие элементы системы:

• труба с фланцем;
• обжимные хомуты;
• коаксиальное колено;
• адаптер для подключения к котлу;
• удлинитель с уплотнительными манжетами (если требуется);
• декоративные накладки.

Согласно требованиям к монтажу дымохода, в наружной стене устраивается отверстие необходимого диаметра. Если в стене имеется оконный проем, необходимо располагать отверстие на расстоянии не ближе, чем 0,5 м от окна. При подключении дымохода к газовому котлу сначала подсоединяют адаптер, а затем все звенья, собранные в единую конструкцию.

Монтаж коаксиального дымохода: варианты обустройства системы.

Трубу через отверстие в стене выводят наружу, соблюдая уклон от котла. Если надо подвести дымоотвод к стене, конструкцию фиксируют с помощью хомутов. Зазоры между стеновым отверстием и вставленной трубой задувают пеной или заделывают минватой. После этого закрывают эти места декоративными кольцами.

Как правильно установить конструкцию

Эффективность работы вытяжных труб напрямую зависит от правильности их монтажа, поэтому в первую очередь мы разберемся с особенностями систем, которые могут быть установлены в доме. Я расскажу об основных вариантах, чаще всего используемых застройщиками.

Вытяжная система для котельной

Такой элемент как вытяжная труба для газового котла такой же обязательный атрибут, как и дымоход, это обусловлено несколькими причинами:

Безопасность	Качественная вентиляция позволяет исключить распространение газа по помещению при его утечке. Хотя современное оборудование имеет надежные системы защиты, лишняя страховка не помешает
Экологичность	Небольшая часть отработанных газов может попадать в воздух, и если у вас есть вытяжная труба, то они без проблем будут уходить из помещения. Также будут удаляться и излишки влаги, которые неизбежно появляются в помещениях, где работает отопительное оборудование
Обеспечение работы оборудования	Если ваша котельная имеет ограниченный доступ воздуха, то вентиляционный канал будет обеспечивать приток кислорода, который просто необходим для нормального функционирования оборудования. Это очень важный фактор, который ни в коем случае нельзя упускать из вида

Перед тем как приступать к проведению работ, в обязательном порядке создается проект и утверждается в надзорных органах. Это позволяет избежать ошибок и сделать систему максимально эффективной, специалисты дадут вам все требуемые рекомендации и исправят недочеты при их наличии.

Современный дом должен быть оснащен целой системой вытяжных труб

Теперь разберемся с тем, как проводятся работы по монтажу, эти рекомендации будут особенно полезны тем, кто собирает систему своими руками:

• В первую очередь нужно изучить всю документацию на имеющееся у вас оборудование, инструкция по эксплуатации котла часто включает в себя множество ценных рекомендаций относительно вытяжной системы. Поэтому обязательно изучите все материалы, которые есть в наличии;
• Далее нужно определиться, где будет установлена система, важно заранее предусмотреть этот фактор при возведении дома, чтобы впоследствии вам не пришлось долбить стены и перегородки или вести трубу снаружи здания. Если делался проект, то все нужные данные уже будут у вас на руках;
• Что касается расчетов, то вам нужно просто выписать всю информацию из проекта и посчитать количество требуемых элементов и длину труб. Причем длину нужно считать не в общем. Ведь отдельные участки могут быть короткими, а другие длинными. Отражается размер каждого элемента в отдельности, чтобы вы сделали заказ максимально точно и детализировано;

Вытяжная труба может иметь разную длину, важно четко определить размер каждого участка

Помните одно простое правило: диаметр вытяжной системы не должен быть больше диаметра дымоходной трубы. Он может быть таким же или чуть меньше, это обусловлено техническими нормами и нарушения могут привести к проблемам в работе оборудования.

• Что касается высоты конструкции, то есть нормы, которые следует соблюдать. Так для котлов минимальная высота составляет 4 метра, а если вы используете оборудование, которое функционирует на природном газе, то минимальный показатель составляет 4,5 метра. Эти показатели есть неспроста, они обусловлены экологическими нормами и требованиями экологических служб;
• Еще один очень важный фактор, в правильности которого я убедился лично, это минимальная высота над крышей. Элемент должен выступать не менее, чем на 40 см, это обеспечит отличную тягу при любом направлении ветра. Нарушение приведет к тому, что система будет работать малоэффективно или не будет функционировать вообще;

Лучше пусть труба выступает выше, чем нужно, но не ниже

• В системе не должно быть больше трех поворотов, так как это очень сильно влияет на эффективность ее работы. От себя скажу – чем меньше изменений направления в вентиляционном канале – тем лучше, когда мы проводили работы по установке вытяжных конструкций, то старались, чтобы в системе было максимум два поворота, а если получается, то и вовсе труба была абсолютно прямой. Это обеспечивает наилучшую тягу и самый эффективный воздухообмен;

Любые изгибы приводят к потере эффективности

• Выступающая на крыше часть должна в обязательном порядке закрываться защитным колпаком. Это предотвратит попадание в систему влаги и грязи, а также исключит проникновение птиц (а такое тоже встречалось). Колпак может быть любой формы, главное требование – чтобы он эффективно защищал систему от осадков и грязи;

Если вытяжные элементы выводятся в общей конструкции с дымоходом, то их можно защитить общим колпаком

• Труба вытяжки для котла должна быть достаточно прочной. Согласно нормам, конструкция делается с таким расчетом, чтобы она без проблем выдерживала воздействие ветра скоростью в 30 м/с. То есть нужно очень хорошо укреплять наружную часть, при необходимости можно использовать растяжки из стального троса (этот вариант хорош для регионов с нестабильной ветровой обстановкой);
• Что касается процесса сборки, то он весьма прост: все элементы аккуратно и надежно соединяются друг с другом и тщательно закрепляются к стене с помощью хомутов и шурупов-шпилек. Важно, чтобы конструкция сохраняла неподвижность, это исключит повреждение соединений и обеспечит надежность и герметичность вентиляционного канала;
• Если есть вопросы по прочности наружной части, то хорошим решением станет размещение вытяжной трубы в общем дымоходе из кирпича, он отлично защитит выпуск даже при сильном ветре.

Современные производители предлагают готовые наружные элементы высокой прочности

Вытяжная система для колонки

Если у вас есть водонагревательная колонка, то без устройства грамотной вытяжки над ней не обойтись. От того насколько качественно и надежно сделана система, зависит безопасность всех, кто живет в доме.

Вытяжная труба для газовой колонки обеспечивает отведение продуктов сгорания и приток кислорода

Процесс подготовки, а также требования к сооружаемой конструкции во многих аспектах такие же, как и в разделе выше, чтобы не занимать ваше время я расскажу только о тех нюансах, которые нужно учитывать именно при установке системы на колонки:

• В первую очередь вам нужно самым внимательным образом изучить всю документацию, идущую в комплекте с колонкой. Из нее вы узнаете много ценной информации, а также разберетесь в том, как рекомендует делать вытяжку производитель. У некоторых брендов есть свои отличия, поэтому вы должны разобраться с инструкцией заранее;
• Далее нужно приобрести все требуемое для сооружения системы. Для газовых колонок распространенных моделей можно даже найти готовые комплекты. Они могут отличаться только длиной труб на прямых участках, остальные элементы всегда одинаковы. Конечно, идеальный вариант — это изделия из нержавеющей стали, но в крайнем случае можно обойтись и простой оцинковкой, ее цена намного ниже, но и качество соответствующее;

Нержавейка – идеальный материал для изготовления вытяжных труб

• Что касается монтажа, то тут я советую уделить самое пристальное внимание месту соединения трубы и колонки. Стык должен быть надежным и не допускать попадания в помещение продуктов сгорания, которые смертельно опасны для человека.

В процессе работы колонки образуется достаточно много конденсата и сажи, чтобы у вас не возникло необходимости в разборке системы для ее чистки, я советую сделать специальный отстойник, в котором будут скапливаться все посторонние включения, его очень просто чистить и разбирать конструкцию вам не придется.

Отстойник для конденсата и сажи – отличное решение для газовой колонки

Если колонка и котел расположены рядом, то вытяжные трубопроводы все равно должны выходить отдельно. Не делайте ошибки соединяя их воедино, это небезопасно, да и газовики при обнаружении такой конструкции заставят вас все переделать, что чревато значительными затратами времени и средств.

Каждый элемент должен выводиться отдельно

Вытяжка для кухни, ванной и санузла

Чтобы обеспечить оптимальный микроклимат в помещениях и исключить появление плесени и грибка от постоянной сырости, следует оборудовать оптимальную систему воздухообмена в помещениях, где это требуется.

Конечно, в этом случае требования к конструкции будут намного ниже, но все равно нужно соблюдать определенные требования:

• Если конструкция сооружается на кухне, то проще всего подсоединить трубу к кухонной вытяжке. Это обеспечит максимально эффективную работу системы и обеспечит отличный воздухообмен, ведь именно над плитой образуется больше всего испарений;
• Я советую использовать трубы из пластика, так как этот материал имеет целый ряд несомненных преимуществ: небольшой вес элементов, простота сборки конструкции, демократичная стоимость и долговечность изделий. Главное – выбрать качественный вариант, который не будет желтеть с течением времени и сохранит отличные эксплуатационные свойства на протяжении длительного периода времени;

Пластик – прекрасное решение для вентиляции на кухнях, в санузлах и ванных комнатах

• Еще один очень интересный вариант – прямоугольные трубы из пластика. Ввиду своей формы они менее заметны и их проще крепить или даже укладывать. При этом эксплуатационные показатели данного типа изделий ничуть не хуже классических круглых труб;

Прямоугольная вытяжная труба для вентиляции в частном доме может укладываться практически незаметно

• Вначале вам нужно составить проект системы, никаких особых требований нет, главное – сделать все надежно и аккуратно, продумать, где будет прокладываться труба, и куда будет выводиться оголовок. Затем нужно приобрести все необходимое и провести сборку, процесс очень прост, и выполнить его по силам любому человеку;
• Что касается крепления, то для этого используются специальные хомуты, которые продаются там же, где и сама труба, их количество зависит от конфигурации конструкции;

Плюсом пластиковых труб можно считать и то, что они имеют привлекательный вид

• На трубопровод в ванной и туалете имеет смысл установить вентиляторы, которые можно включать по мере необходимости, это увеличит эффективность системы.

Кирпичные дымоходы для газовых котлов: требования к монтажу

Перед тем как выложить дымоход для котла из кирпича, необходимо возвести фундамент, высота которого должна быть не менее 0,3 м. Габариты основания по периметру должны выступать за контур самого канала не менее, чем на 0,15 м. Если дымоход будет располагаться в части внешней стены, его фундамент должен находиться вровень с ее основанием. Кладку дымохода из кирпича своими руками (видео-инструкции это подтверждают) начинают на стадии строительства стен дома.

При сооружении дымохода используют полнотелый керамический кирпич, который укладывают на раствор.

Требования, предъявляемые к дымоходам из кирпича:

• дымовой канал должен быть вертикальным, без уступов, зауженных и расширенных участков;
• толщина кладки кирпичной трубы для дымохода берется с учетом исключения промерзания;
• минимально допустимое сечение дымоотводных каналов — 14 х 14 см, что соответствует размеру половины кирпича с учетом шва;
• размер дымохода из кирпича, высота которого меньше 5 м, следует увеличить до сечения канала 14 х 20 см;
• сооружение дымохода производится в стенах между отапливаемыми комнатами, что предотвратит его охлаждение и уменьшение тяги;
• герметичность — кладку кирпичного дымохода осуществляют с перевязкой, чтобы вертикальный шов предыдущего ряда перекрывался кирпичом следующего;
• внутренняя поверхность канала должна быть гладкой;

На заметку! Чтобы добиться ровной и гладкой внутренней поверхности канала, при возведении кирпичного дымохода своими руками используйте специальные шаблоны.

• расстояние между соседними дымоотводными каналами не должно быть менее 5 средних внешних диаметров трубы;

Пример дымохода в кирпичном канале и схема укладки дымоотводной трубы из кирпича.

• если рядом с дымоотводом располагаются вентиляционные каналы, их высота должна быть равной высоте дымовых труб.

Чтобы уменьшить расходы на строительство, следует в общем дымоходе расположить как можно больше каналов. В этом случае размещенные рядом дымоотводные и вентиляционные каналы будут обогревать друг друга, что в целом улучшит функционирование дымохода.

Особенности кирпичной вытяжной трубы

Кирпичный дымоход, когда-то очень популярный, постепенно сдаёт свои позиции. В связи с тем, что он получается тяжёлым, нужно добротное основание. Возведение фундамента требует затрат и времени.

Форма трубы и шершавая гигроскопичная поверхность внутренних стенок кирпичного дымохода приводит к тому, что там скапливается сажа, ухудшается тяга. Стекающий конденсат постепенно разрушает дымоход и стену дома.

Эти недостатки устраняются с помощью комбинированного дымохода из кирпича, стали, асбеста.

Внутрь кирпичного дымохода устанавливают трубу-вкладыш. Сборку нержавеющего стального дымохода выполняют «по конденсату», то есть верхнюю трубу вставляют в нижнюю. Когда используют асбестоцементные трубы, важно обратить внимание на герметичность стыков. Некоторые пытаются заделать их цементным раствором — это не правильно, герметичным такое сооружение не назовёшь. Даже хомуты, как правило, тоже хорошего результата не дают. Целесообразно использовать жаростойкие герметики, которые выдерживают температуру до 200 градусов.

Кирпичный контур не спасёт от холода. Для утепления труб надо выбирать материалы, которым не страшна влага.

К трубе, которая играет роль вкладыша, пристраивают съёмный стакан для сбора конденсата. К нему надо обеспечить свободный доступ. Если учесть все эти рекомендации, то такой дымоход прослужит долго.

Приготовление раствора для кладки дымохода из кирпича

Состав раствора для кладки кирпичного дымохода подбирается с учетом того, какой отрезок трубы выкладывается: наружный или внутренний. Для возведения внешнего канала используется тот же раствор, что и для кладки несущих стен домостроения. Он готовится из цемента, песка, воды и может твердеть на воздухе и в воде. Смесь подготавливается в таком объеме, чтобы в течение часа она была выработана, так как она быстро схватывается.

Для того чтобы смесь под действием агрессивной среды не разрушалась, рекомендуют добавлять к ней специальные добавки, которые увеличивают ее пластичность, прочность и кислотоустойчивость. Благодаря этим присадкам можно повысить качество самой кладки, увеличить скорость возведения и долговечность выполненных работ.

Свойства раствора для кладки дымохода можно улучшить с помощью различных добавок.

Приготовление раствора для дымохода из кирпича, проходящего внутри дома, основано на использовании в его составе огнеупорной глины и шамота в соотношении 1: 1. Такие смеси отлично справляются с действием высоких температур, они прочны и не выделяют вредных веществ. Чтобы придать глиняной смеси прочности, можно добавить в ее состав поваренную соль (около 120-150 г на ведро).

На заметку! Прочность раствора для кладки дымохода можно усилить с помощью добавления портландцемента в пропорции 1 кг на ведро.

Выполняя кладку дымохода из кирпича своими руками, можно приобрести уже готовые смеси, отличающиеся жаропрочностью и кислотостойкостью. Приготовление раствора самостоятельно может сократить расходы по возведению дымоотвода.

Вполне возможно построить дымоход из кирпича своими руками — видео, представленное ниже, поможет детально ознакомиться с этапами возведения конструкции с учетом всех основных требований.

Возможные ошибки при выборе газохода

Если при работе системы отопления образуется избыточное количество конденсата или не хватает тяги, скорее всего, монтаж дымохода был выполнен с нарушениями. К наиболее распространенным ошибкам при монтаже дымоотводного канала относят:

• неправильный выбор сечения и высоты канала;
• недостаточное использование утеплителя на внешней части трубы или на участке внутри неотапливаемого чердачного помещения;
• нарушение требований пожарной безопасности.

Причиной неправильной работы и быстрого разрушения газоотводной трубы может стать выбор неподходящего для нее материала. Например, он может быть неустойчив к высоким температурам, воздействию агрессивной химической среды или иметь недостаточную толщину стенок.

Целесообразность использования кирпичного дымохода для газового котла

Учитывая преимущества и недостатки кирпичных дымоходов, возможно сделать выводы относительно применения их в комплексе с газовыми котлами. К их преимуществам относят:

• вероятность использования уже существующего дымоотводного канала, что снижает расходы на дымоход;
• возможность эксплуатации совместно с газовым оборудованием, имеющим открытую камеру сгорания;
• приемлемая стоимость материалов для возведения и отделки сооружения.

Долговечность кирпичных каналов наблюдается лишь при использовании их для каминов или печей. В случае применения их для газовых котлов, из-за низкой температуры продуктов горения, на стенках канала будет образовываться конденсат, а жесткие условия эксплуатации в агрессивной среде приведут к постепенному разрушению кирпичной кладки и ухудшению рабочих показателей.

Кроме того, требования к таким дымоходам более жесткие:

• безупречная кладка — если навыков недостаточно, необходимо будет пригласить для работы квалифицированного каменщика, что обойдется в круглую сумму. Цены за работу: кладка дымохода из кирпича черновая от 6000 руб за 1 м³, облицовочная кладка — 2500 руб. за 1 м²;

Схемы подключения газового котла к кирпичному дымоходу.

• невозможность выполнить сложную конфигурацию канала (если требуется обойти, к примеру, балку в перекрытии);
• использование старого канала должно проводиться с применением гильзования;
• необходимость теплоизоляции.

К недостаткам такой системы относят и снижение тяги на время прогревания кирпича. Таким образом, правильным дымоходом для газового котла будет кирпичный канал совместно с вкладышем из стали или керамики. На фото дымоходов из кирпича видно, что вкладыши оборудуются в процессе кладки канала. При этом необходимо оставлять зазор между трубой вкладыша и кирпичной поверхностью. Это необходимо для того, чтобы труба могла перемещаться внутри канала.

Долговечные керамические дымоходы

Надежные и долговечные керамические трубы имеют массу преимуществ. Чистить такой дымоход можно не чаще двух раз в год, ведь дым на скользящей внутренней поверхности не задерживается, поэтому почти не оседает на стенках. Керамику можно использовать при высокой влажности. Она не боится кислот, и конденсат керамическому дымоходу не страшен. Керамика выдерживает высокие температуры, не деформируется и не пропускает газы.

Уровень тяги зависит от того, насколько хорошо прогревается дымоход. Керамика в этом отношении очень хорошо себя ведёт. Она быстро прогревается, повышает при этом температуру окружающего воздуха и гарантирует великолепную тягу.

Дымоход из керамики будет служить очень долго. Но есть и недостаток: трубы очень тяжёлые. Для такой системы нужно делать фундамент. Сами трубы тоже не дешёвые. Выпускают их в виде секций со специальными пазами для сборки. Однако денежные и трудозатраты окупятся долгим сроком эксплуатации дымохода и высоким КПД газового оборудования.

Дымоходы для газовых котлов: цены на различные виды труб

Планируя свой бюджет при приобретении дымоотводных труб, следует учитывать протяженность и диаметр канала, наличие и количество поворотов, а также материал, из которого изготовлены трубы. Принципиальных различий в конструкции и стоимости дымоходов для напольных газовых котлов и настенных приборов нет. Дымоотвод из нержавеющей стали будет стоить дороже кирпичного дымохода, однако стальная труба проще в монтаже, что делает расходы на ее установку вполне доступными.

При скапливании на внутренних стенках дымохода сажи вывод угарного газа из помещения затрудняется.

Купить дымоход для газового котла можно в специализированных пунктах продаж и в интернет-магазинах, реализующих данную продукцию. К реализации предлагается также большой ассортимент фурнитуры, фасонных деталей, тройников, переходников, заглушек и других необходимых деталей конструкции. Учитывая удобную сортировку изделий по категориям и моделям, можно быстро отыскать и заказать нужный товар.

Стоимость 1 м одноконтурной трубы из нержавеющей стали диаметрами 100, 110, 115, 120 мм составляет 650 руб., такая же труба диаметром 140-150 мм обойдется в 750 руб. Цена колена с углом поворота 90° из нержавеющей стали под трубу диаметром 110-120 мм составляет 550 руб. при толщине металла 0,6 мм. Приобрести 1 м сэндвич-трубы из нержавейки диаметром 140-230 мм можно за 1900 руб.

На заметку! Сэкономить на приобретении качественных и долговечных труб для дымоходов можно в том случае, если вы оформите заказ в период действия скидок.

Навесной газовой котел с дымоходом, установленный в частном доме.

Цена коаксиального дымохода для газового котла диаметром 60-100 мм длиной 1 м, реализуемого в горизонтальном комплекте, составляет 3500 рублей. Приобретение коаксиального дымохода Baxi — мирового производителя современных отопительных систем — обойдется в 4200 руб. В полный комплект дымохода для настенного газового котла входит труба длиной 75 см диаметром 60-100 мм, отвод на 90° и наконечник. На всю продукцию предоставляется гарантия.

Грамотный монтаж любой бытовой техники — залог ее безопасной и длительной эксплуатации. Тем более, если речь идет о газовом оборудовании. Установка системы отвода продуктов сгорания для газовых котлов требует предварительного инженерного расчета и квалифицированной реализации.

Выбор материалов

Дымоотводы из нержавейки являются оптимальным вариантом. Эти конструкции имеют исключительную стойкость к различным видам коррозии, небольшую массу и обеспечивают хорошую тягу. Время эксплуатации стального дымохода, как правило, составляет не более 20 лет.

Но вот оцинкованная сталь с выводом продуктов сгорания справляется намного хуже, в отличие от нержавейки. Разогретые влажные испарения с высокой кислотностью очень быстро разрушают оцинковку. Срок службы этого дымохода — около 5 лет.

Исключительно продолжительным временем работы характеризуются керамические дымоотводы, они служат более 50 лет. Наиболее удобны европейские модели с внешним стальным контуром. Однако у этой конструкции существуют и некоторые недостатки.

В первую очередь, это значительная масса дымохода, которую необходимо соотнести с несущей способностью основания и стен здания. К монтажу керамического дымоотвода предъявлены высокие требования. Считается, что для нормальной тяги керамические трубы обязаны находиться четко вертикально, а эта конфигурация совершенно не всегда удобна.

Коаксиальный дымоотвод — современный и эффективный выбор, однако довольно дорогостоящий. Конструкция этого дымоотвода представляет из себя две трубы, которые вложены друг в друга. По внутренней трубе выводятся продукты сгорания, а по внешней подводится воздух.

Этот дымоотвод можно приобрести в виде готовых модулей, что упрощает сборку и монтаж. Еще одно достоинство коаксиальной конструкции — высокая степень безопасности.

Традиционный кирпичный дымоотвод — не лучшее решение. Громоздкая конструкция, как правило, не характеризуется высокой тягой, имеет большой вес, а срок эксплуатации незначительный.

Однако если дома уже находится старый кирпичный дымоход, то он вполне подходит для эксплуатации. Вовнутрь конструкции устанавливают вкладыш из нержавейки, а кладка из кирпича является защитным футляром. Естественно, сечение и форма вкладыша обязаны соответствовать вышеописанным нормам.

Очень редко, но все еще можно увидеть дымоотводы из асбоцементных труб, так как их вытеснили более современные материалы. Эти конструкции довольно опасны, поскольку при перегреве могут разрываться. Время эксплуатации не более 5 лет.

Виды дымоходов по материалам изготовления

Трубы дымохода для газового котла изготавливаются из следующих материалов:

• кирпич;
• керамика;
• сталь;
• комбинация материалов.

Дымоход из кирпича

Идеальным сечением трубы, по которому дым проходит с наибольшей скоростью, является окружность, а выкладывать дымоход круглого сечения из кирпича нерационально. Кроме того, кирпич нужен огнеупорный, но это не спасает стенки каналов от обрастания сажей и разрушения вследствие воздействия конденсирующихся кислотных составляющих продуктов сгорания газа. Поэтому из кирпича выкладывают дымоходы для отопительных котлов на твёрдом топливе или печей, изготовленных из идентичного материала.

Процесс отличается трудоёмкостью, а также необходимостью тщательного подбора жаропрочного кирпича и связующего с термостойкими характеристиками.

Сооружение начинают с устройства прочного индивидуального фундамента внутри контура здания без жёсткой связи с несущими стенами и плитами перекрытия. Выполнять данную работу самостоятельно, не имея навыков работы в кладке печей, не целесообразно, но знание технологии поможет контролировать работу исполнителя-профессионала.

Одно из условий обеспечения достаточной тяги – необходимая величина возвышения оголовка трубы над коньком крыши в зависимости от расположения. Схема демонстрирует это лучше описания.

Но наличие тяги, тем не менее, не устраняет полностью фактор разрушительного воздействия на кирпич дыма, его кислотообразующих составляющих и конденсата.

Устранить влияние этих факторов можно, смонтировав дымоход из стальной трубы и обложив её огнеупорным кирпичом. Идеальный вариант материала канала – нержавеющая сталь, стойкая к воздействию химически агрессивных веществ и влаги.

Исходя из нюансов использования кирпича при устройстве дымохода, применение его для оборудования системы отопления на основе газового котла является не оправданным.

Дымоход из керамических труб

Дымоотводящая труба из керамики представляет собой сборную конструкцию. Наружный корпус – это несущий каркас, выложенный из легкого бетона. Внутри него расположена керамическая труба. Пространство между внутренним и внешним слоями заполнено специальным теплоизолирующим материалом.

Керамический дымоход монтируется из отдельных элементов длиной 20-60 см, имеющих соединительный фасонный раструб с одного конца, при сборке обрабатываемый для герметизации стыков кислотостойким клеящим составом.

Канал из керамики утепляется снаружи термостойкой теплоизоляцией и обкладывается полыми керамзитобетонными блоками или жаропрочным кирпичом на цементном растворе. Пазы в блоках способствуют вентилированию утеплителя и нейтрализуют температурные расширения керамики. Конструкция и профиль блоков могут быть различными – в зависимости от диаметра дымохода и количества керамических труб в канале.

Для облегчения монтажа производителями предлагаются готовые комплекты керамических дымоходов, включающие весь необходимый набор фурнитуры и имеющие гарантированный срок эксплуатации 30 лет и более.

Монтаж керамического дымохода

Керамические дымоходы редко монтируют снаружи, так как наружное исполнение потребует дополнительной укрепляющей оболочки из кирпича или блоков.

Устройство начинают с определения места выхода канала в кровле. Затем строительным отвесом проецируют это место вниз, удаляют мягкий грунт, планируют площадку, размечают контур фундамента и делают щебневую подсыпку.

Фундамент

Если основание под дымоход — фундамент дома (конструкция – подушка) или бетонный пол с армированием, то монтаж канала осуществляют на него, предварительно выполнив гидроизоляцию площадки.

Габариты фундамента в плане и его глубина зависят от свойств грунта и параметров дымохода – контура сечения и веса (этажность здания).

Важно! Фундамент под дымоход сооружается самостоятельным, он не должен иметь связей с основанием здания.

По размеченному на грунте контуру устанавливается опалубка, после чего производится армирование – укладывается сетка из арматуры переменного профиля диаметром 10-12 мм, связанная вязальной проволокой с ячейкой 10х10 или 12х12 см.

Фундамент заливается бетоном марки не ниже М-200. Через неделю после укладки он наберёт 70% прочности, и можно приступать к кладке дымохода, выполнив гидроизоляцию площадки под него (рубероид, битулин).

Монтаж блоков

Укладка керамических элементов производится в соответствии с конструкцией монтажных соединений, на стыки элементов перед установкой наносится жаропрочный состав, который не только жёстко фиксирует соединение после отверждения, но и герметизирует его. Укладку состава удобно производить монтажным шприцем, за неимением – мастерком. Излишки выступившей после установки смеси сразу же затираются куском поролона заподлицо стыка – потёков или выпуклостей быть не должно.

Важно! «Оживлять» приготовленный, но уже твердеющий состав добавлением воды и перемешиванием запрещено – значительная часть прочности такого клея будет утрачена.

Кладка несущего каркаса выполняется в зависимости от конструкции бетонных или кирпичных блоков, которые производятся как цельными с монтажным отверстием в сечении, так и разъёмными, укладываемыми вокруг трубы.

В нижнем ярусе первым должен располагаться модуль с устройством для сбора и отвода конденсата. Для этого в бетонном или кирпичном блоке болгаркой выполняется прорезь для вывода наружу отводного патрубка. На основание наносится раствор, монтажная площадь изделия смачивается, и блок укладывается по месту, после чего в него так же на цементный раствор устанавливается керамический модуль с отводным патрубком.

Вертикальность смонтированных участков контролируется строительным уровнем. При кладке стенок необходимо также предусмотреть места расположения ревизионных люков и подключения выходной трубы газового котла, чтобы смонтировать эти элементы на соответствующих по высоте участках с нужной ориентацией.

Укладка теплоизоляции производится вокруг трубы путём вставки её сверху в установленный на раствор блок с предварительной подгонкой размеров.

Важно! Горизонтальные стыки керамических модулей и полых бетонных блоков несущего каркаса при прохождении через плиту перекрытия не должны располагаться в её плоскости – через плиту должен проходить цельный элемент, обустроенный по периметру контакта с ней термостойким эластичным уплотнителем, нейтрализующим возможные деформации.

Для усиления прочности наружного несущего каркаса в блоках предусмотрены сквозные отверстия – армировочные каналы, которые при производстве кладки должны быть совмещены. В эти отверстия до отверждения раствора вставляются куски стальной арматуры переменного профиля таким образом, чтобы стыки прутьев между собой приходились на середину блока, а не на шов. Диаметр арматуры подбирается таким, чтобы в армировочном канале после установки прута оставалось пространство для заполнения его жидким цементным раствором. Арматуру выпрямляют и нарезают на куски, позволяющие скрепить между собой 2-3 блока.

Наружные швы между блоками или кирпичами несущего каркаса также тщательно затирают, а излишки раствора удаляют до отверждения, чтобы впоследствии не было необходимости стучать по каналу для их удаления.

Сечение керамического дымохода для газовых котлов с закрытой камерой сгорания несколько иное – в блоках несущего каркаса имеется отдельный канал для поступления воздуха к горелкам, который так же, как и армировочные отверстия, нужно тщательно совмещать при монтаже, но технологии кладки конструкций идентична описанной выше.

Верх трубы обязательно обустраивается защитным оголовком, предотвращающим попадание в дымоход влаги и посторонних предметов. От формы оголовка зависит аэродинамика выхода газов, поэтому лучше установить изделие промышленного производства, а не экспериментировать с самодельными венцами.

Отделка наружной поверхности дымохода в помещениях выполняется в зависимости от интерьера жилья, наиболее практична облицовка керамической плиткой с соответствующими температурными характеристиками.

Достоинства керамического дымохода:

• внутренняя поверхность керамических труб покрыта слоем жаропрочной глазури, которая, в отличие от кирпича, не способствует оседанию сажи — одно из условий хорошей тяги;
• глазурь водонепроницаема, что исключает поглощение трубой конденсата и разрушение стенок при его замерзании – конденсирующиеся составы стекают вниз в специальный отстойник, что обеспечивает прочность корпуса дымохода;
• низкая интенсивность наслоения сажи — на гладкой поверхности сажа практически не оседает, и большая часть ее улетает в атмосферу вместе с дымом;
• простота обслуживания – с гладких глазурованных стенок сажа удаляется гораздо легче, чем с кирпичных;
• пожаробезопасность – даже при наличии в трубе какого-то количества сажи её воспламенение пройдёт без последствий, так как керамика жаропрочна и обладает низкой теплопроводностью;
• стойкость к воздействию химических веществ – керамика не взаимодействует с кислотами, образующимися при конденсации влаги и продуктов сгорания газа на стенках трубы;
• долговечность;
• простота обработки — керамические элементы дымохода не требуют специального инструмента.

Недостатки каналов из керамики:

• значительный вес конструкции;
• необходимость сооружения фундамента;
• высокая стоимость;
• необходимость наличия навыков точной подгонки.

Керамический дымоход в стальном корпусе

Эта конструкция является более совершенной, выпускаемой в Германии разновидностью предыдущего устройства. Внутренняя часть выполнена из керамики, а наружная оболочка – стальные элементы длиной 60-100 см, собираемые в цельную конструкцию с помощью специальных креплений обжимного типа. Монтаж отличается простотой и возможностью расположения в любом месте, включая установку внутри стены – для этого производятся системы прямоугольного сечения.

При множестве достоинств керамического дымохода в стальной оболочке у этого материала имеется существенный недостаток – высокая цена, препятствующая росту его популярности при использовании в быту.

Стальные дымоходы

Для изготовления таких каналов используется обычная или нержавеющая сталь толщиной 0,5-0,8 мм. Преимущества нержавеющей стали в данном случае очевидны – долговечность, обусловленная стойкостью к воздействию кислот, образующихся при контакте азотных и серных составляющих дыма с конденсатом.

Степень эстетичности исполнения зависит от статуса строения – коттеджи оборудуют каналами из нержавейки или с цветной эмалированной поверхностью, закреплённых на стенах с помощью конструкций декоративного исполнения, дачные домики можно оснастить окрашенными алюминиевой пудрой трубами из обычной стали.

Трубные системы дымоотвода в основном располагают снаружи жилья, производя крепление к стенам с помощью кронштейнов различных конструкций, но возможно и внутреннее расположение при соблюдении следующих условий:

• материал трубы – нержавеющая сталь;
• устройство защитной теплоизоляции внутренних участков дымохода для предотвращения получения ожога при прямом контакте;
• сооружение противопожарной разделки вокруг труб в местах контакта со стенами и плитами перекрытия;
• выполнение требований по конструктивному расположению элементов дымохода:

Монтаж

Фундамент для стальных дымоходов не требуется, и монтаж их можно выполнить самостоятельно.

Сборка производится снизу вверх. В конструкции должен быть предусмотрен отстойник для конденсата с патрубком для его спуска.

Сборные элементы соединяются между собой стыками фасонного исполнения, контактные поверхности которых перед сборкой покрываются жаропрочным силиконовым герметиком, при точечном ремонте позволяющим произвести демонтаж нужного фрагмента. Поверх стыков дополнительно накладываются обжимные хомуты.

Глубина насадки труб друг на друга определяется противопожарными нормами – не менее величины радиуса монтируемого элемента.

Допускается наличие в контуре одного горизонтального участка трубы, но протяжённостью не более 1,0 м.

Шаг крепёжных кронштейнов дымохода на стене выполняется величиной в 1,5-2,0 м, каждое место поворота (колено) нуждается в индивидуальном креплении к основанию.

Если кровля дома выполнена из горючих материалов, то на конец трубы устанавливается дефлектор-искроуловитель.

На наружных участках дымохода для снижения образования конденсата и усиления тяги выполняется утепление каменной ватой – способом, предотвращающим её промокание. В верхней части трубы, где утепляющий слой заканчивается, на канал устанавливается воротник с наклоном вниз по периметру для предотвращения поступления влаги в утеплитель с торца.

Часть трубы, выходящая на кровлю, крепится к основанию тремя растяжками, равномерно распределёнными по окружности через 120 градусов.

Сэндвич-дымоходы

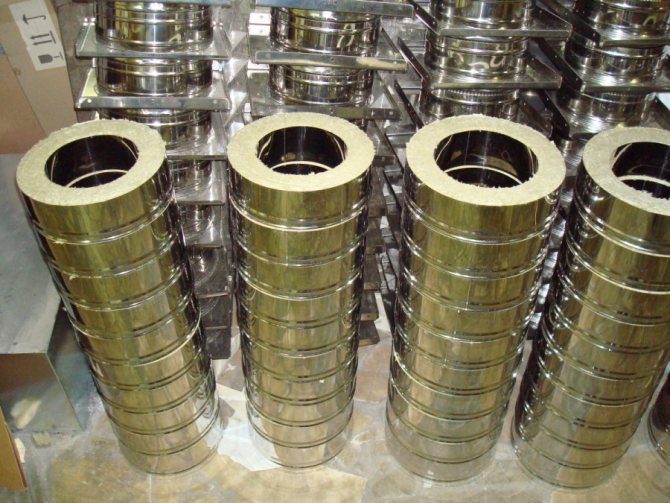

Сэндвич-трубы представляют собой две стальные оболочки разного диаметра, между которыми помещён термостойкий утеплитель определённой толщины. Такая конструкция позволяет смонтировать трубу дымохода для котла из элементов, уже обустроенных снаружи теплоизоляцией, поэтому сэндвич-дымоходы одинаково пригодны как для наружного, так и внутреннего монтажа.

По материалу исполнения сэндвич-трубы производятся следующих видов:

• обе оболочки выполнены из нержавеющей стали;
• внутренняя труба из нержавейки, внешняя – из оцинкованной стали.

Однако, стойкость стали к окислению ещё не определяет степень её пригодности к использованию в дымовых каналах.

При производстве сэндвич-труб применяют следующие виды нержавеющей стали:

• AISI 430;
• AISI 439;
• AISI 316;
• AISI 316i;
• AISI 304;
• AISI 321;
• AISI 310S.

Самыми недорогими материалами являются стали марок AISI 430 и AISI 304, но и применение у них соответствующее – только для внешних оболочек. Наиболее качественными являются AISI 316i, AISI 321, AISI 310S, применяемые как для внешних, так и внутренних труб, и при выборе материала это надо учитывать. Марка применяемой стали оказывает существенное влияние на стоимость труб. Поэтому при поиске лучшего предложения нужно учитывать материал изготовления. Добросовестный производитель всегда снабжает свои изделия ярлычками, где указаны марки и толщины нержавейки внутреннего и внешнего контура. Зависимость стоимости от марки стали наглядно демонстрируется в сводной таблице цен на дымоходы из нержавеющей стали на официальном сайте .

Монтаж

Сооружение сэндвич-дымохода внешнего исполнения начинают с монтажа стартового узла на наружной стене здания. На стартовом узле устанавливается первый элемент сэндвич-дымохода – опорная пластина.

На опорную платину устанавливается тройник, от которого ведут монтаж вертикальной части дымохода, а в стене по разметке выполняют входное отверстие с расчётом, чтобы оборудовать вход пожаробезопасным проходным местом и теплоизоляцией.

Между собой фрагменты крепятся методом вставки друг в друга торцов, выполненных с соблюдением необходимых посадочных величин диаметров. Поверх посадочных стыков устанавливаются обжимные хомуты. Но при установке патрубков применяются два способа их ориентации – «по дыму» и «по конденсату».

При монтаже сэндвич-труб необходимо выполнять следующее правило:

• сборка горизонтального участка до тройника выполняется «по дыму» — последующий фрагмент надевается на предыдущий;
• вертикальный участок дымохода собирается «по конденсату» — последующий фрагмент вставляется в предыдущий.

Оба способа сопряжения обязательно выполняются с применением герметика.

Верхняя часть дымохода по окончании монтажа крепится к основанию растяжками с помощью специального хомута и проушин.

Самостоятельный монтаж сэндвич-дымохода прост только на первый взгляд. На практике эта операция требует профессиональных навыков выполнения многих видов работ, в том числе на высоте. К тому же, от качества исполнения и соблюдения технических норм зависит не только эффективность работы газового котла, но и безопасность проживающих в доме людей. Поэтому браться за самостоятельную установку сэндвич-дымохода, включающую множество мелких, но важных нюансов, рекомендуется только с участием наставника-профессионала.
