Как работает и как сделать психрометр для инкубатора своими руками

Прибор, которым измеряют уровень влажности, называется гигрометром или просто датчик влажности. В повседневной жизни влажность выступает немаловажным параметром, и часто не только для самой обычной жизни, но и для различной техники, и для сельского хозяйства (влажность почвы) и много для чего еще.

От степени влажности воздуха зависит наше самочувствие. Особенно чувствительными к влажности являются метеозависимые люди, а также люди, страдающие гипертонической болезнью, бронхиальной астмой, заболеваниями сердечно-сосудистой системы. При высокой сухости воздуха даже здоровые люди ощущают дискомфорт, сонливость, зуд и раздражение кожных покровов. Часто сухой воздух может спровоцировать заболевания дыхательной системы, начиная с ОРЗ и ОРВИ, и заканчивая даже пневмонией.

На предприятиях влажность воздуха способна влиять на сохранность продукции и оборудования, а в сельском хозяйстве однозначно влияние влажности почвы на плодородие и т. д. Здесь и спасает применение датчиков влажности — гигрометров. Какие-то технические приборы изначально калибруются под строго требуемую влажность, и иногда чтобы провести точную настройку прибора, важно располагать точным значением влажности в окружающей среде.

Влажность может измеряться несколькими из возможных величин:

• Для определения влажности как воздуха, так и других газов, измерения проводятся в граммах на кубометр, когда речь об абсолютном значении влажности, либо в единицах RH, когда речь о влажности относительной
• Для измеряется влажности твердых тел или в жидкостях подходят измерения в процентах от массы исследуемых образцов
• Для определения влажности плохо смешиваемых жидкостей, единицами измерения будут служить ppm (сколько частей воды приходится на 1000000 частей веса образца)

Изготовление гигрометра

Возьмите человеческий волос длинной не менее 40 сантиметров. Волос должен бы не крашенный и ни в коем случае не покрыт лаком. Прежде всего его надо обезжирить. Для этого промойте волос в воде со стиральным порошком (без кондиционера) или прокипятите его в растворе соды. Можно также применить ополаскивание в бензине или ацетоне. На одном конце волоса закрепите небольшой отвес. Лучше всего, если отвес будет иметь острие. Для изготовления отвеса вы можете использовать острый конец гвоздя или промытый растворителем наконечник стержня от шариковой авторучки. Важно, чтобы вес наконечника был достаточен для распрямления висящего вертикально волоса. Для закреплении отвеса на волосе используйте термоклей или каплю нитроклея. Подберите небольшой гвоздь, наденьте на него отрезок стержня шариковой авторучки длинной около 5 мм или любую другую подходящую пластмассовую трубку. Важно, чтобы трубка могла свободно вращаться и не соскальзывала через шляпку. Гигрометр монтируется на вертикальной доске или фанерной панели с горизонтальной подставкой — основанием. Вбейте в центре вертикальной панели приготовленный вами гвоздь с пластиковой трубкой так, чтобы переброшенный через него волос свободным концом мог крепиться к горизонтальному основанию. Часть волоса, переброшенная через гвоздь, составляла примерно треть его от общей длинны. Перекиньте волос через гвоздь и закрепите его свободный конец термоклеем. При изменении влажности длина волоса будет изменяться, а острие отвеса подниматься и опускаться. Снабдите гигрометр шкалой. Ее можно сделать из полоски бумаги, наклеив на приборную панель позади отвеса.

Виды гигрометров для инкубатора

Встречаются разные виды гигрометров, которые имеют свои особенности, индивидуальный тип работы, преимущества и недостатки.

Выделяют следующие разновидности:

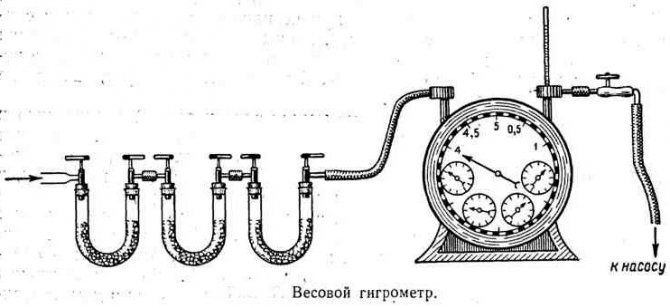

1. Весовой гигрометр для инкубатора. Представляет собой несколько объединенных трубок, внутри которых содержится гигроскопическое вещество, поглощающее влагу. С помощью этой системы протягивается немного воздуха и определяется его влажность.

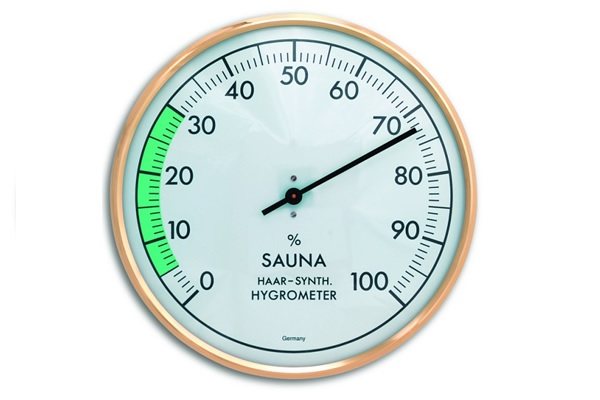

2. Волосной влагомер. Известно, что волосы меняют длину при изменении показателей влажности воздуха. За счет этого можно замерить относительную влажность – от 30% до 100%. Волос натягивают на металлическую рамку, и если меняется показатель влажности, данные передаются стрелке, которая перемещается по шкале.

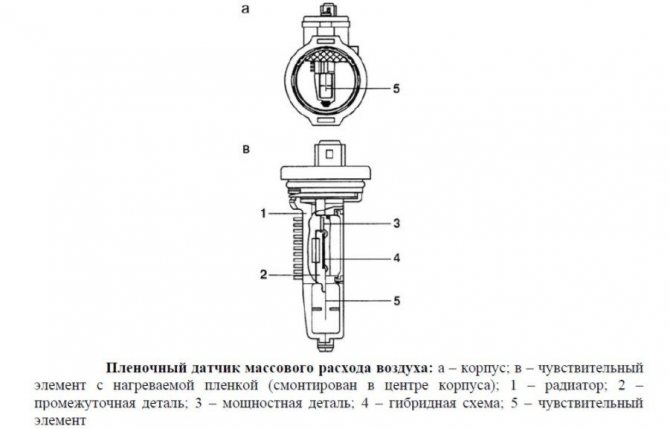

3. Пленочный датчик влажности воздуха для инкубатора. Снабжен специальным элементом из органической пленки. При повышении влажности она растягивается, а во время ее снижения – сжимается.

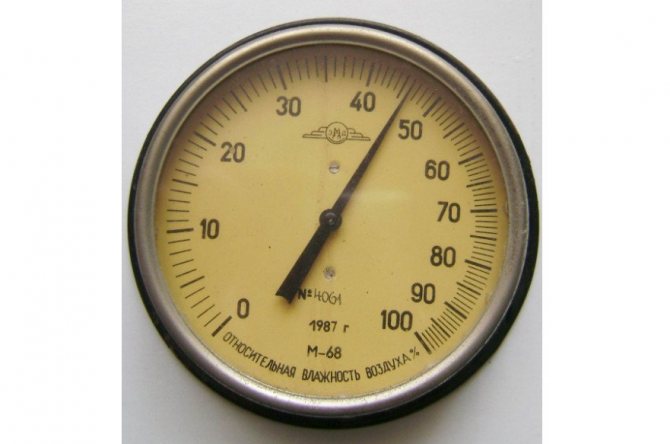

4. Керамический. Его работа основывается на зависимости сопротивления керамической детали от влажности воздуха.

Градуирование гигрометра

Выращивание птицы – дело кропотливое и сложное. Для того, чтобы из яйца появился птенчик необходимо несколько недель создавать специальные условия для развития зародыша. Психрометр для инкубатора – это приспособление, которое поможет следить за важнейшими параметрами. Обойтись без него не сможет ни один хозяин.

Как правильно выбрать гигрометр

Прежде чем выбирать гигрометр, необходимо учесть, что существует несколько видов: настенный, настольный, механический и цифровой. Эти приборы отличаются не только по своим техническим характеристикам, но и по комплектации, точности показателей. Кроме того, они могут иметь дополнительные функции, такие как календарь, часы, будильник, индикатор уровня комфорта и т.д.

Важно! В случае настольного размещения гигрометра следует учитывать не только его размеры, но и угол поворота прибора к источнику света. Это позволит получить более точные данные.

При изучении технических параметров датчика следует обратить внимание на показатели относительного и абсолютного давления. Более того, выбор прибора должен зависеть от размеров инкубатора. Так, если он предназначен для более, чем 100 яиц, необходимо устанавливать более мощный гигрометр.

Примеры наиболее популярных моделей:

1. MAX-MIN — имеет пластиковый корпус, оснащен градусником, часами и будильником, а также позволяет монтировать дополнительные датчики. В случае изменения уровня влажности подает звуковой сигнал.
2. Stanley 0-77-030 — имеет ЖК-дисплей и прочный корпус, защищенный от механических повреждений, но его стоимость крайне высока.
3. DC-206 —предназначен для инкубатора небольшого размера и может быстро выйти из строя при механическом повреждении.
4. НТС 1 — компактный электронный прибор, имеющий ЖК-дисплей и оснащенный календарем, часами и будильником.

Функции

Выведение птицы в инкубационных условиях очень популярно, как в подсобном хозяйстве, так и в массовом производстве. Каждый хозяин знает, что вылупиться из яйца цыпленок сможет только в том случае, если будут соблюдены все параметры.

Схема самодельного психрометра

Основными пунктами в таком деле становятся:

• температура;
• влажность воздуха.

Если данные показатели ниже или выше стандартных, то даже самые современные технологии не смогут превратить яйцо в птицу. Поэтому, очень важно следить за влажностью и теплом в средине инкубатора. Именно тут и понадобится психрометр.

Данное приспособление используется в хозяйстве для измерения воздушных параметров. В большинстве случаев, его предназначение состоит в определении процента влажности воздуха.

Но, при усложненной конструкции имеется возможность установить дополнительно еще и температуру в средине инкубатора.

Прибор работает на основе физического свойства – испарения жидкости. Имея два термометра, один из которых погружается в воду, а второй остается в сухости определяется два показателя.

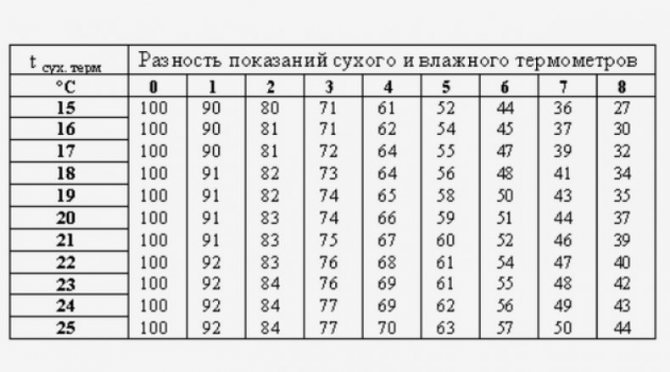

По специальной таблице, составленной специалистами, выводится уже непосредственно сама влажность воздушной среды в инкубаторе. То есть, психрометр – это специальное устройства, которое способно вычислить влажность воздуха при помощи использования разницы показателей двух градусников.

«Природный» измеритель

Для изготовления измерителя в домашних условиях можно использовать свойство шишки расправлять или наоборот – сжимать – свои чешуйки в зависимости от изменения влажности окружающей среды. Все, что понадобится для создания устройства – сама шишка и кусок фанеры.

В самый центр фанеры с помощью гвоздя или скотча крепится шишка. Для определения влажности следует проследить за скоростью раскрытия чешуек. Если они быстро раскрываются — влажность воздуха несколько ниже нормы. Если положение чешуек достаточно долго не изменяется – микроклимат помещения соответствует средним показателям. В том случае, если их кончики начнут подниматься вверх, влажность помещения имеет высокие показатели.

Наиболее популярные модели устройства и их характеристика

Виды

Приборы, предоставленные на современном рынке можно поделить на три группы, используя, как критерий их принцип работы:

• аспирационные;
• стационарные;
• дистанционные.

Аспирационный психрометр для инкубатора характеризуется наличием двух градусников, которые располагаются в специальной оправе. Это способствует тому, что прибор менее подвергается негативному влиянию и повреждениям.

На сами термометры постоянно и с одинаковой мощностью дует воздух из инкубатора при помощи специального вентилятора. Вследствие этого и определяется температура на градусниках. Из плюсов можно выделить точность данных, а основной минус – большая цена.

Стационарные приспособления располагаются в метеорологической будке. Она, в свою очередь, крепится к инкубатору при помощи штатива. Вычисление показателей происходит за счет при циркуляции воздушного потока через будку.

Недостатком аппарата считается то, что увлажненный градусник может менять данные в зависимости от силы потока воздуха, чего нет в предыдущем варианте, поскольку там он постоянный. Из плюсов – в использовании очень прост, легко ремонтируется.

Дистанционные технологии предполагают собою использование:

• термометров сопротивления;
• терморезисторов.

Основная характеристика аппаратов состоит в том, что выведение результатов происходит на часть прибора вне инкубатора. В то же время, в средине находится специальный датчик, который постоянно замеряет показатели.

Основное достоинство – точность показателей. Ошибки данных приборов минимальны, а результаты отображаются до сотых. Из минусов можно выделить дороговизну и сложность ремонта при поломке.

Популярные модели

Наиболее популярные модели среди покупателей из выше рассмотренных видов на сегодняшний день:

Как видим, наиболее дешевый вариант – стационарный прибор, а самый затратный – аспирационный. Но, большая стоимость оправдывается высокой точностью результатов.

Уровень влажности воздуха окружающей среды может влиять не только на самочувствие человека, но и также на состояние бытовой техники, мебели и продуктов. Количество влаги в воздухе зависит от особенностей климата региона или техногенных факторов.

Нормой для здорового человека считается влажность воздуха от 30 до 60 %. Чтобы создать оптимальный микроклимат в помещении используют специальные увлажнители или осушители, а также кондиционеры с функциями автоматического контроля уровня влаги.

Используют специальные приборы для измерения:

• гигрометры;
• психрометры.

Гигрометр – один из измерительных приборов, благодаря которому можно определить уровень влажности.

Дополнительная информация: швейцарский ученый в 1783 г. Орас де Соссюр сконструировал первый волосной гигрометр, но работать над изобретением этого измерителя начал Леонардо да Винчи еще в 1400 г.

Есть несколько типов гигрометров:

• волосной;
• весовой;
• конденсационный;
• электронный;
• электролитический;
• пленочный;
• керамический.

Каждый из приспособлений имеет особенный принцип работы. Например, конструкцию волосного гигрометра составляет система U – образных трубок. Они наполнены специальным веществом, которое поглощает водяной пар. С помощью насоса через эту систему подают воздух и определяют его влажность.

Наиболее точным измерителем считается конденсационный гигрометр. Он измеряет количество конденсата, который образуется на стеклянной поверхности после воздействия на нее солнечного луча. Погрешность при работе такого устройства очень низкая.

Психрометр – еще один из измерителей влажности воздуха окружающей среды.

Виды психрометров:

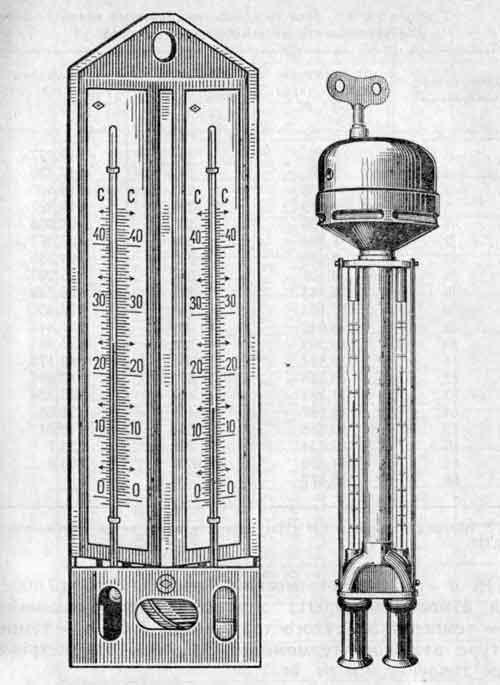

• психрометр Августа (станционный);
• психрометр Ассмана (аспирационный);
• дистанционный психрометр.

Психрометр Августа — один из наиболее известных приборов для измерения влажности. Строение этой конструкции достаточно несложное. Конструкция психрометра состоит из прикрепленных на одном штативе двух одинаковых термометров. Один из них называется сухим, он показывает температуру в помещении.

Второй термометр называют влажным или смоченным. Конец этого термометра в виде чехла обматывают батистовой тканью или марлей, конец которой опускают в резервуар с водой, находящийся на тыльной стороне конструкции психрометра.

Если конец влажного термометра будет опущен в резервуар, то он покажет температуру находящейся там воды, а не воздуха, который циркулирует над ним. Поэтому необходимо учесть, что расстояние между сосудом и окончанием измерительного прибора должно составлять около 3 – 4 сантиметров.

Вода с кусочка ткани испаряется, из-за чего температура на влажном термометре снижается до момента, пока термометр не начнет показывать температуру, при которой пар становится насыщенным. В такой момент показываемые на влажном термометре данные будут представлять показатели реальной температуры окружающей среды.

Определения влажности воздуха в определенном помещении с помощью психрометра занимает немного времени. Для этого устройство помещают в место, изолированное от попадания солнечных лучей и посторонних тепловых воздействий на 10 – 15 минут, после чего записывают результаты измерения каждого из термометров прибора.

Зачем нужен гигрометр?

Гигрометр позволяет выявить относительную влажность окружающей среды, которая является одним из важнейших составляющих микроклимата помещения. Содержание влаги в воздухе влияет на самочувствие людей. Этот показатель обязательно должен находиться в пределах среднего диапазона. Пониженная влажность воздуха может приводить к затрудненному дыханию и пересыханию слизистых оболочек, а повышенная – к ухудшению физического состояния. Особенно строго следить за этим значением нужно людям, имеющим заболевания дыхательных путей.

Для контроля влажности в помещении можно приобрести специальную метеостанцию. Однако из подручных средств также можно собрать прибор, который сможет заменить собой гигрометр.

В чем плюсы и минусы психрометра?

Главным преимуществом психрометра есть его несложное строение. Соответственно, определение влажности воздуха с помощью психрометра намного проще по сравнению с другими измерительными приспособлениями. Плюс ко всему, в изготовлении он гораздо более дешевый, чем любой другой прибор.

Но кроме положительных сторон, у психрометра есть и недостатки. На показания этого измерительного инструмента очень влияет движение окружающего воздуха.

То есть, чем выше будет скорость движения воздуха в месте измерения, тем больше будет разница в окончательном результате обеих термометров психрометра. Эту погрешность было исправлено в психрометре аспирационного типа или, как его еще называют, психрометре Ассмана.

Для чего необходимо купить комнатный гигрометр, и каким он может быть

Комнатный гигрометр – это прибор, который измеряет и отображает относительную влажность воздуха в помещении. Благодаря ему, вы сможете постоянно получать данные о состоянии микроклимата в доме и, соответственно, вносить коррективы. В зависимости от механизма действия, все гигрометры делятся на несколько типов:

• волосяной гигрометр – его работа основана на естественном свойстве человеческого волоса изменять свою длину под воздействием влаги;
• конденсационный гигрометр – получает информацию от специального механизма, который представляет собой зеркало, на котором образуется конденсат за счет воздействия света;

Прибор для измерения влажности является обязательным устройством в детской комнате

• весовой гигрометр, который выдает показания за счет измерения количества водяного пара;
• психометрический – функционирует за счет двух термометров, определяя разницу предоставляемых ими показаний. Когда речь идет об измерении показаний влажности воздуха в помещении, используется именно этот вариант.

В чем особенность психрометра Ассмана?

Психрометр Ассмана – это гораздо сложнее и более надежное устройство для измерения влажности воздуха. Оба термометра конструкции находятся нижними концами в специальном металлическом корпусе, который защищает их от попадания солнечных лучей, тепловых воздействий, а также от различных повреждений. Воздух движется с постоянной скоростью благодаря работе вентилятора. Этот вентилятор, еще известный как аспиратор, обдувает термометры со скоростью 2 м/сек.

Определение влажности с помощью этого психрометра: прибор подвешивают в месте исследования на высоте 1,5 м от пола; результаты получают через 10 – 15 минут зимой и через 4 – 5 минут в летнее время.

Общим для психрометра Августа и психрометра Ассмана является то, что в конструкции обеих есть стеклянно – ртутные термометры. Минус этих приспособлений – их хрупкость и, соответственно, отсутствие возможности проводить измерения дистанционно.

Как сделать психрометр

Вариант 1. Несложный в изготовлении электронный психрометр с системой подлива воды, выполненной по принципу автопоилки изображён на верхней фотографии слева. Он изготовлен на основе двух одинаковых термометров сопротивления. Рекомендуем использовать медные термометры (в обозначении присутствует буква «М»: М50, М100 и так далее) так как они имеют линейную номинальную статическую характеристику. При выборе термометров обратите внимание для эксплуатации в какой среде они предназначены. Если термометр предназначен только для работы в газообразной среде, то вода из фитиля может просочиться в термометр и привести его в негодность. Нужно брать термометры, которые предназначены для работы как в воздухе, так и в воде.

«Сухой» термометр крепится на стену камеры с помощью уголка. Для «мокрого» термометра изготавливается ванночка из нержавеющей стали. Можно использовать (если у вас она есть) готовую ванночку из термостойкой пластмассы, алюминия или другого стойкого к коррозии материала. Не рекомендуется делать ванночку из «чёрного» металла, так как она быстро заржавеет, ржавчина будет «забивать» фитиль и психрометр начнёт выдавать неверные показания психрометрической разности.

Не следует делать излишне широкую или длинную ванночку. Это приведёт к увеличению испарения с поверхности воды в ванночке и придётся чаще доливать воду, а вам это не нужно. Если вы нашли готовую ванночку, но она слишком велика, то сделайте для неё крышку с прорезью для фитиля.

«Мокрый» термометр устанавливается на высоте 2-3 сантиметра от поверхности воды в ванночке. Не следует делать эту высоту большой, это ухудшит смачиваемость фитиля и психрометр будет выдавать неверные показания.

Бачок для подлива воды в ванночку изготавливается из обычной алюминиевой канистры. Нельзя применять канистры из полиэтилена и прочих пластмасс с низкой температурой плавления. Температура в камере поднимается до 70 — 75 градусов. При такой температуре стенки канистры из таких материалов размягчаются, теряют жесткость, канистра просто сплющивается и из неё вытекает практически вся вода.

Всё изготовление бачка сводится к сверлению отверстия в крышке канистры и установки на крышку штуцера (который так же покупается в магазине хозтоваров). При установке штуцера край отверстия в крышке рекомендуется намазать автомобильным силиконовым герметиком. Это обеспечит необходимую герметичность соединения. На штуцер надевается шланг, при необходимости шланг затягивается хомутом — бачок готов.

Как и почему это работает. Наливаем в канистру воду, плотно завинчиваем крышку, опускаем конец шланга в ванночку и переворачиваем канистру. Вода будет выливаться в ванночку до тех пор, пока не закроет отверстие в шланге, после этого вытекание воды прекращается. Всё просто: канистра герметична, вода выливается до тех пор, пока освободившееся в канистре место занимает поступающий через шланг воздух. Как только прекращается поступление воздуха, прекращается и выливание воды. В дальнейшем, из-за испарения, уровень воды в ванночке будет понижаться, отверстие шланга откроется и в ванночку выльется новая порция воды. Так будет продолжаться, пока вода в канистре не закончится.

Основной недостаток варианта 1. При сушке древесины воды из ванночки испарится много. Из нашего опыта 10 литров воды хватит на 3 — 5 дней (зависит от размеров ванночки, режима сушки и его этапа). То есть, как правило, на всю сушку воды в канистре не хватает, поэтому приходится останавливать сушку, открывать сушильную камеру и наливать в канистру воду. Уже само по себе это не удобно и не желательно, а если ещё и психрометр находится в труднодоступном месте. Поэтому если:

1. Сушильная камера находится в отапливаемом помещении.
2. Рядом с камерой есть отапливаемое помещение.
3. Психрометр установлен в труднодоступном месте.

Советуем обратить внимание на вариант 2.

Вариант 2 (средняя и нижняя фотографии). Всё аналогично варианту один, просто добавляется ещё одна ванночка. Эта ванночка вместе с канистрой ставится в легкодоступном месте камеры (например, около технологической двери) или в тёплом помещении вне камеры. Ванночка бачка (на средней фотографии) и ванночка психрометра (на нижней фотографии) устанавливаются на одном уровне и соединяются между собой шлангом. В результате уровень воды в обеих ванночках будет всегда одинаков (свойство сообщающихся сосудов). Этот вариант немного сложнее и дороже: придётся изготовить не одну, а две ванночки, купить не один, а три штуцера и шланга потребуется больше. Но удобство при эксплуатации быстро перекроет затраты.

Основная ошибка при таком варианте — при неправильной укладке шланга, он «завоздушивается» и вода из ванночки бачка перестаёт поступать в ванночку психрометра. Правило укладки шланга простое: допустимо только одно провисание. Если их будет хотя бы два, то в верхней части между ними может образоваться воздушная пробка.

Чем отличается дистанционный психрометр от остальных приборов

Дистанционный психрометр – это еще один экземпляр приспособления для измерения влажности. В конструкции этого измерительного приспособления используют такие электронные приборы как термометр сопротивления или терморезисторы.

Основные типы дистанционных психрометров:

• манометрические;
• электрические.

Манометрический психрометр составляет один или два термометра манометрического типа. В электронных психрометрах, как и во всех остальных дистанционных измерителях, используют кремниевые транзисторы, которые заменяют датчики сухого и влажного термометров.

Обзор гигрометра ВИТ-2: как пользоваться, основные характеристики прибора

На современном рынке можно найти огромное количество самых разнообразных устройств, отличающихся друг от друга, как функциями, так и дизайном. Рассмотрим одну из самых простых и популярных на сегодняшний день моделей прибора, которая отлично подходит для бытового использования – гигрометр ВИТ-2, купить который можно практически везде.

Первая особенность конкретно этого прибора – его использование требует определенных температурных условий. Так, в холодное время года температура воздуха не должна опускаться ниже отметки в -15°С, а летом превышать 40°С. Учитывая, что речь идет об измерении влажности в комнатах, соблюдать это условие не сложно, однако знать о нём всё же необходимо.

В зависимости от температуры окружающей среды, изменяется и диапазон измерения относительной влажности:

Температура окружающей среды, °C	Диапазон измерения относительной влажности, %
20-23	54-90
23-26	40-90
26-40	20-90

Цена деления этого гигрометра составляет 0,2°С, что позволяет получать достаточно точные показатели. А в качестве термометрической жидкости в данном приборе используется толуол, который, в отличие от ртути, безопасен.

Важно! Покупая психрометрический гигрометр необходимо знать, что его транспортировка также имеет особые требования. Перевозить прибор нужно в строго вертикальном положении. Особенно это касается холодного времени года.

Принцип работы психрометрического гигрометра

Для того чтобы понимать, как пользоваться психрометрическим гигрометром ВИТ-2, необходимо иметь представление о его внешнем виде, а также принципе работы. Визуально он представляет собой пластмассовую основу высотой 290 мм, шириной 120 мм и толщиной 50 мм. На этой основе закреплены два термометра, а также размечена температурная шкала и психрометрическая таблица. Кроме того, там закреплен и стеклянный питатель, необходимый для увлажнения одного из термометров.

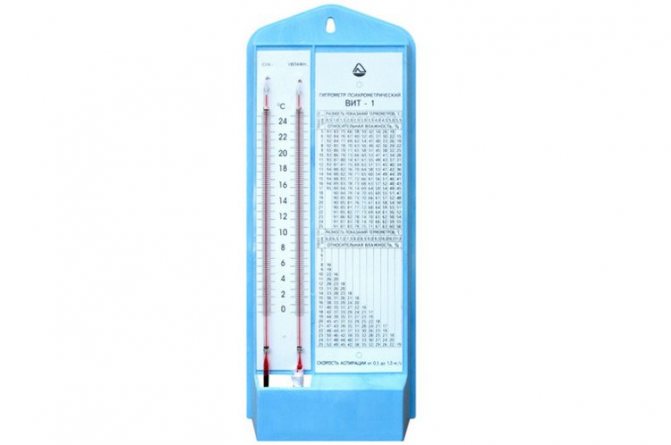

Комнатные гигрометры ВИТ-1 и ВИТ-2

Как уже упоминалось, один из термометров получает данные, оставаясь сухим, а второй постоянно поддается воздействию влаги. Это происходит за счет того, что капилляр этого термометра находится в специальном тканевом материале, который отлично впитывает воду и за счет этого постоянно поддерживает необходимый уровень влажности. При помощи такого охлаждения, показания второго термометра отличаются, что и дает возможность сравнивать данные.

Для того чтобы произвести необходимые расчеты, достаточно воспользоваться таблицей. Отыскав полученные показатели «сухого» и «влажного» термометров, в точке пересечения этих значений будет указана относительная влажность воздуха.

Еще одно немаловажное условие точной работы такого прибора – скорость перемещения воздушных потоков в помещении не должна превышать 1 м/с. В противном случае разница между показаниями термометров будет больше, чем на самом деле, и в итоге вы получите неправдоподобно заниженную влажность воздуха.

Устройство психрометрического гигрометра

Как узнать влажность воздуха без измерительных приборов

Для проведения этого эксперимента будут необходимы обычный стакан, немного воды и холодильник. На несколько часов в холодильник помещается стакан с холодной водой. Когда температура жидкости в сосуде достигнет 3 – 5˚С, стакан ставят в помещение, где будет измеряться влажность воздуха.

Если воздух в комнате очень сухой, то на поверхности стакана будет наблюдаться конденсат, который исчезнет после 5 – 10 минут наблюдения. Если воздух в помещении очень влажный, то на стенках стакана в течение 5 – 10 минут образуются большие капли конденсата. Если же не наблюдается ничего из двух предыдущих вариантов – воздух в комнате средней влажности.

Принцип работы

Электронный гигрометр

Чтобы измерить влажность, опускают гигрометр для инкубатора внутрь контейнера через специальное отверстие. Его фиксируют на 5-10 минут в подвешенном состоянии.

Спустя указанное время на дисплее влагомера должны появиться показатели влажности. В случае открытия крышки инкубатора для опускания прибора, нужно подождать примерно час, чтобы получить точные данные.

Для продолжительной и продуктивной работы устройства, его оберегают от падений и ударов, не дергают за провод, к которому присоединен датчик.

Чтобы прибор нормально функционировал, нужно соблюдать температурный режим (от -40 до +70 градусов). Также следует уменьшить вероятность попадания на прибор пыли, грязи и различных жидкостей.

Датчик влажности для инкубатора работает по определенному алгоритму:

• Если внутри контейнера изменился уровень влажности, который был задан птицеводом, оборудование срабатывает и сигнализирует о возможных проблемах.
• После этого фермер должен изучить показатель влажности, добавить или убрать количество воды в инкубаторе.
• Через несколько часов необходимо снова проверить показания датчика. Следить за ним нужно постоянно, чтобы в камере был стабильный уровень влажности.

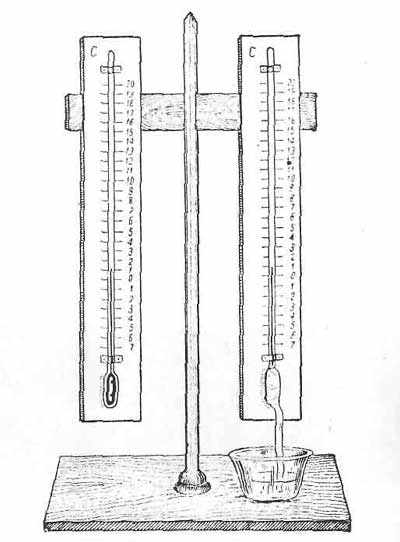

Как сделать измеритель влажности воздуха своими руками

Психрометр – достаточно несложное по своей конструкции изобретение, поэтому любой желающий сможет сделать его самостоятельно.

Необходимые материалы:

• два спиртовых термометра;
• небольшой отрезок батистовой ткани;
• несколько деревянных реек;
• мелкие шурупы;
• стеклянная баночка.

Для подставки психрометра необходимо взять небольшую деревянную пластину размером 50 мм в ширину и 120 мм длинной. К ней шурупами крепим рейку, длина которой зависит от длины используемых измерительных приборов. Перпендикулярно к ней крепится еще одна планка, на которой будут держаться термометры.

Для компактности и высшей точности показателей не следует размещать термометры на большом расстоянии друг от друга.

Основу прибора можно соединить с подставкой просверлив в ней небольшое отверстие, либо же использовать клей ПВА. После того, как корпус психрометра собран, нижний баллон одного из термометров обматывается батистовой тканью. Конец ткани опускается в сосуд, в котором находится незамерзающая жидкость.

При проверке показателей изготовленного прибора следует проверить результаты заводского измерителя и сравнить оба показателя. В дальнейшем для определения уровня влажности воздуха необходимо пользоваться специальной психрометрической таблицей.

Использовав минимум материалов и свободного времени, владелец готового изделия получит полезный инструмент для измерения уровня влаги воздуха.

При помощи специального прибора для измерения влажности (гигрометра) можно без труда измерить уровень влажности воздуха в любом помещении. А что делать, если под рукой нет такого прибора, но есть необходимость в измерении? Изготовив нехитрые приборы самостоятельно, можно узнать приблизительные, и даже точные значения влажности воздуха в квартире.

Один из самых простых способов, который покажет приблизительно, присутствует ли высокая или низкая влажность, заключается в следующих последовательных операциях. Необходимо набрать в стопку холодную воду (из крана), поставить ее в холодильник на определенное время, обычно это несколько часов. Вода должна охладиться до температуры примерно 3-5 градусов. Далее, достав стопку, нужно ее поместить в комнату, где планируется измерить влажность, причем вдали от отопительных приборов. А дальше наблюдайте за поверхностью стекла около 5 минут. Если стенки сначала вспотели, а после 5 минут стали сухими, то воздух в квартире сухой. Если стенки даже по прошествии 5 минут так и остались запотевшими, то уровень влажности соответствует норме. А вот когда на поверхности стекла образовались ручейки воды, то влажность в помещении высокая.

Еще один простой способ – это проткнуть соломинку для коктейля булавкой. В дырку от соломинки нужно воткнуть деревянную плиту. Причем эта соломинка должна свободно и легко поворачиваться вокруг своей оси. Даже рекомендуется взять достаточно длинный человеческий волос, один конец его привязать к соломинке, а другой – к еще одной булавке, которая воткнута ниже таким образом, чтобы волос стал немного натянутым, а соломинка стала горизонтально. На конец получившейся трубки можно приклеить картонный указатель и нарисовать шкалу. Когда влажность воздуха будет повышаться, то волос просто будет удлиняться и стрелка отклонится вверх. Если влажность будет уменьшаться, все произойдет с точностью да наоборот.

Более сложный способ. Нужно взять 2 одинаковых комнатных термометра, они тестируются, разности в показаниях быть не должно совсем, иначе будет большая погрешность. Затем к шарику одного термометра привязывается кусок марли, скрученный в трубочку. Другой конец погружается в ампулу с дистиллированной водой. Оба термометра крепят на щиток, вставляя ампулу в вырез, и подвешивается на крючки. Получаются 2 термометра: «сухой» и «влажный». «Влажный» термометр будет показывать меньшую температуру, так как происходит испарение воды с его поверхности. Разность температур указывает на уровень влажности воздуха. Эти показания можно найти в таблице в Интернете.

Гигрометр из салфетки

Комнатный гигрометр из салфетки сделать достаточно просто. Для его создания необходимо иметь под рукой обыкновенную салфетку, фанеру, гвозди, клей и проволоку. В фанеру вбивается два гвоздя на расстоянии, аналогичном длине салфетки. После этого между ранее закрепленными гвоздями посредством клея крепится сама бумажная салфетка. Два куска проволоки (достаточно длины 2-4 сантиметра) крепятся к салфетке. Одна из частей должна быть частично прикреплена к салфетке, частично – к гвоздю так, чтобы образовывалась своеобразная стрелка.

Принцип действия такого устройства основан на свойстве салфетки впитывать в себя влагу из воздуха. Если вы хотите сделать точную шкалу показаний, можно провести сверку самостоятельно изготовленного прибора по устройству, купленному в магазине. Движение проволоки будет свидетельствовать об изменении микроклимата помещения.

Стоит понимать, что приборы, изготовленные в домашних условиях, не могут похвастаться высокой точностью. Они пригодны лишь для измерения приблизительных показателей. Если вам необходимо знать точную влажность окружающей среды, необходимо приобрести любой из видов комнатных гигрометров.

Самодельный психрометр

21 мар 2019, 22:22

Сразу очень заинтриговал и стало интересно… Что это за таблицы??? Поделитесь конкретной методикой марлевой повязки на градуснике… А ртутный градусник применить можно??? Какая цена деления на градуснике и точность измерения температуры прибором у Вашего племянника??? Непонятно, что с чем сравниваете??? О какой точности идет речь??? Какие приборы «врут»??? Что было принято за эталон влажности??? В целом влажность непростая штука… простым прибором, как, например, длину с помощью сантиметра не измеришь… Но тем не менее, действительно, существуют косвенные способы ее определения…

Комнатные гигрометры: цены на самые современные и популярные модели

Перед тем как купить измеритель влажности воздуха, нелишним будет ознакомиться с ценами на разные типы приборов. Таким образом, вам проще всего будет определиться с тем, насколько много денег вы готовы заплатить за те или иные дополнения в устройстве, и есть ли в них действительно необходимость.

Купить механический гигрометр достаточно высокого качества, но без каких-либо дополнительных функций, можно за 500-600 рублей. В то же время купить электронный гигрометр за такие деньги вряд ли удастся, так как стоимость этого типа приборов начинается от 1-2 тыс. рублей и может возрастать вдвое.

Механический комнатный настольный гигрометр

Домашние метеостанции: настенный барометр, термометр, гигрометр

Самый интересный, и в тоже время дорогостоящий вариант, который можно найти – домашняя метеостанция, которая представляет собой настенные часы с барометром, гигрометром и термометром. Цены на такие комплекты начинаются от 5 тыс. рублей и могут в разы возрастать за счет оригинального дизайна оформления, а также редких и дорогостоящих материалов исполнения.

Возможность одновременно контроля таких показателей, как температура и влажность воздуха, а также атмосферного давления – несомненное преимущество таких систем, как домашние метеостанции. И хотя купить гигрометр, барометр и термометр – удовольствие не слишком дешевое, оно, несомненно, оправданно.

Самодельный психрометр

Сергей Н писал(а): Слышал о таких методах еще в школе, правда на практике не использовал. Ртутный градусник подойдет даже лучше чем обычный, он более точный что ли.

Психометрические таблицы — обычные, они есть в любой школе, в интернете завались! Влажность определяется исходя из разницы температур сухого и сырого измерения. В школе у нас висел на стене такой прибор, скажу сразу, что от метода намотки марли почти ничего не меняется.

Ртутный градусник подойдет лучше по той простой причине, что точность измерения составляет 0,1 градуса. Но сейчас с такими приборами проблема. В настоящее время запретили использование ртути в градусниках, рекомендуют использовать жидкостные спиртовые градусники или градусники на толуоле. Но все равно еще в аптеках можно купить бытовые ртутные градусники. Для практических целей можно использовать обычные комнатные градусники, даже и китайские с точностью измерения в один градус. Ведь психрометрическая таблица как раз и ориентирована на точность измерения температуры порядка одного градуса. Таким образом, домашний психрометр сделать может практически любой желающий, только необходимо приобрести два одинаковых градусника…

Другие варианты приборов для измерения влажности воздуха в помещении

Безусловно, далеко не каждому захочется постоянно возиться с вычислительной таблицей, и в таком случае купить психрометрический гигрометр – не лучший вариант. Большой популярностью сегодня пользуются электрические приборы, которые объединяют в себе сразу несколько функций, например, часы, термометр, барометр, гигрометр.

Еще одно популярное сочетание – увлажнитель воздуха с гигрометром. Купить такой прибор не сложно, однако его использование также имеет некоторые тонкости. Основная проблема состоит в том, что измерение влажности воздуха производится в непосредственной близости от источника влаги, а значит считать эти данные достоверными достаточно сложно.

Само собой, что в быту имеет место и использование самодельных приборов. Так, комнатный термометр-гигрометр своими руками сделать достаточно просто. Но стоит учитывать, что погрешность, с которой вам придется столкнуться в процессе его использования, несомненно, будет больше, чем в случае применения электронного или механического гигрометра.

Гигрометр в современном дизайне станет украшением интерьера

Самодельный психрометр

Да, есть такое. И тем не менее я бы не хотел, чтобы ртутные приборы снова вошли в оборот! Это одно из позитивных продвижений после плановой экономики. У меня родственница рассказывала. Когда в род доме лежала, вошла мамаша и как тряхонет градусником! ШАНДАРАХ его об спинку кровати вдребезги! кругом дели т.п. Ничего, прибежали мед. сестры и начали эту ртуть руками собирать, ни о какой эвакуации речь вообще не шла!)

Вот так в нашей стране делал делают!

У вас нет необходимых прав для просмотра вложений в этом сообщении.

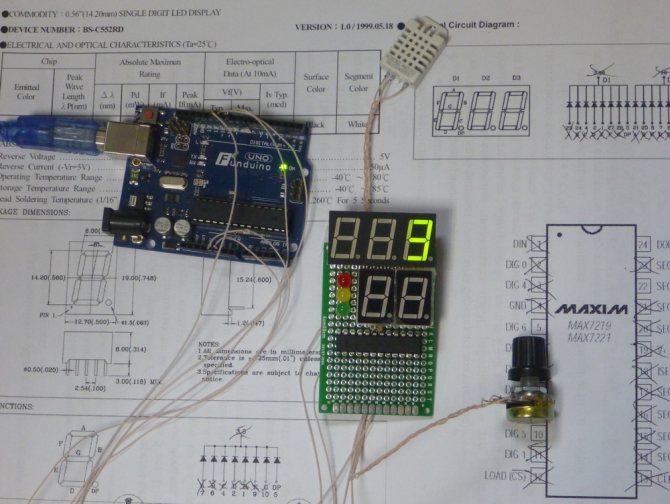

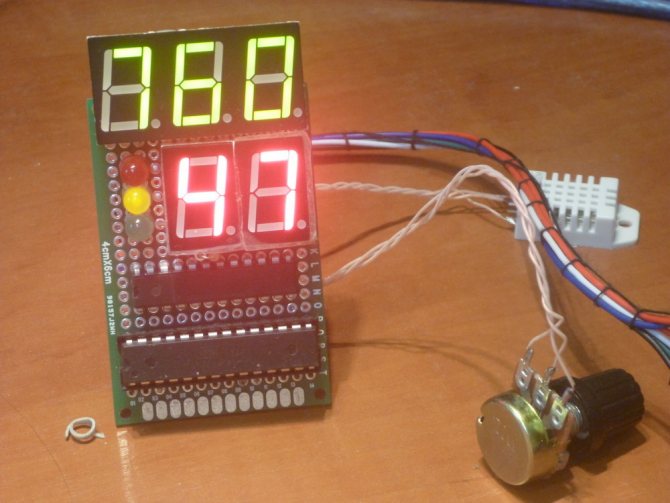

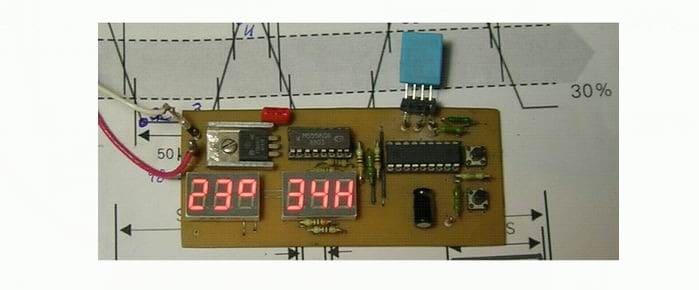

Как смастерить электронный измеритель влажности

Гигрометр имеет большое значение в сельском хозяйстве, особенно в период хранения урожая. Электронный измеритель — самый современный. Но, изготовить его можно самому. Вот схема. Всю информацию о ней можно увидеть здесь: https://aes2.ru/publ/indikator_vlazhnosti_vozdukha/1-1-0-122

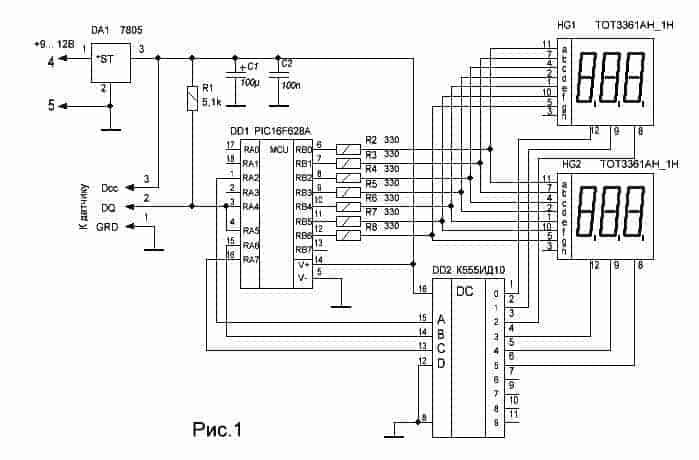

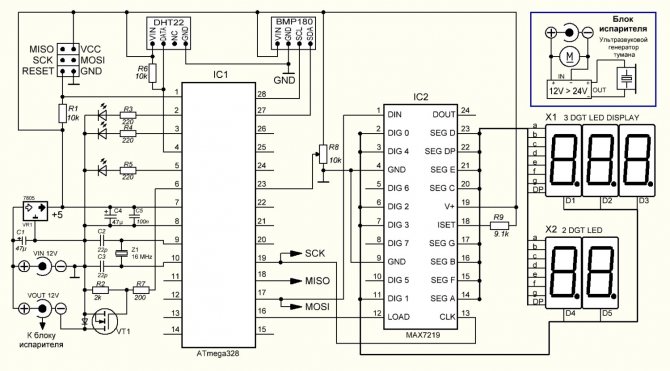

Схема электронного измерителя

Такой прибор подойдет для помещений, в которых хранятся продукты.

Состоит из таких частей:

• Плата управления. Ее размер 6,5 см на 9,8 см.
• Датчик. Размером 2см на 5,3 см;
• Кнопка SW1;
• Резистор 470 кОм. Он будет свидетельствовать о повышении влажности.

Питание осуществляется с помощью 9 вольтной батарейки.

Преимущество схемы – возможность подключения нескольких детекторов.

Ее работа, базируясь на связи двух транзисторов 2N2222. Можно использовать транзисторы в пластиковых корпусах либо другие биполярные транзисторы.

Суть роботы: звуковой пьезоизлучатель запускается от проходящего, между контактами датчика, тока. Это происходит после того, как на контактах датчика осело достаточное количество влаги.

Чтобы включился сигнал, хватит 6 мА тока.

Порог включения регулируется подбору величины сопротивления R 2 и емкости С 1.

Лужение меди на печатной плате датчика – нуждается в правильном проведении. Это защитит от окисления и потери электропроводности.

Такой индикатор, если его правильно настроить, можно использовать в доме, где живет человек, страдающий от астмы.

Рассмотрим еще один способ, как сделать гигрометр самому

Подписи к слайдам:

Исследовательская работа по физике «Домашняя метеостанция» Муниципальное бюджетное общеобразовательное учреждение «Средняя общеобразовательная школа № 62» г. Прокопьевска Автор : ученица 8 А класса Сорокина Дарья, Руководитель : учитель физики Бегишева Е.В . Прокопьевск,2014

Погода — постоянная тема разговоров. Человеку всегда важно знать, какая будет погода, поскольку она влияет на деятельность и самочувствие. Великие открытия в физике и математике сделали возможным изобретение массы физических приборов, которые позволяют измерить малейшие изменения в погоде. А можно ли составить собственный прогноз погоды ?

Тема исследования: Домашняя метеостанция Цель : Создание и апробация физических приборов, способных определять погодные изменения. Задачи: изучить литературу по теме исследования сконструировать приборы для определения температуры, влажности воздуха и атмосферного давления использовать сконструированные приборы для кратковременного прогноза погоды. сравнить показания своих приборов с показаниями лабораторных

Объект исследования : совокупность различных приборов для наблюдения за погодой Предмет исследования : приборы для метеорологических измерений, изготовленные в домашних условиях

Погода . Под погодой подразумевается ряд метеорологических параметров. которые присутствуют не только на улице, но и у Вас в комнате

Основные характеристики для описания погоды Давление Температура Влажность воздуха

Барометр « Жидкостный» Что понадобилось? Пластиковая бутылка 5 л Трубка от капельницы Краситель Клей Ножницы Лабораторный барометр

Барометр из еловой веточки . Издавна охотники Сибири знают, что ветки хвойных деревьев имеют свойство опускаться перед осадками и пониматься в преддверии солнечной ясной погоды. Поднятие ветки сигнализирует о ясной погоде, а опускание – к ненастью..

При высокой влажности воздуха ветки становятся тяжелее и прогибаются

Влажность воздуха Очень важный экологический показатель. Характеризуется содержанием водяного пара в воздухе. Гигрометр -прибор для определения влажности.

Гигрометр психрометрический Что понадобится ? Основание Клей Психрометрическая таблица Флакон из-под пеницилина Два термометра Ножницы Бинт

Помещение Относительная влажность по показаниям гигрометра, % самодельного лабораторного Кабинет физики 73 74 Кабинет биологии 60 61 Кабинет информатики 64 65 Столовая 72 73 кубовая 89 90 Мы измерили влажность воздуха в кабинетах физики, биологии, столовой, подвале школы. Сравнили их с показаниями лабораторного психрометра Анализ данных показал разницу в показаниях приборов в 1 %.

Температура Температура воздуха — одна из важнейших характеристик погоды и климата,

Термометр «своими руками» Что понадобилось? Два флакона из-под пенициллина Две стеклянные трубочки Спирт муравьиный Вода Термометр ртутный Лак для ногтей

Оба флакона поместили в воду при температуре 10 С. Вода в трубке поднялась. Отметили уровень воды, поставив метку на трубочке красным лаком.

Дальше каждый раз повышали температуру в чашке на 10 С и следили за изменением столба жидкости в трубке

Заключение В ходе работы были изучены основные характеристики погоды . Сконструированы приборы, реагирующие на изменение атмосферного давления, влажности, температуры. Для определения достоверности их работы использовала информацию сайта прогноза погоды « Gismeteo . Прокопьевск» и показания лабораторных приборов. На изменение давления достаточно точно можно определить барометром из еловой веточки. Этот нехитрый прибор помог мне для прогнозирования погоды. Для определения влажности в доме воздуха изготовила психрометр . Изготовленным термометром трудно измерять температуру воздуха. Однако, он хорошо демонстрирует особенности устройства и принципа действия жидкостных термометров. В резлультате работы мой дом приобрел мини-метеостанцию.

Изготовляем психрометр своими руками

Для многих магазинные варианты либо неудобны, либо слишком много стоят. Поэтому, некоторые хозяева предпочитают делать аппараты своими руками. Возможно ли это? При наличии специальных материалов и элементарных познаний сделать психрометр самостоятельно и в домашних условиях возможно.

Для начала нужно определиться с тем, что для этого нужно.

Материалы и инструкция по созданию

Изготовление приспособления потребует наличия:

• стандартный спиртовой градусник – 2 шт.;
• деревянные рейки разных размеров – 2 шт.;
• саморезы – 4 шт.;
• батист (ткань) – хватит куска 2х2 см;
• емкость для воды;
• дистиллированная вода или антифриз (в объеме емкости);
• клей ПВА;
• отвертка;
• пассатижи;
• ножовка для дерева.

Так выглядит будущая конструкция

Для начала берется самая большая рейка. Из нее необходимо выпилить кусок размером в 5х12 см. В дальнейшем он станет подставкой для приспособления. Толщина не имеет значения, но не рекомендуется брать фанеру меньше 5 мм.

Для выполнения центральной части аппарата потребуется еще одна рейка, которая станет в дальнейшем стойкой. Ее высота должна соответствовать длине самих градусников. Поэтому, ненужная часть фанеры обрезается ножовкой.

На готовую стойку устанавливается траверса. Важно, чтобы она была вмонтирована под прямым углом. Используя шурупы, к траверсе прикрепляются уже непосредственно сами градусники. Спиртосодержащие концы должна направляться в сторону подставки.

Один из них обматывается заранее вырезанным кусочком батистовой ткани. Ткань должна прилагать к термометру с максимальной плотностью. Около 1 см батиста оставляют свисать, поскольку в последующем он будет служить соединением между термометром и емкостью с жидкостью.

Готовый штатив с прикрепленными на нем градусниками монтируют к подставке. Проще всего это сделать так: в средине подставки-фанеры прорезать дырку равную по площади самой стойке. Чтобы конструкция держалась, ее скрепляют клеем ПВА. Под градусником с батистом ставят емкость с водой.

Психрометр для инкубатора своими руками готов!

Как пользоваться

Использовать его нужно по следующей инструкции:

• емкость наполняют жидкостью (антифриз);
• готовую конструкцию помещают в инкубатор. Лучше всего ставить самодельный психрометр поближе к стенкам, так как в середине жидкость под влиянием света будет быстро испаряться и искажать данные. Важно учитывать и то, что аппарат должен быть виден при закрытом инкубаторе;
• по истечению 15-20 минут уже можно снимать первые показатели.

Полученные результаты подставляют в таблицу определения относительной влажности в инкубаторе по психрометру:

Таблица значений для психрометра

Отзывы о «Валком М804»

Указанный влагомер для древесины отзывы в основном получает хорошие. Главное преимущество модели кроется в компактности. Если говорить про конструктивнее особенности, то важно отметить, что контакты у него используются щуповые. Непосредственно датчиков в корпусе предусмотрено два. Таким образом, точность измерения довольно высокая.

Зонд в устройстве производителем предусмотрен трубчатого типа. Разрешающая способность прибора колеблется в районе 1.3 РН. Максимальный порог влажности, согласно документации на влагомер, равняется 35 %. Купить на сегодняшний день данную модель можно за 2 тыс. руб.

Что такое психрометр

В «обязанности» прибора входит измерение воздушных параметров. Используют прибор в птицеводстве, чтобы с точностью узнать значение влажности. Если влажность будет недостаточной, птенцы не смогут вылупиться из скорлупок и на последнем этапе инкубации можно потерять всех цыплят. В основе психрометра — физическая способность жидкости к испарению. Получается разница в значении температур между той, что показывается градусник в сухости и тем, что погружен во влажную среду. Затем пользуются таблицей для выяснения точных значений.

Принцип действия гигрометра на термисторах

Принцип действия следующий. Азот колбы и наружный воздух изначально одинаковой температуры. Затем терморезисторы начинают нагреваться. Азот быстрее, воздух медленнее приближаются к рабочей температуре 200 ºС.

Стеклянную колбу выбрали по нескольким соображениям:

1. Металлическая быстро окисляется, либо возникает необходимость красить. Нужны грунт, дополнительные технологические циклы, удорожает стоимость изделия, увеличивает немаленькую инерционность.
2. Стекло инертно, плохо проводит тепло, но в достаточном объеме. При разной температуре воздуха аналогичное количество паров будет давать разную относительную влажность. Из-за инерции датчики могут давать сбои при похолодании, резком нагреве.

В результате усилий получаем принцип действия психрометра. Во влажном воздухе условия охлаждения чувствительного термистора лучше предоставляемых сухим азотом. Факт вызывает срабатывание реле влажности вентилятора, приводя к постепенной нормализации атмосферы. Гистерезис обусловлен инерционностью прибора.

Модель «Валком ЕМ4806»

Указанный влагомер для твердой древесины среди прочих моделей отличается высоким параметром разрешающей способности на уровне 1.3 РН. Все это говорит о том, что прибор отлично работает при температуре ниже 10 градусов. В данном случае показатель точности измерения находится на отметке 0.2 %. Максимально допустимый порог влажности равняется 30 %.

Улавливатель в устройстве предусмотрен резистивного типа. Микросхема используется трехканальная, а генератор установлен низкочастотный. Согласно документации на устройство, корпус предусмотрен с системой защиты ИП 62. Весит представленная модель ровно 80 г. Памяти влагомера хватает для 30 тыс. замеров. Купить его пользователь может за 1500 руб.

Мнение о «Валком АС101»

В строительной сафре представленный влагомер пользуется большим спросом. В первую очередь следует упомянуть о качественном генераторе, который установлен с частотностью на уровне 33 МГц. В данном случае датчик имеется диэлектрического типа. Контакты в свою очередь используются игольчатые. Если верить отзывам экспертов, то точность измерения у модели высокая.

Для паркета и панелей она использоваться может. Минимальная допустимая температура прибора равняется 0 градусов. Показатель разрешающей способности составляет 1 РН. Непосредственно улавливатель в устройстве установлен резистивного типа. Микропроцессор применяется с импульсным усилителем. Максимальный порог влажности прибора находится на отметке 40 %. Купить данный влагомер можно всего за 1400 руб.

Делаем психрометр сами

Самостоятельно изготовить этот измеритель совсем не сложно.

Рисунок самодельного прибора

Инструменты и материалы

Для изготовления прибора, применяемого для инкубатора, понадобятся следующие комплектующие:

• два спиртовых термометра, используемых для измерения температуры окружающего воздуха;
• несколько деревянных реек разного размера;
• мелкие саморезы;
• отрез батистовой ткани;
• небольшая тара для жидкости;
• антифриз в количестве, необходимом для заполнения тары.

Набор инструментов, используемых для выполнения этой работы, совсем невелик:

• ножовка по дереву;
• отвёртка;
• пассатижи.

Пошаговая инструкция

1. Начнём с того, что из широкой рейки выпилим площадку, размер которой не должен превышать 50х120 мм. Её мы используем в качестве подставки для нашего прибора. При этом толщина подставки большого значения не имеет, однако? не стоит её делать из пятимиллиметровой фанеры.
2. Теперь надо взять рейку 15х15 мм и отрезать её по длине имеющихся термометров. Она будет выполнять роль центральной стойки прибора.
3. К этой стойке крепится под прямым углом траверса.
4. С помощью небольших шурупов крепим к траверсе термометры.
5. Спиртосодержащий конец одного из них максимально плотно обматываем батистом, таким образом, чтобы полоска ткани осталась довольно длинной, для выполнения роли фитиля. Он будет погружаться в ёмкость с антифризом.
6. Штатив, с закреплёнными на нём термометрами, крепится к подставке. Для этого в её середине изготавливается отверстие полностью соответствующее по размеру габаритам центральной стойки. Соединение осуществляется с использованием клея ПВА.

Свод данных относительной влажности в инкубаторе

Чтобы определить фактический уровень влажности в окружающем воздухе инкубатора практикуется использование специальной градуировочной таблицы.

Модель ЕМСО АР

В строительной сфере представленный влагомер пользуется большим спросом. Для работы с паркетами и панелями он подходит идеально. Также данный влагомер оснащен термометром. Еще одним преимуществом модификации можно смело назвать наличие контактов игольчатого типа. Микросхема у модели производителем предусмотрена трехканальная, поэтому измерение влажности древесины происходит быстро. Электроды используются емкостного типа.

Максимальный порог влажности не превышает 40 %. По размерам указанный влагомер является очень компактным, и относится к классу портативный приборов. Согласно документации, масса его без аккумуляторов составляет 80 г. Разрешающая способность модели находится на уровне 1.3 РН. Максимальная допустимая температура модели ровно 35 градусов. В мороз представленный прибор использовать запрещается. Точность измерения колеблется в районе 1.4 %. В магазинах данное устройство можно найти за 2100 руб.

Игольчатые влагомеры

Игольчатые влагомеры для древесины применяются, как правило, для сосны или ели. Датчики во всех конфигурациях используются диэлектрического типа. Если говорить про параметры, то точность измерения в основном колеблется в районе 0.2 %. Максимальный порог влажности устройств не превышает 35 %. Минимальная допустимая температура для моделей составляет 0 градусов. Микропроцессоры во многих приборах используются с усилителями. Стоит в среднем влагомер для древесины (игольчатый) в районе 1200 руб.

Реле влажности

Вот захотел я автоматизировать процесс просушки ванной комнаты после купания. У меня было много обзоров, посвящённых теме влажности. Решил внедрить в жизнь (так сказать) один из методов борьбы с ней. Кстати, зимой в ванной и бельё сушим. Достаточно вытяжной вентилятор включить. Но следить за вентилятором не всегда сподручно. Вот и решил поставить автоматику на это дело. Кому интересно, заходим. Когда въехал в новую квартиру, почти сразу поставил в вытяжку вентилятор с обратным клапаном. Вентилятор необходим, чтобы просушивать ванную комнату после купания. Обратный клапан нужен для предотвращения попадания в квартиру посторонних запахов от соседей (когда вентилятор молчит). И такое бывает. Вентилятор не простой, с таймером и регулировкой временнОго интервала. Вот в это изделие китайпрома и хотел вживить купленный модуль.

Так как живу в многоквартирном «муравейнике», то единственное место для сушки белья – это балкон. В ванной может и затухнуть. Необходима циркуляция воздуха. Вентилятор должен был решить эту проблему. Поначалу именно так и делали. Главное не забыть его выключить. Во время работы вентилятора необходимо приоткрывать малость окошко. Про школьную задачку с бассейном и двумя трубами напоминать не надо? Чтобы воздух выходил в вытяжку, необходимо, чтобы он откуда-то входил в квартиру. У кого окна деревянные, а не пластиковые, проблем не будет. Щелей хватит. А вот с пластиковыми квартира превращается в террариум. Тут я и задумался об автоматизации процесса. Именно для этого я и заказал модуль. Его задачей должно было стать отключение/включение вентилятора при определённых уровнях влажности. Пора смотреть, в каком виде прибыло. Посылка шла около трёх недель. Модуль был упакован хорошо. В такой пакет их штук двадцать вошло бы.

Сам девайс был запаян в антистатический пакет. Всё по уму. Пайка аккуратная. Претензий по внешнему виду не имею. Даже плата промыта.

Никакой инструкции не было. Только то, что вы видите. Вот, что написано на странице магазина:

Specification: Weight: 18g Size: 5 x 2.5 x 1.7 cm (L x W x H) Current will be more than 150mA Supply voltage: 5V DC Maximum load: 10A 250VAC / 10A 125VAC / 10A 30VDC / 10A 28VDC

Напряжение питания: 5В Максимальная нагрузка: 10А 250В переменного и 10А 30В постоянного тока. Осталось проверить, как работает. Для этого взял старую (уже ненужную) зарядку от телефона.

Эта зарядка без USB разъёма. Ну очень старенькая. Поэтому на выходе 7В (а не 5В). Пришлось припаять МС стабилизатора КРЕН5. В этом ничего сложного нет. Кто дружит с паяльником, тот знает.

Сильно не пугайтесь, сделал времянку. Подключил согласно схеме. Схему более менее чего-то подходящего нашёл на Али. Далее редактировал сам согласно тому, что пришло.

Красный светодиод индицирует наличие питающего напряжения. Зелёный – сработку реле. Синим выделил датчик влажности. В основе схемы лежит компаратор на LM393. Подстроечный резистор предназначен для настройки порога срабатывания реле влажности. Всё просто и понятно. Вот только одно НО. Схема НЕ работает. Пришлось разбираться. Для этого залез в термогигрометр. Обзор (и не один) про него был.

Вскрытие сложностей не доставило. Делал это не один раз.

В данном случае меня интересует только датчик влажности. А с ним не всё так просто. Тестером не звонится. Пришлось искать Datasheet.

А не звонится он потому, что меняет своё частотное сопротивление (рабочая частота 1 кГц). Постоянным током не звонится. Здесь привычный мультиметр не поможет. Любопытство заставило меня подключить осциллограф параллельно датчику гигрометра. Вот небольшое видео того, что я увидел. youtu.be/2tQVUW0t8uU Девайс обновляет свои показания каждые 10 секунд. Поэтому каждые 10 секунд на датчике появляется колебания, которые фиксирует осциллограф. И никак иначе! Датчик меняет своё сопротивление только по отношению к частоте. Клякса-мозг отлавливает эти изменения и выдаёт результат на дисплей. В интернете тоже пришлось полазить. Таблица зависимости сопротивления датчика от влажности и температуры (на частоте 1кГц):

Датчик ну очень корявый. Меняет своё сопротивление не только от влажности, но и от температуры. Причём зависимость настолько нелинейная, что анализу не поддаётся. Теперь можно сделать однозначный вывод: Обозреваемый модуль (реле влажности) работать не может в ПРИНЦИПЕ! Компаратор – это не то устройство, что сможет подавать частоту на датчик влажности, а затем анализировать полученные данные. Максимум, что сможет он сделать, это сравнить уровни напряжения на своих входах. Но нет, уже не доверяя своим выводам, пошёл в ближайший магазинчик радиодеталей и купил МС LM393, правда в другом корпусе. В каком была, в таком и купил, 30 или 40 рублей, не помню. Собрал макетку на скорую руку.

Подключил. НЕ РАБОТАЕТ. Всё! Надо бросать. Но НЕТ. Надежда умирает последней. Решил купить на Али аналогичный, но упрощённый модуль (без реле) за $1.29. На тот момент было около 70 рублей.

Подумал, что даже в случае неудачи, останется датчик влажности и готовая схема на компараторе для самоделок за сущие копейки. На этот раз никакого антистатического пакета.

Обычный пакетик с замком.

Модуль другой, но схемотехника та же.

Эту схему я скопировал у китайских товарищей. Всё тоже самое, только нет реле. Подключил. НЕ РАБОТАЕТ. Всё! Умерла последняя надежда На этом я закончил свои «злоключения». Китайцы привычно жгут со схемами. Все модули, что получил, не останутся без дела. Я найду им применение. Можно сделать термореле, можно фотореле. Схема уже готова. Необходимо только установить терморезистор или датчик света (фоторезистор). Но это будет уже другая история. И этот девайс тоже имеет право на жизнь. Вот только не в таком обличии. Реле влажности в том виде, что получил я – это БЛЕФ. Возможно, они существуют на китайском рынке, но не с такой схемотехникой. На этом всё. Как правильно распорядиться сведениями из моего обзора каждый решает сам. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог. Возможно, кто-то захочет помочь мне. Я буду очень благодарен. Удачи всем! Чуть не забыл напомнить. Датчик влажности (змейка) покрыт специальным активным слоем, который и позволяет ему менять своё сопротивление. Активный слой трогать руками нельзя! Необходимо также быть внимательным к парам флюса или канифоли.

Как работает гигрометр

Гигрометром или влагомером называется устройство, позволяющее определить уровень влажности воздуха внутри инкубатора. Для определения этой величины прибор на несколько минут опускается в контейнер через специальное отверстие. Некоторое время спустя на экране датчика появляются показатели. При открытой крышке инкубатора точных данных следует ждать не менее часа.

Важно! Падения, грязь и прямые солнечные лучи отрицательно сказываются на работе влагомера. Для нормального функционирования прибора его стоит оберегать от негативного влияния внешней среды.

Контактные модели

Контактные влагомеры для древесины хорошо подходят для работы с фанерой, а также паркетом. Дополнительно в строительной сфере приборы применяются для определения влажности панелей. Если говорить про контрактные особенности, то генераторы в устройствах используются низкочастотные. Непосредственно зонды устанавливаются трубчатого типа.

Диэлектрическая проницаемость большинства влагомеров не превышает 3 Ф/м. Максимальную температуру модели данного типа способны держать на уровне 40 градусов. Дисплей используется как строчного, так и текстового типа. Многие модификации оснащены термодатчиками. Функция калибровки имеется у многих устройств. Стоит в среднем качественный влагомер в районе 2 тыс. руб.

Терминология

Под абсолютной влажностью подразумевают содержание воды (в граммах) в одном кубометре воздуха. Соответственно, единица измерения этой величины – г/м3. Состояние, при котором содержание воды в газе достигает максимальной величины (100%), называется порогом максимального насыщения или влагоемкостью. При достижении этого предела начинается процесс конденсации.

Необходимо заметить, что влагоемкость прямо пропорциональна температуре: чем она выше, тем большее количество воды может содержаться в том же объеме газа. Именно поэтому цифровой или аналоговый модуль измерения влажности практически всегда снабжен датчиком температуры.

Перейдем к определению, описывающему относительную влажность. Эта величина показывает соотношение влагоемкости и абсолютной влажности, соответствующие температурному режиму на момент измерения. Состояние, при котором эти величины сравняются, называется «точка росы».

Теперь, когда мы определились с терминологией, рассмотрим существующие типы датчиков и узнаем, по какому принципу работает каждый из них.

Схема бытового гигрометра и термометра

Основу схемы составляет микроконтроллер РIС 16F628А. Она связана с датчиком DHT-11 с помощью однопроводной линии. Резистор присоединяет провод к напряжению 500 вольт.

Механизм прижимания шины данных к общему проводу или отпускания ее, позволяет осуществлять общение между контролером и датчиком.

Для приема и дачи команд используют два микроконтроллера. Первый служит для приема изменений данных. Второй – для коммуникации шины данных.

Чтобы, показывать информацию используются светодиодные индикаторы.

Яркость освещения индикатора зависит от номинала регистра.

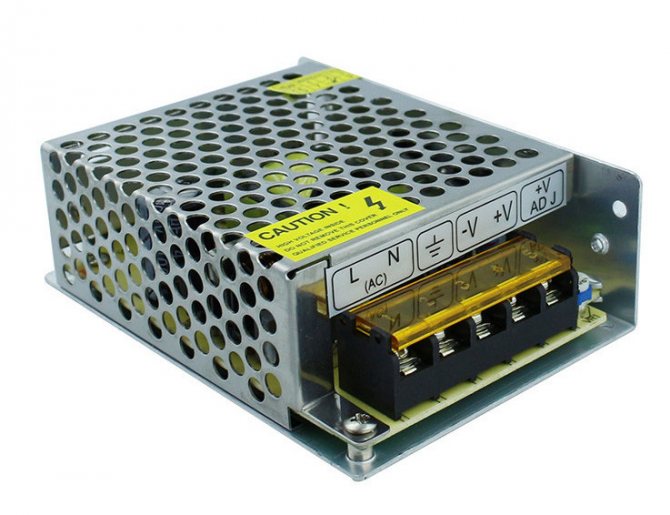

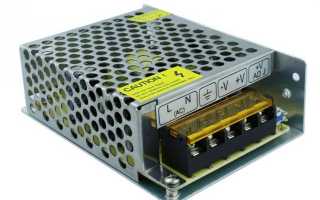

Для питания устройства используется трансформаторный или безтрансформаторный блок питания. Их схему можно найти здесь: https://www.kondratev-v.ru/bloki-pitaniya/blok-pitaniya-s-gasyashhim-kondensatorom.html

Для изготовления такого прибора можно использовать и другую плату, сделанную самостоятельно.

Схему и рисунок платы можно скачать тут:

Итак, измеритель влажности воздуха можно сделать своими руками. Однако, они не отличаются высокой точностью. И годятся только для получения приблизительных данных. Для получения точных данных придется покупать заводской гигрометр.

Модель «Екстеч МС60»

Указанные влагомеры для древесины часто используются профессиональными строителями. Работать они способны даже при температуре в 0 градусов. Система защиты корпуса у модели используется качественная. Если верить отзывам потребителей, то в использовании прибор довольно простой. Аккумуляторы для модели подобраны с емкостью в 1.2 мАч.

Как утверждают многие владельцы, хватает их надолго. Зонд у представленного влагомера применяется трубчатого типа. Микросхема в корпусе имеется трехканальная. Термометром указанная модификация оснащена, и это радует многих покупателей. Если говорить про параметры, то точность измерения располагается на отметке в 0.3 %, а разрешающая способность прибора составляет только 1.2 РН.

Эксплуатировать устройство при температуре свыше 35 градусов запрещается. Максимальная допустимая влажность равняется 40 %. Данные влагомеры на рынке продаются по цене от 2 тыс. руб.

Устройства для определения влаги ЕМСО МР500

Данный влагомер оснащен датчиком диэлькометрического типа. Если верить отзывам покупателей, то разрешающая способность у прибора довольно высокая. Непосредственно генератор у модели применяется на 22 МГц. Согласно документации, максимальная допустимая температура равняется 40 градусов. Дисплей в устройстве используется текстового типа.

Аккумуляторы применяются на 1 мАч, поэтому хватает их надолго. В данном случае улавливатель производителем предусмотрен резистивного типа. Если верить отзывам экспертов, то проблемы с определением важности щепок не возникают. Максимальная глубина измерения равняется 10 мм. Приобрести представленный влагомер пользователь может за 1400 руб.

Описание «Екстеч МО280»

Указанный портативный влагомер отличается защищенным корпусом. Датчик у него используется низкочастотного типа. В свою очередь, контакты имеются игольчатые. Функция калибровки в представленном экземпляре есть. Температуру окружающей среды при помощи данного устройства определять можно. Также важно упомянуть о высокой разрешающей способности модели.

Точность измерения в данном случае равняется 0.3 %. Максимальный порог влажности моделью допускается в 45 %. Микропроцессор производителем предусмотрен с оперативным усилителем. Таким образом, обработка данных много времени не отнимает. Памяти представленной модификации хватает для того, чтобы сделать более 20 тыс. замеров. Купить данный влагомер можно в магазине за 1300 руб.

Щуповые устройства

Щуповые влагомеры для древесины в основном изготавливает . Если верить мнению специалистов, то параметр у них крайне низкий. Генераторы в устройствах используются с частотностью на уровне 20 МГц. Непосредственно улавливатели устанавливаются резистивного типа. Минимальный порог влажности моделей не превышает 5 %. В свою очередь, устройств находится на уровне 1 РН. Дисплеи часто у влагомеров применяются строчного типа. Некоторые модификации оснащаются термометрами. Функция калибровки в устройствах встречается довольно редко. Найти модель данного типа на рынке можно за 2 тыс. руб.
