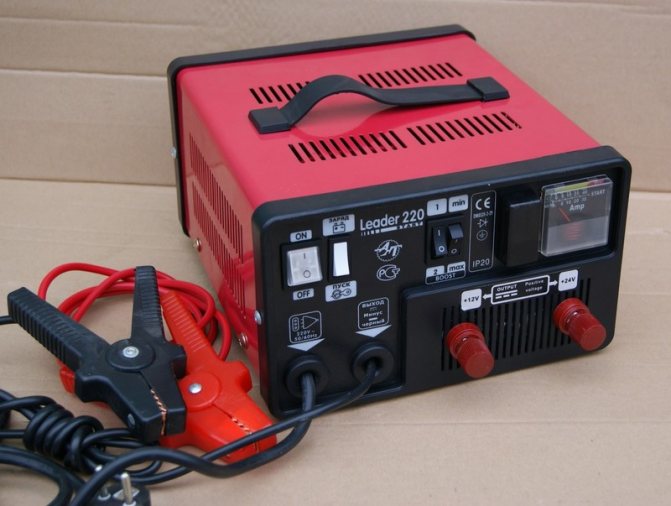

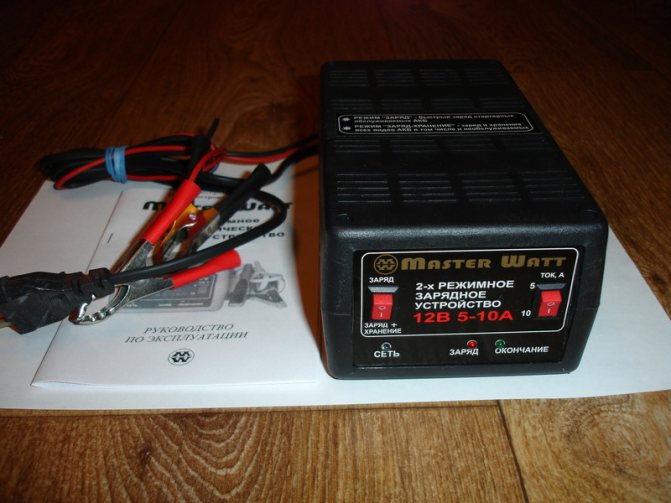

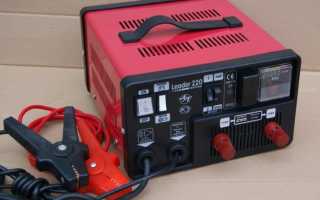

Зарядное устройство (ЗУ) для аккумулятора необходимо каждому автолюбителю, но стоит оно немало, а регулярные профилактические поездки в автосервис не выход. Обслуживание батареи в СТО требует времени и денег. Кроме того, на разряженном аккумуляторе до сервиса ещё нужно доехать. Собрать своими руками работоспособное зарядное устройство для автомобильного аккумулятора своими руками сможет каждый, кто умеет пользоваться паяльником.
Немного полезной информации
Аккумулятором называется накопитель электрического заряда. Во время подачи на него электрического напряжения, происходит накопление энергии, что объясняется химическими изменениями внутри батареи. При подключении источника потребления можно наблюдать обратный процесс, который обусловлен обратным химическим изменением, создающим напряжение в области клеммов устройства. Через нагрузку происходит прохождение тока. То есть, чтобы получить напряжение от аккумуляторной батареи, следует сначала ее зарядить.
Сам процесс заряда батареи происходит по определенным правилам и зависит от вида аккумулятора. Из-за нарушения данных правил возможно уменьшение срока эксплуатации батареи, а также ее емкости.
Именно поэтому параметры для зарядного устройства к автомобильному аккумулятору должны подбираться строго индивидуально, для определенного носителя энергии.
Это возможно в случае со сложными зарядными устройствами, имеющими регулируемые параметры, а также приобретая отдельное ЗУ специально под определенную батарею. Но есть более универсальный и практичный вариант – сделать зарядное устройство своими руками.
Схема защиты
Вероятность того, что на выходе ЗУ для АКБ рано или поздно возникнет короткое замыкание 100%. Причиной может быть переполюсовка, слетевшая клемма или другая ошибка оператора. Поэтому начинать надо с конструкции устройства защиты (УЗ). Она должно быстро и четко срабатывать при перегрузке и обрывать выходную цепь.
Различают две конструкции УЗ:
- Внешние, выполненные в виде отдельного модуля. Их можно подключать к любому источнику постоянного напряжения 14 вольт.
- Внутренние, интегрированные в корпус конкретной «зарядки».
Классическая схема на диодах Шоттки спасает лишь при неправильном подключении аккумулятора. Но диоды попросту сгорят от перегрузки при подключении к разряженному аккумулятору или коротком замыкании на выходе ЗУ
Лучше использовать универсальную схему, представленную на рисунке. В ней используется гистерезис реле и медленная реакция кислотной батареи на скачки напряжения.
При скачке нагрузки в цепи падает напряжение на катушке реле и оно отключается, предотвращая перегрузку. Проблема в том, что данная схема не защищает при переполюсовке. Также система окончательно не отключается при превышении тока, а не коротком замыкании. При перегрузке контакты начнут непрерывно «хлопать» и этот процесс не остановится пока они не обгорят. Поэтому лучшей считается другая схема на паре транзисторов и реле.
Виды зарядных устройств для автомобильных аккумуляторов
В процессе заряда батареи происходит восстановление израсходованной в емкости энергии. С этой целью на клеммы аккумуляторной емкости происходит подача напряжения, которая слегка выше, нежели основные рабочие показатели аккумуляторной батареи. В зависимости от вида зарядного устройства, подаваться может:
- Постоянный ток. Средняя длительность такого заряда составляет около 10 часов и более, при этом на протяжении всего времени происходит подача фиксированного тока. Напряжение может изменяться в пределах от 13,8 до 14,4 В в самом начале зарядки, а в конце она может снизиться до отметки в 12,8 В. То есть это постепенный метод накопления емкости батареи, который в ходе эксплуатации держится дольше. Но среди минусов можно выделить необходимость в контроле над процессом, так как важно вовремя выключить ЗУ. В случае перезаряда возможно закипание электролита, что снизит функциональность батареи.
- Постоянное напряжение. При таком типе заряда устройство все время подает напряжение в 14,4 В, при этом происходит изменение значений от больших в начале зарядки, до меньших – в конце. Поэтому перезаряд невозможен, разве что в случае если вы оставите ЗУ на несколько дней. Достоинством является меньшее время для заряда (7-8 часов), и возможность оставить ЗУ без присмотра. Но при частом использовании данного метода возможно более быстрое выхождение батареи из строя, в процессе эксплуатации она будет быстрее разряжаться.
Поэтому, если нет необходимости в быстром заряде батареи, лучше отдать предпочтение первому варианту – с постоянным током. А в случае, когда нужно быстро восстановить работоспособность АБ подойдет постоянное напряжение, но не для многоразового пользования.
Если же задаетесь вопросом, какое лучше зарядное устройство сделать своими руками, то здесь однозначно стоит выбрать вариант с подачей постоянного тока. По схеме этот прибор достаточно прост, и состоит из доступных элементов.
Требования техники безопасности к зарядникам АКБ
Работа с электросхемами пожароопасна, поэтому важно соблюсти меры предосторожности:
- оборудовать зону, где будет происходить заряжание, несгораемой подложкой;
- обезопасить себя при сборке с помощью перчаток, изолирующего ковра, другой индивидуальной защиты (особенно актуально для простеньких сборок);
- после запуска нового приспособления отслеживать протекающие процессы до момента завершения зарядки;
- периодически снимать показания тока, напряжения, сопротивления, а также температурные изменения системы;
- оснастить зарядник функцией автоматического отключения, особенно в случае самостоятельной домашней работы без контроля со стороны мастера.
При соблюдении этих норм использование самодельных электрических устройств не принесет вреда и поможет продлить срок службы аккумулятора.
Как узнать состояние батареи?
Необходимость в зарядке аккумулятора автомобиля зависит от уровня заряда. И метод проверки, именуемый в народе как «крутит/не крутит» является не самым удачным методом. Если же батарея «не крутит», например, перед выездом, то вы вообще не сможете завести машину, состояние «не крутит»– критическое и может предполагать крайне негативные последствия для самого аккумулятора.

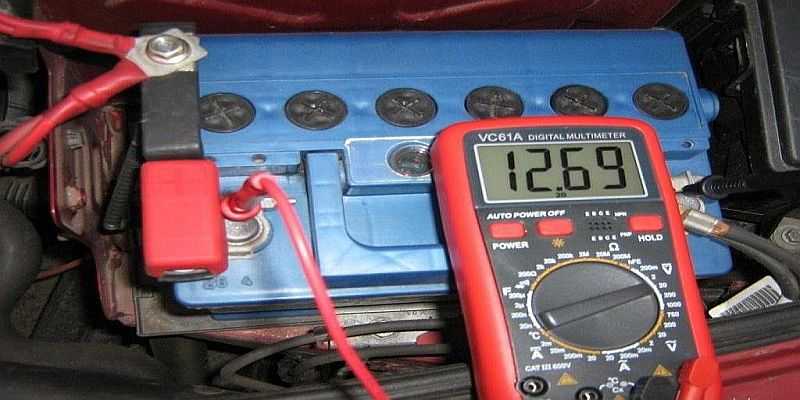

Самым эффективным и безопасным методом является измерение напряжение при помощи самого простого тестера. Так, при температуре воздуха приблизительно около 20 градусов, зависимость степени зарядки от напряжения на клеммах отключенного от нагрузки аккумулятора такова:
- 12,6-12,7 – батарея полностью заряжена;
- 12,3-12,4 – уровень заряда составляет около 75%;
- 12,0-12,1 – приблизительно 50%;
- 11,8-11,9 – 25%;
- 11,6-11,7 – батарея находится в разряженном состоянии;
- если же показатель находится ниже отметки в 11,6 В, то это означает глубокий разряд.
Все вышеперечисленные показатели измеряются в вольтах.
Показатель в 10,6 Вольт является критическим, и если уровень еще больше снизится, то аккумуляторная батарея, особенно которая давно обслуживалась, просто выйдет из строя.
Какой источник тока использовать
Зарядное устройство, сделанное своими руками, требует источника питания. Для АКБ необходимы параметры 14,5-15 В/ 2-5 А (ампер часы). Такие характеристики имеются у импульсных блоков питания (ИБП) и блоков на трансформаторе.
Достоинство ИБП в том, что он вполне может уже быть в наличии. Но трудоемкость создания ЗУ для АКБ на его основе намного выше. Поэтому покупать импульсный блок питания для использования в автомобильном ЗУ не стоит. Лучше тогда сделать более простой и дешевый источник питания из трансформатора и выпрямителя.
Схема зарядника для аккумулятора:
Нужные параметры при зарядке постоянным током
Уже доказано, что производить заряд автомобильных свинцовых кислотных аккумуляторных батарей (в основном в автомобилях присутствуют именно такие) необходимо при помощи тока, не превышающего показателя в 10% от емкости всей батареи.
Так, в случае емкости АБ в 55 A/ч, максимальная подача тока заряда должна быть 5,5 А. По такому принципу высчитывается максимальный ток для любой батареи. Можно даже немного снизить подачу тока, но в таком случае процесс заряда будет идти немного медленнее. Накопление заряда будет происходить даже в случае, если ток заряда будет ближе к отметке 0,1 А. Но в таком случае для восстановления емкости необходимо будет очень много времени.
Минимальное время заряда АБ при уровне тока в 10% от заряда составляет 10 часов, но это в случае полного разряда батареи, которого допускать недопустимо. Поэтому на фактическое время до полного заряда влияет глубина разряда.
Чтобы произвести расчет примерного времени до полного заряда, следует выяснить разницу между максимальным зарядом (12,8 вольт) и вольтажом на данный момент. Если эту цифру умножить на 10, то можно получить приблизительно время в часах.
Схема автоматической зарядки для батарей авто
Автоматизация зарядки основана на так называемом компараторе — система, взятая из старых схем по заряду батареек + немного собственных модификаций. Задача модуля состоит в том, чтобы управлять реле (с контактами на 10 А), которое в свою очередь подает 12 В выпрямленного напряжения от основной вторичной обмотки на свинцовый АКБ.
Контроллер имеет вентилятор на достойном кулере из старого источника питания ПК. В качестве датчика температуры использовались 4 диода 1N4148, соединенных последовательно, получив изменение напряжения примерно 10 мВ / С. Установлен порог переключения примерно 40C, но вентилятор редко включается даже летом.
Корпус готовый из набора. Лицевая панель напечатана на желтой клейкой бумаге, на которой также прикрепил самоклеющуюся пленку. Решение оказалось надёжным и сохранилось в течение 4-х лет в самых трудных условиях (гаражи, подвалы) без повреждений. Под трансформатором, на задней панели и в верхней части, просверлил несколько десятков вентиляционных отверстий. Вентилятор был установлен таким образом, чтобы он вытягивал теплый воздух наружу. В течение многих часов работы корпус зарядного лишь слегка теплый.
Схема зарядного устройства для автомобильного аккумулятора
Обычно с целью пополнения емкости электрического накопителя, необходима бытовая сеть в 220 вольт, преобразовывающаяся в пониженное напряжение с помощью преобразователя. Сделать ЗУ своими руками вполне возможно, скорее, это даже не вызовет никаких проблем. Для этого достаточно будет минимальных знаний в области электротехники и умение пользоваться паяльником, и другими инструментами.
Простые схемы
Самый простой и действенный метод заключается в использовании понижающего трансформатора. С его помощью снижается напряжение в 220 В до необходимых для заряда 13-15 вольт.
Читайте также:
Найти трансформаторы такого типа можно в старых ламповых телевизорах или же в блоках питания для компьютера, которые продаются на блошиных рынках. Однако имеется нюанс – на выходе трансформатора переменное напряжение. Поэтому появляется необходимость в его выпрямлении.
Это можно сделать с помощью таких методов:
- Одного выпрямляющего диода, установленного после трансформатора, при этом на выходе подобного зарядного устройства будет наблюдаться пульсирующий ток с сильными ударами, так как срезана только одна полуволна. Ниже представлена самая простая схема с одним диодом.
- Второй метод – это использование диодного моста, благодаря которому отрицательная волна будет заворачиваться вверх. Зарядное устройство тоже будет обладать пульсирующим током, но биение уже будут менее выраженными. Чаще всего в домашних условиях реализовывают именно эту схему, хотя она является далеко не самым лучшим вариантом. Диодный мост можно собрать самостоятельно на любых выпрямляющих диодах. Или же можно не заморачиваться, и приобрести уже готовую сборку.
- Третий вариант – это диодный мост со сглаживающим конденсатором (4000-5000 мкФ, 25 вольт). На выходе данной схемы мы получается постоянный ток, что очень даже подходит для изготовления зарядного устройства для автомобильного аккумулятора своими руками.
Все вышеперечисленные схемы имеют в своем составе также предохранители типа 1А и приборы для измерения. С их помощью возможно контролировать процесс заряда аккумуляторной батареи. Однако можно исключить их из данных схем, но в таком случае для периодических измерений и контроля над функциональностью прибора необходимо будет использовать мультиметр.
И если в случае с контролем напряжения подобный вариант возможен (просто нужно будет приставлять щупы к клеммам), то вот проконтролировать ток будет достаточно сложно. В таком случае для измерения необходимо будет включать прибор в разрыв цепи. Это означает, что каждый раз для проверки тока потребуется выключать питание, после проводить проверку мультиметром в режиме измерения тока, а потом опять включать питание. Придется разбирать измерительную цепь в обратном направлении. В связи с этим необходимо заранее подумать о применении амперметра хотя бы на 10 А.
Среди недостатков данных схем можно выделить отсутствие возможности регулировки параметров заряда. Поэтому выбирая элементную базу, отдавайте предпочтение таким вариантам, чтобы на выходе сила тока соответствовала тем самым 10% или немного меньше от емкости батареи. Напряжение должно наблюдаться в пределах от 13,2 до 14,4 вольт.
Но что делать в случае, когда ток больше необходимой отметки? Для этого в схему ЗУ следует добавить резистор, который размещают на плюсовом выходе диодного моста непосредственно перед амперметром. По месту необходимо подобрать сопротивление, основной ориентир – ток. При этом мощность резистора должна быть немного больше, так как на него будет рассеиваться лишний заряд, приблизительно 10-20 ВТ.
Еще один нюанс – скорее всего зарядное устройство для автомобильного аккумулятора, сделанное своими руками по вышеперечисленным схемам будет сильно нагреваться. Чтобы избежать перегорания, можно в схему добавить куллер, который должен располагаться после диодного моста.
Схемы с регулировкой
Недостатком всех данных схем является отсутствие возможности производить регулировку подачи тока. И единственный вариант изменить это – менять сопротивления. Можно поставить переменный подстроечный резистор, что является наиболее простым и эффективным вариантом. Однако более надежно будет произвести ручную регулировку тока в схеме с использованием двух транзисторов и подстроечным резистором.
Ниже предоставлена схема зарядного устройства для автомобильного аккумулятора своими руками, в которой имеется возможность производить ручную регулировку тока заряда.
Изменение тока заряда происходит при помощи переменного резистора, который необходимо разместить после составного транзистора VT1-VT2, поэтому через него проходит небольшой ток. В связи с этим мощность будет в среднем около 0,5-1 Вт.
Трансформатор с мощностью в 250-500 Вт и вторичная обмотка 15-17 В, при которой диодный мост должен быть собран на диодах с рабочим током в 5% и более.
Следует выбирать транзистор VT1 — П210, так как VT2 можно выбрать из нескольких вариантов. Это германиевые П13-П17 или же кремниевые КТ814, КТ 816. Чтобы отводить тепло и не провоцировать перегрев, следует на металлической пластине или же в области радиатора установить отвод не менее 300 см кв.
Самодельные зарядки для АКБ
Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно. Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник.
Простое устройство на 6 и 12 В
Такая схема самая элементарная и бюджетная. При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч.
Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4. Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.
К примеру, если необходим ток в 5 А, то понадобится включить тумблеры S4 и S2. Замкнутые S5, S3 и S2 дадут в сумме 11 А. Для контроля напряжения на АКБ служит вольтметр PU1, за зарядным током следят при помощи амперметра PА1.
В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 см. кв.
Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А.
Схема проста, если собрать её из исправных деталей, то в налаживании не нуждается. Это устройство подойдёт и для зарядки шестивольтовых батарей, но «вес» каждого из переключателей S2-S5 будет иным. Поэтому ориентироваться в зарядных токах придётся по амперметру.
С плавной регулировкой тока
По этой схеме собрать зарядник для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.
Состав и термины
Автозарядка состоит из первичного источника электропитания для собственно зарядного устройства, которое обеспечивает заданный режим заряда аккумуляторной батареи, и схем защиты ее от разного рода нештатных ситуаций. Схемотехнически эти узлы могут быть в той или иной степени объединены. Далее для краткости употребляются след. сокращения:
- АКБ – аккумуляторная батарея.
- ПИ – первичный источник питания.
- ИП – любой другой источник питания.
- УЗ – устройство защиты.
- ТЗ – защита по току.
- ЗН – защита от перенапряжения.
Как определить степень разрядки аккумулятора
Для выполнения задачи потребуется мультиметр:
- Производится замер величины напряжения на автомобиле с отключенным двигателем. Электросеть транспортного средства в таком режиме будет потреблять часть энергии. Значение напряжения при замере должно соответствовать 12,5-13 вольтам. Выводы тестера подключаются с соблюдением полярности к контактам АКБ.
- Производится запуск силового агрегата, все электрооборудование должно быть выключено. Процедура измерения повторяется. Рабочая величина должна составить в диапазоне 13,5-14 вольт. Если полученное значение больше или меньше, это говорит о разряде аккумулятора и функционировании генераторного устройства не в штатном режиме. Увеличение данного параметра при низкой отрицательной температуре воздуха не может сообщить о разряде аккумулятора. Возможно, сначала полученный показатель будет больше, но если со временем он придет в норму, это говорит о работоспособности.
- Выполняется включение основных потребителей энергии — отопителя, магнитолы, оптики, системы обогрева заднего стекла. В таком режиме уровень напряжения составит в диапазоне от 12,8 до 13 вольт.
Величину разряда можно определить в соответствии с данными, приведенными в таблице.
| Уровень заряженности АКБ | Значение плотности рабочей жидкости, г/см3 | Параметр напряжения разомкнутой цепи для 12-вольтной батареи | Значение НРЦ для 1 банки аккумулятора |
| 100% | 1,28 | больше 12,7 | больше 2,117 |
| 80%2 | 1,245 | 12,5 | 2,083 |
| 60% | 1,21 | 12,3 | 2,05 |
| 40% | 1,175 | 12,1 | 2,017 |
| 20% | 1,14 | 11,9 | 1,983 |
| 0% | 1,1 | 11,7 | 1,95 |
О тиристорном выпрямлении
Область применения управляемых тиристорных выпрямителей ограничена из-за создаваемых ими больших коммутационных помех на выпрямленном напряжении. Но в ЗУ эти помехи не помеха, АКБ погасит. Зато по прочим свойствам тиристорные выпрямители для заряда АКБ не просто подходят, но подходят идеально.
Дело в том, что после тиристорного выпрямления без сглаживания зарядный ток на АКБ подается короткими импульсами с обрезанным фронтом увеличенной (но не чрезмерно) амплитуды. Как следствие, зарядка для авто аккумулятора с тиристорным выпрямителем дает десульфатирующий эффект без каких-либо дополнительных премудростей. И, что тоже важно, вероятность ухода АКБ в саморазогрев при заряде от тиристорного ЗУ на порядок меньше: ненужная электрохимия успевает рассосаться в промежутках между импульсами. Еще плюс такой же, как у диодов Шоттки: радиатор для пары тиристоров нужен той же площади, что для сборки Шоттки.
Простоты ради тиристорные ЗУ часто строят по схеме однополупериодного выпрямления, см. рис.:
Тиристорные зарядные устройства для автоаккумуляторов с однополупериодным выпрямлением
Нижняя схема самая дешевая, т.к. для управления силовым тиристором вместо маломощного тиристора используется его аналог на транзисторах, он вдвое-втрое дешевле. Схема справа вверху самая дорогая из-за совсем недешевого промышленного тиристора Т122-25, к которому нужен еще и антишумовой фильтр C1T1C2. В остальном эти ЗУ равноценны.
Недостаток у однополупериодных тиристорных ЗУ один, но фатальный – то самое однополупериодное выпрямление. Половина первичных полуволн тока пропадает. Чтобы не затягивать заряд вдвое, приходится соотв. увеличивать амплитуду зарядного импульса. Она выходит за допустимые пределы, и преимущества тиристорного выпрямления сводятся на нет. Наоборот, однополупериодное тиристорное ЗУ опаснее для АКБ, чем диодное.
Схемы ЗУ для автоаккумуляторов с двухполупериодным тиристорным выпрямлением сохраняют все его достоинства и лишены указанного выше недостатка. Но подход к построению тиристорного выпрямителя нужен соответственный. Напр., схема слева на рис. – типично любительская. Выпрямитель сделан аналогично диодному мосту, что вдвое увеличивает падение напряжения на нем и требует пары совсем ненужных довольно дорогих компонент. Коммутационные помехи от такого ЗУ сильные, и нужно мотать нетиповой трансформатор.
Схемы тиристорных зарядных устройств для автоаккумуляторов с двухполупериодным выпрямлением
Близка к оптимальной для тиристорных схема известной автозарядки Amperus, справа на рис. Ее авторы позаботились и о хорошей антишумовой развязке цепей управления, что позволяет использовать Amperus в квартире. Единственный небольшой недостаток – ток и напряжение заряда взаимозависимы, т.к. выставляются совместно резистором на 1 кОм. Поэтому использовать Amperus желательно с УЗ (см. выше).
Преимущества и недостатки перед готовым изделием
Большое число автолюбителей предпочитают изготовить зарядку для АКБ своими руками по следующим причинам:
- Низкая себестоимость из-за дешевизны комплектующих.
- Простота эксплуатации и надежность.
Самодельная конструкция имеет и свои недостатки, такие как отсутствие у большинства схем различных режимов работы, функции автоматической зарядки и защиты от несоблюдения полярности. Но для многих владельцев авто они отходят на второй план по причине того, что устройство успешно справляется с зарядкой АКБ в течение 10 часов.
Защита от неправильной полярности
Часто встречающаяся проблема выхода из строя пуско-зарядного устройства – это его включение при неправильной полярности. Чтобы исключить проблему переполюсования контактов, схема прибора должна включать реле и диод, которые не пустят ток в неверном направлении, и неправильный заряд на аккумулятор идти не будет. При соблюдении полярности реле замыкается, и начинается зарядка. Такая схема актуальна для любых типов тиристорных или транзисторных устройств.
Какие ещё имеются варианты ЗУ для АКБ
Рассмотрим ещё несколько вариантов самостоятельных зарядных устройств для аккумуляторов.
Использование зарядки от ноутбука для АКБ
Один из самых простых и быстрых способов оживления севшего аккумулятора. Для реализации схемы оживления АКБ с помощью зарядки от ноутбука понадобятся:
- Зарядное устройство от любого ноутбука. Параметры зарядных устройств составляют 19 В и ток около 5 А.
- Лампа галогеновая мощностью 90 Вт.
- Соединительные провода с зажимами.
Переходим к реализации схемы. Лампочка используется для того, чтобы ограничить ток до оптимального значения. Вместо лампочки можно использовать резистор.
Зарядку для ноутбука также возможно использовать для «оживления» автомобильного аккумулятора
Собрать такую схему не составляет большого труда. Если зарядку от ноутбука не планируется использовать по назначению, то штекер можно отрезать, после чего подключить к проводам зажимы. Предварительно при помощи мультиметра следует определить полярность. Лампочка включается в цепь, которая идёт на плюсовую клемму аккумулятора. Минусовая клемма от АКБ подключается напрямую. Только после подключения устройства к АКБ можно осуществлять подачу напряжения на блок питания.
ЗУ своими руками из микроволновой печи или аналогичных приборов
С помощью трансформаторного блока, который имеется внутри микроволновки, можно сделать ЗУ для АКБ.
Пошаговая инструкция изготовления самодельного зарядного устройства из трансформаторного блока от микроволновки представлена ниже.
- С микроволновки нужно снять трансформаторный блок.
- Удалить вторичную обмотку, после чего заменить её на изолированный провод сечением свыше 2 мм2 .
- Определиться с необходимым количеством витков, которые нужно сделать при помощи изолированного провода. Выяснить необходимое значение можно экспериментальным путём. Для этого необходимо намотать 10 витков, после чего измерить выходное напряжение. К примеру, если его значение будет составлять 2 В, то для достижения 14,5 В понадобится сделать около 70 витков. Выходное напряжение будет зависеть от сечения используемого провода.
С трансформаторного блока микроволновой печи удаляется обмотка
- Для реализации схемы понадобится диодный мост и мощный конденсатор.
- По желанию в цепь можно включить амперметр, который будет показывать ток.
Схема подключения трансформаторного блока, диодного моста и конденсатора к автомобильному аккумулятору
Сборку устройства можно осуществлять на любом основании. При этом важно, чтобы все конструкционные элементы были надёжно защищены. При необходимости схему можно дополнить выключателем, а также вольтметром.
Бестрансформаторное зарядное устройство
Если поиски трансформатора завели в тупик, то можно воспользоваться простейшей схемой без понижающих устройств. Ниже представлена такая схема, которая позволяет реализовать ЗУ для аккумулятора без использования трансформаторов напряжения.
Электрическая схема ЗУ без использования трансформатора напряжения
Роль трансформаторов выполняют конденсаторы, которые рассчитаны на напряжение величиной 250В. В схему следует включить минимум 4 конденсатора, расположив их параллельно. Параллельно конденсаторам в цепь включается резистор и светодиод. Роль резистора заключается в гашении остаточного напряжения после отключения устрйоства от сети.
В цепь также включается диодный мост, рассчитанный на работу с токами до 6А. В схему мост включается после конденсаторов, а к его выводам подключаются провода, идущие на АКБ для зарядки.
ПИ или ИБП?
В наши дни компьютерный импульсный блок питания (ИБП) может оказаться доступнее трансформатора на железе; вдруг он просто в хламе валяется. ИБП часто переделывают в лабораторные БП, но, вообще говоря, это плохой вариант. Выходное напряжение по каналу +12 В удается задрать максимум до 16-17 В, чего для конструкторско-исследовательских целей маловато. А уровень импульсных помех на выходе тогда, мягко говоря, великоват. Как налаживать УМЗЧ с собственными шумами в –66 дБ (что еще очень скромненько), если по питанию «шерсти прет» на –44 дБ или хуже того? Но вот зарядка для аккумулятора автомобиля на 60 А/ч из ИБП получается отличная, и отдельную защиту городить не надо, все уже есть. Переделывают ИБП в авто ЗУ в целом след. образом:
- Удаляют выходные провода кроме желтых (+12 В), черных (общий, масса, GND) и зеленого провода логического включения PC ON;
- Провод PC ON закорачивают на массу (соединяют с любым из черных);
- Ставят механический выключатель сети, если нет штатного сзади;
- По схеме или руководствуясь собственным опытом, ищут в обвязке стабилизатора +12 В резистор в цепи обратной связи Rcs;
- Заменяют его потенциометром на 10 кОм Rн;
- Вращая движок Rн, устанавливают в канале +12 В напряжение +14,4 В;
- Замеряют полученное значение Rн и вместо Rcs впаивают постоянный резистор ближайшего номинала из стандартного ряда, допуск на разброс до 2%;
- По возможности встраивают в ИБП универсальный указатель напряжения и тока (см. далее) для контроля заряда, питание его – от цепи заряда или +5 В (красный провод);
- Сводят желтые и черные провода в отдельные жгуты, надежно присоединяют к ним токовые шланги с зажимами для подключения к АКБ – зарядка готова!
Причины и признаки разряда АКБ
В процессе эксплуатации аккумуляторной батареи при работе двигателя идет постоянный подзаряд АКБ от генератора автомобиля. Проверить процесс заряда можно, подключив к клеммам аккумулятора мультиметр при заведенном двигателе, измеряя напряжение зарядки автомобильного аккумулятора. Заряд считается нормальным, если напряжение на клеммах составляет от 13,5 до 14,5 Вольт.
Для полного заряда требуется проехать на авто не менее 30 километров или примерно полчаса в городском ритме движения.
Напряжение нормально заряженного аккумулятора во время стоянки должно быть не менее 12,5 Вольта. В том случае, если напряжение менее 11,5 Вольта, двигатель авто может не запуститься во время старта. Причины разряда аккумуляторной батареи:
- АКБ имеет значительный износ (более 5-ти лет эксплуатации);
- неправильная эксплуатация аккумулятора, приводящая к сульфатации пластин;
- длительная стоянка транспортного средства, особенно в холодное время года;
- городской ритм движения авто с частыми остановками, когда АКБ не успевает достаточно зарядиться;
- невыключенные электроприборы автомобиля во время стоянки;
- повреждение электропроводки и оборудования автомобиля;
- утечки по электроцепям.
Многие автовладельцы в комплекте бортового инструмента не имеют средств для измерения напряжения АКБ (вольтметр, мультиметр, пробник, сканер). В таком случае можно руководствоваться косвенными признаками разряда АКБ:
- тусклое свечение лампочек на приборной панели при включении зажигания;
- отсутствие вращения стартера при запуске двигателя;
- громкие щелчки в районе стартера, погасание лампочек на приборной панели при запуске;
- полное отсутствие реакции авто на включение зажигания.
При появлении перечисленных признаков в первую очередь необходимо проверить клеммы АКБ, при необходимости их почистить и поджать. В холодное время года можно попробовать занести на некоторое время аккумуляторную батарею в теплое помещение и его прогреть.
Можно попробовать «прикурить» авто от другого автомобиля. Если эти методы не помогают или невозможны, приходится воспользоваться зарядным устройством.
