Избыточное количество грунтовых и осадочных вод оказывает негативное воздействие на прочность и долговечность фундамента дома, усложняет обустройство ландшафтного дизайна. Правильный дренаж фундамента отводит избыточную влагу от дома. Дренажная система служит надежной защитой от разрушения строения, подтопления подвала, вымывания плодородного слоя с земельного участка. При формировании стоимости работ учитываются тип и количество используемых материалов, сложность и продолжительность проекта.
производит дренажную систему без щебня Софтрок по конкурентной цене. С помощью готовых блоков можно осуществить дренаж фундамента частного дома своими руками и в короткие сроки. Доставка заказов осуществляется по Москве и другим городам РФ.
- Пристенный дренаж
- Кольцевой дренаж
Случаи когда дренаж фундамента просто необходим
Но тут возникает закономерный вопрос: что если грунтовые воды проходят достаточно низко? Нужен ли дренаж фундамента в таком случае?
На самом деле, каждый пример следует рассматривать отдельно. Здесь же мы можем лишь привести случаи, когда дренаж фундамента просто необходим:
- Ваши подвальные помещения находятся ниже уровня прохождения грунтовых вод, либо если пол выше уровня вод меньше, чем на полметра.
- Ваш подвал находится в глинистом/суглинистом грунте. Если так, то уровень вод не играет никакой роли.
- Ваши подвальные помещения в грунте глинистого/суглинистого типа ниже 150 см от горизонта. В таком случае уровень вод тоже безразличен.
- Ваша постройка находится в зоне капиллярного увлажнения.
Итак, сделать дренаж фундамента необходимо если ваша опорная конструкция находится в критической близости от грунтовых вод, или же если уровень вод настолько высок, что визуально территория участка кажется заболоченной.
Если же на вашем участке сухая почва, а уровень грунтовых вод в период паводков и дождей не превышает критической отметки, то без гидроизоляции фундамента дренажем вполне можно обойтись.
Разновидности конструкций
Дренажные системы отличаются по способу реализации, а точнее, по уровню заглубления в грунт. Выделяют три основных разновидности:
- поверхностный дренаж;
- закрытый дренаж;
- ливневая система.
Первый вариант является бюджетным и не требует наличия особых инструментов для сооружения. Выполняется такой дренаж в виде системы каналов, которые выкапываются в грунте на небольшую глубину. При этом соблюдается определенный уклон, который ведет в сторону, в которую должна быть отведена жидкость. Но такую систему каналов можно считать только временным решением. Это связано с тем, что производительность таких каналов невысока и они могут быть легко заилены или затоплены при значительном повышении уровня воды. Поэтому чаще всего сооружается закрытая система дренажа.
Закрытой она называется в силу того, что закладка каналов осуществляется на определенную глубину, а в качестве выходов имеются только патрубки, через которые происходит слив дождевой воды. Чаще всего закрытая система дренажа сооружается в местности, где верхний слой почвы представлен глиной, которая препятствует нормальному впитыванию влаги. Такая дренажная система может быть кольцевой или пристенной. В первом варианте трубы для отвода жидкости располагаются на расстоянии от строения до трех метров. Выбирается такой вариант дренажа в том случае, когда уже смонтирована отмостка и нет возможности соорудить пристенный дренаж.
Во втором случае трубы располагаются практически у самой поверхности стены фундамента. Это повышает эффективность отвода воды от конструкции. В обоих реализациях система является замкнутой и состоит из труб, которые уложены под определенным углом. При этом поверхность стенки трубы имеет перфорацию, через которую проникает отфильтрованная жидкость. При этом от замкнутой системы имеется общий отвод, который уходит в дренажный колодец, где и собирается вся отведенная жидкость. Из него она может быть выброшена в требуемое место. По углам устанавливаются инспекционные колодцы, которые позволят выполнить обслуживание дренажной системы без вскрытия слоя грунта, который уложен сверху.
Ливневую систему сложно назвать самостоятельным дренажем. Чаще всего она сооружается как вспомогательное решение для основной дренажной системы. В некоторых случаях воды бывает настолько много, что необходимо разгрузить дренаж, убрав воду, которая скапывает с крыши. Для сбора воды с ливневой системы могут быть предусмотрены локальные или линейные емкости. Локальные представляют собой небольшие емкости, которые располагаются в нескольких местах. Обычно это точки, где осуществляется сток по вертикальным трубам с крыши. От точечного водоприемника отходит труба, которая позволяет удалить жидкость в дренажный колодец.
Правила подготовки к дренажным работам
Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.
-
Во-первых, все работы должны проходить летом – по понятным причинам.
- Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
- В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
-
В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
- В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
- В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
- В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.
И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.
Особенности дренажных колодцев
Любой дренаж вокруг участка или строения должен сооружаться с применением нескольких смотровых колодцев, расположенных в местах изгиба труб. Именно в этих местах наиболее часто происходит засорение дренажных труб. Через смотровой колодец можно контролировать чистоту дрен и очищать их при необходимости.

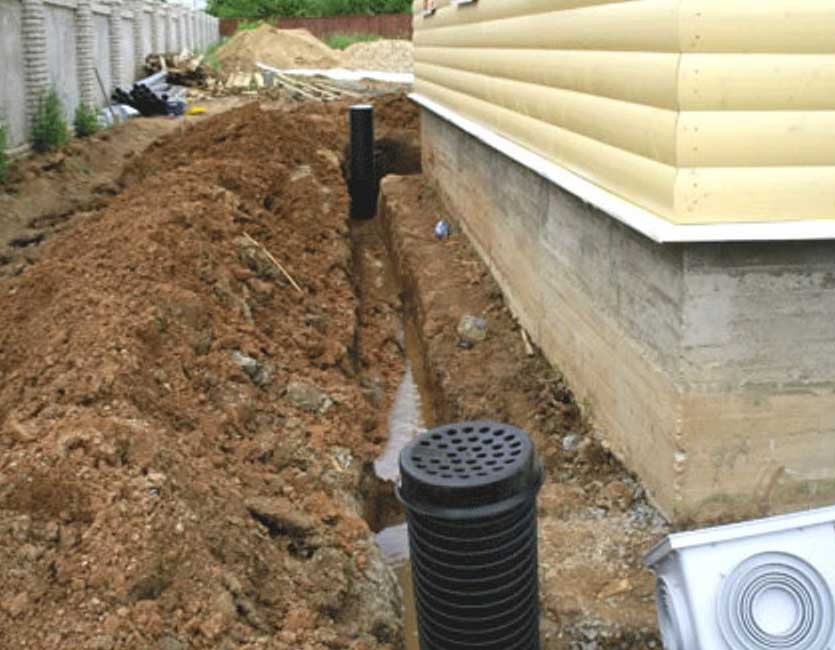

Смотровой колодец
Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна.
Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.
Смотровой колодец
Подготовка к гидроизоляции
Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.
- Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
- Дайте фундаменту время просушиться.
Геополотно
Геотекстиль
Геотексиль в последнее время стремительно набирает популярность в сфере строительства. Его производят с помощью тканного или нетканого метода из полимерных волокон. Поскольку сырье является экологически чистым, то и конечный материал является безвредным для окружающей среды.
Геополотно имеет ряд следующих достоинств:
- устойчивость к химическому воздействию;
- отсутствие реакции, возникающей в результате термического окисления;
- не подвержено гниению, плесени и грибковым заболеваниям;
- благодаря своей структуре, геополотно защищено от нападок грызунов и прорастания растений.
Данный материал используется в тех случаях, когда необходима фильтрация, разделение, дренаж и защита дренажной системы.
Выбор материалов для дренажа
Особое внимание должно быть уделено материалам.
Трубы
Трубы для дренажа стоит выбирать из керамики, асбестоцемента или пластика.
Мы советуем остановить свой выбор на пластиковых трубах, поскольку они не уступают в надёжности другим конкурентом, но гораздо проще монтируются.
Кроме того, другие виды труб имеют ряд весомых недостатков, как то: подверженность засорам, маленький срок эксплуатации (меньше, чем у пластиковых) и необходимость сверлить отверстия для поступления воды самостоятельно.
Пластиковые же, напротив, долго прослужат, благодаря рёбрам жёсткости смогут противостоять изменению давления, исключительно просто транспортируются и монтируются – они мало весят и хорошо гнутся.
Внутренние стенки таких труб гладки, что повышает способность самоочищения. Ну, и разумеется, оптимальное отношения цены-качества.
Для прокладки дренажной системы лучше всего подходят перфорированные трубы с рёбрами жёсткости, которые обеспечат равномерное распределение нагрузки на трубу. Такие трубы кладутся на глубину до 5-6 метров, что позволяет осуществить дренаж фундамента любого дома.
Диаметр труб выбирается ориентируясь на степень увлажнённости грунта: высокий уровень грунтовых вод – 10 сантиметровые трубы, нет – 16,5 сантиметров.
Колодцы

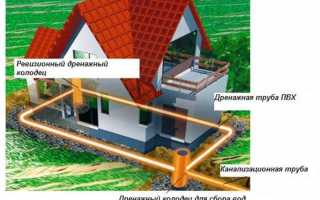

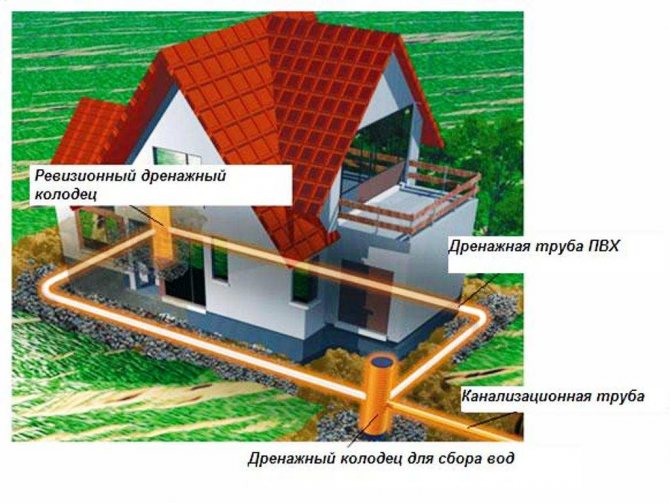

Кроме труб для устройства дренажа фундамента нам ещё понадобятся колодцы. Нам нужны два типа: ревизионные и колодцы-коллекторы.
Ревизионные колодцы используются для контроля и очистки системы от засорений. При засорах в колодец спускается насос и прочищает трубы. Ревизионные колодцы ставятся на пересечении труб каждого 2-го поворота и каждые 50 метров на прямых трубах. Обычно у таких колодцев диаметр 60 сантиметров.
Колодец-коллектор представляет собой конечный резервуар системы – в него попадает собранная влага. Герметичность конструкции исключает возможность протеканий и высвобождения водяных масс. А воду из таких колодцев можно использовать как для поливки земельного участка, так и перенаправлять в открытый водоем.
Кроме того для нашей системы дренажа ещё понадобятся: фитинги, заглушки, переходники и колена. Соединяем всё это при помощи герметизирующих прокладок.
Инструкции по обустройству дренажа
Строгое следование инструкции обустройства дренажа под фундамент и выполнение требований строительно-монтажных работ позволят получить правильный ответ на вопрос как правильно сделать отвод воды с участка своими руками. В перечень требований входит:
- расстояние от дома до траншеи должно составлять не менее одного метра, ширина траншеи 35-40 см;
- размещение труб проводится ниже линии фундамента на 10-30 см;
- дно траншей просыпают песчаной подушкой, уклон по направлению к сборнику воды составляет 1 см на 1 метр;
- водосборные колодцы устанавливают не ближе 3,0 м от дома;
- смотровые и ревизионные колодцы монтируют на участках соединения труб;
- на участках с высокой влажностью необходимо иметь несколько водосборников, расположенных неподалеку друг от друга и объединенные в единую систему.
Набор материалов
Для проведения строительно-монтажных работ необходимо иметь в наличии:
- лопаты: штыковую и совковую;
- дрель с насадками;
- перфорированные трубы ПВХ, диаметром 7,5 10 см;
- смотровые колодцы, оснащенные лючками;
- пластиковые емкости для водосбора;
- крестовины и фитинги, соответственно для смотровых колодцев и монтажа системы;
- рулонные геотекстиль;
- мастика водостойкая битумная для защиты фундамента;
- песок и гравий.
Этапы монтажа — подготовка фундамента дома
Установка дренажной системы начинается с подготовки фундамента дома:
- откапывание и очистка поверхности от грунта;
- удаление остатков старой гидроизоляции;
- обработка грунтовкой и нанесения битумной мастики;
- крепление геотекстильной ткани или армированной сетки;
- после высыхания первого слоя нанесение второго.
Затем выполняют устройство гравийного фильтра:
- выкапывают траншеи глубиной ниже уровня фундамента;
- засыпают дно гравием, трамбуют несколько слоев вручную;
- устройство отмостки.

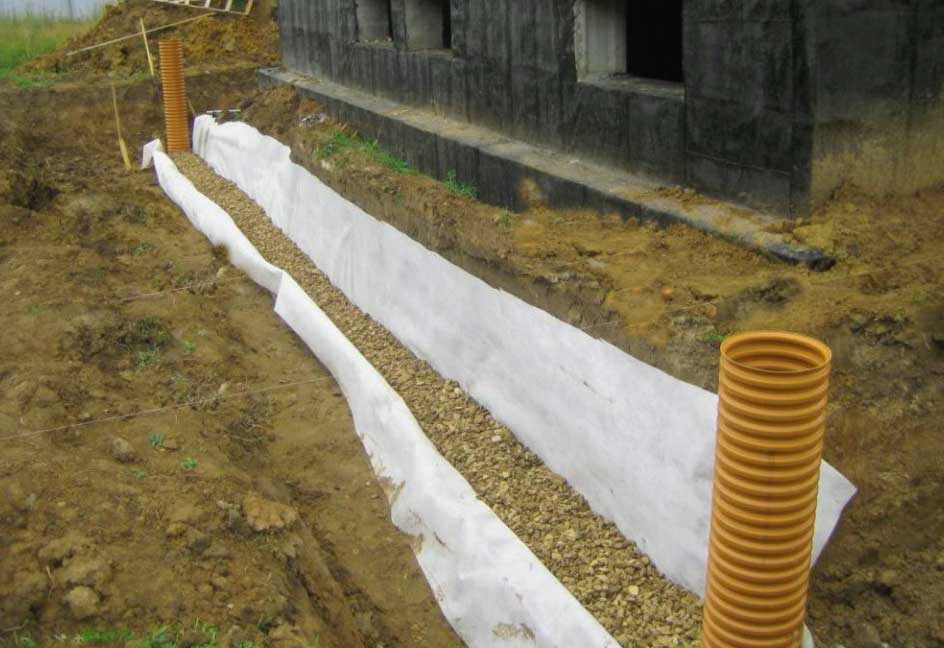

По завершении подготовительных мероприятий приступают к монтажу дренажной системы:
- выкапывают ров по периметру частного дома;
- дно траншеи засыпают песком;
- геотканью застилают траншею по периметру;
- размещают перфорированные дренажные трубы, сверху засыпают слоем гравия;
- поверх насыпанного слоя гравия соединяют края геотекстиля;
- устанавливают смотровые колодцы по углам строения;
- водоприемники монтируют ниже фундамента, на расстоянии 3-5 от дома;
Если в проекте допускается использование собранной воды для хозяйственных нужд, то подключают насосы для ее перекачки. В заключении готовую к эксплуатации систему засыпают грунтом, выбранным при рытье траншей.
Внимание к деталям
Правильно расположенные смотровые колодцы упрощают контроль и регулярное очищение системы водоотвода от грязи. На участках с высокой влажностью рекомендуется установить дополнительные водосборники переливного типа. Они выполняют резервную роль, их монтируют близко от основных колодцев. Магистральные стоки направляются к основным водосборникам. Для предотвращения растрескивания и деформации водосборника нельзя засыпать их грунтом. Использование в качестве засыпки гравия мелкой фракции защитит от пучения грунта. При расчете угла наклона водоотвода необходимо устанавливать верхнюю точку системы ниже уровня пола подвального помещения, а нижнюю на 20 см ниже фундамента. Отвод воды от фундамента сложный и трудоемкий процесс, который требует наличия набора инструментов и приспособлений, квалификации и опыта работы в данной сфере. Для достижения гарантированно высокого результата в вопросе дренажа вокруг частного дома, рекомендуется воспользоваться дренажной системой Софтрок от .
Расчет дренажной системы
Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов.
Обычно дренаж фундамента устраивается на 0,3-0,5 м., ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм., для каждого погонного метра.
Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.
Что нам потребуется из инструментов?
Ошибки при монтаже дренажа дома и его обслуживание
Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.
А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ. Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа. Пристенный дренаж фундамента соединяется с дренажным колодцем, в который отводятся воды и с ливневой канализации в то же время он имеет выпуск в сторону уличного колодца или, если такого нет – за территорию участка в овраг.
Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.
Видео по обустройству дренажа фундамента
back to menu ↑
Подготовительные работы
Удобнее всего выполнять работы по строительству дренажных систем для фундамента дома своими руками одновременно с сооружением основания здания. Однако если это не было сделано вовремя, можно заняться организацией дренирования и возле готового частного дома. Схема системы дренажа зависит от типа фундамента.
Так, дренаж свайного фундамента строить не требуется. Дренаж ленточного фундамента построить проще всего. Его можно соорудить на этапе закладки или уже после введения частного дома в эксплуатации. Самый сложный вариант – пластовый дренаж под фундаментной плитой. Строят дренаж плитного фундамента двумя способами:
- строительство системы водоотведения до заливки плит;
- если основание частного дома уже построено, то его сооружают по периметру дома, как и в случае ленточного фундамента.
Подготовка фундамента
Прежде чем устроить пристенный дренаж фундамента необходимо провести мероприятия по выполнению гидроизоляционных работ. Подготовка фундамента осуществляется по следующему алгоритму:
- Производят откопку фундамента.
Совет! Откопанную землю и пласты дерна следует аккуратно складировать на выделенной площадке, чтобы потом ее можно было использовать для выполнения обратной засыпки.
- По мере освобождения плит фундамента, их следует очищать от земли и слоя прежней гидроизоляции.
- Дают время на просушку фундамента.
Совет! Если погода не благоприятствует естественному высыханию, то можно использовать для просушки газовые горелки.
- Проводят мероприятия по гидроизоляции плит, используя современные материалы. Рекомендуется применять гидроизоляцию оклеечного типа на основе битума в сочетании с обсыпкой его гравием. Именно гравий создаст дренирующий слой, который обеспечит надежный отвод жидкости от фундаментных плит.
Совет! При выполнении работ нельзя забывать о правилах безопасности.
Подбор материалов
Строительные нормы допускают для сооружения дренажных систем использовать трубы, выполненные из:
- Керамики.
- Асбестоцемента,
- Пластика.
В современных условиях, если строится прифундаментный дренаж, практически в 100% случаев выбираются пластиковые трубы, так как они не менее надежны, чем остальные, но при этом легко монтируются.
Промышленность выпускает специальные полимерные трубы для строительства дренажных систем – гофрированные и уже с готовой перфорацией. Есть специальные образцы, обвернутые фильтрующим нетканым материалом. Такая оболочка помогает предотвратить заиливание системы.
