Автономная канализация в каркасном доме на сваях, на ленточном или монолитном фундаменте может быть установлена своими руками. Задачу облегчают доступные комплектующие для канализационных систем, которые достаточно правильно подобрать и соединить в единую сеть. Изучите схемы и алгоритм вывода отработанной воды, обратите внимание на нюансы и возможные проблемы.
Основные проблемы монтажа канализации
Не так сложно сделать внутреннюю часть канализации в здании, как оборудовать эту коммуникацию снаружи. А ведь канализационная система должна быть безупречна как внутри, так и вне дома.
Если дом стоит в районе, где есть возможность подключиться к общей магистральной сети центральной канализации, проблема утилизации биологических отходов решается проще. Но если приходится делать автономную систему, задача значительно усложняется, ведь тогда за ее жизнеобеспечением должен следить исключительно хозяин дома.
Источник водоснабжения
Желательно, чтобы источником воды был центральный водопровод. Но в некоторых населенных пунктах такой возможности нет, поэтому бурят скважину на участке или выкапывают колодец. Все три упомянутых источника водоснабжения каркасного дома имеют не только плюсы, но и минусы.
Так, за использование центрального водоснабжения необходимо ежемесячно платить по счетчику коммунальным предприятиям. Но в то же время подключиться к городскому водопроводу часто гораздо дешевле, чем делать скважину или колодец. Если же централизованной подачи воды нет, придется думать об автономных вариантах.
Чтобы пробить скважину у себя на участке, необходимо отдать 300-700 рублей за каждый метр в глубину. В канаву вставляют трубу, чтобы сохранить глубину и предотвратить осыпание стенок в мягких грунтах. За такую обсадку еще необходимо заплатить определенную сумму, в зависимости от используемой трубы и ее диаметра.
Что касается рытья колодца, то он обходится в 3-7 тыс. рублей за каждый метр, но цены отличаются в регионах. Зато стоимость является окончательной и включает в себя и выкапывание ямы, и обсадку бетонными кольцами. Дороже будет стоить только колодец, который хозяин хочет обложить камнем или другими дополнительными материалами.
Основные принципы подключения каркасного дома к канализации
Планирование канализационной системы и ее установка для каркасного дома ничем не отличается от аналогичных работ для других типов частных и многоэтажных домов. Но есть ряд особенностей и моментов, на которые стоит обратить внимание. Кроме того, выдвигается ряд дополнительных требований к материалам, которые будут использоваться.
Внутренняя часть канализации каркасного дома необходима для того, чтобы доставить сточные воды и другие отходы жизнедеятельности жильцов с места расположения сантехнических элементов и бытовой техники за пределы дома.
К системе канализации необходимо подключить унитаз, ванну, душ, мойку в кухне и умывальник в ванной. Кроме того, в прямом подключении нуждаются стиральная и посудомоечная машины, ведь они используют воду в работе, поэтому система оттока должна быть оборудована.
Таким образом, в общем случае систему канализации можно представить как большую сеть труб, которые соединяются в одну и предназначены для выведения из дома отработанной воды вместе с различными отходами. Далее, за пределами здания, общая труба подсоединяется либо в центральную канализацию, либо идет к месту локального сбора сливов.
Система подготовки воды
Водоснабжение каркасного дома обязательно должно включать систему накопления воды. Это нужно для того, чтобы экономить работу насоса. Обычно для сбора жидкости применяют металлические емкости большого объема. Также приобретают насосные станции.
Работа насосной станции:
- она монтируется бак с резиновой мембраной;
- насос подает воду в бак, давление в нем поднимается до 2-4 атмосфер;
- если давление опускается ниже, включается насос;
- насос выключается при достижении нужного уровня давления.
Из чего состоит канализационная система
Итак, любой каркасный дом, который строится своими руками или силами профессионалов, должен иметь систему канализации. При этом ее монтаж нужно запланировать заранее, во время составления проекта всего дома.
Очень важно иметь готовый проект канализации до начала строительства, ведь часть труб может проходить под фундаментом, поэтому их нужно проложить заблаговременно. Если же дом построен, а оборудованной канализационной системы нет, сделать ее можно, но это будет достаточно дорогим мероприятием.
Процесс самостоятельного возведения системы канализации можно подразделить как минимум на две части – установку внутренней канализации и внешней.
- Внутреннюю канализацию начинают возводить с установки всех санузлов и построения сети труб, которые на выходе из дома соединяются в одну.
- Внешняя канализация состоит элементов, при помощи которых стоки доходят от дома до отстойника. При этом неважно, автономная используется система или централизованная.
В случае невозможности подключения к централизованной канализации, необходимо обеспечить наличие септика или выгребной ямы, а также аппаратов фильтрации и дренажа. Кроме этого, следует упомянуть некоторые детали:
- элементы системы канализации каркасного дома зависят от его усадки;
- объем емкости для сбора сточных вод зависит от предназначения здания и количества проживающих людей;
- внешнюю часть канализации устанавливают по общепринятым правилам вне зависимости от типа строения.
Таким образом, канализация в каркасном доме – это совокупность всех систем, при помощи которых стоки собираются, передвигаются к месту хранения и сохраняются до окончательной утилизации.
Внутренние сети
Для установки системы канализации в каркасном доме своими руками, необходимо изучить все тонкости этого дела.
Читайте также:
Так, делая установку внутренней канализации, необходимо учитывать зазоры для защиты труб и усадку здания, которая будет происходить при фундаменте на винтовых сваях. Горизонтальные элементы нужно размещать таким образом, чтобы они имели минимальную протяжность и прикреплялись без грубых связей к стенкам.
Оптимальный материал для выполнения внутренней канализации – трубы из полипропилена или ПВХ, диаметр которых составит 50 мм. Что касается туалета, то там нужно использовать трубу 110 мм. Первоначально выполняют установку труб разводки от общего санузла. Это означает, что трубами необходимо подключить туалет, душевую, ванную, стиральную машинку к канализации.
Чтобы в будущем очистка труб происходила максимально быстро и удобно, на каждом повороте рекомендуется ставить ревизию. Кроме того, необходимо проводить герметизацию каждого шва и стыка, чтобы повысить прочность канализационной системы. К установке наружной канализации не приступают, пока не собрана внутренняя часть.
Полезное: Открытая электропроводка в каркасном доме

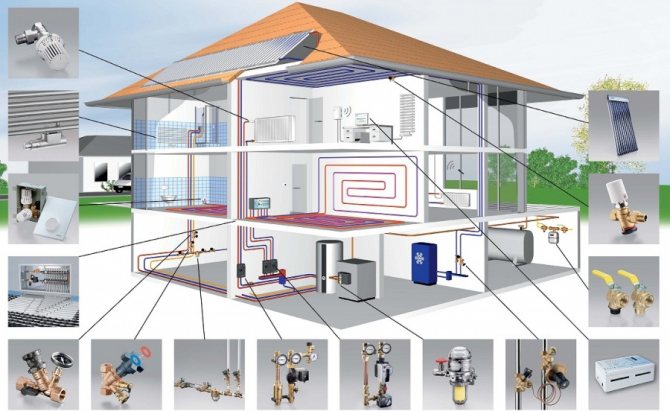

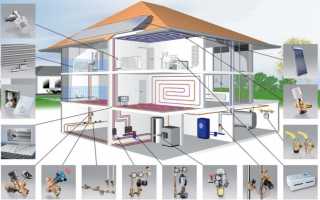

Монтаж коммуникаций
Нужно учитывать еще при проектировании дома, так как это имеет особо важное значение.
Качественно, быстро и недорого – это лучшее сочетание, которое реально воплотить в постройке каркасного дома. Они имеют огромный плюс в своей сумме, благодаря этому не требуется заливать широкий и высокий фундамент.
Вначале строят каркас, который облицовывают снаружи и внутри, а пространство, которое остается между балками, заполняют утеплителем (базальтовой ватой, пенопластом и т.д.)
Такая конструкция позволяет расширить возможности для монтажа водоснабжения.
Их возможно установить:
- Внутри каркаса дома;
- В полу;
- В конструкциях перекрытий;
- В полости между стеной и наружной облицовкой дома;
- Под плинтусом;
- Поверх стен.
Понятно, что монтирование труб водоснабжения делают только в безвыходных обстоятельствах, так как это будет совсем не в лучшую сторону для интерьера. Обычно их располагают для монтирования внутрь стен, в полах или в перекрытиях.
Этот способ помогает скрыть трубы почти во всех случаях, так как это не всегда удобно.
Месторасположение труб в таких местах очень сильно затрудняет доступ к ним.
В случае утечки нужен будет демонтаж стены и отделки, чтобы отремонтировать повреждённое место.
Вдобавок к этому большие пространства в балках порой вызывают ослабление каркаса дома. Прорези таких люнетов не должны превосходить 0,75 от габаритного размера балки. Теплоизоляционные материалы будет сложнее уложить, если коммуникации расположены внутри стен.
Поэтому в момент покупки рассчитывайте количество теплоизоляционного материала. Советуется устанавливать трубы или проводку в пространстве между стеной и гипсокартоном — это поможет вам в случае аварии не ломать всю стену.
Разнообразные размеры профиля, на который и крепится гипсокартон, позволяет произвести монтаж почти всех труб. Но это не самый легкий способ, так как сложно устанавливать сразу инженерные сети и гипсокартон. При это надо делать отверстия в профиле; но не переусердствуйте, так как просто-напросто профиль может не выдержать такой нагрузки, и стена будет не ровной. Тщательно спланирует размещение коммуникаций между стенами и гипсокартоном.
Внешняя сеть
Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.
Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.
Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.
Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.
Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.
— Что выбрать: колодец или скважину?
Тут стоит начать с того, что в сухие годы многие колодцы оказывались без воды. Что касается скважины: то такую ситуацию представить сложно. Но скважина дороже колодца. Если мы говорим именно о скважине, потому сегодня не мало фирм, которые делают дырки на участке – но скважинами это не является. Нормальная скважина подразумевает обсадные трубы, фильтр на конце скважины, перед установкой этого фильтра должна быть промыта полость и обязательно должен быть паспорт на скважину. В паспорте указывается информация о том, какой организацией произведены работы, сколько воды даёт эта скважина и обозначены гарантийные обязательства. Минувшим летом метр такой скважины стоил 4, 5 тысячи рублей. Сколько метров понадобится? Тут ответ с достоверностью порядка 90% должны дать специалисты: которые, прежде чем начинать, изучают всю информацию об участке. Профессионалы не делают скважины «вслепую». Те, кто делают дырки в земле, как правило, гарантий не дают и анализа воды не делают.
Особенности проектирования канализации
Планируя установку канализации, учитывают необходимость уклона всей системы труб вниз. Жидкие отходы должны стекать самостоятельно и естественно по элементам канализации, а для этого им нужно стремление вниз.
В идеале, трубопровод должен быть уложен прямо, без каких-либо изгибов. Если же изгибов не избежать, в этих местах следует ставить колодцы, при помощи которых можно будет выполнить очистку конкретного участка канализации.
Выбирая место для локализации септика, необходимо учитывать все строительные и гигиенические требования.
Основные материалы
Поступление чистой воды в дом и дальнейшее ее выведение вместе с продуктами жизнедеятельности должно быть качественным, ведь от этого зависит комфорт и здоровье людей. А это значит, что материалы для этой системы коммуникаций нужно выбирать очень тщательно. Важнее всего в этом случае выбрать нормальные трубы.
Они могут быть изготовлены из металла, пластика, асбеста и прочих материалов. Металлические трубы считаются самыми дорогими. Во-первых, дорого стоит материал, во-вторых, для их установки требуется сварочный аппарат. Но эта конструкция довольно прочная и надежная.
Асбест используется исключительно для системы канализации, поскольку для водоснабжения не подходит. Эти трубы имеют очень высокий уровень герметизации. Что касается пластиковых труб, то это самый оптимальный и дешевый вариант.
Как делается система водопровода и канализации
Вначале делается разметка, по которой будет устанавливаться оборудование согласно техническому проекту. Все конструкционные элементы оборудования должны быть хорошо закреплены. Это требуется для обеспечения безопасности инженерной системы.
Для создания водопроводов и канализаций используются пластиковые трубы разного диаметра. Они устанавливаются в перегородках, надёжно в них крепятся к балкам и стойкам. В основном для создания водопроводной системы дома используются трубы ПВХ диаметром 50 – 100 мм.
Этапы реализации канализации в каркасном доме
Итак, чтобы установить любую канализацию в каркасном доме, необходимо выполнить работу, состоящую из нескольких этапов. Ниже они рассмотрены.
Разработка схемы внутренней канализации
Прежде чем приступить к установке канализации, необходимо составить проект, в котором будет схема коммуникации. Схему и проект канализации необходимо сделать еще до утверждения проекта всего дома. Планировка должна проводиться параллельно с планировкой комнат в доме и их функциональным распределением.
Когда архитектор или застройщик поймет, как будут располагаться комнаты и где будет находиться сантехническая составляющая, он сможет спланировать, как ему проводить трубы канализации. Поэтому еще до начала возведения фундамента, стен и прочих подобных конструкций уже станет понятно, где необходимо прокладывать трубы и когда это делать.
Опытные застройщики советуют составлять планировку каркасного дома таким образом, чтобы комнаты, в которых есть водоснабжение и канализация, находились рядом друг с другом.
- Во-первых, таким образом сеть водоснабжения и канализации будет меньшей, поэтому риск всевозможных аварий и протечек значительно сократится.
- Во-вторых, реализация проекта обойдется дешевле, ведь строители тогда потратят минимальную сумму на трубы и прочие материалы, которые не придется тянуть по всему дому.
Определение, где будет находиться центральный стояк
Еще на этапе создания проекта системы канализации важно определиться не только со схемой канализационных труб, но и четко указать, где будет находиться центральный стояк.
Главная функция этого элемента конструкции – объединение всех внутренних сетей канализации в одну и удаление сточных вод наружу, за пределы дома. Важно выбрать центральный стояк таким образом, чтобы канализационный трубопровод в общей сложности имел минимальную длину внутри и снаружи.
Разрабатывая канализационную схему в доме, четко отмечают все жилые комнаты и бытовые помещения, где будут сантехнические приборы. Так удобнее определить, где расположить центральный стояк. Как только его место установлено, рисуют полностью всю сеть труб системы канализации.
При этом особо заостряют внимание на всех местах соединений, тройниках, отводах и прочих элементах. Это важно, чтобы на этапе планирования понимать, сколько нужно тех или иных деталей и узлов.
Как только наиболее идеальная схема канализации внутри дома нарисована, начинают считать, сколько для нее понадобится труб и прочих элементов.
Установка канализации в доме
Из всех работ по установке канализации сложнее всего сделать разводку труб непосредственно в доме. Работа включает размещение труб согласно проекту, их соединение и надежное закрепление. Эту часть работы практически нереально сделать самостоятельно в большом каркасном доме, поэтому стоит поискать ассистента. Ведь трубы будут переходить из комнаты в комнату, соединяться разными элементами, поэтому для их установки понадобится минимум два человека.
Полезное: Скрытая электропроводка в каркасном доме
Физически эти работы не очень сложные. Проблема заключается лишь в большом объеме этих работ. Все детали трубопровода канализации сейчас значительно легче, чем ранее, поэтому и установка их достаточно простая.
Так, если элементы соединяются стык в стык, то их достаточно загнать в специальный паз с уплотнителем из резины – соединение будет герметичным. А чтобы избежать возможных протечек в будущем, обрабатывают герметичным силиконовым составом все места соединений и стыков.

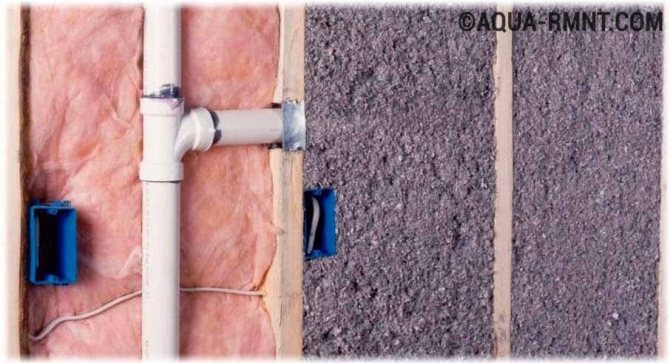

Лучшим местом для расположения труб системы канализации являются проемы в стенах и свободные полости под лагами деревянного пола. При установке системы очень важно следить, чтобы сохранялся самотек, ведь вода должна стекать вниз без воздействия каких-либо насосов, а только под влиянием гравитации. Это означает, что точка выхода канализации из дома должна быть ниже всех остальных труб в доме.
Конечно, можно установить и напорную канализацию. Ее отличием является наличие специальных насосов, которые создают движение потоков воды против гравитации, направляя их в нужную сторону. Но такую канализацию есть смысл устанавливать только в исключительных случаях.
К примеру, хозяин хочет убрать прачечную комнату из дома и сделать ее в подвале. Тогда придется ставить напорную канализацию, чтобы сточные воды из стиральных машинок удалялись наверх.
Если же канализация выполняется в классическом самотечном варианте, необходимо добиться соответствующего угла наклона труб. Так, для 50-мм труб используется уклон выше 3-4 см, а для более крупных труб достаточно 2-3 см на каждый метр длины.
Оборудование точки выпуска канализации
Установка точки выпуска канализации за пределы дома является очень важным этапом. И здесь нет значения, будет использоваться автономная система выведения сточных вод или централизованная. Точка выпуска используется для того, чтобы соединить внутреннюю и внешнюю часть канализации в доме.
Обычно строители устанавливают эту часть канализации в непосредственной близости со стояком. Установить выпуск рекомендуется практически сразу, до установки других элементов канализационной системы.
Чтобы в этом трубопроводе воды с нечистотами не замерзали, точка выпуска должна находиться глубоко в фундаменте на глубине более 1 метра. Если вы живете в теплом регионе, где земля не так сильно промерзает, можно расположить выпуск и выше.
Чтобы потом не тратить силы и ресурсы на проделывание отверстия, лучше его сразу учесть при заливке фундамента. Если этого не сделать, придется много времени работать с готовым бетоном, чтобы добиться получения нужной дырки.
Установка стояка и подключение системы
Лучше всего устанавливать стояк в той комнате, где будет стоять унитаз (отдельный туалет либо общий санузел с ванной). Подтверждается это и рекомендациями, которые требуют, чтобы от унитаза до расположения стояка длина трубы не превышала одного метра.

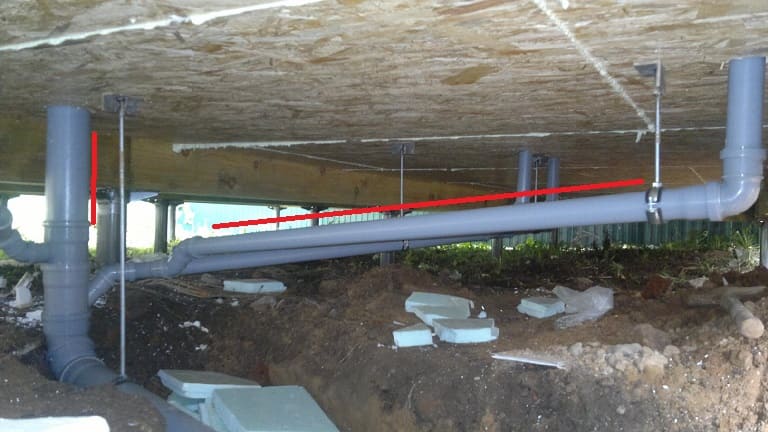

Сами канализационные трубы обычно проводят под деревянным полом либо внутри каркасной стены – это удобнее всего. Установка таких труб может выполняться закрыто или открыто. Конечно, закрытый тип выглядит более удачно, ведь трубы спрятаны от глаз зрителя. Но если понадобится ремонт канализационной системы или очистка отдельных ее участков, реализовать это будет значительно сложнее.
Чтобы система канализации работала более эффективно, рекомендуется соединять стояк с горизонтальными трубами при помощи отводов с косым входом и тройников.
Выведение фановой трубы
Это самая малозаметная часть канализации. Но она очень важна для функционирования всей системы, ведь эта труба обеспечивает подачу внешнего воздуха в систему труб, благодаря чему снижается риск образование засоров в них.
По технологии фановая труба должна соединяться со стояком. Но при неверной установке это может привести к появлению противного запаха в доме. Чтобы этого избежать, нужно вывести фановую трубу отдельно и не соединять ее с вентиляционной системой. Кроме того, в районе вывода фановой трубы не должно быть открывающихся окон и балкона.
Какие материалы использовать для канализации в каркасном доме
Как уже упоминалось, самым оптимальным выбором для проведения системы канализации внутри дома является серая пластиковая труба. При этом для отвода обычных сточных вод из ванной, кухни и душа лучше использовать трубу с диаметром 50 мм, а для сточных вод из унитаза – с диаметром 100 и выше мм.
После изучения технологии установки канализации в классическом каркасном доме становится понятно, что при серьезном подходе эту работу можно сделать самостоятельно. Важно лишь в самом начале заранее все спроектировать, рассчитать количество необходимых материалов и учесть все требования, которые выдвигаются к этой конструкции.
Колодец
Наиболее доступный и простой метод обеспечения потребности в воде, это выкапывание колодца. Его плюсы, это невысокая стоимость и простота устройства, а вот минусов такой способ водоснабжения имеет значительно больше. Прежде всего это его производительность, то есть объем воды, который вы сможете получить за час. Максимальная производительность колодца составляет 200 литров в час. Этого объема, как правило, хватает, на то, чтобы полить посадки, приготовить ужин и вымыть посуду. Причем не одновременно, а поочередно, правда, если колодец глубокий и в нем несколько колец заполнено водой, то можно за раз выкачать большее количество воды. В среднем одно кольцо, это 600 литров воды. Второй значимый минус, это большая вариативность качества воды, и необходимость ее бактериологического исследования и химического анализа.
На качество и количество воды в колодце оказывают влияние притоки водоносных слоев и состав почвы. В песчаных почвах и глинах приток воды будет отличаться в 2-3 раза. В глинистых грунтах за ночь может быть приток от половины кольца до одного кольца и больше. Первое, считается слабым притоком, последнее хорошим. В песчаных почвах приток больше и проницаемость ее лучше, поэтому в песчаных грунтах вода в колодце стоит на полтора кольца и меньше, не смотря на хороший приток, а в глинистых и суглинистых почвах, вода задерживается в слоях почвы и в колодцах накапливается до 10 и более колец, за счет застоя. Такие колодцы рекомендуется прокачивать каждый год, откачивая всю воду, позволяя ей обновиться полностью.
Колодезные насосы для водоснабжения дома
Колодезные поверхностные насосы устанавливаются на поверхности, а в воду погружается всасывающая трубка с клапаном. Обычно производительность таких насосов 4-8м3 воды в час, а напор не превышает 55 метров. Делятся колодезные поверхностные насосы на центробежные и самовсасывающие.
Центробежные поверхностные насосы бывают одноступенчатыми и многоступенчатыми, не имеют эжектора и могут поднимать воду на высоту до 7-8 метров. Одноступенчатые центробежные насосы просты конструктивно, достаточно надежны и недороги, но при этом шумны. Многоступенчатые имеют более низкий уровень шума и энергопотребления. Параметры напора и подачи этих двух видов насосов одинаковые.
Самовсасывающие поверхностные насосы оснащены встроенным или вынесенным эжектором, что позволяет поднимать воду с глубины более 8 метров. Модели со встроенным эжектором дороже и шумнее центробежных насосов, и лучше их устанавливать в отдельном помещении вне дома. Модели с вынесенным эжектором практически бесшумны, эжектор при этом располагается в колодце или скважине, и способны поднимать воду с глубины до 45 метров. Вместе с тем, такие насосы сложнее в монтаже и эксплуатации, а также довольно чувствительны к наличию в воде ила и песка.
Колодезные погружные насосы в отличии от скважинных имеют более короткий и широкий корпус, они подходят для небольшой глубины погружения.
Если вода в колодце находится на глубине более 8 метров от поверхности, то следует использовать погружной насос, который полностью погружается в воду. При колебаниях уровня воды в колодце, необходимо контролировать положение насоса, не допуская его нахождения над поверхностью. Это может привести к его перегреву и поломке, а значит потребует замены насоса на новый. Такой контроль безусловно является недостатком использования погружного насоса. Однако, если погружной насос имеет поплавковый выключатель, то выхода из строя можно избежать, так как поплавок вовремя отключит насос при изменении уровня воды.
Погружные колодезные насосы делятся на центробежные и вибрационные. Центробежные обеспечивают большую подачу воды, стоят дороже вибрационных, обычно имеют нижний забор воды и более предпочтительны для скважин, так как почти лишены вибрации, и тем самым не оказывают разрушающего действия на стенки скважины.
Вибрационные имеют меньшую стоимость, но и меньшую мощность, к тому же не рекомендуются для скважин, ввиду наличия сильной вибрации, способствующей запесочиванию скважины и снижению притока воды. Такие насосы бывают с верхним и нижним забором воды. Модели с верхним забором меньше подвержены всасыванию ила со дна колодца, но в то же время более чувствительны к понижению уровня воды.
