Как сделать солнечный водонагреватель для дома своими руками?

Использовать бесплатную солнечную энергию для отопления и горячего водоснабжения дома довольно заманчиво. Сделать это можно с помощью гелиоустановки, главным элементом которой является солнечный коллектор. Но одним из сдерживающих факторов использования гелиоустановок является их относительно большая стоимость. Но ведь их можно сделать самостоятельно. Поэтому, в этой статье мы расскажем о принципе их работы, видах, а также как собрать и изготовить солнечный коллектор своими руками для отопления дома и обеспечения его горячей водой из разных подручных материалов.

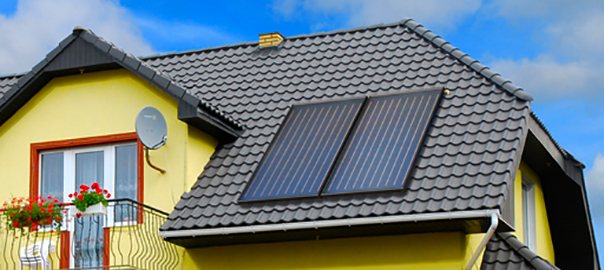

Солнечные водонагреватели для дома

Гелиосистема нагрева воды состоит из:

• Коллектор. Представляет собой совокупность труб небольшого диаметра. Проходя по ним, вода успевает прогреться солнечным светом.
• Электронасос, создающий давление воды в системе. Некоторые модели работают за счет естественных сил гравитации.
• Система трубопроводов.
• Накопительный бак для прогретой воды. Целесообразно устанавливать, когда велика вероятность частой смены погодных условий. Бак сохранит горячую воду на следующий (пасмурный) день Предусмотрен не во всех моделях. Кроме того, внутри накопительной емкости может устанавливаться электроТЭН, чтобы подогревать воду до нужной температуры в пасмурные дни. Даже в этом случае наблюдается значительная экономия электричества.

Несколько причин купить газовые водонагреватели проточного типа >>>

Типы водонагревательных систем:

1.По подаче воды:

• активные – вода подается электронасосом;
• пассивные – подается естественным путем.

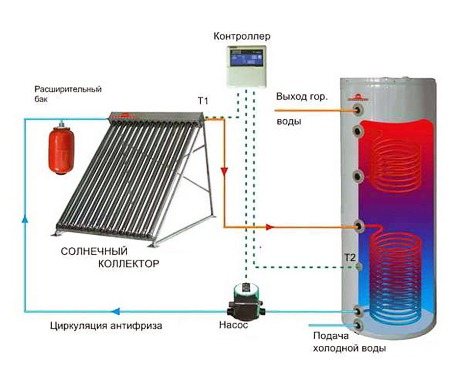

2.Структура контура (у активных модификаций):

• с открытым контуром, в котором непосредственно циркулирует жидкость, использующаяся для горячего водоснабжения;
• с закрытым контуром (заполняются антифризом, другой жидкостью, позволяющей использовать водонагреватель при минусовой температуре. Циркулирует внутри змеевика, прогревая жидкость внутри накопительного резервуара).

3.Способ прогревания воды:

• накопительные (вода прогревается в емкости);
• проточные (течет по протяженной системе труб теплообменника, прогреваясь солнечным теплом).

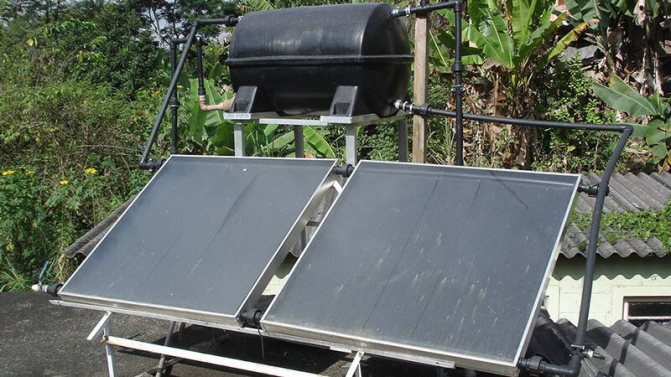

Система подогрева воды пассивного типа с использованием солнечного коллектора

Схема принципа работы и устройства солнечной батареи.

Если водонагревательный бак используется исключительно в теплое время года, то солнечный коллектор пассивного типа дает возможность продлить период использования солнечной энергии с марта до октября. Пассивной такая система называется потому, что в ее конструкции не используется насос. Необходимость догревать воду бойлером в данном случае тоже есть. Однако существенная экономия энергоресурсов неоспорима.

Основным элементом в такой системе водонагрева является солнечный коллектор. Для того чтобы добиться максимальных показателей эффективности этого элемента наряду с надежностью и простотой сборки, особое внимание следует уделить теплообменнику. Практика показала, что самым лучшим материалом теплообменника являются стальные или медные тонкостенные трубы. Использование металлопластиковых труб тоже допустимо, однако их минус — вероятность деформации при воздействии солнечного тепла, а также вероятность утечек воды из-за множества соединений. Если в доме есть старый, ненужный холодильник, то вместо труб можно использовать его змеевик.

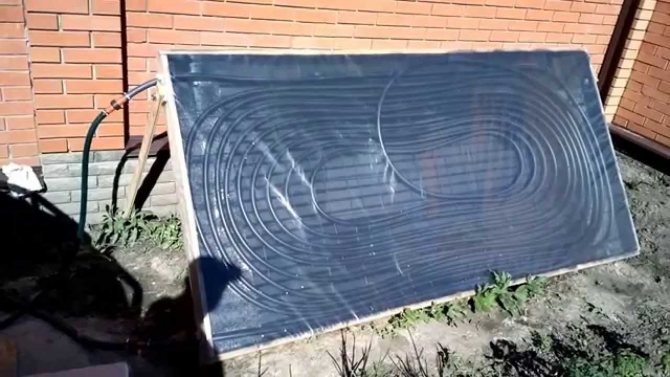

Сборка и монтаж солнечного водонагревателя с применением садового шланга своими руками

Схема электросети при использовании солнечных батарей.

Для удешевления конструкции солнечного коллектора и уменьшения его веса металлические трубы можно заменить на простой садовый шланг, скрутив его по спирали своими руками. Его преимущество — отсутствие дополнительных соединений, исключающее протечку, дешевизна, возможность подведения воды от коллектора непосредственно к трубопроводу.

Для сооружения солнечного водонагревателя с коллектором из садового шланга нам понадобится:

• оконное стекло;
• садовый шланг;
• лист полипропилена или ячеистого поликарбоната для основы.

Материал шланга — резина или армированный ПВХ. Внутренний диаметр — не менее 19 мм для снижения уровня гидравлического сопротивления. Толщина стенки шланга — не менее 2,5 мм. При выборе цвета отдать предпочтение лучше черному или темным тонам для улучшения теплоусвоения. Стекло необходимо выбрать оконное, без селективных покрытий, так как полимерная пленка и органическое стекло плохо задерживают длинноволновое излучение, а так называемое i-стекло отражает коротковолновое. При выборе между одинарным и двойным остекленением следует руководствоваться правилом: если нагреватель будет использоваться чаще в теплое время года, то предпочтение лучше отдать одинарному остекленению, если в холодный сезон — двойному. Зазор между пенопластом и стеклом можно загерметизировать своими руками с помощью силикона, клея на водной основе или простой поролоновой прокладки. Расстояние между стеклом и шлангом — 1,2- 2 мм.

Принцип действия такого водонагревателя заключается в своего рода тепловой ловушке: солнечные лучи попадают сквозь стекло, нагревают шланг, который, в свою очередь, тоже отдает тепло, сохраняющееся внутри корпуса водонагревателя при условии его герметичности. В качестве основы для водонагревателя вместо листа пенопласта можно использовать деревянный каркас с прочным днищем и прослойкой между дном и коллектором в виде фольги и резинового коврика.

Монтаж солнечного водонагревателя из садового шланга изображен на схеме.

При монтаже водонагревателя своими руками следует знать, что бойлер должен находиться на уровне не менее 60 см выше верхнего края солнечного коллектора для обеспечения стабильного термосифонного эффекта. Длина подводящего трубопровода между коллектором и бойлером должна быть максимально короткой для уменьшения силы трения при перетекании воды.

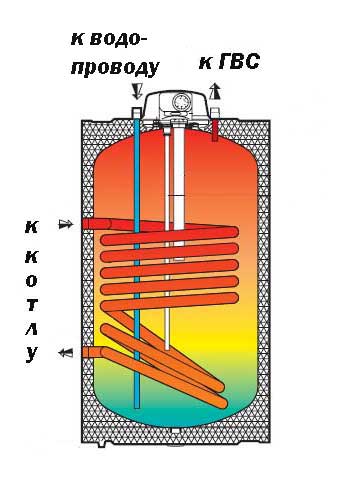

Схема змеевика для бойлера.

Для снижения теплопотерь выводы шланга и трубопровод следует теплоизолировать. Для теплоизоляции внутри помещения, а также на коротких участках трубопровода можно использовать для этих целей теплоизоляцию из пенополиэтилена для труб. Для теплоизоляции внешних выводов и участков трубопровода более 3-х м лучше воспользоваться фольгированным пенополиуретаном. Для подсоединения шланга к трубопроводу используется хомут для резиновых труб.

Для начала нужно заполнить шланг водой и выпустить из него воздух: закрываем кран 2 и открываем кран горячей воды 6. Вода из напорного водопровода 1 попадает в солнечный коллектор 1. Когда в сливной воде исчезнут пузырьки воздуха, делаем вывод, что воздушных пробок в коллекторе нет. Потом открываем кран 2, и холодная вода под действием термосифонного эффекта поступает в нагреватель. Для остановки работы коллектора перекрываем кран 3. Минусом работы данного солнечного водонагревателя является необходимость периодического включения и выключения подачи воды в коллектор краном 3, а также использование бойлера для подогрева воды в конце дня в пасмурную погоду и в холодное время года. В противном случае она перестает циркулировать.

Расчет производительности пассивного водонагревателя

Для расчета производительности пассивного водонагревателя понадобятся следующие показатели:

• диаметр шланга;
• температура воздуха;
• среднее количество солнечных часов за период.

Известно, что 1 м шланга, наружный диаметр которого составляет 25 мм, при температуре воздуха +25 ºС в солнечный день нагревает 3,5 л воды до температуры +45 ºС, а при повышении температуры воздуха до +32 ºС при тех же условиях — до +50 ºС. Среднегодовой показатель количества солнечных часов для Москвы и Московской области составляет 5,5 часов с учетом пасмурных дней. Таким образом, при длине шланга 10 м в коллекторе производительность составит: 3,5*10*5,5=192,5 л нагретой воды. Нижняя граница температуры воздуха, при которой работа коллектора полезна, составляет +5 ºС. При понижении температуры воду из коллектора необходимо слить.

Накопительный водонагреватель

Отличительная особенность – наличие накопительной емкости, где вода прогревается теплообменником, который может быть заполнен антифризом, так как это вещество не замерзает при минусовой температуре.

Вещество постоянно циркулирует по гелиосистеме. Наружный контур сооружен довольно протяженным, чтобы жидкость успевала прогреться, проходя через него. Нагретое вещество поступает во второй контур, расположенный внутри накопительного бака, отдает тепло воде, затем, охлажденное, возвращается обратно. При помощи такой циркуляции постоянно прогревается вода для отопления, системы горячего водоснабжения.

Объем резервуара варьируется в зависимости от нужд, требований. Также внутри бака может располагаться дополнительный электроТЭН, либо второй прогревающий контур (от электро-, газоснабжения). Предназначен для вспомогательного подключения в случаях, когда солнечного света недостаточно для отопления дома, прогрева воды до нужной температуры.

Подготовительные мероприятия

Приняв решение об изготовлении солнечного коллектора своими руками, необходимо осуществить ряд обязательных мероприятий по его подготовке:

• произвести предварительный расчёт по указанной выше методике для определения конструкции и физических размеров устройства;
• выполнить эскизный проект коллектора и водопроводной системы утилизации тепла, на его основании составить материальную ведомость;
• закупить материалы, крепёж и недостающий инструмент.

Чем более внимательно выполняется этот этап, тем меньше придётся бегать впоследствии за недостающим.

Солнечный водонагреватель своими руками можно изготовить из различных материалов

Накопительная гелиосистема своими руками

При наличии необходимого оборудования, материалов вполне под силу сделать накопительный нагреватель воды самостоятельно. Как правило, такие устройства широко используются на дачах в летний период для обустройства летнего душа. При должной доработке их можно трансформировать до уровня полноценной гелиосистемы, обеспечивающей дом отоплением, горячим водоснабжением.

Материалы:

• емкость большого объема, либо несколько поменьше. Главное, чтобы общий объем жидкости был достаточным для обеспечения нужд;
• металлопластиковый трубопровод;
• запорная арматура;
• металлокаркас для монтажа системы.

Изготовление:

1. В нижней части емкости просверливается отверстие строго по внешнему диаметру металлопластиковой (или любой другой) трубы.
2. Бак соединяется с трубой, место соединения надежно герметизируется.
3. Вверху прорезается проем для заполнения резервуара водой.
4. Для контроля за наполнением можно установить датчик, либо простую поплавковую систему.
5. Предусмотреть выход для воздуха, вытесняемого водой при нагревании.
6. Окрасить баки черным цветом для быстрого прогревания воды.
7. Сделать металлический каркас для крепления емкостей. Часто устройство размещают повыше, например, на кровле строения.
8. Подвести трубопровод непосредственно к месту использования.

Данное устройство можно использовать для летного душа, в жаркую погоду будет довольно быстро прогревать воду до комфортной температуры.

Комбинируемые водонагреватели: особенности оборудования >>>

Принципе действия водонагревателя

Чтобы взяться за дело с пониманием вопроса, следует вначале разобраться, в чем заключается принцип работы солнечного водонагревателя. В качестве примера лучше всего взять заводской аппарат, который в состоянии подогревать воду даже в зимнее время, хотя в гораздо меньших объемах, нежели летом.

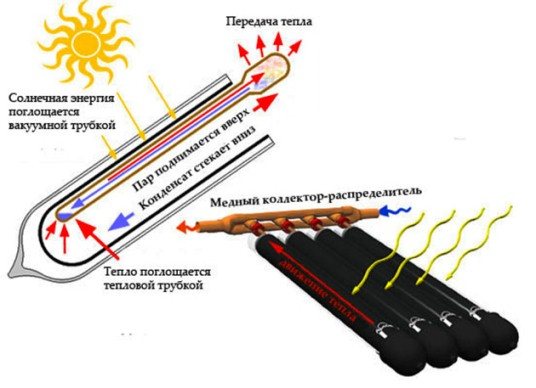

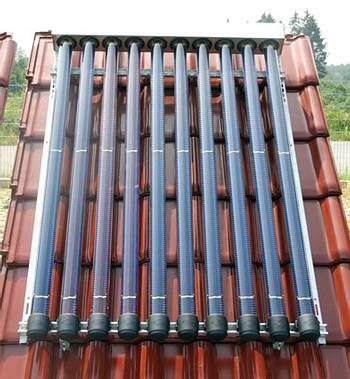

Устройство представляет собой батарею, собранную из множества отдельных элементов в виде стеклянных трубок.Внутри каждой трубки, изготавливаемой из кварцевого стекла, располагается еще одна, окрашенная в черный цвет и наполненная веществом, что испаряется при низких температурах.

С целью не допустить потерь тепла изнутри, а также избежать воздействия окружающей среды снаружи, из пространства между трубками удален воздух. Концы всех элементов входят в горизонтальный коллектор, где протекает нагреваемая вода. Подобные вакуумные трубки для водонагревателя весьма эффективно поглощают солнечное тепло и передают его воде за счет испарения / конденсации вещества (рабочего тела).

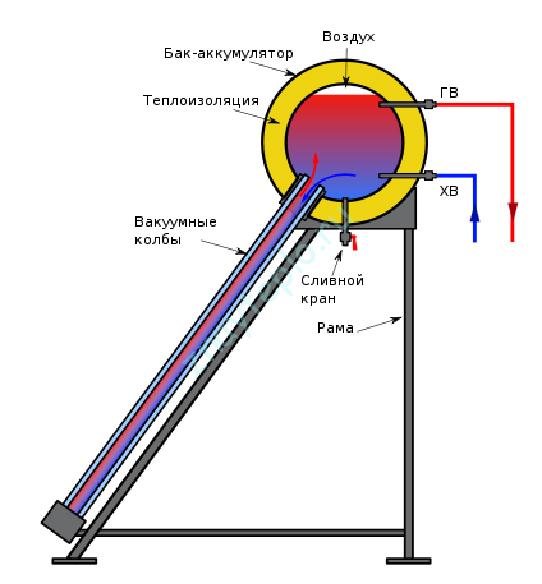

Система функционирует следующим образом:

• под воздействием солнечных лучей рабочее тело превращается в пар и поднимается в верхнюю часть стеклянной колбы;
• контактируя сквозь стенки с потоком воды, вещество отдает ему тепловую энергию и возвращается в жидкое агрегатное состояние;
• подчиняясь силе тяжести, рабочее тело стекает в нижнюю часть, где цикл начинается заново;

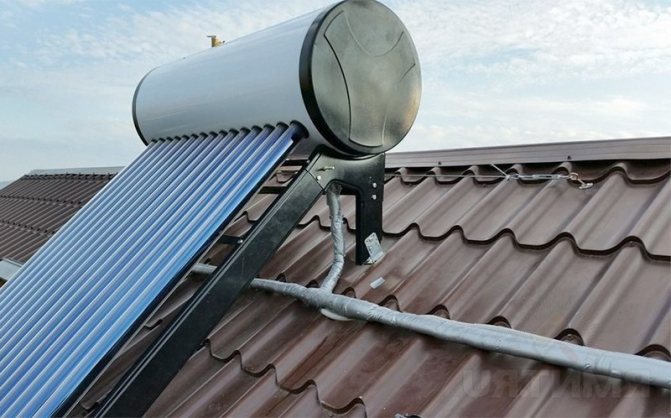

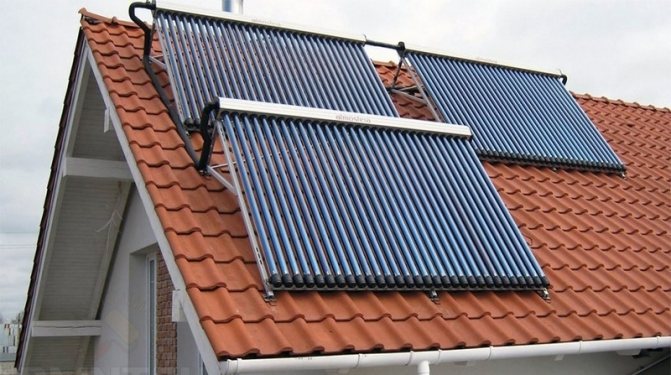

• обычно солнечные водонагреватели, находящиеся на крыше, присоединяются к дополнительному змеевику бойлера косвенного нагрева. Таким способом осуществляется передача теплоты домашней отопительной сети.

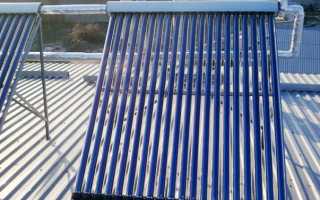

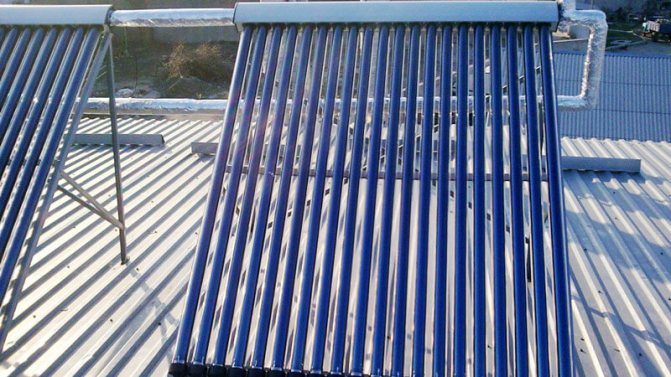

Примечание. Вакуумные трубки изготавливаются из кварцевого стекла, которое, в отличие от обычного, пропускает волны ультрафиолетового диапазона. Это позволяет поглощать энергию солнца во время облачности и в холодный период года.

Как нетрудно догадаться, соорудить подобную конструкцию в домашних условиях невозможно. Приведем более удачный пример: безнапорный водонагреватель, где происходит передача тепла напрямую, без посредника. В прямоугольный корпус с хорошо утепленной задней стенкой помещен змеевик из меди, подключенный к накопительному баку. В контуре естественным образом циркулирует вода, нагреваясь от солнца напрямую, вследствие чего температура в накопительной емкости постепенно возрастает.

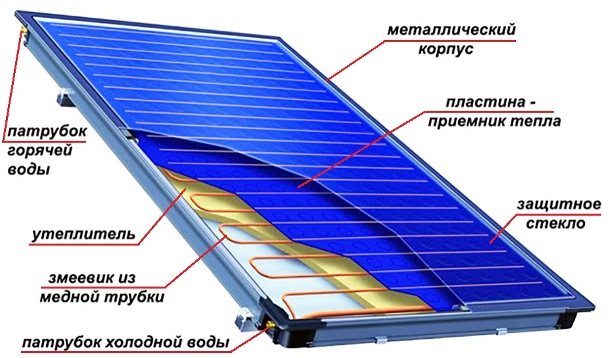

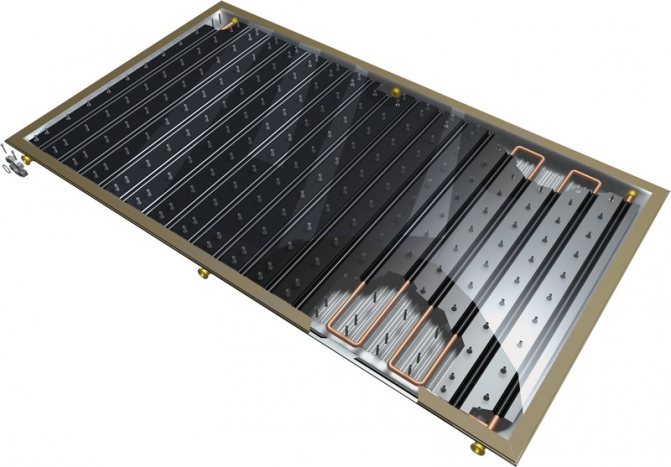

Трубка змеевика запрессована в металлическую пластину – теплоприемник темного цвета, от воздействия осадков она защищена прочным стеклом. Данный солнечный накопительный водонагреватель не так дорог, как вакуумный, но и менее эффективен. Он хорошо действует только в солнечную безоблачную погоду. Зато его конструкция проще и может быть реализована в домашних условиях.

Для справки. Существует еще один способ воспользоваться энергией солнца – установить обычный водонагреватель на солнечных батареях, вырабатывающих электричество. Но такая система очень дорога, хотя может функционировать круглогодично.

Проточный нагреватель воды

Представляет собой гелиосистему, внутри которой вода циркулирует по открытому контуру. Прогревается солнечной энергией, пока проходит через теплообменник. Внутри алюминиевой рамы располагается медный контур. Снизу он теплоизолирован, сверху покрыт светопоглощающим материалом. Покрывается закаленным стеклом с большим светопропускным показателем.

Конструкция размещается под наклоном 35-45⁰ для максимального поглощения световой энергии. В зимнее время в наших широтах наклон рекомендуется устанавливать в 60⁰.

Может оснащаться аккумулирующим баком, в котором накапливается горячая вода. Это будет актуально при смене погоды на более облачную, когда закрыт доступ к солнечному свету. Гелиосистему проточного типа можно сделать самостоятельно.

Мужчина получает горячую воду из термосифона и дровяной печи

Холодный зимний сезон повышает спрос на горячую воду. Вместо того, чтобы в вашем доме устанавливать дорогой водонагреватель, более экономичным способом является использование дровяной печи для нагрева вашей воды. Таким образом, вам не придется брать огромные счета за электричество только для того, чтобы ваша вода нагрелась.

В этом видео DY вы узнаете простой, безопасный и эффективный способ использования печи для нагрева воды в вашем доме. Этот метод использует законы конвекции в термосифоне, поэтому все, что вам нужно сделать, – это повторить идею, заявленную в статье.

Как сделать самостоятельно проточный гелиоколлектор

Рассмотрим несколько вариантов самостоятельного изготовления солнечного водонагревателя проточного типа.

Материалы:

• резиновый садовый шланг;
• деревянный каркас;
• утеплитель;
• теплопоглощающий материал;
• стекло.

Инструкция:

1. Бухта шланга скручивается по спирали, закрепляется в таком положении.
2. Под необходимое количество таких теплообменников изготавливается деревянный каркас.
3. Дно устилается утеплителем (пенопласт, минвата).
4. Сверху покрывается темным материалом, он должен быть матовым, так как глянцевый или зеркальный будет отражать солнечные лучи.
5. На темную поверхность укладываются бухты шлангов, закрепляются. Их также желательно окрасить в черный цвет.
6. Внутри рамы просверливаются отверстия по диаметру шлангов для входов/выходов горячей/холодной воды.
7. Сверху на деревянное основание укладывается стекло, закрепляется герметиком.
8. Система подключается к водопроводу.

Также вместо резинового шланга может использоваться контур из медных труб, радиатор охладительной техники и т.д. Принцип конструкции остается прежний.

Виды гелиоколлекторов

По виду циркулирующего и нагреваемого в них теплоносителя солнечные коллекторы могут быть:

• Жидкостными;
• Воздушными.

По конструктивным особенностям и виду теплообменной поверхности они могут быть:

• В виде емкости;
• Трубными;
• Плоскими;
• Вакуумными.

Жидкостные солнечные коллекторы, как следует из их названия, в рабочем состоянии заполнены жидкостью, которая циркулирует и нагревается в них. Это может быть обычная вода или незамерзающая жидкость (антифриз). В первом случае, нагретая вода может подаваться напрямую в систему горячего водоснабжения, в накопительную емкость или в бойлер косвенного нагрева, а во втором случае – только в бойлер. Такие коллекторы могут использоваться как для обеспечения дома горячей водой, так и для его отопления. Все зависит от мощности гелиоустановки.

Воздушные гелиоколлекторы используются, главным образом, для отопления дома. Холодный воздух из помещения подается в такой коллектор, нагревается там и подается назад в помещение с помощью естественной или принудительной циркуляции.

Большинство из этих видов солнечных коллекторов можно изготовить самостоятельно. Проявив фантазию, для их изготовления можно использовать разные подручные материалы: пластиковые или металлические емкости, трубы, шланги, б/у радиаторы и даже пивные банки. Ниже, мы рассмотрим несколько конструкций солнечных коллекторов, которые можно изготовить своими руками, используя эти и другие подручные материалы.

Солнечный коллектор из металлической или пластиковой емкости

Простейший солнечный коллектор можно изготовить своими руками из металлической или пластиковой емкости объемом 50-100 л. Это так называемый летний душ, который довольно распространен в сельской местности и на дачах.

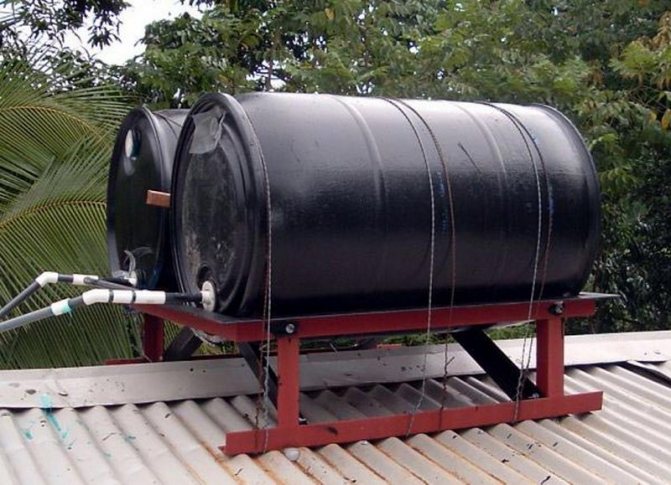

Солнечный коллектор для нагрева воды из металлических бочек

Лучшим металлическим вариантом такого коллектора будет емкость из нержавеющей стали, покрашенная снаружи в черный цвет. Правда, стоимость такой новой емкости довольно высокая. Поэтому можно использовать б/у емкости. Например, сварить бак из двух нержавеющих емкостей от старых стиральных машин. Можно использовать и емкости из черного металла, оцинкованные или окрашенные водостойкой краской. Пластиковые емкости хороши тем, что имеют небольшой вес и не подвергаются коррозии, но они недолговечны, так как пластик плохо переносит ультрафиолетовое излучение.

Бочка устанавливается на южной стороне крыши дома или непосредственно над летним душем. Если бочка не герметична, то подвод холодной и забор нагретой осуществляется снизу. Давление теплой воды в точке забора будет определяться высотой установки и уровнем воды в бочке. Она наполняется холодной водой, которая в течении некоторого времени нагревается, а потом используется.

Если бочка герметична, то подача холодной воды осуществляется снизу, а забор теплой — вверху. Такая емкость подключается к системе холодного водоснабжения (насосной станции) и при заборе нагретой воды в бочку поступает из системы холодная, вытесняя теплую в верхнюю часть.

Преимущество такого солнечного коллектора в простоте. Его несложно сделать своими руками. Если бочка цилиндрической формы, то она хорошо освещается солнечными лучами на протяжении всего дня.

Недостатки данной конструкции:

• Использовать можно только в теплое время года;
• малоэффективна в ветреную погоду и когда солнце закрыто облаками;
• Большая инерционность — относительно длительный нагрев воды;
• Нагретая днем вода ночью остывает.

Как изготовить и собрать солнечный коллектор из металлических труб

Простой и эффективный солнечный коллектор можно изготовить своими руками из тонкостенных металлических трубок: стальных, медных или алюминиевых. Он представляет собой трубчатый теплообменник (радиатор), который помещается в теплоизолированную коробку из досок, фанеры или ДСП.

Лучшим материалом для изготовления радиатора гелиоколлектора безусловно является медь. Она обладает отличной теплопередачей и не подвержена коррозии. Но этот материал довольно дорогой. Алюминиевые трубки, хотя дешевле медных, но могут возникнуть трудности при их сварке.

Радиатор солнечного коллектора из медных трубок

Дешевле и проще всего изготовить теплообменник из стальных труб. Их можно сварить при помощи обычного сварочного аппарата. Для изготовления такого радиатора могут быть использованы стальные трубы диаметром ½ — 1″. При этом, для подвода холодной и отвода нагретой воды используются трубы большего диаметра и с большей толщиной стенок, а для самого теплообменника — меньшего диаметра и с меньшей толщиной стенок.

Схема радиатора солнечного коллектора из труб

Размеры радиатора солнечного коллектора, а следовательно длинна труб зависит от требуемой мощности. Но если сделать его слишком большим и громоздким, то могут возникнуть трудности с его сборкой и установкой. Поэтому, лучше всего, если его размеры будут в пределах: ширина — 0,8-1 м, а высота 1,5-1,6 м. Мощность такого коллектора будет в пределах 1,2-1,4 кВт. Если же вам необходимо увеличить мощность гелиоустановки, то можно изготовить несколько таких коллекторов и соединить их между собой.

В этом случае для изготовления радиатора солнечного коллектора нам понадобятся две толстостенные трубы диаметром ¾ — 1″ длиной 0,8-1м и 12-18 тонкостенных трубок диаметром ½ — ¾ » и длиной 1,5-1,6 м.

В толстостенных трубах, которые будут служить для подвода и отвода воды, сверлятся отверстия под тонкостенные трубы меньшего диаметра с шагом 3-4,5 см. Один конец такой трубы глушится, а к другому приваривается или нарезается в нем резьба.

Трубы свариваются в одну конструкцию радиатора и красятся черной матовой краской.

Теперь необходимо изготовить теплоизолированный короб для радиатора. Для этого можно использовать влагоустойчивую фанеру, плиты ДСП, OSB или обрезные доски. Но лучше всего подошла бы водостойкая фанера (ФСФ).

Размеры короба рассчитываются с учетом размеров радиатора, слоя утеплителя и зазоров между ними. Высота бортов короба должна учитывать толщину утеплителя, самих труб, а также расстояние их от днища и закрывающего короб стекла или поликарбоната (10-12 мм). В верхнем торце бортов делается выборка (паз) под стекло или поликарбонат. В одном из боковых бортов делаются отверстия для труб подвода и отвода воды. Элементы короба в одну конструкцию соединяются с помощью саморезов.

В качестве утеплителя можно взять пенополистирол, обычный (пенопласт) или экструдированный, а также минеральную вату плотностью не менее 25. Слой утеплителя (не менее 5 см) монтируется изнутри на днище и по бокам короба. Сверху на него укладывается лист оцинкованного металла или слой толстой фольги, которые также окрашиваются в черный матовый цвет.

Радиатор крепится в коробе с помощью хомутов или зажимов, наличие которых необходимо предусмотреть еще на этапе изготовления короба. Место расположения и размеры хомутов зависят от конструкции радиатора и размера труб.

Сверху короб накрывается стеклом или поликарбонатом. Накрытие укладывается в пазы (выборку) и надежно крепится. Все стыки герметизируются.

Солнечный коллектор с радиатором из металлических трубок

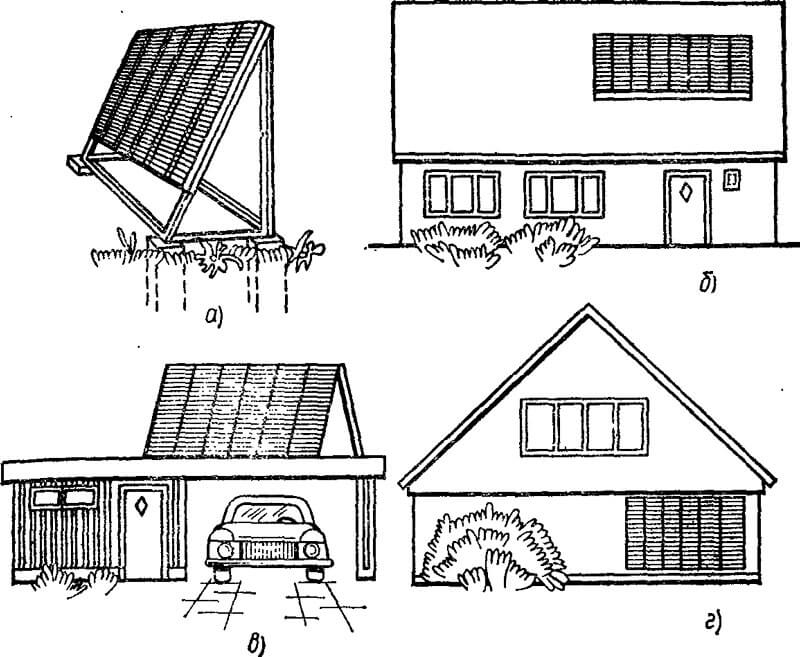

Солнечный коллектор готов. Его необходимо установить на южной стороне дома с наклоном к горизонту 35-45 ⁰. На его базе можно изготовить гелиоустановку, которая включает в себя теплоизолированный накопитель теплой воды емкостью 100-200 литров или бойлер косвенного нагрева.

Установка готового солнечного коллектора

Коллектор из пластиковых или металлопластиковых труб

Солнечный коллектор своими руками можно также изготовить используя пластиковые ПНД или ПП трубы. Теплопередача пластика хотя и меньше, чем у металлических на 13-15%, но зато он намного дешевле меди и не подвержен коррозии, как черная сталь.

Для изготовления простого солнечного коллектора своими руками трубы ПНД диаметром 13-20 мм можно уложить в коробе в виде спирали, закрепить с помощью хомутов и покрасить в черный цвет.

Вариант солнечного коллектора из пластиковых ПНД труб

Полипропиленовые трубы гнутся плохо, но их просто соединять с помощью пайки, используя специальные фитинги. Подводные трубы (горизонтальные коллекторы) можно изготовить из ПП труб диаметром 25 мм, а сам теплообменник из труб диаметром 20 мм. Готовый радиатор солнечного коллектора красим в черный цвет и монтируем в короб, который изготавливается также, как и в варианте с металлическими трубами.

Можно также изготовить радиатор для солнечного коллектора из металлопластиковых труб. При этом их можно соединить с помощью фитингов, по той же схеме, что и ПП-трубы или же уложить зигзагами («змейкой») или в виде спирали. Второй вариант проще. Но необходимо помнить, что радиус изгиба металлопластиковых труб не должен быть меньше 7 диаметров трубы.

Вариант солнечного коллектора из металлопластиковых труб

Солнечный коллектор из радиатора холодильника

Если у вас есть радиатор от старого холодильника, то его тоже можно использовать для изготовления своими руками солнечного коллектора. Для этого необходимо его тщательно промыть, чтобы очистить от остатков фреона. Во время промывки следует также проверить его герметичность – нет ли протечек. Если они есть, эти места необходимо загерметизировать холодной сваркой или запаять.

Радиатор от старого холодильника

Сам радиатор необходимо покрасить черной матовой краской.

Необходимо предусмотреть также способ соединения входной и выходной трубок с накопительным баком гелиоустановки или другими элементами, в зависимости от ее вида. Для этого, например, можно припаять на концах трубок резьбу требуемого размера или натянуть резиновые шланги, закрепив их хомутами.

Подготовленный таким образом радиатор солнечного коллектора крепится с помощью хомутов в теплоизолированном коробе, изготовленном с учетом его размеров. Сам короб может быть изготовлен также, как и предыдущих случаях.

Водонагреватель для бассейна

Водонагревательную гелиосистему можно использовать для обогрева воды в бассейне. Несмотря на то, что он зачастую находится под открытым небом, вода в нем прогревается до комфортной температуры только в особенно жаркие дни. В остальное время прогреть бассейн поможет солнечный коллектор, подключенный к системе водоснабжения бассейна. Также данный вариант подходит для обогрева закрытых плавательных сооружений.

Гелиоустановка может быть собранной на производстве либо вручную. К тому же ее можно использовать зимой в ясную погоду.

Схема сборки водонагревателя для бассейна такая же, как и приведенная выше. Отличие – более крупные размеры. Для установки устройства рекомендуется подготовить специальную площадку, выложенную тротуарной плиткой, либо забетонированную. Она придаст большую устойчивость большой конструкции.

Готовый водонагреватель устанавливается на площадку. Патрубок для холодной воды опускается на дно бассейна с одной стороны. Выход для прогретой воды размещается на противоположной стороне. Электронасос подключается к системе для принудительной циркуляции жидкости. Также можно установить обратный клапан, дополнительные краны, патрубок для стравливания пара.

Во время использования бассейна гелиоустановку следует отключать для обеспечения безопасности. Средняя температура воды составит 30⁰ С, температура на выходе из коллектора – 75⁰ С.

Рекомендации по изготовлению

Для тех, кто предпочитает простые решения, есть вариант, давно придуманный нашими дедами. На крышу дома или отдельной душевой устанавливается один либо несколько баков, выкрашенных в черный цвет. Такой водонагреватель работает просто: теплая вода по вертикальной трубе из бочки течет прямо в душевую, стоит только открыть кран. Для заполнения емкости к ней прокладывается водопроводная магистраль. При хорошей солнечной активности в летнее время вода в бочке нагревается буквально за несколько часов.

Простой бак на крыше не сравнится с солнечным коллектором по эффективности, пусть даже и самодельным. Поэтому, определившись с размерами теплоприемника, надо изготовить корпус, куда потом следует поместить змеевик. Предпочтительнее его собрать из дерева, оно не так сильно пропускает тепло, как металл. Перед укладкой теплообменника заднюю стенку необходимо утеплить слоем пенопласта. Общая схема солнечного водонагревателя с накопительным и подпиточным резервуаром представлена на рисунке:

Просто собрать тепловой приемник своими руками – это еще не вся работа, нужно его правильно задействовать в системе водоснабжения. Показанная на схеме солнечная водонагревательная установка состоит из бака – аккумулятора, емкости подпитки и самого коллектора. Не стоит ставить лишнее насосное оборудование, надо позволить воде циркулировать естественным образом. Необходимо проследить, чтобы аккумулятор стоял немного выше теплоприемника, а подпиточная емкость – выше аккумулирующей.

Резервуар для горячей воды следует обязательно утеплить, для этого подойдет любой рулонный материал. Чтобы накопительный водонагреватель функционировал в автоматическом режиме, во втором бачке нужно поставить поплавковый клапан, реагирующий на снижение уровня жидкости. К патрубку клапана подводится труба от водопровода. Теперь во время расхода в основном резервуаре при помывке в его нижнюю зону будет подаваться холодная вода. Не забудьте предусмотреть вертикальный патрубок для выпуска воздуха, поднятый на необходимую высоту.

Преимущества и недостатки

Преимущества водонагревательной гелиосистемы своими руками:

• Невысокая стоимость.
• Возможность собрать конструкцию самостоятельно.
• Использование бесплатной солнечной энергии.
• Экономия электроэнергии в теплое время года до 60%.
• Подогрев воды, отопление дома на местности, где не подведены коммуникации.
• При правильной организации возможно круглогодичное использование.

Недостатки:

• Зависимость от погодных условий.
• Невозможность функционировать в межсезонье.
• При установке в местности со сменным климатом рекомендуется дополнительный источник подогрева.
• Невысокая производительная мощность.
• Оборудование места для установки.
• Для принудительной циркуляции жидкости в системе необходим электронасос, что приводит к дополнительным затратам.

Как источник альтернативной энергии водонагревательная гелиосистема значительно экономит расходы на электроэнергию, газоснабжение, покупку жидкого, твердого топлива и т.д. Подобную установку можно сделать самостоятельно при необходимом наборе материалов, инструментов. Это значительно сократит потребление других энергоресурсов, за которые приходится платить.

Гелиоустановка также эффективна в холодное время года, если соблюдать правила монтажа. В ясную погоду она будет так же накапливать солнечное тепло, прогревая воду. Главное, качественно утеплить трубопровод, накопительную емкость.

Воздушные солнечные коллекторы для отопления дома

Кроме вышеописанных солнечных коллекторов в которых с помощью солнечной энергии нагревается жидкость можно изготовить своими руками конструкции в которых нагревается воздух. Такой солнечный коллектор можно использовать для дополнительного отопления дома. Холодный воздух из помещения подается в его теплообменник, нагревается там и подается обратно в помещение.

Теплообменник для такой гелиоустановки может быть изготовлен из листового металла, тонкостенных металлических труб, а также даже из банок от пива или других напитков. Сами конструкции таких коллекторов мы рассмотрим в другой статье этой рубрики.

Методика расчёта гелиоколлектора

Расчёт производительности солнечного гелиоколлектора ведут исходя из того, что на 1 кв.м установки в ясный день приходится от 800 до 1 тыс. Вт тепловой энергии. Потери этого тепла на обратной стороне и стенках сооружения рассчитываются по коэффициенту теплоизоляции используемого утеплителя. Если применять пенополистирол, то для него коэффициент теплопотерь равняется 0,05 Вт/м × °C. При толщине материала в 10 см и разности температур внутри и снаружи конструкции 50 °C потери тепловой энергии составляют 0,05/0,1 × 50 = 25 Вт. С учётом боковых стенок и труб эту величину удваивают. Таким образом, суммарное количество уходящей энергии составит 50 Вт с 1 кв.м поверхности солнечного нагревателя.

Для нагрева 1 л воды на один градус потребуется 1,16 Вт тепловой энергии, поэтому для нашей модели гелиоколлектора площадью 1 кв.м и температурного перепада 50 °C удастся получить условный коэффициент производительности 800/1,16 = 689,65/кг × °C. Эта величина показывает, что установка площадью 1 кв.м в течение часа подогреет 20 литров воды на 35 °C.

Расчёт необходимой производительности солнечного водонагревателя ведут по формуле W = Q × V × δT, где Q — теплоёмкость воды (1,16 Вт/кг × °C); V — объём, л; δT — разность температур на входе и выходе из установки.

Статистика говорит, что для одного взрослого человека требуется 50 л горячей воды в сутки. В среднем, для горячего водоснабжения достаточно поднять температуру воды на 40 °C, что при расчёте по этой формуле требует затрат энергии W = 1,16 × 50 × 40 = 2,3 кВт. Чтобы узнать площадь гелиоколлектора, это значение нужно разделить на количество солнечной энергии, приходящееся на 1 кв.м поверхности на данной географической широте.

Расчёт требуемых параметров гелиоустановки

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

• две штанги с нарезанной резьбой;
• пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
• пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
• 2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

Что понадобится?

Для того чтобы изготовить воздушный, плоский или вакуумный агрегат своими руками, понадобятся:

• Температурные датчики, находящиеся в устройстве и накопителе;
• Переходники для подключения системы к холодному водоснабжению;
• Водосток для горячего водоснабжения;
• Специальные температурные датчики для подогрева жидкости;
• Расширительный бак;
• Циркуляционный насос;
• Солнечный регулятор;

Чертеж конструкции:

Как действует солнечная энергия в приборе

Солнце – это очень мощный и, что главное, бесконечный источник энергии тепла. За его использование денег никто не берет, а потому стоит задуматься, как пустить такое преимущество себе во благо. Заводские налоги водонагревателей солнечного бойлера могут обойтись в немалую сумму. Если разобраться в принципе работы такого устройства, то можно сделать нечто подобное своими руками. Хотя на деле существует несколько примеров подобного прибора.

Что такое коллектор и назначение солнечных коллекторов

Под солнечным коллектором понимают устройство, которое собирает энергию излучения, а затем перемещает накопленную теплоту потребителям. На практике используют еще один термин – гелиоколлектор.

По назначению солнечные установки (гелиоустановки) использования подразделяют:

• гелиоконцентраторы – устройства, собирающие солнечную энергию в узкий поток. Их используют для плавки металла. В институте НПО «Физика-Солнце» (г. Ташкент) были разработаны и изготовлены плавильные печи, в которых достигнуты температуры более 5000…5500 °С;
• солнечные батареи – устройства для преобразования излучения от Солнца в электрическую энергию;
• гелиоопреснительные установки – машины, предназначенные для получения пресной воды из воды с высоким содержанием минеральных солей;
• гелиосушильные установки – тепловые устройства, в которых осуществляется удаление влаги из овощей и фруктов с использованием энергии Солнца;
• гелионагреватели (воздушный солнечный коллектор) – установки для передачи теплового потока от инфракрасного излучения к теплоносителям.

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.

Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Кроме этого, часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:

1. Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
2. Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
3. Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

В высокотемпературных гелиосистемах используется довольно сложный процесс передачи тепловой энергии. К тому же они занимают внушительное пространство, чего не может позволить себе большинство наших любителей загородной жизни.

Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно

Виды

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

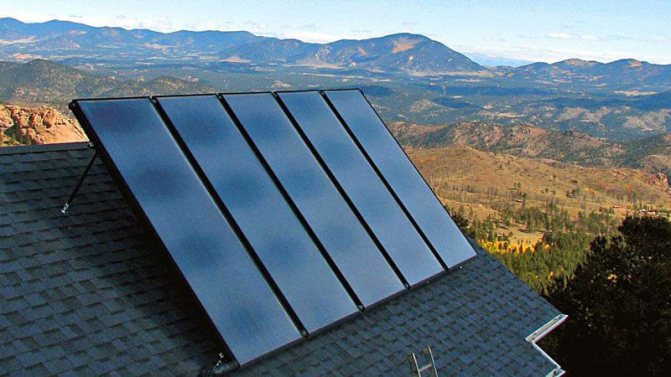

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Вентилятор, который крепится в воздуховод или непосредственно на пластину, улучшает циркуляцию и улучшает воздухообмен в устройстве. Для работы вентилятора требуется использование электричества, что не очень-то экономно.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Как подключить коллектор к ГВС

Лучшая денежная выгода получается от изготовления и эксплуатации коллектора из алюминиевых или медных трубок на металле под стеклом, с подключением его к системе ГВС.

Поскольку коллектор и спираль в бойлере представляют собой малогабаритную нагреваемую систему, она должна снабжаться расширительным баком, предохранительным клапаном. Циркуляция осуществляется с помощь маломощного насоса. Хороший коллектор обеспечит дом горячей водой и в межсезонье….

Принцип работы

Самодельные коллекторы прекрасно подходят для отопления, подогрева воды в небольших домах, коттеджах, подогрева бассейнов. Решив собрать дома своими руками подобный агрегат, нужно вспомнить физические законы, разобраться в принципе его работы:

• Приемное устройство поглощает (абсорбирует) солнечную энергию: в качестве таковых могут быть использованы медные или стеклянные поверхности черного либо темного цвета. Именно эти материалы обладают большей абсорбцией и оптимальны для подогрева воды или других жидкостей.
• Тепло от абсорбера передается на бак с теплоносителем: водой, антифризом, другой специальной жидкостью, которая будет обогревать ваш дом.
• Теплоноситель по трубам подается в радиаторы, используется для хозяйственных нужд (горячая вода на кухне, в ванной комнате).

Принцип работы самодельного солнечного коллектора

Подведем итоги

В условиях тотального подорожания коммунальных услуг можно использовать альтернативные способы обогрева помещений, подогрева воды для хозяйственных нужд. В других странах солнечные коллекторы применяются для отопления довольно давно.

Если вы не хотите платить большие деньги за промышленный водяной коллектор, его можно собрать самостоятельно, используя подручные материалы. Хотите, чтобы конструкция была более солидной и действительно могла удовлетворять потребности в горячей воде и отапливала ваш дом? Тогда придется посетить строительный магазин, подготовиться к сборке более основательно: приобрести вакуумные колбы, специальные трубки, листы стекла или поликарбоната, другие комплектующие.

Резка и зачистка медных труб для солнечного коллектора

Когда будете решать вопрос, какая система оптимальная, принимайте во внимание: солнечные коллекторы, как любое техническое решение, имеют плюсы и минусы, которые обязательно нужно учитывать.

Плюсы и минусы гелиосистемы

Из положительных сторон выделяют

:

• экологически чистый вид энергии, получаемый бесплатно;
• снижение расходов на оплату коммунальных услуг за централизованный подогрев воды до 40-50 %;
• небольшой срок окупаемости;
• возможность подогревать воду для хозяйственных нужд и отапливать небольшие помещения d зимний период;
• широкий выбор материалов, простота сборки конструкций.

К отрицательным моментам можно отнести

:

• трудозатраты на создание светового коллектора;
• понижение коэффициента полезного действия в зимнее время, что делает практически невозможным использование таких систем в северных широтах;
• нужны профилактический уход и очистка;
• в холодное время необходимо использовать антифриз, что влечет дополнительные расходы.

Видео по теме:

Конструкция плоского коллектора

Для самостоятельного изготовления наибольший интерес представляют плоские солнечные коллекторы, предназначенные для нагрева воды. В корпусе из металла или алюминиевого сплава прямоугольной формы размещен тепловой приемник — пластина с запрессованным в ней змеевиком из медной трубки. Приемник выполняется из алюминия или меди, покрытой абсорбционным слоем черного цвета. Как и в предыдущем варианте, снизу пластина отделена от дна слоем теплоизоляционного материала, а роль крышки играет прочное стекло или поликарбонат. Ниже на рисунке изображено устройство солнечного коллектора:

Пластина черного цвета поглощает тепло и передает его теплоносителю, движущемуся по трубкам (вода или антифриз). Стекло выполняет 2 функции: пропускает к теплообменнику солнечную радиацию и служит защитой от осадков и ветра, снижающих производительность нагревателя. Все соединения выполнены герметично, чтобы внутрь не попадала пыль и стекло не теряло прозрачности. Опять же, тепло солнечных лучей не должно выветриваться наружным воздухом через щели, от этого зависит эффективная работа солнечного коллектора.

Данный вид – самый популярный среди покупателей из-за оптимального соотношения цена — качество, а среди домашних мастеров — по причине относительно несложной конструкции. Но применять такой коллектор для отопления можно лишь в южных регионах, с понижением температуры наружного воздуха его производительность значительно падает из-за высоких тепловых потерь через корпус.

Какими бывают солнечные коллекторы, собранные самостоятельно?

Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:

• готовый змеевик или металлические трубки, предпочтительнее из меди или стали;
• материал для теплоизоляции конструкции и накопительного бака с водой;
• стекло или другой светопрозрачный материал. Например, можно сделать солнечный коллектор из поликарбоната своими руками, который обладает некоторыми преимуществами перед стеклянными образцами: имеет меньший вес, что актуально при установке на крыше дома, и более устойчив перед механическими повреждениями. Но при этом по светопропускной способности не уступает стеклу, к которому предъявляются повышенные требования по прочности (как правило, рекомендуется изготавливать крышку из ударопрочного материала), а это значит, что и по цене поликарбонат имеет перед ним преимущества;
• лист OSB, оргалита или металла;
• материал для изготовления каркаса (подойдут различные пиломатериалы, в том числе даже рамы старых деревянных окон);
• бак для накопительной емкости;
• хомуты, заглушки и другие изделия для монтажа и крепления установки;
• краска или другой химический материал для нанесения селективного покрытия для теплоприемника.

Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:

1. самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника;
2. коллектор можно изготовить и из обычного полипропиленового шланга, но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.

Но изготовление солнечного коллектора из подручных средств, среди которых можно назвать и пластиковые бутылки, способно лишь в некоторой степени решить проблему с производством горячей воды.

Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.

Солнечный коллектор из шланга или гибкой трубы

Те, кто имеет частный дом с огородом или дачу, конечно же знают, что вода, оставшаяся во временных легких магистралях после полива грядок, быстро нагревается. Это положительное качество шлангов или гибких труб и использовали народные умельцы, создавая из них солнечные теплообменники. Нужно отметить, что такой коллектор обойдется во много раз дешевле купленного в магазине, но, чтобы процесс изготовления прошел успешно, нужно приложить некоторые усилия.

Такой коллектор может состоять из одной или нескольких секций, в которые укладываются и закрепляются плотно свернутые по спирали «улиткой» шланги.

Такую конструкцию можно назвать самой простой как по конструкции, так и по монтажу. Главным недостатком ее можно назвать то, что ее практически нельзя использовать без применения принудительной циркуляции, так как при слишком больших длинах контуров труб гидравлическое сопротивление превысит силу напора, создаваемую разницей температур. Однако, решить вопрос с установкой циркуляционного насоса – совсем несложно. И такая система, установленная в загородном доме, станет отличным подспорьем и быстро окупится, включая и расходы (совсем незначительные) на электропитание насоса.

Используются подобные коллекторы и для обогрева воды в бассейнах. Их подключают к системе фильтрации, которая обязательно оснащена насосом. Вода, циркулируя по трубам коллектора, успевает нагреваться перед поступлением в бассейн.

В некоторых случаях, создавая всю систему солнечной батареи, можно обойтись без установки накопительного бака. Это возможно тогда, когда горячая вода используется только в дневное время и в небольших количествах. Например, в контуре из 150 м трубы, имеющей внутренний диаметр в 16 мм, вмещается 30 литров воды. А если пять или шесть таких «улиток» из труб будет собрано в единую батарею, то в течение дня душ можно принимать по несколько раз каждому члену семьи, и горячей воды еще немало останется и на хозяйственные нужды.

Материалы для изготовления

Чтобы сделать такой солнечный водяной коллектор, нужно подготовить некоторые материалы. Ничуть не исключено, что некоторые из них найдутся в сарае или гараже.

Резиновый шланг или гибкая пластиковая труба черного цвета, имеющая диаметр 20 ÷25 мм – это по сути главный элемент системы, в котором при циркуляции воды будет происходить теплообмен. Количество шланга будет зависеть от величины солнечной батареи — это может быть и 100, и 1000 метров. Черный цвет шланга предпочтителен тем, что он больше, чем все остальные оттенки, поглощает тепло.

Сразу же нужно отметить, что металлопластиковые трубы не особо подходят для изготовления коллектора, даже если их покрыть черной краской. Дело в том, что пластичность их в данном случае недостаточна — они заламываются при изгибах небольшого радиуса и тем самым, даже если не нарушается целостность стенок, уменьшится интенсивность тока воды.

Шланги продаются в бухтах по 50, 100 или 200 метров. Если планируется изготовить батарею большого объема, то придется приобретать несколько бухт. В том случае, если в каждой секция планируется использовать, к примеру 50 или 100 м шланга, то не стоит покупать целую 200-метровую бухту лучше приобрести готовый отмерянный шланг. Это поможет сэкономить время при монтаже.

Шланг может быть уложен не только по круглой спирали, но и овальной, а также в виде змеевика.

В качестве хорошей альтернативы можно попробовать и современные трубы из сшитого полиэтилена РЕХ. У них – неплохая пластичность, ну а как придать им черный цвет, если его нет в продаже – несложно придумать.

• Если скат крыши, на которой будет устанавливаться коллекторная батарея, крутой, то для спиралей из шланга изготавливаются специальные короба — из брусков, фанеры или металлического листа. Для этого потребуется бруски 40×40 или 40×50 мм, фанера толщиной в 6 мм, или же металлический лист в 1,5–2 мм. Заготовки будущего модуля обрабатывается антисептиком (дерево) или антикоррозийными составами (металл). Затем из них собирается короб на одну или несколько спиралей. Кстати, в качестве бортиков короба можно использовать старые оконные рамы, на которые просто монтируется донная часть.
• Для предварительной обработки металла и древесины необходимо приобрести антисептические, антикоррозийные и грунтовочные составы.
• Шланги (трубы) будут испытывать немалые нагрузки и от массы теплоносителя, и от перепадов температур и внутреннего давления. Стало быть, они будут пытаться нарушить укладку, деформироваться, просесть, поэтому нужно предусмотреть специальные крепления для их поддержания в изначально заданном положении.

Это может быть металлическая полоса, которую закрепляют между трубами на саморезы.

Другой вариант — это свободная связка плотным шнуром или пластиковым хомутом-«галстуком» с крестовиной или поперечиной. Но все-таки такой метод скрепления больше подходит для пластиковой трубы, нежели для шланга, так как он может при расширении резины провиснуть на шнуре. Если же для коллектора выбран армированный резиновый шланг, то этот способ вполне подойдет для фиксации.

Еще одним вариантом крепления, подходящим для пластиковой трубы или армированного шланга, могут стать гвозди с широкими шляпками. Они могут забиваться или в дно короба (в этом случае оно должно иметь толщину не менее 10 мм), или же на своеобразную крестовину, изготовленную из бруска.

• Необходимо будет подготовить и соединительные элементы для шланга или труб. Разновидностей подобных фитингов — достаточно много, но нужно выбрать именно те, которые предназначены для выбранного для изготовления коллектора материала. Кроме таких соединителей, потребуются резьбовые фитинги для перехода от пластиковой или резиновой трубы на общую металлическую. Такое соединение будет необходимо, если коллектор будет состоять из нескольких модулей. Чтобы знать, сколько потребуется соединительных элементов, нужно заранее вычертить принципиальную схему создаваемой системы и просчитать их количество на ней.
• Для объединения всех модулей в единую батарею потребуются два коллектора — отрезка металлической трубы. Через один из них, закрепленный внизу батареи, в теплообменники будет поступать холодная вода, а во втором, закрепленным сверху, будет собираться согретая.

Верхняя труба будет соединяться с накопительным баком, то есть идти к потребителю. Она должна иметь диаметр 40 ÷ 50 мм.

Монтаж батареи

Заготовив все необходимое, можно приступать к работе.

• Для начала нужно обработать антисептическим средством все деревянные части будущей конструкции.
• Далее, если дно модулей будет изготовлено из металлического листа, его нужно покрыть антикоррозийным составом. Обычно для этого применяется мастика, предназначенная для покрытия днищ автомобилей.
• После просыхания составов на подготовленных элементах, из них собираются одиночные или общие модули.
• Затем в них укладываются шланги, для чего закрепляются держатели.
• Для свободного прохождения труб через бортики модулей для них просверливаются отверстия — в верхней его части и нижней. Соответственно, в нижнее отверстие выводится труба входа холодной воды, а в верхнее – выхода подогретой.
• Если монтируется несколько модулей по вертикали, или же один общий, в который укладывается несколько «улиток» трубы также, один над другим, то нижний конец каждой из спиралей соединяется с верхним выходом нижележащей – и по такому последовательному принципу коммутируется весь «столбец». Самый нижний конец соединяется с общим металлическим коллектором, через который будет поступать холодная вода. Таким же образом монтируются и все соседние вертикальные ряды – с общим подключение к подающему коллектору.
• Соответственно, верхние концы шлангов самого верхнего горизонтального ряда модулей соединяются с металлической трубой-коллектором, по которой осуществляется отвод горячей воды на потребление.
• Спиралевидный контур коллектора может монтироваться и на металлический лист, установленный не на крыше, а около дома, с южной его стороны, или около бассейна, если он требует подогрева. В этом случае металлическое основание будет способствовать более быстрому нагреву воды и сохранению тепла в трубах, так как имеет хорошую теплопроводность и теплоемкость.
• Еще одним вариантом теплового солнечного коллектора может быть укладка контура на плоскости крыши в специальных коробах длинными параллельными рядами по всей длине кровли.

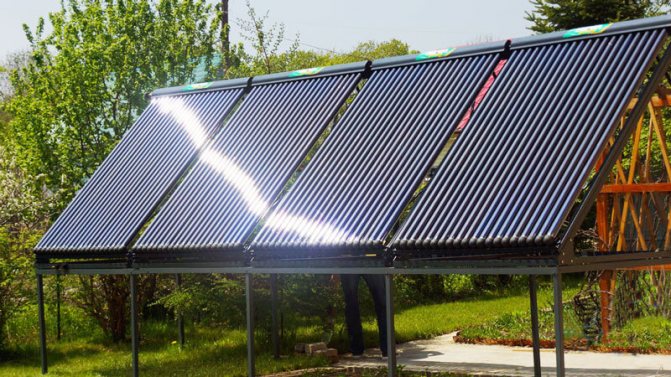

Вакуумный коллектор

По сравнению с плоским устройством, вакуумный коллектор имеет другую конструкцию. Основными рабочими элементами принято считать вакуумированные трубки, а также теплоноситель. Благодаря высокоселективному покрытию стеклянная поверхность устройства поглощает большое количество солнца. Солнечная энергия начинает быстро нагревать внутренний теплоноситель. Ликвидация теплопотерь происходит при помощи вакуумной прослойки. Аккумулированное тепло проходит через теплосборник, двигаясь к самой системе устройства.

Полученную энергию можно применять для нагрева жидкости в накопительном баке.

Если рассматривать работу в целом, то вакуумный коллектор обладает наибольшей производительностью, по сравнению с плоским устройством. Агрегат можно устанавливать на крышу частного дома, в оранжереи, теплицы, парники, летние душевые кабины.

Самым лучшим изолятором считается вакуум.

Как это работает

Для того чтобы получить максимальный эффект от использования коллектора и бесплатно подогревать воду на протяжении семи месяцев в году, он должен иметь большую поверхность и дополнительные теплообменные устройства.

Подготовка к сборке абсорбера

Итак, в сборке своего устройства вам лучше прибегнуть к использованию сотового прозрачного поликарбоната. Применение такого вида поликарбоната позволит добиться максимальной эффективности нагрева от создаваемого устройства. Сделать выбор в пользу этого поликарбоната стоит еще и потому, что он очень прочный. Это немаловажно, учитывая возможные погодные катаклизмы, такие как крупный град, ураганный воздушный поток, который срывает ветки с деревьев – эти случайности надо учитывать, так как они способны повредить слабое покрытие. Сотовая структура покрытия поможет вам сделать воздушный эффект парника, в результате создавая усиленный момент нагрева воды в трубках. Проще говоря, применив этот материал и в дополнение к нему селективное покрытие, вы значительно повысите эффективность изделия.

Сотовый поликарбонат

Для абсорбирующей панели вам будет нужен лист металла толщиной около 0,8 миллиметров (однако, лучше подойдет медный материал). В принципе сойдет и стальной лист. На внешнюю поверхность надо будет нанести так называемое селективное покрытие (выкрасить матовой черной краской, краска должна быть стойкой к высоким температурам). Если не соблюдать эти рекомендации (черное покрытие тоже имеется в виду), устройство не будет функционировать в правильном режиме.

В дополнение к перечисленным компонентам приобретите необходимую для теплоизоляции минеральную вату, она создаст своеобразный воздушный капкан, максимально снижая теплообмен с окружающим пространством, передавая все тепло в змеевик, а далее посредством шланга, в систему отопления дома.

Монтаж абсорбера

Корпус устройства вы тоже сможете собрать самостоятельно, для этого вам надо использовать алюминиевые материалы или использовать менее долговечный, но легче поддающийся обработке деревянный материал. Работая с деревом, вы потратите значительно меньше времени на создание обогревателя, а с фанерой работать еще легче. Но все-таки лучше использовать раму из алюминия, ее долговечность, в сравнении с деревом, не идет ни в какое сравнение.

Изготовление или покупка готового решения?
