Пирография, или выжигание по дереву, — увлекательное, интересное хобби. Его осваивают те, кто любит художественное искусство. Письмена, в которых впервые упоминаются выжженные огнем узоры, датируются 700 г. до н. э. Выжигательный аппарат был изобретен в начале XX века. Первые устройства изготавливались из стеклянной емкости, дополненной двумя резиновыми трубками. На конце одной из трубок крепился резиновый шар для нагнетания воздуха, на конце другой располагался платиновый наконечник, соединенный с рукояткой.
В середине XX века появился электрический выжигатель нового образца, ставший прототипом современного аппарата. Самобытный вид прикладного искусства стал доступен детям.
Конструкция с тех пор претерпела немалые изменения. Производители устанавливают регулятор мощности. С его помощью можно плавно настраивать температуру рабочей иглы. Это позволяет наносить узор на любой подручный материал. В продаже можно встретить модели с большим количеством насадок. За счет разнокалиберных перьев существует возможность формировать штрихи разного размера, придавать рисунку объем.
Несмотря на достаточный выбор среди заводских аппаратов, многие мастера хотят сделать выжигатель по дереву своими руками. К этому прибегают в основном опытные художники.
Часто обнаруживаются неполадки со стороны встроенного трансформатора, приходится самостоятельно решать проблему.
Некоторые мастера хотят дополнить имеющийся простенький выжигатель специальным устройством, с помощью которого можно настраивать степень нагрева иглы. В статье предоставлено практическое руководство по сборке мини-выжигателя по дереву из подручных средств.
Откуда взять диод для лазера?
Рабочий орган любого лазера – это лазерный диод. Его можно купить почти в любом магазине радиотехнике, либо достать из нерабочего привода для компакт-дисков. Дело в том, что неработоспособность привода редко связана с выходом из строя лазерного диода. Имея в наличии сломанный привод можно без лишних затрат достать нужный элемент. Но нужно учесть, что его тип и свойства зависят от модификации привода.
Самый слабый лазер, работающий в инфракрасном диапазоне, установлен в CD-ROM дисководах. Его мощности хватает только для считывания CD дисков, а луч почти невидим и не способен прожигать предметы. В CD-RW встроен более мощный лазерный диод, пригодный для прожига и рассчитанный на ту же длину волны. Он считается наиболее опасным, так как излучает луч в невидимой для глаза зоне спектра.
Дисковод DVD-ROM оснащён двумя слабыми лазерными диодами, энергии которых хватает только для чтения CD и DVD дисков. В пишущем приводе DVD-RW установлен красный лазер большой мощности. Его луч виден при любом освещении и может легко воспламенять некоторые предметы.
В BD-ROM стоит фиолетовый или синий лазер, который по параметрам схож с аналогом из DVD-ROMа. Из пишущих BD-RE можно достать наиболее мощный лазерный диод с красивым фиолетовым или синим лучом, способным к прожигу. Однако найти для разборки такой привод достаточно сложно, а рабочее устройство стоит дорого.
Самым подходящим является лазерный диод, взятый из пишущего привода DVD-RW дисков. Наиболее качественные лазерные диоды установлены в LG, Sony и Samsung приводах.
Чем выше скорость записи DVD привода, тем мощнее установлен в нем лазерный диод.
Галерея: выжигание по дереву (поделки — 25 фото)
Разбор привода
Имея перед собой привод, первым делом снимают верхнюю крышку, открутив 4 винта. Затем извлекают подвижный механизм, который находится в центре и соединён с печатной платой гибким шлейфом. Следующая цель – лазерный диод, надёжно впрессованный в радиаторе из алюминиевого или дюралевого сплава. Перед его демонтажем рекомендуется обеспечить защиту от статического электричества. Для этого выводы лазерного диода спаивают или обматывают тонкой медной проволокой.
Далее возможны два варианта. Первый подразумевает эксплуатацию готового лазера в виде стационарной установки вместе со штатным радиатором. Второй вариант – это сборка устройства в корпусе переносного фонарика или лазерной указки. В этом случае придётся приложить силу, чтобы раскусить или распилить радиатор, не повредив излучающий элемент.
Подготовка материалов для изготовления
Чтобы сделать домашний выжигатель необходимо иметь минимальный набор инструментов и комплектующих.
Для того, чтобы сделать пирограф понадобится:
- Деревянный штапик на 10 см.
- Клейкая лента или изолента.
- Электронный блок не менее, чем на 5 Вольт 2А.
- Нихромовая нить.
- Паяльник.
- Электродрель с подходящим сверлом.
- Флюс для пайки.
- Припой – олово.
Процесс изготовления начинается с подготовки всех инструментов и нужных материалов. Для начала необходимо отыскать нихромовую нить, которая может продаваться в любом хозяйственном магазине. При отсутствии нити в продаже материал можно добыть из старого электропаяльника.
Понадобится сделать разборку нагревательной части электроприбора. Нихромовая нить находится на «жале» паяльника под металлическим кожухом и легко снимается путем сматывания без использования сторонних инструментов.
Драйвер
К питанию лазера необходимо отнестись ответственно. Как и для светодиодов, это должен быть источник стабилизированного тока. В интернете встречается множество схем с питанием от батарейки или аккумулятора через ограничительный резистор. Достаточность такого решения сомнительна, так как напряжение на аккумуляторе или батарейки меняется в зависимости от уровня заряда. Соответственно ток, протекающий через излучающий диод лазера, будет сильно отклоняться от номинального значения. В результате на малых токах устройство будет работать не эффективно, а на больших – приведёт к быстрому снижению интенсивности его излучения.
Оптимальным вариантом считается использование простейшего стабилизатора тока, построенного на базе LM317. Данная микросхема относится к разряду универсальных интегральных стабилизаторов с возможностью самостоятельного задания тока и напряжения на выходе. Работает микросхема в широком диапазоне входных напряжений: от 3 до 40 вольт.
Аналогом LM317 является отечественная микросхема КР142ЕН12.

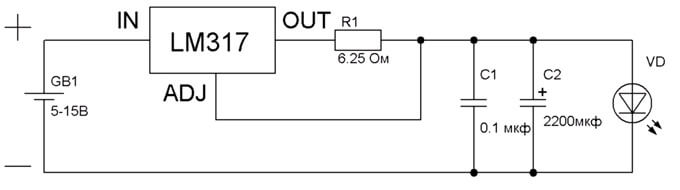

Для первого лабораторного эксперимента подойдет схема, приведенная ниже.
Расчет единственного в схеме резистора производят по формуле: R=I/1,25, где I – номинальный ток лазера (справочное значение).
Иногда на выходе стабилизатора параллельно диоду устанавливают полярный конденсатор на 2200 мкФх16 В и неполярный конденсатор на 0,1 мкФ. Их участие оправдано в случае подачи напряжения на вход от стационарного блока питания, который может пропустить незначительную переменную составляющую и импульсную помеху. Одна из таких схем, рассчитанная на питание от батарейки «Крона» или небольшого аккумулятора, представлена ниже.
На схеме указано примерное значение резистора R1. Для его точного расчета необходимо воспользоваться вышеприведенной формулой.
Разработка электрической схемы
При сборке самодельного выжигателя необходимо иметь знания в области радиоэлектроники. Это позволит разработать электрическую схему. Если навыков в этой сфере нет, можно воспользоваться схемой, представленной ниже.
Схема может быть простой или достаточно сложной, рассчитанной под требования разработчика. Задача — подобрать самый приемлемый вариант, реализовать его на практике.
Оптика
Выражаясь по-научному, пришло время соорудить простой коллиматор, устройство для получения пучков параллельных световых лучей. Идеальным вариантом для этой цели будет штатная линза, взятая из привода. С её помощью можно получить довольно тонкий луч лазера диаметром около 1 мм. Количества энергии такого луча достаточно, чтобы насквозь прожигать бумагу, ткань и картон в считаные секунды, плавить пластик и выжигать по дереву. Если сфокусировать более тонкий луч, то данным лазером можно резать фанеру и оргстекло. Но настроить и надежно закрепить линзу от привода достаточно сложно из-за ее малого фокусного расстояния.
Намного проще соорудить коллиматор на основе лазерной указки. К тому же в её корпусе можно поместить драйвер и небольшой аккумулятор. На выходе получится луч в диаметре около 1,5 мм меньшего прожигающего действия. В туманную погоду или при обильном снегопаде можно наблюдать неимоверные световые эффекты, направив световой поток в небо.
Через интернет-магазин можно приобрести готовый коллиматор, специально предназначенный для крепления и настройки лазера. Его корпус послужит радиатором. Зная размеры всех составных частей устройства, можно купить дешевый светодиодный фонарик и воспользоваться его корпусом.
В заключение хочется добавить несколько фраз об опасности лазерного излучения. Во-первых, никогда не направляйте луч лазера в глаза людей и животных. Это приводит к серьёзным нарушениям зрения. Во-вторых, во время экспериментов с красным лазером надевайте зелёные очки. Они препятствуют прохождению большей части красной составляющей спектра. Количество света, прошедшее сквозь очки, зависит от длины волны излучения. Смотреть со стороны на луч лазера без защитных средств допускается лишь кратковременно. В противном случае может появиться боль в глазах.
Творческих людей, которые любят делать поделки своими руками, несомненно, сможет заинтересовать и такое направление, как выжигание по дереву. Второе его название — пирография, обозначает процесс переноса рисунка на деревянную поверхность с помощью паяльника. Получаются необыкновенные шедевры, к тому же сам процесс помогает избавиться от напряжения. Готовые произведения подойдут на подарок близким, друзьям или украсят стену в собственном доме.
Подготовка и выжигание по дереву паяльником: технология красоты
Подготовив нужное оборудование, определитесь с материалом. Лучше остановиться на мягких породах дерева.
Хорошо подходят:
- сосна;
- липа;
- береза;
- ясень;
- клен.
Подготовив нужное оборудование, определитесь с материалом
Нужно дать прибору нагреться на подставке. Затем взять правильно отшлифованный материал. Помните:
- Шлифовать необходимо по волокну — так уйдут все неровности и шероховатости.
- После шлифовки обязательно нужно пройтись по материалу влажной тряпкой. Обязательно дайте материалу высохнуть.
- Далее необходимо аккуратно нанести эскиз на поверхность подготовленного материала карандашом, легкими штрихами.
Начав работу, забудьте про торопливость: никто не ставит задачу выполнения на скорость. Это небыстрый процесс. Как и любое искусство, требует тщательности и доставляет огромное удовольствие от проделанной работы.
- Эскиз, если вы плохо рисуете сами, нанесите на поверхность с помощью копирки.
- Наносить рисунок на подготовленную поверхность уже паяльником нужно с одинаковым усилием — так на нем не будут присутствовать пробелы.
- Не передерживайте раскаленную иглу на одном месте — дерево потемнеет сильней, чем в других местах. Это может испортить окончательный вид.
- Держите материал волокнами вниз — так по нему будет легче идти игла, не встречая препятствий и сопротивления.
Будьте всегда осторожны и помните: вы работаете с горячим инструментом. Держите его всегда на подставке: лучше лишний раз подуть на воду, но не обжечься.
Пирограф и его разновидности
В продаже можно обнаружить десятки моделей электровыжигателей от разных производителей. У каждого вида свои особенности, но все они делятся на две большие группы:
- с твердыми перьями. Выжигающие устройства с твердыми перьями могут поддерживать определенную температуру накаленности пера. При выборе выжигателя нужно учесть, что чем больше мощность, тем быстрее можно работать. Они прочные, и ими несложно пользоваться. Больше всего подойдут для изготовления крупных рисунков. В наборе идут разные насадки, с помощью которых можно выполнять разные виды работ;
- с проволочными перьями. Выжигающие устройства с проволочными перьями можно использовать для тонких и кропотливых работ по дереву.

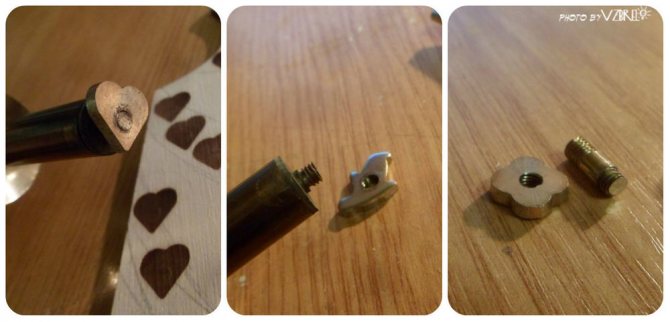

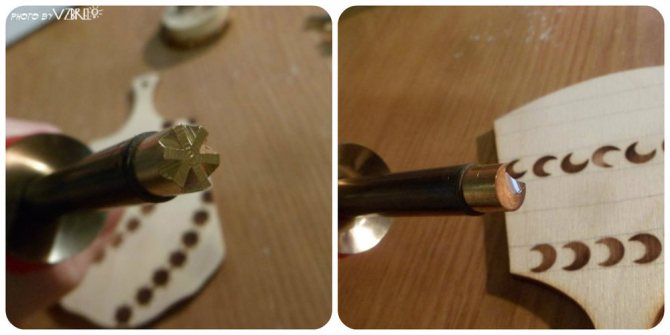

Какие насадки лучше приобретать

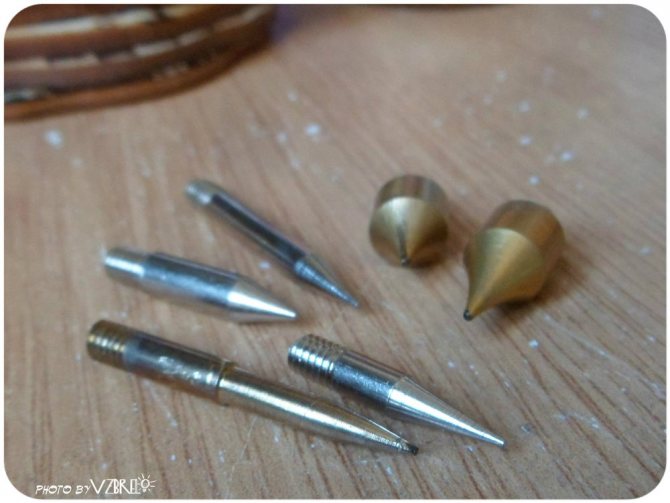

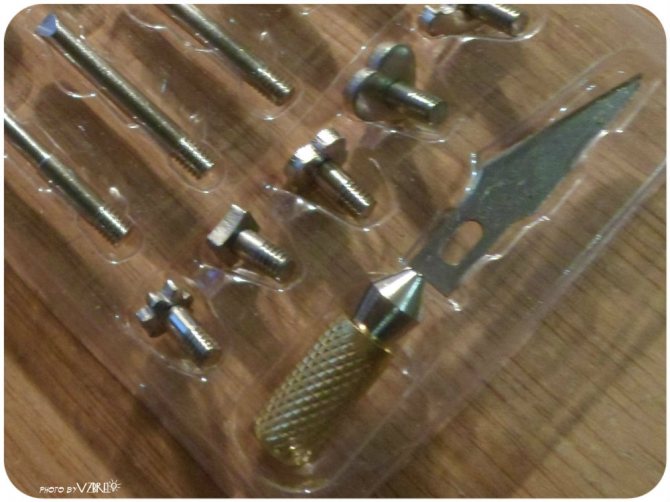

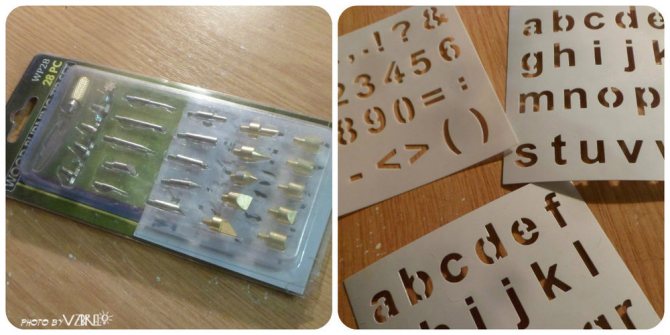

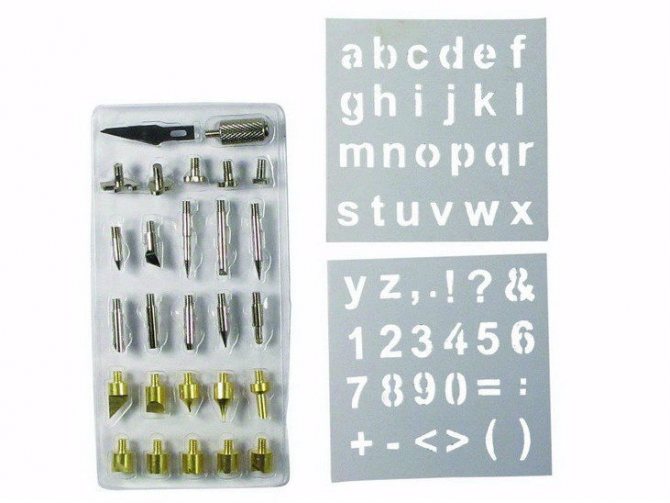

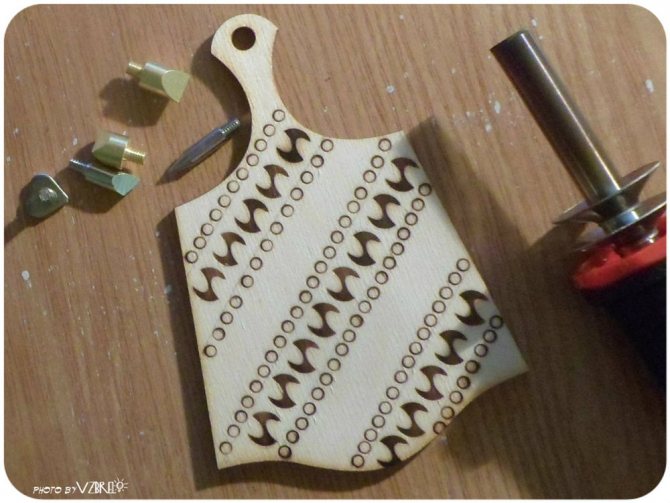

Достаточно приобрести для начала набор насадок. Вот так выглядит отличный набор, опробованный опытным путем.
Портативный электронный выжигатель представляет собой устройство для нанесения рисунка на определенный вид материала (дерево, картон, бумага, фанера, ткань). Изделие широко используется в сфере любительской пирографии, поэтому данное приспособление пользуется большой популярностью не только у профессиональных художников, но и у частных любителей выжигания картин.
Чтобы сделать самодельный выжигатель своими руками понадобится минимальный набор составляющих элементов и инструментов, которые можно использовать из домашних подручных средств или приобрести в местном хозяйственном магазине.
Как сделать выжигатель по дереву своими руками
Не у всех есть возможность приобрести прибор для выжигания. Для денежной экономии его можно изготовить своими руками.
Для изготовления выжигателя нужно подготовить паяльник, нихромовую нить, круглогубцы, 1 швейную иглу, 1 иглу от шприца, шпагу для барбекю, клей-момент, термоусадочную трубку и блок питания.
- Нужно взять шприцевую иголку и откусить круглогубцами ее нос.
- На шпагу для барбекю параллельно присоединить две иглы и намотать сверху нитку.
- Далее, конец швейной иглы сгибаем до тех пор, пока он не коснется кончика иголки от шприца.
- Припаиваем проводки от блока питания к иголкам.
- Крепко наматываем ниткой провода на шпагу.
- Торчащий деревянный низ шпаги можно отрезать.
- Пропитываем намотанную нитку клеем Моментом.
- Поверх нитки налаживаем термоусадочную трубку.
Выжигатель готов, теперь его необходимо протестировать. Для этого требуется подключить блок питания в розетку 220 В, если все сделано правильно, нити иглы должны покраснеть в течение пары секунд. Проверять устройство необходимо только на деревянных поверхностях.
Универсальное зарядное устройство
Принцип работы основан на преобразовании синусоидальной энергии бытовой сети 220 вольт в выпрямленный ток, величина которого регулируется электронным блоком.
Конструктивно схема состоит из трех частей:
- вводного устройства 220 вольт, подающего напряжение на первичную обмотку трансформатора;
- силового блока, выполненного на тиристорах и мощных диодах;
- электронной схемы управления выходным током.
Рассмотрим их подробнее. В качестве примера буду демонстрировать фотографии собственного самодельного устройства, выполненного навесным монтажом. С целью наглядности часть защитных чехлов снята.
Оно было изготовлено около 10 лет назад. Хорошо себя зарекомендовало. А его электрическая схема утеряна и мне пришлось для публикации на сайте ее восстанавливать с натуры.
Для размещения всех деталей выбран отрезок доски с резиновыми подошвами, устраняющими скользкость конструкции на проблемных поверхностях.
Схема цепей 220 вольт
На чертеже зарядного устройства блок подачи питающего напряжения выделен светло красным оттенком.
Способ монтажа
Размещение клемм и соединение проводов выполнено на гетинаксовой пластине толщиной 5 мм. Она расположена с тыльной стороны устройства, чем ограничивается случайное прикосновение к клеммам под напряжением. Однако они дополнительно закрываются пластиковым чехлом.
Подача питания
Используется шнур с вилкой, которая может вставляться в любую розетку. Напряжение 220 вольт подается на две крайние клеммы. Всего их четыре:
- левая пара используется для подключения предохранителя;
- средняя — обмотки трансформатора;
- правая — кнопки включения на 220 вольт.
Предохранитель
Установил конструкцию, взятую от списанного лампового высокочастотного приемопередатчика. Можно воспользоваться деталями от старого телевизора, радиоприемника.
Назначение
Служит для защиты зарядного устройства от случайных коротких замыканий и перегрузок.
Необходимость его установки мне подсказал своими действиями один водитель, который повторно через месяц принес мне на ремонт заводское зарядное устройство: приходилось менять тиристоры и диоды силового блока. Оказалось, что он проверяет их работу дедовским методом «на искру», кратковременно замыкая выходные контакты…
Как выбрать плавкую вставку
Защита основана на определении величины тока, которая обеспечивает длительную работу при номинальной нагрузке и кратковременных перегрузках до 10%.
Его можно посчитать зная максимальную мощность потребления и напряжение. Пришлось выбирать калибровочную проволоку для плавкой вставки экспериментальным методом: пропускать испытательный ток от нагрузочного устройства через разные образцы и наблюдать за их поведением.
Выбранная проволока была впаяна внутрь корпуса стеклянного предохранителя, а сделанный запас отложен на хранение.
Кнопка
Для непрерывной работы зарядного устройства на ее клеммы просто устанавливается стационарная перемычка. Она надежно шунтирует контакты.
Кнопка с самовозвратом создана специально для режима выжигания по дереву. Она смонтирована на рукоятке держателя струны нихрома, требует постоянного удержания при работе. Если палец отнять, то напряжение сразу снимается со всего устройства.
Считаю, что такой прием повышает Если человек поскользнулся или случайно попал в неприятную ситуацию, то рефлекторное движение руки отбрасывает предметы, которые в ней находятся. Автоматически происходит снятие напряжения 220 вольт с работающего электрооборудования.
Таким же способом я поступил со своим , убрав с него кнопку длительной работы.
Светодиоды питания
Они созданы для индикации поданного напряжения на зарядное устройство, расположены с передней и задней стороны блока, подключены параллельно через общий резистор.
Трансформатор
Сразу замечу, что конструкция создана с большим запасом мощности. Поэтому ее размеры увеличены. Можно создать зарядное устройство меньших габаритов.
Поперечное сечение магнитопровода 3,3х6,3 см.
Как выполнялся расчет
Железо имеет прямоугольный профиль. Его сечение составляет 20,8 см кв. Оно позволяет передавать мощность 430 ватт.
У меня запланирован ток на 10 ампер и напряжение 24 вольта в выходных цепях, то есть мощность 240 ватт. Запас очевиден.
КПД учитывать не буду: не критично. По первичной катушке станет протекать ток 240/220=1,1 ампера. Это позволяет вычислить диаметр провода.
d1=0.8∙√1.1=0.84 мм.
Микрометр показывает почти миллиметр.
Для вторичной обмотки диаметр проволоки составляет величину d2=0.8∙√10=2,5 мм.
На фото диаметр 1,8 мм. Площадь 2,5 мм кв. Мотал в две нитки, создав общее сечение 5 квадрат. Что вполне достаточно.
Определяю необходимое количество витков.
ω’=45/20.8=2.16 витка на вольт.
В первично обмотке их будет 2,16х220=475, а во вторичной: 2,16х24=52.
Описание конструкции
Катушки для обмоток изготовлены из электротехнического картона. Места в них достаточно. Изоляция проводов выполнена лакотканью.
После сборки на вторичной обмотке оказалось 28 вольт вместо 24 при поданном питании 220. Сказалась приближенная методика расчета и качество сборки.
Силовой блок
Монтаж выполнен на пластине гетинакса толщиной 8 мм. В его конструкцию включены:
- два тиристора КУ202Н;
- пара диодов Д242;
- выходные клеммы;
- амперметр контроля тока нагрузки.
Эта марка полупроводникового прибора просто оказалась под рукой. Для моих целей можно обойтись любым другим с меньшим напряжением в 100 вольт. Главное внимание обращайте на ток: 10 ампер.
Тиристор при работе проверяют током.
Десятиамперные полупроводники работают в составе диодного моста, выполняя роль буферного плеча для тиристоров.
Радиаторы для полупроводников
Поскольку нагрузки на мост при его работе создаются большие, то необходимо принимать меры для эффективного отвода тепла с него. Поэтому диоды и тиристоры размещаю на радиаторах со свободным подводом воздуха к ним.
Для диодов подошли радиаторы заводского исполнения, а под тиристоры пришлось делать охлаждение своими руками из толстой алюминиевой шины.
На первой фотографии видно, что для них использованы заводские зажимы от блока питания, которые позволяют вставлять штекера с проводами к держателям нихрома или подключать плоские контактные пластины с вырезами.
Амперметр
Для контроля величины тока смонтирован микроамперметр М494, взятый со списанного оборудования. Его шкала на 100 микроампер переведена на новый отсчет: 10 ампер.
Для этого просто на выходные клеммы установлен самодельный шунт из толстой латунной пластины.
Для калибровки прибора понадобилось собирать электрическую схему прогрузки, налаживать параметры шунта.
С этой целью добился, чтобы ток от нагрузочного устройства в 10 ампер, контролируемый по шкале эталонного амперметра, совпал с показаниями самодельного прибора (микроамперметра с подключенным шунтом) на отметке шкалы 100 делений.
В принципе шкалу можно переписать, но для меня достаточно наклейки с обозначением 10 А. Легко посчитать, например, что 50 делений — это пять ампер. То есть просто показания делим на 10.
Во время наладки прибора его стоит проверить на всех контрольных точках. Однако слишком высокая точность для наших измерений не требуется.
Сам шунт при наладке экспериментальным путем приходится изменять по длине или ширине: его можно просто подпиливать надфилем.
Схема управления работой тиристоров
Электронный блок моего зарядного устройства питается электрической энергией от вторичной обмотки трансформатора ТР1. Она:
- выпрямляется;
- стабилизируется;
- преобразуется генератором;
- трансформируется на два потока;
- подводится индивидуальными магистралями к цепям управляющих электродов тиристоров.
Принцип работы подобной схемы подробно изложен в статье . Ознакомьтесь. Здесь то же самое, но отличия заключаются в элементной базе и ее настройках.
Выпрямление
В схеме используется диодный мост, выполненный сборкой КЦ402Ж. Специально искать его нет смысла: использовал то, что было рядом. Он выпрямляет ток величиной 0,6 ампера. Этого более чем достаточно для работы схемы управления.
Стабилизация напряжения
Чтобы обеспечить стабильный уровень питания 22 вольта потребовалось последовательно подключить три стабилитрона. Марки двух разглядел и пометил на схеме. А третьего не помню, на корпусе надпись затерта. В принципе это не важно, ибо при наладке зарядного устройства их все равно придется подбирать самостоятельно или воспользоваться сборкой КРЕН.
Фазоимпульсный генератор
Все детали и их номиналы показаны на схеме. Хочется заострить внимание на транзисторах.
КТ203
Цоколевка и обозначения показаны на картинке. Структура p-n-p.
КТ315
Транзистор структуры n-p-n. Его корпус можно спутать с транзистором КТ361 (p-n-p).
Импульсный трансформатор
Магнитоповодом служит кольцо из пермаллоя с внешним диаметром около трех сантиметров. На нем намотаны три обмотки. С другими материалами, включая феррит, не экспериментировал.
Каждая из обмоток содержит по 50 витков медной изолированной проволоки диаметром 0,2 мм. Чтобы сэкономить время монтажа мотал сразу все обмотки одним жгутом в три нитки. На начало каждого провода надел разноцветные кембрики, закрепил их одним узлом. Этим способом пометил начало каждой проволоки, что немного упрощает последующее подключение выводов трансформатора к электрической схеме: .
Готовые обмотки изолировал лакотканью и закрыл металлическим кожухом для защиты. Трансформатор сквозным винтом с гайкой закрепил на стеклотекстолитовой плате.
Наладка импульсного трансформатора
При монтаже в схему первичная обмотка выбирается произвольно и подключается к выходу фазоимпульсного генератора.
Остальные две обмотки монтируются с учетом полярности ее концов. Здесь пригодятся обозначенные узлами начала жил. Их выходы служат для подачи тока высокочастотного импульса на тиристор через цепь управляющего электрода.
Монтаж этого участка следует выполнять внимательно. Чтобы схема нормально работала нельзя допускать ошибки. Если есть осциллограф, то им следует сравнить соответствие сигналов, выдаваемых первичной обмоткой и полярность импульсов, поступающих на управляющий электрод каждого тиристора. Это облегчит нормальное регулирование величины тока через клеммы силового блока.
Раскаленный нихром — это довольно уникальный режущий инструмент. Он прожигает, а не пилит-режет древесину, проходит через нее в любом направлении.
При задании рабочих режимов важно определиться с:
- техникой безопасности;
- способом монтажа проволоки к выводам нагрузочного устройства;
- приемами ее нагрева до раскаленного состояния.
О безопасности
Возможность возгорания
Работа с раскаленной проволокой сравнима с пользованием открытым огнем. При ней образуется много дыма.
Если поблизости имеются легковоспламеняемые вещества, то возможно из возгорание. Поэтому необходимо соблюдать правила пожарной безопасности, иметь под рукой огнетушитель и другие средства тушения огня.
Когда работа проводится в мастерской, то нужна эффективная система вентиляции и отвода дыма. Проще оборудовать рабочее место на открытом воздухе вдали от предметов, способных воспламениться. На нем не будет лишней резервная емкость с водой и ведром, песок для тушения огня.
Обращение с проволокой
Всегда необходимо учитывать то обстоятельство, что раскаленный нихром случайно может прикоснуться к телу человека. Чтобы этого избежать необходимо:
- работать только в устойчивом положении;
- на ногах должна быть обувь с подошвой из антискользящего материала;
- защищать открытые участки тела одеждой;
- постоянно контролировать создаваемую траекторию движения раскаленной проволоки.
Подключение нихрома
Удобство работы выжигателем зависит от способа крепления проволоки из нихрома к держателям электродов. Для домашнего мастера проще всего выполнить этот узел винтовым зажимом с барашковой гайкой.
Ток накала нити
Длина проволоки нихрома зависит от применяемой технологии, она может меняться в различных пределах. Короткая нить используется для мелких, точных работ, а длинная позволяет быстро вырезать большие заготовки.
Толщина нихрома тоже влияет на величину тока. Обычно приходится работать той проволокой, которую удалось приобрести.
Во всех этих случаях необходимо выставлять ток зарядного устройства, который раскаляет нихром до состояния, способного легко прожигать древесину. На его величину влияет электрическое сопротивление подключенного участка. Поскольку оно меняется, то приходится регулировать нагрузку на зарядное устройство по цвету раскаленного металла и контролировать величину тока по амперметру.
О технике реза
На практике распространены две технологии:
- создание среза, перпендикулярного основной плоскости заготовки;
- вырезание деталей под наклонным углом к поверхности обрабатываемой древесины.
Перпендикулярный срез
Заготовку с подготовленным рисунком закрепляют на верстаке или стеллаже . Обращают внимание на то, чтобы подвергаемая обработке область древесины полностью выходила за края рабочего стола.
Нить нихрома подвешивают на основной держатель и располагают в вертикальном направлении. Для этого снизу проволоки на крепление контакта монтируют груз весом порядка 300 грамм. Его роль — натягивать струну до прямой линии.
Проволоку подводят к линии разметки, подают напряжение на нихром и движениями струны вверх-вниз обрабатывают заготовку.
Фигурное вырезание
Деревянная заготовка фиксируется в тисках или струбцине. На ней через подготовленные заранее трафареты наносится рисунок будущего узора.
Проволоку нихрома через держатели, захваченные обеими руками, подводят к древесине. Подают напряжение на нить и возвратно поступательными движениями выполняют срезы.
Обработанная раскаленным нихромом поверхность древесины имеет однородный черный цвет. Его можно оставить в таком виде или убрать до естественного оттенка годовых колец, создающих на дереве рисунок. Покрытие морилкой или лаками придает заготовке законченный вид.
Уникальные приемы выжигания по дереву на празднике Топора в Томске демонстрирует своим видеороликом Аслан Оздоев. Рекомендую его внимательно посмотреть.
Ничего сверхсложного в такой работе нет. Вы тоже можете изготавливать подобные вещи своими руками.
Искусство выжигания по дереву является увлечением для многих людей разного возраста и пола, поэтому в этой статье рассмотрим, как изготовить простой мини выжигатель для работы по дереву. Этот инструмент зарекомендовал себя хорошо.
Чтобы сделать мини-выжигатель нам нужен паяльник, старый ненужный блок питания от мобильного телефона или от зарядки для шуруповерта. Лучше, чтобы это был мощный блок питания, насколько это возможно. Например, хорошо подойдет для нашей поделки блок питания от iPhone для 5,1 вольт и 2 Ампера. Также понадобится шпажка от барбекю, три иглы, две из которых от шприца и еще одна любая, к примеру, швейная. Также нужны нитки, флюс и припой.
Во-первых мы должны откусить нос от иглы шприца, так как мы не будем использовать. Вы можете сделать это с помощью круглых плоскогубцев или клещей. Следующее, что нужно сделать, это прикрепить две иглы к шпажке от барбекю с помощью нитей. Это должно быть сделано таким образом, чтобы их расположить параллельно друг другу. Теперь надо согнуть конец швейной иглы таким образом, чтобы она только едва касалась кончика иглы шприца. Далее мы должны припаять провода от блока питания к иголкам, в этом случае полярность не имеет значения. Нанесите немного флюса и залуживаем места соединения. Мы должны припаять первый провод, а потом второй. Затем прикрепите провода на шпажки с помощью ниток, отрежьте лишний конец деревянной шпажки.
Мы можем сказать, что выжигательный инструмент почти готов. Чтобы сделать его более надежным, можно также пропитать нитки суперклеем и затем надеть термоусадочную трубку.
Шаг 1: Первым делом берём иголку от шприца и откусываем круглогубцами носик.
Шаг 3: Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.
Шаг 6: Затем отрезаем лишний конец деревянной шпажки.
Шаг 7: Для надёжности можно пропитать нитки супер-клеем.
Шаг 8: Натягиваем термоусадочную трубку.
Мини-выжигатель готов и работает он очень легко. При подаче тока игла от шприца начинает разогреваться, это происходит потому, что она имеет тонкие стенки. Теперь можно проверить наш инструмент. Игра накаляется, несмотря на то, что блок питания имеет только 2 Ампера и 5,1 вольт. Это отличный результат, как вы уже могли заметить, несмотря на маленькие размеры, это устройство показывает превосходный результат. Вполне можно сделать отверстие в деревянной рейке до 1 см в толщину.
Если вы любите поделки, то вам наверняка знакомо такое направление как декоративное выжигание по дереву. В этой статье описано как можно быстро и просто собрать из «подручных» средств отличный выжигатель по дереву, с регулировкой температуры накаливания греющей проволочки. Преимущество описанного варианта выжигателя в его простоте, безопасности и удобстве использования.
Ход выполнения пирографии
- Заранее подготавливаются все необходимы материалы и инструменты.
- Подбирается нужный по размеру деревянный кусок. Рисунок выполнять лучше на более гладкой стороне. Дерево по жесткости различается от 1 до 10. Соответственно к 1 жесткости относятся самые мягкие деревянные поверхности, а к 10 — самые твердые. Для первых попыток лучше использовать мягкие деревянные куски.
- Выжигатель рекомендуется разместить на специальную подставку, так как он моментально нагревается.
- Затем нужно отшлифовать кусок дерева, на который будет наноситься рисунок. Для этого можно использовать наждачную бумагу.
- Вместо непрерывных линий, необходимо наносить штрихи. На дерево нельзя надавливать очень сильно, иначе будет трудно управлять карандашом, а затем стирать лишние линии.
- Не нужно торопиться быстрее сделать работу. Выжигание по дереву сам по себе долгий кропотливый процесс. Для новичков рекомендуется стараться использовать одинаковую силу при нанесении рисунка. Рисунок можно сделать темнее, если удерживать ручку выжигателя на определенном участке.
- Кусок дерева необходимо расположить так, чтобы волокна были направлены книзу. Это поможет облегчить нанесение рисунка, так как все время будет движение прибора вниз. Выжигая против волокон, значительно увеличится сопротивление.
Как происходит заряд аккумулятора
Аккумуляторная батарея автомобиля, питая бортовые приборы и освещение, разряжается. При работе двигателя происходит ее подзаряд за счет того, что на банки с общим напряжением 12 вольт подается от генератора через реле регулятор электроэнергия постоянного тока с разностью потенциалов 13,8÷14,5 вольта.
Мощность работающего генератора значительно компенсирует потери энергии аккумулятором. Но не полностью. Какая-то часть его емкости не восполняется поступающим током заряда. Это зависит от очень многих условий, на которые влияют разные режимы работы, создаваемые при движении автомобиля.
Поэтому периодически аккумулятору требуется проведение контрольно-тренировочного цикла, восстанавливающего начальную емкость. Его выполняют на зарядном устройстве.
Большинству легковых автомобилей достаточно поддерживать ток заряда аккумулятора в 5 ампер и иметь возможность поднимать напряжение до 15 вольт. Совсем не сложно купить зарядное устройство, но мы предлагаем изготовить его своими руками.
Чтобы иметь небольшой резерв мощности используем конструкцию прибора, способного выдавать напряжение 24 вольта и ток 10 ампер. Его же можно применять для других целей. О них рассказываем в последней части статьи.
Режущий лазер
Инструменты и принадлежности, которые потребуются для того, чтобы изготовить лазер своими руками:
Рисунок 1. Схема лазерного светодиода.
- неисправный DVD-RW привод с рабочим лазерным диодом;
- лазерная указка или портативный коллиматор;
- паяльник и мелкие провода;
- резистор на 1 Ом (2 шт.);
- конденсаторы на 0,1 мкФ и 100 мкФ;
- аккумуляторы типа ААА (3 шт.);
- маленькие инструменты типа отвертки, ножика и напильника.
Этих материалов будет вполне достаточно для предстоящих работ.
Итак, для лазерного устройства в первую очередь необходимо подобрать DVD-RW привод с поломкой механического характера, поскольку оптические диоды должны быть в исправности. Если у вас отсутствует износившийся привод, придется приобрести его у людей, которые продают его на запчасти.
При покупке следует учитывать, что большинство приводов от производителя Samsung являются непригодными для изготовления режущего лазера. Дело в том, что эта компания выпускает DVD-приводы с диодами, которые не защищены от наружного воздействия. Отсутствие специального корпуса означает, что лазерный диод подвержен тепловым нагрузкам и загрязнению. Его можно повредить легким прикосновением руки.
Рисунок 2. Лазер из DVD-RW привода.
Оптимальным вариантом для лазера будет привод от производителя LG. Каждая модель оснащается кристаллом с различной степенью мощности. Этот показатель определяется скоростью записывания двухслойных DVD-дисков. Крайне важно, чтобы привод был именно записывающим, поскольку в нем содержится инфракрасный излучатель, который нужен для изготовления лазера. Обычный не подойдет, так как он предназначен только для считывания информации.
DVD-RW со скоростью записи 16Х оснащен красным кристаллом мощностью 180-200 мВт. Привод со скоростью 20Х содержит диод мощностью 250-270 мВт. Высокоскоростные записывающие устройства типа 22Х оборудуются лазерной оптикой, мощность которой достигает 300 мВт.
Выжигаем на фанере: самый простой способ
Процесс выжигания на фанере не сильно отличается от пирографии по толстой доске.
Приобрести фанерные листы легко на любом строительном рынке. Можно попросить, и ее разрежут на куски, нужного размера. Фанера меньше весит и стоит дешевле, чем другие материалы. В ней отсутствуют вредные смолы. Выбирать нужно фанеру из березы, сосны, бука, толщиной не более 2 сантиметров.
После выбора фанеры процесс идет по уже приведенной схеме.
- Фанеру необходимо зачистить. Намочить раствором мела и воды. Дать фанере высохнуть.
- За время просушки надо выбрать эскиз, карандаш, копировальную бумагу.
- Как только фанера высохнет — начинайте переносить эскиз на фанеру.
- Включите пирограф — он должен обязательно стоять на подставке.
- После того, как пирограф раскален, а эскиз перенесен на фанеру, начинайте работу.
Процесс выжигания на фанере не сильно отличается от пирографии по толстой доске
Самому, соблюдая эту простую технологию, можно выжечь все, что угодно: от простой надписи до настоящей картины. Сделать это легче, чем кажется.
Разборка DVD-RW привода
Этот процесс должен проделываться с тщательной осторожностью, поскольку внутренние детали имеют хрупкую структуру, их легко повредить. Демонтировав корпус, вы сразу заметите необходимую деталь, она выглядит в виде небольшого стеклышка, расположенного внутри передвижной каретки. Его основание и нужно извлечь, оно отображено на рис.1. Этот элемент содержит оптическую линзу и два диода.
На этом этапе сразу следует предупредить, что лазерный луч является крайне опасным для человеческого зрения.
При прямом попадании в хрусталик он повреждает нервные окончания и человек может остаться слепым.
Лазерный луч обладает ослепляющим свойством даже на расстоянии 100 м, поэтому важно следить за тем, куда вы его направляете. Помните, что вы несете ответственность за здоровье окружающих, пока такое устройство находится в ваших руках!
Рисунок 3. Микросхема LM-317.
Перед тем как приступить к работе, необходимо знать, что лазерный диод можно повредить не только неосторожным обращением, но и перепадами напряжения. Это может случиться за считанные секунды, поэтому диоды работают на основе постоянного источника электричества. При повышении напряжения светодиод в устройстве превышает свою норму яркости, вследствие чего разрушается резонатор. Таким образом, диод теряет свою способность к нагреву, он становится обычным фонариком.
На кристалл воздействует и температура вокруг него, при ее падении производительность лазера возрастает при неизменном напряжении. Если она превысит стандартную норму, резонатор разрушается по схожему принципу. Реже диод повреждается под воздействием резких перепадов, которые обуславливаются частыми включениями и выключениями устройства в течение короткого периода.
После извлечения кристалла необходимо моментально перевязать его окончания оголенными проводами. Это нужно для создания соединения между его выходами напряжения. К этим выходам нужно припаять малый конденсатор на 0,1 мкФ с отрицательной полярностью и на 100 мкФ с положительной. После этой процедуры можно снять намотанные провода. Это поможет защитить лазерный диод от переходных процессов и статического электричества.
Схема выжигателя
Схема принципиальная электрического выжигателя на основе ЭТ
В интернете, я встречал переделку таких трансформаторов, для изготовления импульсного паяльника. В случае выжигателя, потребуется минимальная переделка ИБП.
Сперва, вынимаем плату из корпуса и выпаиваем выходной трансформатор. Об этих схемах написано немало, поэтому не буду вникать в подробности. Она вполне справляется в роли электровыжигателя. Скажу только, что биполярные транзисторы MJE13003 (TUVE13007) можно заменить на более мощные по току — MJE13005, MJE13007 (последняя цифра означает рабочий ток). При выборе ИБП, нужно учесть тот факт, что он не должен иметь защиты от короткого замыкания!
Итак, сняв трансформатор с платы, его надо разобрать. О разборке феромагнитных трансформаторов написано также немало. Но, я поделюсь своим опытом. Первым делом, убираем плёнку и ножом снимаем клей на соединении сердечника. После, нагреваем в небольшой емкости воду до кипения. Но не бросаем сразу в кипяток, а нагреваем сперва теплой водой. В связи с тем что качество этих трансов, очень низкое они могут расколоться. Поэтому разогрев его немного, опускаем в кипяток оставив его там на несколько секунд. Процедуру можно повторить, и попытаться расшатать корпус намотки, а также пройтись ножом по швам ферритовых половинок. В конце концов, вам удаться его разобрать, но не спешите, делайте все с осторожностью. В моем случае, даже разбив такой транс, я не отчаялся, и соединил четыре куска сердечника скотчем. Некоторые клеят расколовшийся дольки, но и без того он и так прекрасно работает, будущим накрепко сжатым клейкой лентой.
Разобрав трансформатор, снимаем вторичную обмотку, и на ее месте наматываем 3-4 витка многожильного провода, сечением 2,5-4мм2. Для этого, подходит электрический кабель (сетевой). Предварительно снимается изоляция, и на ее месте, одевается термоусадочный кембрик, подходящих размеров. Почему термоусадочная трубка? Потому что она занимает меньше места, относительно изоляции кабеля. Теперь, наматываем четыре витка, с отводом от третьего. Напряжение на последнем витке будет составлять примерно 9,0-10,5V. Остается собрать обратно трансформатор, и вылудить выводы, как это видно на фотографиях.
Настало время заняться корпусом электровыжигателя. Для этого нам понадобится алюминевая мебельная нога. Да, да, опять мебельная! Она очень дешева (стоит меньше доллара), но самое главное она состоит из алюминия толщиной в 1 мм. Таким образом, корпус послужит термоотводом для транзисторов, которые очень сильно греются. Высота квадратной ноги =100мм. Также решается вопрос лицевой панели. Для этого, разбираем ногу, и оставляем пластмассовую заглушку с которой срезаем часть – так чтобы вместились все компоненты изделия. Дальше, радиатор для транзисторных ключей – также алюминиевый.
Я использовал пластинчатый радиатор толщиной в 5 мм. В нем уже были резьбовые отверстия, которые в дальнейшем я использовал. Но если вы найдете медную пластину, то она однозначно послужит лучшем теплоотводом. Также, можно применить любой другой радиатор подходящего размера. Дополнительно к этому радиатору, я подсоединил алюминиевый П-образный профиль – угадали, тоже мебельный, который вплотную одевается в квадратный профиль корпуса.
Как отступление – в мебельном производстве существует множество алюминиевых профильных форм. В разнообразии фурнитуры вы найдете и профиля годные в качестве радиаторов, и готовые решения корпусов. Остается немного пофантазировать и применить эти решения в радиолюбительстве.
Радиатор должен вплотную соприкасаться с корпусом! Таким образом тепло будет распределятся равномерно, с большей эффективностью по всему корпусу, не требуя громоздких радиаторов. П-образный профиль соединяется с пластиной радиатора с небольшим зазором (2-3 мм) через небольшие шайбы и далее прикручиваем этот «бутерброд» к пластине входящею в комплект импульсника. Транзисторы и плата крепятся обязательно через изолятор, также от ИБП. Корпус выжигателя предпочтительно заземлить.
Не забываем, прибор подключается к сетевому напряжению в 220V, поэтому предпринимаем все меры безопасности при сборке и наладке!
Теперь, просверливаем отверстия в пластмассовой лицевой панели, под переключатель режимов работы электровыжигателя – под провода и под светодиоды красного и желтого свечения. Светодиоды с ограничительными резисторами соединяем термоклеем, как это видно на фото.
Далее закручиваем переключатель и соединяем пайкой все провода (см. рисунок). Переключатель – П2Т-21 (советского производства, максимальной коммутируемой мощностью до 660 Вт при активной нагрузке). Надо использовать как можно более мощный тумблер, так как иначе контакты будут перегреваться! Максимальная мощность электровыжигателя достигает 70 Ватт.
К корпусу, в качестве ножек (против скольжения) приклеиваем самоклейки из пробки или силиконовые (найдутся у стекольщиков и мебельщиков). В качестве рукоятки, я применил готовую ручку от выжигателя промышленного производства. А если изготовить ее самому, то подойдет рукоятка от сгоревшего паяльника. Или вырезаем ее из текстолита, дерева с фторопластовым наконечником подходящей толщины. Крепление для нихрома – клеммы электро-колодок как раз подходят для этих целей.
Нихром для наконечников диаметром в 0,8-1,5 мм нашел на радиорынке. Подойдет и от разных нагревательных приборов. Его надо согнуть как на фотографиях и сплющить кончик при помощи молотка. Я изготовил наконечники двух типов: один из миллиметрового нихрома – для выжигания и резки, другой из полутора миллиметрового, для более грубых работ. Соответственно, второй будет эффективно нагревать в более мощном режиме работы прибора (турбо).
Провод для электрического выжигателя надо подобрать с большим сечением и наиболее гибкий. Иначе он будет греться. Естественно, электровыжигатель будет работать перерывами, примерно в 15-30 минут.
Во первых, КПД очень низкий, что приводит к большим тепловым потерям. А во вторых, рукоятка будет греться, что принуждает к цикличной работе с ним. Для более удобного пользования, советую приспособить кнопочную педаль (от швейной машины или от какого-нибудь станка) или кнопочный выключатель питания, и т.д. Дополнительные отверстия в корпусе или радиаторе, для отвода тепла, я не делал. Это остается на ваше усмотрение, в зависимости от применяемого радиатора.
Аппарат очень прост в изготовлении, благодаря готовым решениям для его сборки. Его может изготовить любой начинающий, с минимальными навыками в электронике. Главное соблюдать правила безопасности при работе с ним. Ведь температура наконечника достигает 500-600 градусов.
Если вы изготовите электровыжигатель для ребенка, то присутствие взрослого при работе с ним – обязательна. Надеюсь, он принесет радость и творческие успехи! Автор: Флорин Матиенку (flomaster).
Пирография, или выжигание по дереву, — увлекательное, интересное хобби. Его осваивают те, кто любит художественное искусство. Письмена, в которых впервые упоминаются выжженные огнем узоры, датируются 700 г. до н. э. Выжигательный аппарат был изобретен в начале XX века. Первые устройства изготавливались из стеклянной емкости, дополненной двумя резиновыми трубками. На конце одной из трубок крепился резиновый шар для нагнетания воздуха, на конце другой располагался платиновый наконечник, соединенный с рукояткой.
В середине XX века появился электрический выжигатель нового образца, ставший прототипом современного аппарата. Самобытный вид прикладного искусства стал доступен детям.
Конструкция с тех пор претерпела немалые изменения. Производители устанавливают регулятор мощности. С его помощью можно плавно настраивать температуру рабочей иглы. Это позволяет наносить узор на любой подручный материал. В продаже можно встретить модели с большим количеством насадок. За счет разнокалиберных перьев существует возможность формировать штрихи разного размера, придавать рисунку объем.
Несмотря на достаточный выбор среди заводских аппаратов, многие мастера хотят сделать выжигатель по дереву своими руками. К этому прибегают в основном опытные художники.
Часто обнаруживаются неполадки со стороны встроенного трансформатора, приходится самостоятельно решать проблему.
Некоторые мастера хотят дополнить имеющийся простенький выжигатель специальным устройством, с помощью которого можно настраивать степень нагрева иглы. В статье предоставлено практическое руководство по сборке мини-выжигателя по дереву из подручных средств.
Питание
Зависимость величины поглощенной энергии лазерного излучения от радиуса луча и типа соединения.
Перед созданием элемента питания для диода необходимо учесть, что он должен подпитываться от 3V и расходует до 200-400 мА в зависимости от скорости записывающего устройства. Следует избегать подсоединения кристалла к аккумуляторам напрямую, поскольку это не простая лампа. Он может испортиться даже под воздействием обычных батареек. Лазерный диод является автономным элементом, который подпитывается электричеством через регулирующий резистор.
Система питания может быть налажена тремя способами с различной степенью сложности. Каждый из них предполагает подпитку от постоянного источника напряжения (аккумуляторы).
Первый метод предполагает регуляцию электричеством при помощи резистора. Внутреннее сопротивление устройства измеряется путем определения напряжения во время прохода через диод. Для приводов со скоростью записи 16Х вполне достаточно будет 200 мА. При повышении этого показателя существует вероятность испортить кристалл, поэтому стоит придерживаться максимального значения в 300 мА. В качестве источника питания рекомендуется воспользоваться телефонным аккумулятором или пальчиковыми батарейками типа ААА.
Преимуществами этой схемы питания являются простота и надежность. Среди недостатков можно отметить дискомфорт при регулярной подзарядке аккумулятора от телефона и сложность размещения батареек в устройстве. Кроме того, трудно определить нужный момент для подзарядки источника питания.
Рисунок 4. Микросхема LM-2621.
Если вы используете три пальчиковых батарейки, эту схему можно легко обустроить в лазерной указке китайского производства. Готовая конструкция отображена на рис.2, два резистора на 1 Ом в последовательности и два конденсатора.
Для второго метода применяется микросхема LM-317. Этот способ обустройства системы питания намного сложнее предыдущего, он больше подойдет для стационарного типа лазерных установок. Схема основывается на изготовлении специального драйвера, который представляет собой небольшую плату. Она предназначена для ограничения электротока и создания необходимой мощности.
Цепь подключения микросхемы LM-317 отображена на рис.3. Для нее потребуются такие элементы, как переменный резистор на 100 Ом, 2 резистора на 10 Ом, диод серии 1Н4001 и конденсатор на 100 мкФ.
Драйвер на основе данной схемы поддерживает электрическую мощность (7V) вне зависимости от источника питания и окружающей температуры. Несмотря на сложность устройства эта схема считается простейшей для сборки в домашних условиях.
Третий метод является наиболее портативным, что делает его самым предпочтительным из всех. Он обеспечивает питание от двух батареек ААА, поддерживая постоянный уровень напряжения, подаваемого на лазерный диод. Система удерживает мощность даже при низком уровне заряда в аккумуляторах.
При полной разрядке батарейки схема перестанет функционировать, а через диод будет проходить небольшое напряжение, которое будет характеризоваться слабым свечением лазерного луча. Этот тип подачи питания является самым экономичным, его коэффициент полезности действия равняется 90%.
Схема двухстандартной оптической головки.
Для реализации такой системы питания понадобится микросхема LM-2621, которая размещена в корпусе размером 3×3 мм. Поэтому вы можете столкнуться с определенными трудностями в период припаивания деталей. Конечная величина платы зависит от ваших умений и сноровки, поскольку детали можно расположить даже на плате 2×2 см. Готовая плата отображена на рис.4.
Дроссель можно взять от обычного блока питания для стационарного компьютера. На него наматывается проволока с сечением 0,5 мм с количеством оборотов до 15 витков, как это показано на рисунке. Дроссельный диаметр изнутри составит 2,5 мм.
Для платы подойдет любой диод Шоттки со значением 3 А. К примеру, 1N5821, SB360, SR360 и MBRS340T3. Мощность, поступающая к диоду, настраивается резистором. В процессе настройки рекомендуется соединить его с переменным резистором на 100 Ом. При проверке работоспособности лучше всего использовать изношенный или ненужный лазерный диод. Показатель мощности тока остается таким же, как и на предыдущей схеме.
Подобрав наиболее подходящий метод, можно модернизировать его, если у вас есть необходимые для этого навыки. Лазерный диод нужно размещать на миниатюрном радиаторе, чтобы он не перегревался при повышении напряжения. По завершении сборки системы питания нужно позаботиться об установке оптического стекла.
Как правильно выжигать на дощечках: рождение первых шедевров
Как и говорилось, для этого потребуется следующий инструмент:
- эскиз (он может быть любым, какой больше понравится);
- дощечки (сосна, липа, береза, ясень, клен);
- огнеупорная подставка под пирограф (обязательно!);
- пирограф.
В зависимости от необходимости и особенностей рисунка меняйте насадки, которые всегда держите под рукой
- Подготовить дощечку. Зачистить ее мелкой шкуркой. Натереть водно-меловым раствором. Дать дощечке высохнуть (выжигать можно только когда материал будет сухим).
- Перенести на дощечку выбранный эскиз.
- Включить пирограф. Дождаться пока перо накалится и покраснеет.
- Далее с одинаковым нажимом вести пером по контуру и всем элементам эскиза, чтобы появлялась четкая темно-коричневая полоса (или — черная, если хотите).
- Выжигание закончено, когда будут прорисованы все части эскиза, и он превратится в полноценный рисунок.
В зависимости от необходимости и особенностей рисунка меняйте насадки, которые всегда держите под рукой. Эта технология для начинающих позволяет быстро научиться мастерству пирографии.
Размещение оптики
Для создания коллиматора рекомендуется извлечь оптическую линзу из китайской лазерной указки. При этом луч будет иметь диаметр не менее 5 мм, что является слишком высоким показателем. Стоковая линза коллиматора сокращает диаметр луча до 1 мм, но для настройки такого лазера придется потрудиться. Это обусловлено небольшим фокусным расстоянием, что затрудняет регуляцию ширины луча.
Если вам все же удастся настроить стоковую оптику, лазер сможет легко разрезать полиэтиленовые пакеты и моментально лопать воздушные шары. При наведении на древесную поверхность луч прожжет ее, словно паяльник. Главное — не забывать о технике безопасности при использовании.
Выжигаем картины с помощью трансформатора
Перевёл alexlevchenko92 для mozgochiny.ru
Бегущие по небу разветвления молний – очень красивое и одновременно жуткое явление. Когда же молния бьёт в какой-либо предмет, то оставляет на нём красивые и замысловатые узоры. Так почему же не воспользоваться свойствами электрического разряда и не нарисовать картину своими руками, используя для этого обыкновенный трансформатор.
Для того, чтобы сделать подобную самоделку, нам понадобится:
- Вентилятор;
- Небольшой сосуд с водой;
- Кисти;
- Трансформатор;
- Удлинители (необязательно);
- Соединительные кабели;
- Ведро или подставка;
- Древесина;
- Вода;
- Пищевая сода или соль.
Автор не несёт никакой ответственности за вред причиненный воспроизведённой поделкой.
Шаг 1. Источник питания
Прежде чем начинать работу необходимо раздобыть источник питания. Сделаем его из двух старых трансформаторов.
Шаг 2. Поиск подходящей древесины
Для того, чтобы создать необычную картину необходимо найти подходящий тип дерева. Подойдет любой тип, но я настоятельно рекомендую поэкспериментировать с различной толщиной, породами и текстурами древесины. Исходя из опыта, могу сказать, что лучшим материалом для таких картин выступает тонкая фанера. Всё потому, что тонкий верхний слой поглощают водный раствор, создавая условия для прохождения разряда.
Шаг 3. Увеличиваем проводимость древесины
Для того, чтобы обеспечить хорошую проходимость электрического тока по дереву, необходимо нанести тонкий слой воды. Сама по себе вода не является хорошим проводником, поэтому добавим в неё либо пищевую соду, либо соль. Одна столовая ложка пищевой соды на стакан воды даёт отличный результат. Нам необходимо сделать хорошую «пропитку» поверхности. Важно помнить одно – от количества воды будет зависеть конечный результат.
Шаг 4. Подключаем трансформаторы
После того, как нанесли раствор на дерево, подвесим заготовку на время. Подключаем положительные и отрицательные выводы трансформатора к каждому из концов фанеры. Отличной идеей будет подключить вентилятор. Это не только предотвратит любые возгорания, которые обычно возникают во время обжигания, но и даст возможность визуально увидеть результат прохождения разряда.
Шаг 5. Выжигание
Теперь, когда всё успешно установлено, самое время начать процесс выжигания. Подключаем трансформатор и видим, как электричество проходит по дереву. Следует отключить трансформатор, как только две линии от каждого из проводов соединятся вместе.
Шаг 6. Очистка и отделка
После обжигания древесины её нужно отшлифовать. Всё, что вам нужно сделать – это убрать с неё обугленный материал. Очистим древесину с помощью потока воды. Для защиты рисунка можно покрыть поверхность тонким слоем лака.
Спасибо за внимание!
(A-z Source)
mozgochiny.ru
Характеристики ЧПУ выжигателя с нихромовой нитью по дереву:
Одноименная программа для управления. Подробнее о нашей Программе ->
Машина автоматически включается перед началом нанесения картины и сама отключается по окончании, регулирует накал выжигающей головки.
Нанесение рисунка растровое (построчное), оттенки создаются за счет скоростей. Для каждого оттенка пиропринтер подбирает нужную скорость, поэтому по темным элементам рисунка он движется на пониженной скорости, а светлые на повышенной.
Без дополнительной самостоятельной наладки машинка работает с деревянным поверхностями от 4 до 10 мм.
Устройство оснащено бесконтактным датчиком, который будет отслеживать нестандартный ситуации и в случае их возникновения будет отключен. Это сводит вероятность пожара к нулю.
Технические характеристики:
- Размер рабочего поля: 42 х 40 см (легко увеличить до 90 х 40 см)*
- Потребляемая мощность: 150 Вт
- Питание 110 В/220 В (переключатель на задней стенке блока)
- Поддерживаемые файлы: bmp, jpg, tiff, gif
- Стол в рабочем положении: 75 х 75 см
- Коробки в транспортном положении: 75 х 16 х 20 см
- Скорость (зависит от темноты рисунка):
Формат фанерки | Время выжигания |
А4 (21*30 см) | 1,5-2,5 часа |
А3 (30*40 см) | 3-4,5 часа |
А2 (60*40 см) | 6,5-7,5 часов |
панно (90*40 см) | 8,5-10 часов |
- Программное обеспечение работает на Windows XP, 7, 8, 10 (все обновления бесплатны, устанавливается на любое количество компьютеров)
- Подключение осуществляется через USB — порт
* — для увеличения рабочего поля необходимо заменить пару шпилек М8 на шпильки метровой длины (продаются в строительных магазинах и магазинах крепежа, стоимость 50-70 руб. за штуку). Мы не прикладываем длинные шпильки в ящик из-за того, что они не влезают в транспортную тару. При отправке вторым местом их часто гнули, что приводило шпильки в негодность.
Размеры
Рабочее поле — 440х420 мм (в длину можно самостоятельно увеличить до 900 мм).
Разложенный стол, который собирается из ящика составляет 75х75 см.
Легко влезает в багажник или на заднее сиденье автомобиля
Выжигатель с нихромовой нитью
Каждая единица оборудования отправляется в коробке из фанеры, которая трансформируется в стол. Для сборки вам понадобится минут двадцать и простая отвертка (или шуруповерт).
Мы даем видео инструкции по сборке и настройке оборудования на компьютере. Среди наших клиентов были девушки, которые легко справились с самостоятельной сборкой.
Что это такое?
Это творчество предполагает использование электрического тока и высокого напряжения, потому тем, кто не имеет опыта в работе с электротехникой, а также не знает мер безопасности, не стоит с головой уходить в новое увлечение. Вы должны быть уверены в своих силах, потому что этот вид пирографии требует определенного опыта и хорошего знания школьного курса физики.
5 частых вопросов о выжигании электричеством:
- Можно ли выжигать сварочным аппаратом?
Нет, ничего у вас не получится, и если, как отмечалось выше, вы учили физику в школе, то такая идея даже не придет вам в голову.
- Что потребуется для выжигания?
Нужен трансформатор. Большинство мастеров предложит использовать трансформатор от микроволновой печи. Он и будет главным оборудованием.
- Кто такой Лихтенберг и чем интересны его фигуры?
Фигуры Лихтенберга – так называют картины распределения искровых каналов, которые образуются на поверхности твердого диэлектрика при искровом разряде скользящего характера. В принципе, с помощью таких фигур можно определить силу разряда молнии и полярность, а можно превратить их в творческий акт. Лихтенберг подарил миру интересные визуализации растекания тока при разряде.
- Что нужно для первого опыта подобного выжигания?
Для первых проб достаточно микроволновки, пищевой соды, газированного напитка, деревянной разделочной доски.
- Можно ли привлекать к такому выжиганию детей?
Нет, это опасно даже для взрослого неподготовленного человека. Картинки, полученные выжиганием электрическим током, завораживают, но сделать их сможет только подготовленный, обученный правилам безопасности взрослый человек.
Простота использования
Вам НЕ требуется проходить специальное обучение или изучать сложные программы для дорогого производственного оборудования. Чтобы выжечь картинку просто загрузите изображение в формате ВМР в программу управления, и нажмите СТАРТ. Весь остальной процесс нихромовый ЧПУ выжигатель с нихромовой нитью сделает самостоятельно. Для лучшего качества можно предварительно обработать фотографию в фотошопе.
Для этого вам не обязательно владеть фотошопом — мы даем видео уроки по подготовке фотографии.
Его не сложно собрать, для этого мы записали подробные уроки, которое предоставляется со всеми материалами. Для того что бы сейчас убедиться, что его не сложно установить смотрите сюжет ниже. Лиза справилась со сборкой за 35 минут и еще минут 10 редактировала свою фотографию.
С нашим оборудованием работают даже ученики школы и девушки. Мы сделали управление максимально простой и не требующую специальных знаний.
Весь процесс максимально автоматизирован. Вам не понадобится специальное отдельное помещение — выжигать портреты на дереве Вы можете прямо дома. При выжигании появляется легкий запах дерева, который не доставляет дискомфорт.
Очистка и отделка
Когда картина остынет, осмотрите ее. Красиво, не правда ли? Но это еще не окончательный результат. Обожженную древесину еще остается отшлифовать. Во время шлифовки уберется лишнее, в частности, обуглившийся материал. После шлифовки промойте картину под проточной водой. Чтобы защитить рисунок, его желательно вскрыть не толстым слоем лака. Некоторые художники также помещают в молнии люминесцентный материал, благодаря которому элементы картины светятся в темноте. Выглядит это шикарно!
Варианты для основы
Выжигать интересные картины, узоры можно не только на дереве. Например, интересные работы получаются в технике гильоширования. Так называют выжигание по ткани, однако используется в этой технике не трансформаторная установка, а специальный выжигатель по ткани. Для обработки подходит синтетическая ткань.
Не менее интересным может быть выжигание на коже. Для работы используются все те же инструменты, что выжигают на дереве, только мощность выставляется меньшая. Плотная основа кожи позволяет создать удивительные художественные композиции.
«Молнии» декорированы эпоксидной смолой
В декоре сегодня все чаще используются выжигательные техники на дереве в сочетании с эпоксидной смолой: так можно сделать не только фактурные столешницы, но и, например, необычной красоты напольные вазы. Используется выжигание током и на акриле, плексигласе. Но в последних двух случаях трансформатор из микроволновки уже не поможет, нужно профессиональное оборудование.
О том, какие еще бывают виды выжигания, вы узнаете из нашей статьи: «История и виды техники выжигания по дереву: струной, на спиле. Пирография для детей».
Выжигание током – интересная, но еще развивающаяся сфера деятельности. Потому у многих из вас есть возможность сделать себе имя в редкой и не самой простой области. Но так как декоративные возможности такого вида творчества велики, уверенные в своих силах и опытные в работе с электричеством люди, откроют для себя востребованное направление.
Рукоятка выжигателя.
Рукоятка жала выжигателя
сделана из корпуса маркера, в который плотно вставлен прямоугольный кусок фольгированого текстолита с двумя дорожками. Можно использовать двухсторонний текстолит. К этим двум дорожкам с одной стороны припаяны латунные штыри с болтиками от обычной штепсельной вилки 220V, к болтикам которой прикручивается жало из нихромовой проволоки. С другой стороны к дорожкам текстолита припаяны концы провода, идущие к вторичной обмотке трансформатора. И вся эта конструкция находится внутри корпуса маркера. Штыри из корпуса маркера должны выступать на некоторое расстояние, чтобы дистанцировать нихромовое жало и корпус маркера для предотвращения его оплавления. То есть жало не должно располагаться непосредственно близко к пластмассе корпуса маркера.
Как правильно работать
Легко заметить, что рабочий инструмент выжигателя по дереву напоминает обычный карандаш, потому и техника работы с ним мало чем отличается от обычного рисования. Важно только не забывать, что «карандаш» очень горячий.
Весь процесс работы можно представить в виде нескольких простых шагов.
Подготовка
Надо выбрать дощечку, на которую будет нанесен рисунок. Ее поверхность должна быть ровной и гладкой. Для выравнивания древесину циклюют, обрабатывают наждачной бумагой.
Хорошим материалом для выжигания, особенно начинающему мастеру, будет фанера. Она дешевле, ее поверхность практически готова к работе, достаточно только выровнять ее шкуркой.
Нанесение рисунка
Тем, кто имеет навыки рисования, справиться с подобной работой несложно, более того, мастера могут обходиться без эскиза, работая сразу выжигателем. Начинающим же можно посоветовать подобрать подходящую картинку в интернете, распечатать ее и перенести на рабочую поверхность. Тут пригодится старая проверенная временем копировальная бумага, масштабировать изображение можно методом переноса по квадратам.
Для начинающего мастера стоит выбирать простые рисунки, не изобилующие мелкими деталями. Кроме того, лучше сразу изготавливать что-то конкретное, не какую-то абстрактную дощечку, а, к примеру, фанерную подставку под микроволновку, которую можно украсить растительным орнаментом.
Выжигание
Разогретым жалом выжигателя начинают наносить рисунок по заранее обозначенным линиям. Ручку инструмента держат как обычный карандаш.
Нанесение рисунка начинают с внешних контуров. Прямые линии выполняют быстрыми движениями без нажима. Сделать акцент, провести жирную черту несложно, надо просто немного уменьшить скорость передвижения выжигателя. На криволинейных участках надо держать инструмент перпендикулярно поверхности дощечки, не допуская излишнего нажима.
Обратите внимание! Если имеется несколько близко расположенных линий, не стоит пытаться провести их как можно быстрее, древесина должна остыть, иначе могут прогореть и промежутки между ними.
Оттенок линии можно менять в достаточно широких пределах. Этого несложно добиться, меняя температуру жала, форму рабочего инструмента (в случае сменных насадок) и угол наклона.
Финальная обработка
Полностью готовое изображение обрабатывают мелкозернистой наждачной бумагой. После покрывают слоем мебельного лака, при желании частично или полностью раскрашивают.

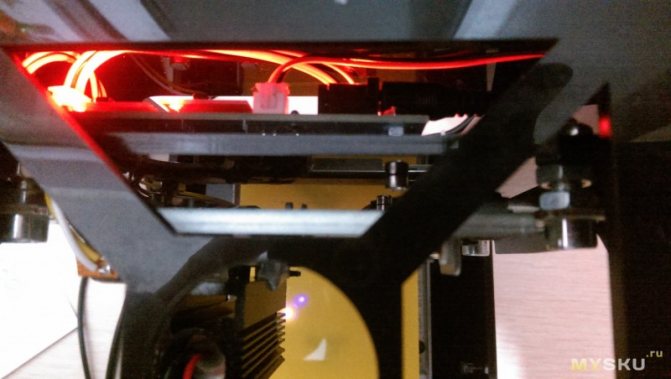

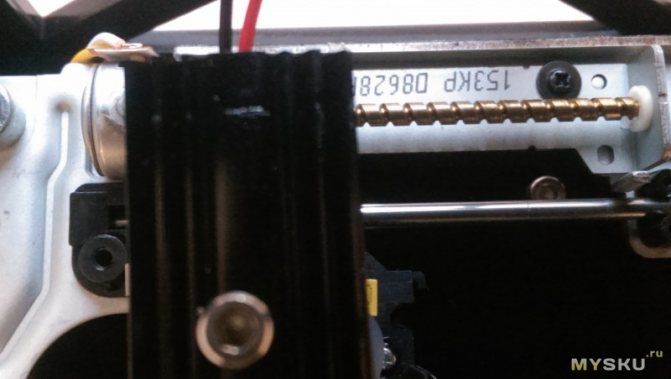

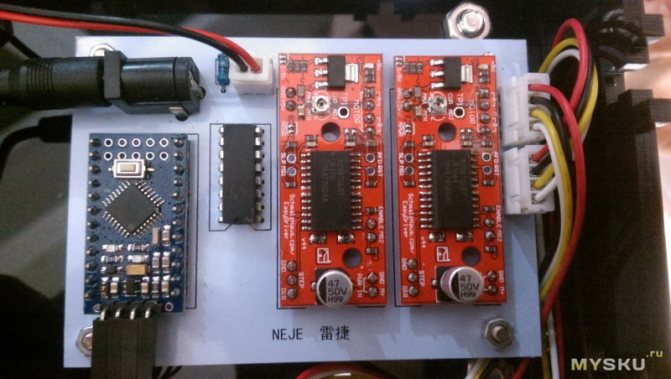

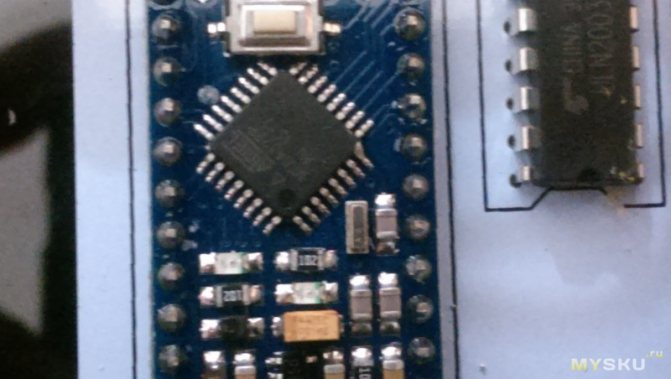

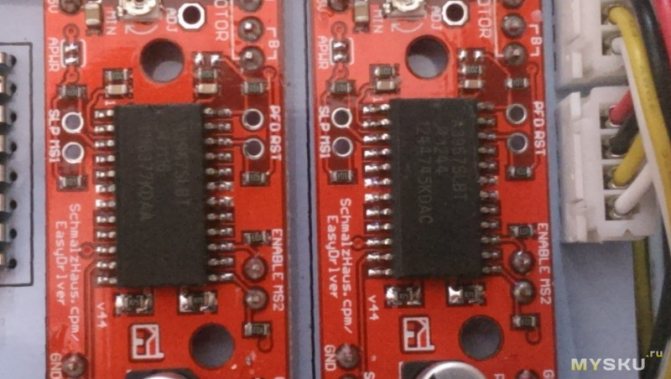

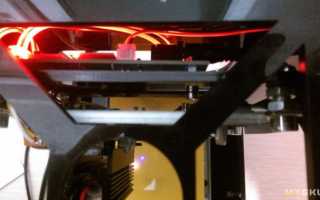

Подводя итоги:
Свои функции устройство выполняет на твердую 4 с плюсом.
- Программное обеспечение простое, интуитивно понятное, есть огрехи, но в целом очень неплохо.
- Довольно долгое время гравировки, обусловленное маломощным диодом, это конечно, печалит, но за пятнадцать минут реально создать благодарному клиенту уникальную (или не очень) гравировку на добрую память.
- Запах, это беда. Но тут по другому никак..
- Мобильность- взял под мышку и понес куда хочешь. Но и тут минус в малой (3 смX3 см) рабочей области.
- Малое энергопотребление.
Единственное опасение вызывает неизвестное время до снижения эмиссии диода, однако на тао я уже видел модули на такие адруино подобные выжигатели в пределах 400-600 рублей. Ну, доставка конечно, На али 970 с доставкой.
Так что лично я приобретением вполне доволен. Читал все негативные отзывы касательно магазина Gearbest, выражаю надежду, что все однажды изменится в лучшую сторону, так как цены там вполне демократичные, и очень неплохой ассортимент товара.
Напоследок видео работы гравера. Берегите глаза
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
PyroPrinter — гордость наших инженеров
На разработку у нас ушло два года и труд 5 инженеров. Мы провели сотни тестов и выжгли тысячи изображений, максимально упростили процесс управления устройством, прежде чем закончили разработку этого нихромового выжигателя. Все это для того, чтобы каждый раз при изготовлении дощечки Вы получали изображение высокого качества. Такие изделия практически не отличаются от работы художника, который может трудиться над картиной в течение недели. Пайропринтер создаст А4 высокого качества за 2 часа.
Такой бизнес становится популярным в Германии, Украине, Казахстане, России и ряде европейских стран. Уже более 25 человек из России, СНГ и Европы купили нихромовый выжигатель с ЧПУ для создания своего домашнего бизнеса и успешно изготавливают картины на заказ.
Способы создания изображений
Принцип создания рисунка выжиганием заключается в том, что часть древесины обугливается, темнеет, тем самым контрастно выделяется на общем светлом фоне. Работая с очень тонким инструментом, можно писать картины на дереве.
Существуют различные технологии пирографии, многие из них отличаются сложностью и требуют специального оборудования. Среди прочих:
- обработка открытым пламенем;
- обжиг с использованием глиняного трафарета;
- выжигание горячим песком;
- выжигание трением на токарном станке.
Это достаточно сложные техники, для создания же шедевров пирографии в домашних условиях лучше всего подходит электрический прибор. В устройстве такого выжигателя по дереву высокая температура жала создается благодаря протеканию сквозь него электрического тока.
Промышленность выпускает различные модели выжигателей, поэтому начинающему мастеру несложно выбрать подходящий инструмент. Кроме того, имея навыки работы с паяльником, подобное устройство можно собрать самостоятельно.
Подготовка источника питания из микроволновки
Найти старую микроволновку, которая уже давно вышла из строя или пылится в чулане за ненадобностью, несложно.
Если подходящего варианта не оказалось ни у вас под рукой, ни у знакомых, б/у устройство можно купить на радиорынке за копейки.
Итак, микроволновку нашли, теперь самое время подготовить трансформатор с нее. Аккуратно извлекаем его из прибора. На трансформаторе имеется две обмотки:
- первичная – намотана толстым проводом;
- вторичная – намотана тонким проводом.
Сеть необходимо подключить к обмотке первичной – две клеммы располагаем рядом и к ним подаем 220 Вт. Подача электричества может осуществляться как через предохранитель, так и напрямую. Если выберите второй вариант, следите, чтобы трансформатор не перенагревался. Другие два вывода необходимо подключить с другой стороны: один – к корпусу (его можно припаять), второй – к штекеру. Вот и все, наше устройство готово. Оно очень простое. Кстати, в дальнейшем его можно вложить в коробочку пластиковую, а провода подключить к кнопкам. Так работать с трансформатором будет намного удобнее и, главное, безопаснее.
