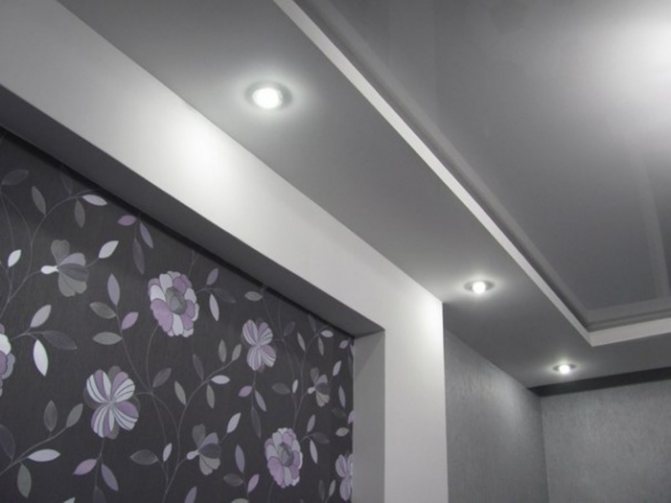

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по потолку или стене можно получить яркое освещение, независимо от того, что светильники обладают невысокой мощностью.
Точечные светильники устанавливаются в различных системах подвесных потолков. Распределив их в специальных отверстиях потолка с определенным интервалом можно добиться достаточной яркости освещения.
Конструкция приборов и разновидности
Основная область применения точечных светильников — подвесные и накладные системы, включая гипсокартонные плиты, в которых предусмотрено определенное расстояние между черновым потолком и новой конструкцией. Эта пустая полость используется для размещения задней части устройств, проводов и других электротехнических элементов. Светильники могут крепиться к потолку и стенам. Нередко их используют для декорирования шкафов, осуществления подсветки открывающейся дверцы.

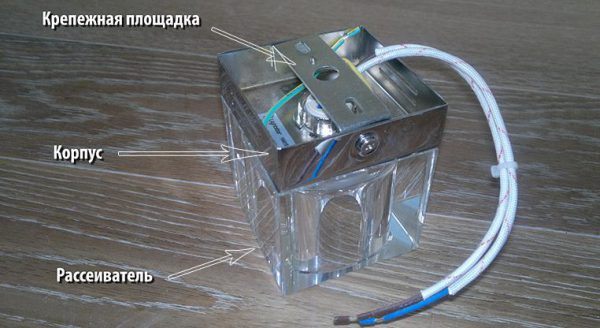

Любой точечный светильник состоит из нескольких основных элементов:
- корпус устройства с лапками, дополненными пружинами и использующимися для крепления патрона;
- отражатель, позволяющий задавать направление светового потока;
- декоративная панель, крепящаяся снаружи;
- источник света.
Внешняя панель производится из пластика, дерева, металла: именно она видна на потолке или стене. Обычно декорированные панели имеют круглую форму, но нередко производятся квадратными, многоугольными, в виде звезды, треугольника и т. д., аналогично с цветом панели. Главная функция элемента — декорирование светильника и ограничение площади устройства.
Осветительные приборы делятся на два основных типа: накладные и встраиваемые. Для фиксации первых используются специальные клипсы, что упрощает монтаж точечных светильников на горизонтальные и вертикальные поверхности. Главное отличие связано с тем, что декорированная панель находится не на одном уровне с потолком или стеной, а частично выступает от него. Это массивные приборы, которые не подходят для малогабаритных комнат.
Встроенные точечные изделия помещают в заранее проделанные отверстия. Они полностью в них утопают и не выступают за пределы потолка, стены или корпуса мебели.
Все без исключения светильники классифицируются по типу используемых источников света и бывают:
- галогенные;
- люминесцентные;
- светодиодные.
В зависимости от выбора источника света изменяются эксплуатационные характеристики прибора.
Галогенные лампы экологически безопасны, имеют более продолжительный срок эксплуатации по сравнению с обычными с нитью накала. Свет получается ярким, приближенным к естественному, поэтому подходит для чтения, выполнения работы и отдыха. С другой стороны, главными недостатками называют высокое энергопотребление и неустойчивость к перепадам напряжения.
Люминесцентные лампочки позволяют уменьшить затраты на энергосбережение так же, как и светодиодные. Стоимость последних выше, но они характеризуются большей долговечностью. По сравнению с лампами накаливания люминесцентные источники затрачивают меньше электроэнергии (приблизительно на 80 %). При эксплуатации ламп помните, что внутри колбы содержится небольшое количество ртути, поэтому нужно проявлять осторожность.
В светодиодных точечных устройствах используются стеклянные или пластиковые рассеивающие линзы, за которыми спрятаны LED-диоды, излучающие белый свет. В зависимости от цветовой температуры световой поток получается холодным белым или теплым желтым. Изделия способны выдерживать перепады напряжения до 60 В. Высокая стоимость в сравнении с остальными источниками света нивелируется продолжительными сроками эксплуатации.
Что такое точечный светильник
Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:
- корпус;
- провода;
- патрон (может быть электрическим);
- фиксаторы (2 шт.).
Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.
Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.
Цены на точечные светильники
точечные светильники
Устройство и выбор точечных светильников

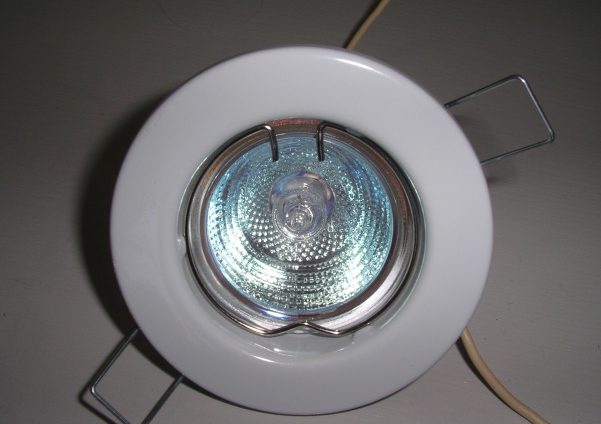

Светильники, в которые вкручивают галогенные лампы, имеют меньший размер. Если сравнить с обычными изделиями, то такие приборы освещения меньше в два раза. Галогенные лампы служат в два-три раза дольше простых.
Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.
Таблица. Соответствие светодиодных лам и ламп накаливания.
| Светодиодные лампы, Вт | Соответствие лампе накаливания, Вт |
| 1,8 | 10 |
| 3 | 30-40 |
| 4 | 35-40 |
| 4,2 | 45 |
| 5 | 50-55 |
| 5,4 | 55 |
| 6 | 55-65 |
| 7 | 65-75 |
| 8 | 70-80 |
| 9,5 | 80-90 |
| 10 | 70-80 |
| 12 | 90-100 |
| 14 | 140-150 |
Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.
При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно
Материалы для монтажа
Перед установкой накладных или встраиваемых точечных светильников убедитесь в наличии следующих материалов:
- работоспособный осветительный прибор (желательно проверить);
- источники света (выбранный тип лампочек с цоколем, подходящим для патрона светильника);
- провода;
- клеммные колодки для соединения отрезков проводов, специальные гильзы;
- изоляционная термоусадочная лента, трубки;
- выключатель.
При выборе кабеля для организации будущей электропроводки рекомендуется обращать внимание на два важных параметра — устойчивость к высоким температурам и негорючесть.
Одна из подходящих марок проводов — медный и жаростойкий РКГМ с двумя слоями изоляции. Он не будет гореть, выдерживает эксплуатацию в жару, что позволяет монтировать его в саунах и банях. Наружная изоляция выполнена в виде обмотки из стекловолокна, а внутренняя — из кремнийорганической резины.
Расстояние от проводки до потолка
Четких требований, регламентирующих расстояние от кабеля до ПВХ-пленки нет. Оптимальная дистанция подбирается с учетом ряда факторов:
- общей высоты потолков;
- способа монтажа разводки;
- вида крепежного профиля;
- мощности кабелей и осветительных приборов;
- высоты софитов;
- качества ПВХ-пленки;
- уровня перепада плит перекрытия.
При подборе оптимальной дистанции нужно руководствоваться не только эстетическими соображениями, но и нормами безопасности — а они гласят, что расстояние от кабеля до пленки должно быть не менее 3 см.
Также при планировании проводки нужно учитывать особенности ПВХ-потолков. Так, если пленка имеет шов, то осветительный прибор не должен находиться вблизи шва, расстояние до стыка должно быть не менее 15 см.
Дистанция от стены до источника света должно быть более 20 см.
Требования к монтажу
Подвесные потолки производятся из частично горючих строительных материалов — пластиковых панелей, натяжных полотен или листов, содержащих в составе МДФ. По этой причине роль противопожарной безопасности первостепенна. Придется учесть некоторые нюансы — от качественной и надежной коммутации проводов до температуры нагрева источников света.
Если эксплуатируются галогенки или лампы с нитью накала, обязательно используйте провода, не поддерживающие горение. Они сильно нагревают ближайшее пространство, поэтому провода должны быть защищены подходящей изоляцией, а натяжная поверхность — отделена термокольцом и светоотражателями. Игнорирование рекомендаций приводит к нарушению изоляции и короткому замыканию.
Рабочая температура зависит от мощности источника света. По сравнению с галогенками для одинакового уровня освещенности требуется менее мощная светодиодная лампа.
Подготовка

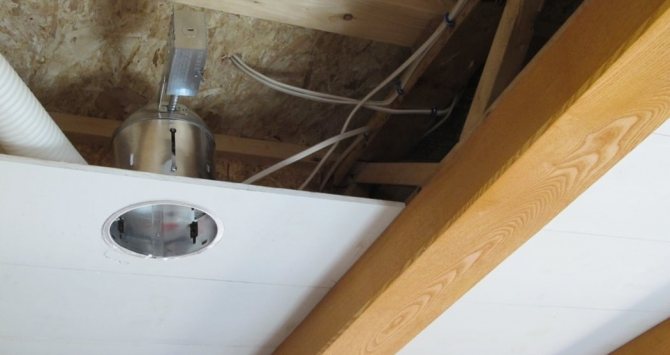

Если вы решили установить светильник в подвесной потолок, нужно знать, что все монтажные работы выполняются до монтирования подвесного потолка, и согласно схеме подключения.
Необходимо определиться на какой высоте и в каком месте будут расположены осветительные приборы.
Заранее рассчитайте количество светильников, распределите пространство потолка для их монтажа. Нарисуйте схему, чтобы было понятно как подключить. Подумайте о мощности осветительных приборов, учитывая материал подвесного потолка. Возможно, вам понадобится трансформатор.
К местам предполагаемого монтажа потолочных осветительных приборов, нужно заранее подвести провода. Проводка будет проходить через гофрированные трубки, чтобы не соприкасаться с каркасной подвесной конструкцией. В каждом случае понадобится схема.
Схемы подключения к 220 В
Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.
Последовательное подключение
Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.
Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.
Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.
Схемы параллельного подключения
Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.
Параллельное подключение реализуется двумя вариантами:
- Лучевой способ — каждый светильник имеет отдельную пару проводов.
- Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.
Лучевое
Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.
Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.
Шлейфное подключение
Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.
Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.
Алгоритм практических действий
1. Перед началом электрических работ необходимо обесточить кабель:
- отключите выключатель (автомат);
- проверьте напряжение. Оно должно отсутствовать;
2. Изучите инструкцию, предлагающуюся к комплекту осветительного прибора и согласно предложенной схеме, разберите светильник;
3. Корпус осветительного настенного прибора со специальными отверстиями для крепления светильника приложите к стене в месте, где планируете его установить;
4. Карандашом отметьте отверстия;
5. Отложите корпус прибора в сторону;
Внимание! Если корпусная часть имеет некруглую форму, его обязательно необходимо выровнять по профильному уровню перед тем, как начать разметку. В противном случае висеть прибор будет неровно.
6. С помощью перфоратора (если стена кирпичная или бетонная) или дрели (если стена газобетонная или гипсокартонная) оформите отверстия, учитывая и глубину, и диаметр используемых крепежных элементов.
- если стена кирпичная или бетонная, подойдут дюбели
- если стена гипсокартонная или имеет вид пластиковой панели, крепится прибор с помощью молей;
- легко делаются отверстия перфоратором, если стена изготовлена из кирпича или бетона;
- в случае, если стены гипсобетонные или газобетонные, используют обыкновенную дрель.
7. Зафиксируйте основание (корпус) прибора на стене;
8. Подключите осветительный прибор к электрической сети, используя клеммник. Он размещается внутри светильника;
На заметку. Если скрыта электропроводка, то кабель должен помещаться внутрь прибора через специально созданное отверстие.
9. Проверьте работу после подключения.
Полезно знать.Напряжение настенных бра должно быть рассчитано на 220 Вт. Если же случилось так, что напряжение значительно ниже, необходимо будет предусмотреть скрытое размещение блока питания, необходимого для его качественной работы.
Этапы монтажа
Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.
Расположение точечных светильников
Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.
Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.
Прокладка провода
Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.
Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.
Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.
Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.
Для коммутации проводов нужны гильзы. В идеале они должны быть медными, еще лучше — лужеными. Чтобы выполнить надежные соединения, воспользуйтесь обжимным прессом. По надежности с данным способом может сравниться пайка с оловом. Согласитесь, первый вариант проще. При отсутствии пресса можно взять электромонтажные плоскогубцы, а если нет таковых, подойдут кусачки.
Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.
Подготовка отверстий
Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.
Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.
Подключение точечных светильников
Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.
Закрепление
Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.
Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.
Где делать распаечные коробки?
По ПУЭ 2.1.23. распределительная коробка должна располагаться таким образом, чтобы доступ к ней был свободным. Согласно СП 76.13330.2012, недоступной коробка может быть лишь в том случае, когда провода внутри нее соединены сваркой, либо гильзами.
Поэтому лучше устанавливать распаечную коробку ниже уровня натяжного потолка. Чтобы установщики при монтаже натяжного потолка не пробили проводку, на стене нужно сделать пометки в местах пролегания кабеля (если он скрыт).
Не всегда в процессе ремонта происходит замена проводки. Если кабель еще в нормальном состоянии, а схема разводки светильников остается неизменной, то натяжной потолок могут установить поверх существующей проводки.
В этом случае распределительная коробка может оказаться за натяжным потолком.
Результат такого монтажа будет напрямую зависеть от качества существующей проводки. В закрытом пространстве между плитами перекрытия и ПВХ-пленкой нет резких перепадов температуры и уровня влажности, отсутствует возможность механических повреждений.
Если разводка электрики выполнена правильно и качественно, то гипотетически она может выдержать 10–20 лет без эксцессов. Но все же существует вероятность того, что в процессе эксплуатации натяжное полотно придется снимать, чтобы провести ремонт проводки.
Категорически не стоит устанавливать распределительную коробку на линии пролегания крепежных профилей. В этом случае при ремонте придется снимать не только край полотна, но и откручивать профиль. Обратно в те же отверстия его прикручивать нельзя (вылетит, не выдержав нагрузки) — следовательно, придется сверлить новые отверстия. А это не только дополнительные финансовые затраты, но и лишняя пыль и грязь, которая осядет на обоях и натяжном потолке.
