Как собрать мансардную крышу: основные этапы
Проекты двухскатных мансардных крыш набирают в настоящее время все большую популярность. Причина кроется в возможности решить некоторые проблемы нехватки жилой площади, причем без вложения больших средств. И только от формы крыши зависит, в какой мере можно будет использовать мансардный этаж, и будет ли он пригоден для использования как жилое помещение.
Двухскатная мансардная крыша – это отличный вариант для получения достаточно большого пространства жилого помещения. Сразу оговоримся, что данная конструкция в производстве несколько сложнее стандартной крыши. Применение современных строительных технологий позволяет разрешить многие из проблем, связанных с возведением.
Общее строение
Конструкция крыши сложна и может быть представлена несколькими обязательными элементами. К ним относятся:
- стропила (стропильные ноги);
- стойки;
- подкосы – длинные горизонтальные столбы;
- затяжки;
- обрешетка и контробрешетка;
- кровельный материал того или иного вида;
- скаты;
- конек и ендовы;
- желоба для сбора влаги – водоотливы и другие.

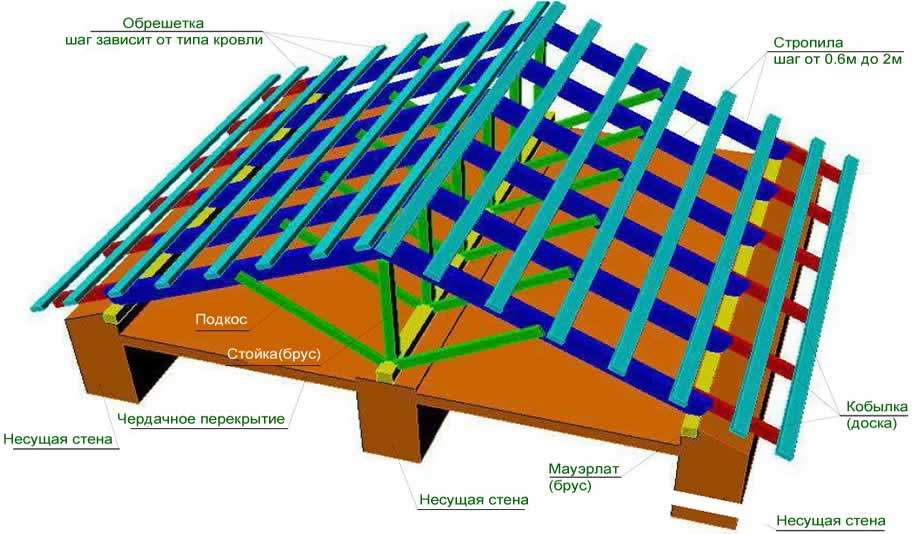

Наслонные стропила
Каждая из частей важна в общем ансамбле и выполняет определенные функции. Чтобы лучше представить себе устройство крыши познакомимся с каждой из ее частей более подробно.
Пользователи часто ищут:
- Расстояние между стропилами
- Стропила из доски 50х100
Деревянная классика
Чаще всего несущая конструкция крыши выполняется из древесины: досок и брусьев. Достоинства такой стропильной системы очевидны – это доступность материала, простота монтажа и подгонки, легкий вес. Дешевле всего обходится простой обрезной пиломатериал. Обструганная древесина камерной сушки стоит дороже, зато она менее подвержена деформации и воздействию вредителей. Клееная древесина — отличный, но дорогостоящий материал, поэтому из нее обычно делают наиболее ответственные фрагменты стропильных систем. Деревянные двутавровые балки можно использовать для изготовления стропил или прогонов. Лежни, мауэрлаты, стойки, ригели и другие элементы следует выполнять из пиломатериалов.
Ссылка по теме: Вальмовая крыша своими руками – расчеты
Скат – плоская наклонная сторона крыши
Как правило, обращая внимание на кровлю того или иного строения, первое, что предстает взору стороннего наблюдателя и имеет название скатов. Их основная функция – сбор осадков и защита дома от ветра. В связи с этим большое значение имеет угол наклона плоскости относительно горизонта. При малой его величине снег не будет полностью сходить при оттепелях, что приведет к значительному возрастанию нагрузки. При большом угле наклона высока будет ветровая нагрузка на кровлю.
В зависимости от наличия скатов крыши бывают:
- плоские;
- скатные.
Количество скатов может быть различно. Во многих хозяйственных постройках, особенно расположенных на границах участка, предпочитают изготавливать односкатные крыши, имеющие уклон в одну сторону. Такая кровля удобна в изготовлении и проста в обслуживании. Некоторые жилые дома также оснащают подобными кровлями.
Стропильная система и её элементы
Более традиционной для нашей страны считается двускатная кровля с параллельными скатами, имеющими уклон в разные стороны. Место стыка плоскостей крыши называют коньком. Части стен по торцам здания, расположенные непосредственно под скатами и имеющие треугольную форму называют фронтонами. У двускатной крыши их два. Как правило, они лишены водоотливов, но имеют козырьки.
Кроме указанных выше существует еще несколько видов крыш в зависимости от количества скатов. Среди них можно выделить:
- четырехскатные (вальмовые и полувальмовые) кровли;
- многоскатные (шатровые, щипцовые);
- двускатные с ломаными скатами, называемые мансардными.
Есть в строительстве и крыши, скаты которых не имеют плоской формы. Их называют коническими.
Крепление стропил

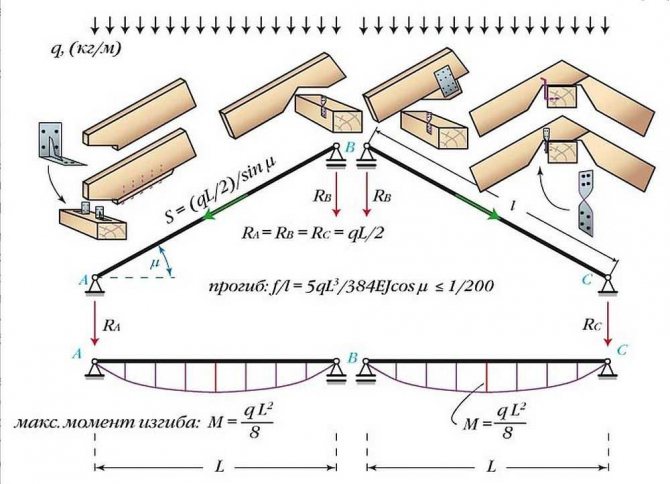

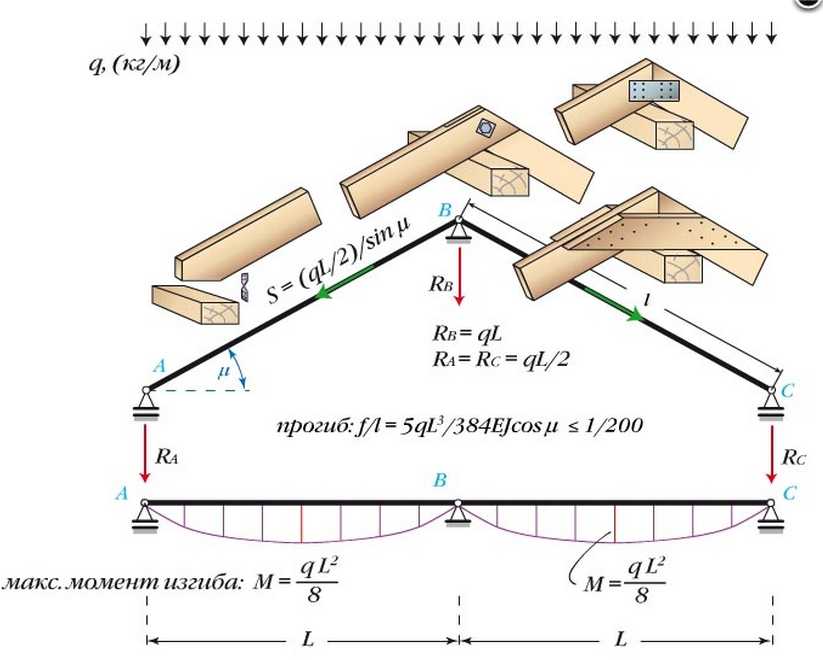

Способ крепления стропильных конструкций зависит от размеров крыши. Традиционные плотницкие соединения достаточно сложны в исполнении и отнимают у мастеров много времени. Сегодня крепление стропил между собой, к мауэрлату, подкосам, стойкам все чаще выполняют с помощью специальных металлических крепежных элементов для деревянных конструкций: пластин, уголков, кронштейнов, болтов и шпилек. Для небольших крыш простой конфигурации можно использовать гвозди и саморезы с обязательным применением накладок из фанеры. Места соединения резьбовых элементов укрепляют шайбами или полосами, предотвращающими врезание болтов в древесину.
Коньки и ендовы как стыки скатов
Плотно соединить скаты между собой очень сложно. В связи с этим для стыковки их по углам применяют коньки и ендовы. Они помогают изолировать места продольных стыков, предотвратить проникновение влаги в подкровельное пространство.
Читайте также:
Устройство коньков менее сложно. Для их изготовления достаточно максимально близко свести кровельные материалы на скатах и накрыть их специальными коньковыми элементами, которые изготавливают из всех материалов, используемых для покрытия крыш. Более сложным элементом считается внутренний угол между скатами ломаных крыш, называемый ендовой. Сложность в его монтаже связана с большим объемом влаги, стекающей со скатов.
В зависимости от формы и угла наклона плоских частей кровли влага может стекать по ним в водоотливы и, частично, в ендовы. Несмотря на небольшой ее объем, проникновение воды под крышу чревато отрицательными последствиями для всей его конструкции.
Преимущества конструкции для мансарды ↑
Обычно среди большого количества преимуществ в первую очередь отмечают:
- большую экономию стройматериалов и рабочих ресурсов,
- отсутствие необходимости в тяжелой спецтехнике, что, естественно, напрямую связано с экономией бюджета для строительства дома.
Однако часто за перечислением достоинств в технологическом плане забывают об их видимых эстетических достоинствах.
- При сохранении выверенных пропорций без каких-либо преград можно реализовать архитектуру дома традиционной формы.
- Если же убрать какие-то свесы, то в считанные секунды можно стать свидетелем рождения стильного современного эффектного дома.
Двухскатная крыша может обеспечить довольно-таки большой запас высоты для мансардного помещения – просто нужно увеличить ее высоту.
Внутреннее строение
Из подкровельного пространства крыша представляет собой достаточно сложную несущую конструкцию, имеющую наклонные, вертикальные и горизонтальные элементы крыши. Для их изготовления используют, в основном, хорошо просушенные деревянные брусья или доски, соединяя их определенным образом. Вместо обработанных деталей могут быть применены натуральные столбы небольшого диаметра.
В основе традиционной двускатной крыши лежит равнобедренный треугольник, длина основания которого больше длины каждой из боковых сторон. Использование геометрических законов позволяет получить высокопрочные фермы, легко справляющиеся с нагрузкой, приходящейся на крышу от кровельного материала, осадков и ветра.
Стропильная система
Основной частью крыши служат стропила – длинные толстые столбы, брусья или сколоченные попарно доски, соединенные своими торцами под определенным тупым углом. В зависимости от длины этих деталей, определяемой, прежде всего, размерами строения, над которым строится крыша, определяют их минимальное сечение. Для этого удобно использовать таблицу:
Обратите внимание, сечение стропильных брусьев или досок зависит от расстояния, на которое они отстоят друг от друга. Увеличение шага установки столбов ведет к росту нагрузки, приходящейся на каждую ногу, что требует увеличения ее размера в сечении.
Опорные торцы стропильного бруса должны надежно лежать на стенах предварительно построенной коробки. Здесь так же кроется определенная сложность монтажа. Чрезмерная нагрузка на стены может привести к их разрушению, поэтому необходимо осуществлять предварительные расчеты данного параметра и компенсировать их.

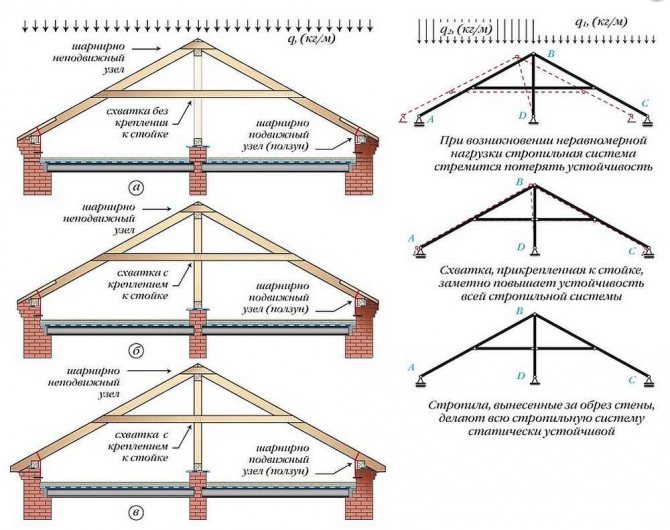

Затяжка, стойка и подкосы

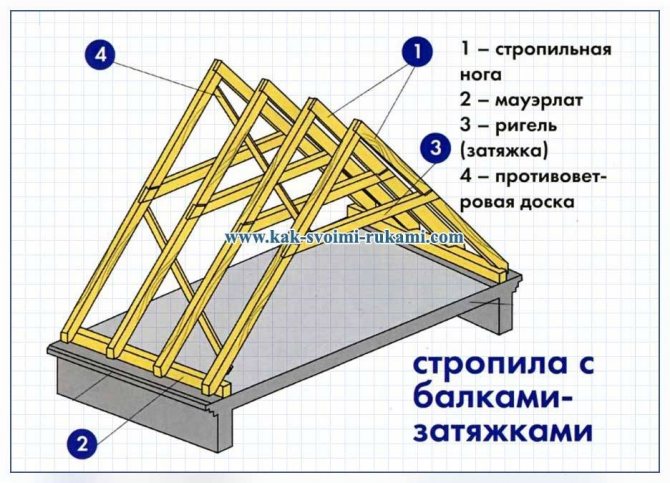

Простым способом уменьшения давления опорных торцов стропил может служить установка специальной связки между ними – затяжки, представляющей собой длинный брус, столб или сколоченные между собой доски, к которым присоединяют нижние части скошенных деталей. Такой вариант возможен лишь в одном случае – при изготовлении неэксплуатируемого подкровельного пространства – чердака.
Упрочнение треугольника из стропильных столбов и бруса-затяжки достигают постановкой внутренних вертикальных и наклонных деталей. Короткая вставка, соединяющая точку соединения стропил и горизонтальной части фермы называют стойкой. Столбы малого диаметра или обрезки доски, упирающиеся в наклонные доски, именуют подкосами.
Готовые стропильные системы
Конструктивные возможности традиционных стропильных система ограничены геометрическими параметрами пиломатериала, используемого для их изготовления. Для перекрытия значительных проемов часто используют деревянные фермы-полуфабрикаты — готовые стропильные конструкции с наклонными подкосами и вертикальными стойками, соединенными между собой зубчатыми пластинками. Стандартные фермы используются для сооружения бесчердачных одно- или двухскатных крыш с небольшим уклоном ската. Под заказ изготавливают фермы для сооружения крыш с мансардой. Монтаж таких изделий происходит быстро, но нужно иметь в виду, что для работы может понадобиться строительный кран.
Читайте также
В режиме реального времени: от аванса до строительства
2019 г. — Наши новости и достижения
Проект интерьера дома вне времени: Творческий! Смелый! Эстетичный!
2018 г. — Наши новости и достижения
Как мы работаем с интерьерами.
Чем подшить?
Для подшивки свесов используют деревянную и пластиковую вагонку, сайдинг из ПВХ, обрезную доску, панели из древесно-полимерного композита, профнастил с полимерным покрытием.
Панели из ПВХ — самый популярный сегодня материал для отделки софитов. Панели недороги, устойчивы к погодным факторам, легко монтируются и не нуждаются в дополнительной обработке. Уход за этим материалом несложен: раз в несколько лет софиты моют водой с добавлением антистатика. Панели имеют разную ширину, богатую цветовую гамму, гладкую или перфорированную поверхность с уже готовыми вентиляционными отверстиями.
Деревянная доска — традиционный, проверенный веками материал для защиты карнизного свеса. Главным недостатком такого решения является необходимость периодической обработки древесины защитными средствами.
Способы крепления подшивки к крыше
Существуют два способа подшивки свесов кровли. По стропилам. Элементы софита можно закрепить непосредственно к стропилам, повторяя угол их наклона. В этом случае вагонку или обрезную доску прибивают прямо на стропила. Неровные поверхности можно выровнять с помощью подкладных дощечек. Горизонтально. В этом случае от края стропил по направлению к стене дома устанавливают горизонтальную направляющую. Один ее край крепят к концу стропил, а другой – к доске, примыкающей к стене и закрепленной верхним краем к стропилам. В результате образуется жесткий каркас треугольного сечения. Сайдинг и профнастил крепят с помощью специального J-образного или F-образного направляющего профиля.
Материал подшивки можно уложить вдоль стены дома, но более эффектно смотрится укладка досок перпендикулярно. Сложнее всего оформить внешние углы. Если в углу дома сходятся свесы разной ширины, элементы подшивки все равно режутся под углом 45°, и линия их соединения проходит от угла крыши к стене дома. Софиты из ПВХ комплектуются различными угловыми профилями, предназначенными для соединения элементов под разными углами. Для стыковки панелей в одной плоскости имеются двойные профили или планки Н-образного сечения. Эти планки обеспечивают ювелирную точность соединения деталей софита.
