Лестничный проем: виды, размеры, устройство, оформление

В случае не одноэтажного дома одним из важнейших элементов строения становится лестничный проем. Его проектирование и правильность выполнения всех этапов работ напрямую сказывается на удобстве эксплуатации и комфортности пользования верхним ярусом здания. Кроме того, важно грамотно обустроить проем для лестницы на второй этаж, иначе может начаться деформация потолка первого, а то и его обрушение. Для того, чтобы лестничный проем в дальнейшем не доставил жильцам дома массу проблем, нужно учесть массу факторов, о которых и пойдет речь в нашей статье.

Виды лестниц и способы крепления

Разнообразие форм и размеров даже готовых решений дает возможность подобрать подходящий вариант для любого дома. Условно можно разделить на две основные группы:

• маршевые, которые, в свою очередь, подразделяются по типу конфигурации и могут быть: прямые, г-образные, п-образные, криволинейные;
• винтовые.

По типу конструкции также можно выделить несколько видов:

1. Открытые. Такие сооружения создают ощущение легкости и невесомости. Их можно размещать в комнатах.
2. Закрытые. Часто под лестницей обустраивается кладовка, шкафы. Интересным является выполнение ступеней в виде выдвижных ящиков. Как правило, такие пролеты занимают много места, но отвечают всем требованиям безопасности и комфортного передвижения.

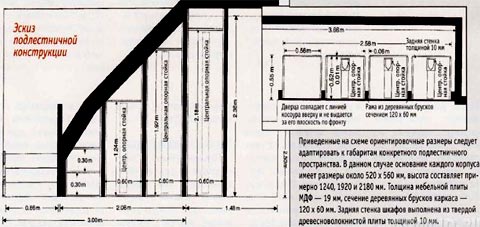

   Пример эскиза кладовки под лестницей

3. Складные. Чаще используются для перемещения в хозяйственные блоки. Основной плюс таких конструкций – не отнимают полезную площадь дома.
4. Трансформеры. Технология не стоит на месте, поэтому и такие модели имеют право на существование. Превратить лестницу в обеденный стол или кровать вполне под силу современным дизайнерам.

Эти же конструкции могут монтироваться с забежными ступенями, в классическом варианте с подступенкой, оборудоваться площадками между пролетами. Материал для лестниц на второй этаж применяется самый разнообразный от классической древесины до стекла. Выбор зависит от дизайнерской задумки, возможности крепления, размера кошелька. Немаловажным является выбор и техническая возможность фиксации конструкции. Существует четыре основных способа:

1. Косоуры. Балка с фигурными вырезами в виде гребня под параметры подступенка и проступи. В таких устройствах сбоку виден торец ступени.

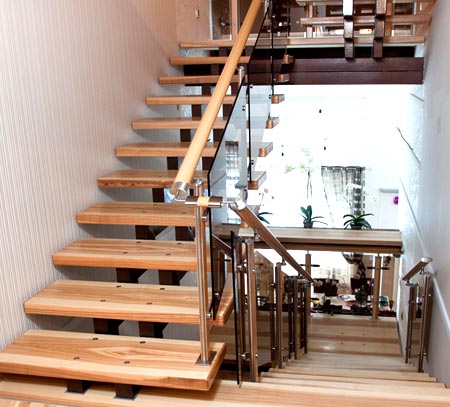

   пример деревянной лестницы на косоурах

2. Тетива. В опорных балках делаются прорези (пазы) с внутренней стороны, в которые вставляются ступени (закрываются торцы).
3. Стойка. Опорная конструкция, характерная для винтовых лестниц.
4. Больцы. От немецкого «болты». Крепление ступеней происходит за счет установки больцов в стену (лучший вариант – кирпичная кладка). Несмотря на кажущуюся ненадежность, такие конструкции способны выдерживать нагрузку до 1,5 тонны.

Какую лестницу лучше выбрать на второй этаж

Сегодня рынок предоставляет неограниченные возможности для выбора лестничных конструкций. Акцент следует сделать на форме сооружения. Главное, учесть все важные моменты.

Среди владельцев частных домов популярность приобрели модели следующих видов:

• прямые одномаршевые;
• двухмаршевые;
• поворотные, или забежные;
• винтовые;
• модульные на косоурах или на больцах.

Основные элементы конструкций — требования к лестницам

Любая конструкция состоит из ряда деталей. Лестница не является исключением. В зависимости от типа сооружения некоторые перечисленные элементы могут не использоваться при монтаже:

1. Проступь. Опорная горизонтальная площадка для стопы.
2. Подступень. Вертикальное полотно, закрывающее пространство под опорной площадкой.

   Название элементов лестницы на второй этаж

3. Каркас (система крепления). Выбираются в зависимости от типа лестницы: косоуры, тетива, стойка, больцы.
4. Площадки. Они необходимы для перехода с одного марша на другой. Используются на длинных или поворотных лестницах. Иногда заменяются на ступени.
5. Ограждение. Состоит из перил и опорных стоек. Для деревянных конструкций нередко используются балясины.

Перемещение между этажами должно отвечать нормам безопасности и быть комфортным. Для этого разработаны строительные нормы. К основным требования можно отнести:

1. Ширина проема. Средняя величина от 900 мм, для винтовых – от 800 мм. Разрабатывая чертеж лестницы, следует продумать занос по лестнице мебели. Насколько это востребовано и технически возможно будет осуществить. Для одновременного перемещения двух человек ширина берется 1250 мм.

   Схема с размерами ширины проема лестницы на второй этаж

2. Угол уклона лестницы. Должен лежать в диапазоне от 33˚ до 45˚. Оптимальным считается 38˚.
3. Высота прохода лестницы при подъеме не должна быть менее 1900 — 2000 мм.
4. Глубина проступи. Диапазон от 250 до 400 мм. При подъеме ступня должна на 70% находиться на проступи. Это обеспечивает комфортное и безопасное перемещение. Ширина забежных ступеней винтовой конструкции может уменьшаться до 180 мм.
5. Высота подъема находится в диапазоне от 100 мм до 180 мм. Оптимальным считается 110-150 мм.
6. Лестничный марш рекомендуется оборудовать от 3 до 18 ступеней. Большее количество потребует обустройства переходной площадки.
7. Высота ограждения должна быть 1200 мм.
8. Материал для проступи берут износостойкий.
9. Конструкция должна выдерживать вес нескольких человек одновременно.
10. Высота ступеней, как и глубина в рамках одной конструкции, не должна меняться. Это обеспечит комфортное перемещение между этажами. Не будет сбиваться шаг.

Предназначение

В случае строительства нового дома расположение подъемной конструкции определяется его техническим проектом. Для ее монтажа в полу оставляют проем определенных размеров, где в последствие и разместится лестничная конструкция. Однако бывают отдельные случаи, когда необходимое месторасположение лестницы не бралось во внимание хозяевами дома. Тогда нужно будет подготовить отверстие для лестницы в завершенном полу, как показано на фото. Такое возможно, если не продуман спуск в погреб, а так же если лестничную конструкцию установили в спальне и тому подобное. Поэтому понадобится вырезать отверстие в перекрытии пола, а затем по его границам вмонтировать несколько новых балок.

Расчет своими руками

Данные для расчета — алгоритм

Можно выбрать подходящий вариант конструкции, благо схемы, представленные в интернете, позволяют это сделать. Но лучший вариант – создать свой уникальный проект. Для расчета лестницы потребуются следующие данные:

• Месторасположение. Размещать в жилой зоне рекомендуется в том случае, если оба помещения отапливаются;
• Замеряется высота подъема. Берется параметр от чистового пола первого этажа до пола второго;
• Габариты лестничного проема;
• План первого этажа. На нем схематично прочертить конструкцию. Если в зоне размещения находятся окна, дверные проемы, выступы, то их детально прорисовывают с размерами и с привязкой к стенам, полу. Здесь же отмечается расположение первой ступени.

  План первого этажа со схематичным указанием лестницы

В процессе проектирования учитываются нормативные требования к лестничным маршам. На этом же этапе подбирается оптимальная система резной лестницы на второй этаж. Для уточненного чертежа понадобится рассчитать количество ступеней. Для этого высоту проема делят на предполагаемый размер подступенка (100-200 мм). Полученную цифру округляют.

Например, чистый габарит от пола первого этажа до пола второго между уровнями 2700 мм. Планируемая высота ступеней 120 мм. Получаем 2700/120=22,5 шт. Округляем, выходит 23 шт.

Для такой конструкции потребуется площадка (по нормативам рекомендуемое количество ступеней на один марш до 18 шт., оптимальный – до 15 шт.). В этом случае можно увеличить высоту подступенка, но для себя определить насколько такое передвижение будет комфортно и безопасно для членов семьи (пожилых, детей).

Вторым этапом рассчитывают глубину проступи. По нормативам длина шага среднестатистического человека лежит в диапазоне от 600 до 640 мм. Поэтому, при расчете глубины проступи из среднего показателя вычитается высота подступенка, умноженная на 2. То есть, 600 — 2*120= 360 мм. Оптимальным считается 320-350 мм.

Полученный результат можно скорректировать с помощью увеличения высоты подступенка. Благодаря этому сократится количество ступеней, не потребуется установка межмаршевой площадки, и при подъеме члены семьи не будут сбиваться с шага. Что обеспечит максимально комфортное передвижение по лестнице.

Допускается нависание проступка над подступенком, в случае если нет возможности разместить более длинную конструкцию. Схема расчета длины лестницы проста. Количество полученных ступеней умножают на глубину. В нашем случае 360*23=8280 мм. Такая длина съест много пространства, поэтому для более компактного расположения имеет смысл установить поворотную многомаршевую или винтовую конструкцию. Либо пересмотреть расчетные параметры ступеней. Не стоит забывать и про угол уклона. Он должен лежать в нормативных пределах от 33˚до 45˚.

Устройство лестничного проема в деревянном перекрытии

Последовательность изготовления лестничного проема в деревянном перекрытии следующая.

Устройство лестничного проема в деревянном перекрытии:

• а — в середине перекрытия;
• б — у стены;
• в — устройство сопряжения балок.

1. Сначала в том месте, где планируется лестничный проем, необходимо подрезать рядовую балку перекрытия. Если размеры лестничного проема должны быть больше образовавшегося после подрезки одной балки отверстия, можно укоротить еще одну балку, но не более двух.
2. Параллельно рядовым балкам перекрытия устанавливают две спаренные балки.
3. К спаренным балкам крепят короткие спаренные балки, которые формируют лестничный проем.
4. К уже установленным балкам фиксируют короткие, обрезанные: они обеспечат проему дополнительную жесткость.

Толщина и высота спаренных балок должны быть равны габаритам основных балок. Балки соединяют между собой металлическими уголками и саморезами или с помощью специального крепежного профиля.

Если лестничный проем расположен возле кирпичной стены, балки нужно одним концом закрепить в стене по рассмотренной выше технологии.

Маршевые лестницы

Рассчитать и смонтировать такую деревянную конструкцию для подъема на второй этаж своими руками вполне осуществимо и для новичков в столярном деле. Схему расчета параметров лестницы такого типа можно осуществить по формуле прямоугольного треугольника.

Где катеты (К1, К2) – высота и длина проема, а гипотенуза (Г) – длина лестницы: К12+ К22= Г2.

Например, высота проема – 3 000 мм (3 м), длина 4 000 (4 м): 9+16=25 (м2); соответственно, длина лестницы будет 5 м (5000 мм).

Количество ступеней можно рассчитать исходя из рекомендуемых нормативов. Берем за основу высоту 150 мм. Получаем: 3000/150=20 штук. Тогда глубина проступка будет 5000/20=250 мм. Если данные подставить в формулу расчета среднего шага человека, то получится: 300+250=550 мм, что значительно меньше рекомендуемого параметра (600-640 мм). В этом случае можно уменьшить высоту ступеней.

Чертеж с размерами маршевой лестницы

Еще один важный фактор, который следует учитывать при расчете и конструировании лестницы — высота прохода. У нас в примере задан параметр 3 000 мм, отнимаем от него рекомендуемый параметр 1900 мм, остается 1100 мм. Делим на высоту ступеней, получаем 1100/150= 7,33. С округлением выходит 7 штук. Остальные 13 должны размещаться под проемом второго этажа. Соответственно, его длина составит 13*250=3250 мм. Как правило, в таких случаях устанавливают поворотные конструкции.

Такие сооружения могут выполняться в двух вариантах:

• с переходными площадками;
• с поворотными ступенями.

Первый случай обеспечивает комфортное перемещение между уровнями, второй – экономит полезную площадь дома. Ширина площадки не должна быть меньше ширины марша. Полученные данные из расчетов берутся как основа для выпилки деталей. Стоит учесть, что высота ступеней складывается из высоты подступенка и толщины проступи.

Схема устройства подступенок

Соответственно, этот момент следует учесть и при подготовке косоуров. Несмотря на свою основательность, маршевые пролеты для передвижения между этажами частного дома являются наиболее популярными. Чтобы сберечь полезную площадь, под такими конструкциями нередко оборудуют кладовку в доме, гардеробную, или используют как дополнительное полочное пространство.

Для готовых перекрытий

Добиться комфортности передвижения можно увеличением угла подъема или уменьшением размеров проступи (в модульных конструкциях эта величина может составлять 16 см).

Чтобы лестница оптимально вписалась в имеющийся проем, необходимо учесть:

• Расположение его отверстия. Оптимально размещать лестничную конструкцию параллельно несущим элементам. Следует помнить, что во время установки значительно уменьшится площадь пола.
• Ширину лестницы. Для выхода в одну комнату достаточно проема 60 см. Если помещений больше, то и пространства для подхода к ним должно быть достаточно.
• Длину проема — необходимо минимум 2 метра.

Перед строительством лестницы полезно иметь в голове представление, как она впишется в обстановку. Так проще подобрать материал и тип ограждений. Вы можете вдохновляться фото дизайнеров или обратиться в нашу компанию. Специалисты помогут сделать лестницу красивой и функциональной. Наш каталог деревянных лестниц тут.

Винтовые лестницы

Там, где минимум пространства лучший вариант – винтовая (спиральная) конструкция. Рекомендуемая ширина лестничного проема 800-1000 мм. Соответственно, технический проем на втором этаже – 2000-2200 мм.

Схема устройства винтовой лестницы

Чаще всего винтовые конструкции используются как вспомогательные (переход на чердак или цокольный этаж). Для таких сооружений возможна ширина проема 700 мм, общей конструкции – 1500-1600 мм. Для проемов шириной свыше 3000 мм лучше использовать маршевые лестницы. Особенностью винтовых сооружений является конфигурация ступеней и способы их крепления. Ширина проступи должна быть: в средней части от 200 мм, в узкой – от 100 мм, в широкой – до 400 мм. Методы крепления могут быть разными, в том числе комбинированными:

• На опорный столб. Отдельно стоящая конструкция, в центре спирали располагается усиленная стойка, к которой и крепятся ступени;

  Чертеж с размерами опорного столба винтовой лестницы

• На опорный столб и стены. С помощью больцов может выполняться дополнительная фиксация ступеней к окружающим стенам;
• На изогнутую тетиву или косоусы.

Для винтовых сооружений лучше не монтировать подступенки. Их отсутствие позволяет более комфортно размещать стопы на ступенях, что обеспечивает дополнительную безопасность при перемещении. Высота пролета должна соответствовать нормам 1900–2000 мм. Обязательно наличие перил. Винтовые лестницы с забежными ступенями прекрасно впишутся в интерьер не только холла, но и комнаты. Свою популярность они получили именно за компактность. К недостаткам можно отнести – сложность перемещения габаритных предметов. Видео подборка различных дизайнов винтовых лестниц.

Варианты отделки деревянной лестницы в доме (с фото)

Существуют два основных варианта отделки лестницы в доме древесины — непрозрачная и прозрачная.

Отделка деревянной лестницы прозрачным либо полупрозрачным лаком позволяет подчеркнуть природную красоту древесины. Лакируют обычно лестницы, сделанные из ценных пород: бука, дуба, экзотических деревьев.

Различают нитроцеллюлозные лаки и лаки на спиртовой основе.

Нитроцеллюлозные лаки представляют собой растворы лакового коллоксилина, различных смол и пластификаторов в сочетании с летучими органическими растворителями.

Они быстро высыхают и отличаются высокой прочностью пленки: довольно стойки к атмосферным воздействиям. Их можно использовать и для покрытия наружных лестниц.

Спиртовые лаки — это растворы смол в летучих растворителях. Существует большое количество их разновидностей (шеллачный, канифольно-шеллачный, канифольный и др.). Быстросохнущие, легко полируются до зеркального блеска. Основной их недостаток — низкая морозо- и влагостойкость.

Древесину также можно окрашивать эмульсионными, масляными и целлюлозными красками и эмалями. Краску наносят на подготовленную сухую поверхность валиком или кистью.

После того как лестницу покрыли лаком или краской, можно облагородить ее поверхность с помощью политуры (специального состава на спиртовой или нитрооснове), натерев деревянные элементы до блеска.

Устройство

Как только Вы определитесь с размерами лестничного проема, добавьте к его параметрам еще по 50 мм. Это необходимо для дальнейшего выполнения отделочных работ. Теперь можно приступать к работе:

1. Снимите часть пола. К тому же придется демонтировать и часть потолка этажа снизу. Однако не нужно спешить выбрасывать остатки материалов — они могут понадобиться Вам для отделки конструкции;
2. Обустройство проема будущей конструкции предполагает удаление части балок, и затем их соединение с остальными балочными элементами. Балки, расположенные поперек отверстия, должны отвечать характеристикам основных балок. Конструкция крепится с помощью угольников вдоль длины сторон лестничного отверстия;
3. Потолок этажа снизу потребуется расчертить. Не забудьте прибавить к каждому из его параметров еще несколько сантиметров. Это необходимо для осуществления будущей отделки;
4. Затем зафиксируйте усилительные балки с каждой стороны проема и за пределами узких сторон будущего отверстия;
5. Опорные балки установите на домкратные стойки не ближе чем на 50 см от усилительных;
6. Сделайте отверстия в каждом из углов расчерченного плана;
7. Далее переходят к раскройке лестничного отверстия. Поднявшись на второй этаж, определите отверстия, которые были до этого просверлены. И от каждого из них нарисуйте линию, размером в 100 мм, как показано на фото. По этой линии будет проходить отверстие для поперечных балок;
8. Осуществив пропилы в этих местах, так же выполните пропилы, параллельные доскам половой поверхности;
9. Удалите выпиленные части;
10. Из полученных кусков изготавливают двойные поперечные балки. Они сделают проем конструкции намного прочнее и надежнее. Это существенно увеличит срок эксплуатации сооружения и значительно обезопасит его;
11. Зафиксируйте край поперечной балки и выпиленной части вместе, а потом соедините кронштейны и продольные балки;
12. Закрепите кронштейны на стыках между отпиленными и поперечной балками, а последнюю присоедините к торцам отпиленных балок;
13. Следуя данной строительной технологии, осуществляется монтаж еще одной балки, лежащей поперек проема сооружения;
14. В случае, когда изделие граничит со стеной, один край поперечных балок заделайте непосредственно в стену. Используя специальные строительные инструменты, на стеновой поверхности вырезают отверстия для последующего монтажа концов двойных поперечных балок.

Использование клиньев помогает предотвратить процесс расшатывания сооруженной конструкции во время дальнейшей эксплуатации изделия.

Подведем итоги

При строительстве лестницы на второй этаж важным моментом является проведение правильных замеров и расчетов проема в полу. Сделав его правильного размера, пользоваться лестницей будет удобно и комфортно долгие годы.

Собираясь сделать деревянную или металлическую лестницу своими руками нужно немало внимания уделить расчетам. Несмотря на кажущуюся простоту – лестница весьма сложная инженерная конструкция, каждый узел которой должен быть продуманным, а все вместе они должны создавать единый ансамбль.

Проект лестницы металлической/деревянной должен предусматривать учёт её функциональной и декоративной составляющей. Сделать это будет тем труднее, чем меньше у вас опыта работы подобного рода. Поскольку не каждый день мы занимаемся расчетами, то нужно подробно расписать, как сделать расчет лестницы на второй этаж частного дома. Общие принципы постройки деревянной и металлической лестницы не отличаются. Как говорится, «дьявол кроется в деталях». Именно их и рассмотрим подробно.

Стоит отметить, что обустройство лестниц в многоквартирных или административных зданиях регламентируется многими документами. Основные из них ГОСТ 23120-78 Лестницы маршевые, площадки и ограждения стальные и СНиП IV-14-84 Сборник 1-14 Лестницы.

Однако в частных домах, высота которых зачастую ограничивается двумя этажами, собственник свободен в выборе конфигурации. Хотя, безусловно, основные правила строительства лестницы должны быть выдержаны.
