Проекты лестницы на второй этаж в частном доме: сделаем своими руками

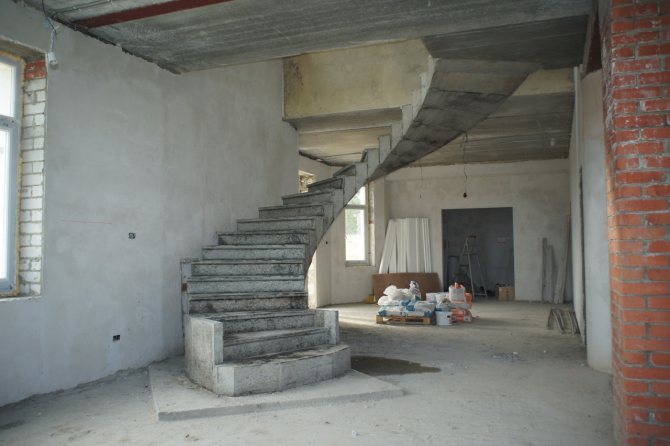

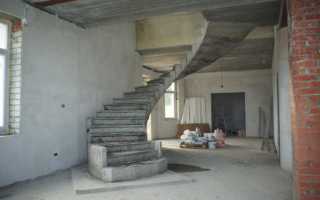

Лестницы в домах бывают очень разными. Обычная лестница с этажа на этаж выкладывается из готовых ступеней, отливается из бетона или изготавливается своими руками из досок, укладываемых на направляющие брусья. Иногда лестницы делают в виде сборных или готовых элементов.

Чертеж с размерами простой классической лестницы

Они проще в монтаже и установки, так как рассчитываются под определённые габариты и изготавливаются на месте или при помощи привлечённой фирмы, специализирующейся на такой продукции. В качестве примера можно вспомнить о винтовых лестницах, как правило, поставляющихся в готовом виде.

Лестница из металла

Сталь является очень технологичным материалом, дающим возможность создания любых изделий. Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.

Подробный чертеж винтовой лестницы из металла

Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.

Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.

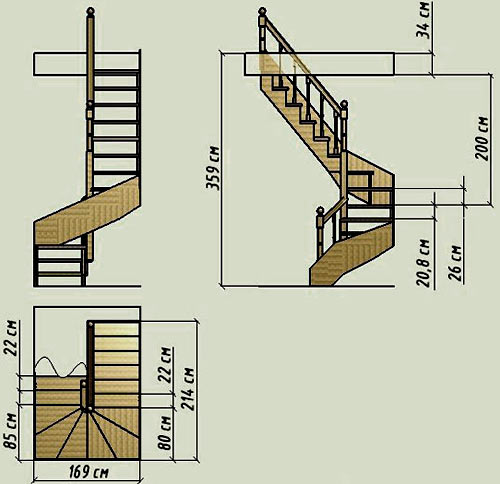

Чертеж и схема металлической лестницы на второй этаж

Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения. Длина лестницы должна быть несколько больше этой цифры.

Разнообразие стилей

Для комфортного сочетания лестницы с окружающей обстановкой, требуется тщательная проработка дизайна. Многие предпочитают самостоятельно «играть» с формой и материалом лестничного пролёта, создавая уникальный дизайн. Желательно придерживаться особенностей существующих стилевых направлений:

• классический стиль – отличается лаконичностью, прямыми формами перил с небольшими узорами;

• винтаж – искусственные потёртости, множество узоров и сложные формы;

• hi-tech – минимализм и простота конструкции в сочетании с современными материалами (полированный металл, стекло, пластик и т. д.);

• прованс– массивная лестница из натурального дерева с ковровым покрытием;

• американский стиль – небольшое количество декоративных элементов, а также сочетание светлых и тёмных тонов;

• Лофт – комбинирование классических и современных материалов (дерево с пластиком, камень с металлическими поручнями т. д.).

Также стоит учитывать место локализации лестничного пролёта. Так, массивные модели лучше смотрятся в холле или прихожей, в то время как небольшие и лаконичные варианты больше подойдут для гостиной комнаты.

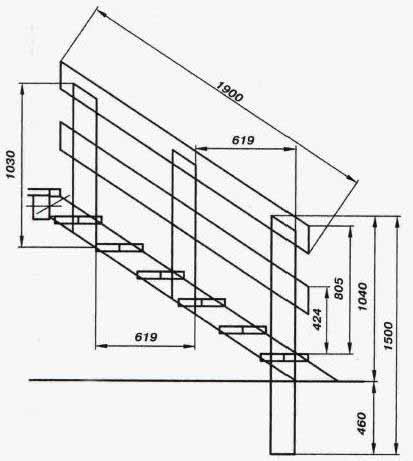

Чертёж бокового прогона

Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.

При сборке конструкции на болтах или саморезах желательно рассчитать места предполагаемых отверстий и отобразить их на чертеже.

Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом. В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.

Кроме эстетической функции, удобства пользования, от размещения ступеней зависит безопасность людей, которые станут пользоваться лестницей. Неправильно спроектированное и изготовленное изделие может привести к травмам из-за вызванного ошибкой неудобства.
