Межкомнатные перегородки из кирпича. Пошаговая кладка и устройство проемов

В строительстве кирпичного дома или другого объекта чаще всего используется кирпичная кладка в полкирпича, которая подходит для строительства внутренних перегородок, но не позволяет возводить несущие стены толщиной ≤ 380 мм согласно регламента СНиП II-22-81. Документ определяет, что минимальная толщина несущих стен для кирпичной кладки I группы ограничивается диапазоном 4%-5% от высоты дома или этажа. Если высота дома не превышает 5 метров, то несущая должна быть толщиной как минимум 250 мм, то есть, в один кирпич. Толщина же кладки в полкирпича составляет 120 мм, чего недостаточно, чтобы выдержать нагрузку веса дома. Поэтому с целью экономии материалов в регионах с теплым климатом строители идут на хитрость: несущая стена в полкирпича выкладывается с перпендикулярной перевязкой, что с учетом толщины растворного слоя 8-10 мм позволяет добиться стандартов толщины несущей стены в 250 мм.

Такая стена легко выдерживает нагрузки от веса малоэтажного дома, а внутренние стены и перегородки поднимаются обычной кладкой в полкирпича с толщиной стены 120 мм. Основные нагрузки такая стена не принимает, но легко выдерживает вес предметов декора, мебели и бытовой техники. Кроме того, кладка кирпича по такой схеме получается намного прочнее гипсокартонных или деревянных перегородок, а использование только кирпича и раствора – это экономия семейного бюджета, так как кирпича и раствора расходуется в 2 раза меньше, чем при кладке в кирпич, в полтора или два кирпича, и несомненная экономия в сравнении с расходом материалов для перегородок из других стройматериалов.

Особенности кладки стен в полкирпича

В строительстве кирпичного дома или другого объекта чаще всего используется кирпичная кладка в полкирпича, которая подходит для строительства внутренних перегородок, но не позволяет возводить несущие стены толщиной ≤ 380 мм согласно регламента СНиП II-22-81. Документ определяет, что минимальная толщина несущих стен для кирпичной кладки I группы ограничивается диапазоном 4%-5% от высоты дома или этажа. Если высота дома не превышает 5 метров, то несущая должна быть толщиной как минимум 250 мм, то есть, в один кирпич. Толщина же кладки в полкирпича составляет 120 мм, чего недостаточно, чтобы выдержать нагрузку веса дома. Поэтому с целью экономии материалов в регионах с теплым климатом строители идут на хитрость: несущая стена в полкирпича выкладывается с перпендикулярной перевязкой, что с учетом толщины растворного слоя 8-10 мм позволяет добиться стандартов толщины несущей стены в 250 мм.

Статья по теме: Как проверить качество штукатурки стен

Перегородки из блоков ячеистого бетона

Для устройства перегородок в зданиях и сооружениях применяются блоки из ячеистых бетонов (СТБ 1117-98) толщиной 100 мм, 150 мм и 200 мм, плотностью D500. Кладка перегородок осуществляется как на цементо-песчаной растворе, так и на клеевом составе. Применение блоков ячеистового бетона позволяет существенно снизить вес 1 м2 перегородки и трудоемкость возведения (один блок может заменить до 15–20 кирпичей).

За счет тонких швов (при кладке на клеевом составе) кладка высыхает намного быстрее кирпичной. Качество поверхности кладки из блоков позволяет исключить из технологического процесса отделки обязательное оштукатуривание, а ограничиться чистовой шпатлевкой. Все перечисленное обеспечивает массовое устройство перегородок с использованием блоков из ячеистых бетонов.

Высота перегородок из блоков подбирается из условия прочности и устойчивости конструкции. Длина перегородки не должна превышать 3 м при толщине блока 100 мм и 5 м при толщине блока 200 мм, при условии крепления ее к стенам с шагом 1 м по высоте и с шагом 2 м к плитам перекрытия по длине перегородки. При высоте более 3 м перегородку необходимо армировать стеклосеткой (прочность на разрыв не менее 80 кгс/пог. см.) или оцинкованной полосой 50 × 2 мм по всей длине в швах кладки. Для исключения передачи усилий от деформации перекрытий на перегородки между верхним рядом кладки блоков перегородки и плитой перекрытия устраивается зазор, который заполняется эластичной уплотнительной прокладкой (пороизол, вилотерм, минплита).

Устройство перегородок. До начала производства работ проводится предварительная разметка линии местоположения перегородки, то есть ее прокладка на очищенном перекрытии, потолке и прилегающих стенах. Для этой цели рекомендуется использовать лазерный дальномер. До укладки первого ряда блоков выполняют гидроизоляцию из рулонных водоизоляционных материалов. Основание будущей перегородки обязательно выравнивается цементнопесчаным раствором. Далее укладывается тонкий слой раствора, на который, выставляя по уровню, монтируют первый ряд блоков перегородки. Крепление перегородок к несущим конструкциям перекрытия может осуществляться с помощью Т-образных анкеров или анкерами из полосовой оцинкованной стали. Крепление перегородок к несущей стене может выполняться с помощью стальных анкеров, которые закладываются в горизонтальный шов каждого второго ряда блоков (рис. 3).

Если перегородка примыкает к несущей стене, в которую предварительно не установили стальные анкеры, соединение стен выполняется с помощью соединительных элементов типа «L» (рис. 4).

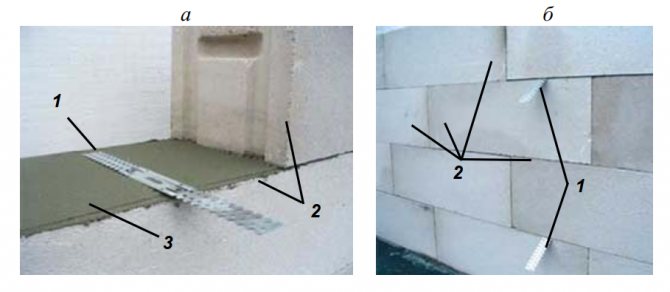

Рис. 3. Крепление перегородок к несущей стене стальными анкерами: а – закрепление стального анкера в горизонтальном шве; б – расположение стальных анкеров по высоте несущей стены; 1 – стальной анкер; 2 – блоки ячеистового бетона; 3 – слой кладочного раствора

Рис. 4. Соединение перегородок к несущей стене с помощью соединительных элементов типа «L»: 1 – соединительный элемент типа «L»; 2 – несущая стена; 3 – возводимая перегородка; 4 – крепежные элементы (гвозди или распорные дюбеля)

Такое решение применяют, если для возведения перегородок используются блоки, размеры которых отличаются от использованных для возведения стен.

Разница в высоте блоков может привести к тому, что горизонтальные швы в стенах и перегородках не будут совпадать и использовать простые соединительные элементы будет невозможно. Для применения загнутых соединительных элементов их необходимо соответствующим образом прикрепить к стенам. В зависимости от используемых блоков это можно сделать с помощью гвоздей или распорных дюбелей.

Кладка перегородок ведется так же, как и кладка несущих стен. Работы выполняет звено каменщиков в составе: 4-й разряд – 1 человек; 2-й разряд – 1 человек.

Проемы в перегородках могут перекрываться как типовыми железобетонными брусковыми перемычками, так и при помощи монтажной деревянной опалубки, то есть монолитными перемычками, армированными стержнями арматуры.

Строительство и перевязка стен в полкирпича

Основное преимущество, которое выявляет кладка кирпича – нет необходимости усиливать основание пола, даже деревянного. Сам процесс кладки основан на поднятии стен таким образом, чтобы лицевая сторона стены состояла из ложковых поверхностей кирпича. Ложок – это длинная боковая сторона кирпича, тычок – короткая боковая сторона, постель – широкая верхняя и нижняя поверхность изделия.

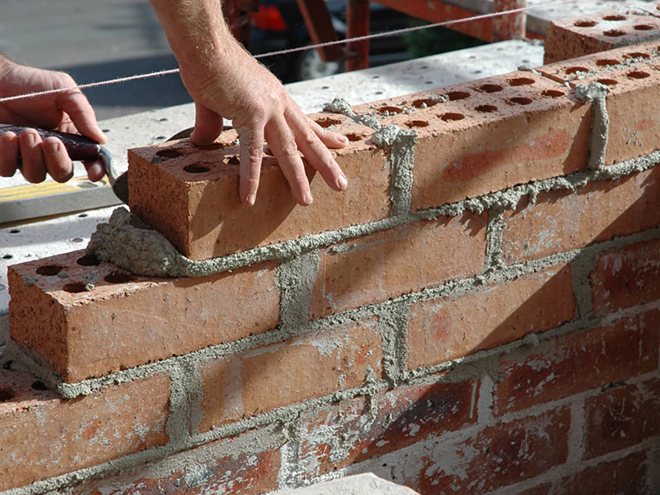

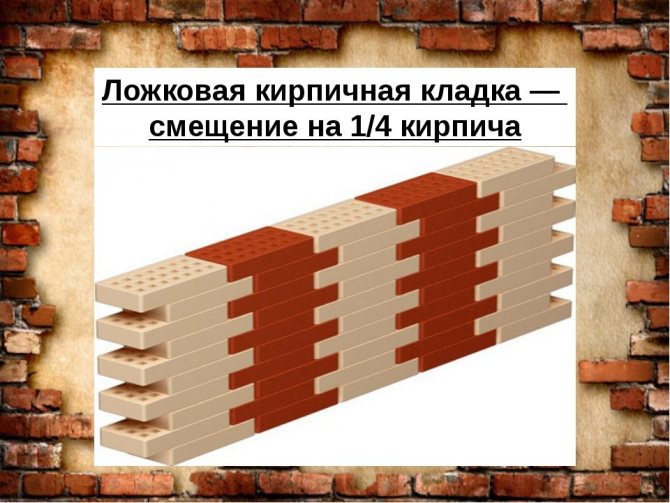

Кладка в полкирпича осуществляется в один ряд, в шахматном порядке, на цементно-песчаный раствор. Вертикальные растворные швы между кирпичами не должны выстраиваться в одну линию, чтобы не уменьшить прочность кладки и стены. Без штукатурного слоя толщина стены получится 120 мм. Несущая способность такой стены невелика, но, если существует необходимость использовать стену в полкирпича как несущую (например, для опирания стропильной системы или межэтажного перекрытия), нужна предварительная экспертиза и разрешение от архитектурных региональных или городских служб. Стандартное ограничение по весу для таких стен – до 130 кг.

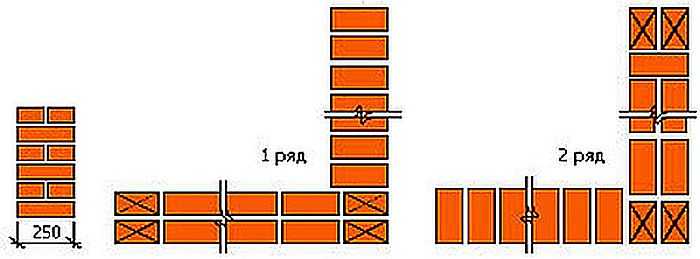

Для перевязки кладки в полкирпича с несущей стеной примыкание выкладывается таким образом, чтобы торцовая поверхность несущей стены была тычковой, а внутренней — ложковой. Количество трехчетвертных кирпичей рассчитывается, исходя из толщины несущей стены. Примыкающие ряды выкладываются через один. Если толщина несущей стены — полтора или два кирпича, с уложенным по схеме «ложок – тычок» первым рядом, то следующий ряд укладывается по схеме «тычок — ложок», и т.д.

Где еще можно применять кладку в половину кирпича:

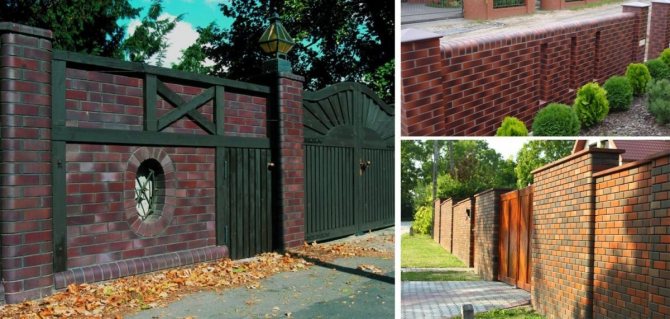

1. В качестве ограждений.
2. Как межкомнатные ненесущие перегородки с хорошими шумоподавляющими параметрами и возможностью декоративной отделки любыми материалами.
3. В строительстве хозяйственных объектов – сараев, веранд, павильонов, гаражей.
4. В строительстве ограничивающих конструкций: предотвращение оползней на участке, размежевание земельного надела, и т.д. В процессе строительства наружных ограждений нужно учитывать, что ветровая нагрузка кирпичных стен, толщина которых составляет 12 см, высотой 1,5 м и длиной ≥ 2 м составляет не больше 350 кг.

Техника кладки кирпича

Перед использованием раствор перемешивают, так как тяжелые частицы могут опуститься вниз, а вода подняться наверх. Перемешанный раствор накладывают в ведра и переносят к месту кладки, где его распределяют. Сразу кладут полосу раствора — постель — для одного ряда. Под тычковый ряд ширина постели 200-220 мм, для ложкового — 80-100 мм. Если шов заполняется полностью, от края отступают порядка 10-15 мм, высота раствора — 20-25 мм, что при кладке обеспечивает шов в 10-12 мм. Перед установкой кирпича, раствор выравнивается кельмой.

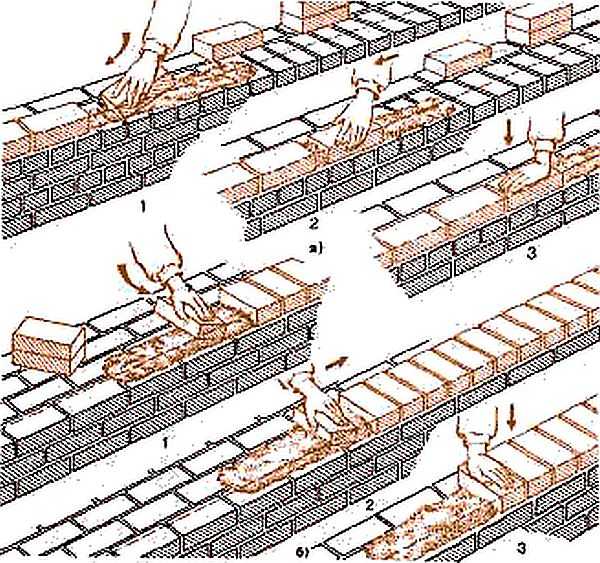

Есть три техники ведения кирпичной кладки. На жестком малопластичном растворе используют технику «вприжим». При этом швы заполняются полностью. Если раствор пластичный, используют технику «вприсык».

Техника кирпичной кладки «вприсык»

Как уже говорили, этот способ кладки кирпича используют при пластичном растворе. Он должен быть подвижным, легко наносится и смещаться. Достигается это добавлением присадок. Выкладывать раствор можно сразу на вся поверхность стены: присадки позволяют продлить время до начала схватывания.

Постель кладется толщиной около 20 мм, от края остается отступ порядка 15-20 мм. Такой отступ позволяет избежать выдавливания раствора на лицевую поверхность, но при этом края швов остаются часто незаполненными. Это значительно снижает прочность стены, потому в регионах с сейсмической активностью кладка верстовых рядов (наружного и внутреннего) таким методом запрещена.

При кладке ложкового ряда берут кирпич, держа его с небольшим наклоном. Подводя к уже уложенному, на расстоянии 8-10 см начинают краем (тычком) подгребать раствор. При стыковке получается, что шов уже частично заполнен. Кирпич придавливается немного вниз (осаживается), прижимая его к постели. Излишки снимаются кельмой и отправляются или в ведро, или на стену.

Техника кладки кирпича «вприсык»

При такой технике часто получается, что вертикальные швы заполнены лишь частично. Потому этот метод называется еще «пустошовка». Их заполняют при укладке постели для следующего ряда. Если техника пока не очень отработана, заполнять швы лучше до укладки следующего ряда: пустоты снижают прочность и теплоизоляционных характеристики.

При кладке тычкового ряда все точно также, только подгребают раствор ложковой гранью. Забутка укладывается, как и тычковые ряды, а потом прижимается ладонью. Необходимо следить чтобы все камни находились на одном уровне. Делают это при помощи строительного уровня, а вертикальность стены проверяют отвесом каждые 3-4 ряда.

Техника «вприжим»

При работе с пустотелым кирпичом используют, как правило, жесткие растворы. В этом случае используется кладут кирпич техникой «вприжим». В этом случае работать приходится еще и кельмой.

Постель укладывают на расстоянии 10 мм от края, толщина по-прежнему около 20 мм. Так как тянется такой состав плохо, его подгребают к краю уложенного кирпича ребром инструмента. Левой рукой берут кирпич и прижимают его к кельме, одновременно выдергивая ее вверх. При этом продолжают давить кирпичом, добиваясь требуемой толщины шва (10-12 мм).

Техника «впритык»

Излишки раствора подбираются кельмой. Уложив несколько фрагментов, берут уровень проверяя горизонтальность ряда, постукиванием ручки кельмы выправляя положение. Выдавившийся при том раствор подбирают. Получается плотная кладка, но процесс занимает больше времени: требуется более количество движений.

Вприсык с подрезкой

Средний по производительности метод — вприсык с подрезкой швов. При этом методе постель раскладывается близко к краю (10 мм), как при кладке вприжим, а методика кладки — вприсык: загребли кирпичом раствор, поставили, придавили, сняли излишки. Если стену впоследствии не планируется ничем отделывать, через несколько рядов необходимо брать расшивку — специальный инструмент и придавать швам требуемую форму (выпуклую, вогнутую, плоскую).

Как видите, это своеобразный симбиоз. Чтобы работать было удобнее, раствор делают тоже с «промежуточной» пластичностью. Если он будет слишком жидким, он будет стекать по стене, оставляя потеки, потому его нужно замешивать чуть плотнее, чем при кладке вприсык.

Подготовка к процессу кладки

Составляется схема стены и порядок укладки, со всеми необходимыми размерами и с привязкой к плану помещения или дома. Исходя из схемы, рассчитывается количество стройматериалов – раствора и кирпича. Практика показывает, что для 1 м2 кирпичной стены понадобится требуется 61 единица стандартных изделий, или 45 единиц полуторных. Также схема включает в себя прорисовку укладки с учетом толщины растворных швов.

При строительстве стены внутри дома поверхность пола и потолка на месте будущей перегородки выравнивается: строганием для деревянных полов и заливкой раствора для бетонных поверхностей.

Если стена возводится снаружи, то под нее необходим мелкозаглубленный фундамент, который закладывается так:

1. Роется траншея шириной ≈ 300-400 мм, и глубиной ≈ 500-600 мм, дно застилается песчаной подушкой, толщина которой должна быть не меньше 100 мм. Песок увлажняется и трамбуется.
2. Монтируется дощатая или металлическая щитовая опалубка.
3. Ров заливается раствором бетона (песок – 3 части, щебень – 3 части, цемент – 1 часть) без армирования.
4. После четырехнедельного затвердевания и высыхания бетона опалубка снимается.
5. Кирпич на основание фундамент нужно выложить таким образом, чтобы длинная ось фундамента совместилась с осью стены.

Затем готовятся инструменты и стройматериалы для кладки:

1. Бетономешалка или емкость для цементно-песчаного раствора.
2. Строительный миксер, шпатели и мастерки, печной молоток для раскалывания кирпича, прави́ло.
3. Строительный уровень, отвес, шнур, металлический угольник, приспособление для расшивки для швов.
4. Заготавливаются цемент, песок, кирпичи.

Подготовительные работы

Прежде чем начать строительство стенки, необходимо произвести некоторые подготовительные работы, которые будут существенно различаться между кладкой стены внутри помещений и на улице.

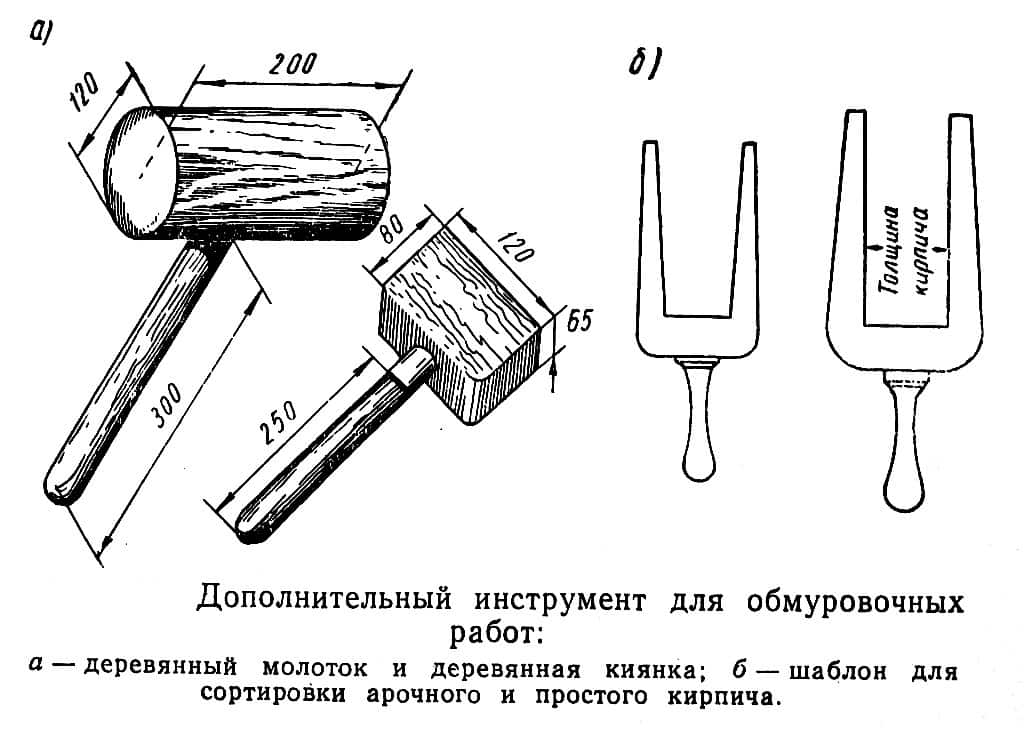

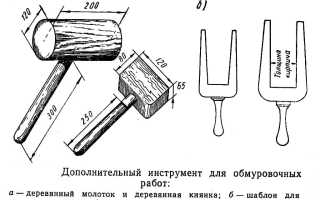

Дополнительные инструменты для кладки кирпича.

Первое, что необходимо сделать — составить схему. Схема составляется исходя из реальных размеров стенки. Это делается для подсчета необходимого количество материалов (кирпич + раствор). Имея точные размеры стены (и зная ее толщину), рассчитывают количество материала. Так, на 1 квадратный метр требуется 61 штука стандартного кирпича или 45 штук полуторного. В схеме также стараются прорисовать кладку кирпича.

Далее расчищается место постройки. Если строить планируется внутри помещения, то пол тщательно выравнивают, снимая ненужные участки или заливая цементом впадины. Аналогичные работы производятся с потолком — поверхность также должна быть идеально ровная. Если есть щели, то их следует очистить от мусора и залить цементным или бетонным раствором.

В случае строительства стенки на улице необходимо заготовить фундамент под нее, так как она обладает большой массой. Для этого выкапывают траншею шириной примерно 30-40 см, глубина — 50-60 см. После чего делают опалубку из досок, металлического листа, шифера и других подручных материалов. На дно траншеи укладывают «подушку». Для этого насыпают 8-10 см слой песка, который выравнивают и трамбуют, такой же слой гравия (или щебня), его также равняют и трамбуют. После чего приступают к заливке фундамента цементным или бетонным раствором. Затем фундаменту дают время высохнуть, и снимают опалубку. Кладку на фундамент следует производить так, чтобы продольная ось стены совпадала с осью фундамента (т.е. кирпичи кладут на середину фундамента, оставляя выступ фундамента с 2 сторон). На этом подготовительные работы завершены.

Как выкладывается стена в полкирпича

Песок должен быть чистым – речным или просеянным. Цемент для кладки в половину кирпича необходимо использовать не ниже марки M 500. Все кирпичи нужно пропитать водой, уложив их в резервуар и полностью залив их. Время нахождения в воде – не меньше часа. Влажный кирпич не будет забирать влагу из раствора, что позволит цементу схватываться равномерно, обеспечивая расчетную прочность стены.

Начало укладки: первыми выводятся угловые опоры. На первый кирпичный ряд укладывается второй, и процесс продолжается до верхнего ряда после арматурного сеточного каркаса. Угловая кладка имеет в высоту 5 кирпичей, уложенных таким образом, чтобы направляющий кирпич перекрывал (перевязывал) друг друга под углом 900. Каждый ряд необходимо контролировать на вертикальность и горизонтальность при помощи уровня. Кирпичи вдавливаются в раствор только по центру изделия, чтобы не допустить смещения в стороны.

После укладки кирпича до первого слоя армопояса вдоль первого ряда натягивается шнур для контроля укладки. Ровным слоем на весь ряд наносится раствор и укладываются кирпичи. После третьего ряда проверяется ровность стены. После укладки каждого последующего ряда шнур приподнимается на высоту кирпича. Чтобы обеспечить требуемую прочность, после пятого ряда рекомендуется сделать двух-трехчасовой перерыв в работе, чтобы дать раствору схватиться. Чтобы быстрее построить стену, разрешается использовать двойной кирпич марки M 150 высокой прочности, который имеет размер: 120 х 138 х 250 мм.

Статья по теме: Аналог гипсокартона для стен

Так как двойной кирпич имеет большие размеры, есть смысл придать кладке бо́льшую прочность при помощи более частого сеточного армирования. В продаже есть готовые сетки с прямоугольным или зигзагообразным профилем, но можно изготовить стеку и своими руками. Прямоугольная армосетка должна укладываться горизонтально через каждые пять рядов. Сетка с зигзагообразным профилем прокладывается в присоединенных местах кладки, ее прутья соединяются сваркой или вязанием проволокой. При проведении армирования сетка укладывается так, чтобы концы прутьев на 5 мм выступали за стену. Это необходимо для контроля наличия армирования. После затвердевания раствора эти выступающие конца можно срезать или загнуть.

Кладка

Основная операция

Вот и настало время рассказать о том, как производится кладка однорядной кирпичной межкомнатной стенки. Далее будет дана инструкция, следуя которой вы сможете организовать рабочий процесс и выполнить все операции самостоятельно.

Для начала уберите со стен и с пола, в местах стыковки с перегородкой, все отделочные материалы, будь то штукатурка или же паркет. Очистите половую поверхность, на которую будут устанавливаться кирпичи. Смочите эту поверхность водой.

• Натяните веревку от одного края предполагаемой кладки до другого. Веревка должна быть идеально ровной по горизонтали. Контролировать ровность нужно уровнем. Веревка располагается на высоте, равной высоте первого ряда кладки.

• Наложите на пол раствор. Ширина линии из раствора должна быть на 3 см шире, чем толщина кирпичной перегородки.
• Начните выкладывать первый ряд кирпичей. Смазывайте смесью торцы кирпичей. Выравнивайте ряд кельмой.
• Второй ряд кладки нужно начинать не с целого кирпича, а с его половинки. Не забудьте натянуть веревку, таким же образом, как и для первого ряда.
• Продолжайте класть кирпичи подобным образом, ряд за рядом.

При создании кирпичных конструкций используется так называемая перевязка. Она обеспечивает прочность перегородки. Делается она посредством закладки в швы металлических армированных прутьев. Делайте так через каждые 5 рядов.

Контролируйте рабочий процесс. Следите за тем, чтобы кирпичная кладка была ровной, как по горизонтали, так и по вертикали. Контроль осуществляется при помощи уровня и отвеса.

Обычная нагрузка на кирпичную стену в малоэтажном доме

Только когда рассчитана допустимая нагрузка, кирпичную стену можно начинать возводить. На стену, которая является несущей, нагрузка велика. Но не все имеют представление, как правильно рассчитывать нагрузки, если заниматься строительством дома самостоятельно. Прочнее и надежнее кирпича на сегодняшний день ничего не изобрели. В этом легко убедиться, посмотрев на здания, возраст которых перевалил за несколько столетий.

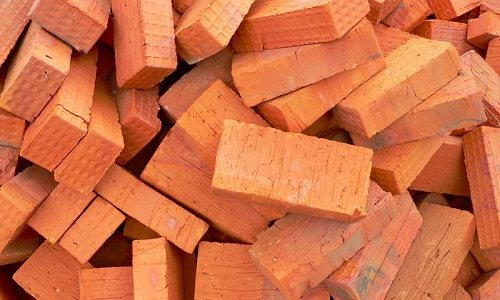

От прочности кирпича зависит долговечность всей конструкции дома.

Общепринятые нормы

В наше время разновидностей кирпича много. Для каждого вида своя нагрузка. Например, наряду с полнотелым кирпичом сегодня применяют дырчатый, который еще называют эффективным. Он лучше сохраняет тепло и считается самым популярным при малоэтажном строительстве.

Создавая стены, необходимо понимать, какая толщина будет наиболее приемлема. Делая облицовку, достаточно выложить стену в один кирпич. Для несущей кирпичной стены и расчета ее толщины важно знать, до какого уровня опускаются отрицательные температуры, и какой требуется режим отопления помещений.

Удобно пользоваться общепринятыми расчетами, которые давно применяются в строительной практике. Для создания стен часто используют сплошную кладку на холодном растворе. Такую стену с внутренней стороны, как правило, штукатурят. Если температура в среднем не опускается ниже -10 градусов, достаточная толщина — 380 мм. При более низких температурах (от -20 до -30) толщина кирпичной стены должна быть не менее 640 мм. При -40 градусах лучше сделать стену шириной 770 мм.

Виды кладки.

Когда для строительства используется эффективный или многодырчатый кирпич, стены можно делать тоньше. Например, если температура опускается от — 40 до — 48 градусов, будет достаточно ширины в 640 мм.

Для создания внутренних стен кирпич используется любой. Однако и здесь нужно учитывать нагрузку. Если она повышенная, специалисты не рекомендуют использовать марку кирпича М75.

Что обеспечивает кладке прочность?

Безусловно, только сам кирпич. Его выносливость, надежность и долговечность зависят от марки. Если сделать кладку из низкосортного материала, она не будет способна выдерживать внутренние напряжения. Нагрузка, приемлемая для кирпича, обозначается цифрой. Так, изделие марки М75 выдержит 75 кг на 1 см².

Для создания кирпичной стены опытные мастера придерживаются трех правил:

1. Все нагрузки рассчитываются с тем условием, что они будут строго перпендикулярны кладке.
2. Для каждого кирпичного ряда горизонтали и вертикали должны быть строго выверены.
3. Создавая кладку, нужно следить за тем, чтобы швы двух параллельных рядов не совмещались.

Последнее правило особенно важно при создании простенка. Самый нижний слой кирпича должен укладываться на ровную поверхность. Ее готовят заранее, выравнивая раствором цемента и песка.

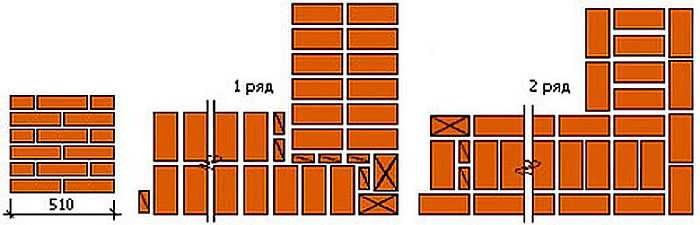

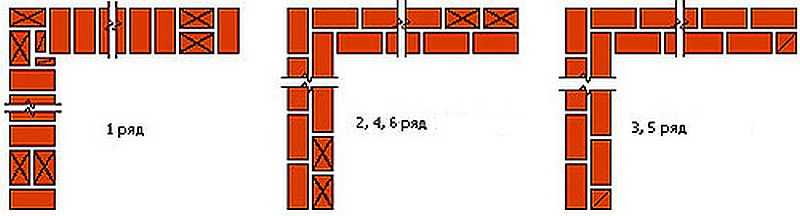

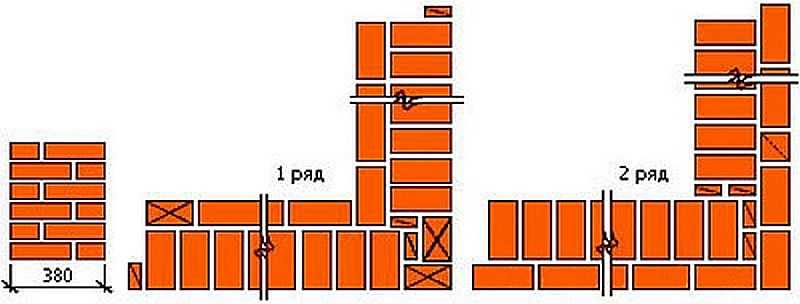

Строительство кирпичной коробки производится с углов. Есть два вида кладки: «тычком» и «ложком».

Для кирпичной стены, выложенной «тычком» характерно то, что кирпич располагается по отношению к линии стены короткой стороной. Если он выкладывается длинной стороной, то это кладка «ложком».

Для расчета нагрузки не существенно, каким способом выкладывается стена. Но при этом крайне важно делать перевязки. Существуют два вида перевязки: многорядная и однорядная.

Когда стена создается по методу однорядной кладки, ряды, выложенные тычковым и ложковым способами, поочередно меняются и перекрывают друг друга. Тогда нагрузка будет распределяться равномерно.

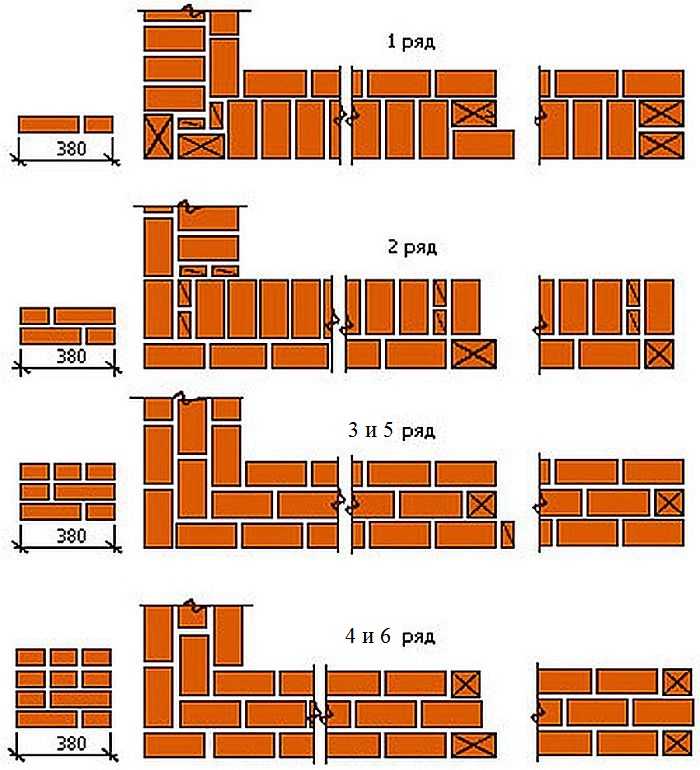

При многорядной кирпичной кладке тычковый слой появляется лишь после нескольких ложковых рядов. В этом случае расчет нагрузки нужно производить тщательнее, поскольку этот метод перевязки считается менее надежным.

Инструменты для выполнения работы

В процессе кладочных работ неотъемлемой частью является инструмент, с помощью которого процесс ускоряется. Например, благодаря строительному уровню получается возводить ровные поверхности без уклонов. Также инструмент бывает ручным, механическим. Иногда есть возможность сделать некоторые приспособления самостоятельно. В необходимый инструмент входят:

• Кельма (мастерок) — служит для нанесения смеси на основу и для распределения по поверхности.

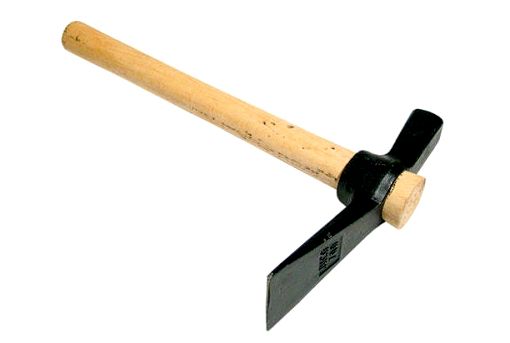

• Кирка-молоток — помогает быстро расколоть материал.
• Порядовка — с помощью приспособления проводится разметка рядов кладки, контролирующая вертикальный и горизонтальный процесс.
• Киянка — молоток резиновый для уплотнения материала горизонтальных боков.
• Строительный уровень и рулетка — для контроля ровности кладки.
• Отвес — позволяет контролировать ровность вертикальной плоскости.
• Шнур — для натягивания контрольной линии по уровню.

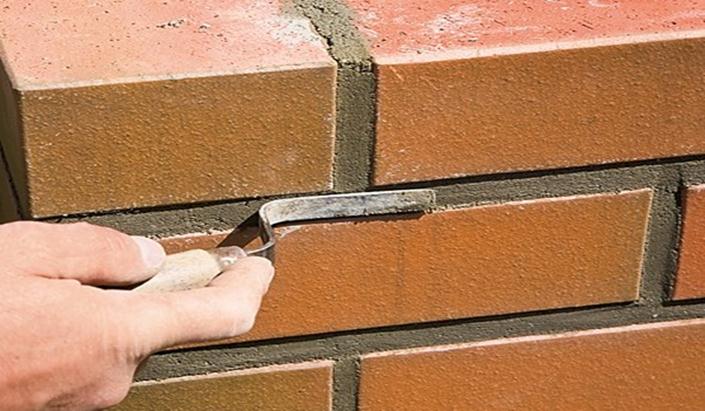

• Расшивка — хорошо подходит для формировки шва.
• Бетономешалка или строительный миксер.

Основные выводы

На прочность и устойчивость стены влияет ее толщина. Если она недостаточная, со временем появляются деформации. Строительные нормы и правила (СНиП) предусматривают небольшие отклонения, которые способны нести нагрузки в полной мере. Отклонения эти не превышают 10 мм по осям и 15 мм по толщине.

Искривление поверхности стены, утолщение швов приводят к тому, что нагрузка со временем для стены становится непосильной. Кривизна ведет к преждевременному разрушению стены. Внимательно за этим нужно следить при создании простенка. Многие дефекты могут быть не видны сразу и проявляются лишь спустя некоторое время. Но исправить стену всегда труднее, чем сделать заново.

Даже при качественной кладке может проявиться деформация основания. Происходит проседание или намокание грунта, изменение положения фундамента. В таком случае на кладку увеличивается давление, и она может даже внезапно обрушиться. Все это справедливо и для простенка.

В заключение можно сделать некоторые выводы. Толщина кирпичного ряда не должна быть меньше длины полутора кирпичей. Это составляет 380 мм. Минимальная ширина стены и простенка может быть 250 мм. Но это будет безопасно лишь в том случае, если строение одноэтажное.

Толщина кирпичного ряда — это показатель надежности здания.

Даже при самой жесткой экономии стена должна быть из кирпичной кладки в 1,5 или 2 кирпича.

Межкомнатные стены

При всем многообразии самых разных строительных материалов именно кирпич продолжает оставаться самым часто используемым видом в возведении различных конструкций. Давайте поговорим про кирпичные перегородки: по СНиП построенные, они не принесут сложностей. Итак, попробуем разобраться во всех тонкостях.

Статья по теме: Когда можно штукатурить стены после кладки

Фото: межкомнатная стенка

Перегородки можно возвести как в малоэтажном строительстве, так и в высотных зданиях, коттеджах, офисах, при ремонте, перепланировке квартир.

Какие бывают перегородки

Даже такая простая конструкция может быть нами систематизирована, по трем основным критериям:

• Толщина, ширина стенки.
• Конструктивные особенности стенки.
• Вес.

Наиболее часто встречается межкомнатная перегородка в полкирпича, толщина такой стенки 12 сантиметров. Однако этот параметр высчитывается и по дополнительным составляющим. К примеру, если нам нужна стенка, которая будет выполнять и несущие функции, тогда кладка может быть и в полтора, и в два кирпича.

Выбираем материал

С выбором материала все очень просто, нам потребуется просто кирпич для перегородок, исходя из назначения стены.

• Для межкомнатного простенка можно выбрать пустотелый красный кирпич. Он легкий и обладает высокими шумоизоляционными показателями.
• Для простенка с функцией несущей стены отлично подойдет двойной силикатный кирпич М 150, который обладает повышенной прочностью.
• А при возведении перегородок в цокольных помещениях или в помещениях с высокой влажностью прекрасно будет служить глиняный полнотелый кирпич.

То есть выбор материала достаточно широк, это не говоря о том, что есть и пеноблоки, которые всеми силами пытаются навязать конкуренцию традиционному кирпичу.

Собственно говоря, марка кирпича для перегородок подбирается практически по такому же принципу, только здесь учитывается всего лишь один критерий – прочность.

Мы часто встречаем обозначение у строительного материала по типу: М50, М100, М150 и т.д. и эта маркировка означает прочность кирпича, плотность материала.

Кладка перемычек из кирпича

Обычно дверной или оконный проем снабжается перемычкой, изготовленной из бетона, металла или древесины. Если перегородка не оштукатуривается, то такой элемент будет выглядеть на ней невзрачно. Поэтому в таких случаях перемычки изготавливаются из отборного кирпича и делятся на три основных вида:

• Рядовые . Высота их кладки составляет 6-9 рядов. Монтаж ведется по всем правилам ее перевязки. Для изготовления рядовой перемычки требуется специальная опалубка. На ее дно укладывается арматура и бетонная смесь. После готовности основания производится кирпичная кладка.
• Клиновые . В таких перемычках расположение кирпичей образует V-образные швы. Ширина клина в нижней его части составляет 5 мм, а в верхней — до 25 мм. Кладка также выполняется с помощью опалубки. Работа ведется одновременно с двух сторон перемычки с постепенным приближением к ее центру.
• Арочные . Опалубка для таких перемычек выполняется в виде шаблона, предусмотренного проектированием. Для кладки используются стандартные клинкерные кирпичи. Очередность их монтажа аналогична изготовлению клиновой перемычки.

Как сделать перегородку из кирпича — смотрите на видео: В итоге следует отметить, что кирпичные перегородки — это оптимальное решение зонирования помещения. Их материал прочен, влагостоек и способен выдерживать достаточно большие нагрузки, а разнообразие оттенков и размеров кирпича позволяет достойно оформить любой интерьер.

Основы работы

На первый взгляд нет ничего проще, чем взять и выложить простенок. Тем не менее и здесь есть свои тонкости.

В первую очередь, межкомнатные перегородки из кирпича потребуют наличие инструмента:

• Мастерок. Можно использовать обычный мастерок с широким захватом, или узкий для более красивой, декоративной кладки.
• Уровень. Каждый ряд нам потребуется проверять на предмет соответствия горизонтальной плоскости.
• Отвес. Простая бечевка и грузик, позволят нам контролировать простенок в вертикальной плоскости и следить, чтобы наша конструкция не отклонялась в сторону.
• Молоток, или пила, для откола или отпила кирпича.
• Дрель с функцией перфоратора и сверло с победитовым наконечником.

Начало кладки

Если мы не говорим о декоративной кладке, то строительный кирпич можем не рассматривать на предмет сколов или небольших трещин. Все это все равно будет скрыто под слоем отделки.

Размечаем основание стенки. Если у нас бетонный пол, может засверлить несколько отверстий, в которые вставим арматуру небольшого сечения, например, 8 мм, это будет своеобразная связка с полом.

Кирпичная перегородка для бани — начало кладки

Пол подметаем и смачиваем водой, это придаст необходимую прочность сцепке. Начинаем готовить раствор.

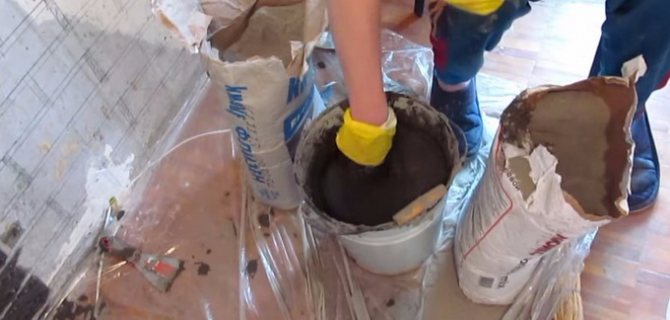

Здесь нам все придется делать своими руками, если есть бетономешалка, замечательно, если нет — делаем замес в корыте.

Пропорции цемента и песка сделаем один к трем. Мешаем раствор до состояния сметаны, и выкладываем первый ряд.

Совет! Перед тем, как начинать замес, мы рекомендуем просеять песок, тогда у нас будет получаться красивая кладка с тонким и аккуратным швом.

Первый ряд выставляем по уровню и по двум горизонтальным направляющим. Так как это кладка собственными силами, переносим бечевку чуть выше и по ней кладем следующий ряд, и так до потолка.

Уровень и направляющая

Здесь возникает вопрос, какая максимальная высота кирпичной перегородки доступна для строительства. В принципе на высоту 3-3 с половиной метра, мы можем возводить перегородку, с учетом того, что она будет армирована и минимум в полкирпича толщиной, то есть в 120 мм.

Армируем простенок

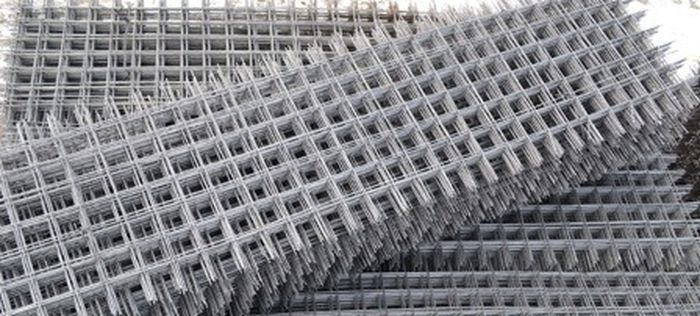

В качестве армирующего элемента мы будем использовать арматуру 8 мм сечением и армосеть сечением 4-5 мм.

Некоторые специалисты рекомендуют класть сеть нарезанными полосами на каждый ряд кирпича и утапливать ее в кладке. Наша перегородка из кирпича своими руками будет чередовать и сеть, и арматуру — сделаем ее еще более прочной!

Металлическая конструкция будет использована нами и в момент, когда нам нужно будет крепление кирпичных перегородок к стенам.

Для этого, мы арматуру загоняем в просверленное в стене отверстие и укладываем вторую ее часть на кладку. Шов при этом не изменяется практически, а у нас получается полная связка со стеной.

Можно перегородочный кирпич класть на металлические пластины, один конец которых прикреплен уже к стене. То есть вариантов несколько, мы описали самый простой.

Пример простого крепления

Такое крепление используется, когда необходима кирпичная перегородка толщиной 120 мм для бани, к примеру. И, несмотря на то, что там стыковка кирпича и дерева происходит, основные принципы конструкции полностью сохраняются в неизменном виде.

Результат

Межкомнатная перегородка из кирпича, это отличное решение, в котором и цена привлекательна, и простота работы позволит все выполнить самостоятельно и достаточно быстро.

Как правило, высота потолков практически везде одинакова, если мы говорим о жилых помещениях — основная кладка в полкирпича отлично подходит для возведения такого типа конструкции.

Кирпичные перегородки

Перегородки на первых этажах зданий без подвала должны опираться на предварительно выполненный фундамент. На этажах с железобетонными перекрытиями перегородки должны опираться непосредственно на перекрытие. Крепление перегородок к железобетонным плитам перекрытия может осуществляться следующими способами:

• установкой в просверленные в железобетонных плитах перекрытия отверстия металлической арматуры (один конец прутка вбивают в несущую конструкцию перекрытия, другой размещают в горизонтальном шве кладки);
• с помощью металлических профилей (которые, в свою очередь, монтируются на дюбелях).

Основание будущей перегородки обязательно выравнивается цементно-песчаным раствором. Далее укладывается тонкий слой раствора, на который, выставляя по уровню, монтируют первый ряд кладки стен перегородки.

Для повышения устойчивости перегородок из кирпича, уложенного на ребро (в 1/4 кирпича), их следует армировать по вертикали и горизонтали, образуя ячейки размером 525 × 525 мм. В швы по контуру таких ячеек укладывают арматуру: либо полосовую сталь сечением 2 × 25 мм, либо по два прутка диаметром 4–6 мм.

В коротких перегородках длиной до 1,5 м и толщиной 65 мм армирование выполняют только в горизонтальных швах через два-три ряда кирпичей.

Толщина кирпичных перегородок обычно равна 1/4 кирпича при длине перегородки до 3 м и высоте до 2,7 м, а при большей длине и высоте – 1/2 кирпича.

Кладку перегородок из кирпича и камней правильной формы, как правило, выполняет звено «двойка».

Перегородки выкладывают ярусами. Учитывая, что в сыром виде кирпичная кладка в 1/4 кирпича очень неустойчива, выкладывать ее за один этап можно не более чем на 1,5 метра. К возведению следующего яруса кирпичной кладки приступают только после того, как кладочный раствор схватился.

Перегородки выкладывают на растворе марки не ниже М10. Для обеспечения их устойчивости в местах сопряжения с капитальными стенами забивают стальные ерши или штыри. При кладке перегородок толщиной 1/2 и 1/4 кирпича особое внимание уделяют качеству заполнения швов раствором, правильности положения каждого кирпича, вертикальности кладки в целом.

Чтобы добиться хорошего качества кладки углов, рекомендуется применять шаблоны из досок, остроганных с наружной и отфугованных с внутренней рабочей стороны (рис. 1).

Рис. 1. Кладка перегородок с шаблоном из досок: а – кладка угла перегородки; б – армированная кладка; 1 – шаблон из досок; 2 – кирпичная кладка стенки перегородки; 3 – арматурные стержни

При возведении перегородок в помещениях, где уже смонтированы перекрытия, шаблон устанавливают по отвесу враспор между полом и потолком помещения. В процессе кладки угловые кирпичи укладывают вплотную к шаблону с перевязкой. Применение такого шаблона обеспечивает не только большую точность установки перегородок, но и значительно ускоряет работу каменщика.

Перегородки раздельных санузлов и ванн толщиной 1/2 и 1/4 кирпича выкладывают с применением металлического шаблона (рис. 2).

Рис. 2. Кладка перегородок с применением металлического шаблона: 1 – металлический шаблон для кладки перегородок; 2 – кирпичная кладка перегородок

Звено «двойка» устанавливает шаблон 1 для безразметочной кладки стенок санузла по рискам, нанесенным мастером. По шаблону выкладывают первые два ряда кладки 2, проверяют с помощью правила качество выполненной кладки, после чего снимают шаблон. Затем устанавливают угловые шаблоны или обычные порядовки и продолжают кладку стенок. По ходу кладки каменщики забивают в швы капитальных стен металлические ерши (2–3 ерша по высоте стены), привязывая к ним мягкой проволокой прутки арматуры. В процессе кладки перегородок с каждой стороны дверного проема на высоте 1/3–1/4 проема от низа и верха его устанавливают в кладке деревянные антисептированные пробки (размер их обычно равен 1/2 кирпича) для последующего крепления к ним дверных коробок.

Выложив перегородки на высоту первого яруса (отметка 1,2 м), каменщики убирают из санузла поддон из-под кирпича и устанавливают в санузле средства подмащивания и продолжают кладку перегородок.

По ходу кладки устанавливают арматуру, пробки для крепления дверных коробок, перемычки над проемами.

Вертикальность и горизонтальность рядов кладки периодически проверяют при помощи отвеса, правила и уровня. Выравнивают кладку легким постукиванием молотка-кирочки по правилу, приложенному с внешней стороны перегородок.

Дверные проемы в перегородках перекрывают типовыми железобетонными брусковыми перемычками или монолитными, выполненными с использованием монтажной деревянной опалубки.

Вывод

Мы остановились именно на кирпичной кладке, серия работ показывает на практике, что это превосходный строительный материал, экологичный, безопасный, разносторонний, и с его помощью можно возвести любые перегородки. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также что такое забутовочный кирпич и где он применим).

Сплошная кладка из кирпича или камня М50 и выше

Сплошная кладка из кирпича или камня М35 и М25

Сплошная кладка из кирпича или камня М15, М10 и М7

Сплошная кладка из кирпича или камня М 4

Крупные блоки из кирпича или камня (вибрированные и невибрированные)

Кладка из грунтовых материалов (грунтоблоки и кирпич-сырец)

Облегченная кладка из кирпича или бетонного камня с перевязкой горизонтальными тычковыми рядами или скобами

Облегченная кладка из кирпича или камня колодцевая (с перевязкой вертикальными диафрагмами)

Кладка из постелистого бута

Кладка из рваного бута

Бутобетон

Стена и перегородка, которая не несет нагрузки от перекрытия или покрытия при толщине 25cm и более

Стена и перегородка, которая не несет нагрузки от перекрытия или покрытия при толщине 10cmм и менее

Перегородка с проемом

Стена и перегородка при свободной ее длине между поперечными примыкающими стенами или колоннами от 2,5Н до 3,5Н

Стена и перегородка при свободной ее длине между поперечными примыкающими стенами или колоннами более 3,5Н

Стена из бутовой кладки и бутобетона

Примечание: При толщине ненесущей стены и перегородки более 10cm и менее 25cm величина коэффициента k определяется по интерполяции методом ближайшего соседа.

Виды и свойства кирпича

Начнем с того, что кладку, независимо от ширины и высоты перегородок из кирпича, можно вести этими изделиями, невзирая на их принадлежность к какому-либо виду. Вопрос заключается в экономической целесообразности такого решения. Поэтому для выбора материала необходимо знать его классификацию, назначение и требования к качеству.

Кирпич классифицируется по таким параметрам:

• Способу изготовления . Различают два его вида — керамический и силикатный кирпич. Первый в классическом варианте практически полностью состоит из глины и обжигается при высокой температуре в специальных печах для приобретения необходимой прочности. Второй изготавливается путем автоклавного синтеза из одной части воздушной извести, девяти частей кварцевого песка и добавок. После создания формы изделия методом полусухого прессования оно обрабатывается водяным паром в автоклаве при давлении 8-12 атм и температуре 170—200°С. Если в состав рабочей смеси силикатного кирпича добавить пигменты, он приобретет цвет.
• Назначению . По этому параметру кирпич делится на три вида: рядовой, печной и облицовочный. Рядовой кирпич используется для кладки стен и перегородок зданий, облицовочный — для декора поверхностей, а печной — для изготовления очагов.
• Наполнению . Это свойство определяет вес изделий. Существует полнотелый кирпич и кирпич с пустотами. Изделия второго вида легче, используются для возведения стен с улучшенной теплоизоляцией, но имеют меньшую прочность, чем полнотелые аналогичные материалы.
• Размерам . Типовой обычный глиняный кирпич имеет размеры 250х60х65 мм, а силикатный — 250 х 120 х 88 мм, в производстве кладки они наиболее удобны и привычны. Современные производители предлагают двойной и полуторный кирпич, а также аналогичные материалы под европейский стандарт — 250х60х65 мм.

1. Влагостойкостью, которая позволяет использовать материал для возведения ограждающих конструкций в помещениях любого назначения.
2. Прочностью, обеспечивающей долговечность и надежную эксплуатацию несущих стен и перегородок.
3. Хорошей звукоизоляцией кладки до 57 дБ при монтаже перегородок в ? полнотелого кирпича с нанесенным штукатурным слоем.
