Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Виды консольного крана

Существует два вида подобных кранов.

Передвижные конструкции состоят из рамы, опирающейся на два колеса и перемещающейся по специальным направляющим. К раме крепится сама консоль.

Стационарные конструкции крепятся на стенах или специальных колонах. Характерно, что колона может устанавливаться на основание здания. При этом краны бывают на одно и два плеча (в зависимости от типа опоры), а также обладают разной грузоподъемностью.

Описываемый проект нестандартен, но для его воплощения вам потребуются всего два помощника. Процедура начинается с составления проекта.

Внимание! Все элементы подогнаны под газорезку ЧПУ, т. к. это самый дешевый вариант.

Составление проекта

Кран будет опираться на три ноги из «двадцатого» двутавра, закрепленные посредством фланцев из 1,4-сантиметровой стали и болтов М-16. В качестве вала используется труба с толстыми стенками. Ноги оснащаются дополнительными распорками.

Стрела будет проседать на 5 см, т. к. у ног незначительный запас прочности (используются три вместо шести). Более подробнее можно посмотреть здесь https://chelny-kran.ru/catalog/kran-balki-kontsevye-balki-krana/kran-konsolnyj.

Сборка конструкции

Для удобства выройте котлованы для ног, сборку проводите лежа (на это уйдет примерно несколько часов). Для поднятия крана вам потребуются грузовик, трос и балка. Один конец троса закрепите к грузовику, другой – к крану. При помощи грузовика тяните трос через балку, пока конструкция не встанет на ноги.

Конструкция самодельного подъемного крана будет в помощь тем, кто сам строит жилой дом, дачу или садовый домик.

Самодельный подъемный Кран облегчит монтировать фундамент, стены, перекрытия и другие элементы конструкции. С помощью такого консольного крана можно переносить груз на расстояние до 3 м, поднимать на высоту до 2 м и опускать на глубину 2,5 м. Механизм следует рассчитывать на монтаж конструкций весом до 300 кг.

Рис. 1. Схема подъемного крана, который можно сделать своими руками :

1 — блок, 2- стрела крапа, 3 — крановая тележка, 4- телескопическая стойка, 5 — спаренные уголки, 6 — блоки основания стрелы, 7-двутавровая балка, 8- подкосы, 9- лебедка перемещения крановой тележки, 10- грузовая рама, 11 — лебедка подъемного механизма, 12 — электрический привод лебедки, 13 — уголок стойки, 14,15 — болты М 16, 16- подъемный крюк в сборке с блоком.

Кран состоит из горизонтальной балки-стрелы (по ней движется крановая тележка) и вертикальных опорных стоек, выполненных из стальных труб, к которым прикреплены горизонтальные балки. Кран разборный, что позволяет передвигать его с места на место. Устройство стоек подъемного крана. Они выполнены из труб диаметром 140 мм. Высоту их можно увеличивать до 3 м с помощью телескопических входящих труб. Чтобы стойки не проваливались в грунт, к основанию приварены уголки. К верхней части опор приварена горизонтальная балка — два соединенных вместе уголка х 65 х 10 мм. К ней снизу крепится на четырех болтах горизонтальная направляющая — двутавровая балка № 20, имеющая размеры 200 x 100 x 5,2 мм, длиной 3000 мм, по которой движется крановая тележка.

Вторая пара опор для направляющей состоит из двух вертикальных труб, соединенных сверху и снизу. Для большей устойчивости к ним приварены две наклонные опоры, связывающие, в свою очередь, стойки с прямоугольной рамой. Последняя препятствует опрокидыванию крана, так как служит основанием для укладывания мешков с песком или бетонных блоков.

Важная особенность консольного крана — его управление. Тем, кто будет его строить и эксплуатировать, необходимо знать: кран имеет подъемное и передвижное устройство. При необходимости любую деталь можно опустить ниже нулевой отметки (в котлован или траншею). Вся система тросов и блоков подъемного устройства приводится в действие электродвигателем. Тележку перемещают ручной лебедкой с помощью троса. Один конец его закрепляется на тележке, затем через блок трос подходит к барабану, делает пять витков и, вновь пропущенный через блоки у основания и у конца стрелы, закрепляется на крановой тележке.

Крюк поднимается тросом, закрепленным одним концом на лебедке н проходящим последовательно блоки основания, стрелы и крановой тележки; затем трос опускается вниз, образует петлю, на которую подвешен блок с крюком, и через блок крановой тележки закрепляется на конце стрелы.

Рис. 2. Схема механизма подъема и перемещения груза:

1- блок конца стрелы, 2- шпилька крепления троса на крановой тележке, 3 -блоки основания стрелы механизма перемещения крановой тележки, 4 — трос, перемещающий крановой тележки, 5 — барабан, 6 — лебедка подъемного механизма, 7 — блок основания стрелы подъемного механизма, 8 — блоки краповой тележки, 9 — блок крюка, 10- узел закрепления подъемного троса.

Для подъемного устройства привод может осуществляться и обычной ручной лебедкой, что обеспечит крану полную автономию.

Перед тем как приступать к работе, следует тщательно проверить прочность узлов н опор. Стоять под стрелой не разрешается — это основное правило техники безопасности на любой стройке.

Мы надеемся, что найдутся фермеры н садоводы, которые, чтобы облегчить свой труд, построят кран. Может быть и не такой. Но похожий. Главное, чтобы он помогал в работе.

Для ремонтных работ по двигателю авто, понадобилось подъёмное приспособление, умелец из Новосибирска решил сделать самодельный подъемный кран своими руками.

По задумке кран должен быть разборный, чтобы не занимал много места в гараже. Подъём будет осуществляется гидравлическим домкратом.

На фото показана конструкция самоделки.

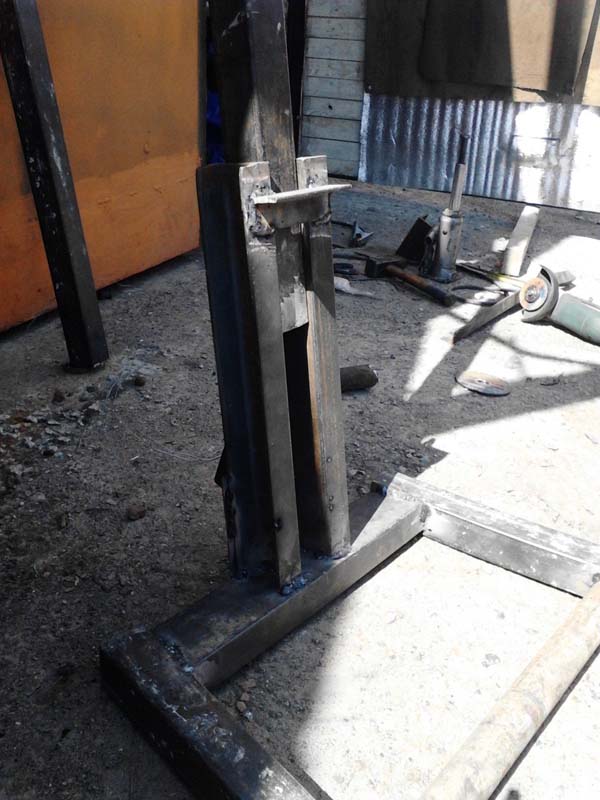

Основание сварено из швеллера 60 мм и квадратной трубы 50 мм, дополнительно использованы обрезки для усиления конструкции.

Швеллер сварен под углом, на который отклоняется назад вертикальная колонна.

Стойка вертикаль и стрела из квадратной трубы 50 мм.

Ноги и вылет стрелы сделаны из 40 мм квадратной трубы. Насверлил отверстий под вертикальную стойку, ноги, и стрелы на вылет. Доварил ухо под домкрат и прикинул как встанет домкрат на огрызок какой-то металло-конструкции. На стреле 30мм уголок усиление.

Плечо — 1/5, примерно 110 см стрелы и 22 см упора от оси вертикальной стойки.

На фото подъем 130 см до 210 см. Стрелу можно двигать в плюс в зависимости от грузоподъемности. Так же можно на домкрате из штока выкрутить винт. Домкрат рассчитан на 3000 кг, поэтому вес на стреле максимум 600 кг (плечо 3000/5).

При испытаниях начало гнуть вертикальную консоль (между нижними швеллерами и упором нижним домкрата). Мотор + коробка, 250-260 кг. Пришлось усилить, наварить на 50 трубу нарезанные пластины 5 мм.

Без стреловых легких кранов с грузоподъемностью в пределах 1 тонны не обойтись при осуществлении различных электротехнических, монтажных и строительных работ. Благодаря их конструкции возможен монтаж устройств в различных проемах строения или на перекрытиях, а также их перемещение для удобного использования. Они отличаются легкостью сборки и установки, а при необходимости их можно быстро разобрать на составные элементы и перенести в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других видов ГПМ. Существует множество видов кранов с различным конструктивным исполнением. Они подразделяются на стационарные и передвижные. Стреловые устройства оборудованы одним электроприводным механизмом перемещения груза. Работа крана осуществляется путем ручного управления.

Maeda

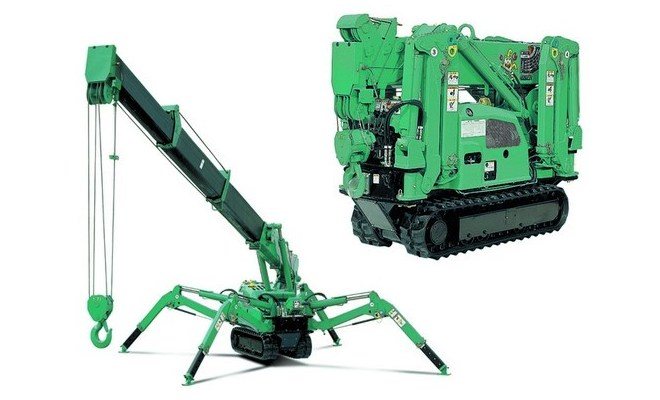

Японская фирма Maeda выпустила в продажу инновационное грузоподъемное оборудование, которое отличается особым качеством. Универсальная техника имеет систему мультипозиционных аутригеров. Во время работы аутригеры расставляются в стороны и вся конструкция становится похожа на паука. Из-за такой формы оборудование получило название кран-паук. Опоры обеспечивают повышенную устойчивость на площадках с любым рельефом. Достоинства мини-крана Маеда:

• высокая работоспособность;
• компактность, благодаря которой техника может проехать через узкий дверной проем;
• передвигает блоки весом от 200 до 300 кг;
• плавность движений позволяет быстро и качественно остеклить здание;
• кран устойчив к сильным порывам ветра.

Самоходная техника прошла испытания и подтвердила свою способность работать не только на поверхности земли, но и под ней. Также краны используют на высоте для строительства многоэтажных сооружений.

Строительный мини-кран

Самостоятельно можно создать разнообразные инструменты и приборы, столь необходимые при строительстве и других видах работ. Несмотря на то что мини-подъемный кран, своими руками сделанный, характеризуется ограниченной переносимой массой груза (не более 250 кг), такая конструкция упростит осуществление большей части строительных работ.

Главной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может доходить до 300 кг в зависимости от используемых материалов. При этом оно обладает компактными габаритами и возможностью перемещения без предварительного разбора при помощи автомобиля.

Jekko

Итальянские миникраны Jekko способны выполнить большой объем строительных работ.

Это компактная техника, легковесная, работает на дистанционном управлении.

Оно позволяет использовать оборудование на опасных и трудных участках. Технические характеристики:

• высота крана — 1,9 м, вес — 3,6 т;
• оборудование оснащено системой стабилизации и дистанционным управлением;
• имеет систему LMI (обеспечивает отрыв аутригеров, не допускает опрокидывание и контролирует уровень груза);
• работает на дизельном двигателе;
• грузовой трос — 60 м в длину;
• вылет стрелы около 17 м.

При желании конструкцию можно оснастить гидровакуумным захватом, крючковыми блоками и электрическим приводом, работающим от любого напряжения.

своими руками: сборка

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу. Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки.

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

• снятия двигателя;
• подъема балок, мостов;
• перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Важно заранее рассчитать место установки, так как демонтировать конструкцию без потерь не удастся.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

• на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
• на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается.

Дополнительные элементы

Для упрощения перемещения платформа оснащается колесами. Могут пригодиться элементы от тележки транспортера. В ходе создания конструкции не стоит забывать про это дополнение, так как именно благодаря ему передвигается простейший подъемный кран, своими руками собранный. Для этого нужно только снять выносные опорные элементы, что не вызывает особых затруднений и производится за короткое время. Важно соблюдать технику безопасности, в частности стрела должна быть установлена на нулевой уровень для предотвращения потери равновесия и падения крана.

Что потребуется для создания крана?

Чтобы сконструировать кран гаражный гидравлический своими руками, чертежи которого легко найти в интернете, а затем подогнать их под свои нужды, помимо гаечных ключей потребуется дрель, болгарка и сварочный аппарат. Размеры крана выбираются исходя из необходимой грузоподъемности и размеров гаража или иного помещения, в котором он будет использоваться.

Из материалов потребуется найти и подготовить:

• два поворотных колесика;
• два обычных колеса;
• два колеса, оснащенные тормозом;
• труба прямоугольная размером 80 x 80 мм и длиной около 7 метров;
• труба круглая диаметром 89 мм и длиной 700 мм (две штуки);
• труба круглая диаметром 76 мм и длиной 900 мм;
• крюк и цепь;
• железная шпилька длиной около 1000 мм, М14;
• стальные пластинки толщиной 8 мм (четыре штуки);
• гидравлический домкрат, поднимающий как минимум 5 тонн.

Особенности

Оптимальная высота стрелы составляет 5 метров. Для ее изготовления применяется труба диаметром около 8 см. Профиль из двух уголков монтируется в основание. Также нужно создать поворотный механизм для поворота и подъема стрелы, для этого подойдет автомобильная ступица от любого грузового транспортного средства. Для противовеса не нужны специальные материалы, так как для них можно взять стандартные кирпичи. Создать подъемный кран своими руками можно и на основе гусеничных трактов, и станины. Последний элемент можно взять от неиспользуемого станка.

Стоит отметить отсутствие необходимости в тормозе для поворотного механизма и лебедки, так как он не нужен в процессе эксплуатации крана, а работа готового устройства будет производиться на небольшой скорости.

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

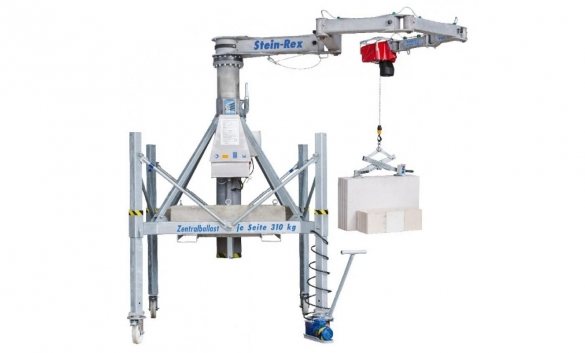

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

• ширина – 2200 мм;
• высота – 4200 мм;
• вылет стрелы – 4200 мм;
• грузоподъёмность электрической тали – до 800 кг;
• полный вес крана с балластом – примерно 650 кг;
• вес подъёмника без балласта – около 300 кг;
• максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

• поворотные колёса;
• профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
• трубы-укосины – 63х3 мм;
• мощные петли от ворот;
• поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

Константин Я. Участник FORUMHOUSE

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Vegaroma Участник FORUMHOUSE

Читать также: Проточные бойлеры для воды электрические

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

Достоинства конструкции

Подойдет для формирования выносной конструкции опоры и общего основания. Для последнего, по мнению специалистов, станет оптимальным использование швеллера на 200. Длина упорных винтов должна находиться в пределах 50 см, за счет чего подъемный кран своими руками может монтироваться на любой поверхности, в том числе с большим количеством неровностей. Таким образом, отсутствует необходимость в подготовке участка, на котором строится здание.

Сложности иногда возникают с колесами, так как на рыхлой почве они могут плохо прокручиваться и зарываться в нее. Поэтому проведение работ желательно на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1, причина строительства крана — дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

За один раз кран, при вылете стрелы в 5 м, поднимает 10 блоков весом по 15 кг, или четыре 15-ти литровых вёдер с раствором.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

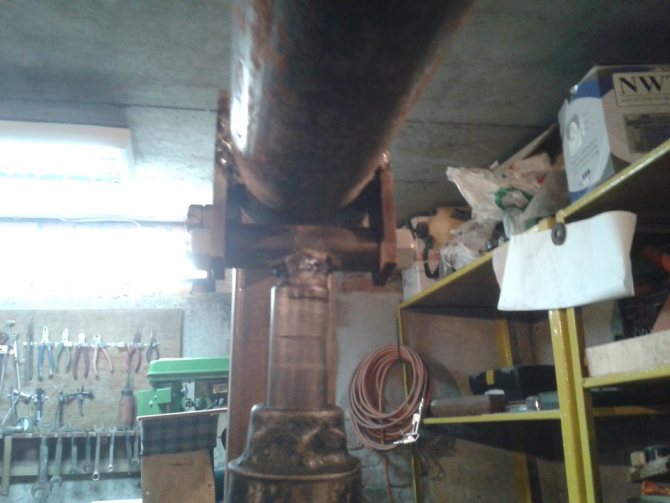

• поворотный узел – ступица от грузовика;

Ступица от автомобилей, грузовиков и сельхозтехники часто используется для изготовления поворотного узла в самодельных кранах. Главное — просчитать действующие на неё и крепёж нагрузки.

• стрела сделана из трубы диаметром 75 мм;

• выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

• основание башни – «200-й» швеллер;

• червячные редукторы для стреловой и грузовой лебёдки.

• трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников — отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

Что можно сделать для гаража

При самостоятельном ремонте машины зачастую возникает необходимость в снятии двигателя, поэтому многие автовладельцы задаются вопросом о том, как сделать подъемный кран своими руками. Самым простым вариантом является подъемник, для создания которого потребуется ручная лебедка, стойки на треугольных опорах с колесами и поперечная труба.

На верхней части стоек при помощи сварки фиксируются крепления для трубы. К вертикальной стойке приваривается а ролики монтируются на балке, впоследствии они используются для перемещения троса. При этом не обязательно приобретать лебедку, так как можно сделать данную конструкцию самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечная балка и опоры не займут много места. Подъемный кран, своими руками для гаража созданный, способен поднимать и перемещать груз массой не более 800 кг. Его главным достоинством является отсутствие необходимости в приобретении дорогостоящих материалов.

Простой мощный гидравлический кран

Вам приходится снимать с автомобилей двигатели или транспортировать тяжелые вещи? Тогда вам просто жизненно необходимо иметь такую вещь как небольшой кран! И это не штука, такие краны есть и их можно сделать своими руками! Конструкцию одного из них мы разберем в этой статье. С помощью такого крана вы сможете легко и просто снять двигатель с автомобиля и поставить его на стол для капитального ремонта. Согласитесь, заманчиво звучит!

Сделать такой кран не сложно, это даже очень просто. Вся конструкция сваривается из стальных квадратных труб. Что касается рабочего органа, то в качестве него используется гидравлический домкрат. То есть вам не понадобиться ни электроэнергии, ничего подобного, поднимаем тяжести, просто работая рычагом на домкрате. Что касается технических характеристик, то вообще домкрат способен поднимать тяжесть до 4 тонн, но при этом учитываем, что мы поднимаем тяжести через стрелу, то есть на бОльшую высоту. Эксперимент показал, что таким краном можно поднять мотоцикл с коляской, который весит более 300 кг. При такой нагрузке конструкция немного деформировалась, но потом автор ее укрепил и теперь 300 кг для крана не предел, а больше ему и не нужно! Кстати, домкрат можно использовать и обычный, гидравлический не обязателен. Рассмотрим более подробно, как же сделать такой кран! Материалы и инструменты, которые использовал автор:

Список материалов:

— стальные трубы квадратного сечения; — гидравлический домкрат; — листовая сталь; — гайки, болты и пр.; — краска; — крюк и трос; — колесики.

Список инструментов:

— болгарка; — сварочный аппарат; — дрель.

Процесс изготовления крана:

Шаг первый. Рама

Рама сваривается из стальных труб квадратного сечения. Само собой стойка и основа должны быть максимально крепкими. Чтобы можно было менять угол стрелы, сверлим в стойке и стреле отверстия и ввариваем трубы на их места в качестве втулок. Такая конструкция создает надежное соединение. Соединяется все это стальным стержнем или болтом с гайкой. Основа представляет собой крестовину. Стойку укрепляем отрезками труб.

К основе прикручиваем колесики, чтобы кран можно было транспортировать с грузом. Колеса такие устанавливают на мусорные баки (но лучше не крадите).

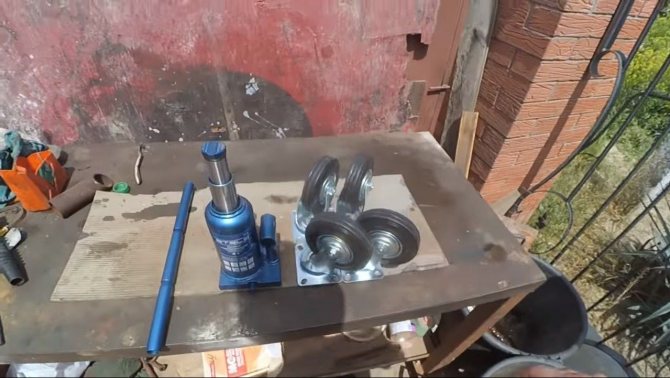

Шаг второй. Домкрат Для установки домкрата нужно подготовить упоры на стреле и на стойке. Упоры должны быть подвижными, так как угол расположения домкрата при работе крана будет меняться. Как установлен домкрат, смотрим на фото. Также теперь вы заметили, что автор немного переделал основу, теперь она стала крепче.

Шаг третий. Стрела Стрела у нас выдвижная, она состоит из куска трубы меньшего диаметра с рядом отверстий. Выдвигаем стрелу на нужное расстояние и фиксируем болтом с гайкой. На конец стрелы крепим тросик и мощный крюк. После покраски кран готов к испытаниям. У автора он без труда поднимает мотоцикл весом 318 кг. В завершении автор еще немного укрепил стойку и стрелу. Так что теперь прочности крана вполне должно хватить на поднятие груза весом 400-500 кг. Вот и все, проект окончен, надеюсь, он вам понравился. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими наработками и самоделками с нами!

Источник

Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Подъемник

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая — на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Основные разновидности оборудования

Среднестатистический гараж имеет урезанную квадратуру и нуждается в тщательном подборе оборудования. Перед обустройством рекомендуется тщательно изучить необходимость отдельных механизмов, их разновидности, плюсы и минусы. Гидравлический кран определяется по двум критериям.

По виду приводов

Выделяются также два подвида гидравлического привода:

• автоматизированная конструкция с гидроцилиндрами;
• комбинированная, с гидроцилиндрами и лебедками ручного управления.

Существенный недостаток первого – масляные цилиндры. Они нуждаются в частой регулярной замене, поэтому такая конструкция считается крайне невыгодной для постоянного пользования. Комбинированная система прослужит дольше. Однако часть работы с лебедками придется взять на себя механику.

По конструкции опоры

Гидравлические краны подразделяются на передвижные и стационарные, могут быть складными и сборными литыми (гусь). Для обычных гаражей рациональнее подобрать передвижную конструкцию со складными деталями.

Ножничный кран

Основание и площадка ножничного подъемника изготавливаются из швеллеров. Двухсекционный распределитель, насос, втулки, и необходимы для ножниц.

Подъемный кран на УАЗ, своими руками сделанный, способен поднимать грузы весом более 500 кг. Также по завершении работ его можно снять. Главным предназначением устройства является фиксация выдвижных опор. Основа конструкции выполняется из толстостенного квадрата, закрепляемого на раме при помощи нескольких болтов. Выдвижные поры держатся на бампере и приподнимают заднюю часть автомобиля.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно собрать гаражный гидравлический кран гусь, рассмотрим чертежи, пошаговые фото сборки, а так же видео испытания самодельного крана для демонтажа двигателя. Каждый автомобилист за свою практику эксплуатирования автомобиля наверняка сталкивался с поломками двигателя, а не редко и с его заменой или капитальным ремонтом, но чтоб извлечь ДВС с посадочного места потребуется надежная лебедка или кран. Покупка специального оборудования обойдется как минимум 10 К, а устанавливать лебедку на потолок гаража не у всех есть такая возможность, потому как гаражные перекрытия довольно слабые.

Сделать кран типа «гусь» с системой гидравлического поднятия стрелы вполне можно и самостоятельно, для чего понадобится 7 метров профиля 80х80 мм и 3 мм толщина стенки. Пара труб 89 по 700 мм и 76-900 мм. Домкрат пятитонник 5т, пластины толщиной 8 мм 4 шт. Автор в данном случае купил только колеса 2 шт обычных, 2 шт поворотных, 1 м шпильки М-14 В ходе испытаний самодельный кран спокойно поднимает 250-300 кг, так же перевозились бетонные бордюры общим весом 500 кг, все отлично.

Устройство и принцип действия самодельного гидравлического крана «Гусь» по сути довольно простое, да и само название говорит само за себя) Состоит из опоры (разборная) с колесиками для передвижению по гаражу и подкату под автомобиль, вертикальной стойки с домкратом и непосредственно самой выдвижной стрелы с цепью и крюком.

Высота подъема короткой стрелы в нижней точке 90 см в верхней точке. Длинная стрела, низ 80 см, а в верхней 1800 мм и с выкрученным штоком домкрата низ 1400 мм и верх 2250 мм.

И так, давайте рассмотрим, что конкретно понадобится для сборки гаражного крана?

Материалы

1. проф труба 80х80 длинной 7 м
2. труба 89 мм по 700 мм 2 шт
3. труба 76 длинна 900 мм
4. колеса 6 шт, 2 поворотные, 2 обычных и 2 с тормозом
5. металлические пластины 8 мм 4 шт
6. домкрат 5 т
7. цепь и крюк, шпилька М-14 длинна 1000 мм

Инструменты

1. сварочный инвертор
2. УШМ(болгарка)
3. дрель
4. набор гаечных ключей

Пошаговая инструкция по сборке гидравлического крана гусь своими руками.

Для начала следует ознакомиться с чертежами и схемами, а потом переходим к сборке.

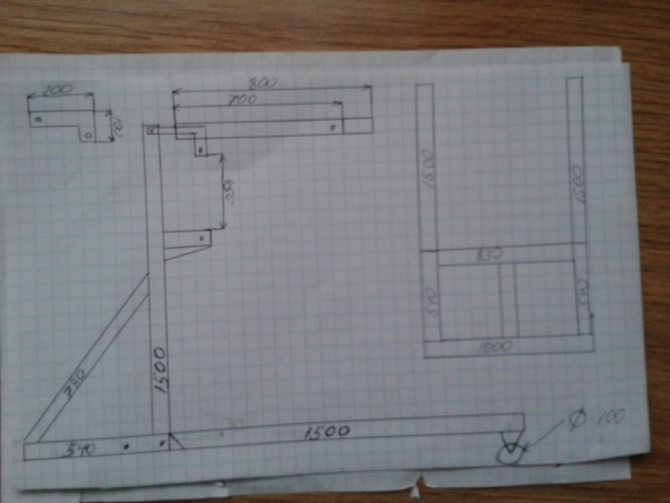

Чертеж на тетрадном листе составил автор представленного ниже крана.

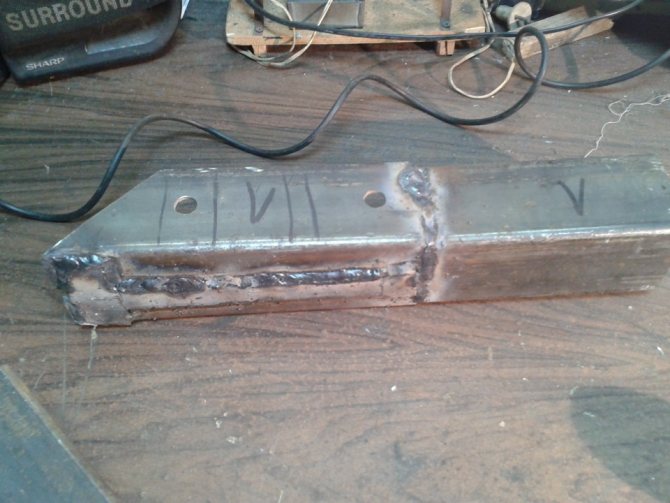

Сначала изготавливается стыковая часть часть опоры, она же будет разборной.

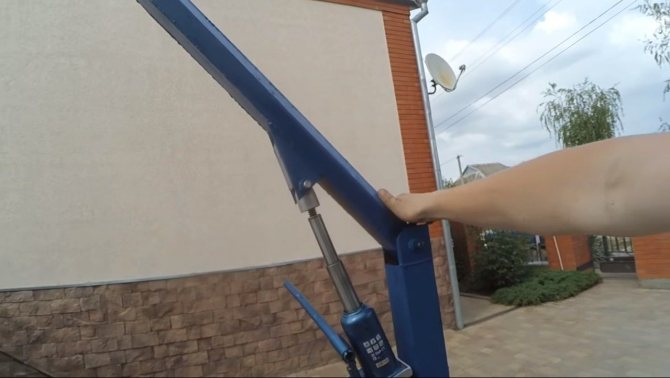

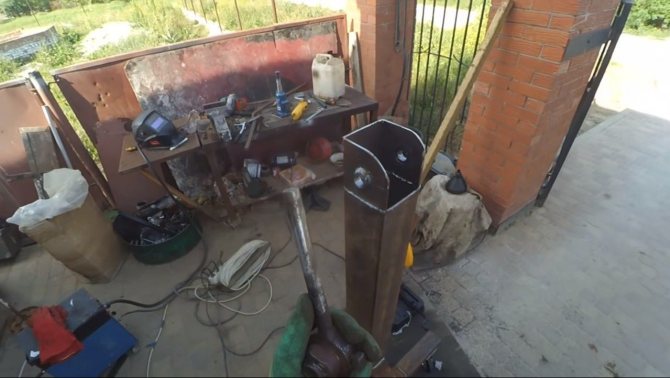

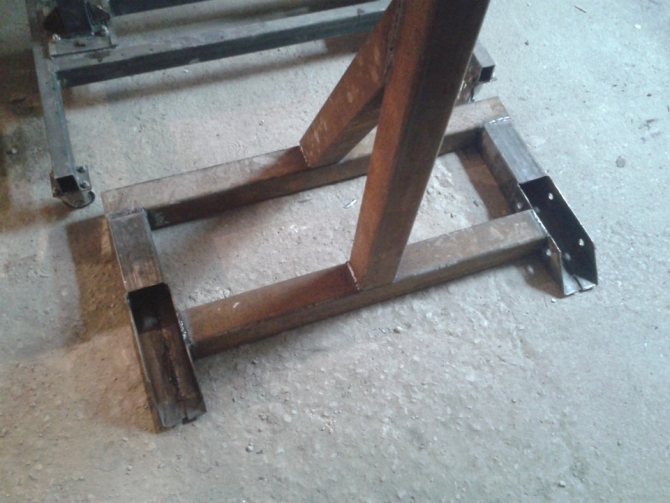

Приваривается вертикальная стойка с распоркой в нижней опорной плоскости.

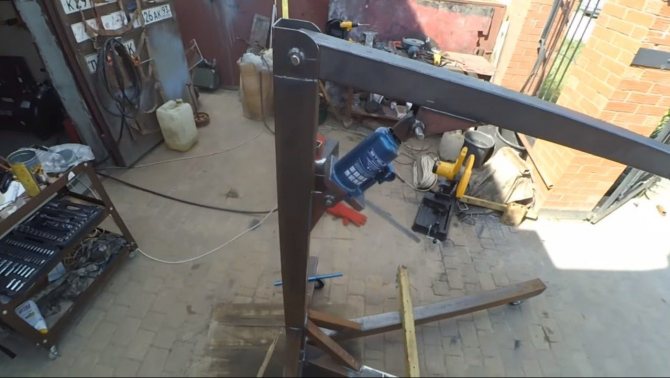

Установка и крепление домкрата.

Стрела на полный вылет. Эксперимент в гараже, подъем скутера)

Вес мопеда 120 кг Вот такой кран вполне можно сделать своими руками с минимальными затратами. Просто, бюджетно и компактно, потому как кран разборный.

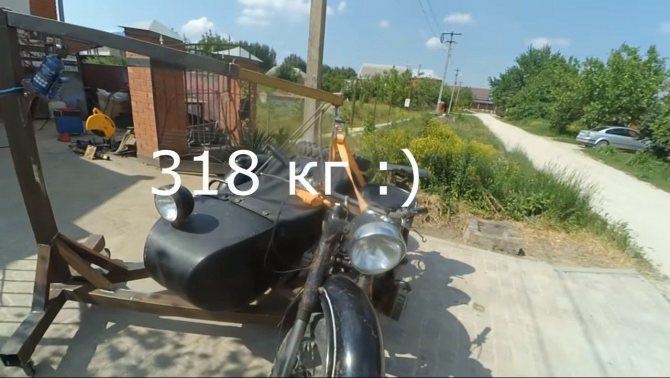

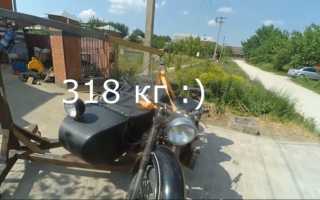

Так же автор снял небольшое видео испытаний.

Спасибо за внимание!

• Tweet

Кран “Пионер”

Механизм позволяет упростить осуществление многих ремонтных и строительных работ, а также обеспечить проведение действий, которые не могут выполняться без дополнительных подъемных устройств. Конструкция подходит для груза с различным объемом и величиной, при этом она может устанавливаться на перекрытиях возводимых домов, в котлованах и на кровле.

Среди главных составных элементов стоит отметить поворотную и опорную рамы, пульт управления. Устройство не вызывает сложностей в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже не имеющему соответствующего опыта.

Созданием подъемных конструкций занимаются многие владельцы частных домов и дачных участков. Их распространение вызвано тем, что каждая часть механизма, независимо от ее сложности, может выполняться желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, таких как монолитные блоки, подобные краны обеспечивают доставку легких предметов на большую высоту.

К сожалению, создание гидравлических устройств, как правило, не представляется возможным. Но, несмотря на это, подъемный кран (своими руками), фото которого представлено ниже, отличается простотой в эксплуатации и достаточной грузоподъемностью.

Недорогой мини-подъёмник

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Gexx Участник FORUMHOUSE

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

В итоге у пользователя получился универсальный, доступный для самостоятельного изготовления и бюджетный «помощник», который значительно упрощает работы по возведению дома.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Производство консольных кранов общепромышленного, пожаробезопасного и взрывозащищенного исполнения. Грузоподъемность стационарных электрических и ручных консольный кранов до 5тн, вылет стрелы до 7м (возможно более по спец. заказу). Грузоподъемность настенных ручных консольный кранов до 3,2тн, вылет стрелы до 7м.

Данная статья взята с публичного источника, носит информационных характер и может содержать неточности! Пожалуйста, перейдите в соответствующий раздел нашего сайта, чтобы ознакомиться с предлагаемой нами продукцией.

Создание габаритного чертежа консольного электрического крана- один из важнейших этапов его производства. Чертежи позволяют уже на этапе проектирования учесть большинство нюансов, связанных с конструкцией крана, монтажом и дальнейшей работой. Чертеж наглядно демонстрирует такие параметры крана, как способ его монтажа, максимальный и минимальный вылет стрелы крана, его грузоподъемность, максимальную высоту подъема грузов, высоту самого устройства, его массу, все статические нагрузки на конструкцию, размеры креплений и угол его поворота.

Далее на странице представлен чертеж типового консольного поворотного крана. Если необходимо модернизировать консольный кран поворотный или установить на него дополнительные опции, специалисты нашей компании могут быстро предоставить Вам габаритные чертежи, с учетом всех усовершенствований.

Кроме статьи «Чертежи консольного крана

» читайте также:

Сборка крана “Пионер”

Многие детали можно отыскать, как ни удивительно, на свалке. Для самодельного механизма главными составляющими являются прямоугольная труба и двутавр. При этом важно, чтобы последний с легкостью помещался в трубе. Для создания телескопического узла для двутавра изготавливаются скользящие направляющие. Стоит отметить, что они должны смазываться специальными составами для уменьшения степени трения.

Для функционирования устройства также необходимы тросы с небольшим диаметром. Их можно приобрести в строительном магазине. Для закрепления поворотной и опорной рам зачастую используется швеллер. Он также обеспечивает плотный монтаж устройства на любой поверхности. Как правило, ею выступает крыша строящегося здания. В соответствии с правилами безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность проблем в то время, пока эксплуатируется подъемный кран, своими руками собранный. Электромотор, соединенный с лебедкой, используется для запуска процесса подъема.

Самодельные подъемные устройства в настоящее время приобретают все большую популярность. При строительстве, при работе в гараже приходится часто перемещать грузы большого веса. В строительстве ручная транспортировка занимает значительное время, и не всегда удается установить пандусы или леса. В любом случае гораздо проще и эффективнее пользоваться подъемниками.

Схема подъемного крана

То же касается и автомобильной темы, гараж с подъемником гораздо удобнее в эксплуатации. Наиболее простые подъемники представляют собой обыкновенную балку, жестко закрепленную одним концом, а на втором конце устанавливается подвижный блок. Через блок перекидывается веревка, с помощью которой грузы затягиваются вручную.

Такой самодельный подъемник достаточно прост в изготовлении, но с практической точки зрения очень неудобен. Во-первых, груз поднимается все равно вручную, а во-вторых демонтаж и монтаж балки с одного места в другое занимает еще больше времени, чем простое перетаскивание тяжестей. Подобные механизмы применяются в рубленых домах.

Материалы и инструменты:

• столбовые опоры;
• деревянная верхняя балка;
• металлическая направляющая;
• колесо-шкив;
• подшипники;
• цепная таль;
• распоры;
• шкив;
• сварочный аппарат.

Если вопрос о том, как самому сделать подъемник для сруба, заставляет задуматься, то вот достаточно простое решение. На 2 вертикально вкопанные столбовые опоры устанавливается верхняя балка длиной чуть больше длины будущего строения. Такой зазор дает возможность перетаскивать бревна непосредственно от штабеля к месту установки.

Деревянную балку необходимо сверху снабдить металлической направляющей, по которой будет двигаться механизм. Далее технология проста, колесо-шкив на подшипнике соединяется с Г-образной металлической деталью, к другому концу которой прикрепляется ручная цепная таль грузоподъемностью не менее 750 кг. Такой минимум объясняется тем, что вес тридцатисантиметрового в поперечнике сруба колеблется от 270 до 400 кг, в зависимости от влажности древесины.

Столбы для такой конструкции должны быть не менее 20 см в поперечнике, и балка, из расчета нагрузки, представляет собой брус не менее чем 15Х20 см в поперечном срезе.

Направляющая представляет собой отрез арматуры, к которой через равные расстояния, не более полуметра, привариваются кончики гвоздей. Они и будут прикреплять направляющую к деревянной балке.

Балка закрепляется на пару десятков см в сторону от столбов, чтобы избежать сцепки транспортировочного устройства и столба.

Для укрепления конструкции на прибитую балку устанавливаются распоры. Если высота столбов 4-5 м, то для устойчивости их необходимо вкопать в землю на 1 м и установить распоры с той стороны, в которую идет сдвиг балки.

Шкив, желательно чтобы он имел бортики, надевается на направляющую и подъемник готов к работе.

Мини-кран 500 кг с лебедкой

Строительный кран 500 кг с лебедкой предназначен для поднятия груза на маленьких площадках и в местах с ограниченным пространством: на погрузочных платформах, кузовах грузовиков и пикапах. Широко применяется в строительстве небольших сооружений. Устройство легко собирается и разбирается. Технические характеристики:

• в собранном положении высота оборудования составляет 116 см, вес — 58 кг;
• для работы грузовой лебедки требуется 12 В;
• ручное вращение стрелы с радиусом 360°, вылет — 160 см;
• имеет дистанционный пульт управления;
• высота подъема составляет 195 см;
• место крепления 25×25 см с отверстиями под крепления 17×17 см;
• подъемный трос изготовлен из стали, его диаметр составляет 4,8×4,5 мм, в комплект входит дополнительный трос диаметром 5,5 мм;
• скорость 3,7 м/мин, без утяжеления.

Кран демонтируется на 3 части, что позволяет с легкостью снять его с площадки. Оборудование можно использовать без регистрации в ГИБДД и Ростехнадзоре.

Самодельный подъемный кран

При индивидуальном строительстве не обойтись без подъемного крана, который также можно сделать при необходимости своими руками.

Самодельный кран поможет монтировать перекрытия, фундамент и все остальные элементы конструкции, благодаря своей способности опускаться ниже нулевой отметки на 2,5 м и подниматься на высоту порядка 2 м.

Такой кран позволяет транспортировать груз на расстояние в пределах 3 м. Для домашнего строительства должно хватить предложенных возможностей.

В такой конструкции не предусмотрен поворотный механизм, так как кран не рассчитан на грузы более 300 кг и легко поворачивается вручную вместе со всей конструкцией.

Для того, чтобы сделать подъемный кран своими руками, понадобится:

• 4 телескопических трубы внешним диаметром 140 мм,
• трехметровая двутавровая балка,
• металлические уголки для опорных конструкций,
• тельфер или ручная лебедка.

Самодельный подъемный кран

Телескопические трубы попарно свариваются с концами балок, состоящих из двух примыкающих уголков длиной 1,5 и 0,5 м, таким образом, получаются 2 П-образные конструкции, которые для устойчивости свариваются балкой по основанию и укрепляются треугольными распорами.

К меньшей раме, которая будет выполнять функцию задней опоры крана, привариваются дополнительные опорные уголки, препятствующие опрокидыванию будущего подъемного устройства.

По центру нижней части горизонтальных балок приваривается двутавровая балка так, чтобы меньшая рама находилась на краю двутавра, а большая чуть дальше 1,5 м от меньшей.

К нижней части двутавра крепится лебедка, которая будет горизонтальным передвижным устройством, тогда как телескопическая система поможет перемещать грузы в вертикальном направлении.

Грач

Оборудование устанавливается на любую площадку или в кузов бортовых автомобилей, прицепов, пикапов. Технические характеристики:

• размер оборудования в сложенном состоянии: высота — 1,27 м, длина — 1,9 м, ширина — 0,2 м, вес — 170 кг;
• при минимальном вылете с углом подъема 45° грузоподъемность составляет 0,9 т, максимальная — 0,4 т;
• минимальный вылет стрелы — 1,5 м, максимальный 3,2 м.

Поворотное устройство закреплено с помощью 4 подшипников, угол поворота составляет 180°. Мини-кран Грач 900 имеет возможность устанавливаться на 2 стороны: левую и правую. Вес лебедки — 2 т, работает от 12 В. Регистрации в ГИБДД и Ростехнадзоре не подлежит.

Пионер-2000

Кран Пионер-2000 — усовершенствованная версия подъемника КП-1000. После модернизации модели величина поднимаемого груза может достигать 2 т. Данный модуль изготавливается производителем по специальному заказу и востребован в строительстве фасадных сооружений, при монтаже окон, сэндвич-панелей.

• оснастка электромагнитным гидротормозом;
• электропривод поворота стрелы;
• редуктор, силовой агрегат и лебедка с 4-кратным запасом прочности.

С учетом вылета консоли максимальная грузоподъемность при двукратной запасовке каната составляет:

• при вылете 4,6 м — 1500 кг;
• 4,4 м — 1700 кг;
• 4,1 м — 2000 кг.

Максимальная высота подъема крюкового механизма:

• на вылете 4,6 м — 4,3 м;
• 4,3 м — 4,5 м;
• 4,1 м — 4,65 м.

Максимальная глубина опускания крюка составляет 100 м при двукратном запасе прочности каната.

Рабочая скорость агрегата:

• при однократной запасовке — 5,6 м/мин;
• при двукратной — 11,3 м/мин.

Поворотная часть перемещается на 360° вокруг оси. Радиус поворота достигает 3 м.

Конструктивная масса — 1,5 т.

Пионер-750

Кран Пионер-750 имеет аналогичные 500-й модели технические показатели.

• масса перемещаемого груза увеличена до 750 кг;
• скорость подъема — 8,4 м/мин;
• высота перемещения — 45 м;
• ручной поворот — с помощью специального рычага;
• механизм подъема груза — электромотор АИР100L4ЕУ3 номинальной мощностью 4 кВт и частотой вращения 1410 об/мин на переменном 3-фазном токе;
• управление осуществляется пультом на 220 В;
• большинство агрегатов делают стационарными, стрелы — неразборными с вылетом 4,5 м;
• габариты — 4,2х2,0х5,4 м;
• транспортная ширина — 2,18 м;
• транспортная длина — 2,67 м;
• высота — 1,35 м;
• вес — 1355 кг.

Кран грузоподъемностью 200 кг своими руками

Конструкция способна складываться, после чего кран становится компактным и помещается в углу гаража. Итак, рассмотрим более подробно, как же собрать такого помощника!

Материалы и инструменты, которые использовались автором:

Список материалов:

— понижающий редуктор 1:100 или подобный; — стальные трубы (квадратные и круглые); — листовая сталь; — болты, гайки, шайбы и прочее; — крепкие шкивы; — стальной трос; — шуруповерт; — колесики от тележки; — подшипники и другое.

Список инструментов:

— сварочный аппарат; — болгарка; — маятниковая пила; — дрель; — ленточная шлифмашина (не обязательно); — токарный станок.

Процесс изготовления крана:

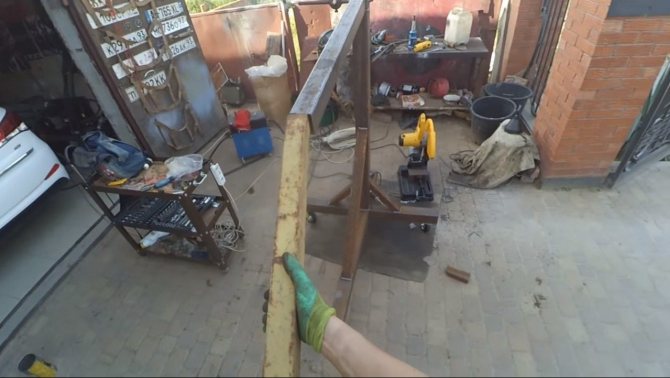

Шаг первый. Свариваем основу

Шаг второй. Колесики Рама у нас будет ездить на колесиках, которые могут вращаться в любых направлениях, подобные стоят на тележках в супермаркетах. Это даст возможность легко перемещать кран вместе с грузом по гаражу. Для крепления этих колес берем листовую сталь и делаем 4 заготовки с отверстиями. Эти крепежи потом привариваем к раме в нужных местах. Ну а далее остается просто прикрутить колесики, закрутив гайки.

Шаг третий. Стойка и стрела Для стойки нам понадобится кусок крепкой трубы, подойдет квадратная. Хорошо привариваем ее к основанию. К этой стойке привариваем два кронштейна из стальных пластин, они будут использоваться для крепления стрелы.

Стрела у нас делается тоже из квадратной трубы, в ней насверлены ряды отверстий. Эти отверстия нужны для того, чтобы можно было регулировать угол стрелы или вовсе ее сложить.

Ну а далее вам останется на конце стрелы установить крепкий шкив, по которому будет идти тросик. Автор использовал шкив из пластика, так как нагрузки у нас не слишком большие, но лучше использовать сталь. Для шкива тоже делаем кронштейн из двух пластин.

Шаг четвертый. Укрепляем стойку Если оставить стойку как есть, ее при нагрузке отломает или согнет. Чтобы этого не произошло, укрепляем конструкцию. Для этих целей нам понадобится два стальных отрезка, отрезаем их до нужной длины и гнем в желаемый профиль. Ну а далее эти отрезки привариваем к стойке и основанию. В итоге у нас получается крепкая стойка.

Шаг пятый. Дорабатываем редуктор Суть доработки редуктора в том, что к входу нам нужно будет подключить дрель, а на выходе будет установлен барабан, который будет наматывать тросик.

Начинаем с переходника под дрель. Автор нашел кусок трубы, который плотно надевается на вал редуктора и в центр этой трубы вварил стальной стрежень. Если диаметр этого стержня окажется великоват, чтобы зажать в патроне дрели, уменьшаем его диаметр на токарном станке. В трубе делается прорезь под шплинт, а потом этот шплинт приваривается к трубе.

Далее нам нужно установить «барабан» для троса. Для этих целей тоже используем кусок трубы подходящего диаметра. Все делается аналогично, но конец оси нужно обязательно закрепить в подшипнике. Поэтому автор приваривает к концу трубы шайбу, к которой приварена гайка. Гайка по диаметру стачивается на токарном станке, чтобы получилась ось, которая зайдет в подшипник. Вот и все, теперь можно установить и подшипник, прикрутив его винтом с шайбами.

Шаг шестой. Устанавливаем редуктор на кран

Шаг седьмой. Испытания Приступаем к испытаниям крана. Устанавливаем крепкий тросик, а на конец (тросика) вешаем какой-то грузик, автор использовал шестерню. Подъезжаем к нужному объекту и пробуем поднять. У автора в качестве эксперимента был сначала транспортирован двигатель весом в 60 кг. Он без труда был погружен на стол без особых усилий.

Следующий объект весил уже 140 кг, он также без труда был поднят и доставлен на стол. В иных случаях для его перемещения понадобился бы напарник, а то и двое. Вот и все, вот таким вот простым способом можно собрать себе верного помощника. Кстати, если кран немного укрепить, им запросто можно снимать автомобильные двигатели и не только.

Надеюсь, проект вам понравился, и вы нашли для себя полезную информацию. Удачи и творческих вдохновений, если вдруг надумаете повторить подобное. Не забывайте делиться своими наработками с нами!

Источник

Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Чертежи

Чтобы сделать кран, прежде всего составляют схему проекта и чертежи основных узлов. Рассмотрим изготовление конструкции подъемного крана с ручным управлением. Можно было бы сделать аппарат на электричестве, дающем возможность передвигать груз при помощи устройства на длинном тросе, как это происходит в заводских конструкциях. Но тогда сложность изготовления узлов увеличивается, это повлечет удорожание готового изделия и увеличение времени на его создание. Поэтому остановимся на изготовлении ручной модели.

Игрушечный кран своими руками – очень красивый проект (фото + чертежи) | Своими руками

Для изготовления некоторых деталей игрушки вам потребуются шаблоны, которые вы найдёте в конце этой статьи. Сделайте копии этих шаблонов и с помощью аэрозольного клея прикрепите их к заготовкам, выпилите и отшлифуйте вдоль линий контура, а затем просверлите отверстия в указанных местах. Удалите бумажные шаблоны, смочив их уайт-спиритом, и окончательно отшлифуйте детали наждачной бумагой № 220.

Начните с массивного шасси автокрана

1. Выпилите из ореховой доски заготовку размером 25x160x575 мм для нижней летали шасси (А). Отпилите от каждой кромки заготовки полосу шириной 19 мм, пометьте, чтобы правильно ориентировать в дальнейшем, и отложите в сторону. Выпилите верхнюю деталь шасси В, настил С, выдвижные опоры и стойки К (рис. 1 и 3, список материалов»). Временно огложите эти детали в сторону.

2. Установите в пильный станок пазовый диск толщиной 6 мм и настройте его вылет равным 16 мм. За несколько проходов выпилите поперёк нижней летали шасси А пазы шириной 38 мм (рис. 2). Затем поднимите диск до высоты 19 мм и сделайте внутри каждого широкого паза ещё пару пазов шириной 6 мм (фото А).

3. Подготовьте полоску размером 3x6x305 мм для упоров F. Опилите упоры указанной длины (фото В) и вклейте их в узкие пазы нижней детали шасси А (фото С).

4. Сделайте на нижней летали шасси А снизу цековку 25×13 мм с 8-миллиметровым отверстием, а затем пять осевых отверстий диаметром 9 мм на каждой кромке (рис. 2). Обратите внимание: центры осевых отверстий расположены не посередине толщины нижней детали.

5. Возьмите отпиленные ранее полоски. От переднего конца каждой ИЗ них отпилите блок ДЛИНОЙ 64 мм. Снова приклейте эти блоки к нижней детали А, выровняв с передним торном. Когда клей высохнет, сделайте на переднем торце пропилы, имитирующие решётку (рис. 2). Затем выпилите на передних углах вырезы, как показано на фото D.

6. Разметьте и отшлифуйте снизу 3-миллиметровый скос на нижней детали шасси А (рис. 2). Затем 10-миллиметровым сверлом сделайте спереди и сзади отверстия, имитирующие фары и габаритные фонари (рис. 1 и 2), одинаково расположенные на каждом торце.

Подъемный мини-кран: основные этапы работ

В качестве основания для самодельного домашнего мини-крана можно использовать толстую стальную пластину, сваренную буквой «Г». На одной стороне будет крепиться редукторный блок, а на другой — стальная катушка для наматывания троса (ее диаметр напрямую зависит от длины троса).

Чтобы соединить между собой валы катушки и редуктора, потребуется изготовить парочку переходников разных диаметров. Также можно использовать кусок стальной трубы с двумя отверстиями, в которые вкручены болты. Но переходники все-таки надежнее.

Когда основные элементы конструкции собраны и закреплены, останется изготовить только поворотный механизм и стрелу мини-крана, на конце которой нужно закрепить шкив для стального троса. Затем зачищаем сварочные швы, обрабатываем поверхность шлифовальным диском и красим.

Многие люди интересуются, как изготовить конструкцию подъемного крана своими руками. Такое устройство может помочь при постройке дома, подсобных помещений, необходимых в хозяйстве, зернохранилища и склада для кормов.

Устройство и принцип работы

Кран представляет собой разборную конструкцию, устанавливаемую на разных строительных участках с допустимым уклоном не более 3°. Механизм изготавливают в нескольких модификациях согласно ГОСТу 1451-77.

Основные сборочные узлы подъемника:

• поворотная рама с приводом;
• ходовая рама;
• стрела;
• крюковая подвеска;
• механизм конечного останова;
• стяжка;
• грузовой канат;
• контргруз;
• пригруз;
• страховочная растяжка;
• путевой выключатель;
• лебедка;
• электрооборудование.

Ходовая рама бывает стационарной и на колесном ходу.

Стрелу выполняют в разборном исполнении или цельной. Толщина стрелы — не более 10,2-13,3 см. Длина не превышает 3,5 м.

Толщина каната — 0,69-0,78 см.

Минимальный вес контргруза — 750 кг.

Поворот крана в зависимости от грузоподъемности осуществляется 2 способами:

Лебедка приводится в действие электрическим приводом мощностью 4-4,75 кВт, работающим от сети с напряжением 380 В. Механизм поднимает и опускает груз на высоту 4,5-6,2 м при выносе стрелы на 250 см со скоростью 8,4-16,8 м/с. Платформа крана поворачивается вокруг собственной оси. В некоторых случаях устанавливают специальную люльку-платформу.

Процесс управления осуществляется механизатором с помощью выносного кнопочного пульта.

Подъемные механизмы Пионер по максимальному грузу подразделяются на 3 вида:

От грузоподъемности зависят все остальные характеристики.

Чертежи подъёмного крана | Секреты и Нюансы

2015-02-25, 22:04

x

В связи с тем, что в интернете появилось множество ресурсов, которые попросту скопировали эту страницу и опубликовали под своим авторством, я вынужден был установить на сайт защиту от копирования. Если кому-то из вас потребуются чертежи моего подъёмного крана, для личного пользования, обратитесь ко мне в комментариях, и я вышлю вам ссылку на страницу, где вы сможете их скопировать и распечатать если нужно.

Чертежи подъёмного крана, представленного в статье Подъёмный кран своими руками

sekretymastera.ru

Принципы выбора

Основными позициями для верного выбора являются:

• Грузоподъёмность стрелового механизма: общий запас прочности для КП с ручным поворотом должен быть не ниже 20%, для КП с поворотной рамой – не менее 10%. Исполнения с выдвижной стрелой требуют увеличения запаса прочности на 10%.
• Тип останова: при лёгком режиме работы он может быть роликовым, в остальных случаях – храповым. Надёжность обоих вариантов одинакова, но износ фрикционных роликов во время торможения существенно выше, чем храповика с собачкой.
• Степень мобильности крана: при отсутствии возможности установки крана «Пионер» на подготовленную площадку надёжнее остановиться на варианте с жёсткой установкой опорной рамы.
• Предприятие – производитель. Вся такелажная оснастка должны соответствовать требованиям ГОСТ 2688-80 или ГОСТ 3077-80 «Канаты грузовые», а производство должно быть сертифицировано. Технические характеристики кранов «Пионер» не могут противоречить положениям ГОСТ 1451-77.

Цена рассматриваемых механизмов определяется их комплектацией. Так, цена КП грузоподъёмностью 500 кг составляет 100…120 тыс. руб., а цена кранов «Пионер» максимальной грузоподъёмности с полным электроприводом управления достигает 200 тыс. руб.

​2 мини-крана, чтобы поднять блоки на второй этаж

И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.

pavel_khudoleevУчастник FORUMHOUSE

Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

Узлы крана крупным планом.

Грузоподъёмность крана для подъёма блоков 150 кг.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

Опорная площадка крана.

Фото со строительства.

Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.

Виды ручных кранов

Все строительные краны классифицируются на:

• самоходные;
• стационарные;
• башенные;
• специального назначения.

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

• стационарные;
• переставные;
• самоподъемные;
• передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Пионер-1000

Стреловой кран Пионер-1000 — усовершенствованное многофункциональное оборудование грузоподъемностью в 1000 кг. Поворотные и подъемные механизмы работают от электрической сети напряжением 380 В и приводной мощностью 4,75 кВт, благодаря чему управление становится быстрым и легким.

Стрелу производят в 3 вариантах:

С увеличением длины грузоподъемность и высота подъема уменьшаются:

• стрела, рассчитанная на вылет 2 м, перемещает грузы массой до 1 т на высоту 6,2 м;
• на 3 м — до 0,8 т на высоту 6 м;
• на 4 м — до 500 кг на 5,3 м;
• при наземном креплении — 6 м.

Фиксация производится с помощью стяжек.

Консольные агрегаты выполняют в 2 вариантах:

• переставными;
• передвижными на колесах.

На поворотной платформе стационарного подъемника устанавливают специальные упоры, регулирующие угол наклона и предохраняющие от запрокидывания.

Выводы

Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:

• Мобильный кран для кладки блоков. Фотоинструкция с чертежами по изготовлению самодельного передвижного консольного двухплечевого строительного крана.
• Мини-кран своими руками: обзор вариантов. 3 топовых конструкции самодельных кранов, включая самодельный аналог профессионального немецкого мини-крана с выдвижной центральной стойкой.
• Делаем кран своими руками. В материале — мини-пионер для подъёма бруса: чертежи, расчет полиспаста, детальные фото.

АРТ-ХАУС: Отделка необычного дома мозаикой и волшебный интерьер. О необычном дизайнерском доме, построенном без наёмных рабочих, рассказывает его автор — художник-архитектор.

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Как пользоваться

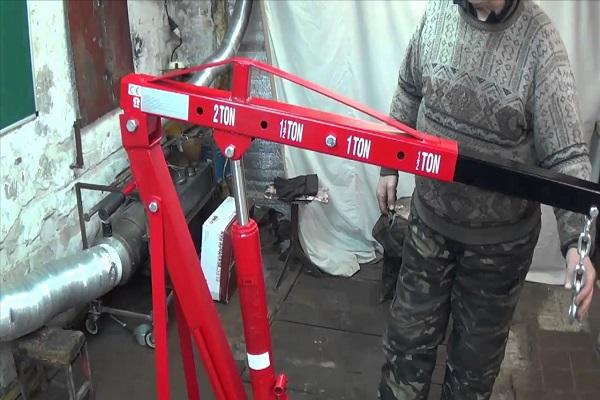

Телескопическая стрела механизма может быть установлена в нескольких положениях. Гусь маневренный, им может управлять 1 человек. Оборудование поднимает достаточно тяжелые грузы за счет установленного домкрата, никаких дополнительных аксессуаров и устройств для перемещения тяжестей не нужно.

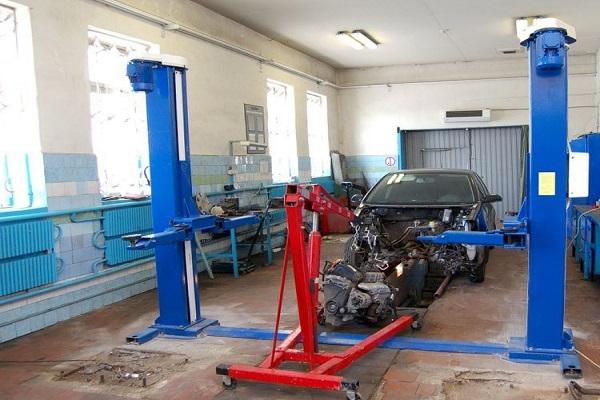

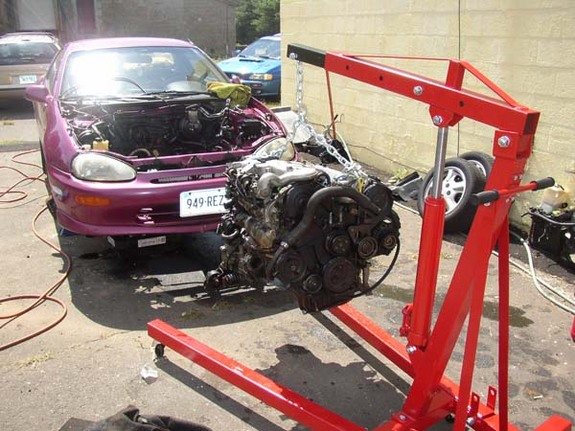

Для того чтобы поднять двигатель автомобиля, нужно открыть капот, подкатить кран. Его устанавливают так, чтобы «ноги» размещались под машиной, а цепь с крюком нависала над мотором.

Двигатель имеет проушины, за них зацепляют тросы, а уже к ним подводят цепь с крюком. Установив монтировку, качают домкрат. Он поднимает стрелу, вместе с ней идет вверх двигатель.

После того как ремонт машины будет завершен, мотор опускают на место, снимают крюк. Кран откатывают от автомобиля. Если есть необходимость, его можно разобрать.
