Потолок из гипсокартона с подсветкой своими руками

О преимуществах светодиодного освещения наслышаны многие. Уникальный спектральный состав близкий к дневному свету создает уют даже в самую ненастную погоду. Долговечность и экономичность делают такое решение даже более рентабельным, чем обычные лампы накаливания. Многообразие форм и типов светодиодных светильников позволяют создавать неповторимый интерьер.

Но мы все это уже все знаем. Светодиодная лента закуплена и пришло время монтажа. И тут возникает закономерный вопрос, а как ее прикрепить к стене или предмету интерьера. Задняя часть светодиодной полосы покрыта двухсторонним скотчем, но сможет ли он удержать всю конструкцию на штукатурке?

Продавцы светодиодного оборудования предлагают нам для решения такой непростой задачи внушительный ассортимент всевозможных профилей (коробов). Типы профилей разделяют по способу монтажа:

• угловые;
• врезные;
• накладные.

Угловой профиль

Угловой короб необходим, если светодиодную ленту нужно закрепить в углу двух перпендикулярных поверхностей. Это может быть стык стены и потолка либо подсветка мебели.

Врезной профиль

Такой тип профиля ценят гурманы дизайнерских решений. Он позволяет заглубить светодиодную ленту, создав оригинальный и неповторимый вид.

Накладной профиль

Это классическое решение для монтажа светодиодных лент по периметру комнаты либо для создания локальной подсветки.

Вроде всё понятно, за исключением одной маленькой детали… Цена алюминиевого профиля для светодиодной ленты в несколько раз выше самой светодиодной ленты. Встает ребром вопрос об экономической целесообразности светодиодного освещения. Ну не готов я отдать 150 долларов для комплекта профилей на одну комнату.

Варианты подсветки на потолке из гипсокартона

Существует два варианта подсветки потолка из гипсокартона: открытая и скрытая. Открытая подсветка организуется с помощью точечных светильников, вмонтированных в потолок из гипсокартона.

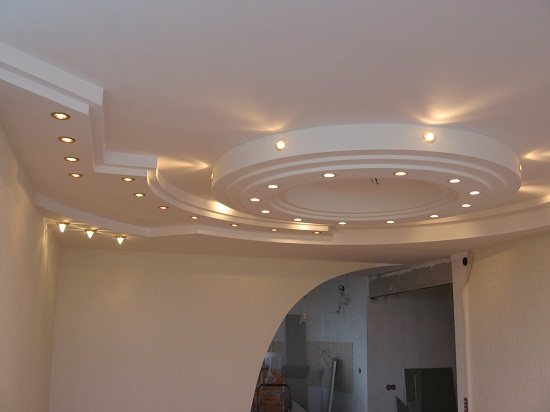

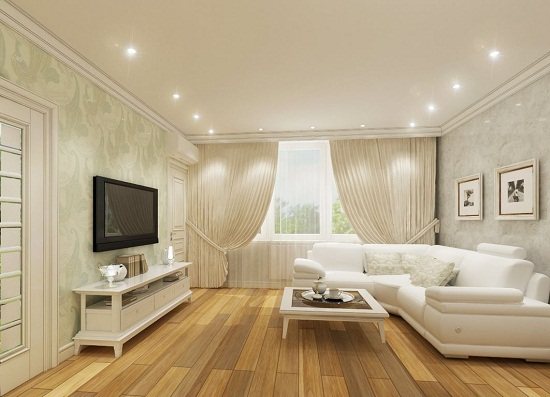

Рис.1.

Для открытой подсветки используются светильники, в которых лампа расположена ниже уровня потолка. Для установки таких светильников достаточно высоты короба 3-4 см, а некоторые виды светильников могут крепиться непосредственно к потолку. В этом случае короб из гипсокартона необходим для прокладки электропроводки и декоративного оформления помещения.

Скрытая подсветка располагается в специальных коробах. Раньше такая подсветка организовывалась с помощью неоновых ламп. Сегодня на смену неона пришла светодиодная лента. Организовать подсветку светодиодной лентой легко своими руками, так как работа с ней не требует специального оборудования.

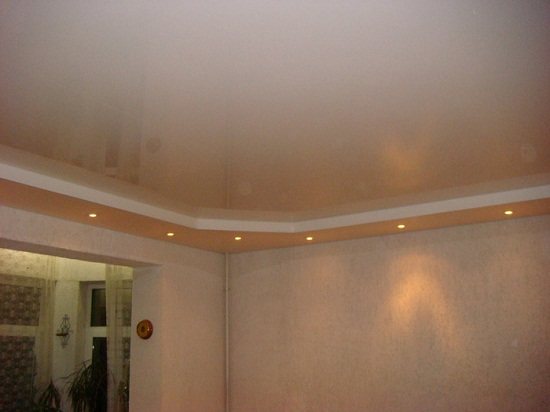

Рис.2.

Скрытая подсветка может быть контурной или выполнена точечными светильниками. Для подсветки точечными светильниками высота короба должна быть не менее 7 см. Для организации ниши контурной подсветки высота короба будет 10 см.

Следует отметить, что часто применяют оба варианта подсветки. При чем делают таким образом, чтобы подсветка работала независимо друг от друга.

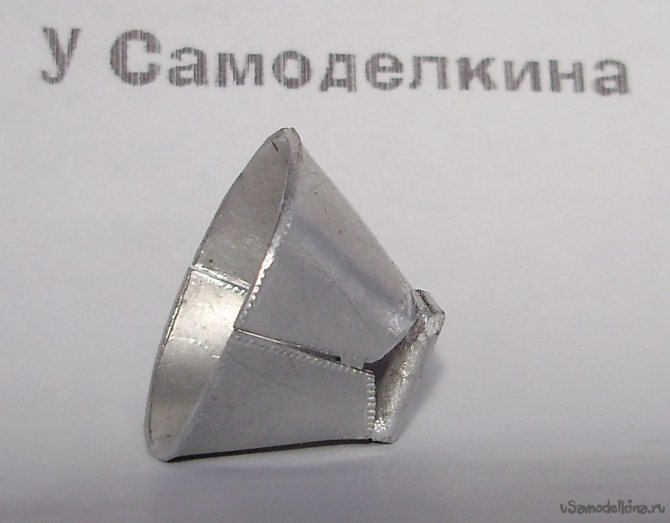

Из чего и как сделать отражатель?

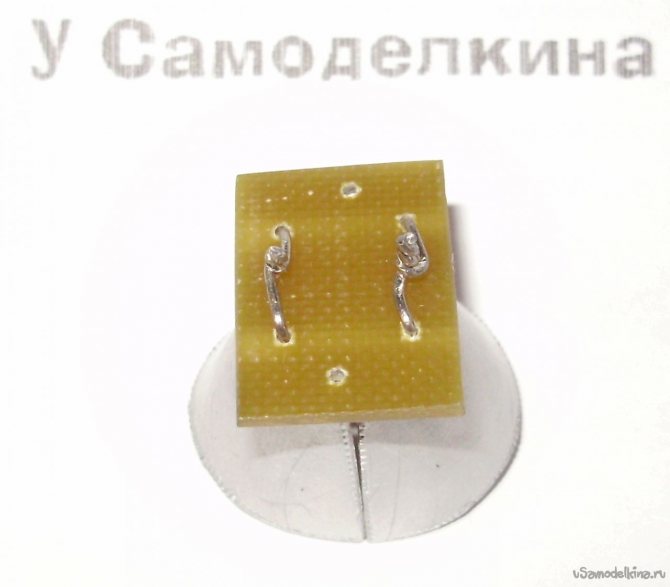

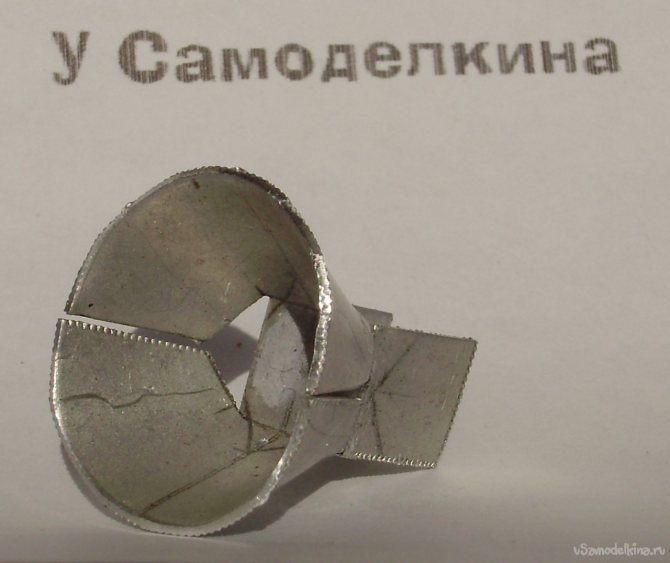

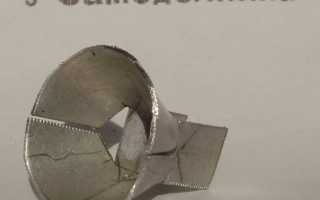

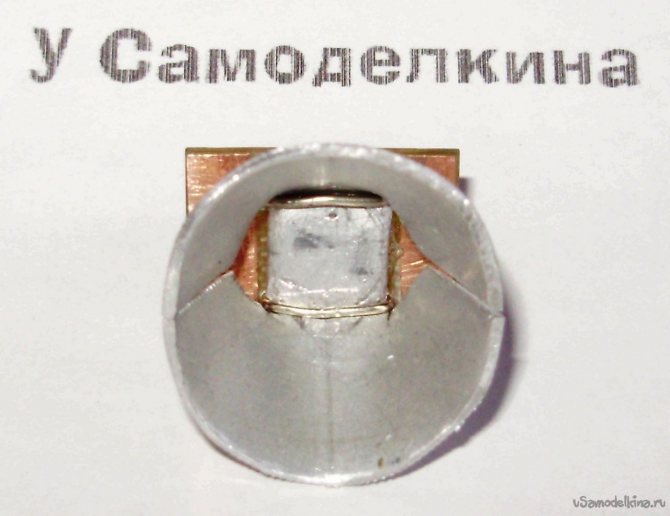

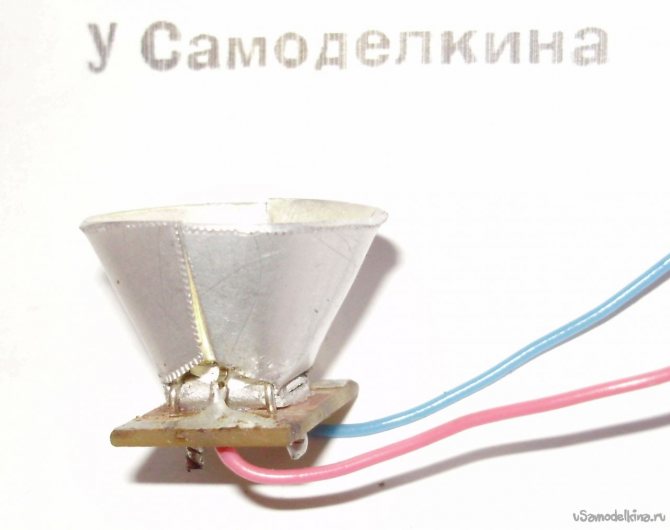

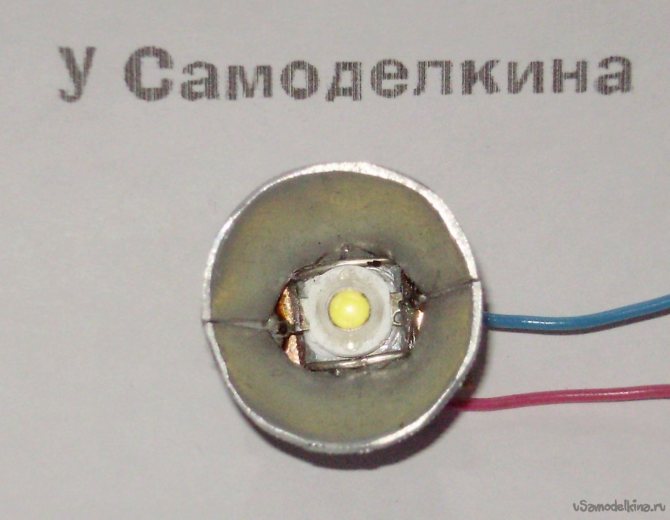

Важно не только придать материалу нужную форму, но также заставить его отражать свет, который подают светодиоды.

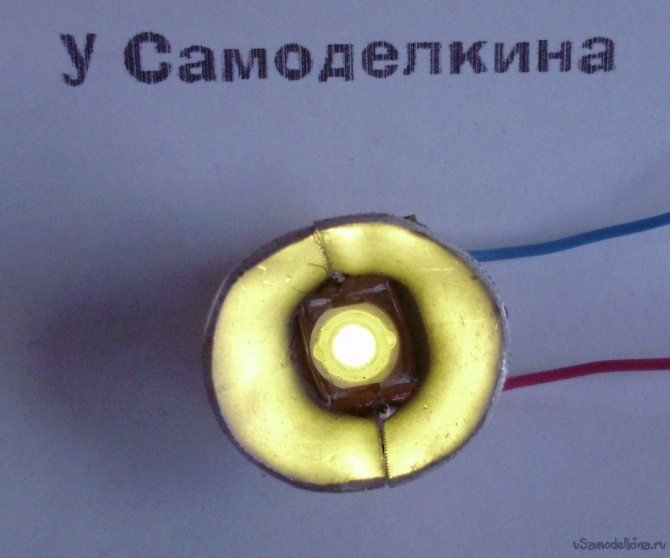

Отменным вариантом наружного покрытия может послужить хромированная краска, которая продается в баллонах. Можно не наносить отражающее покрытие, а доверить эту процедуру специалистам из профильной мастерской.

При проектировании любых оптических систем важно сохранить баланс между конечной стоимостью сборки и правильностью расстановки элементов. При этом следует учитывать такую закономерность: чем выше эффективность элемента – тем больше его чувствительность к месту установки.

Закрепить составляющие системы можно не только с помощью клея и клейкой ленты, но также с использованием штифтов и крючков с предохранителями, которые пропускаются через плату.

Короб для открытой подсветки

Как уже говорилось ранее открытая подсветка потолка из гипсокартона организуется с помощью встроенных светильников. Если потолок полностью изготовлен из гипсокартона, то светильники могут монтироваться непосредственно в него.

Рис.3.

Если позволяет высота потолка, то делают подвесной потолок из гипсокартона, а для освещения помещения или отдельных зон используют точечные светильники.

Часто поступают по-другому, светильники устанавливаются в специальные короба. Такой подход несет в себе как дизайнерский прием, так и чисто практическую направленность. Потолок из гипсокартона уменьшает высоту помещения. При низких потолках целесообразнее основание потолка оставить прежним, а подсветку установить в специально сделанные короба. Короба могут располагаться по периметру помещения, либо создавать произвольные узоры на потолке.

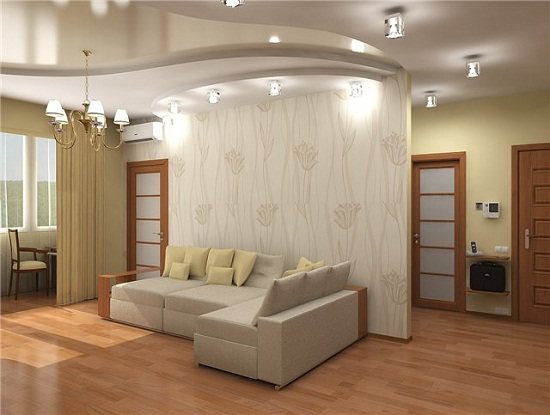

Рис.4.

При небольшой высоте помещения для установки точечных светильников целесообразно сделать короб из гипсокартона по периметру. В короб можно установить светильники любого типа, при этом уровень основного потолка останется прежним.

Рис.5.

Для организации подсветки по центру помещения также можно использовать короб из гипсокартона.

Наиболее простой в изготовлении является прямоугольный короб из гипсокартона расположенный по периметру помещения. Обычно такой короб имеет ширину 50 см, а высоту 50 – 70 мм. Это наиболее оптимальные размеры короба.

Вся сложность создания короба заключена в создании каркаса для короба. Каркас можно изготовить различными способами. Но наиболее популярных всего два.

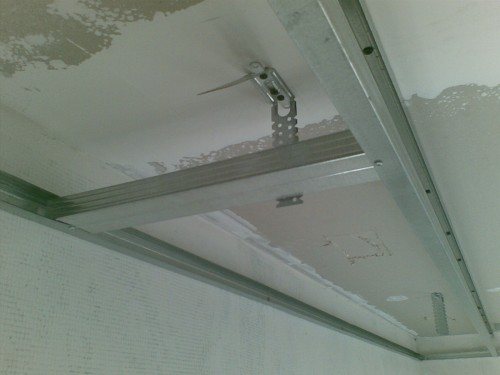

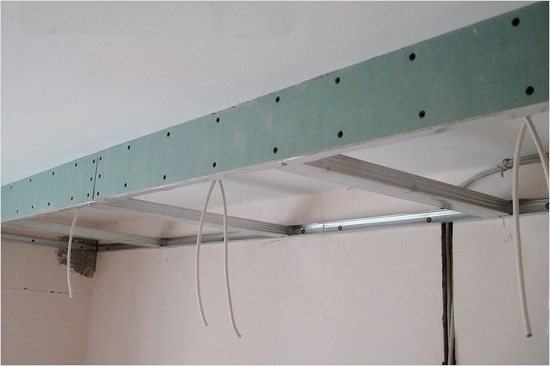

Рис.6.

Каркас для гипсокартонного короба изготавливается из металлических профилей. На потолок и стены закрепляется направляющий профиль (ПН), из него же изготавливают внешнее ребро короба. Потолочный профиль (ПП) используется для горизонтальных и вертикальных поперечин.

На потолок и стену закрепляется направляющий профиль для гипсокартона. Из направляющего профиля собирают ребро, которое состоит из двух профилей. Эти профили соединяют как показано на схеме ниже.

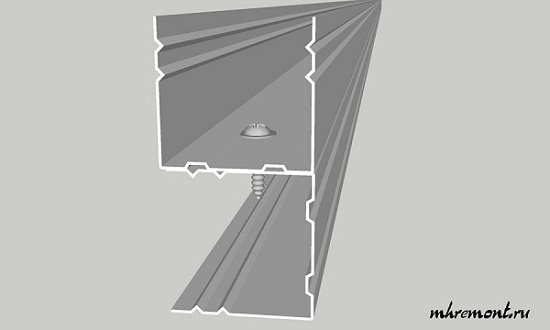

Рис.7.

Внешнее ребро короба изготавливают из 2-х потолочных профилей, соединив их как показано на рисунке. К нижней части конструкции будет крепиться горизонтальная поперечина из ПП-профиля, к верхней части вертикальная поперечина.

Далее с помощью отрезков направляющего профиля формируют ребра жесткости короба.

Второй вариант короба не сложнее первого. На стены и потолок закрепляют направляющий профиль. Из потолочных профилей изготавливают горизонтальные перемычки и закрепляют их к потолку подвесами. Для ребра используют так же направляющий профиль. Он закрепляется к горизонтальным перемычкам.

Рис.8.

При небольшой высоте короба порядка 7 см и большой ширине, можно не устанавливать вертикальные поперечины, и конструкция короба упрощается. В качестве ребра используется направляющий профиль, а для удержания горизонтальной поперечины используется прямой подвес.

На вертикальной стороне короба часто вообще не устанавливают перемычки, а сразу зашивают полосой гипсокартона.

Рис.9.

Если короб имеет малую высоту, то ребро закрепляется сразу к гипсокартону без вертикальных поперечин и промежуточных подвесов. Перед обшивкой короба в него устанавливают электропроводку.

Монтаж пластикового короба

Для монтажа конструкции нам понадобится самые простые инструменты:

• карандаш;
• линейка;
• уровень;
• дрель;
• шуруповёрт;
• упаковка шурупов нужного размера.

Исходя из особенностей крепления, подбираем соответствующий кабель-канал:

Угловой	Врезной	Накладной

Типоразмеры пластикового профиля
Профиль	Размер, мм	Профиль	Размер, мм
12×12	15×10
16×16	20×10
25×16	25×25
30×10	40×16
40×25	40×40
60×40	60×60
80×40	80×60
100×40	100×60

Схемы коробов из гипсокартона для встроенной подсветки потолка

Рис.10.

Рис.11.

Рис.12.

Рис.13.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Другой пример, более типичный:

Светодиодная сборка для прожектора 20 Вт

Вы уже догадались, что два горизонтальных ряда точек по 10 шт – это светодиоды. Одна полоска – это навскидку 30 Вольт, ток 300 мА. Две полоски, соединенные параллельно – напряжение 30 В, ток в два раза больше, 600 мА.

Ещё пара примеров:

5 рядов (зиг-заг) по 10 светодиодов.

Итого – 50 Вт, ток 300х5=1500 мА.

Матрица 7 рядов по 10 светодиодов

Итого – 70 Вт, 300х7=2100 мА.

Думаю, продолжать не смысла, уже всё понятно.

Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0,5 Вт. Вот пример матрицы GT50390, установленной в прожекторе 50 Вт:

Светодиодный прожектор Navigator, 50 вт. Светодиодный модуль GT50390 – 90 дискретных диодов

Если, по моим предположениям, мощность таких диодов – 0,5 Вт, то мощность всего модуля должна быть 45 Вт. Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода – 150…170 мА, общий ток модуля – 1350…1500.

У кого другие соображения на этот счет – милости прошу в комментарии!

Короб для скрытой (контурной) подсветки

По аналогии с предыдущим вариантом скрытая подсветка потолка может быть установлена как по периметру помещения, так и по периметру фигурных коробов.

Рис.14.

Контурная подсветка потолка может использоваться как декоративное, так и основное освещение. Такой вид освещения состоит из короба специальной конструкции в котором устанавливается светодиодная лента.

Рис.15.

Короб с контурной подсветкой может быть расположен как по периметру помещения, так и быть в виде декоративных элементов на потолке. Конструкция короба в обеих случаях одинакова.

Так же часто делают комбинацию этих вариантов.

Для установки скрытой подсветки потолка так же необходим короб. Короб может быть открытым и закрытым.

Рис.16.

Существует 2 вида ниш для контурной подсветки: открытая и закрытая. Если необходимо иметь широкую полосу освещения, то выбирают открытую нишу. Если необходимо получить четкий контур, то используют закрытую нишу.

Как видно из схемы выше короб аналогичен коробу для открытой подсветки точечными светильниками за тем лишь исключением, что добавляется консольная ниша для укладки светодиодной ленты.

Рис.17.

Открытая ниша организуется за счет того, что для зашивки горизонтальной поверхности короба ширину листа гипсокартона делают на 5- 10 см больше, чем ширина короба.

Рис.18.

Для закрытой ниши ширина листа гипсокартона для горизонтальной части короба делают больше ширины короба на 10 см. К краю выступающей части крепят направляющий профиль. К профилю вертикально закрепляют полосу гипсокартона шириной 5 см. Таким образом получается закрытая ниша.

Одним из важных параметров ниши является ее размер. Размер влияет на внешний вид короба и на полосу подсветки. Чем меньше расстояние между коробом и потолком, тем уже полоса подсветки, и наоборот. Следует отметить, что на ширину и яркость полосы подсветки влияет и место расположения светодиодной ленты.

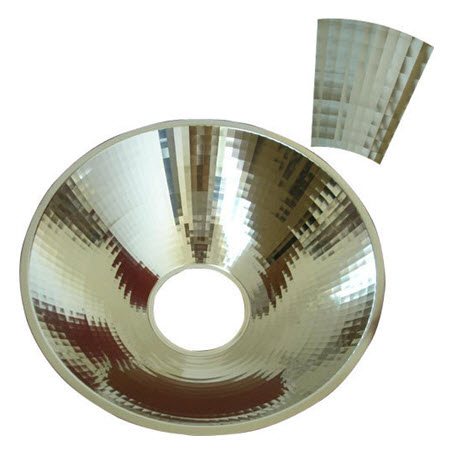

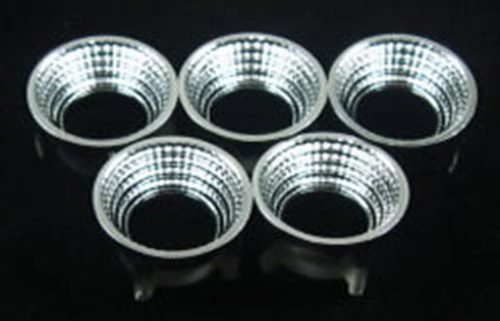

Какие они – современные отражатели?

Производители постоянно пополняют модельный ряд, существенно расширяя возможности светового тюнинга. Рефракторы выпускаются под самые разные светодиоды и их сочетания. Теперь вовсе не обязательно ограничиваться одним оттенком.

Устройства отражают свет в прямом и обратном направлении, тем самым делая распределение лучей более равномерным.

Отражатели могут быть рассчитаны на монтаж с акриловым стержнем, при том они помогут аккуратно скрыть светодиоды для наиболее эффективного их использования в режиме габарита задних автомобильных ламп.

Рефракторы могут корректировать и перенаправлять освещение светодиодов. Они рассчитаны на работу под прямым углом по отношению к оси диода. При подборе отражателя важно учитывать все параметры источников света. Типы корпуса и формы исполнения постоянно пополняются, поэтому стоит регулярно мониторить новинки, чтобы не упустить наиболее интересные варианты оптики.

Отражатели существенно улучшают свойства потока, который выдают светодиоды. Они одинаково нужны для тюнинга автомобильной оптики и для сборки фонарей и светильников. Простые модели можно попытаться сделать своими руками, но в некоторых случаях соперничать с производителями просто бессмысленно.

Схемы коробов комбинированной подсветки

Рис.19.

Рис.20.

Рис.21.

Рис.22.

Принцип работы и схема

ЛЕД-прожектор (LED) имеет в своем составе такие компоненты:

• светодиоды (обеспечивают свечение);
• драйверы (управляют работой устройства);
• корпус;
• рассеиватель света (позволяет повысить коэффициент полезного действия светильника);
• линзы (контролируют форму, цвет и некоторые другие характеристики потока света).

Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты. Источник электропитания подает напряжение на светодиоды, где происходит трансформация тока в световой поток. Благодаря указанным действиям обеспечивается свечение прибора.

На рисунке ниже представлена стандартная электрическая схема для драйвера электронного прожектора.

Что касается принципа работы драйвера, то он не отличается на разных прожекторах. Питание от электросети поступает на вход драйвера, минуя предохранитель F1. Далее происходит фильтрация при помощи LC-элементов и выпрямление за счет диодного моста. Сглаживание осуществляется электролитическим конденсатором (С13). Постоянное напряжение (280 В) образуется на конденсаторных выводах.

От электролитического конденсатора напряжение направляется по токоограничивающим резисторам к стабилитрону (D12) и выводу № 6 описываемой микросхемы. Стабилитрон отвечает за 9-вольтное электропитание микросхемы, что является основным фактором, обеспечивающим функционирование драйвера. От конденсатора C13 ток идет через трансформаторную обмотку (T1.1) через выводную часть полевого транзистора (Q1).

Обратите внимание! Величина тока, идущего через световые диоды, зависит от параметров сопротивления резисторов, стоящих на микросхеме.

Монтаж светодиодной ленты

Проще всего светодиодная лента устанавливается в открытую нишу. Она наклеивается на внутренний борт.

Рис.23.

Светодиодную ленту устанавливают в нишу. От положения ленты в нише зависит внешний вид контурной подсветки. Для продления срока службы светодиодной ленты, рекомендовано устанавливать ее на металлическую полосу, которая обеспечит хорошее охлаждение светодиодов. Так же не следует применять ленту длиной более 15 м, подключенной к одному блоку питания.

Важно отметить, что в процессе работы светодиоды хорошо греются. Для продления их срока службы необходимо сделать им охлаждение. Для этого можно на место установки светодиодов установить алюминиевый профиль, и на него наклеить светодиодную ленту.

Установка в закрытую нишу имеет варианты: наклейка ленты на заднюю стенку короба, наклейка ленты на профиль расположенный по передней стенке короба.

Рис.24.

В зависимости от того какая ширина полосы освещения необходима ленту можно устанавливать в разные места ниши.

Часто светодиодную ленту укладывают на дно короба. Это достаточно рискованный вариант. Дело в том, что в определенном случае может образоваться тень от передней стенки ниши. Это может сделать подсветку менее эстетичной.

Для монтажа светодиодной ленты помимо самой ленты, потребуется трансформатор, а в случае разноцветных светодиодов еще и RGB контроллер.

Рис.25.

Используя RGB ленту можно менять цвет контурной подсветки. Для этого по мимо ленты необходимо установить контроллер.

Мы рассмотрели все варианты подсветки потолка из гипсокартона и способы ее создания. В большинстве случаев используются короб для установки точечных светильников, так как он не занижает высоту помещения. С помощью короба можно украсить помещение и организовать подсветку необходимой зоны. Хорошим решением является комбинация точечных светильников и контурной подсветки, с их помощью можно создать достаточный уровень освещенности, а применяя в светильниках светодиодные лампы можно значительно сократить электропотребление и снизить затраты на освещение квартиры.

В заключение несколько интересных дизайнерских решений по освещению различных помещений. В этих решениях применены различные варианты подсветок и их комбинации.

Конструкция каркаса лайтбокса

Каркас должен обеспечивать жёсткость конструкции, поэтому, изготавливая своими руками короб для светодиодов, лучше использовать алюминиевый либо стальной профиль. Но для конструкции небольших размеров в качестве супербюджетного варианта вполне подойдет мебельная плита или даже обычная доска.

Важно! Если короб устанавливается вне помещения, то главная задача – обеспечить устойчивость конструкции к различным атмосферным воздействиям.

Изготовление лицевой поверхности

Лайтбокс может быть выполнен из разного материала, но для изготовления передней панели применяют только прозрачные материалы – акриловое или силикатное стекло, полистирол, прозрачный ПВХ лист, баннерная ткань (для больших размеров). ПВХ имеет наименьший коэффициент преломления, но его стоимость самая высокая.

Наиболее практичным вариантом будет акриловое стекло

. Оно несколько дороже силикатного, но и значительно устойчивее к нагрузкам и ударам. Впрочем, при создании короба небольшого размера (площадью до 0,5 м.кв) можно использовать обыкновенное стекло толщиной не более 3-4 мм.

После того как материал выбран, на его поверхности наносят выбранное изображение при помощи широкоформатных плоттеров. Существует и другой способ изготовления изображения – аппликация из виниловых пленок. Их подготавливают на режущем плоттере и наклеивают частями на лицевую поверхность.

Изготовление задней поверхности

Для изготовления этого элемента берется материал, который использовался для боковых поверхностей, кроме ПВХ. Его нельзя использовать для изготовления задней стенки, поскольку на ней размещают световые элементы: светодиодные ленты, лампы, отражатели и др.

Корпус светового бокса

Корпуса всех без исключения лайтбоксов изготавливают из ПВХ (листового поливинилхлорида). По соотношению надёжность/цена этот материал вне конкуренции. Вывеска, изготовленная своими руками, может быть ничуть не хуже конструкции, сделанной на специализированном производстве, но главной составляющей является качество материала. Основным требованием к нему является механическая прочность, устойчивость к атмосферным и внешним воздействиям, светонепроницаемость, и защита внутреннего содержимого бокса.

Скрытая ниша

Скрытый тип подсветки сегодня очень популярен. Многие люди выбирают именно его, чтобы не портить дополнительными конструкциями зеркальный вид своего натяжного потолка. В таком случае необходим только монтаж скрытого короба.

Обратите внимание! Скрытая подсветка позволит создать более равномерное освещение.

Скрытая подсветка

Как видим, внешне такая ниша будет выглядеть как простой короб с небольшим отверстием. Но в плане сборки он требует гораздо больших затрат сил и времени. Особенностью такого короба будет то, что он останется в пределах габаритного потолочного каркаса и обошьется вместе с ним гипсокартоном или будет обтянут поликарбонатной пленкой. Через небольшое отверстие будет излучаться свет, красиво отражаясь от зеркального потолочного потолка.

Нюансы производства и монтажа

Монтаж накладного профиля для светодиодной ленты

Светодиодная подсветка в коробке монтируется быстро. Чтобы установить короб, нужно приготовить крепежные элементы и конструкцию для крепления. Лента закрепляется в корпусе на клей или двухсторонний скотч.

Монтаж осуществляется в таком порядке:

1. Зафиксировать профиль.
2. Вмонтировать светодиодную ленту.
3. Проверить и подготовить комплектующие.
4. Закрыть светодиодную ленту в корпусе коробки световым рассеивателем.

Рассеиватель нужен, чтобы создать уникальное качественное освещение. Благодаря ему свет ложится плавно и не раздражает зрение. Профиль обычно крепят с помощью специальных скоб из комплекта, моментально застывающего клея, клипс и шурупов.

Светодиодные ленты обычно составляют в длину 5 метров. Эта мера считается наиболее удобной для эффективной и долгой службы. Отрезки ленты можно совмещать, но срок действия сократится, и каждый отрезок придется подключать к питанию отдельно. Перед тем как начать монтировать подсветку в коробке, стоит учесть этот момент.

Замена деталей

Устранение обрывов проводки не требует особенной квалификации от домашнего мастера. Гораздо сложнее найти и исправить поломку на печатной плате, драйвере, преобразователе напряжения или матрице. Без специальных знаний тут не обойтись. Также понадобится умение работать с диагностическими приборами и паяльником.

Ремонту или замене могут подлежать такие детали:

• ограничивающий конденсатор;
• блок питания;
• драйвер;
• матрица.

Конденсатор для ограничения тока

Данный компонент является причиной неисправности, когда лампа прожектора горит неравномерно, постоянно мерцая. Связана такая проблема обычно с тем, что производители, стремясь сэкономить, устанавливают токоограничитель, не соответствующий по характеристикам драйверу.

Блок питания

Частой причиной неправильной работы прожектора является поломка блока питания. В такой ситуации можно приобрести новый блок питания или подобрать данную деталь от другого устройства (например, от принтера). Если решено купить новый блок, рекомендуется взять его с собой в магазин, так как на корпусе указаны его технические характеристики. Чтобы достать блок, вначале нужно разобрать прожектор.

Драйвер

В маломощных моделях часто отсутствует блок питания. В таких случаях вместо блока используется драйвер светодиодного типа. Так как диод не способен получить электропитание прямиком из сети (нужен переменный ток, отличный от сетевого), то и задействуется драйвер. Устройство функционирует с учетом рабочей температуры и времени, изменяя выходной ток, поступающий на светодиод.

Для замены драйвера следует разобрать прожектор, чтобы установить технические параметры драйвера, а затем обратиться в магазин. Так же, как и в случае с блоком питания, можно подобрать подходящий драйвер из другого устройства.

Матрица

Самой распространенной причиной неисправности прожектора является чрезмерный нагрев матрицы, что приводит к перегоранию предохранителей. Прожектор разбирают, после чего достают испорченную матрицу. Для этого откручивают четыре винта и отпаивают токопроводящие детали. Далее наносят слой термопасты на светодиод и припаивают обратно токопроводящие части. Завершают операцию прикручиванием на место матрицы.

В некоторых случаях проводка в матрице идет через отверстия подложки. Она выступает в качестве матричного радиатора. На участках перехода провода должны быть покрыты изоляционным слоем (в первую очередь речь идет о проводе плюса). Это позволит избежать короткого замыкания на корпус устройства.

Совет! До замены матрицы следует очистить подложку и участок, куда она будет установлена. Данные места рекомендуется обработать теплопроводным составом.

Нельзя нарушать форму матрицы. Рекомендуется использовать только «родные» винты, чтобы не нарушить конструкцию. Также не следует забывать о полярности: красный проводок — плюс, черный или синий — минус, зелено-желтый провод направляют на корпус.

При обнаружении хотя бы 2-3 перегоревших диодов не следует дожидаться полного выгорания матрицы. В любом случае устройство уже не способно нормально функционировать, в результате чего драйверы и преобразователь напряжения вскоре выйдут из строя.

Обратите внимание! Если матрица не работает с залитым компаундным элементом, восстановлению она не подлежит.

Печатная плата преобразователя напряжения

Если при проверке платы найдены очевидные признаки перегоревших элементов, понадобится ремонт устройства. На рисунке ниже представлена схема преобразователя для прожектора.

До того, как заменить неработающие части, следует выполнить прозвон светодиодов. Вначале отпаивают одну из ножек платы, так как прозвон впаянных элементов не даст корректного результата. Если появится необходимость, перегоревшие детали меняют на новые.

Ремонт прожектора небольшой мощности

В виде примера рассмотрим ремонт прожектора СДО01-10. Мощность устройства — 10 Вт. Внешний осмотр показывает отслоение защитного покрытия на одном из прожекторов. Также присутствуют темные пятна на излучающей свет поверхности матрицы.

Ремонт матрицы с испорченным светодиодным излучателем возможен, но такая деталь недешева. Стоимость достигает 40-50 % от цены всего прожектора. К тому же, приобретение новой матрицы представляет еще одну сложность — на светодиодах чаще всего отсутствует маркировка. Вследствие этого выяснить разновидность излучателя непросто.

Для упрощения задачи устанавливаем драйвер прожектора с перегоревшей матрицы на светильник с исправной матрицей. На старом драйвере перегорел защитный резистор (его номинал составляет 1 Ом), что указывает на пробой диода в диодном мосте на переходе от ключевого резистора к управляющему. Однако замена драйвера не привела к восстановлению функциональности прожектора.

После дальнейшей проверки выявлен обрыв оптической пары обратной связи. Замена пары дала результат — светильник заработал.

Зачем нужен короб для ленты

Led лента в алюминиевом коробе

При монтаже важно использовать специальный короб, который позволяет:

• формировать направление света и создавать рассеянное освещение;
• завершать внешний облик подсветки;
• защищать от загрязнения и попадания на ленту влаги;
• создать дополнительные подвесные устройства.

Помимо технических и практических характеристик короб также участвует в оформлении интерьера комнаты.

Функции, выполняемые рассеивателем

Хотя традиционные лампочки накаливания довольно неэкономны в использовании и недолговечны, световой спектр, излучаемый ими, наиболее оптимален для человеческих глаз, так как во многом идентичен естественному освещению. Диодная лента предоставляет яркое, но холодное и неприятное для глаз освещение.

Решением проблемы стали рассеиватели, являющиеся конструкционной частью многих светильников, делающих свет более теплым и естественным. Но бывают и объекты, не нуждающиеся в «доработке» светового спектра. Примером могут служить памятники архитектуры или приборы, не требующие защиты от повреждения.

Задачи, которые выполняют рассеиватели для светодиодных лент, сводятся не только к получению недорогого освещения. Такие устройства используются для украшения внешнего вида какого-либо объекта: помещения, автомобиля или предмета интерьера. Нельзя также забывать о защитной функции и противовандальной, которая особенно актуальна в общественных местах.

Виды рассеивателей

Кроме различий в составе материала, рассеиватели для светодиодных лент имеют отличия по способу подачи света и поверхностной структуре, расширяя тем самым сферу своего применения. Поверхность может отличаться по своему цвету и структуре.

Светильники, изготавливаемые из призматического стекла, за счет эффекта преломления световых лучей дают наибольший эффект рассеивания света (до 90%). С использованием матового стекла имеем коэффициент не выше 60%, при этом обеспечивается помещение уютным, приглушенным светом.

Отдельный вид рассеивателей, отличающихся многообразием в рисунке и цвете, изготавливается с применением 3D-полимерного материала. Такие устройства монтируются на светильники больших габаритов типа «Армстронга».

Диагностика

Прежде всего необходимо установить причину неисправности светодиодного прожектора. В качестве примера расскажем о проверке работоспособности прямоугольного прожектора Volpe с матрицей, включающей 9 диодов. Общая мощность светильника — 10 Вт. Световой поток составляет 750 лм.

Проверка осуществляется в следующем порядке:

1. Осматривают проводку на физическую целостность. Проверяют отсутствие обрывов, прогоревшей изоляции, перегибов кабеля. Цель состоит в том, чтобы убедиться в отсутствии разрывов токопроводящей жилы.
2. Проверяют корпус устройства, а также светодиодную матрицу на наличие повреждений механического характера (деформации, сколы, трещины).
3. Следующая задача: проверить входное напряжение, для чего открывают заднюю панель корпуса. Входное напряжение должно составлять 220 В (переменный ток). Если напряжение отсутствует, причина поломки не в светильнике, а в электрической цепи. Измерения осуществляют стандартным мультиметром. Норма выходного напряжения — 12 В (постоянный ток).

1. Если отсутствует выходное напряжение, поломку ищут на плате преобразователя. Осматривают контакты на предмет окисления, ищут трещины оловянного покрытия на участках пайки или перегоревших элементов.
2. Если вышеуказанные способы проверки не дали результата, тестируют работоспособность матрицы.

Варианты матирования стекла

Химический способ

На одну сторону рассеивателя наносится слой специальной пасты. Она буквально «травит» стекло, изменяя его кристаллическую решетку на определенную глубину. В результате получается матовая поверхность.

Плюсы – высокая скорость работы, равномерность и однородность получаемого слоя.

Минусы – пасты для матирования стоят дорого; к тому же придется потренироваться на нескольких фрагментах, чтобы получить хороший результат. Сложность – в определении необходимой толщины наносимой пасты и в равномерности ее укладки. Своими руками все грамотно исполнить несложно, если есть опыт такой работы. А вот новичку придется потратить изрядное количество времени.

О том, как соединить светодиодную ленту между собой коннекторами, читайте здесь.

Способ механический

Стекло обрабатывается любым абразивом. Чтобы матирование было более качественным и однородным, необходимо использовать материалы с мелкими фракциями. Например, песок.

Плюсы – хорошая скорость; ошибиться довольно сложно, так как результат обработки сразу же виден.

Минус – обычной бумагой наждачной (для шлифования) высокого качества матирования некоторых разновидностей стекла не добиться. К тому же работа эта довольно трудоемкая и потребует много времени. Для обычного стекла силикатного (оконного) понадобится аппарат пескоструйный. Своими руками простейший вариант сделать нетрудно, но придется искать источник сжатого воздуха.

Вряд ли кто станет для изготовления рассеивателя приобретать компрессор. Но если есть возможность его достать, хотя бы на время, то лучше работать с ним, а не с пастой.

Со стеклом акриловым или поликарбонатом значительно проще. Эти материалы более податливы к обработке, поэтому своими руками матирование можно сделать и «шкуркой» мелкофракционной.

Плюс – никаких хлопот; все, что необходимо, есть под рукой.

Минус – потребуется не только время, но и предельная внимательность и аккуратность.

Все технологии, рассмотренные выше, подходят для тех случаев, когда подразумевается некоторый короб, по которому проложена светодиодная лента.

Или если она смонтирована внутри предмета меблировки, что предполагает дополнительное остекление. Но вот для автомобилистов такие способы изготовления рассеивателя вряд ли подходят. Есть более совершенная методика, которая применима к любому типу LED-приборов, независимо от их мощности, геометрии и места установки.

Организация освещения

Кроме привлекательного внешнего вида лайтбокс должен иметь и качественную подсветку. В противном случае вы не сможете на должном уровне провести рекламную акцию.

Вариант подсветки лайтбокса

Освещение световых коробов может быть двух вариантов:

• фронтальное. Предполагает равномерное размещение источников света за лицевыми панелями конструкции;
• торцевое. В данной ситуации источники света будут крепиться к профилям боковых сторон.

Для создания любого типа подсветки лайтбоксов можно использовать следующие виды источников света:

• люминесцентные лампочки. Такие источники света считаются самым рациональным решением при наличии фронтального варианта подсветки. Их применяют в тех ситуациях, когда имеются ограничения касательно габаритов, а также нет особых требований к качеству подсвечиваемого изображения. При этом не стоит забывать, что такие лампочки имеют целый ряд недостатков;

Обратите внимание! В рекламной индустрии используют люминесцентные лампы холодного белого свечения.

Люминесцентная лампа

• неоновые трубки. Такие источники света подходят для коробов различных габаритов. Они дают более яркий свет, чем люминесцентные источники света, но при этом обойдутся в разы дороже. Кроме этого для них также характерны определенные недостатки, которые негативным образом влияют всю конструкцию в целом;

Неоновые трубки

• светодиодные лампочки. Это самый лучший вариант для подсветки наружной рекламы. Led лишены недостатков, которые имеются у предыдущих двух источников света. Такие лампочки потребляют минимум электричества, что очень выгодно при длительной подсветке конструкции каждый день в течение ночи. Но не стоит забывать, что при всех своих преимуществах светодиодная подсветка обойдется достаточно дорого.

Светодиодная лампочка

Какой тип подсветки выбрать, зависит только от ваших финансовых возможностей и желания.

Способы установки

Профиль с рассеивателем для светодиодной ленты может быть установлен:

• Накладной/универсальный.
• Врезной. Устанавливается в ДСП или картон: потолки, мебель.
• Угловой. Для освещения помещений, мебели.
• Интерьерный. Легко сочетается с любым оформлением помещения, применяется для установки светодиодных лент.
• Для монтажа на стеклянные полки с силиконовыми прокладками.

Удобство и простота монтажа позволяют выполнять работы и самостоятельно, главное — подобрать необходимый тип стекла. Также стоит иметь в виду, что в связи с хрупкостью акрила доставку желательно заказывать у проверенной фирмы, так как выполнять установку поврежденного профиля может быть опасно для здоровья. Рассеиватели на основе пластика и поликарбоната более практичны, так как обладают более стойкой к механическим ударам структурой.

Крепление

Современные технологии дизайна помещений невозможно представить без конструкций из гипсокартона различной сложности. Все это подсвечивается при помощи LED – источника, создавая неповторимые эффекты. Сама подсветка ставится так, чтобы быть как можно более незаметной: ее прячут в стены, потолок, пол. Закрепить саму LED – полосу в профиль элементарно: там есть специальное место, куда они крепятся. Иногда это делается при помощи клея.

Работая с гипсокартоном, нужно помнить некоторые правила. Чтобы свет от устанавливаемого источника был более интенсивным, глубина установки должна быть в пределах 2–3 см. Но если свет требуется рассеять, тогда лампочки сдвигаются ближе к краю гипсокартона.

Сборка конструкции подсветки имеет свою последовательность:

• Сначала монтируется сам профиль.
• Следующим шагом ставим в него LED – ленту.
• Теперь все это закрывается стеклом (или крышкой – что было приобретено для данного случая).

Профиль, в зависимости от материала, крепится к поверхности либо саморезами, либо клеем. К примеру, алюминиевый короб, накладная модель, ставится на саморезы: при достаточной длине, даже несмотря на легкость материала, вес всей этой конструкции будет более чем достаточный. Однако внутри мебели придется все-таки клеить (к примеру, двухсторонним скотчем), чтобы не испортить стенки, на которые будет устанавливаться наша подсветка.

Освещение карниза собирается по тому же самому принципу: вначале к нему крепится сама световая конструкция, затем сам карниз устанавливается на свое место. Если это галтель, то между ней и потолком необходимо оставить промежуток 7–10 см.

Таким нехитрым образом можно украсить любое пространство при помощи современных источников света. Выбирая в магазине необходимые компоненты, необходимо знать некоторые технические стороны, которые, как оказывается, тоже несложны для понимания.

Панели со светодиодами

Это неплохая альтернатива лентам. Они бывают разноцветными, толщина составляет от 13 до 15 сантиметров. В отличие от лент светодиоды закреплены на профиль или планку. На рынке они предлагаются в виде отдельных элементов или встроенных, к примеру, для натяжных потолков. Такие элементы при закреплении на профиль позволяют решить проблему низких потолочных перекрытий. Эти модели оснащены прибором для регулирования насыщенности освещения, что дает возможность подбора наиболее комфортного уровня яркости.

Освещение по типу Звездного неба готово – изящно и просто

Монтаж приборов со светодиодами на корпус из гипсокартона не вызовет сложностей, если следовать простым советам. Важно изучить инструкцию по установке и выбору требуемого прибора. Нужен ответственный подход и соблюдение норм при монтажных работах. Полоска с диодами поможет добиться интересного варианта дизайна потолка и придать помещению оригинальность.

Видеосовет поможет разобраться и познать все тонкости монтажа подсветки из светодиодов на потолочную поверхность:

Как установить скрытую подсветку выбирает хозяин помещения, она может быть по периметру короба, или криволинейной конструкции, а может разделять комнату на зоны. Нет большой разницы в изготовлении короба для скрытой подсветки и простой конструкции. Такие уровни в разы повышают производительность и помогают построить правильную плоскость гипсокартонного короба или потолка.

Чем выше точность отметок тем более качественнее получаются гипсокартонные конструкции.

Полезные рекомендации

Несколько полезных советов по ремонту светодиодных прожекторов:

1. При замене матрицы обязательно обращать внимание на полярность.
2. Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
3. Обезжиривание поверхности следует осуществлять спиртом.
4. При пайке не нужно перегревать поверхность. Время на пайку — до 2 секунд. Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

1. Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
2. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
3. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Какие короба бывают, их особенности

Короба разделяются на несколько групп, каждую из них мы рассмотрим. Определившись с необходимым для вас коробом, у вас получиться гармонично и красиво установить подсветку на своей кухне.

Материал, из которого сделано приспособление:

• Пластиковый
• Алюминиевый

Если вам необходимо более экономное решение либо для вашего интерьера больше подойдут лёгкие материалы тогда пластиковый короб будет вам в помощь. Обычно для изготовления используют поликарбонат, он имеет хорошие характеристики, подходящие для led лент. Такие чехлы могут быть как прозрачными, так и матовыми, применяя пластик, возможно, сделать абсолютную водонепроницаемость.

Алюминиевый профиль

К тому же такой чехол служит дополнительной защитой от механических повреждений. Они хорошо подходят для врезного монтажа в стены из гипсокартона. Пластик легко приклеить к гипсокартону, и он не будет нести большую нагрузку на каркас подвесного потолка.

Различные виды и формы

Более популярными являются алюминиевые, область их применения также очень широкая. Такие профили применяют в местах с высокой влажностью, они имеют хорошее сопротивление к механическим повреждениям. Дополнительно защищают светодиоды, от перегрева имея высокую теплопроводность. Так как они алюминиевые, то не поддаются коррозии и практически не теряют свой вид со временем при должном уходе.

Также можно разделить и за способом установки:

1. Угловые – возможна установка в на углах, в шкафах, нишах, арках, благодаря тому, что одна из сторон сделана углом. Также есть специальные угловые коробы для установки в качестве плинтуса.
2. Накладные – крепятся на любой поверхности, могут иметь разные функции типа рассеивания, направления света, матовое покрытие создаст мягкое освещение, а прозрачное, наоборот, более агрессивный световой поток.
3. Врезные – их возможно спрятать в стене, в потолке либо полу, таким образом, что они будут незаметны. Имеют высокую прочность и герметичность, что позволяет использовать их на улице.

Ремонт мощного прожектора

Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).

Вначале снимаем заднюю панель с прожектора и проводим визуальный контроль состояния радиодеталей на печатной плате. Обращаем внимание на элементы, имеющие подозрительный вид (нагар, деформации и т.п.).

Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.

По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.

Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.
