Всем привет! В общем то такая запись уже была в моем бж и повторная аналогичная работа не была достаточным основанием для новой записи…если бы я в процессе не накосячил :):):) Это дало мне возможность рассказать вам на личном косячном примере о том что изготовление подиумов вовсе не страшное занятие даже если ваши руки растут из того же заднего места что и мои.:D
Сразу оговорюсь. Если для вас главное в любом деле слепить побыстрее и забыть то можете дальше не читать. Делать подиумы абсолютно не сложно но достаточно долго.И дело это не терпит спешки. Этот факт наверное самый важный по тексту. Еще хотелось бы отметить что изготовление подиумов это процесс настолько творческий, что все написаное ниже стоит воспринимать лишь как вектор для мысли, любое конструктивное решение в пределах данной технологии можно реализовать миллиардом способов и описаные ниже вовсе не идеал практичности и надежности. Просто вектор для фантазии. благо чулочная технология категорически преветствует всякого рода ноу хау с вашей стороны и при этом не требует особых навыков. Начнем с того чего делать НЕ надо. Не надо лепить подиумы из пены или из кусков фанеры. Людей с хорошо развитым пространственным мышлением единицы. А из них профессионалов по работе с ножом еще меньше. ПО этому не надо этого делать. У вас будут получатся такие сиськоподобные конструкции и вас будут считать извращенцем.

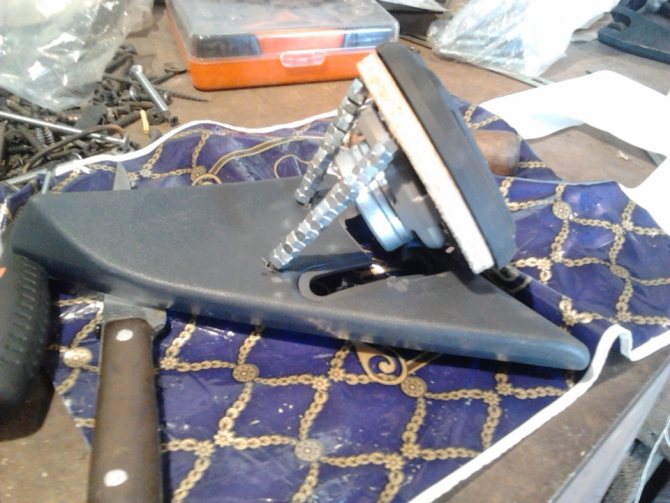

Если все норм то ставим основу с кольцом в машину и смотрим направление дина. При необходимости откидываем и докидываем гаек на нужных саморезах подбирая нужное направление.
В принципе эту процедуру можно делать абсолютно разными способами. Скобками, трубками, брусками и т.д. Тут уже ваша фантазия. Главное тут помнить что выставленное колечко это каркас вашего подиума. На нем будет вся наргузка Колечко должно стоять надежно и прочно. Никаких соплей тут допускать нельзя. Но и перетягивать саморезы тоже не нужно. Они могут деформировать пластиковую основу и готовый подиум просто не станет на место либо станет с зазорами. Это тоже лучше проверить примеркой.Также по месту смотрим не мешает ли кольцо чему либо. Проверяем все чтоб потом не оказалось что подиум заклинит ручку стеклоподъемники и т.д. Теперь бросаем все эти дела. Идем в клуб, знакомимся с девушкой, тащим к себе. Романтика свечи там, все дела. Стаскиваем под видом секса с нее чулки или колготки и пока она не опомнилась летим с ними стремглав в гараж. Предпочтение лучше отдать девушке в класических чулках или колготках.С мелким плетением и без узоров. Кроме чулков можно использовать любой хорошо тянущийся материал. Лайкру например. Но вариант с девушкой мне лично нравится больше! Запихиваем в колошину чулка подиум аккуратно чтоб не порвать чулок и натягиваем подиум со всех сторон таким образом чтоб нигде не осталось складок и завязываем колошину с обратной стороны основания.(в принципе можно и прищепками зажать. на ваше усмотрение.

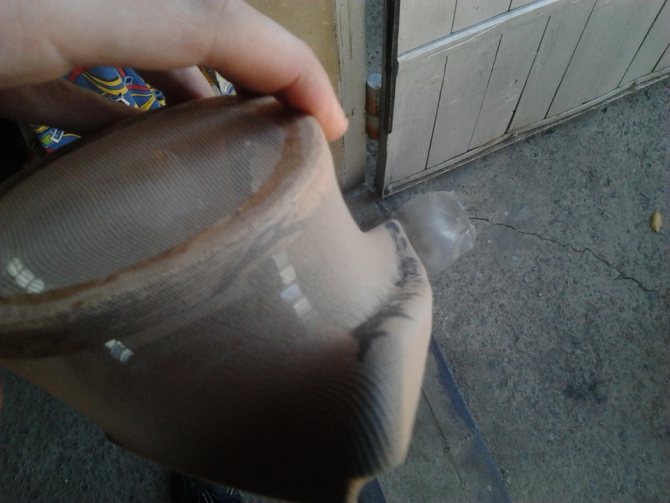

Если часть основания подиума в стоке у вас заходило под резинку как в моем случае или за панель то необходимо сразу отметить по месту границы перекрыва маркером. Вообще не стесняйтесь им пользоваться при изготовлении повсеместно. наделайте пометок где динамик подходит близко к опорам кольца, где для клеммы мало места останется и т.д. Это все уменьшит гемора в процессе. После того как отметили перекрыв, линейкой постепенно отдавливая к основанию чулок фиксируйте его суперклеем.

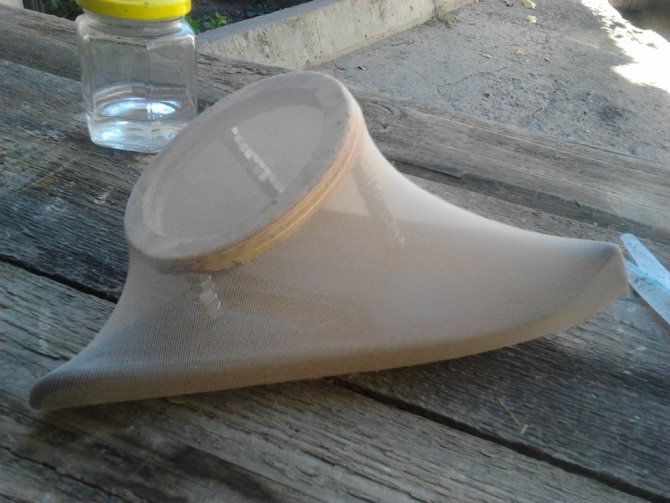

Таким макаром можно сделать необходимую форму будущего подиума что не хило сэкономит время вышкуривания.Также рекомендую пролить суперклеем колечко подиума чтобы чулок схватился и там хорошо. Итак у нас заготовки готовы. Можно их контрольно приложить к местам установки чтоб убедиться на всякий случай что подиум не мешает ничему. Вообще чем чаще вы все перепроверяете тем меньше шансов лохонуться. На этом этапе нужно заготовить смолу и армирующий материал. Все достаточно просто найти в магазинах с автоэмалями. Самые распространенные материалы для работы это полиэфирная смола, эпоксидная смола, стекломат и стеклоткань. Посмотреть что каждый из себя представляет можно забив поиск в яндексе. Я использовал стекломат потому как в наличии он у меня уже был и полиэфирную смолу, которая оказалась не шибко качественной и изза которой я собсна и накосячил. Качественная же полиэфирка отличается тем что сохнет гдето за час. Эпоксидке на это надо около суток. Но для первого опыта я очень советую использовать эпоксидку. Все таки на устранение косяков будут целые сутки да и небольшой промах с отвердителем в случае с эпоксидкой не критичен. Перед работой с подиумом советую налить на кусочек доски немного разведенной с отвердителем смолы и посмтреть через сутки нормально ли она схватилась.Смола должна превратиться в подобие жесткого плотного пластика, не должна липнуть и т.д. если она не схватилась то можно поиграться с отвердителем либо если не поможет лучше купить другую.Лучше пусть она на пробе окажется косячной чем на подиуме. В общем запасаемся 3мя-4мя кисточками недорогими и начинаем творить проходим сверху тщательно чулок эпоксидкой, стараясь нанести эпоксидку равномерно. Если она будет капать через чулок вовнутрь ничего страшного. отсавляем в таком виде на сутки до полного высыхания.
Вырезаем отверстие внутри кольца. Чулок к этому времени должен стать жестким но не каменным. Большего нам в общем то и не надо. Через отверстие в колечке укладываем изнутри по всем стенкам кроме дна небольшой слой стекломата или стеклоткани и промазываем эпоксидкой. Когда стекломат пропитается он становится податливым и достаточно легко укладывается на стенки. Обратите внимание чтобы эпоксидка протекла в каждый уголок подиума изнутри. Если этого не сделать то останутся раковины и мягкие участки подиума которые будут от легкого нажатия проваливаться. Набивать стекломат не стоит слишком плотно чтобы не деформировать форму чулка. Под своей натяжкой чулок как правило дает эстетичную оптимальную форму. не стоит ее уродовать. Также желательно в несколько слоев можно пройти эпоксидкой основу подиума внутри. Это придаст дополнительную жесткость всей конструкции.

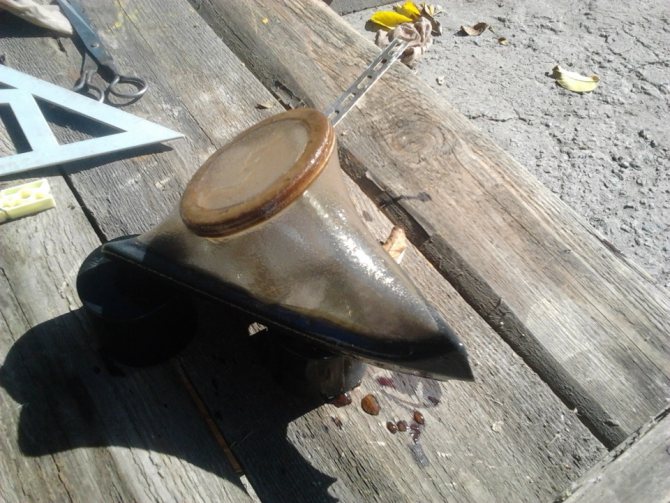

После высыхания первого слоя можно уложить еще один аналогичным способом. только в этот раз еще можно тонким слоем эпоксидки пройтись и сверху подиума. Если необходимо придать какую то форму снаружи то укладывайте необходимое количество стекломата или стеклоткани сверху и пропитывайте смолой. Единственное что нужно учесть: при вышкуривании стекломата жутко чешутся руки как после стекловаты.Лучше их защитить. Да и при укладке слоев обратите внимание на отметки которые вы делали в местах где динамик подходил близко к опорам кольца или стенкам подиума. Там усердствовать со слоями не стоит. изнутри вышкуривать достаточно запарно. Короче когда досыхает второй слой получается не шибко красивая заготовка которую уже можно приводить в порядок.Срезаем остатки чулка завязаные снизу основы, снимаем напильниками с кромок основы капли смолы, остатки чулка и т.д. приводя тыльную сторону основы в исходное состояние. Теперь запасаемся разными водостойкими наждачными бумагами и начинаем вышкуривать подиум от капель и неровностей. Наждачку обязательно мочить в воде периодически. Так и вышкуривается лучше и наждачка не забивается и мы не дышим пылью смолы которая здоровья явно не прибавляет. Вот подойдя к этому процессу я и накосячил. Мне попалась не особо качественная полиэфирка которая схватившись внутри оставалась липкой снаружи, чем меня сбила с толку. Я добавив больше отвердителя промазал оба внутренних слоя. Смола быстро схватившись оставила обилие капель снаружи а внутри схватилась оставив много раковин и пустых полостей под чулком.
Короче я получил образец косячной заготовки подиума какую рискует получить каждый кто занялся этим в первый раз. В процессе вышкуривания вскрыл все полости, расколупав тонкий слой отвертками и плоскогубцами. Доведя форму подиума до приемлимого чернового вида я взял автошпатлевку двухкомпонентную. Она достаточно липкая для заделывания таких дыр и достаточно быстро схватывается до состояния обработки. Поэкспериментировал с отвердителем чтобы шпатлевка не схватывалась очень быстро и забил ею полости с запасом. Крупные полости забил предварительно стекломатом и потом уже шпатлевал. Наносить шпатлевку можно достаточно грубо, она вполне хорошо вышкуривается мокрой наждачкой.
В принципе этот процесс устранения косячков не сложен не трудозатратен и достаточно быстро набиваешь руку. Длительность этого процесса будет зависеть от вашей дотошности и количества косяков. Тут тоже спешить не стоит. Чем меньше косяков будет на подиумах тем лучше. Когда с косяками и неровностями покончено и вы довольны результатом, обработайте отверстие кольца для динамика. уберите неровности с него и т.д. ну и примерьте динамик при необходимости удалив изнутри излишки стекломата если динамик не помещается. Если в основе есть отверстия то необходимо их восстановить с помощью дрели и напильников. Ну и можем прикинуть подиумы по местам.
Посмотреть что он ничему не мешает и что больше снимать слои нигде на подиуме не нужно. Вышкуриваем мелкой наждачкой подиумы начисто чтоб поверхность была на ощупь похожа на куриное яйцо. Достаточно гладкое но шероховатое.
Если в процессе вышкуривания начисто кое где оказались на поверхности нитки чулка то не трите их особенно. пока вышкурить вам их не удастся. Промойте подиумы хорошенько, высушите, потом обезжирьте спиртом и прогрунтуйте балончиком черного матового грунта по пластику. Он даст основу цвета выявит косячки которые вы проглядели и загрубит нитки чулка там где они вышли наружу.
Когда грунтовка схватится их можно будет быстро вышкурить а вышкуреные места снова обезжирить и грунтануть. К тем серединкам что я ставил рекомендуется демпфировать подиум изнутри мягким материалом. Учитывая что подиумы у меня получились объемом немного меньше оптимального для динамиков (около 350грамм), пришлось депфировать внутреннюю поверхность подиума выкройкой из махрового полотенца Сажал материал на клей дракон который остался от обтяжки короба.
Дальше для придания фактуры схожей с фактурой пластика я наносил тонким слоем краску антигравийку. Вид получается достаточно эстетичный а главное очень прочный. Тут могу посоветовать подержать минут 10 при комнатной температуре чтобы он не плевался и наносить слой с достаточного расстояния чтобы капли резины не падали крупными. Можно потренироваться на чем то перед покраской подиумов. Меняя расстояние и количество слоев можно добиваться разной фактуры.
Мне кстати и с антигравийкой повезло. После пары нажатий на кнопку она улетела в сторону и балончик стал поливать все вокруг антигравийкой. Хорошо я находился от машины далеко и вовремя убрал балончик от подиумов. В панике побегав зигзагами по двору изобразив на асфальте воинствующие иероглифы и превратив свои руки в резиновые перчатки я наконец таки воткнул балон башкой в землю где он и шипел еще минут 20. Благо был в заначке еще один наполовину пустой балон повоевав с которым я всетаки закончил покраску и оставил подиумы сохнуть. как раз появилось время оттереть руки растворителем и откопать балон с куском схватившейся земли. Дальше установил подиумы на место, просверлил внутри 2 отверстия под шурупы и засверлил метал под подиума под них же.

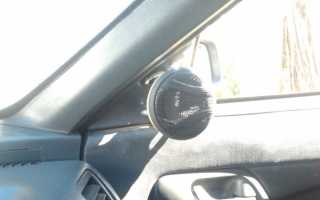

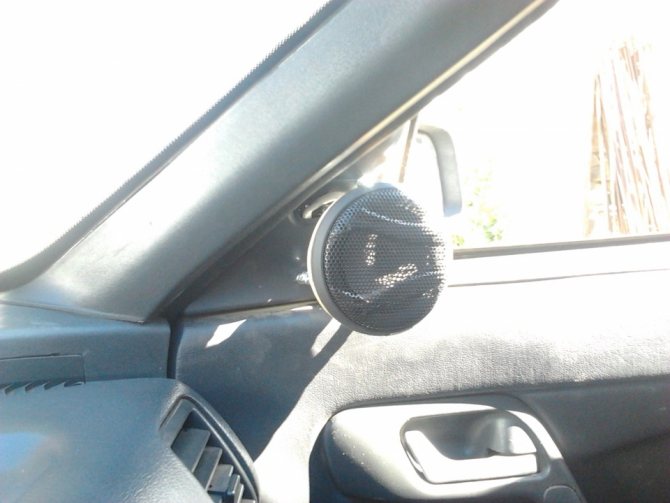

Штатные клипсы крепления пластикового декора конечно не держат вес подиума с динамиком. Теперь оставалось высверлить в колечке отверстия под крепления динамиков и собрать все в кучу.На все про все ушло 4 дня по 2 часа работы в день. При работе с эпоксидкой уходит дней 5 но времени в день занимает не больше часа. Фоток готовых подиков не много. Времени уже особо не было, да и пыльные они еще. Стараюсь сразу не мыть их после установки а выждать еще сутки.
Как это все поет пока сложно сказать, я вчера только успел собрать все и проверить на работоспособность. А потом обмыл с батей все это дело вкусным пивком с шикарной рыбкой. По этому отзыв-сравнения серединок напишу на днях после настройки новых сч.
Ну что еще можно сказать на эту тему. Разве что напомнить что нюансы воплощения этой технологии чисто творческий процесс. Таким образом можно изготовить подиумы любой немыслимой формы. Можно вклейками чулка и распорками внутри него организовать любую нужную обтекаемую форму, нанося стекломат или стеклоткань снаружи можно срастить подиум с элементами декора авто.Можно колечки отфрезеровать и утопить в них динамики что добавит эстетичности.При чистовом оформлении вовсе не обязательно колхозить антигравийку. Можно запросто отдать подиумы на обтяжку алькантарой или кожзамом, либо же отдать на покраску автоэмалями например в цвет авто и т.д. и т.п. Все ограничивается только вашим воображением. Цель же этой записи была отбить страх у начинающих запильщиков перед этой на первый взгляд заумной технологией и расписать буквально пошагово что и как делать. Пробуйте, косячте, исправляйте косяки, экспериментируйте сколько угодно, все равно в итоге вы получите хороший эстетичный подиум для вашей акустики. Тем более как правила даже первый опыт позволяет сделать более эстетичный, прочный и акустически грамотный подиум чем те что продают в автомагазинах. Еще хотелось бы чтоб вы делились своими вариантами развития этой технологии, предложениями, поправками и т.д. Все толковые советы внесу в текст.
З.Ы. А вообще это все фигня и меркнет перед моим гениальным ноу хау! Теперь и в моем погребке есть всет и могу настраивать систему даже в сумерках Работает на 3х батарейках, и при необходимости легко снимается.
Теперь звук системы гораздо светлее а сцена более ясная :D:D
Всем удачи, ровных дорог и отличного звука
Зачем нужен подиум
Многие автомобилисты, устанавливающие колонки в штатные места, не подозревают, насколько сильно страдает при этом качество звука. В машине предусмотрено несколько мест для установки колонок: в обшивках передних дверей, на полках багажного отделения, внутри приборной панели.
Однако эти места не годятся. Дело в том, что динамики хорошо работают, когда они закреплены жестко. В этом случае мембраны работают с полной амплитудой. Именно поэтому колонки домашних акустических систем выполнены из твердых материалов. В автомобилях пластик достаточно мягкий и тонкий, чтобы обеспечить полную неподвижность динамика. Кроме того, движение автомобиля создает вибрацию обшивок, и колонки подвергаются дополнительной тряске. Акустические подиумы призваны свести к минимуму нежелательное вибрирование.
Материалы и инструменты
Для самостоятельного изготовления потребуются определенные материалы и инструменты:
- Фанера. Чем толще, тем лучше. Минимум — 10 мм. Если толщина будет недостаточная, то можно будет ее увеличить путем склейки листов.
- Клей ПВА или эпоксидная смола.
- Полиэфирная шпатлевка со стекловолоконным наполнителем. Такая разновидность позволяет заполнять большие пустоты.
- Искусственная кожа или карпет.
- Саморезы, болты с гайками.
- Лобзик, дрель, канцелярский нож.
- Наждачная бумага.
- Монтажная пена.
Внутренний подиум
Для установки динамика в двери предусматривается два варианта: внутренний и наружный. Каждый из них имеет как достоинства, так и недостатки. К плюсам внутренней установки (под дверную обшивку) можно отнести следующие:
- Динамик устанавливается внутрь, поэтому внешний вид подиума не имеет значения.
- Интерьер автомобиля не меняет своего вида
Минусы подобной установки:
- Невозможно изменить угол динамика относительно двери. Для того чтобы ухо водителя воспринимало весь спектр частот, динамик, расположенный внизу двери, должен быть направлен под углом и смотреть на рукоятку переключения скоростей.
- Сложность в установке динамиков больших размеров. В этом случае возникает необходимость резать каркас двери, что вызывает проблемы с размещением.
Оформление скелета
- Закрепленные кольца необходимо обтянуть плотной тканью. По периметру ткань закрепите степлером. Внутрь вырезанного кольца можете положить небольшой по весу предмет. Важно хорошо натянуть ткань, что придаст всей конструкции большую крепость впоследствии. Места соприкосновения ткани и колец можете обработать Супер клеем, что также положительно скажется на прочности;
- пропитайте ткань полиэфирной смолой. Учтите, что смола лишь по истечении несколько минут вступает в реакцию с отвердителем. Обязательно соблюдайте пропорции. Оставьте карты на несколько часов для высыхания смолы;
- после высыхания замешайте новую порцию смолы. Предварительно смочив поверхность подиума, наложите по периметру стекломат. Места, в которых подиумы переходят в дверную карту, должны быть обработаны наждачкой. Стекломат, как и стеклоткань, необходимо улаживать кисточкой. Следите за тем, чтобы на поверхности не оставалось пузырей воздуха;
- для прочности уложите с каждой стороны по одному слою плотного стекломата. Дождитесь полного высыхания каждого из слоев;
- счистите бугры засохшей смолы наждачкой;
- уложите еще слой стекловолокна плотностью 150 грамм/кв. м. А затем еще слой плотностью 600 грамм/кв. м.
↑ Прикрепляем кольца к основанию
Кольца крепятся к основанию проставками из любого подходящего материала, который может обеспечить жесткое крепление. В моем случае была выбрана рейка подходящего размера. Все 4 проставки, на которые крепиться кольцо к основанию имеют разный размер, он зависит от степени наклона кольца относительно основания и как сильно вы хотите вынести вперед динамик. Наклоном добиваемся направление динамика, я направлял его на рычаг кпп. Проставки крепил к основанию и к кольцу саморезами.
Крепление кольца к основанию проставками
Местоположение подиума
Для того чтобы акустический подиум выполнял свою функцию, он должен быть сделан из плотного материала, на котором корпус колонки не будет вибрировать. Чаще всего применяется фанера. Это самый дешевый и легкий в обработке материал. Хотя, не самый лучший. Твердые разновидности пластика, такие как текстолит, капролон, полиамид дадут лучший результат, но изготовление обойдется дороже.
Когда определяются с формой и размерами, то учитывают диаметр динамиков, и место, где они будут установлены. Подиумы, находящиеся в дверях, не должны мешать работе дверных замков и стеклоподъемников.
Правильно монтировать не на обшивку, а на металлическое основание. Тогда тяжелый подиум не оторвется от пластмассы во время движения, а мембрана динамика будет работать с полной амплитудой.
Изготовление площадки для колонки
- Измерить размер колонки для магнитолы. А также сделать замеры защитной сетки.
- Нарисовать на картоне кольцо с учетом того факта, что внутренний диаметр соответствует диаметру места под посадку колонки. А внешний диаметр кольца равняется диаметру защитной сетки. Чтобы получилось грамотно, надо к кольцевому диаметру прибавить 6 мм. Для колечка декоративного.
- Перевести картонный макет на лист фанеры и обвести. Лучше взять фанеру не менее 8 мм.
- Выпилить все детали — формы. Декоративное колечко лучше приклеить к основе и прикрепить маленькими гвоздиками.
Детали для подиума
Наружный подиум
Эта разновидность устанавливается чаще благодаря тому, что можно устанавливать большие динамики. Это достигается тем, что колонки выносятся за пределы каркаса двери. Также их можно разместить мембраной вверх, чтобы звук был направлен в сторону головы водителя. Кроме того, подобный вариант позволяет придать стереосистеме уникальный дизайн.
Основным недостатком этого способа установки является сложность изготовления акустического подиума. Ведь он должен не только улучшать звук, но и гармонировать с интерьером автомобиля.
Придание базовой формы

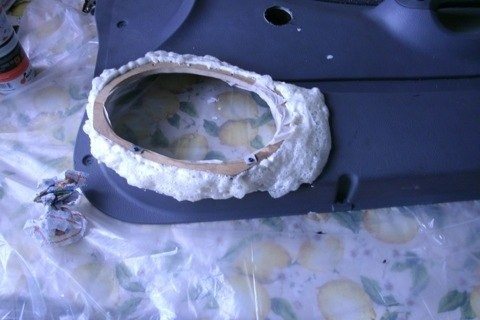

Известен метод, при котором вырезанные из МДФ плиты заготовки сажают на строительную пену. Мы считаем такой вариант чрезвычайно неудобным. Застывая, пена имеет свойство расширяться, поэтому существует риск изменения положения заготовок. Но самый главный недостаток – трудоемкий процесс обрезания пены для придания подиумам эстетической формы.
Для примера рассмотрим, как сделать подиумы для колонок из МДФ плиты, ткани, стеклоткани и полиэфирной смолы. Подиумы и дверная карта будут монолитной конструкцией. Для созданий базовой конструкции вам потребуется:
- произвести необходимые замеры. Из МДФ плиты вам нужно вырезать кольцо, внутренний диаметр которого будет соответствовать наружному диаметру корпуса колонок. Таким образом мы получим посадочное место для динамиков. Если вы планируете расположить рядом пару колонок, можете срастить их еще на этапе вырезки из плиты. Учтите, что конструкция должна быть достаточно крепкой, поэтому ширина и толщина вырезанной формы должны быть не менее 10 мм;
- избавьтесь от выступов на дверной карте, которые будут мешать установке динамиков.
- вырежьте из МДФ пластины небольшие кусочки, которые будут использованы в качестве упоров для колец. Учтите, что для лучшего звучания колонки должны быть расположены под острым углом к водителю. Для крепления можно использовать саморезы. Если есть возможность, используйте крепежные уголки;
- закрепите кольца. Внимательно подгоняйте упоры, чтобы соблюсти симметрию формы на противоположных дверных картах.
Для улучшения адгезии при дальнейшей обработке места подиумов, контактирующие с дверной картой, зашлифуйте наждачной бумагой Р80. Аналогичную процедуру проделайте с поверхностью МДФ плиты, если она покрыта лаком.
