Лестницы стремянки для своего дома Стремянка – это очень полезное приспособление для хозяйственных нужд. Без нее сложно отделать потолок и верхние части стен при выполнении ремонта, удалить пыль со шкафа большой высоты, вымыть снаружи и изнутри окна коттеджа, провести обрезку деревьев.
Несмотря на невысокую стоимость многие предпочитают конструкцию изготовить самостоятельно. Их виды и особенности, а так же, как собирается лестница стремянка своими руками из дерева, подскажет статья.
Как сделать стремянку
Для изготовления стандартной лестницы понадобится 14 метров бруса размером 60 × 40 мм и брусья длиной 4 м для выпиливания стоек. Их нужно приготовить 4 штуки. Древесину лучше брать с запасом. Для изготовления ступеней и перекладин понадобятся два бруска шириной 59 см, три бруска по 41 см и по одному бруску на 54,5, 45 и 50 см. Затем нужно нанести разметку на опорные стойки. Ступени будут располагаться на расстоянии 40 см, самая нижняя должна находиться примерно в 10 см от края стремянки. Пазы выбиваются глубиной 15 см.
Материалы для изготовления стремянки
Для длительного использования с максимальным удобством, деревянная лестница должна быть не только качественно собрана, но и обработана лакокрасочными материалами и противокоррозионными составами, при наличии металлических деталей.
Совет: При использовании металлических элементов, предпочтение следует отдавать деталям, выполненным из нержавеющей стали.
Перед тем, как сделать деревянную лестницу стремянку своими руками высотой 2,4 метра, необходимо приобрести следующие материалы:
- Брусья сечением 60х60 мм, общей длиной – в 14 метров. Это основная несущая деталь будущей стремянки, его выбор необходимо сделать максимально тщательно. Для этого подойдет только первосортная древесина из дуба, ясеня, граба, кедра, сосны. На материалах не должно быть сучков, наколов, гнили, и других дефектов, ухудшающих качество бруса, а значит уменьшающих безопасность изделия при работе.
- Брус 25х25 мм, для изготовления площадки, предназначенной для размещения инструмента при выполнении работ, и ступеней. Особых требований к материалу не требуется, главное, чтобы он прочно держался на стремянке и препятствовал скольжению.
- Доска 25х25 мм, минимум 2 метра. Она используется для изготовления площадки и обеспечения прочности для задних стоек.
- Длинные болты, диаметром 16 мм – 2 штуки, они будут служить осями для установки лестницы в рабочее положение.
- Гайки М16 – 4 штуки.
- Гвозди длиной 90 мм, примерно 40 штук, диаметром минимум 5 мм.
- Ремни с карабинами, длиной 1,5 метра — 2 штуки, для обеспечения безопасности проведения работ и предотвращения расхождения стремянки.
- Лакокрасочные материалы. Краску приобретать следует водостойкую, а наносить ее на предварительно грунтованную поверхность.
Совет: Не стоит экономить на материалах — от прочности конструкции зависит ваша безопасность, долговечность изделия и удобство стремянки при эксплуатации.
Создание подпорной части
Подпорная часть изготавливается без ступеней и соединяется перекладинами в верхней и нижней части. Ещё один дополнительный элемент – косая балка, использующаяся для укрепления конструкции. Расстояние между верхней и нижней балками должно быть 30 см. После сборки обеих частей стремянки их нужно соединить друг с другом. Опорный элемент устанавливают так, чтобы его верхняя часть находилась между дополнительной перекладиной и верхней ступенью основания.
Изготовление элементов конструкции
Чтобы быстро и правильно изготовить своими руками лестницу, необходимо разработать чертеж или хотя бы ее эскиз.
Для работы понадобятся:
- Ножовка по дереву;
- Метровая линейка или рулетка;
- Угольник;
- Электрическая дрель;
- Слесарный молоток.
Деревянная лестница стремянка своими руками изготавливается в такой последовательности:
Читайте также:
- От бруса отрезаются четыре элемента для тетивы. Две — для поддержки ступенек, две — для опорной части стремянки;
- На двух тетивах делаются пазы, глубина которых 2 см, а высота 2,5 см по всей ширине бруса. Центр первого верхнего паза должен располагаться от верха тетивы на расстоянии 12,5 см. Остальные прорезаются с шагом в 290 мм;
- В опорных стойках делаются по три паза, таких же размеров, для перемычек. Одна размещается на высоте первой ступеньки стремянки, вторая — на уровне верхней, и одна по центру;
- Края стоек, располагающихся сверху, скругляются, удаляются острые углы;
- Нижние концы обрезаются под углом, чтобы деревянная лестница стремянка была максимально устойчивой, и оббивается резиной;
- Согласно чертежу изготавливаются ступеньки. В каждой из них делаются шипы с двух сторон, диаметром 25 мм, длиной 20 мм.
Сборка лестницы
Инструкция по сборке лестницы стремянки:
- В пазы стоек вставляются ступеньки. Для этого предварительно шипы лучше смазать столярным клеем;
Совет: Пазы в тетивах следует изготавливать так, чтобы шипы ступенек в них входили очень плотно, что предотвратит разбалтывание конструкции.
- Шипы ступенек молотком забиваются в пазы стоек. После установки всех ступенек, они закрепляются с торца тетивы гвоздями;
- При сборке стремянки из досок, вместо брусков, действия немного другие. В этом случае пазы не делаются, из-за малой толщины доски. Ступени крепятся к прикрученным на тетивах стальным уголкам с широкими полками;
- Для увеличения надежности и долговечности, тетивы рабочей части дополнительно скрепляются шпильками. При этом под пазами сверлятся отверстия. После установки ступенек в отверстия вставляются шпильки и по обеим сторонам стягиваются болтами;
- После сборки опорной и рабочей части они соединяются друг с другом шарнирами с петлями или кронштейнами;
- Последней, внизу стремянки, крепится фиксирующая цепь, которая будет предотвращать расхождение опорной и рабочей частей слишком широко.
Чтобы лучше представить, как собираются лестницы стремянки деревянные, стоит внимательно познакомиться с видео в этой статье.
Насадки на ножки
Чтобы сделать лестницу-стремянку из дерева своими руками, недостаточно использовать только деревянные бруски и шурупы. Обязательным элементом в конструкции являются специальные противоскользящие насадки на ножки. Они также уберегут пол от повреждения острыми краями ножек. Насадки изготавливают из резины или ребристой пластмассы. Их можно сделать своими руками, используя пробковые заглушки или войлочные круги, вырезанные из старых валенок и прикреплённые саморезами. Некоторые мастера используют транспортёрную ленту, оплетают ножки стрейч-плёнкой.
Сделанная своими руками стремянка из дерева станет безопаснее, если для создания противоскользящих насадок нарезать отрезки штакетника шириной немного больше, чем диаметр ножки. Они крепятся на железные уголки или винты. Такой вариант позволяет не утяжелять конструкцию и использовать готовое изделие не только в помещении, но и в саду. Чтобы лестница при установке на почву не проваливалась, её ножки можно скрепить с доской, прорезав в ней отверстия, и использовать её как один длинный «башмак».
Виды стремянок и их особенности
Стремянка в саду
Стремянки – это тип конструкций, которые имеют очертания букв «Л» или «А». Такие варианты в рабочем состоянии — устойчивый равнобедренный треугольник, со сторонами обычной лестницы и опорным каркасом.
Большую устойчивость придают конструкции прорезиненные наконечники, которые надеваются на ножки. Альтернативным вариантом модели являются лестницы, расположенные с обеих сторон.
Особенности конструкции:
- Наличие верхней платформы или страховочной ленты по центру, что обеспечивает устойчивость конструкции;
- Ножки могут оборудоваться траверсой, представляющей собой широкую планку, фиксирующую их попарно в одной плоскости;
- Наибольшая длина деревянной стремянки — 5 метров;
- Дерево реагирует на перепады температуры;
- Допустимая нагрузка обычно не более 100 кг.
Основные виды конструкций представлены в таблице:
-
Читайте также:
| Вид стремянки | Особенности |
|
Мини-стремянка |
Мини-вариант, иначе называется табуретом или стремянкой-стулом. Особенности конструкции:
|
|
Стойка с платформой |
Это лестница с зафиксированной на ней сверху площадкой для размещения человека и опорным блоком. По ГОСТ, при высоте рабочего настила свыше 1,3 м от поверхности земли, его необходимо оснащать ограждениями — бортиком или перилами. |
|
Односторонняя расставная |
Особенности конструкции:
Стоимость таких стремянок невысокая, на их изготовление требуется меньше материала. |
|
Двухсторонняя расставная |
Двусторонний вариант имеет ступеньки и с противоположной стороны, что дает несколько преимуществ:
|
|
Приставные лестницы и стремянки из дерева |
В конструкцию входят две опорные балки или рельсы и ступеньки. Модели изготавливаются большой высоты, оборудуются поручнями или площадками. Могут быть складными. Особенности изделий:
|
|
Приставная трехсекционная лестница |
В составе изделия не менее одного дополнительного блока, выдвигаемого полностью или частично, что зависит от модели. Особенности:
|
|
Шарнирная |
|
|
Передвижная лестница стремянка |
Передвижной вид напоминает одностороннюю расставную конструкцию. Их назначение идентично. Такие лестницы имеют небольшие колеса со стороны опоры. Особенности:
|
Параметры для выбора стремянки
Для бытовых целей, в своем доме, чаще всего, достаточно устойчивой стремянки, которая может быть двухсекционной или универсальной. При выборе следует учитывать цели использования и материал для изготовления лестниц.
Деревянные стремянки отличаются натуральностью и легкостью, но требуют определенных условий при использовании и хранении в помещениях, где будут умеренная влажность и не слишком большие перепады температуры.
Приобретая лестницу, следует обращать внимание:
- На ее грузоподъемность, которая указана на маркировке;
Совет: При использовании приспособления, в целях безопасности, нельзя превышать максимальную нагрузку, предлагаемую производителем.
- На параметр высоты. При этом необходимо иметь в виду, что часто производители ее указывают на 120 см больше. Для правильного определения размера изделия, нужно уточнять высоту до верхней ступеньки;
- На стоимость, которая зависит от материала, используемого для изготовления изделия, компании производителя, размеров, функциональности и наличия дополнительного оснащения.

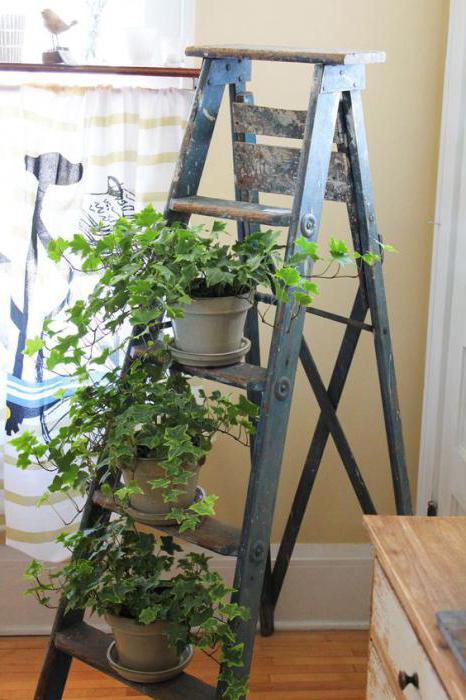

Лестница-стремянка своими руками из дерева как полка для мелочей
В современных японских домах часто встречаются небольшие ниши в стене, оформленные выдвижными ящиками и уголками, где располагаются коллекции и любимые предметы хозяев дома. Полкой для хранения различных мелочей может стать сделанная своими руками стремянка из дерева со ступеньками с обеих сторон. Можно сделать две одинаковые лестницы. Схема того, как сделать стремянку из дерева своими руками, была приведена выше. Затем элементы нужно соединить между собой при помощи крепления.
Использование такого элемента мебели позволяет красиво организовать пространство и сэкономить место в квартире. На лестнице можно расположить предметы, собранные во время путешествий, коллекции фарфоровых статуэток, книги и другие небольшие элементы интерьера. Для создания изделия вам понадобятся:
- лестница-стремянка;
- дрель-шуруповёрт;
- свёрла;
- пила;
- L-образные кронштейны;
- сосновые доски;
- шурупы.
Чертежи деревянных стремянок и инструкции для изготовления своими руками
Стремянка – переносная складная лестница – полезное приспособление, часто используемое в быту и на производстве. В изготовлении стремянок могут использоваться разные материалы. От этого зависят характеристики конструкции, такие как прочность и легкость, а также сложность самого процесса изготовления.
Деревянную стремянку можно изготовить любого вида, который Вам понравится.
Металлическая стремянка отличается повышенной прочностью, но сделать ее своими руками непросто. Для этого понадобится специальный инструмент и навыки работы с металлом. Более подходящий вариант, который можно сделать самостоятельно, – это деревянная стремянка. Если нет особых требований к конструкции (к весу, внешнему виду), то создать ее своими руками сможет даже непрофессионал.
Алюминиевая стремянка лёгкая при переноске, но изготовить её будет сложнее.
-
Читайте также:
Сборка стеллажа из лестницы
Из сосновых досок выпиливаются заготовки по 120, 100, 80 и 60 см для полок. Затем лестницу нужно установить в нужном месте, где планируется расположить полку для мелочей. Все полки располагаются на поперечных планках, чтобы отрегулировать ширину расхождения ножек и размер досок.
После этого перекладины закрепляются кронштейнами при помощи дрели с четырёх сторон движением снизу вверх. Теперь необычная деталь интерьера готова. Остаётся лишь заполнить стеллаж различными мелкими статуэтками и элементами декора.
Лестница раскладная
Чтобы сделать раздвижную лестницу, нам необходимо по изложенной выше инструкции изготовить 2 идентичных переносных лестницы, а затем скрепить их дверными навесами и установить на верхней ступени площадку. Единственное отличие между конструкциями, первая ступень второй лестницы, должна начинаться не с 35см, а с 20см, при этом все остальные ступени также сместятся вниз на 15см. Если мы захотим разложить лестницу в длину, это позволит сохранить размер шага 35см в месте соединения лестниц. Чтобы изготовить лестницу стремянку своими руками вам понадобятся:
- Набор материалов для легкой переносной лестницы, в двух экземплярах
- Дверные навесы продолговатые, 2 шт.
- Фанера 34х50
- Болты м6 длина 75мм, 4 шт.
- Болты м6 длина 50мм, 2 шт.(гайки 4шт.)
- Болты длиной большей чем толщина фанеры, 5 шт.
- Саморезы 55мм, 4 шт.
- Уровень
- Уголок мебельный продолговатый, 2 шт.
- Уголок мебельный z-образный, 1шт.
Скрепление дверными навесами
Для того, чтобы превратить нашу лестницу из бруса в стремянку, необходимы крепления, которые свяжут две лестницы в одну. На эту роль обычно берут специальный кронштейны, но так как мы изготавливаем лестницу из подручных материалов, мы выберем более доступный вид крепления, а именно дверные навесы. Если вы собираете лестницу на даче своими руками, поищите в сарае, там наверняка можно найти эту деталь, а если нет, ее можно приобрести в любом строительном магазине или на рынке.
В идеале, это должен быть навес продолговатый, шириной не более 4 см, длиной крепления не менее 6см. В навесе необходимо просверлить или расточить отверстия под болты. Далее лестницы складываем верхушками друг к другу и прикладываем дверные навесы таким образом, чтобы после складывания лестницы они были внутри треугольника. На балках лестниц делаем отметки в тех местах, где навесы будут крепиться болтами. В отмеченных метках сверлим отверстия под диаметр болтов. Далее вкручиваем саморезы, вставляем болты 75мм и с обратной стороны надеваем на болт сначала шайбу, затем закручиваем гайки. Ваше крепление готово.
Для того чтобы гайки не раскрутились, можно болт накернить.
Установка площадки
В конструкции лестницы, которую мы будем использовать, площадка будет играть роль не только подставки. Чтобы лестница не разъезжалась ее необходимо как-то закрепить. Для этого мы на нашу опорную площадку установим специальное крепление, которое будет предотвращать конструкцию от расхождения.
В качестве площадки, можно взять кусок фанеры подходящего размера, или сделать ее из дерева на даче. Также подойдет сиденье от старого стула. Ширина площадки должна быть 34см. Берем уровень и ставим его на самую верхнюю ступень одной из лестниц, а на другой по уровню делаем пометку, куда при помощи уголка будет крепиться площадка. Повторяем процедуру с противоположной стороны.
К отметке прикладываем уголок и засверливаем отверстие под болт, который будет скреплять лестницу с уголком.
Чтобы наш уголок был подвижным, необходимо сначала с наружной стороны лестницы вставить болт 55мм, а с внутренней, сначала шайбу, затем вкручиваем гайку, затем надеваем сам уголок и еще одну гайку, но не зажимаем ее до упора. Таким образом, уголок располагается между двумя гайками, тем самым он имеет возможность вращаться вокруг оси болта. С другой стороны лестницы крепим уголок тем же способом.
На верхнюю часть уголка устанавливаем фанеру и делаем отметку под отверстия для болтов, которые будут скреплять фанеру и уголок. Отверстия сверлим под диаметр болтов, а сверху площадки, откуда мы будем вставлять болты, отверстие делаем по диаметру шляпы болта, таким образом, чтобы болт вошел впотай и в дальнейшем не выступал на поверхности. Закрепляем при помощи болтов и гаек уголки и площадку.Остался финальный штрих, сделать крепление площадки к противоположной ступени.
Крепление верхней площадки
Если мы не хотим, чтобы наша лестница разъехалась, нужно создать механизм который будет препятствовать расхождению лестниц. Существует множество вариантов таких креплений, но в нашей модели мы будем использовать верхнюю площадку. Для этого нам понадобится z-образный уголок, как показано на картинке Рис.3.
Рис.3
Если у вас такого нет, можно попытаться выгнуть необходимую форму из обычного. Задача этого уголка быть крюком и цепляться за верхнюю ступень лестницы. Крепится он будет болтом к площадке. По принципу крепления предыдущих уголков, крепим z-образный по центру площадки так, чтобы при его повороте вокруг болта, он цеплялся за верхнюю ступень.
Это, во-первых, не даст площадке переворачиваться, во-вторые не позволит лестнице разъехаться, лестница стремянка из дерева готова.

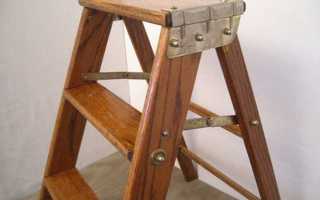

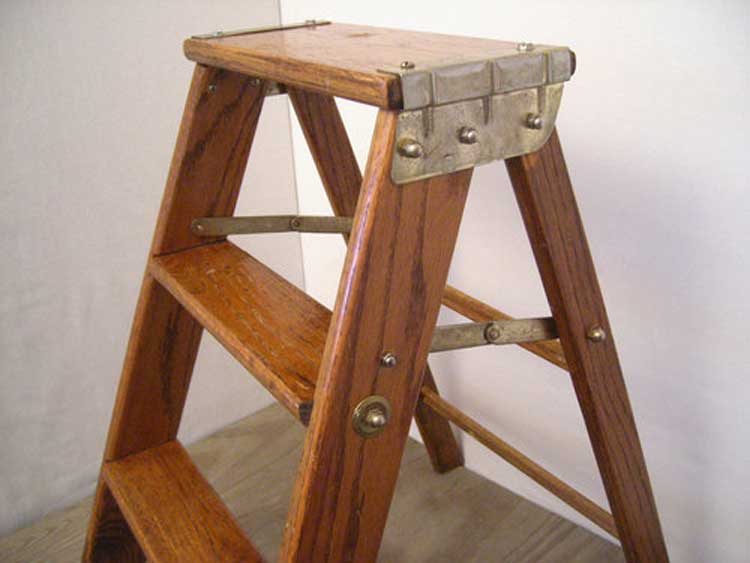

Стул-стремянка своими руками из дерева
Неоспоримыми преимуществами стремянки являются компактность и лёгкое хранение. Если сложить такую лестницу, её можно поставить в кладовку или повесить на стену. Поэтому в небольших помещениях (на маленькой кухне) удобнее использовать складную мебель: стулья, столы и подставки, которые после применения можно просто спрятать за дверь.
Если места в квартире совсем мало и хранить даже небольшую лестницу негде, можно сделать своими руками стул-стремянку, не требующий для хранения большого пространства. Но высота у такого изделия невелика, поэтому использовать его лучше всего в помещении. Создать компактную стремянку из дерева своими руками несложно. Её можно использовать не только для того, чтобы достать труднодоступную вещь, но и в качестве замены табуреток и стульев.
Сделай сам лестницу-стремянку: составляем чертеж
Прежде чем, покупать необходимые материалы и приступать к сборке стремянки, нужно правильно составить чертеж. Этот этап даже более важен, чем сам процесс изготовления лестницы. Ведь именно от точности и правильности проекта зависит то, насколько удобным получится ваше изделие.
Размеры лестницы зависят от того, для каких целей вы собираетесь ее использовать. Так, если самодельная стремянка нужна вам для сбора фруктов или беления потолка, то она должна быть высокой, а вот для того, чтобы прикрутить лампочку или снять с полки книгу хватит конструкции небольшого размера.
Какие параметры нужно определить, чтобы составить чертеж:
- Высота стремянки – это первый параметр, с которым вам необходимо определиться. Здесь все зависит от назначения данного изделия. Для стремянок, которые будут использоваться в помещении или в саду, оптимальной считается высота в пределах 150-170 см. Дело в том, что со стремянки такого размера вы спокойно сможете дотянуться до потолка, даже не залезая на последнюю ступеньку, этой высоты хватит и для комфортной обрезки плодовых деревьев. Стремянки большего размера неудобно переносить и ставить.
- Ширина ступеней тоже имеет большое значение. Человеку должно быть легко подниматься и спускаться по лестнице, поэтому так важен этот параметр. К тому же стремянка нужна не для передвижения, а для работы на ней. Поэтому идеальной шириной ступеней можно считать размер от 30 до 45 см.
- Количество ступеней на стремянке определяется вашим желанием. Однако не забывайте, что по конструкции должно быть легко перемещаться, поэтому разлет между ступенями не должен превышать 25 см. Количество ступеней может варьироваться в зависимости высоты стремянки и ширины раздвижения ее ножек.
- Длина всех ступенек на одной стремянки разная. Так как, такая конструкция имеет форму усеченной пирамиды, последняя нижняя ступенька всегда будет выше верхней. Например, нижняя ступенька может быть равна 54 см, а верхняя 34, все ступеньки расположенные между ними будут уменьшаться снизу вверх.
Определившись с размерами стремянки нужно лишь составить ее чертеж. Немного попрактиковавшись, вы без труда сможете самостоятельно справиться с этой задачей.
Наша рекомендация: виды и преимущества раздвижных лестниц https://homeli.ru/remont-i-otdelka/lestnitsy/razdvizhnaya-lestnitsa.
Сборка конструкции
Из-за небольших размеров конструкции её изготовление и сборка требуют аккуратного и внимательного отношения. Для работы понадобится точный чертёж с размерами, по которым нужно изготовить детали. Если допустить ошибку в размерах, сделанная своими руками стремянка из дерева не будет правильно складываться и раскладываться. Элементы конструкции не должны мешать друг другу при перемещении. Нижние ступеньки стула крепятся на вращающиеся штифты и в собранном состоянии лестницы должны находиться внутри табурета. В чертёж можно добавить специальный блокирующий элемент, фиксирующий стремянку в разложенном состоянии.
Обработка материала
Любые изделия из дерева требуют дополнительной обработки. Деревянные лестницы не стали исключением. Специалисты советуют зачистить наждачкой все детали, к которым будут прикасаться руки человека. С гладкой поверхностью изделий вы не рискуете загнать занозу под кожу.
Чтобы увеличить срок службы деревянной лестницы-стремянки, за ней нужно ухаживать. Под уходом понимается обработка конструкции специальными средствами, которые защитят ее от воздействий окружающей среды.
Морилка и лак существенно продлят строк службы древесины
Поэтому перед тем как собрать элементы конструкции в единое целое, их необходимо пропитать морилкой. Являясь антисептиком, она предотвращает гниение древесины и защищает ее от плесени.
Готовую лестницу необходимо обработать олифой и нанести поверх несколько слоев краски или лака. Все эти процедуры не только продлят жизнь вашему сооружению, но и придадут ему приятный внешний вид.
Как сделать многофункциональный стул-стремянку
Стремянка в доме чаще всего используется во время ремонта и изредка для того, чтобы достать труднодоступную вещь из верхних ящиков шкафов или с антресоли. Остальную часть времени складная лестница простаивает, но, добавив несколько новых деталей, её можно превратить в полезную и практичную вещь. Такое изделие будет использоваться не только для домашней работы, но и послужит столом, кроватью, мольбертом и для других целей.
Чтобы сделать многофункциональную стремянку, берут доски длиной 1,5 м и толщиной 6 см. В опорах выпиливаются пазы для ступеней, а подпорка изготавливается из перекладины, для которой сверлятся дополнительные отверстия, позволяющие её передвигать. Конструкция собирается на шарнирах, а к опорным доскам, края которых подпиливаются под нужным углом, прикручиваются дополнительные упорные части. Нижние кромки соединяются рояльной петлей, тогда защиты от разъезжания ножек не потребуется. Крепление при помощи рояльной петли будет фиксировать стремянку в нужном положении.
Подготовка к самостоятельной сборке стремянки
Наиболее популярной моделью является стремянка из профильной трубы. Для ее изготовления необходимо вырезать из металлического профиля 4 планки под два метра длиной. Размер ступеней определяется самостоятельно. Также для работы потребуется длинный болт с гайками и двумя ушками. Здесь следует оговориться, что конструкция будет гораздо надежнее, если использовать сварное соединение. Поскольку фиксация болтами требует точного расчета допустимой нагрузки. В противном случае хозяин не будет застрахован от внезапной деформации крепежных деталей. Поэтому на фото вы видите пример сварной модели.
Далее, чтобы изготовить крепкую стремянку, необходимо запастись следующими инструментами:
— Рулетка для проведения замеров; — Сварочный аппарат с защитной маской; — Дрель для сверления отверстий; — Угольник.
Если же планки профиля планируется резать самостоятельно, то следует также обзавестись защитными очками. Затем отрезки рекомендуется зачистить от острых выступов. Можно воспользоваться дрелью со специальной насадкой.
Это важно! Стальной профиль желательно выбирать с прямоугольным, а не круглым сечением.
Аналогично следует поступить и с планками для ступеней. Перед началом работ желательно сделать чертеж эскиза.
