4 типа станков для резки пенопласта: сделай сам за 3 копейки

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки. Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Важно! При выборе утеплителя, обратите внимание на характеристики. Там должно быть указано: «самозатухающий». Такой пенопласт отлично режется с помощью температуры, но при пожаре он не станет источником горения.

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива. Однако резка пенопласта в домашних условиях не предполагает подобных объемов и размеров. При ремонтных работах в своем жилище (или гараже) вполне достаточно компактного термического ножа. Он легко справится как с линейным раскроем, так и с фигурной подгонкой плит, при укладке на участках со сложной формой.

Любой инструмент имеет стоимость, и всегда есть возможность сэкономить на покупке.

Самодельный станок для резки пенопласта из ЛАТРа, трансформатора и нихромовой нити

Большинство самодельщиков изготавливают терморезак из того, что есть под рукой. Если, что и покупают, то — нихромовую нить. Остальное находят поскребя по сусекам. Именно так поступил пользователь FORUMHOUSE с ником Электрон.

Электрон

Я утепляю дом пенопластом. Купил ППС толщиной 5 и 10 см. Сначала резал его ножом по линейке. Неудобно. Решил сделать станок-терморезак для пенополистирола. С ним дело пошло быстрее. Для его изготовления мне понадобились:

• стол-верстак (был в наличии);
• алюминиевый уголок;
• алюминиевый профиль;
• стальные уголки;
• деревянный брусок сечением 5х5 см;
• листы ДСП, оставшиеся от старого шкафа;
• трансформатор на 650 Вт и 36 Вольт и ЛАТР (были в хозяйстве);
• нихромовая проволока диаметром 0.5 мм длиной 5 м (купил на рынке).

Станок для резки ППС пользователь сделал так — пропустил нихромовую нить через отверстие в столе. Нить проходит через керамическую панельку от радиолампы. Для натяжения проволоки Электрон взял шпильку М10 с гайками. С одного края он сточил лыски и просверлил поперечное отверстие. В него продел пружину. Конец пружины он зажал в полиэтиленовый латунный клеммник. Во второй конец клеммы зажал струну и питающий провод. Это нужно, чтобы ток не шел через пружину, и она не потеряла пружинистые свойства. После подачи напряжения, натяжение нихромовой нити регулируется с помощью шпильки.

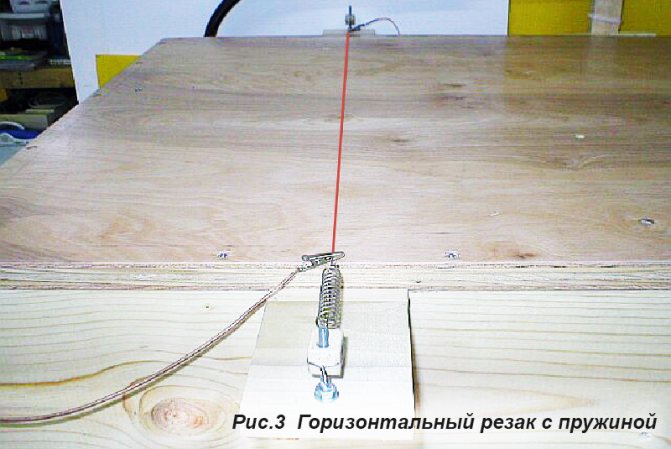

Пружина компенсирует изменение длины нихромовой нити при её нагревании и охлаждении.

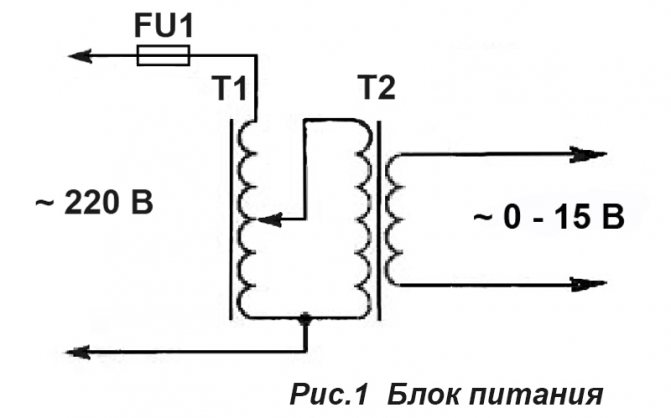

Электрическая схема самодельного станка для резки пенопласта.

Электрон

Я режу на станке листы размером 1.2х1 м. Сделал около 150 резов пенопласта одной струной. Не перегорела. Скорость реза ППС толщиной 100 мм – 10 см в секунду. Обязательно делайте третью точку крепления нити. В моём случае это — отверстие в столе, где закреплена керамическая панелька от радиолампы. Оптимальный накал нити — не до красна, а так, чтобы её было едва видно в темноте. Т.е. — почти темная.

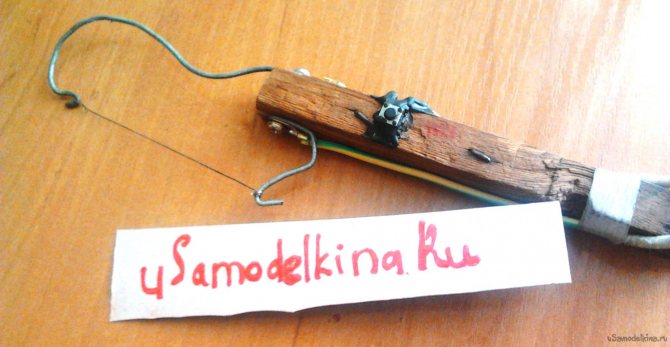

Изготовление резака

Я изготовил резак из подручных материалов.

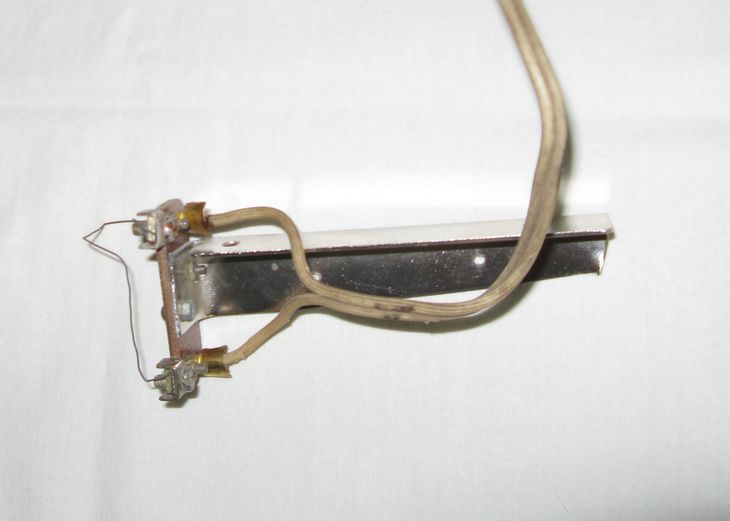

Ручка для резака

Ручка резака сделана из отрезка металла длиной около 11см. На одном конце я закрепил изолятор (пластинку текстолита). По краям пластины я прикрепил контактные группы от старой электрической розетки. В эти контакты удобно крепить режущие спирали различной формы. На контакты (они оказались омедненные) хорошо ложится припой. К ним и к вторичной обмотке трансформатора я припаял электрический провод (от бытовых приборов).

Вот, что получилось в итоге:

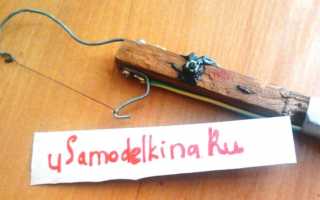

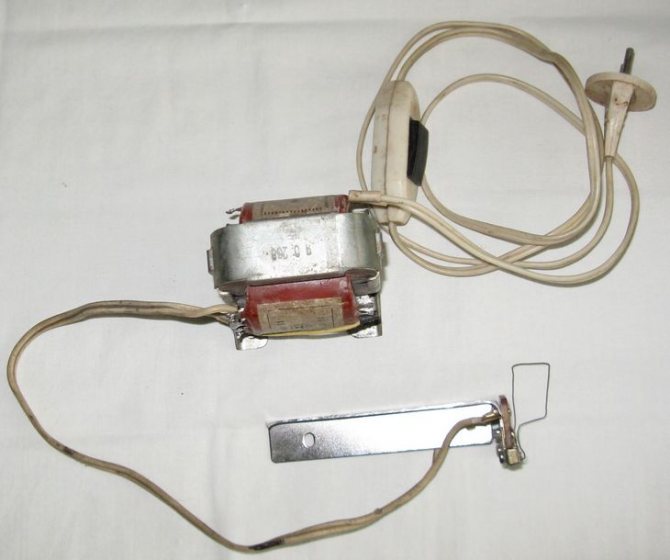

Готовый резак для пенопласта

Мобильная «коза» для резки пенопласта

Описанный выше станок эксплуатируется стационарно. Но, при монтаже мокрых фасадов на основе пенополистирола, рабочим приходится передвигаться по строительным лесам. Распускать листы по толщине. Вырезать из ППС фигурные элементы и т.д. Тяжелый станок неудобен, да и спускаться каждый раз вниз не хочется. Выход? Сделайте своими руками мобильный терморезак, т.н. «козу».

ОлегЛьвовичСпециалист по монтажу мокрых фасадов

На фасадах мы работает с мобильными «козами». С ними легко перемещаться по лесам на высоте. Можно резать пенопласт прямо по месту. Роспуск листа то толщине ведём по двум профилям. Профиля крепятся к ППС с помощью гвоздей. Как работать с приспособой наглядно видно на видео ниже.

Резак изготовлен на основе трансформатора на 250 Вт, который выдаёт 36 В. Длина рейки 1370 мм.

ОлегЛьвович

Резак отработал на фасадах четыре сезона. Три раза он падал с лесов. Ничего не сломалось. Струну не меняли. Второй резак эксплуатировали три сезона. Проволоку меняли раз 5. Сгорала. Причина – у него струна короче на 10 см, чем у первого резака.

Если есть трансформатор, то траты на покупку необходимых деталей для терморезака не превышают 1000 руб.

Электрическая схема мобильного станка для резки пенопласта.

Утеплители

56 votes

+

Голос за!

—

Голос против!

Среди множества видов строительных материалов достойное место по праву занимает пенопласт – универсальное средство, обладающее особыми теплоизоляционными и звукопоглощающими свойствами. Технология производства данного материала подразумевает использование вспененных пластмасс в виде часто расположенных газовых полостей. Пенопласт имеет достаточно небольшую стоимость, что позволяет делать его закупки в том количестве, которое необходимо для выполнения той или иной задачи. Этот материал широко применяется не только в качестве теплоизоляционного материала, но и в дизайне и рекламе, где из него вырезают объемные фигуры. В статье речь пойдет о резке пенопласта в домашних условиях.

Основные преимущества использования пенопласта

Это один из лучших материалов для осуществления теплоизоляции строения, причем, как снаружи, так и изнутри;

• могут использовать как дополнительный слой герметизации при транспортировке каких-либо предметов;
• производители декоративных изделий для осуществления ремонтных работ в широком ассортименте представляют потолочные покрытия, имеющие отличия не только по цветовому оттенку, но и фактурному изображению;
• уникальное средство звукоизоляции, как отдельных комнат, так и всего сооружения;
• является экологически чистым материалом, поскольку в его составе нет токсичных компонентов;
• обладает устойчивостью к воздействию различных микроорганизмов, грибков, плесени и пр;
• благодаря незначительному весу изделия выполнить монтаж не составит особого труда. Транспортировка, перегрузка, а также укладка выполняется без особых усилий.

Несмотря на все свои положительные моменты, работа с пенопластом предусматривает соблюдение нюансов эксплуатации данного материала. Многие технические жидкости, такие как ацетон, уайт-спирит, бензин и т.п., действуют на пенопласт разрушающе. Важным моментом является соблюдение температурного режима в местах применения данного вида утеплителя. Когда температура воздуха превышает отметку +500С, существует вероятность возникновения разрушительного процесса внутренней структуры пенопластовых плит и их крошения.

Разновидности пенопласта

На сегодняшний день существует несколько марок пенопласта, который обозначается специальной маркировкой. ПСБ-С — беспрессовый самозатухающий пенопласт.

Четкое представление и понимание значения определенного наборы цифр и букв позволит выбрать именно тот материал, который максимально будет соответствовать требованиям дальнейшего применения:

• ПСБ-С-15 – имеет низкий показатель плотности и традиционно применяется в качестве утеплителя в тех местах, где не предполагается механическая нагрузка. Влагоустойчив и пожаробезопасен. Можно выполнять теплоизоляцию контейнеров, вагонов, мансард. Данная марка не подходит для фигурной резки пенопласта;
• ПСБ-С-25 – универсальная марка, которая является приоритетной. Широко использую при проведении утепления стен как внутри, так и снаружи. Практичный, долговечный, экологичный;
• ПСБ-С-35 – изолирующее средство для фундамента или коммуникаций под землей. Довольно часто применяют в процессе обустройства бассейна, площадки для занятий спортом, газонов. Не поддается воздействию влаги, развитию грибков и микроорганизмов, устойчив к механическим воздействиям;
• ПСБ-С-50 – плотность материала очень высокая, что свидетельствует о возможности его применять как вариант утепления полов перекрытий в многоэтажных домах, гараже. Влагоустойчив, пожаробезопасен, долговечен. Отлично подойдет для художественной резки и использования как внутри помещения, так и снаружи.

Важность плотности пенопласта

• Плотность любого материала указывает на то, что изделие обладает высоким показателем устойчивости к различным механическим воздействиям. Пенопласт не является исключением. Существует определенная закономерность – чем выше показатель плотности, тем больший вес имеет материал. Это, в свою очередь, определяет возможность использовать пенопласт в тех или иных условиях, поскольку процесс монтажа играет не последнюю роль при выборе марки материала.
• Плотный пенопласт способен выдерживать нагрузки и обеспечивать при этом теплоизоляцию пространства. Устойчивость к появлению различных грибков, плесени и прочих микроорганизмов предоставляет возможность применять данный материал в особых условиях. Показатель прочности пенопласта оказывает непосредственное влияние на ценообразование данного материала.
• Низкая плотность говорит и о том, что при резке такого пенопласта он начнет крошиться и из него не получится сделать четких форм с резкими контурами.

Применение пенопласта

Данный материал широко используется не только в строительстве, но и:

• в качестве упаковочного материала в медицине;
• как один из средств обеспечения безопасности на открытых водоемах (буйки, поплавки, наполнители жилетов, спасательные круги ит.д.);
• на этапе ремонта холодильников и иного климатического оборудовании;
• в судостроении как непотопляемое средство (на крупных и малых судах);

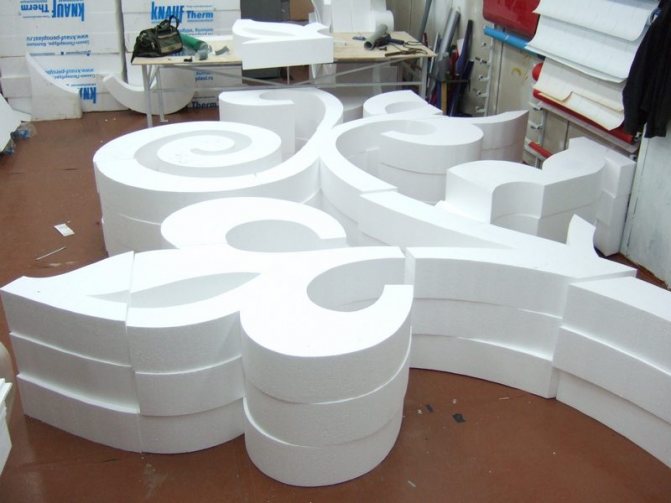

• для воплощения дизайнерских идей при оформлении интерьера экстерьера;
• в рекламе (объемные буквы).

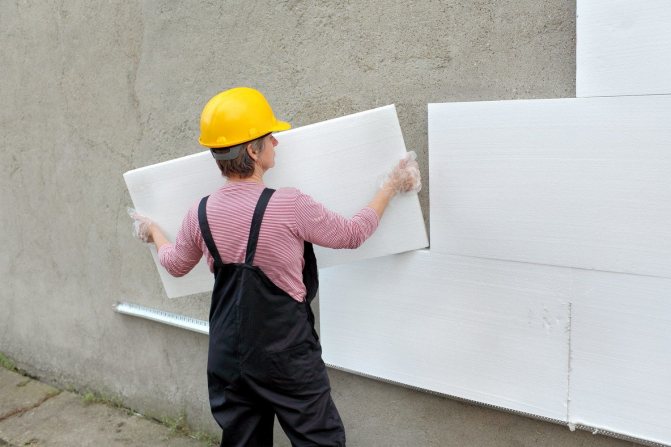

В продаже пенопласт представлен в виде листов определенной толщины. В процессе его крепления не редко возникает необходимость выполнять его порезку на более мелкие сегменты. Осуществление этой задачи не такое простое мероприятие как может показаться на первый взгляд. Резка пенопласта имеет ряд хитростей и нюансов, соблюдение которых позволит сделать механическую обработку материала за короткий промежуток времени.

Приспособления для резки пенопласта

Довольно часто возникает вопрос «чем лучше резать пенопласт дома». На самом деле способов выполнения данного процессе несколько. Моделирование элементов осуществляется при помощи следующих инструментов:

• острый нож с резиновой насадкой на острие;

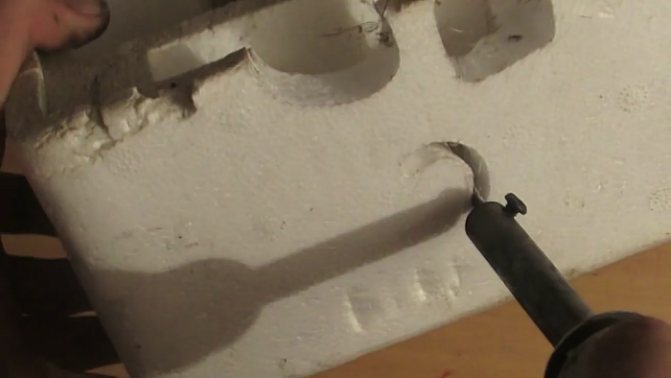

• паяльник со специальным приспособлением – нож насадка;
• ножовка по дереву;
• струна и т.д.

Каждый способ имеет как недостатки, так и преимущества. Рассмотрим их более подробно.

• Нож для резки пенопласта должен быть очень острым. Он подойдет для работы с незначительными габаритами материала, Однако, на конце режущего предмета должна располагаться насадка из резины. Перед началом выполнения процесса резки, заготовку желательно закрепить в тиски либо же другое устройство. Движение ножа должно иметь направление «от себя», поскольку не исключена вероятность его соскальзывания, что в свою очередь может привести к травматическим последствием для мастера.

• Для изготовления деталей из пенопласта, где требуется особая точность выполнения нарезки, можно применять паяльник, который снабжен специальной насадкой – ножом. В процессе работы паяльника насадка постепенно нагревается. Остается лишь плавными неторопливыми движениями двигать приспособление по поверхности пенопласта. Однако следует быть предельно осторожными, поскольку в процессе резки под действием высоких температур пластмасса начинает плавиться. В результате раскаленная капля пластмассовой массы может попасть на кожный покров или одежду. Чтобы избежать подобной неприятности, важно обезопасить свои движения.
• Обычный сапожный нож может разрезать лист пенопласта толщиной до 40 см. При этом, широкое лезвие должно быть сильно заточено, а острие оставаться тупым. Через каждые 1,5 – 2 м нож необходимо затачивать. Поэтому точило должно быть всегда рядом. Безусловно, процесс резки будет сопровождаться специфическим звуком — «визгом». Но и это можно исключить, надев обычные наушники.
• Если нужно разрезать листы пенопласта толщиной более 80 см, то надо взять в руки ножовку по дереву с тонкими зубьями. Это очень важно, поскольку от величины зубцов зависит точность и равномерность выполнения порезки. Особых усилий прикладывать в данном случае не придется. При этом травматизм сводится к минимуму. Однако такой способ актуален в случае необходимости выполнить длинный прямой разрез.
• При незначительной толщине материала возможно применять для резки обычный канцелярский нож. Однако, несмотря на то, что этот инструмент достаточно острый, со временем он тоже имеет свойство тупиться. Было бы неплохо нож слегка подогревать, чтобы процесс резки проходил более плавно.

• Резка пенопласта струной — самый популярный способ в домашних условиях. Производительность такого процесса достаточно высокая. Однако, необходимо соорудить специальное приспособление, расположение которого должно быть стационарно. Точность выполнения порезки и скорость осуществления процесса приравнивается к производственным.
• В некоторых случаях можно применять даже болгарку для резки пенопласта. Однако диск следует подбирать по металлу минимальной толщины. При этом работа сопровождается шумом не только от пенопласта, но и от функционирования инструмента. А мусор будет разлетаться во всех направлениях.

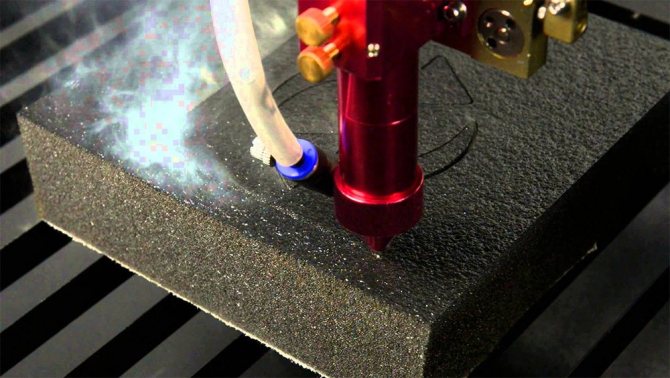

Лазерная резка пенопласта

• Резать пенопласт на сегменты необходимого размера можно не только при проведении теплоизоляционных работ, но и для создания особых архитектурных элементов различных габаритов и конфигураций. В промышленных масштабах для создания объемных фигур используется лазерная резка пенопласта, которая функционирует благодаря специальному программному обеспечению. Более того, благодаря применению лазера можно выполнить трехмерную резку. В результате получаются уникальные фигуры с обработанной внутренней и внешней поверхностью довольно быстро и качественно.

Их используются в следующих отраслях:

• в металлургии (для литья металлических сплавов);
• автомобилестроении (тюнинг машины);
• строительстве (для сооружения опалубки, теплоизоляция строения и труб, различные архитектурные формы);
• рекламе (логотипы и т.п.);
• театральное декорирование.

Это всего лишь малый список того, где может быть задействован пенопласт или изделия из него. Для производства элементов методом фигурной резки важно обеспечить оборудование правильное программное обеспечение, а также по максимуму автоматизировать процесс подачи сырьевого материала. Согласно эскизу, заложенному в память компьютера, можно выполнить любое действие резки пенопласта независимо от сложности проекта.

• Для минимизации отходов при резке пенопласта важно все четко рассчитать и с максимальной точностью выполнить макет. Именно качество первоначальной заготовки влияет на конечный результат. Поэтому листы пенопласта должны иметь идеально ровную поверхность.

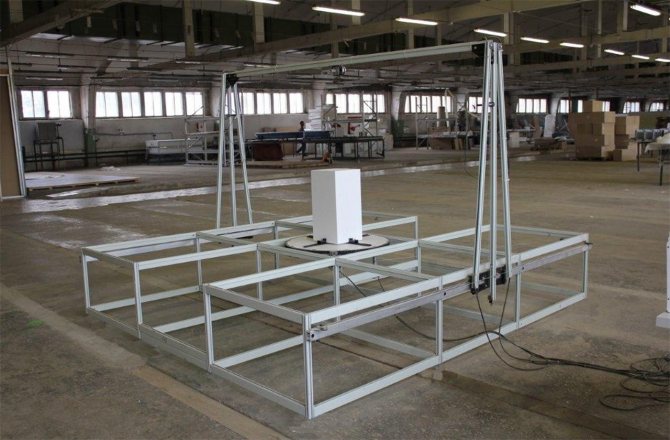

• Расположенный на станке для фигурной резки пенопласта лист материала подается на обработку очень медленно и расчетливо. Поэтому, для выполнения заказа, предполагается задействовать одновременно несколько обученных специалистов, которые имеют навыки работы с подобными материалами.
• Не стоит забывать о золотом правиле «Семь раз отмерь и только один раз отрежь». Поскольку пенопласт в процессе резки крошится, то прежде, чем вырезать нужный элемент, неоднократно проверьте соответствие нанесенных размеров желаемому формату.

Изготовление прибора для резки пенопласта своими руками

Для того, чтобы соорудить аппарат, режущий пенопласт с максимальной эффективностью, необходимо иметь:

• длинную спицу;
• проволоку нихромовую;
• трансформатор понижающий (12 — 24 Вольта);
• реостат, который можно при необходимости регулировать;
• провода электрические.

• Под воздействием тока происходит раскаливание нихрома, в результате чего можно выполнять резку пенопласта с легкостью. В процессе резки нихромом края отреза запаиваются, препятствуя разрушению материала.
• Начинать резать пенопласт можно после того, как проволока раскалится до красноватого состояния. Недопустимо доводить излишнее раскаливание, поскольку место разреза будет слишком широким. Причем следует учесть, что нагретая проволока имеет свойство растягиваться. Это свидетельствует о необходимости применения в данном приспособлении сильной пружины.

Предосторожность! Важно соблюдать элементарные правила безопасности в процессе резки пенопласта нихромовым методом, поскольку данный материал при раскаливании выделяет токсичные пары. Следует позаботиться о наличии защитной маски для выполнения процедуры. Желательно все работы проводить в помещении, которое хорошо проветривается.

Резка пенопласта видео

Станок для резки пенопласта на основе блока питания от компьютера

Не у всех домашних мастеров в закромах завалялся трансформатор, но у многих без дела пылится блок питания от старого компа. Хорошо, что вы его не выкинули. Он пригодится, чтобы сделать терморезак для пенопласта.

OnlyOnПользователь FORUMHOUSE

Я собрал резак для пенопласта за 3 копейки. Использовал блок питания от компьютера и всё, что валялось на стройке — доски, рейки, шурупы. Струну сделал, растянув спираль от электроплиты. Длина спирали 10 см. Из неё получилась прямая проволока длиной 60 см, диаметром 0.5 мм. Цена вопроса – 45 руб. Натяжитель струны — молоток. Приспособу собрал на саморезы. Струну запитал, подключив к ней желтый провод блока питания на 12 Вольт и общий черный провод.

wind1windСупер-Модератор FORUMHOUSE

Чтобы запустить компьютерный блок питания стандарта ATX, замкните перемычкой зелёный вывод PS-ON с GND (общий провод). На фото ниже, распайка выводов 20-контактного разъёма на материнской плате. На колодке блока питания эти выходы в зеркальном отражении.

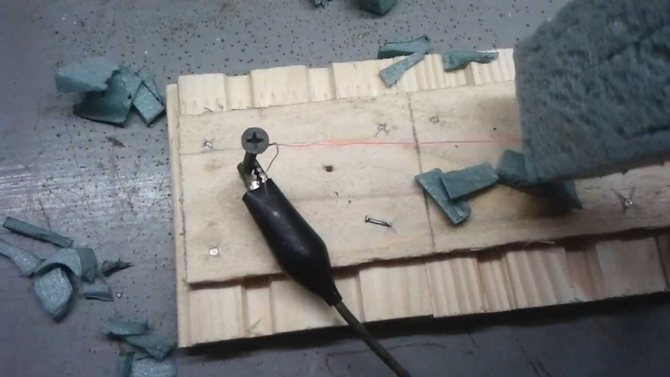

Режущая часть резака по пенопласту

Для начала я нашел нихромовую проволоку. Это был кусок спирали диаметром 0,6 мм от электрического обогревателя (так же подойдет от электроплитки, утюга и других нагревательных электроприборов со спиралью). Затем изогнул ее, придав необходимую мне форму режущей части. Длина проволоки получилась около 14 см. Когда замерил ее сопротивление, то оно составило около 2 Ом.

Резак для пенопласта — режущая часть

Как резать пенопласт при помощи сварочного инвертора

У многих загородных жителей есть сварочный аппарат. Сворочнику везде найдётся применение. Поставить забор. Собрать самодельный станок. Подварить сломавшийся инструмент. А если использовать его, как источник питания для терморезака по пенополистиролу? Как думаете, рабочая идея?

alexxxxxПользователь FORUMHOUSE

Взяв за основу инвертор, я собрал станок для резки пенопласта. На сварочном инверторе есть регулятор силы тока. С его помощью можно легко подобрать нужное значение для резака.

Идея вызвала повышенный интерес у пользователей портала.

МоргмаелПользователь FORUMHOUSE

Я резал пенопласт с помощью сварочника. Для наглядности, снял видео.

Не каждый сварочный инвертор годится для этой роли. Функции HOT START (горячий старт) и ANTISTICK (функция, автоматически снижающая сварочный ток при залипании электрода, что предотвращает его прокаливание) могут помешать инверторному сварочному аппарату работать, как обычный БП станка для резки пенопласта.

Моргмаел

Я пробовал прицепить к другому сварочнику сопротивление чуть больше, чем нихромовая нить. Он сразу скинул ток, т.к. сработал антистик.

Термический нож для СИП панелей своими руками

Строительство из СИП панелей по канадской технологии дает массу преимуществ счастливым обладателям нового дома. Однако каждый хочет придать своему проекту изящности, стиля, не ограничиваясь безликими прямоугольными конструкциями. Для этого необходим раскрой панелей, формирование деталей сложной конфигурации.

Если проект заказывается у компании подрядчика, проблем не возникнет. Но если строительство ведется самостоятельно, потребуется особое оборудование, в частности, термический резак.

Резка панелей

СИП панель достаточно легко модифицируется. Когда стройка ведется самостоятельно, резка происходит следующим образом:

• две поверхности панелей из ОСП режутся с помощью электролобзика или циркулярной пилы;
• по линии реза часть панелей, уходящая в расход, просто отламывается.

Остается самая главная проблема: сформировать паз для монтажа бруса обвязки.

Для этого часто используют терку, рубанок или резак, которым просто небольшими порциями удаляют нужное количество наполнителя СИП панелей.

При этом работа своими руками не представляет сложности, однако стройплощадка замусоривается, заполняясь мелким «снегом» из частиц наполнителя, которые постоянно перемещаются и трудно удаляются.

Чем делают паз в СИП панелях

Чтобы сделать паз в СИП панелях, существует два метода:

• промышленный, с применением резака станочного типа, удаляющего наполнитель ножами, с принудительным удалением отходов;
• с помощью термической обработки, применяется резак, который аккуратно плавит наполнитель и позволяет сразу формировать паз нужной глубины.

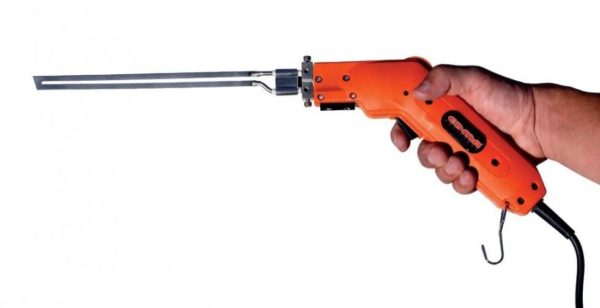

Сегодня продается достаточно моделей, можно купить термический нож, который будет регулироваться по мощности, температуре, позволять формирование паза нужной глубины. Однако такой инструмент можно сделать своими руками. Конструкция ножа не представляет сложности, поэтому ее легко повторить в кустарном изделии.

Как самостоятельно сделать термонож

Нож температурного воздействия должен иметь следующий функционал:

• регулировку температуры режущей части;
• термонож обязательно должен позволять регулировать глубину паза;
• конструкция должна быть такой, чтобы нож можно было использовать без проведения предварительных работ после резки СИП панелей.

Важно знать: Стандартные размеры СИП панелей

Несмотря на кажущуюся сложность задачи, сделать такой термонож достаточно легко. С его помощью резка SIP панелей своими руками будет простой и быстрой. Для создания устройства понадобится:

• две полоски из жесткой стали или стеклотекстолита малой толщины. Их прочность зависит от необходимой глубины паза, который требуется получить;
• нихромовая проволока, которой нож и будет плавить наполнитель;
• пластина, которая будет работать как ограничитель, задавая толщину, на которой будет производиться резка.

В качестве источника питания легко использовать мощное зарядное устройство для аккумулятора, которое позволяет регулировать напряжение на нити. Естественно, чтобы сделать термонож своими руками, понадобится удобная ручка, которая будет держать боковые пластины режущей части.

Собираем термонож

Собрать конструкцию своими руками очень просто. Напряжение от блока питания можно подавать на нихромовую проволоку путем ее припаивания к контактам, куда подходят провода подвода напряжения. А при малой толщине пластин из стали можно подавать питание на них, при этом проволока может быть просто прикручена в нижней части, понадобится просверлить всего два отверстия.

Начальную жесткость конструкции задает блок ручки. Каждая боковая пластина крепится на уголки двумя болтами, расположенными по вертикали. Увеличивает жесткость ограничительная планка.

Например, это могут быть простые болты и П-образные скобки, надеваемые на боковые части.

Заключение

Несмотря на простоту конструкции, термический нож для обработки наполнителя СИП панелей работает весьма эффективно, даже сделанный своими руками. Благодаря малой толщине боковых пластин можно избавиться от необходимости формировать боковой пропил, тем более, что можно заточить кромку этих деталей, если они сделаны из стали.

Важно знать: Вредны ли СИП панели для здоровья?

Нихромовая нить с помощью регулятора напряжения имеет нужную температуру (подбирается опытным путем) для быстрой выборки паза. В результате такой резак сможет гарантировать быструю работу и чистоту на строительной площадке. Вдобавок, подобный термонож будет стоить буквально несколько десятков рублей и может быть собран с применением уже имеющегося оборудования.

Опасность изготовления терморезака на основе ЛАТРа

Регулируемые лабораторные автотрансформаторы часто используют при изготовлении самодельных терморезаков. Так поступил пользователь FORUMHOUSE Sidyakin.

Sidyakin

Собрал резак для роспуска пенопласта. Основа станка – крышка от письменного стола. Еще потребовались две шпильки, гайки, шайбы, спираль от электроплитки, ЛАТР и рубильник.

ОлегЛьвович

Вижу на фото, что на резаке выставлено 40 Вольт. На моём резаке трансформатор выдаёт 36 Вольт. Советую вам аккуратнее работать с ЛАТРом. Если будет пробой, то на проволоку пойдёт напряжение 220 Вольт.

Антон48 Пользователь FORUMHOUSE

Я тоже хочу сделать станок для резки пенопласта. Нихромовую нить возьму от старой электроплитки. Ещё у меня есть ЛАТР-2М. Пойдёт такой для резака? Там шесть выходов. Не понял, а куда подключать сеть и нагрузку?

Андрей-ААПользователь FORUMHOUSE

С одним таким ЛАТРом работать нельзя — опасно, можно попасть под 220В, т. к. ЛАТР не развязывает выход от входа независимо от установленного на нем напряжения. Нужен или дополнительный трансформатор, или — подключать входы и выходы строго «ноль в ноль». Т. е. — без вилок и розеток, а на постоянно, точно зная, где ноль, а где фаза.

Электрон

Такую систему нельзя сфазировать для безопасности. Относительно земли на нихромовой нити всегда будет опасное напряжение. Это автотрансформатор. Нужен еще трансформатор по входу. Посмотрите, как сделал я. Электрическая схема в начале статьи.

Выбор трансформатора для резака

Для выбора понижающего трансформатора необходимо рассчитать, какими должны быть напряжение и ток для нагрева режущей части резака. Тут поможет знакомый всем со школы закон Ома: I=U/R. При этом желательно, что бы ток был не очень большой. Это поможет определиться с мощностью трансформатора питания.

У себя в загашнике я нашел трансформатор ТПП 268-220-50К.

Трансформатор для резака

Если соединить параллельно две его вторичные обмотки с выводами 11-12 и 13-14, то на выходе получится напряжение 5 вольт с максимальным током 3,2 ампера. А из нашего расчета следует, что режущая часть будет потреблять примерно 2,5 ампера. I = U / R = 5 В / 2 Ом = 2,5 А.

В общих чертах получается, что чем меньше длина нагревательного элемента, тем меньше должно быть напряжение на вторичной обмотке трансформатора. Тогда будет меньше потребляемый ток и соответственно мощность, и габариты трансформатора. Таким образом, можно подобрать или изготовить самому необходимый для резака трансформатор.

Тип инструмента

Создавая ручной резак для пенопласта, следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Однако для того, чтобы обеспечить плотное прилегание плит пенопласта друг к другу, необходимо обеспечить высокую точность резки. Края должны быть гладкими. В этом случае удается создать утеплительный слой высокого качества.

Его теплопотери будут минимальными. При неровной резке между стыками образуются большие щели. Через них тепло из помещения будет уходить наружу.

Профессиональные дизайнеры и строители применяют исключительно электрооборудование для резки пенопласта. В домашних условиях вполне можно создать подобный инструмент.

Что такое пенопласт и для чего он используется

Листы пенопласта Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна. Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Преимущества и недостатки материала

Самый лучший теплоизоляционный материал — пенопласт — имеет множество положительных и отрицательных свойств. Его достоинства:

• Это особый утеплитель, который способен качественно звукоизолировать не только отдельные комнаты, но и все строения.
• В его состав не входят вредные вещества, поэтому материал является экологически чистым.
• Используется в качестве потолочных покрытий. Декоративные изделия имеют разный фактурный рисунок и цветовую гамму.
• Применяют во время транспортировки. Для качественной герметизации изделие дополнительно уплотняют пенопластом.
• Его можно без проблем перевозить, разгружать и укладывать благодаря легкому весу.
• Материал устойчив к грибкам и плесени.

Под воздействием высоких температур и некоторых технических веществ пенопласт начинает разрушаться. Поэтому при работе с материалом необходимо соблюдать определенные правила. Нельзя использовать бензин, ацетон и уайт-спирит. Пенопластовая плита начнет крошиться и разрушаться изнутри при температуре воздуха свыше +500 градусов. Из-за этого в местах, где используется утеплитель, обязательно должен соблюдаться температурный режим.

Как самостоятельно разрезать пенопласт — пошаговая схема

Шаг 1: Подготовительные работы

Неважно, каким именно инструментом вы собираетесь пользоваться – ножом, нихромовой нитью либо же иными режущими приспособлениями, все равно начинать необходимо с разметки. Так что берем линейку, угольник, рулетку, карандаш и наносим на поверхности листа отметки, затем соединяем их в линии. В общем, рисуем контуры будущего разреза.

Шаг 2: Непосредственно резка

Здесь уже все зависит от выбранного способа и, естественно, инструмента. Итак, если нет желания возиться с разными установками, то вполне можно воспользоваться простым строительным ножом, главное, чтобы он был хорошо заточен. В этом случае прикладываем к отмеченной линии линейку, зажимаем ее и делаем рез ножом. Но только не переусердствуйте, разрез должен быть неглубоким, тогда лист не будет крошиться. Затем переворачиваем панель и с другой стороны делаем аналогичный надрез. Все движения производятся «от себя». После этого просто ломаем лист в нужном месте.

Есть и еще способы, как можно порезать пенопласт. Например, с использованием нихромовой нити. В этом случае на нее подается небольшой ток, который способен раскалить струну до нужной температуры, и резка аккуратно производится по заданному контуру. Безусловно, качество реза в этом случае получится значительно лучше, однако немного придется потрудиться, чтобы сделать станок. Поэтому данный метод не всегда оправдывается, если вам необходимо обработать всего несколько листов, просто нет смысла тратить время на конструирование приспособления. Как видим, нельзя дать однозначного ответа, чем же лучше резать пенопласт, все зависит от объемов и навыков.

Специализированные станки и цены на них

Изготовленные станки поставляются на массовые производства. Существуют модификации с шестью режущими элементами, что позволяет быстро разрезать большой объем пенопласта за один прогон. Лазерные станки выполняют работы в архитектурных целях, способны вырезать различные формы, материалы по толщине.

Специализированный станок для резки пенопластин

Станки имеют отличные характеристики, могут иметь функции одновременной обработки многих элементов, обладают высокой производительностью. Цена на устройства высока, необходимо точно знать, в каких целях используется резак.

Фрп 01

Простая конструкция позволяет модифицировать устройство под различные формы и размеры заготовок пенопласта. Приспособления для резки пенопласта различного типа позволяют проводить ряд действий. Реализована возможность обреза погонных деталей, фигурных элементов, плит утепления и вывесок.

Резка выполняется станком посредством подключения к ЧПУ. Программа резки поставляется в комплекте, имеет различные настройки. Цена такого устройства начинается от 110 тысяч рублей, важно проверь перед покупкой функционал, надежность конструкции.

Срп «Контур»

Существуют модификации станков для производства элементов различной формы. Станок для резки пенополистирола управляется в ручную, имеет простую конструкцию, богатый функционал. Потребляемая мощность не высока, составляющие детали разборные, что позволяет не беспокоится за транспортировку.

Стоимость оборудования начинается от 40 тысяч рублей. Основное отличие рыночных моделей от изготовленных вручную, это проведенные испытания на безопасность, надёжность деталей.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

1. Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
2. Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
3. Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки. Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез.

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени. Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества.

Нож

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться.

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Резак из паяльника

Резка канцелярским ножом

Даже дома у настоящего мастера нарезка пенопласта не сможет вызвать проблем. Для этого вполне достаточно иметь при себе канцелярский нож. Важно чтобы его лезвие было достаточно острым. Благодаря этому удается свести к минимуму вероятность появления отходов.

Ножом удобнее всего резать листы толщиной до 5 мм.

В противном случае целесообразно использовать станок или другое автоматическое устройство.

При отсутствии острого ножа его вполне может заменить обычная пила или ножовка. Следует выбирать инструмент с коротким зубом. Благодаря этому итоговая поверхность не будет шероховатой.

На сегодняшний день в любом строительном магазине можно найти специальное полотно для резки пенопласта. При его воздействии на материал будет образована лишь мелкая пыль.

Выбор инструмента напрямую зависит от поставленной цели и задачи. Процесс рекомендуется производить в ванной комнате или на балконе. В таком случае будет образовано лишь небольшое количество пыли в основных комнатах.

Область применения

Разумеется, в первую очередь это инструмент для хобби, однако производители позаботились о том, чтобы инструменту нашлось и более широкое применение. На данный момент это замечательная покупка для производителей рекламы.

Мультитул может быть использован для изготовления:

Также применяется для оригинального декорирования внутренних интерьеров помещения и фасадов, создания муляжей и букв, ударопрочных упаковок и тому подобного. Область эксплуатации ограничивается только вашей фантазией и родом деятельности. Прекрасная покупка за свои деньги для всех, кто привык создавать что-то новое собственными руками и не представляет без этого своей жизни.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту, необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев.

Поэтому важно выдерживать технологию проведения всего процесса. Раскрой при помощи раскаленной нити выполняется быстро. Это позволяет добиться высокого качества разреза.

Проверить уровень нагрева струны просто. Для этого на пробном куске пенопласта проводят тест. Если при погружении нити, на ней остаются длинные куски материала, она еще недостаточно разогрелась.

Если же на струне вообще нет пенопласта, значит, температура слишком высока. В этом случае придется немного остудить инструмент. При правильном нагреве получается выполнять быстрый, точный раскрой.

Резак с металлической пластиной

Существует резак для пенопласта, в конструкции которого применяется медная пластина. Для создания этого оборудования можно переделать паяльник. Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности. Угол заточки не стоит делать слишком большим. Раскрой будет выполняться при помощи нагрева. Чтобы подобрать его требуемый уровень, придется поэкспериментировать на пробном куске пенопласта.

Этот способ также применяется мастерами различного уровня квалификации и профиля. При необходимости медную пластину можно заменить стальной заготовкой. Этот вариант потребует больше усилий при выполнении заточки. Зато при помощи такого инструмента можно резать и более плотные полимерные материалы.

Резка нихромовой проволокой

Для использования данного инструмента потребуется дополнительно собрать аппарат. В его состав будет входить не только нихромовая нитка, но и трансформатор на 12 или 24 вольта. Заранее необходимо также взять кусок небольшой трубы и стол. Натяжка струны будет организована за счет пружины. Нихром – это материал, который входит в состав любого фена. Аппарат должен функционировать таким образом, чтобы нитка нагревалась и могла расплавить пенопласт. Благодаря этому удается получить различные сложные формы из материала.

Комплектация мультитула

В комплекте вы найдете:

И самое главное: производитель не ограничивает покупателя только данной комплектацией. Можно докупить другие насадки разной формы. Все они позволяют осуществлять по-настоящему ювелирную работу с высокой точностью и очень аккуратно.

Обратите внимание: мультитул работает от 4 батареек типа АА, которые не идут в комплекте. Их нужно приобрести отдельно. Можно использовать и аккумуляторы АА, если вы планируете эксплуатировать инструмент часто и не хотите регулярно покупать новые батарейки.

Естественно, можно отдельно купить резак для пенопласта, купить паяльник на батарейках и выжигатель. Но потратить придется на порядок больше, удобство эксплуатации крайне сомнительное, да и качество не всегда на высоком уровне. Здесь же вы можете приобрести первоклассную продукцию по доступной стоимости от всемирно известного производителя.

Полезные советы

Во время резки скорость движения материала должна быть средней. Если двигать пенопласт очень быстро, тогда он точно так же раскрошится, как и при резке пилой. Если же напротив, перемещать его очень медленно, края вырезаемой фигуры будут оплавляться.

Если пенопласт требуется для утепления дома при строительстве, то лучше приобретайте более толстый. Из-за простого изготовления и небольшой востребованности, такой материал стоит гораздо более дешево, чем тонкий.

Если на чердаке еще с советских времен завалялся стереомагнитофон «Маяк», то трансформатор не покупайте, а возьмите с него. Он как раз является подходящим, т.к. подает напряжение 24 Вольта.

В случае, когда работы проводятся в условиях отсутствия электроэнергии, соедините друг с другом три кроны по 9 Вольт, и используйте их. Таким образом, устройство сможет функционировать 30-40 минут.

Но применять автоаккумуляторы для данной цели категорически запрещается. Несмотря на низкое напряжение, они имеют очень большую силу тока, которая может сжечь струну и она попросту лопнет. Это при хорошем раскладе, а при плохом – брызнет раскаленным металлом.
