Ручной фрезер – уникальный инструмент, значительно облегчающий процесс изготовления изделий из дерева. Его используют не только для создания технологических соединений, но и во время декоративной обработки. Главное достоинство ручного фрезера – мобильность, возможность работать вне зависимости от наличия мастерской.
Стол для фрезера своими руками с чертежами и изготовление
Механические помощники для ручного фрезера
Самое распространенное приспособление, которое входит в базовый комплект.
Параллельный упор
Вспомогательное приспособление – параллельный упор
Конструкция настолько проста, что изготовить его самостоятельно не составит труда. Относительно линии прохождения фрезы выбирается направляющая плоскость (в некоторых случаях это может быть ровная кромка самой обрабатываемой детали), вдоль которой движется фрезер.
В качестве упора может быть любой ровный продолговатый предмет, соединенный с инструментом фиксируемой штангой. Для надежности штанг может быть две.
Для этого в заготовке прорезается контрольный паз, измеряется расстояние до него относительно края заготовки и фиксируется нулевая отметка. Передвигая упор по штанге, можно выставить любое расстояние с высокой точностью.
Параллельный упор используется для фрезерования пазов и обработки кромок изделия, в том числе выбора четверти. Также можно производить нарезку заготовок одинаковой ширины.
По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала.
Приспособление можно использовать при обработке закругленных поверхностей. Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.
Направляющая шина
Это приспособление по своей функции не отличается от параллельного упора, и предназначено для обеспечения направленного движения фрезы по заданной траектории.
Полезный помощник при работе с фрезером – направляющая шина
Главное отличие заключается в возможности выбирать угол движения фрезера. Для этого направляющая закрепляется на обрабатываемой поверхности при помощи струбцин или присосок. Изготовить такое приспособление самостоятельно можно из профиля или уголка подходящего размера.
Хорошо использовать старый карниз для штор. Главное – обеспечить свободное движение каретки по направляющей. Для более устойчивой фиксации лучше использовать не одну, а две штанги. Если ширина обрабатываемой заготовки больше, чем длина штанги параллельного упора – без направляющей шины не обойтись.
При помощи такого устройства можно фрезеровать пазы по ломаной линии или обрезать кромку изделия по сложной траектории. Для этого фрезер останавливается в точке излома, отдается крепление направляющей, которая поворачивается на заданный угол относительно предыдущего направления.
При этом фреза остается в заготовке, выполняя роль оси поворота. Затем направляющая фиксируется снова, и фрезерование продолжается по новому направлению.
Более продвинутые модели имеют возможность изменения угла наклона фрезера относительно вертикали. Это позволяет значительно расширить возможности использования электроинструмента.
Циркуль для фрезера
Назначение этого приспособления ясно из названия. Применяется для фрезерования пазов по кругу или вырезания окружностей.
Хотите сделать идеальный круг? Понадобиться циркуль для фрезера
Принцип действия прост. В качестве ноги циркуля используется направляющая штанга с пазом или пластина с калиброванными отверстиями, позволяющая вырезать окружности любого диаметра. В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер.
Заводские циркули для фрезера могут иметь разнообразное исполнение. Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.
Шаблон для выпиливания кругов
Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена. Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.
Самодельное приспособление для вырезки кругов
В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия. Также существуют более сложные приспособления для формирования овалов.
В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов. Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.
Устройство для выпиливания фрезером овальных отверстий
При помощи такого инструмента можно выполнять овальные резы как вокруг насадки, так и рядом с ней. Возможности выбора траектории движения фрезы практически не ограничены.
Копировальная втулка
Иногда возникает необходимость фрезеровать сложный рисунок или тиражировать одинаковые вырезы. Для удобства и увеличения скорости работы используются заранее изготовленные шаблоны. Например, часто применяется шаблон – шипорезка.
Копировальная втулка или копировальное кольцо
Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли. Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.
Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра!) При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.
Стандартные копировальные кольца входят в комплект фрезера. Однако часто возникает необходимость изготовить такое приспособление под конкретный диаметр фрезы или оригинальный шаблон.
Больших сложностей такая работа не представляет. Необходимо нарисовать чертеж, и заказать изделие токарю. При этом надо обязательно обеспечить свободный проход фрезы через втулку.
Установка копировальной втулки на фрезер
Шаблоны для фрезера
Эти приспособления редко изготавливают для фрезерования одной лишь детали. Исключение составляет реставрация редкого изделия или восстановление сложной конструкции, замену которой невозможно найти. В большинстве случаев шаблоны для фрезера применяются при массовых однотипных работах:
- прорезывание углублений под дверные замки и петли
- изготовление филенчатых поверхностей дверей
- производство фигурных наличников
- нарезание шипов для соединения деревянных изделий
- изготовление одинаковых заготовок при производстве мебели
Образцы шаблонов различной формы
При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию. Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла.
Самостоятельное изготовление шаблонов используется повсеместно. Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.
Насадки по дереву
Обработка деревянных поверхностей и заготовок дает самые широкие творческие возможности использования фрезера. Профессиональные плотники и столяры применяют стационарные станки, но и ручным фрезером можно буквально творить чудеса. Для этого существуют насадки по дереву, специально разработанные для качественной обработки различных сортов материала.

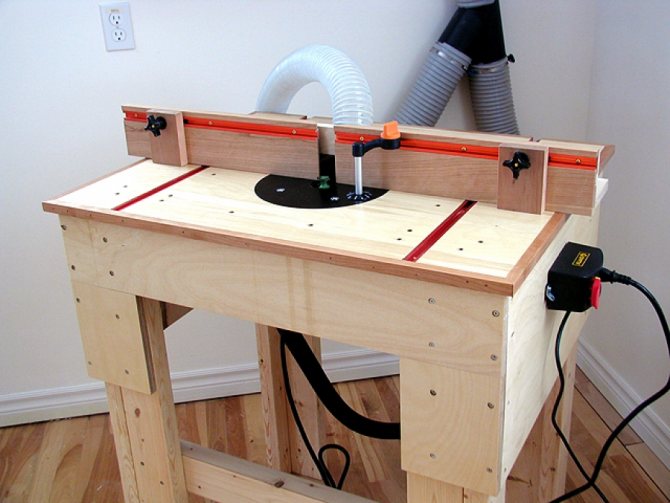

Пошаговая инструкция изготовления деревянного стола
Вам понадобится клееная фанера толщиной 18 мм, размер листа стандартный, можете покупать плиту примерно 1,5×1,5 м. Каркас стола изготавливается из деревянных брусков 30×40 мм. Фиксация конструкции осуществляется обыкновенными саморезами по дереву. Из инструментов надо подготовить электрический лобзик или переносную дисковую пилу, ручной фрезер, дрель или шуруповерт.
Цены на листовую фанеру
Фанера листовая

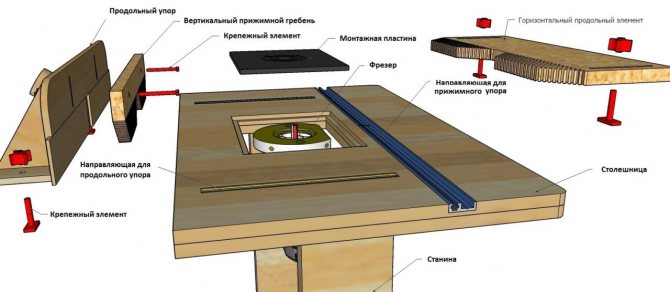

Стандартное устройство фрезерного стола
Изготовление столешницы

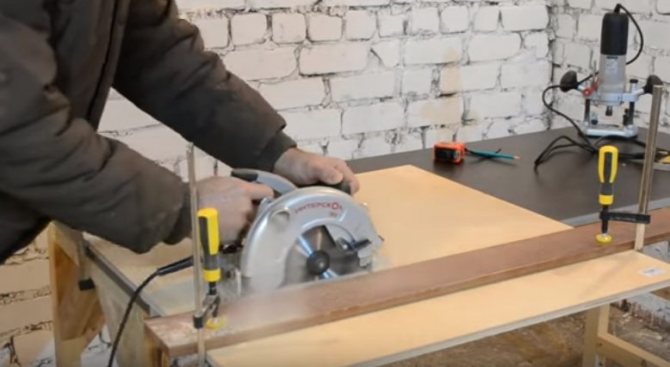

Шаг 1. От листа фанеры отрежьте заготовку для столешницы. Размер может быть произвольным, но не менее 80×80 см. На очень маленьких работать неудобно, заготовки постоянно падают, их приходится поддерживать с противоположной стороны. Сделайте разметку на фанере, прикрепите ее струбцинами к рабочему столу, установите упорную линейку для пилы и аккуратно отрежьте излишки материала.
Обрезают лист по размеру столешницы
Цены на популярный модельный ряд циркулярных пил
Циркулярная пила
Практический совет. Настоятельно рекомендуем все работы электрическим лобзиком и переносной пилой делать только под линейку. Не стоит надеяться, что ровный срез получится без этого приспособления.
Шаг 2. Наметьте место расположения отверстия под фрезу. Это также произвольный параметр. Многое зависит от того, будете ли вы в дальнейшем приспосабливать упорную линейку для фрезера, предусматривается ли короб для сбора и удаления опилок, какие детали предполагается обрабатывать и т. д. Как показывает практика, отверстие рекомендуется располагать на удалении 1/3 ширины от продольной кромки.
Выполняют разметку отверстия под фрезу
Сделайте разметку и высверлите отверстие. Его диаметр должен всего на несколько миллиметров превышать диаметр самой большой фрезы, которая будет использоваться на этом станке. Слишком большое отверстие делать не надо по нескольким причинам:
- чем больше щель между рабочими ножами фрезы и столешницей, тем выше вероятность, что в нее попадет материал. А это провоцирует возникновение опасных ситуаций: может заклинить фрезер или отлетевшие на большой скорости осколки травмируют мастера;
- если придется фрезеровать тонкие детали, то в щелях концы сильно вибрируют – нет упора. Как следствие, необходимо отрезать неровные части, что увеличивает расход пиломатериалов.

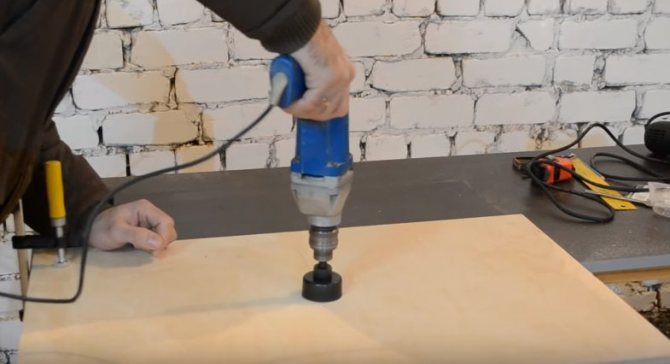

Отверстие высверливается специальной коронкой соответствующего диаметра.
По разметке сверлят отверстие
Шаг 3. Поставьте фрезер в отверстие, убедитесь, что он правильно расположился. Очень аккуратно нарисуйте линию по периметру основания. Обращайте внимание, чтобы во время этого процесса инструмент не двигался, постоянно придерживайте его одной рукой.

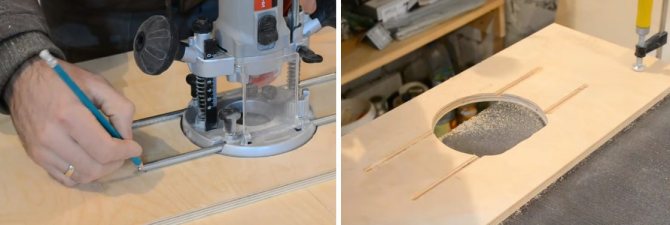

Примеряют фрезер к отверстию и аккуратно обводят его карандашом

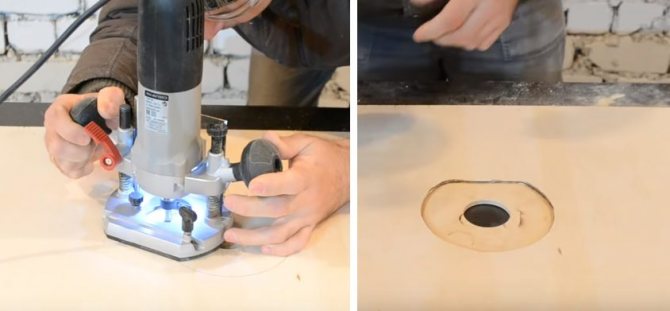

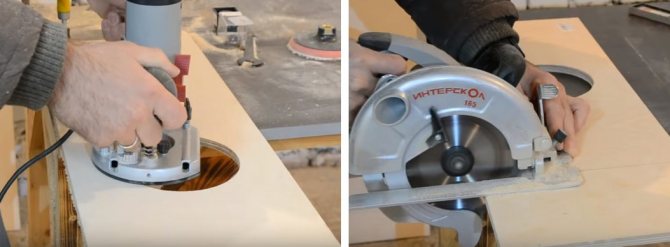

Шаг 4. Установите на фрезере глубину резания 5 мм и очень внимательно по нарисованному контуру вырежьте посадочное место. Проверьте отверстие, вставьте в него фрезер. Он должен плотно входить и не шататься. При необходимости подгоняйте посадочное гнездо до нужных параметров. Все в норме – отлично, уберите шкуркой заусеницы и продолжайте работы по изготовлению стола для фрезера.
Посадочное место должно точно соответствовать контуру фрезера
Шаг 5. Такое же посадочное гнездо подготовьте еще на одном куске фанеры, только делать его теперь надо сквозным. Отрежьте деталь, ее размеры должны примерно на 15–20 см превышать диаметр основания фрезера.
Делают заготовку с вырезом такой же формы и размера

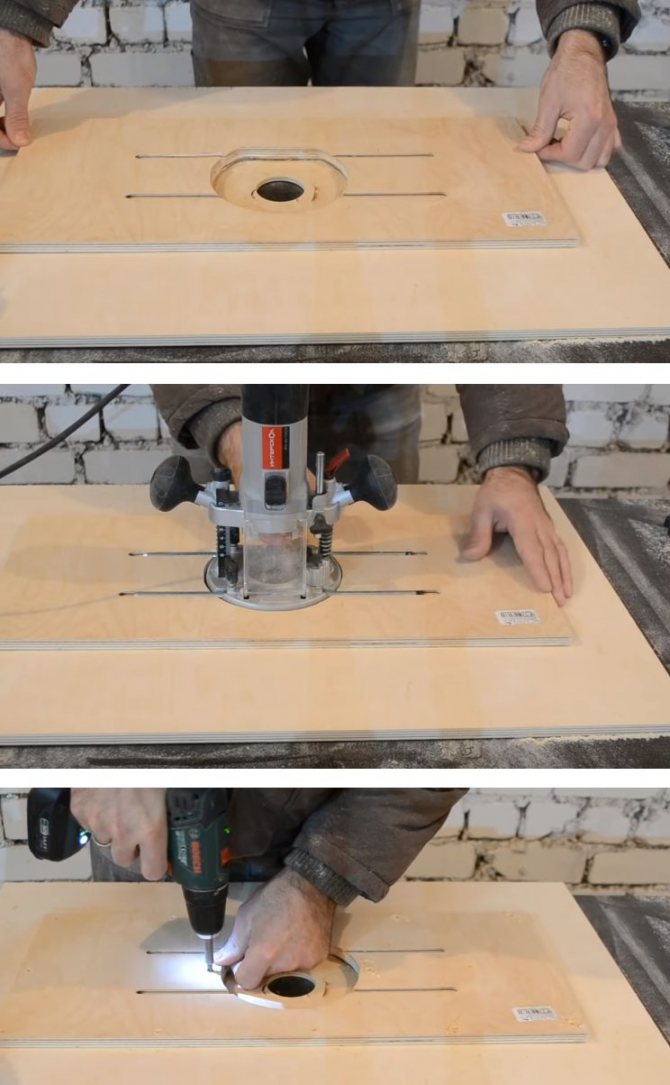

Шаг 6. Положите заготовку на столешницу, совместите отверстия и поставьте в них фрезер. Вам надо отметить расположение и размеры двух параллельных направляющих. На них устанавливается линейка фрезера, в нашем случае она снимается. Но направляющие трогать не надо, они увеличивают надежность фиксирования фрезера к столу, полностью исключают возможность поворачивания корпуса. Дело в том, что со временем посадочное гнездо может немного увеличиться в диаметре, корпус с двигателем начнет шататься. Длинные направляющие создают довольно большие рычаги, которые отлично держат поворачивающие нагрузки.
Заготовки совмещают и вставляют фрезер

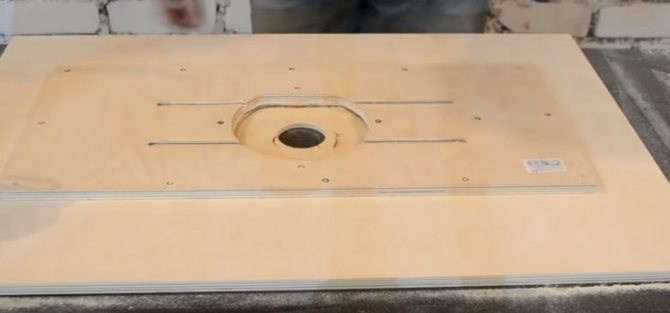

Шаг 7. Замерьте диаметр металлических штифтов, выставьте соответствующую глубину фрезы и проделайте под них канавки.
Вырезают канавки под штифты

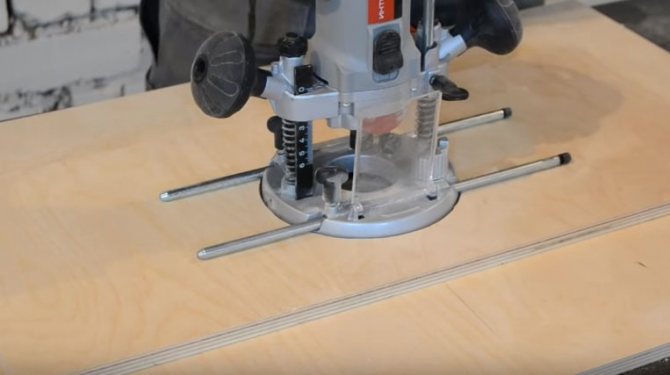

Шаг 8. Соедините два элемента стола, поставьте на место фрезер. Тщательно проверьте положение, вручную прокрутите ротор, он не должен ничего задевать. Все в норме – прикрутите фанеру.
После подгонки элементов прикручивают заготовки саморезами
Цены на популярные модели шуруповертов
Шуруповерты
Важно. Саморезы обязательно вкручивайте в предварительно высверленные отверстия, в противном случае могут появиться трещины. Диаметр сверла для отверстия должен быть на несколько миллиметров меньше диаметра резьбовой части метизов.

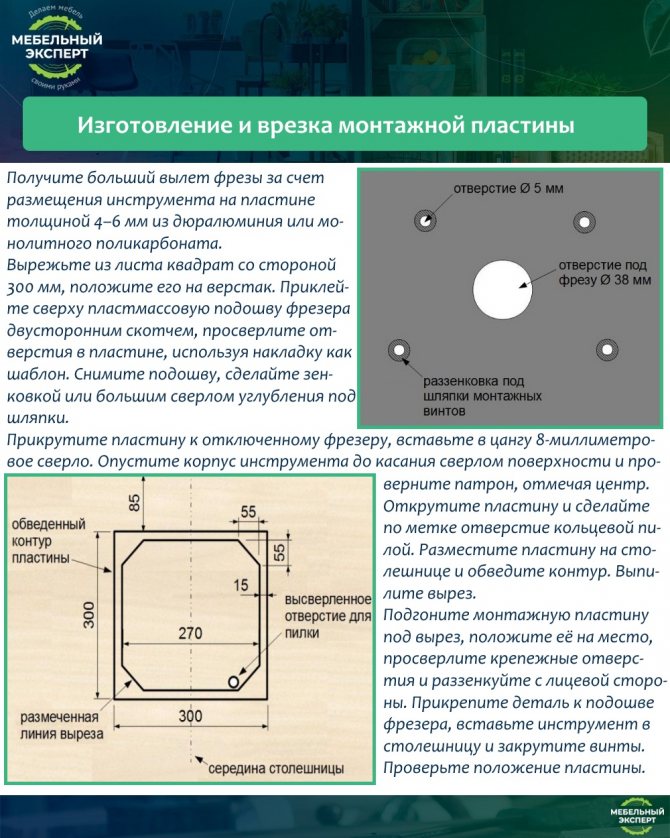

Изготовление и врезка монтажной пластины
Саморезы вкручивайте по периметру подставки на расстоянии примерно 15 см, отдельно закрепите участки между металлическими штифтами. Опять отшлифуйте поверхности. Это надо делать не для улучшения внешнего вида, поскольку элементы располагаются под столом и незаметны. За счет шлифования выравниваются поверхности, удаляются мелкие сколы, соединяемые детали прилегают плотно, фиксация более надежная. А это очень важно для любого станка – во время работы появляется вибрация, слабые соединения быстро расшатываются со всеми негативными последствиями.
Всю поверхность нужно тщательно зашкурить

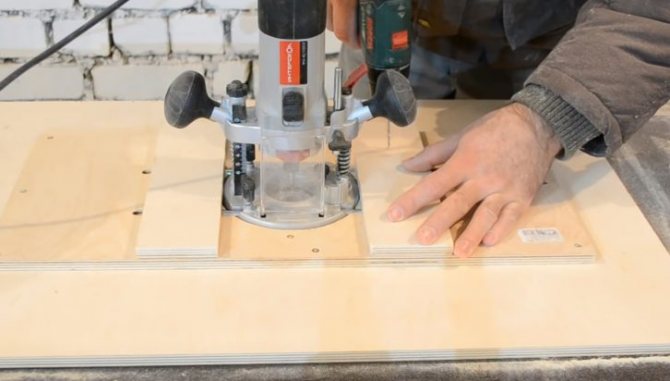

Шаг 9. Небольшими полосками фанеры зафиксируйте фрезер в рабочем положении. Включите питание, проверьте работу инструмента. Он не должен шататься, при наличии нехарактерных шумов надо найти их причину и обязательно ее устранить.
Для фиксации фрезера используют две планки из фанеры
Все в норме – переходите к следующему этапу. Теперь надо для столешницы изготовить каркас стола.

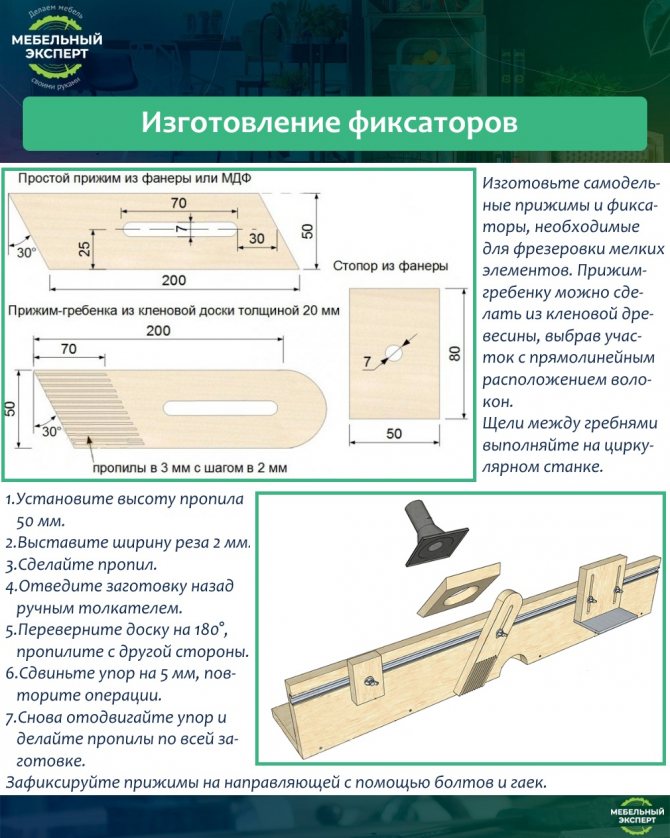

Изготовление фиксаторов
Сборка каркаса стола

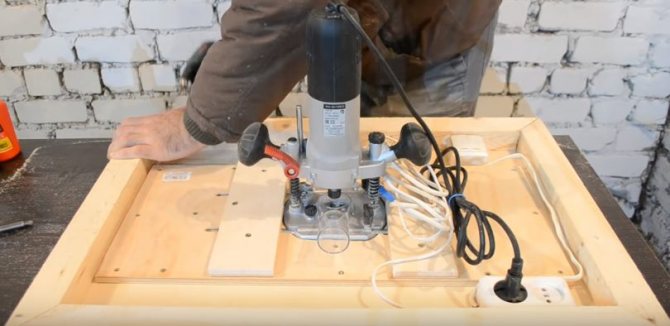

Шаг 1. К нижней части столешницы по периметру прибейте рейки 30×40 мм для придания прочности. Заготовки отпилите под углом 45°, детали прикручивайте саморезами соответствующей длины. Не забывайте перед прикручиванием смазывать детали столярным клеем. Он выполняет две функции: приклеивает поверхности и идеально выравнивает плоскости среза, обеспечивая максимальную устойчивость соединения.

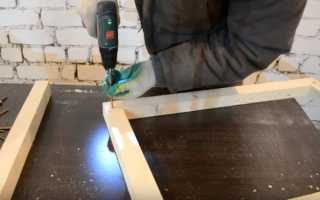

По периметру столешницы крепят деревянные бруски

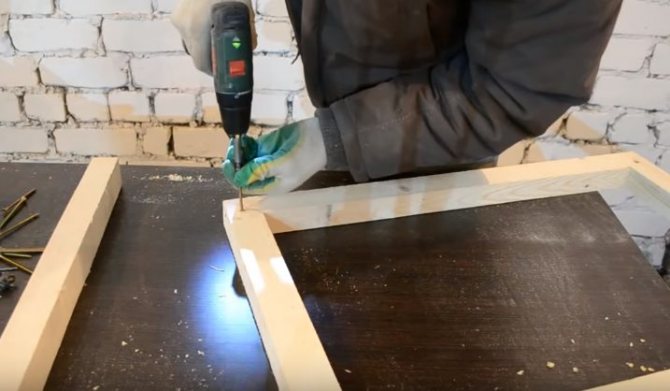

Шаг 2. Соберите нижнюю опорную раму стола, она может иметь такие же размеры, как и верхняя.

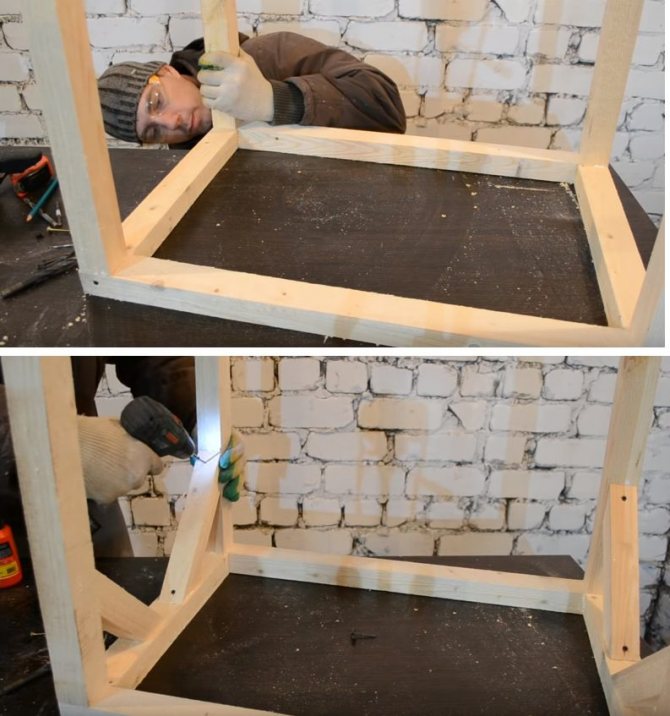

Скручивают раму из брусков по размеру столешницы
Шаг 3. Прикрепите к ней ножки, высота примерно 1 м, но конкретные значения регулируйте под свой рост, в каком положении работать удобнее более всего, такой должна быть высота стола для фрезера. Обязательно поставьте угловые распорки, в противном случае конструкция со временем расшатается.
К раме крепят ножки, после чего усиливают каркас распорками
Шаг 4. Проверьте прочность конструкции, с большим усилием пробуйте ее наклонять, сгибать и т. д. При обнаружении шатаний устанавливайте дополнительные распорки и рычаги, количество зависит от фактической потребности. На внешний вид особого внимания обращать не надо, вы делаете не красивую мебель для гостиной, а прочный станок для мастерской. Разница по требованиям существенная. Каркас готов, установите на место столешницу и можно начинать работать.
Специальные комплекты
Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.
Самодельное приспособление для врезки петель
Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.
Фрезы для врезки петель
Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.
Фреза для врезки дверных петель
При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.
Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.
Набор фрез для переплета
Набор фрез специально для определенного типа работ
Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.
Переплет выполненный набором фрез
Именно при использовании всех фрез из набора, можно получить соединение без щелей. Для повышения универсальности применения выпускаются наборные фрезы.
Универсальная наборная фреза
На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.
Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.
А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.
Существенно расширить функциональность фрезерного оборудования можно при применении специальных приспособлений. Серийные аксессуары, которые можно встретить в продаже, обходятся достаточно дорого. Именно поэтому многие мастера решают изготовить приспособления для фрезера по дереву своими руками. Большая часть изготавливаемых элементов предназначается для правильного расположения ручного инструмента в пространства. Кроме этого, приспособления для фрезера по дереву позволяют существенно увеличить точность обработки. Некоторые инструменты изначально поставляются с вспомогательными аксессуарами. Однако они не являются узкоспециализированной оснасткой, зачастую не подходят под поставленные задачи. Рассмотрим наиболее распространенную оснастку подробнее.
Основные типы направляющих
В процессе конструирования и монтажа станков (заводского и самодельного изготовления) применяют разные типы направляющих устройства. Это связано с их предназначением – фрезерование, сверление или токарные работы. Они могут быть двух типов.
Направляющие скольжения
Их используют в оборудовании небольшой мощности, не требующем особой точности и высокой производительности. Такими деталями комплектуют сверлильные и токарные агрегаты настольного типа, деревообрабатывающие станки.
Полированный вал, как вид направляющей, относится к бюджетным. Он наиболее распространен.
ВАЖНО! Его изготавливают из высоколегированной стали, выполняют индукционную закалку и, впоследствии, шлифовку. Такая обработка служит для увеличения продолжительности работы, а вал изнашивается меньше.
Полированный вал имеет недостатки:
- крепление в концевых точках, со станиной нет крепления, из-за чего налицо отсутствие жесткой связи со столом и наличие погрешностей в обработке;
- провисание при увеличенной длине, поэтому допустим её максимум – 1 метр. Рекомендуют иметь оптимальное соотношение диаметра вала и его длины (0.06-0.1), чтобы достичь нормальных результатов.
Параллельный упор
Для выполнения прямых и фигурных резов может использоваться параллельный упор. Это приспособление на сегодняшний день пользуется весьма большой популярностью, входит в поставку многих инструментов. Это приспособление для фрезерования включает в себя несколько конструктивных элементов:
- Направляющие, выполнение в виде штанг для ниш, образованных в корпусе фрезера по дереву.
- Стопорный винт, применяются для фиксирования устройства в нужной позиции.
- Винт, предназначенный для точной промежутка между осью и поверхностью заготовки.
- Контактные губки. Они требуются для того, чтобы упор для фрезера базировался на поверхности.
Боковой упор для фрезера применим при проведении самых различных работ. Подготовить его для работы можно следующим образом:
- Как ранее было отмечено, в основе приспособления по дереву есть отверстия, предназначенные для размещения штанги. Она вставляется в них и фиксируется в требуемом положении при помощи стопорного винта.
- После фиксации устройства стопорный винт немного ослабляется, настроечным проводится смена положения упора.
Зная конструктивные особенности приспособления его можно изготовить своими руками. Для этого понадобятся бруски и металлические элементы, а также винты. В продаже встречается довольно большое количество различных моделей параллельных упоров, которые подбираются непосредственно под особенности фрезера, предназначенного для работы с заготовками из дерева.
Валы с сечением в форме цилиндра
Цилиндрическая конструкция дает возможность удерживать равновесие по всей длине, не допуская провисающих элементов из-за веса, который имеет шипорезная каретка. Данный вид направляющих получил еще название линейных опорных валов. Имеют точную фиксацию вдоль корпуса механизма благодаря резьбовым отверстиям. Такие направляющие позволяют передвигать каретки с большим весом, не допуская провисания.
Недостатки, связанные с цилиндрическими валами станков:
- Недолгий период эксплуатации.
- Значительный показатель люфта стержней.
Если в линейных подшипниках в равной степени взаимодействуют с нагрузками разных направляющих векторов, то на валах с цилиндрическим сечением шипорезная каретка не настолько устойчива.
Это является следствием закрытой втульной поверхности, которой не обладает шипорезная каретка. А посему необходимо учитывать тот факт, что аппаратная часть с ЧПУ будет функционировать менее устойчиво, чем похожий станок, используя обыкновенные круглые рельсовые движители.
Современные цилиндрические рельсы производятся и известными компаниями, и небольшими кустарями. Это влияет на стоимость аппарата и его технические составляющие. Случается, что каретки и рельсы одного производителя не соответствуют общим стандартам.
Направляющая шина
При обработке дерева важно контролировать положение применяемого инструмента. Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории. Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:
- Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
- Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
- Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
- Некоторые модели поставляются со специальным адаптером для фрезерного стола.
Направляющая шина для фрезера
Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами.
Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:
- Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
- Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
- За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.
В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диаметра.
Стоит учитывать, что для крепления самодельных шаблонов практически во всех случаях применяется струбцины.
Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.
Материалы изготовления
От правильного выбора материалов изготовления стола зависит срок его эксплуатации и качество фрезеровки деталей. Какие материалы рекомендуется применять в этих целях?
Таблица. Виды столов по материалу изготовления
| Вид стола для фрезера | Краткое описание физических и эксплуатационных характеристик |
|
Фанерный |
Используется чаще всего. По стоимости и эксплуатационным показателям самый подходящий вариант, только надо покупать специальную фанеру, ее шпон клеится особо прочными двухкомпонентными полимерными клеящими составами. Такая фанера не рекомендуется к использованию во время изготовления мебели, количество выделений в воздух фенолов и формальдегидов превышает допустимые нормы. Но в мастерской материал можно применять без опасений. Зато по прочности этот вид фанеры уверенно занимает лидирующие позиции, а это самая важная характеристика. |
|
Металлический |
Металлический стол эксплуатируется многие десятки лет, но для его изготовления надо иметь практический опыт выполнения сварочных работ. Еще одна проблема – некоторые детали нужно точить, дома токарного станка почти никто не имеет, приходится обращаться в специализированные компании. |
|
Комбинированный |
Настоятельно рекомендуется к использованию. Отдельные наиболее нагруженные элементы изготавливаются из металла, остальные могут быть деревянными. Кстати, стол необязательно делать с нуля — после небольшой реконструкции отлично приспосабливаются обыкновенные сборно/ разборные небольшие кухонные столики. Такие были когда-то в каждой квартире и сегодня еще используются в подсобных помещениях. |
Можно применять и клееные мебельные щиты из натуральных ламелей, они не изменяют своих размеров при колебаниях относительной влажности, но такой стол для фрезера обойдется очень дорого. Натуральные доски категорически запрещается применять из-за постоянного коробления в ту или иную сторону, что оказывает крайне негативное влияние на качество фрезерования.
Столешница из досок для изготовления фрезерного станка не подходит
Мы дадим пошаговую инструкцию изготовления двух простейших, но очень функциональных, столов для фрезера. Размеры даются лишь общие, конкретные зависят от типа ручного фрезера, а их в реализации огромное количество. Каждая модель отличается несколькими параметрами, которые необходимо принимать во внимание во время выполнения работ.
Схема сборки стола под ручной фрезер. 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42 мм; 6 — косынка; 7 — основание упора
Циркуль для фрезера
При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:
- Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
- На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
- После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
- По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
- С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
- Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.
Ручной фрезерный станок – основы работы
Прежде чем приступать к работе, необходимо выполнить следующие действия:
Схема создания платформы под фрезер
- закрепить фрезу в цанге;
- убедиться в том, что приспособление соответствует мощности и оборотам ручного фрезера;
- настроить необходимую глубину фрезеровки;
- если предполагается использовать фрезы для обработки кромок, нужно установить направляющее кольцо или подшипник.
Следует помнить, что обрабатываемая деталь всегда должна надежно упираться в какую-либо поверхность. Неподвижность детали необходимо обеспечить еще до включения двигателя фрезера.
Копировальное кольцо
Самые различные приспособления для ручного фрезера позволяют существенно упростить процесс обработки различных заготовок. Копировальное кольцо для фрезера – своеобразное изделие, выступающее в качестве бортика. Во время проведения работы кольцо скользит вдоль используемого шаблона, задавая положение фрезера по дереву. Станочные варианты исполнения могут изготавливаться при использовании самых различных материалов. При этом создаются различные механизмы крепления:
- Винтовые.
- В виде резьбового отверстия.
- При применении специальных усиков.
Стоит учитывать, что применяемые кольца должны иметь диаметр, значение которого приближено к фрезеру. Однако, во время проведения обработки оно не должно касаться кольца, так как это приведет к повреждению режущего инструмента.
Копировальное кольцо для фрезера
Крепление копировального кольца также может проводиться при применении распространенных струбцин. При изготовлении колец применяется сталь, рассчитанная на прикладывание усилия. Мягкие сплавы не применяются по причине того, что они могут деформироваться, и этом приведет к серьезным погрешностям.
Секреты фрезерования шипов
«Шип-паз» – это наиболее надежный способ крепления деревянных деталей. Его применяют при строительстве домов из бруса, половых покрытий и в других бытовых нуждах.
Изделие для изготовления шипов
Чтобы выполнить такое замковое соединение, необходимо соблюдать высокую точность при вырезании шипов. И самым лучшим помощником в этом непростом деле является шипорезное приспособление для ручного фрезера.
Общий вид инструмента для изготовления «ласточкиного хвоста»
Благодаря его универсальности удается выполнить фрезерование различных замковых соединений, в том числе прямых и более сложных, к числу которых относится «ласточкин хвост».
Основным элементом шипорезного приспособления является копировальное кольцо. Оно обеспечивает точность движения фрезы, перемещается по пазу в специальном шаблоне для фрезера. Изготовить копировальный станок можно своими руками. Для этого нужно подобрать шаблоны пазов, которые будут вырезаться с помощью фрезеровочного станка.
Шаблоны для фрезера
Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.
Фрезерный шаблон характеризуется следующими особенностями:
- Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
- Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
- Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.
Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.
В продаже можно встретить самые различные шаблоны, к примеру, ласточкин хвост. Однако, практически все мастера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.
Направляющие качения
Они сконструированы при участии подшипников качения.
У линейных подшипников – больший люфт, чем у каретки рельсовых направляющих, он меньше нагружен. Но у него есть ряд минусов:
- низкий уровень грузоподъемности;
- недолговечность;
- изготовление с солидным люфтом;
- чувствительный к воздействию пыли и стружек на вал.
Материал для производства втулок – бронза, латунь, капролон. Если имеет место соблюдение допусков, бронзовые подшипники скольжения не уступают подшипникам качения. Время от времени, если подшипник скольжения износился, его подгоняют, и чтобы устранить зазоры. Поэтому шариковая втулка более предпочтительна, благодаря тому, что она доступна и взаимозаменяема.
Насадки по дереву
В зависимости от сложности проводимой работы оснастка фрезера по дереву может существенно отличаться. Примером назовем случай, когда стоит задача по фрезерованию пазов на узких поверхностях. Стандартные приспособления для фрезерных станков в этом случае могут быть менее эффективными, и тогда используются специальные насадки.
Насадки для фрезера по дереву
К ключевым особенностям применяемых насадок отнесем нижеприведенные моменты:
- Фрезы для ручных фрезеров при применении специальных насадок будут проводить обработку в строго ограниченной области. Именно поэтому есть возможность существенно повысить качество получаемых пазов.
- Конструкция представлена основанием, которое может иметь самую различную форму.
- На основании устанавливается два штыря. Именно они обеспечивают прямолинейное движение фрезы во время обработки заготовки.
Рассматривая насадки, предназначенные для обработки дерева следует учитывать, что основное требование, предъявляемое к их конструкции, заключается в расположении направляющих штырей на одной линии с центром применяемой фрезы. При выполнении этого условия паз будет располагаться строго по центру торцевой поверхности.
Стол для фрезера своими руками
В заключение отметим, что конструкция большей части оснастки довольно проста, и поэтому ее можно изготовить своими руками при затрачивании небольшого количества средств и времени. Однако, некоторые варианты исполнения сложны в изготовлении, а от их точности исполнения во много зависит качество обработки. Именно поэтому некоторые изделия лучше изготовить самостоятельно, другие приобрести в специализирован магазине. В последнее время все чаще встречаются универсальные конструкции, которые обходятся дороже, но подходят для применения при обработке самых различных изделий.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Изготовление деревянных изделий в домашних условиях — это хороший бизнес, но для начала необходимо купить специализированные материалы и технику. Фрезерный станок — это электроинструмент, без которого обработать дерево трудно, особенно если в наличии нет комплекса фрез, позволяющих создавать разнообразную и многофункциональную продукцию. Важно подобрать правильную модель, которая будет укомплектована всеми приспособлениями.
Зачем нужен стол для фрезера
Профессиональные мастера таким вопросом не задаются, у них есть отдельные фрезерные станки. Это может быть не только деревообрабатывающее оборудование промышленных серий, но и специальные станки для бытового использования. Как правило, комплексные механизмы, имеющие на одной станине циркулярку, фуганок, фрезер и сверлильный станок в различных комбинациях.
Деревообрабатывающий станок требует соответствующего опыта
Обыкновенным любителям покупать такое оборудование не нужно, им достаточно и обыкновенного ручного фрезера. Но возникают ситуации, когда многие задумываются над изготовлением стола для фрезера. Почему?
- Не получается фрезеровать вручную, инструмент не движется по прямой линии, поверхность деталей волнистая. Приходится несколько раз проходить по одному месту, а это оказывает негативное влияние на конечное качество.
- Необходимость фрезеровки длинных заготовок — только на столе можно выполнить эту операцию всего за один проход.
- Есть потребность работать на фрезах со сложным профилем, ручной метод не обеспечивает требуемой чистоты поверхности.
Ручным фрезером работать не всегда удобно
Надо заметить, что не все технологические операции можно сделать на столе, есть такие, которые выполняются только ручным фрезером. К примеру, на станке невозможно фрезеровать профили с закрытым контуром, расположенным по центру заготовок.
Цены на линейный ряд фрезеров
Фрезер
Помощник для ручного фреза
В самостоятельной сборке фреза нет ничего сложного, если следовать пошаговой инструкции. Кроме того, даже у начинающего мастера получится снабдить механизм всеми необходимыми функциями и вспомогательными системами. Например, удерживающей системой, без которой невозможно будет работать. Перемещение вращающейся фрезы хаотично во время процесса обработки деревянных деталей, что и приводит к возникновению сильной вибрации, которую не сможет компенсировать мастер даже с отличной физической подготовкой. За крепкую установку аппарата отвечают фиксирующие и направляющие устройства, устанавливаемые дополнительно.
При покупке этого оборудования все направляющие и фиксирующие элементы входят в его комплекс, но они выполняют лишь простые рабочие движения, которых недостаточно для качественной и красивой обработки деревянных изделий. Для сложных процессов работы требуется покупка дополнительных удерживающих шаблонов, которые стоят огромных денег, но легко сделать такие приспособления фрезера по дереву своими руками.
Многие специалисты предпочитают при сборке удерживающей системы использовать чертежи, но это неправильно. Лучше изначально разобраться в конструкции станка и провести самостоятельные расчёты, которые будут удовлетворять всем необходимым требованиям. При этом эффективность и надёжность таких конструкций будет лучше, и это не говоря уже о знании конструкции, которую мастер в любое время сможет самостоятельно починить.
Существует большое разнообразие приспособлений, увеличивающих функциональность фрезерного станка. Из них выделяют:
- параллельный упор;
- направляющую шину;
- циркуль;
- копировальную втулку;
- шаблоны;
- насадки.
Параллельный упор
Конструкция параллельного упора для фрезерного стола самая простая из всех типов удерживающих систем. Сделать её своими руками не составит труда, если предварительно разобраться в принципе её работы.
Для начала подбирают предмет, который будет служить упором. Это может быть продолговатое изделие, которое легко соединится с фиксируемой штангой. Дальше выбирают направляющую плоскость, вдоль которой постоянно движется фрезер. В некоторых случаях вместо направляющего элемента выбирают ровную боковую сторону обрабатываемой детали. Эта деталь должна быть гладкой и ровной для свободного скольжения вдоль неё.
Для нормального движения фрезы с помощью направляющей заготовки, в ней предварительно проделывается контрольный паз и замеряется расстояние от края до нулевой отметки. Упор в итоге легко передвигать по штанге, выставляя любое приемлемое расстояние, но важно помнить, что при работе с двумя штангами их нужно фиксировать одновременно.
Сообщества › Сделай Сам › Блог › Электрический лифт для фрезерного стола. Часть 1.
Электрический лифт для фрезерного стола. С появлением в моем инструментальном парке фрезера и, в последующем, фрезерного стола, я начал задумываться о необходимости его оснащения лифтом для фрезера и не просто лифта, а лифта с электроприводом что и было реализовано. Вот так выглядит законченный результат моего «творчества»…
Перед началом работ, чтобы не изобретать велосипед, решил посмотреть, что уже «изобретено» до меня. На просторах интернета есть очень много публикаций о различных лифтах для фрезерного стола. На YouTube на страничке у Максима Козлова (если память мне не изменяет, многие его знают под ником «Папа Карло»), встретилось описание изготовления «Лифта для фрезера», который меня сразу привлек тем, что конструкция, предложенная Максимом, легко позволяет сделать электрический привод и поэтому его идею (применительно к механизму самого лифта) я решил повторить… Процесс изготовления лифта очень подробно описан в роликах у Максима (смотри
). Поэтому повторяться не буду… Остановлюсь лишь на некоторых особенностях моей конструкции… Определение размеров будущего лифта начал с измерения величины выхода фрезы (расстояние между верхним и нижним положением подошвы) определяемых конструкцией механизма ручного фрезера (смотри рисунок).
Взяв за основу известные размеры самого стола и требуемую максимальную величину выхода фрезы (в моем случае 35 мм), на компьютере (в графическом редакторе) смоделировал схему кинематики и движения и взаимодействия элементов пантографа лифта. В результате моделирования получил расчетную величину вертикального перемещения лифта 54 мм, при горизонтальном перемещении подвижной части 56,4 мм. Такие расчетные данные обеспечивали запас по высоте подъема 20 мм, при горизонтальном перемещении подвижных частей, не выходящие за габариты фрезерного стола. При моделировании рассчитал расстояния меду отверстиями (элементами пантографа) и основные размеры его элементов.
Опираясь на расчетные размеры, в соответствии со схемой кинематики и взаимодействия элементов пантографа разработал чертежи. Уже много лет я стараюсь перед изготовлением изделия (поделки) предварительно разработать чертеж, пусть не очень качественный в графическом исполнении, но с конкретными реальными размерами. Такой подход позволяет избавиться от нерационального расхода материала и уже на этапе чертежа продумать многие нюансы конструкции изделия. Конечно, я не отрицаю того, что многое не учтешь и приходится делать по месту, но, как правило, это уже по мелочам.
В качестве электрического привода применил б/у стеклоподъемник от автомобиля, который представляет собой электродвигатель (на напряжение 12 вольт) с редуктором червячного типа. Тщательно вымерил габаритные и крепежные размеры, которые также оформил в виде чертежа.
Из березового бруска толщиной 40 мм изготовил, в соответствии с чертежами, элементы пантографа, а именно левую и правую неподвижные опоры, подвижную нижнюю и подвижную верхнюю опоры (элементы). Пользуясь шаблоном из листового металла, просверлил отверстия диаметром 8 мм под ось вращения планок пантографа. Кроме этого в нижней подвижной и правой неподвижной опорах просверлил отверстие диаметром 8 мм под резьбовую шпильку, которая будет выполнять роль стягивающего или раздвигающего винта. В левой неподвижной опоре сверлом Форстера просверлил на глубину 20 мм отверстие диаметром 20 мм, под гайки фиксации оси от горизонтального перемещения.
Из фанеры толщиной 8 мм изготовил планки пантографа. Сверление отверстий выполнил с применением шаблона. Применение шаблона кроме обеспечения точности и одинаковости расстояния между отверстиями, позволяет значительно ускорить процесс изготовления (отпадает необходимость разметки каждой планки). Затем временно скрепив между собой все планки обработал их на дисковом шлифовальном станке. Так как для работ применил б/у фанеру от ящиков с оборудованием, видны частичные расслоения и сколы, что не повлияло на функционирование лифта.
Предварительно скрепил элементы пантографа и смоделировал работу лифта (пока в ручном режиме). Моделирование показала, что ожидаемые минимальные и максимальные высоты подъема легко (даже с запасом по почти 1 см в каждую сторону) конструкция обеспечивает. Кроме этого с помощью предварительной сборки определил реальные габаритные размеры механизма лифта, как по вертикали, так и по горизонтали (в максимально поднятом положении и в положении минимальной высоты).
Из фанеры 8 мм изготовил основание механизма лифта, для обеспечения движения нижней подвижной опоры также из полосок фанеры толщиной 8 мм сделал ложе («колею»), по которому будет перемещаться нижняя подвижная опора. Приступил к сборке пантографа. В качестве осей применил алюминиевую трубку диаметром 8 мм, закрепив их в планках по методике, изложенной у Максима Козлова. В нижнюю подвижную опору вклеил врезную гайку М8, дополнительно зафиксировав ее саморезами.
На левом конце резьбовой шпильки сделал опорный узел, представляющий из себя металлическую пластину, толщиной 2 мм, с отверстием 8 мм, через которое проходит шпилька. От горизонтального перемещения шпилька зафиксирована с каждой стороны через металлическую шайбу (с добавлением смазки «литол») законтренной гайкой. Сознательно ушел от применения подшипников, полагая что исходя из планируемых темпов использования фрезерного стола опорный узел не выйдет из строя. Пластину опорного узла зафиксировал саморезами на левой неподвижной опоре.
Установив основание механизма лифта на горизонтальные опоры на фрезерном столе определил место крепления основания лифта для совпадения центральной продольной оси лифта с вертикальной осью фрезера. После этого разметил и просверлил отверстие в боковой стенке стола под винтовую шпильку. С противоположной стороны боковой стенки стола будет установлен приводной электродвигатель с редуктором
Продолжение во второй части .
Специальные комплекты
В сфере обработки древесины часто встречаются комплекты, предназначенные для специальных работ. Они включают, например, изготовление врезки для петель. Такой набор представляет собой изготовленный настраиваемый шаблон, который сразу оснащается крепёжными элементами для фрезеровки.
Большинство таких частей мастера изготовляют сами. Достаточно установить на штангах второй упорный кондуктор и тогда на торце дверного полотна будет надёжно крепиться фрезер, которым легко получится вырезать отверстия под петли или дверной замок. Это способ полезный, но неудобный, поэтому подходит больше для разового применения.
Фрезерные работы — это отличный способ получить дополнительный заработок с помощью обработки деревянных заготовок или просто скоротать свободное время. Эти работы требуют минимальных вложений, а большинство приспособлений, получается, сделать своими руками.
Валы для шлицевых втулок
Внутри продольного вала двигаются определенные втулочные шарики. Конструкция имеет высокий уровень жесткости, намного жестче, чем обычные валы после шлифовальной обработки. Имеют также более длительный период использования. Усиления крутильного вала имеют дополнительное значение. Они очень удачно могут быть инсталлированы на крепежную конструкцию вала.
Значительным недостатком шлицевого направляющего является дороговизна. Это является причиной редкого использования в стандартных агрегатах ЧПУ.
Изготовить лифт для фрезера своими руками, или купить готовый? Отвечаем на этот вопрос
При использовании ручного фрезера, установленного в стационарный стол, возникает два вопроса:
- Как регулировать глубину погружения (вылета) фрезы.
- Как быстро поменять сменные наконечники.
Всякий раз откручивать инструмент от пластины – слишком хлопотно. К тому же, статично закрепленный фрезер работает в заготовке только на фиксированной глубине.
Эта задача решается установкой на фрезер подвеса с регулируемой высотой. И коль скоро вы смогли изготовить полноценный фрезерный стол – установить лифт собственной конструкции совсем несложно. К тому же, самостоятельно изготовленное приспособление разрабатывается с учетом всех требований мастера, даже таких – которые фабричным прибором не предусмотрены.
Для чего нужен лифт на фрезерном столе, и можно ли без него обойтись?
Это полезное устройство называют третьей рукой мастера. Те, кто опробовал фрезер с микролифтом, находят для него все новые варианты применения:
- Обслуживание электроинструмента не вызывает сложностей, равно как и оперативная смена фрез.
- Сменить высоту вылета фрезы можно в считанные секунды, а главное – безопасно.
- Изменять глубину погружения можно «в динамике», одновременно с движением заготовки по столу. Это расширяет возможности творчества.
- За счет того, что вы перестанете регулярно демонтировать инструмент для обслуживания – пластина и ее крепеж подвергаются меньшему износу.
Купить или изготовить самостоятельно?
Существует богатый выбор предложений на рынке электроинструмента. Промышленные микролифты выглядят добротно, работают без сбоев, но стоимость у них – как у нового фрезера. Правда, приспособление достаточно хорошо оснащено. В комплект входят кольца для копировальных втулок, и очень качественная крепежная пластина.
Промышленный микролифт для фрезера с комплектом копировальных колец
Осталось электрифицировать приспособление – и можно получить станок с ЧПУ. Недостаток всего один, но он перевешивает все достоинства – собственно цена. Поэтому для периодического домашнего использования это непозволительная роскошь. Вот и мастерят наши кулибины, кто во что горазд. Впрочем, у них есть чему поучиться.
Существуют достаточно примитивные конструкции рычажного типа
Самодельная конструкция лифта с рычажным механизмом
Такая техника позволяет использовать даже «ножной» привод.
Для точных установок вылета она не подходит, однако с помощью подобного механизма можно одним движением поднять фрезер в рабочее положение, и так же просто опустить его для смены насадки или обслуживания.
У этого лифта достаточно большой ход, он не позволяет производить регулируемую фрезеровку. Материалы для изготовления буквально валяются под ногами, себестоимость стремится к нулю.
Использование винтового регулятора
Еще один пример самодельного лифта для фрезера
Конструкция более продвинутая, и позволяет относительно точно регулировать вылет. Однако пользоваться таким микролифтом неудобно, для вращения ручки необходимо лезть под стол, а затем производить контрольный замер высоты фрезы. Зато надежность на высоте, и для изготовления не требуются дорогие материалы. Такой лифт можно изготовить «на глазок», не применяя чертежи.
Изготовление станины и столешницы
В условиях домашней мастерской для изготовления опорной части станка зачастую используют недорогие подсобные материалы. Для этого берут куски МДФ, строительной фанеры, металлический уголок, метизы (болты, винты, шайбы и гайки) и прочее.
Станина
Опорную конструкцию для станка делают из деревянного бруса или сваренного металлопрофиля. Некоторые мастера приспосабливают под станину старый стол или верстак. Самое главное в устройстве станины —устойчивость. Во время работы фрезера могут возникать различные нагрузки вибрационного характера.
Если старая мебель расшатана, то стоит установить дополнительный крепёж. Для этого используют металлический уголок, который крепят в сомнительных узлах конструкции через просверленные отверстия шурупами.

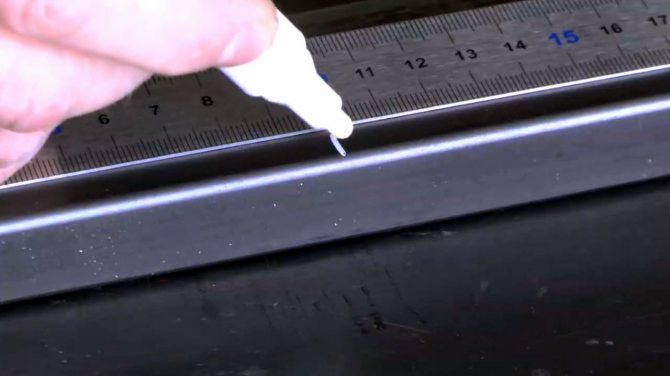

Самой надёжной конструкцией будет станина из стального уголка 40×40 мм. Для этого нужен сварочный аппарат и опыт обращения с ним.
Столешница
Организацию рабочего стола можно «подсмотреть» в видеоматериалах о работе фрезерных станков, опубликованных в интернете. При изготовлении столешницы необходимо следовать требованиям, обеспечивающим лёгкое перемещение деревянной заготовки и режущего органа фрезы, а также надёжную фиксацию обрабатываемой детали относительно фрезы.
Возможные варианты конструктивного исполнения устройства
На сегодняшний день домашние умельцы разработали множество конструкций фрезерных лифтов, но наиболее популярными и, соответственно, заслуживающими внимания являются два варианта изготовления такого устройства:
- лифт для ручного фрезера, приводящийся в действие при помощи автомобильного домкрата;
- приспособление, конструктивными элементами которого являются опорный диск, резьбовая шпилька и диск-маховик.
Вариант первый. Лифт из домкрата
Принцип действия домкратного фрезерного лифта основан на том, что рабочая головка ручного фрезера, закрепленного на опорной пластине, поднимается и опускается за счет управления встроенным в конструкцию домкратом.
Домкратный фрезер своими руками изготавливается следующим образом:
- К нижней части рабочего стола крепится изготовленный из 15-миллиметровой фанеры или ДСП короб, который будет одновременно выполнять функции опорного устройства и защитного кожуха для всего приспособления.
- Во внутреннюю часть такого короба, размеры которого следует предварительно рассчитать, помещается как домкрат, так и ручной фрезер, соединенный с его подвижной частью. Домкрат при его размещении в коробе прикручивается своей подошвой к нижней стороне кожуха-опоры, а ручной фрезер через специальную металлическую подошву соединяется своей верхней частью с внутренней поверхностью столешницы верстака. При этом в столешнице выполняется сквозное отверстие, через которое свободно должна проходить рабочая головка фрезера с зафиксированным в ней инструментом.
- В качестве опорной пластины для установки фрезера, которая под воздействием усилия от домкрата перемещается в вертикальном направлении вдоль двух закрепленных стоек, используется лист текстолита или металла соответствующего размера.
Вариант второй. Лифт с резьбовой шпилькой
Схема изготовления приспособления с использованием опорного диска, резьбовой шпильки и маховика выглядит следующим образом:
- Из доски толщиной 18–20 мм выпиливается круг, который будет выступать в роли опорной площадки ручного фрезера.
- В центральной части опорного диска сверлится отверстие диаметром 10 мм, в которое вставляется резьбовая шпилька такого же диаметра. Длина шпильки, которая соединяется с опорной площадкой при помощи двух гаек и шайб, должна быть подобрана таким образом, чтобы обеспечить фрезеру рабочий ход не менее 50 мм.
- Нижняя часть шпильки, пропущенная через фанерное днище, зафиксированное между ножками рабочего стола, соединяется с дисковым маховиком. Следует иметь в виду, что в отверстие в днище, через которое будет пропущена нижняя часть шпильки, должна быть встроена фланцевая гайка. Она и будет обеспечивать работоспособность подъемного механизма.
Используя фрезерные лифты совместно с механизмами, которые будут дополнительно обеспечивать боковое перемещение электроинструмента, можно сделать еще более функциональное приспособление, которое превратит ваше ручное оборудование в полноценный 3D-фрезер.
Вариант третий. Лифт с цепной передачей
Изготовление этого фрезерного лифта займет намного больше времени, зато в результате вы получите четко работающую систему подъема и опускания инструмента.
Фрезерный лифт, который использует Виктор Travelller в своем, как я понял, крайнем столе. Так сказать, новейшая модель. Фрезер используется все тот же многострадальный интерскол ФМ32 .
Самый интересный аспект данного подъемника — это возможность регулировать положение фрезера, не наклоняясь и не залезая под стол. Делается это имбусовым ключом прямо со столешницы.
Весь блок вместе с фрезером легко демонтиуется и заменяется на циркулярку. Разберемся подробней в устройстве данного подъемника.
Сам подъемник состоит из двух П-образных половин, которые перемещаются относительно друг друга. Одна неподвижно закреплена относительно основания фрезера, сторая подвижна (она толкает голову фрезера вверх)
Связаны они между собой (то есть болтом с шляпкой под шестигранник шпилькой соответствующего диаметра) с помощью пары гаек (основной и контрящей, При этом, болт под шестигранник остается сверху, заподлицо с поверхностью стола. Посредством широкой гайки вращение передается на шпильку, с которой, соответственно на врезную гайку в нижней половине салазок, коорые, блаодаря вращению, подтягиваются вверх.
Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:
- прорезать паз;
- сделать канавку;
- выполнить шиповое соединение;
- обработать кромки и т.д.
Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.
Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.
Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.
По какому принципу работает лифт для фрезера
Для того чтобы поднять или опустить ручной фрезер при помощи фрезерного лифта, можно воспользоваться воротком, рычагом или любым другим подъемным механизмом подходящей конструкции. Такой функциональной возможностью, которой обладает лифт для фрезера, обеспечивается:
- быстрое и точное выставление размеров пазов и других рельефных элементов, вырезаемых на поверхности деревянной заготовки;
- возможность оперативной замены инструмента в патроне фрезера.
Если обобщить варианты конструктивного исполнения наиболее используемых моделей фрезерных лифтов, то описать принцип действия такого приспособления можно следующим образом:
- На рабочий стол или верстак монтируют опорную пластину для фрезера, которая изготавливается из листа металла или текстолита.
- На опорной пластине закрепляют две стойки, располагаемые параллельно.
- Сам ручной фрезер устанавливают на специальной каретке, которая имеет возможность свободно перемещаться вверх и вниз по установленным на опорной пластине стойкам.
- Каретка с установленным на ней фрезерным электроинструментом и весь лифт перемещаются на требуемое расстояние за счет того, что на них воздействует специальное толкающее устройство.
Пылеудаление
В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.
В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается. Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль. Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.
Что потребуется для изготовления фрезерного лифта
Для того чтобы самостоятельно сделать свой фрезерный лифт, вы должны подготовить следующий набор расходных материалов, инструментов и технических устройств:
- непосредственно сам ручной фрезер, с которого необходимо демонтировать ручки;
- электрическая дрель;
- стандартный автомобильный домкрат (если подъемный механизм приспособления будет домкратного типа);
- лист металла или текстолита;
- деревянные бруски квадратного сечения;
- алюминиевый профиль;
- листы фанеры и ДСП;
- направляющие, изготовленные из металла;
- резьбовая шпилька;
- набор отверток различного типа и размера, гаечные ключи и плоскогубцы;
- сверла различных диаметров;
- болты, винты, гайки и шайбы различных размеров;
- эпоксидный клей;
- угольник, линейка, измерительная рулетка.
Изготовление пластины
Толщину для пластины следует взять немного поменьше, чем столешница для усиления резки. Но при всей своей небольшой толщине она должна быть очень крепкой. Лучше всего изготавливать ее из металла. Нормальная толщина 0,6 см. Пластина должна быть в форме прямоугольника с небольшим отверстием посередине соединяющие с фрезерным станком и для крепления. Для более точной установки необходимо сначала расчертить план со всеми параметрами и установить на столе для сравнения.
ТОП 9 магазинов, где я выгодно закупаюсь
- Петрович — строй-торг дом
- InstrumTorg
- Леруа Мерлен
- Stroylandia- Строительные и отделочные материалы
- OBI — стройматериалы и все для дома
- Строительный двор
- Максидом
- Все Инструменты
- Гараж Тулс
ТОП 7 по товарам и мебели для дома:
- Домовой
- Мебель для дома
- HomeX — все для отделки
- Дизайнерская мебель
- Мебель и кухни на заказ
- 220 Вольт- Инструменты для дома
- МВидео- техника для дома
7 лучших строительных и мебельных магазинов!
- Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
- homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
- Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
- Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
- Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
- Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
- Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.
Направляющие с конфигурациями
Стандартные направляющие имеют дорожку, на которой установлены специальные каретки. Это дает возможность распределить нагрузку по всей длине дорожки – шарик прикрепляется к рельсовому движителю по дуге с высокой долей точности. Каретки с тяжелым весом не перестают двигаться прямолинейно. Имеют высокую долговечность с низким уровнем люфта.
Недостатки рельсов на шариках:
- Места крепления должны быть прямолинейными и без всяких шероховатостей.
- Трудный процесс монтирования на станок.
В открытой продаже имеется множество моделей кареток очень неоднозначных по грузоподъемности и натяжным элементам. По этой причине их производство не является домашним, в большей степени рыночная продукция высокого качества. Самые лучшие направляющие элементы выпускаются под брендом ТНК, а также Хивин.
Вариант изготовления компактного стола с ящиками
Довольно интересная конструкция, которую несложно повторить для собственной мастерской.
Реальный вид станка для фрезеровки заготовок
Конструктивная проработка в трехмерном отображении с помощью инженерных программ
| Каркас из отдельных деталей. Их изготавливают из хвойных пород древесины. | |
| Организация пропилов при стыковке деталей каркаса в верхней части. Показаны основные размеры. | |
| Организация пропилов при стыковке деталей каркаса в нижней части. | |
| Для установки направляющих для выдвижных ящиков потребуется склеивать эти детали из двух заготовок. | |
| Сборка каркаса стола и монтаж облицовочных боковых панелей. | |
| Столешница состоит из двух пластин. Их обрамляют боковыми ребрами. Требуется делать стыковку на ус. | |
| Упор изготавливается из нескольких деталей. | |
| Конструкция выдвижного большого ящика. | |
| Конструкция выдвижного малого ящика. | |
| Порядок установки элементов лицевой части ящика. |
| Боковые стенки, центральная стенка и дно станка. |
Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.
Таблица 2: Комплектующие детали для изготовления стола под фрезер
| Позиция на чертежах | Наименование | Размеры в чистовом исполнении, окончательные | Количество | Материал | ||
| Толщина, мм | Ширина, мм | Длина, мм | ||||
| Каркас | ||||||
| 1 | Передние и задние горизонтальные рамы | 50 | 40 | 780 | 4 | Массив сосны |
| 2 | Стойки | 50 | 50 | 860 | 4 | Массив сосны |
| 3 | Горизонтальные боковые рамы | 50 | 40 | 550 | 4 | Массив сосны |
| 4 | Передняя и задняя горизонталь | 50 | 20 | 750 | 2 | Массив сосны |
| 5 | Обрамление для боковых окон, вертикальное | 50 | 50 | 380 | 4 | Массив сосны |
| 6 | Обрамление для боковых окон, горизонтальное | 50 | 20 | 360 | 2 | Массив сосны |
| Панели | ||||||
| 7 | Боковые панели | 6 | 740 | 518 | 2 | Березовая фанера |
| 8 | Окна боковой панели | 6 | 600 | 393 | 2 | Березовая фанера |
| 9 | Окно нижнее | 6 | 600 | 400 | 1 | Березовая фанера |
| Большие выдвижные ящики | ||||||
| 10 | Боковая сторона ящика | 16 | 140 | 550 | 8 | Массив сосны |
| 11 | Передняя и задняя боковина ящика | 29 | 140 | 348 | 8 | Массив сосны |
| 12 | Фасад ящика | 7 | 168 | 348 | 4 | Массив ясеня |
| 13 | Дно | 6 | 138 | 570 | 4 | Березовая фанера |
| Малые выдвижные ящики | ||||||
| 14 | Боковая сторона ящика | 16 | 100 | 550 | 8 | Массив сосны |
| 15 | Передняя и задняя боковина ящика | 29 | 100 | 138 | 8 | Массив сосны |
| 16 | Фасад ящика | 7 | 108 | 138 | 4 | Массив ясеня |
| 17 | Дно | 6 | 570 | 348 | 4 | Березовая фанера |
| Столешница | ||||||
| 18 | Верхний слой | 18 | 700 | 920 | 1 | Березовая фанера |
| 19 | Планки отделки передней и задней части | 10 | 38 | 940 | 2 | Массив ясеня |
| 20 | Планки отделки боковых частей | 10 | 38 | 720 | 2 | Массив ясеня |
| Упор | ||||||
| 21 | Стенка упора | 18 | 150 | 750 | 1 | Березовая фанера |
| 22 | Основание упора | 18 | 150 | 640 | 1 | Березовая фанера |
| 23 | Передняя планка упора | 10 | 90 | 380 | 2 | Массив ясеня |
| 24 | Упор верхней грани | 10 | 420 | 550 | 1 | Массив ясеня |
Вариант 5. Небольшой настольный фрезерный стол
Небольшой настольный фрезерный стол и детальный анализ его изготовления показаны на фото.
Как изготовить верхний прижим
Для обработки деталей больших размеров и создания безопасных условий работы на станке применяют так называемый верхний прижим. Его изготовление основано на использовании ролика. Перед устройством этого приспособления разработайте его чертеж.
Роликом может служить шариковый подшипник. Его установка выполняется на специальном устройстве, дающем возможность зафиксировать обрабатываемую деталь на любом расстоянии от рабочей поверхности.
Мощность привода фрезерного станка
В качестве привода фрезерного станка целесообразнее всего применить электродвигатель с мощностью 1,1-2 кВт и числом оборотов 3000 в минуту. При использовании маломощного электродвигателя не получится применять любую фрезу, станку не хватит мощности. При заниженном числе оборотов будет получаться некачественный рез.
Фрезерный стол для ручного фрезера своими руками
Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:
- прорезать паз
- сделать канавку
- выполнить шиповое соединение
- обработать кромки и т.д.
Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.
Для чего фрезеру нужен лифт?
Приспособление для подъема и опускания рабочей режущей головки (фрезы) на деревообрабатывающем станке — это не какой-то приятный факультативный гаджет, а совершенно необходимый элемент. Более того, на фрезерном столе он — элемент главный. От точности его настроек и степени устойчивости зависит, например, производство столь популярных сегодня декоративных отделок мебельных панелей или различных технологических пазов и проушин на деревянных изделиях.
Составные части фрезерного стола.
При использовании ручного фрезера без соответствующего стационарного приспособления у работника быстро устают руки. И это вполне понятно, так как вес не самого тяжелого из этих устройств достигает 5 кг. Но другая проблема, связанная с эксплуатацией данного агрегата вручную, еще серьезнее. Какой бы твердой ни была рука исполнителя, ей не сравниться с точностью фрезера, установленного на специальном столе.
Наличие широкого диапазона изготавливаемых предметов, типов декоративных отделок и технологических обработок изделий из древесины привело к необходимости обеспечить подвижность режущего элемента. Так к перевернутому вверх ногами фрезеру добавилась идея специального лифта, который способен оперативно поднять или опустить фрезерную головку, а также удерживать ее над поверхностью стола на заданном уровне.
Причем благодаря указанному приспособлению отпадает всякая потребность каждый раз снимать и затем снова устанавливать ручной фрезер на стол. Наверное, нет необходимости говорить, насколько это ускоряет и упрощает производственный процесс.
Точный мини-стол
Для занятий художественной деревообработкой и/или фасадной столяркой незаменимая вещь – фрезерно-копировальный станок. Сделать его своими руками возможно, но сложновато, а приобретать фабричный имеет смысл только если есть стабильный поток заказов на работы данного рода и твердые навыки их выполнения.
Однако и фасонные пазы в фасадных деталях мебели, фрезерованные по прямой, могут дать отличный эстетический эффект. Прямая фрезеровка широко используется в изготовлении мебели и декоративных изделий из дерева в любом стиле, см. рис. Самостоятельно выполняется она маломощными ручными фрезерными машинами по дереву повышенной точности (справа на рис.); установка ручного мини-фрезера в стол повышает качество работы и производительность труда точно так же, как «большого».
Фасадные детали мебели, фрезерованные по прямой, и ручная мини фрезерная машина по дереву
Чертежи мини фрезерного стола по дереву под отечественную ручную фрезерную машину даны на след. рис. Его отличительные особенности – кулачковый боковой прижим заготовки и вертикальная гребенка с широкими зубьями. Решение для работы с качественными материалами вполне оправданное: мелкие частые гребенки сами немного «отыгрывают» на заготовку, что в данном исполнении минимизировано.
Чертежи самодельного мини фрезерного стола по дереву
