Механика сверления отверстий на первый взгляд кажется достаточно простой. Вращается сверло, вы прилагаете усилие вдоль оси инструмента, и углубляетесь в заготовку. При этом на сверло действуют различные векторы силы, от которых напрямую зависит точность и качество сверления.
- Вращение вокруг своей оси, да еще и с усиленным трением на кромке, стремится увести сверло в сторону. Особенно это заметно при начале работ, когда наконечник еще не заглублен в заготовку. Если поверхность имеет обратный радиус закругления (например, труба), начать сверление практически невозможно: кончик будет все время соскальзывать. При работе с металлами, можно применять кернение: создание небольшого углубления в нужной точке. Однако такой способ не всегда возможен. А если вы работаете с пластиком или керамикой – он неприемлем вовсе.
- Уже в процессе углубления в материал (речь идет о глубоких отверстиях, где длина намного превосходит диаметр), паразитный вектор силы стремится увести сверло от прямолинейного движения вдоль оси. Это происходит по причине неравномерного трения о боковые стенки отверстия.
- Точный угол сверления относительно поверхности заготовки выдержать крайне сложно, тем более на глубоких отверстиях. Выполнить такую работу вручную практически нереально, особенно если задано значение, отличное от 90°.
- Если вы сверлите отверстия большого диаметра (например, углубление под выключатель в стене), начать работу, и выдержать направление еще сложнее.
Да, существуют сверлильные станки. Но они позволяют работать лишь с заготовками небольшого диаметра. К тому же, громоздкое оборудования занимает место в квартире. Кроме того, работа на стене с помощью станка не выполняется.
Для облегчения пользования дрелью производители предлагают специальные направляющие. Это приспособления, позволяющие сохранить правильное позиционирование инструмента относительно заготовки как перед началом работ, так и в процессе заглубления в материал. Главное преимущество этих устройств – мобильность и ценовая доступность (относительно сверлильных станков).
Особенности конструкции и виды
Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.
Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.
Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий
В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.
Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.
Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера
Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.
Среди кондукторов для сверления отверстий по типу конструкции и функциональным возможностям можно выделить целый ряд категорий.
Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.
Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.
Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

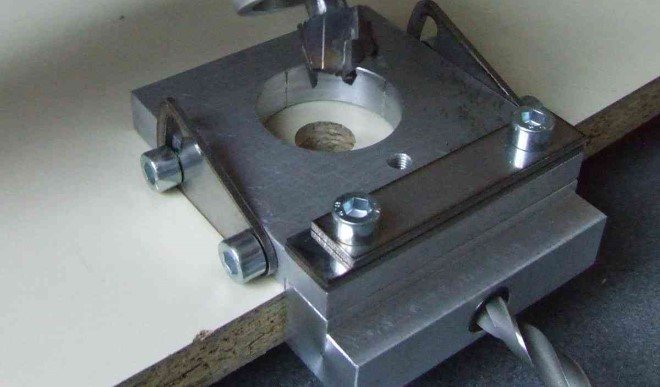

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю
Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.
Скользящие и закрепляемые
Классификация инструментов
Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.
Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:
- накладные — такие устройства накладываются на деталь, которая поддается обработке, затем ее на ней крепят или же просто фиксируют вручную. С их помощью проделываются отверстия в разных плоских деталях, плитах МДФ или в ДСП;
- поворотные — данные шаблоны применяются при обработке деталей цилиндрической формы. Они оснащены горизонтальной и вертикальной осями поворота, благодаря чему отверстия можно выполнять под разными углами;
- универсальные — такие устройства подойдут для малых серийных производителей мебели, где иногда требуется быстрая переналадка применяемого оборудования, они имеют все необходимые для этого функции;
- опрокидываемые — используются тогда, когда технологическая процедура проводится сразу в нескольких плоскостях;
- скользящие — такие кондукторы крепить не нужно. Просто приложите их к участку поверхности заготовки, где нужно сделать отверстие;
- закрепляемые — они более удобны в применении, но ограничивают свободу действий, что очень критично при работе со станками, где есть только один шпиндель.
Читать также: Самодельный прибор для поиска скрытой проводки
Сферы использования
Мебельные кондукторы и шаблоны – это приспособления, без которых практически не обойтись при сборке мебельных конструкций. Использование кондукторов позволяет избежать основной проблемы, возникающей при сверлении отверстий, – вхождения сверла в обрабатываемую деталь не под тем углом. Исправление этой ошибки отнимает много времени и сил, и не всегда ее вообще можно исправить. Кондуктор, используемый для сверления отверстий, не только позволяет правильно сориентировать сверло на месте выполнения обработки, но и не дает инструменту сбиться с заданной траектории.
Такие приспособления, как мебельные кондукторы и шаблоны, применяются и при производстве, и при сборке мебели, когда в соединяемых элементах надо выполнить отверстия для размещения крепежных элементов. В таких случаях часто используется кондуктор для шкантов или кондуктор для сверления под конфирмат, без которых выполнить качественные отверстия под крепеж не представляется возможным. Незаменимым такое приспособление является в тех случаях, когда требуется сделать отверстия, в том числе и под углом, в тонких плитах (в частности, при выполнении отверстий в ДСП или МДФ).

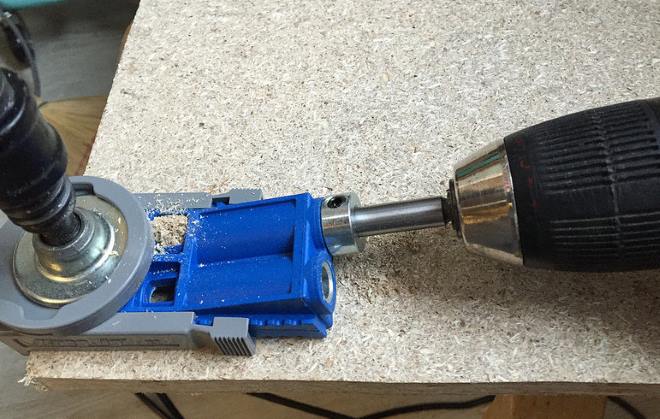

Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок
При использовании кондуктора для сверления отверстий процесс сборки мебели происходит просто и быстро. Применяя такое приспособление, сверление отверстий можно выполнять на любом удалении от края детали вне зависимости от ее ширины.
В современной мебели активно используются шканты, которые в то же время являются достаточно устаревшим крепежным элементом. Именно поэтому кондуктор для шкантов (doweling jig) применяется в производстве мебельных конструкций. Основная сложность при использовании таких крепежных элементов заключается в том, чтобы оси отверстий, выполняемых в соединяемых деталях, имели между собой прямой угол. Соответственно, располагаться такие отверстия должны строго перпендикулярно друг к другу. Без применения такого приспособления, как кондуктор для шкантов, выполнить их затруднительно.

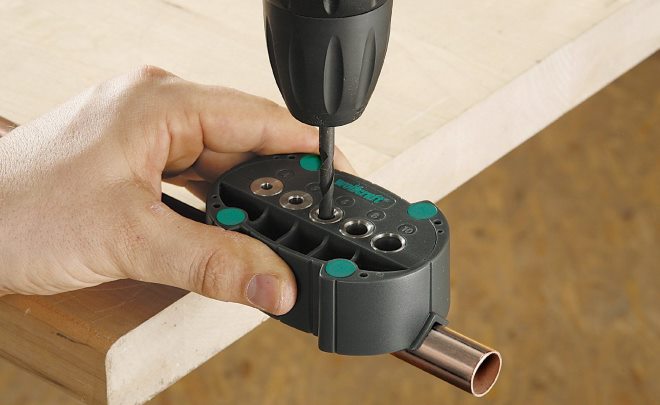

Кондуктор для выполнения отверстий в трубках будет весьма полезным приспособлением для домашней мастерской
Мебельное производство – не единственная сфера, в которой используются кондукторы, предназначенные для сверления отверстий. Шаблоны не менее часто применяют и для того, чтобы просверлить отверстие в трубе и других деталях, имеющих цилиндрическую форму. Кондукторы позволяют выполнять качественные отверстия даже в трубах небольшого диаметра.
Особенности применения в мебельной промышленности
Кондукторы и шаблоны нужны при сборке мебели. Благодаря таким вещам вы не допустите распространенной проблемы, возникающей во время сверления — попадания сверла в деталь под неправильным углом. Исправлять такую ошибку придется крайне долго, в некоторых случаях это будет даже невозможно.
А кондуктор для проделывания отверстий позволит не только правильно сориентировать рабочий инструмент, но еще не даст ему сбиться с нужной траектории.
В мебельной промышленности кондукторы и шаблоны используются в следующих случаях:
- на серийном производстве;
- при сборке конструкций, когда в соединяемых частях нужно сделать отверстия под крепежные элементы. В этом случае подойдет кондуктор для сверления отверстий под шканты или конфирмат;
- кондуктор для сверления отверстий под углом используется как в таких случаях, так и во время работы с тонкими плитами, например, с МДФ или ДСП.
Во время применения такого приспособления процесс сборки будет происходить намного проще и быстрее, нужные отверстия вы сможете проделать независимо от того, как далеко они должны располагаться от края детали и того, какую она имеет ширину.
При самостоятельной сборке мебели часто приходится соединять детали встык посредством шкантов. Отверстия под шканты лучше всего проделывать посредством специального кондуктора. Особенность шкантов состоит в том, что несмотря на то, что такие крепежные элементы хоть и устаревшие, но все равно актуальны при производстве мебели.
Сложность в их применении заключается в том, что оси отверстий, которые проделываются в деталях при соединении, должны иметь друг с другом прямой угол. Соответственно, они должны размещаться строго перпендикулярно по отношению друг к другу. Выполнять это без специального устройства сложно. Поэтому если хотите достичь высокого качества исполнения, рекомендуется купить кондуктор для шкантов.
Общая информация о кондукторах
Разновидности кондукторов
Следует отметить, что данные устройства используются не только для сверления отверстий, но также, когда выполняют фрезерование, точение и обрубка.
Рассмотрим основные виды приспособлений.
Накладные
Этот вид кондукторов накладывается сверху заготовки. Может лежать как свободно, так и прижиматься с помощью болтов или зажимов. Они ценятся за простоту конструкции и не высокую стоимость.
Поворотные
На корпусе устройства предусмотрены втулки, которыми регулируются оси поворота в горизонтальной, вертикальной и наклонной плоскостях. Эти модели кондукторов предназначены для сверления цилиндрических изделий.
Скользящие
Название говорит само за себя, кондуктор никак не крепится, его просто накладывают там, где надо сделать отверстие.
Опрокидываемые
Способны делать отверстия в нескольких плоскостях.
Стационарные
Они не имеют поворотных элементов, способны перемещать деталь и обрабатывать однотипные заготовки.
Универсальные
Эти кондукторы имеют такую функцию, как переналадка. Что позволяет быстро и удобно маленьким предприятиям переключится на производство нового товара.
Описание кондукторов
Начнем с понятия кондуктор — это так называемый шаблон, применение которого позволяет осуществлять комфортное и сверхточное сверление.
Причем сверлить можно как перпендикулярно к поверхности, так и под любым углом. Если вы используете кондуктор, то вам не требуется особой квалификации, делать сложные расчеты, производить разметку, там где будут отверстия, что экономит много времени.
Сферы применения
Как мы видим, благодаря универсальности и простоте своей конструкции кондукторы получили широкое распространение в разных сферах деятельности.
Машиностроение
В отрасли машиностроения применяют для сверления отверстий в разных заготовках, изготовленных из распространенных материалов. Применяют кондукторы, которые повторяют чертеж с точным соблюдением всех размеров. Так же используют, когда требуется сверление отверстий смешанного типа.
Мебельное производство
Самое главное распространение кондукторы получили в мебельном производстве. Мебельные кондукторы применяют для установки фурнитуры, сборке мебели и многих других технологических процессах.
При этом сборка мебели получается аккуратной, точной и быстрой. Большое количество мебели, содержат шканты, которые должны устанавливаться очень точно и тут без кондуктора никуда.

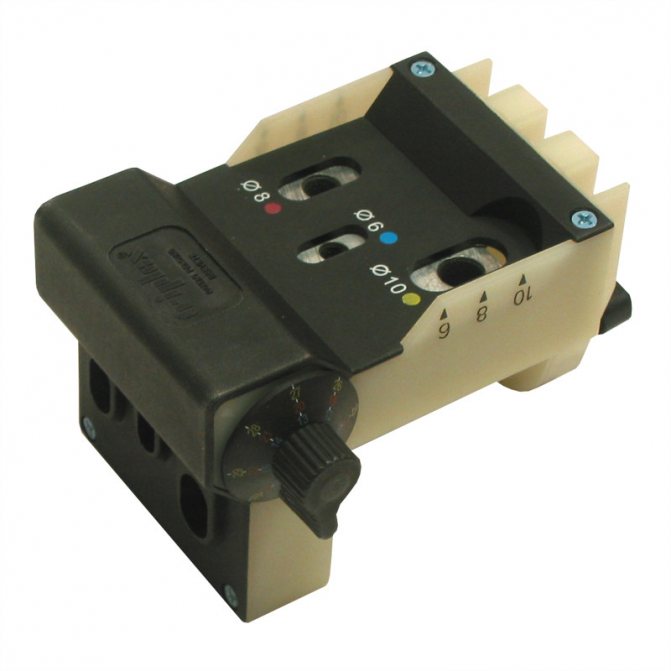

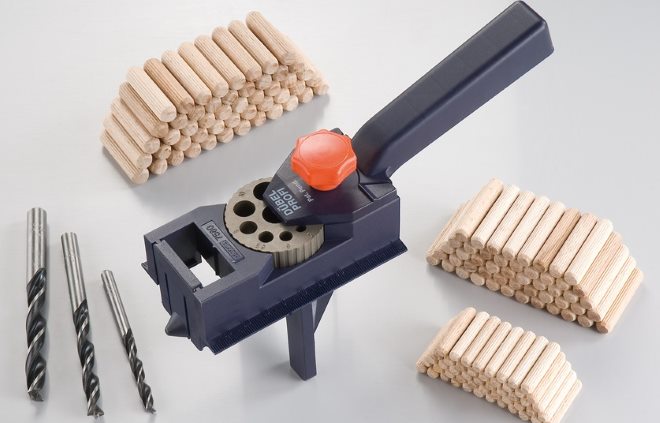

Самый распространенный кондуктор для шкантов — doweling. Используют в основном накладные кондукторы, сделанные из легких материалов.
Строительство
Еще одна сфера, в которой широко применяют кондукторы для сверления отверстий – это строительство. С их помощью производят бурение технологических отверстий в строительных конструкциях, например, при монтаже сэндвич-панелей .
Решает широкий спектр задач, а особенно в сверлении металлических труб. Позволяет четко соблюсти перпендикулярность при сверлении. Применяется также при сверлении отверстий в плитке.
Основные преимущества использования
Кондуктор можно купить или сделать самостоятельно.
Так почему следует использовать кондукторы для сверления отверстий :
- Интуитивно понятное использование, не требующее профессиональных навыков.
- Низкая цена устройства, а так же возможность самостоятельного изготовления.
- Экономит много времени.
- На обрабатываемой поверхности не требуется наносить разметку с помощью строительных уровней .
- Соблюдение точности при сверлении.
Кондуктор для сверления отверстий является неотъемлемой частью не только производства, но так, же будет полезен и в домашнем быту.
Что собой представляет и его назначение
По сути кондуктор для мебели является обычным шаблоном с отверстиями нужного диаметра. Рабочая часть устройства представляет собой прямоугольный брусок из твердого материала с отверстиями, расположенными соответственно необходимой разметке. Для удобства он может быть оснащен регулирующим и фиксирующим механизмами. Исходя из простоты конструкции, можно из подручных средств быстро сделать трафареты для мебели своими руками.
Кондуктор обеспечивает нужное направление сверла под углом 90 градусов к поверхности, исключая возможность отклонения. Это особенно важно при работе с узкими частями мебели, такими как торцы стенок или дверц. Без этого приспособления достаточно сложно выдержать нужный угол, что может привести к браку, ведь даже небольшое отклонение направления крепежного отверстия может сделать невозможным сборку отдельных элементов в единую конструкцию.
Для идеальной подгонки элементов мебели друг к другу также большое значение имеет точность расположения отверстий для крепежа. Те, кто изготавливает мебель своими руками, часто сталкиваются с необходимостью создать ряд одинаковых отверстий на определенном расстоянии друг от друга. Чтобы облегчить работу, сделать ее быстрее, проще не производить каждый раз разметку, а применить шаблон.
С помощью кондуктора можно работать с разными мебельными материалами: деревом, ДСП, МДФ.
Как сделать кондуктор своими руками
Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.
Кондуктор для перпендикулярного сверления
Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.
Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.
Данного типа кондукторы, можно сделать своими руками.
- В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
- Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
- Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
- Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
- После этого в этих центрах делаем отверстия диаметром 5 мм.

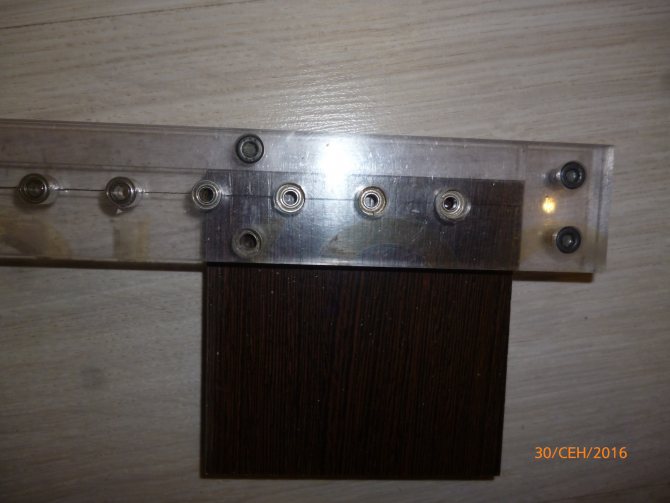

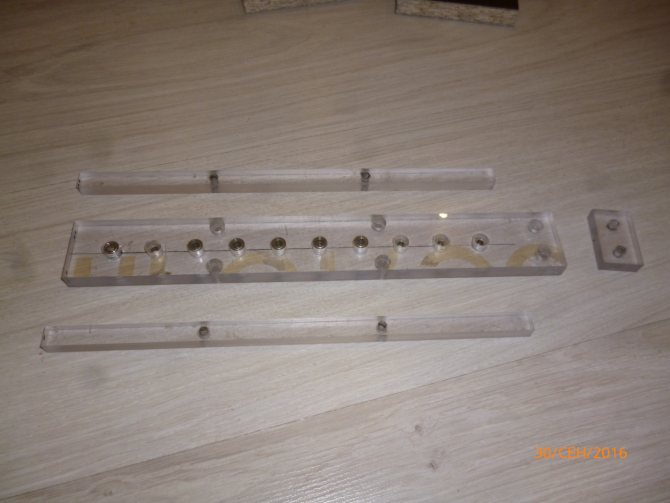

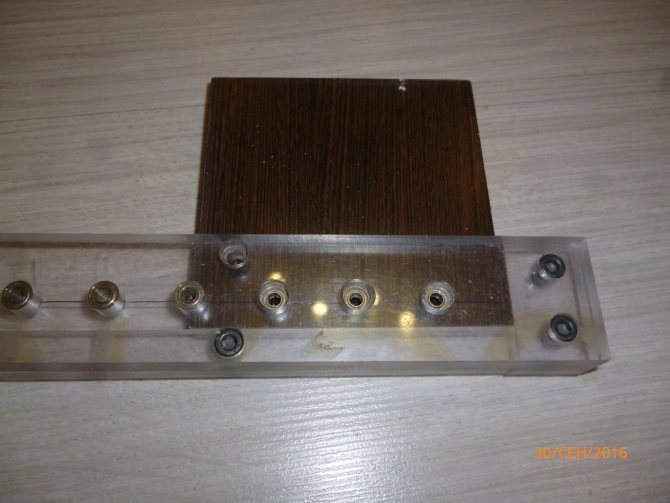

Самодельные кондукторы
Прежде всего, следует отметить, что простейшие модели кондукторов весьма недороги, поэтому изготавливать шаблон для шкантов своими руками не всегда целесообразно. К тому же нужно учитывать, что модели для конфирматов сделать наиболее легко. Варианты для шкантов отличаются более сложной конструкцией.
Для самостоятельного создания такого приспособления требуются чертежи, которые легко найти в открытых источниках. Там же встречаются инструкции в разном виде. В них описывается создание различных типов и вариантов шаблонов для шкантов: с одним и несколькими отверстиями, из разных материалов и т. д. Исходные материалы могут быть представлены подручным сырьем вроде деревянных брусков, фрагментов арматуры и пластин и т. д. Так, подойдет квадратная арматура 10х10 мм. Кроме того, понадобятся слесарные инструменты и такое оборудование, как дрель и болгарка. Для создания более сложных кондукторов требуется сварочный аппарат.
Самостоятельное создание шаблона для шкантов включает несколько стадий. На первой арматуру нарезают на фрагменты, длина которых определяется размерами изделия. Далее проделывают отверстия для сверления, для чего необходимо знать их параметры. Они имеют диаметр 5 мм и находятся в 8 мм от края кондуктора и 32 мм друг от друга. Для повышения удобства применения возможно оснащение упором. В виде него может выступать согнутая под прямым углом пластина, закрепляемая на изделии. Детали фиксируют с применением струбцины и скрепляют резьбовыми соединениями. Кроме того, иногда самодельные кондукторы оснащают поддонами для стружки в виде фрагментов пластиковых бутылок.
Классификация кондукторов
Главная функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия. Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком. В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.
Существуют такие разновидности кондукторов:
- Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
- Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
- Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
- Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.
Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.
Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели. В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.
Классификация
По особенностям использования кондукторы классифицируют на следующие виды:
- Накладные. Это простые и мобильные приспособления, не требуемые фиксации, но удерживаемые рукой. Ввиду этого сверление с применением данных кондукторов приходится осуществлять одной рукой. Их используют преимущественно при обработке ДСП- и МДФ-плиты. Рассматриваемые приспособления легко создать самостоятельно.
- Поворотные. Данные кондукторы оснащены кронштейнами. Рассчитаны на выполнение сверления в двух прилегающих плоскостях с одного захода.
- Скользящие. Эти устройства ориентированы на создание нескольких отверстий без смены установок. Они относятся к профессиональному оборудованию, требующему соответствующих навыков.
- Угловые (под углом). Представлены узкоспециализированными вариантами, рассчитанными на проделывание отверстий под разными углами. Нередко выполнены по накладной схеме.
Особенности самостоятельного производства
При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.
Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.
Материалы и инструменты
Для изготовления устройства необходимо в первую очередь определиться с задачами, которые оно будет выполнять. Соответственно этому подбираются нужный материал, из которого будет делаться своими руками мебельный шаблон. Самым прочным, надежным и «долгоиграющим» считается металлический кондуктор. Для создания мебельного кондуктора для сверления своими руками допустимо использовать дерево, фанеру, текстолит, оргстекло. Это объясняется меньшими трудозатратами и дешевизной материала. Все это немаловажно, особенно если вы собираетесь сами сделать несколько разных шаблонов.
Для изготовления кондуктора подойдет отрезок арматуры, брусок или пластина – то, что наверняка найдется в любом гараже или в домашней мастерской. Чтобы сделать простое разметочное устройство, можно взять обычную школьную линейку – деревянную, пластмассовую или металлическую.
Решающее значение при изготовлении кондуктора имеет точный расчет расположения отверстий на заготовке. Можно взять готовую схему или сделать ее самостоятельно. Последний вариант предпочтительней, так как размеры на чертежах должны соответствовать решаемым задачам.
Из инструментов понадобятся:
- дрель;
- болгарка или лобзик;
- набор слесарных инструментов;
- струбцины;
- тиски.
Конструкция под конфирматы и шканты
Мебельный кондуктор для сверления отверстий под шкант и конфирмат — очень необходимое приспособление для мебельщиков. Особенно если используется ДСП материал.
Для этих целей используют два вида кондуктора:
- Кондуктор для шкантов со струбцинным креплением с множеством функций. Основой такой конструкции является уголок из толстого алюминия. Так как приспособление довольно длинное, посередине есть дополнительное крепление. При поворачивании уголка на девяносто градусов хорошо помогает увеличенная толщина приспособления. Втулки на конструкции располагаются на расстоянии наиболее часто использованному для конфирматов и шкантов при производстве мебели.
- Двухползунковый кондуктор, который применяется для проделки отверстия в двух скреплённых между собой деталях. Конструкция состоит из двух планок, которые соединяются крепежом. Имеет несколько отверстий, благодаря чему можно устанавливать приспособления на различной ширине.
Применение
Данные изделия издавна применяются и обширно распространены в металлообработке. Так, кондукторами комплектуют многие станки. Нужда в шаблонах для шкантов в сфере деревообработки обусловлена распространенностью закрытых мебельных соединений. В данной отрасли промышленности рассматриваемые приспособления применяют как в серийном производстве, так и при сборке. В последнем случае мебельные кондукторы служат для сверления отверстий под шканты.
Помимо названных сфер, такие устройства востребованы в строительстве, машиностроении, бытовых работах.
Сфера применения определяется типом кондуктора. Так, накладные устройства служат для обработки плоских деталей, плит ДСП и МДФ. Угловые применимы как для мебели, так и для плит ДСП и МДФ. Поворотные изделия рассчитаны на проделывание отверстий в цилиндрических деталях. Универсальные модели подходят для мелкосерийного мебельного производства. Опрокидываемые варианты рассчитаны на одновременную обработку в нескольких плоскостях. Закрепляемые и скользящие кондукторы наиболее подходят для бытового использования. К тому же последние несовместимы с одношпинделевыми станками.
Жесткие модели ориентированы на проделывание отверстий в предметах с неровной плоскостью вроде труб. В рассматриваемом случае их закрепляют с применением струбцины, но для мебели названный способ не подходит, так как возможна деформация поверхности.
Использование кондукторов упрощает и ускоряет осуществление работ за счет того, что это избавляет от необходимости ручных замеров и расчетов.
Сфера использования
Мебельные кондукторы — это приспособления, без которых не обойдётся ни один мебельщик в процессе работы. Такие устройства позволяют избежать основной проблемы при производстве мебели, а именно вхождения сверла не под тем углом. Если сделать подобную ошибку, то её впоследствии очень сложно исправить или вовсе невозможно. Такое приспособление не только даёт возможность правильно направить сверло при работе, но и позволяет инструменту постоянно держать нужную траекторию (ровную, перпендикулярную или под углом).
Подобные приспособления используются как при проектировании и производстве мебели, так и при сборке, когда есть необходимость проделки отверстий для крепления элементов между собой. Зачастую для таких действий используются кондуктора под комфирматы или шканты, без которых ровные отверстия выполнить невозможно. Также без этого устройства не обойтись при необходимости проделки отверстий под углом или в торце тонкой плиты (особенно важно использовать устройство при работе с ДСП плитами).
При сверлении отверстий при помощи такой конструкции сам процесс происходит быстро и просто. Крепёж позволяет делать работу на любом удалении от края плиты, а также независимо от её ширины.
В мебельной индустрии очень часто используются шканты в качестве крепежей. Но в то же время этот вариант уже существует давно, и их использование требует обязательного наличия при работе сверлильного кондуктора. Единственным условием и в то же время проблемой является тот фактор, что соединяемые детали между собой должны иметь прямой угол при работе. Поэтому подобные элементы должны располагаться точно перпендикулярно друг к другу. При изготовлении отверстий для шкантов и присадке деталей очень трудно будет обойтись без кондуктора.
Мебельное производство — не единственная сфера применения таких приспособлений. Зачастую они могут использоваться для проделки отверстий в трубах и других деталях округлой формы. Специальные устройства позволяют сделать качественные отверстия даже в самых маленьких трубках.
Принцип их работы и габариты могут быть разные. Некоторое узкопрофильные модели лучше купить, чем производить самостоятельно. Но, с другой стороны, цена подобных устройств не маленькая, поэтому это является недостатком, если сравнивать с самодельными моделями.
Преимущества использования
По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.
Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.
Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:
- способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
- давать возможность проделывать несколько отверстий одновременно без ручной разметки;
- заметно повышать качество работы со сверлом.
Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:
- минимальная вероятность деформации;
- сверло направлено максимально четко;
- отсутствие нагрева при работе.
Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.
А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.
Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.
Насадки и направляющие

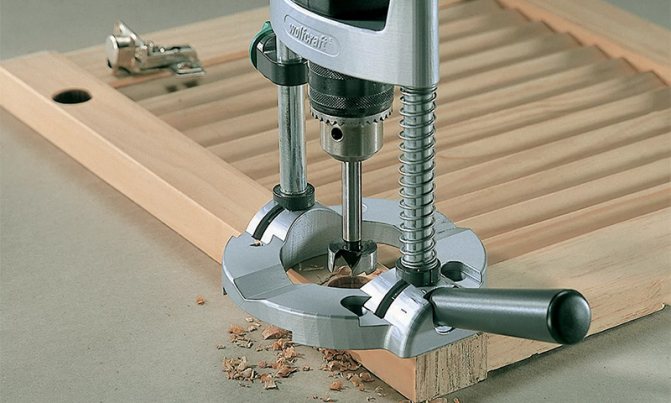

Приспособление KWB для бытовой электродрели позволяет сверлить точно под заданным углом или перпендикулярно. Оно удобно для сверления торца доски или плиты ДСП: просто, практично, многофункционально.
Если установить приспособление вертикально, можно просверлить отверстие под углом в 90 градусов.
Технические данные:
- Для сверления под наклоном есть градуировка 30, 45, 60 градусов. Пользоваться просто: выставить метку по шкале, зафиксировать и сверлить.
- На основании есть два прилива с V-образными канавками, облегчающие сверление труб.
- Для точности сверления в приспособлении предусмотрен ограничитель глубины. Выглядит он в виде кольца с фиксатором, которое устанавливается на стойку.
- Диаметр под шейку электродрели равен 43 мм.
- Зажим винтом с шестигранной головкой и гравером.
- Расстояние от площадки крепления до основания равно 210 мм.
- Диаметр отверстия в основании для выхода сверла — 76 мм.
Назначение и классификация мебельных кондукторов
Назначение кондуктора для сверления отверстий – точно направить сверло в требуемую точку, и обеспечить прямолинейность хода инструмента на протяжении всей глубины получаемого отверстия. В металлообработке такие приспособления известны давно, и часто поставляются вместе со станком. В связи с возросшим количеством закрытых соединений в современных мебельных изделиях, потребность в таких кондукторах специалистам по деревообработке весьма актуальна.
Различают следующие разновидности мебельных кондукторов:
- Накладные, которые не требуют фиксации перед началом применения. Они просты, мобильны, но вынуждают при сверлении пользоваться только одной рукой (если дрель или болгарка не установлены в специальную станину). Изготовить такой кондуктор своими руками легко и просто. Используют их преимущественно при получении отверстий в МДФ- или ДСП-плитах.
- Поворотные, которые снабжаются откидными кронштейнами, и позволяют с одного захода выполнить сверление на двух прилегающих друг к другу плоскостях.
- Кондукторы для сверления отверстий под углом. Узкоспециализированный вариант кондуктора, который предназначен для выполнения отверстий под различными углами. Часто сочетается с накладным исполнением рассматриваемой оснастки.
- Скользящие, при помощи которых можно, не меняя установок выполнить несколько отверстий (в том числе, и в несколько рядов). Более необходимы профессионалам, которым приходится часто выполнять подобные работы. Требуют навыков для грамотного применения.
При достаточной жёсткости кондуктора его можно использовать и для сверления отверстий в изделиях, не имеющих ровной плоскости, например, в трубах. Тогда закрепление кондуктора производят при помощи струбцины (для мебели этот вариант не подходит, из-за опасности деформации поверхности).
Для сверловки труб и деталей цилиндрической формы
В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.
Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.
Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.
Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.
Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.
Сообщества › Сделай Сам › Блог › Инструменты для сборки мебели (личный опыт).
Во вчерашней теме про постройку шкафов очень много людей попросили рассказать о том, с помощью каких инструментов мы с товарищем собирали мебель.
вот с этой интригующей фотки все и началось
Полагаю, что профессионалам это будет неинтересно, а многие так вообще скажут, что шаблоны можно было сделать самим и не тратить деньги. Можно, но не имея опыта, это сложно и долго. Мы пошли по быстрому, нj затратному пути — купили готовые. Однако, я очень благодарен всем, кто прислал мне чертежи своих шаблонов — это очень помогло вникнуть в тему и понять что к чему.
Вообще, как я понял для соединения дсп с помощью конфирматов используют два подхода: 1) Шаблоны для сверления торцевых и лицевых отверстий. Они могут быть и в виде линеек (как Черон) и в виде барабанов. Могут из себя представлять и целые системы, которые крепятся к листу дсп. Но общий смысл в том, что каждый лист рассверливается по одиночке. Возможно, можно и сэкономить время и использовать другой метод. 2) Струбцины для фиксации листов лдсп под нужным углом (как правило 90 градусов) и конфирматное сверло. Плюс этого варианта в том, что за один проход мы получаем сразу обе дырки и можем тут же закрутить конфирмат. Казалось бы, все легко и просто, но теперь попробуйте в квартире совместить под углом панели длиной 2600 и 1200 мм. Тяжело? разбегается? да, и в одиночку никак (не то, что в первом варианте).
Сведем плюсы и минусы каждого варианта. Шаблоны/кондукторы: + Легкость в использовании. + можно работать в одиночку. + не нужно переживать за центровку сверла — как правило шаблоны/кондукторы имеют стальные вставки, которые позволяют сверлить прямо сквозь них. — для работы потребуется несколько штук. — дорого (если покупать). — надо иметь либо чертежи, либо хорошо развитое пространственное мышление, так как каждая деталь сверлится отдельно.
Струбцины и конфирматное сверло: + Быстрота и простота в обращении. + за один «проход» получаем сразу готовые дырки в двух деталях. + недорого. — тяжело работать в одиночку, особенно если детали большие. — проблема с центровкой сверла.
Что выбрать каждый решает для себя сам. Но, скорей всего Вы так же как и мы скомпилируете оба варианта в один =) Например, конфирматное сверло очень удобно при прихватывании «по месту» уже соединенных больших деталей.
Итак, для сборки мебели были куплены шаблоны фирмы Черон (у них есть одноименный сайт). Не сочтите за рекламу, но они смогли грамотно преподнести свой товар — у них на сайте лежат видео, которые помогают получить представление о работе с их изделиями. Ну, и тут на драйве их посоветовали. В итоге решили купить их. И сейчас я расскажу про них и как ими работать.
Начнем с самого простого — шаблона для мебельных ручек. Я купил МШ-22 (96,128,160,192мм), но можно взять и попроще и подешевле (там под 96 и 128 мм). В принципе, можно обойтись и без него, но повторюсь — деталей было очень много, а сборка осуществлялась по вечерам. Те, во главу угла ставилась экономия времени и облегчение условий труда. Работа с этим шаблоном проста: отмечаем середину ручки, прикладываем МШ-22 и отмечаем место крепления с необходимым отступом от края двери (я брал 40 мм).
Затем сверлим отверстия и прикручиваем ручку.
Следующий интересный шаблончик МШ-06, который предназначен для разметки отверстий под мебельную петлю. Купить его можно не только у Черона, но и у других производителей. Не смотря на свою простоту это очень удобная вещь, с которой просто и приятно работать. Начинаем с разметки на двери. Для этого в нужное место прикладываем шаблон и делаем три отметки (красные стрелки). Две боковые будут под шурупы, а средняя является центром отверстия под чашку петли.
Выборку под чашку делаем сверлом Форстнера. В нашем случае потребовалось сверло диаметром 35 мм. На рынке представлена масса вариантов этих изделий на любой кошелек. Я лишь посоветую выбирать такое, у которого центральный шип не очень сильно выступает. В этом плане мне понравилось FESTOOL — у него центральный шип можно регулировать по высоте или убрать вовсе. Почему это так важно? Смотрите, глубина под чашку 12 мм, а толщина лдсп — 16. Те, если центральный шип будет очень большим, то есть риск сделать сквозную дырку и повредить лицевую сторону. Сверло от FESTOOL конечно, продумано, но очень дорого =( Поэтому пришлось прочесать окрестные рынки/оби/леруа. В результате было куплено два сверла Архимедус и какой-то жесточайший китай за 180 руб. Первое оказалось полным дерьмом, а китайчонок на удивление на отлично справился с поставленной задачей.
А вот и результат сверления.
На этом с дверкой заканчиваем и переходим к корпусу. Как уже многие знают дверки бывают вкладными и накладными. Под вкладную дверку размечаем так:
А под накладную так:
Сверлим, крепим на дверку петлю, на корпус ответную часть и навешиваем:
Кстати, на фото выше петля из шкафа с переходом (400-600 мм), те дверь в закрытом положении находится не под 90 градусов, а 108. Для того чтобы повесить такую дверь необходимы специальные петли и регулировочные проставки (на фото серая подложка).
С дверками, пожалуй, все, перейдем к сборке корпуса. Для этого нам потребуются как минимум два шаблона: МК-14 — для лицевых отверстий 7мм МК-01 — для торцевых отверстий 5мм
Хотя, я бы еще добавил МК-02, так была пара мест, где пришлось сначала сверлить 5 мм через МК-01, а потом рассверливать до 7 мм. Работу с ними проиллюстрирую примером соединения цоколя и боковины.
Стрелками отмечено прилегание к плоскости пола.
Для соединения в узкой детали нужно сделать два торцевых отверстия 5 мм, а в большей — два сквозных 7 мм. Торцевые отверстия делаем с помощью шаблона МК-01, прикладывая его к детали как показано на фото
Линия и стрелка указывают на плоскость пола.
Сверлим 5 мм сверлом две дырки на 25 и 75 мм прямо через шаблон. Затем, берем другую деталь (в нашем примере боковину) и сверлим в ней два сквозных отверстия 7 мм с помощью МК-14 на тех же 25 и 75 мм.
Линия и стрелка указывают на плоскость пола.
Получаем вот такие детали, готовые для соединения.
як из икеи!
Берем мебельные конфирматы 7х50 и соединяем детали. Конфирматы советую брать под шестигранник, так как они выдерживают большее усилие при закручивании (под «крест» быстрее разбиваются).
Вот таким образом и собирали все каркасы шкафов: большую часть времени тратили на разметку и сверление. Можно обойтись угольником и линейкой, но гораздо быстрее получается это сделать с помощью шаблонов.
Тут следует упомянуть про конфирматное сверло. Его мы взяли фирмы Архимедус. Ну, вы уже поняли что это тоже говно =) Выдержало оно не более десяти сверлений и развалилось.
Лучше всего его использовать в паре с угловой струбциной
картинко из инета.
А принцип работы с ним понятен по этому фото
За один проход готовое отверстие под конфирмат.
На этом обзор «нестандартного» инструмента, которым мы пользовались можно завершить. Добавлю лишь, что так же нам пригодились: 1) шуруповерт 2) угольник 3) рулетка 4) молоток 5) лобзик 6) отвертки 7) уровень хорошие сверла по дереву 3, 4, 5, 7, 8 мм. 9) бита 4 мм для конфирматов
Готов выслушать конструктивные предложения и критику, ибо «я не волшебник, я только учусь» =)
Всем хорошего инструмента, успехов в начинаниях и главное помните: шуруп, забитый отверткой, держит хуже, чем гвоздь, закрученный молотком; хотя шуруп, закрученный молотком, держит лучше, чем гвоздь, забитый отверткой; НО — шуруп, забитый ГВОЗДЁМ, держит лучше, чем гвоздь, закрученный шурупом; а шуруп, закрученный гвоздем, — лучше, чем гвоздь, забитый шурупом.

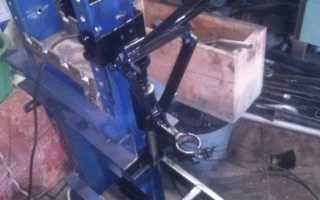

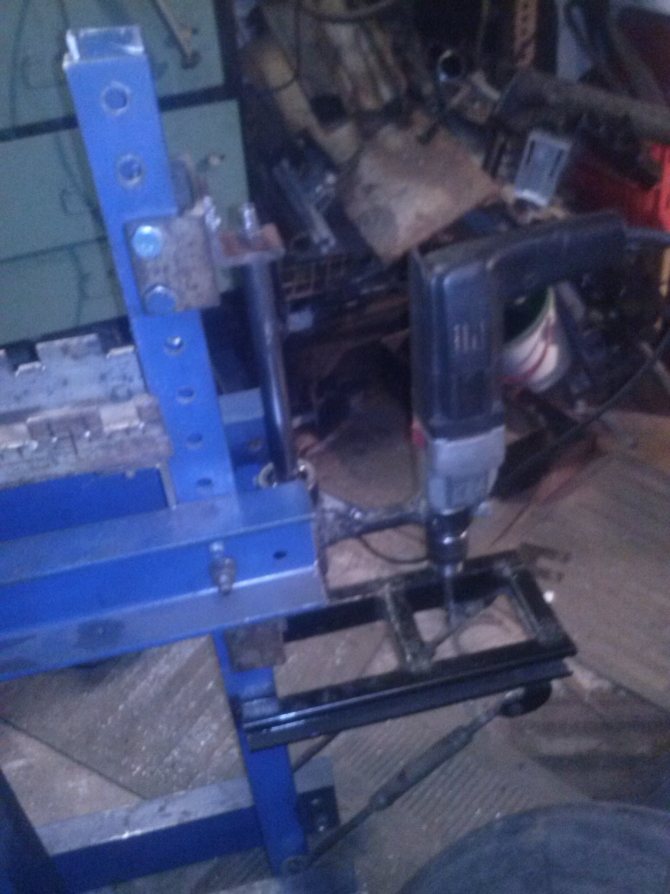

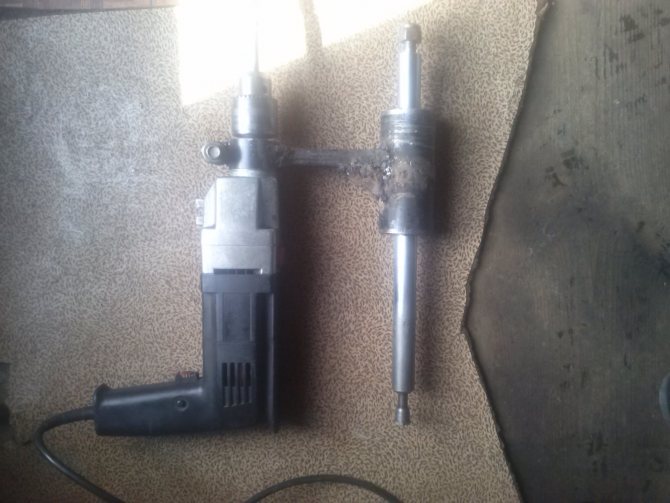

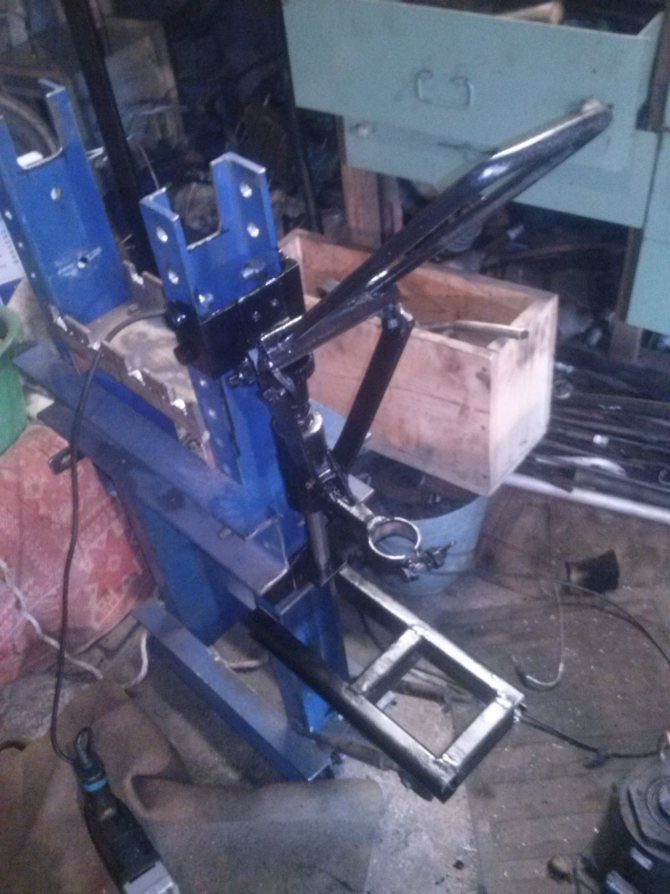

Изготовление устройства в домашних условиях

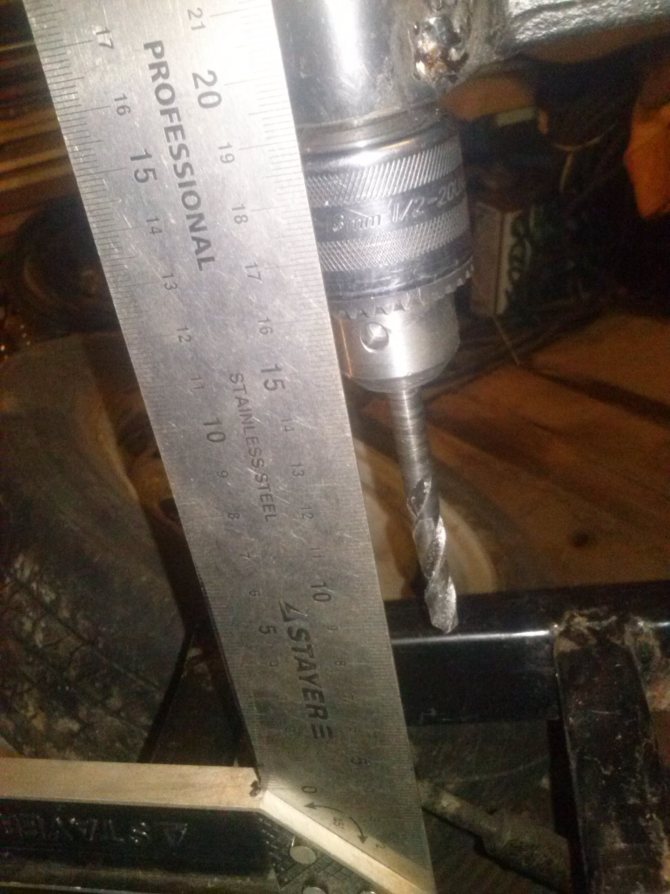

Многие пользователи сетуют на хлипкость конструкции стоек китайского изготовления. С помощью такого приспособления для сверления под прямым углом точности добиться очень трудно. Поэтому умельцы конструируют направляющие для дрели своими руками, делая ставку на надёжность и точность сверления.

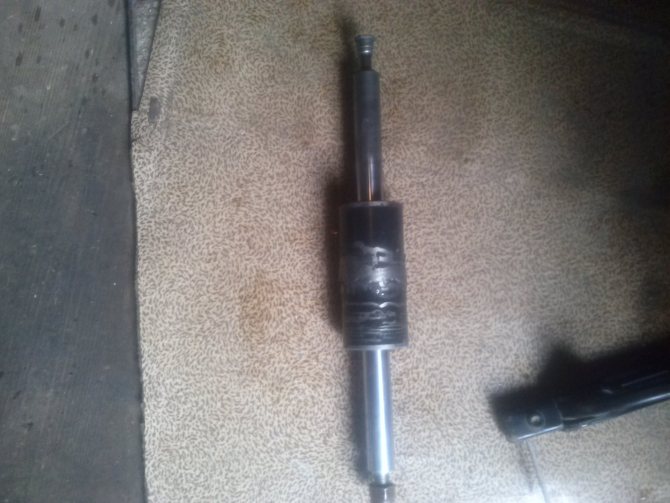

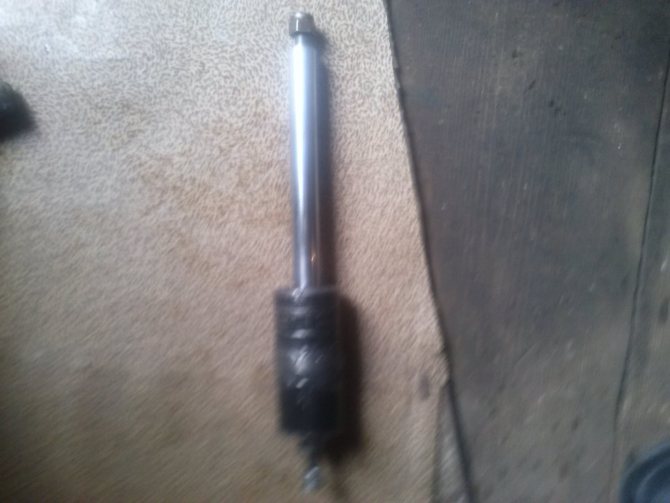

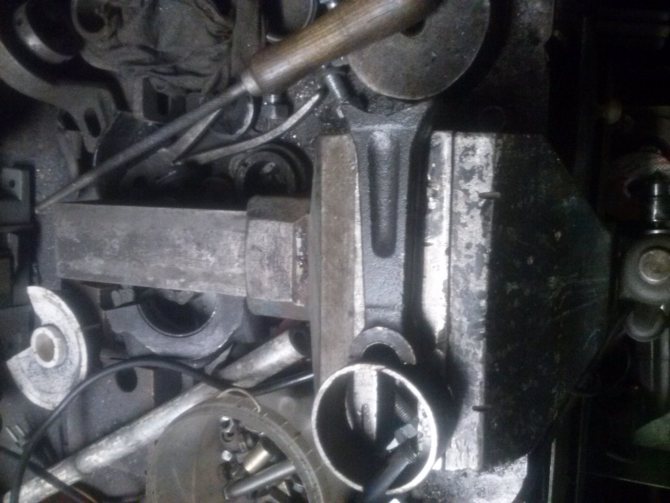

Как и у стандартных изделий, самоделка состоит из стола, стойки, траверсы и штурвала. Основание делают металлическое, одновременно оно является рабочим столом. Для изготовления применяют листы металла толщиной 10 и более миллиметров. В предлагаемой конструкции основание изготовлено из двух швеллеров, сваренных электросваркой в единое целое. Размер стола — 400х320х64 мм. Колонна изготавливается из профильной трубы квадратного сечения размером 25х25 мм и толщиной стенки 1 мм. Длина колонны — 600 мм.
Устройства для вертикального сверления
Для сверления отверстий строго под прямым углом преимущественно используются два типа приспособлений:
- стойки;
- приставки-направляющие.
Стойка представляет собой сверлильное приспособление, основным элементом конструкции которой является несущая станина с направляющим пазом. На прикрепленной к основе втулке закрепляется зажим, с помощью которого надежно фиксируется дрель. Передвижение вниз либо вверх выполняется посредством ручки. Главная особенность таких приспособлений заключается в подборе материалов изготовления и способе закрепления элементов. Всем узлам придается как можно большая жесткость, станина должна обладать высокой стойкостью к нагрузкам.
В магазинах можно выбрать наиболее подходящую профессиональную модель из множества вариантов. Для бытовых целей применяются в основном самодельные фанерные или деревянные приспособления, функциональность которых в большинстве случаев не уступает дорогим металлическим устройствам.
Приставки-направляющие – это упрощенный вариант стоек, относящийся профессионалами к ручным инструментам. Такие устройства мобильны, потому часто используются в быту.
А какими приспособлениями для сверления пользуетесь вы? Покупали ли вы их в магазине или изготавливали самостоятельно? Поделитесь, пожалуйста, своим опытом и секретами в комментариях.
Шаблон для присадки шкантов. Template for additive dowels.
Смотрите куцее видео по четкому сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:
Отверстие под шканты делается сверлом 8 мм. Также, чтоб не просверлить деталь насквозь, его лучше оснастить ограничителем глубины.
В торце сверлим этим же сверлом на глубину до 20 мм. Не будем забывать, что при всех работах дрель может быть строго перпендикулярна плоскости детали.
Естественно, если вы в первый раз в повседневной жизни взяли дрель в руки, у вас получится нет. Но данному занятию достаточно стремительно есть вариант научиться.
Стойка для дрели ДИОЛД СМС-43
Устройство состоит из трёх основных узлов — основание, колонна и траверса для крепления электродрели. Основание и траверса изготовлены из силумина. Поверхность стола и ножки шлифованы за одну установку, то есть они параллельные, что обеспечивает перпендикулярность при сверлении. В основании фрезерованы пазы для крепления тисков. Высота колоны — 50 см, диаметр — 25 мм. Диаметр отверстия под дрель — 43 мм. Для ограничения глубины сверления есть стопорное кольцо. Направляющие для дрели заводского изготовления объединяет:
- тип конструкции;
- эстетичный вид;
- неточность сборки;
- разные поставщики;
- один изготовитель — Китай.
Кондуктор для сверления отверстий
Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.
Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.
С помощью такой оснастки производитель избавлен от следующих проблем:
- Разметка.
- Кернение (точечные углубления в материале под сверло).
- Сверловка с соблюдением перпендикулярности.
Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.
Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.
С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.
Приспособление для сверления отверстий под шканты и конфирматы
Несмотря на то что на сегодняшний день в мебельной промышленности появилось много новой фурнитуры, старый добрый шкант применяется до сих пор. Это объясняется тем, что посредством этого предмета фурнитуры не видны соединения, и это особенно ценно в производстве мебели из натурального дерева.
Как уже говорилось, сверление под шканты создаёт немало проблем мебельщикам, особенно недостаточно квалифицированным.
Для того чтобы мебельные плоскости были идеально состыкованы, необходима точная разметка, а эта оснастка позволяет ускорить работу и довести качество таковой до нужного уровня.
Работа с конфирматами — специальными мебельными винтами — хоть и менее хлопотная, но тоже требует определённых навыков. А учитывая то, сколько нужно разметить и просверлить отверстий, перед тем, как закрутить конфирмат в одном мебельном изделии, такое приспособление в значительной степени ускорит работу, да и её качество тоже.
Простейшие устройства
- Кондуктор двухползунковый. Он позволяет сверлить отверстия в двух смежных (сопрягаемых) деталях. Приспособление сконструировано из двух линеек, которые служат направляющими и соединены с крепёжной планкой. Отверстия, выполненные в ней, дают возможность для установления планки на деталях разной ширины. Перемещаемые по линейкам корпуса (сменные) имеют набор направляющих втулок, где расстояния между ними разные. Кондуктор фиксируется посредством соединительной планки, с противоположной стороны же имеется ограничитель хода, поджимаемый винтом-барашком.
- Кондуктор многопозиционный. Крепится струбцинами. Конструкция позволяет производить вертикальное сверление. Изготовлен он из толстостенного алюминиевого уголка. Поскольку приспособление имеет значительную длину, оно оснащено промежуточным креплением в центре конструкции. Очень удачно применена толстая стенка уголка, что нельзя переоценить в момент накладки приспособления на поверхность детали и при переустановки кондуктора на 90°. Подбор расстояния между втулками осуществляется по самым распространённым величинам, предусмотренным для установки шкантов или конфирматов.
Порядок работы с кондуктором:
- Приспособление фиксируют на обрабатываемой детали.
- Гильзу вставляют в отверстие.
- Сверлят через гильзу.
Виды: выбираем нужный
Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.
Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.
Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.
Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.
