Деревянные перекрытия с утеплением в домах из разных материалов

Чердак это техническая зона завершающая строение. Чердак — техническое помещение, оно редко используется как жилое пространство, здесь может размещаться оборудование необходимое для обеспечения жизнедеятельности дома, прокладываться инженерные сети. Разница температур в жилой зоне и технической должна составлять 3°-4° не более. Поэтому техническое помещение требует утепления.

Выбор материалов для несущей конструкции

С материалом, идущим на устройство деревянных перекрытий, связано множество требований и ограничений, касающихся и качества древесины, и предельных нагрузок, и способов монтажа.

Требования к материалам

Устраиваются такие перекрытия по деревянным балкам, которые принимают на себя всю основную нагрузку и являются несущими элементами, от прочности которых зависит надёжность всей конструкции. Поэтому балки перекрытий должны отвечать следующим требованиям:

• быть изготовленными из лиственницы, сосны или древесины других хвойных пород, обладающих высокой прочностью на изгиб;
• иметь влажность не выше 14%, что достигается камерной сушкой либо в сухом проветриваемом месте в течение года после изготовления;
• не иметь явных дефектов в виде больших глубоких трещин, множества сучков, свилеватости, косослоя и следов гнили.

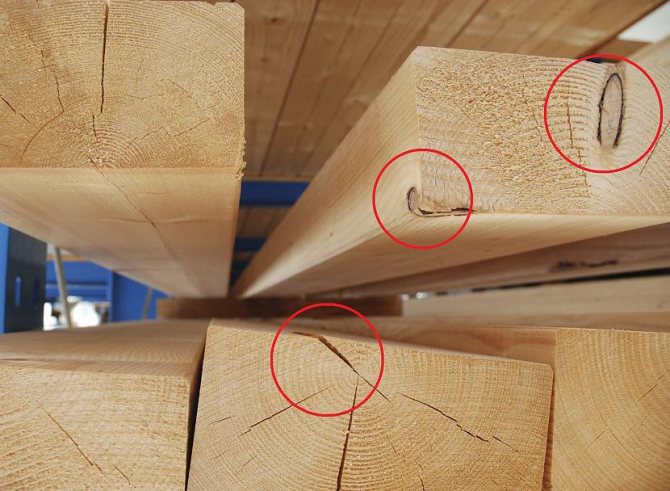

Такие дефекты негативно сказываются на прочности балок Источник metasold.com

Совет! Уберечь дерево от порчи и надолго сохранить его прочностные характеристики поможет обработка антисептиками.

Определение оптимального сечения

Балки или лаги для перекрытий делают из бруса, брёвен или толстых досок, установленных на ребро. Несущая способность каждой балки напрямую зависит от площади поперечного сечения, а всей конструкции – от длины пролётов без опор и шага между соседними балками. Все эти величины связаны между собой. Например, чем больше длина пролёта, тем больше должно быть сечение и меньше расстояние между горизонтальными опорами.

Для определения этих параметров нужно знать суммарную нагрузку, складывающуюся из веса самого перекрытия, отделочных материалов, установленной на этаже мебели и проживающих людей. Конечно, точно рассчитать её невозможно, поэтому при проектировании руководствуются значениями, указанными в строительных нормах и правилах (СНиП 2.01.07-85):

• цокольное и межэтажное перекрытие по деревянным балкам рассчитывается на суммарную нагрузку 350-400 кг/кв.м;
• перекрытия между жилым этажом и мансардой – на 250 кг/кв.м;
• чердачные перекрытия – на 130-150 кг/кв.м.

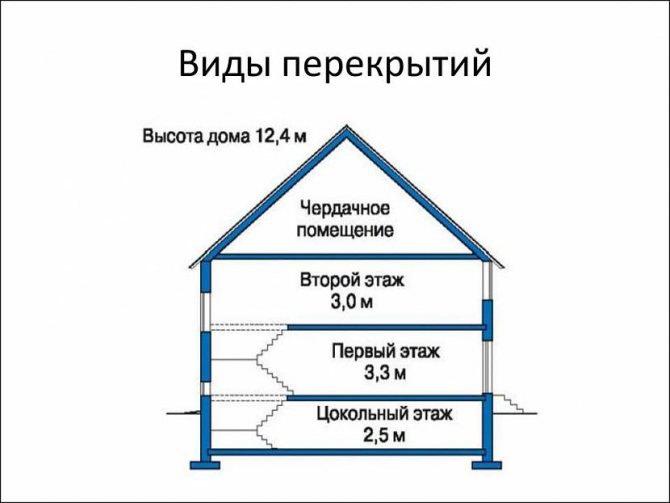

Нагрузка на конструкцию зависит от её вида и использования Источник cf.ppt-online.org В любом случае длина пролёта не должна превышать 6 метров. В противном случае при отсутствии опор в виде несущих стен и перегородок под лаги устанавливают опорные колонны.

Сечение балок в миллиметрах при самостоятельных расчётах подбирается по таблицам. Для межэтажных перекрытий с нагрузкой 400 кг/кв.м. рекомендованы следующие минимальные размеры бруса и бревна:

Сечение бруса

Диаметр бревна

Пароизоляция

Пароизоляционная пленка предохраняет деревянные перекрытия балок от влаги, образующейся в воздухе жилых помещений. Кроме этого, она предохраняет перекрытия от появления плесени и грибка в теплоизоляционном материале.

Несмотря на то, какое сделано чердачное перекрытие, пароизоляция для пола должна образовывать сплошной ковер, не допускающий проникновения конденсата. Особое внимание нужно уделять на стыках со стенами, где большая вероятность проникновения конденсата. Для этого укрывная пленка накладывается внахлест и края ее склеиваются скотчем.

Монтаж несущих балок

Прежде чем делать межэтажное или чердачное перекрытие, необходимо грамотно подготовить материал к монтажу. Дерево – материал живой, и это нужно учитывать. Чтобы оно не гнило, всасывая влагу из опорной поверхности стен, концы балок и места их пересечения с перегородками обмазывают битумом и оборачивают гидроизоляционным материалом (рубероидом, листовой резиной). Торцы при этом оставляют не обработанными и не закрытыми, чтобы не препятствовать испарению влаги.

Совет! Для усиления циркуляции влаги торцы можно срезать под углом около 70 градусов, увеличив площадь испарения.

Гидроизоляция балок в опорных точках Источник i.ytimg.com Смотрите также: Проектами деревянных двухэтажных домов

Но прежде брус обрезают по длине, которая должна быть больше длины пролёта на величину опорной части с обеих сторон. Как правило, она составляет не менее 10-15 см, но зависит от толщины стен и не может превышать 2/3 от этого параметра.

Деревянное перекрытие между этажами монтируется по одной схеме, но есть нюансы, связанные с материалом несущих стен.

На деревянные стены

Крепить балки можно традиционным способом, укладывая их в пазы, вырезанные в тех венцах, уровень которых соответствует потолку нижележащего этажа. Или использовать для их фиксации стальные перфорированные накладки, позволяющие осуществлять надёжное крепление встык без устройства пазов.

При этом выполняются следующие условия:

• Сложив стены до нужного уровня, верхний венец размечают в соответствии с шагом лаг и электрической или бензопилой вырезают в отмеченных местах пазы под их укладку. При этом крайние балки должны располагаться с отступом от стен не менее 5 см, который впоследствии будет заполнен утеплителем для отсечения холодного воздуха снаружи.

Монтаж встык на накладки с отступом от параллельной стены Источник мастер-севастополь.рф Смотрите также: Специализируются на кровельных материалах

• Первыми укладывают крайние балки, которые служат маяками для промежуточных, поэтому установить их надо на одном уровне и строго горизонтально.
• Чтобы приподнять концы бруса на опорной площадке до нужного уровня, под них подкладывают обрезки пиломатериалов, пропитанные битумом или смолой. Чтобы опустить – углубляют паз, но не подрубают саму балку.
• Торцы не должны упираться в стенку ниши. Между ними оставляют небольшой зазор для свободного испарения влаги, который можно заполнить утеплителем.
• Жёстко фиксировать все элементы несущей конструкции нет необходимости, так как она впоследствии свяжется дощатым настилом. Достаточно крепления элементов через каждые 2-3 ряда. Оно осуществляется металлическими скобами, уголками, анкерными болтами или деревянными нагелями.

Воздухопроницаемость

Указанная норма перепада температуры зависит от воздухопроницаемости, которой характеризуется чердачное перекрытие. Этот показатель зависит от плотности укладки материалов. Для устранения прохождения воздуха через перекрытия применяется специальная технология. Это также позволяет предотвратить механические повреждения слоя теплоизоляции.

Для устранения эффекта проникновение воздушных потоков сквозь элементы перекрытия, необходимо применять специальный материал. Причем в процессе работы мастер обязательно должен предотвращать появление холодных зон. Они возникают из-за отличия теплового сопротивления балок и заполнителя между ними. У деревянных перекрытий оно значительно ниже.

Поэтому балочные элементы утепляются по всей поверхности. Иначе конечный результат будет неудовлетворительным.

Видео описание

Обратите внимание! В случае с деревянными стенами гидроизоляция не требуется.

На кирпичные и бетонные стены

В каменных стенах ниши создают в процессе их кладки или заливки, так как потом сделать это будет сложно. Их размеры делают такими, чтобы вокруг опорной части бруса оставались вентиляционные зазоры около 50 мм, исключающие образование конденсата и намокание древесины. Их после окончания монтажа заполняют утеплителем.

Глубина опорной ниши не должна превышать 2/3 толщины стены. Её дно застилают рубероидом или листовой резиной для дополнительной гидроизоляции. В остальном технология монтажа аналогична описанной выше.

Кладку стен следующего этажа продолжают после установки лаг Источник lestnitsygid.ru

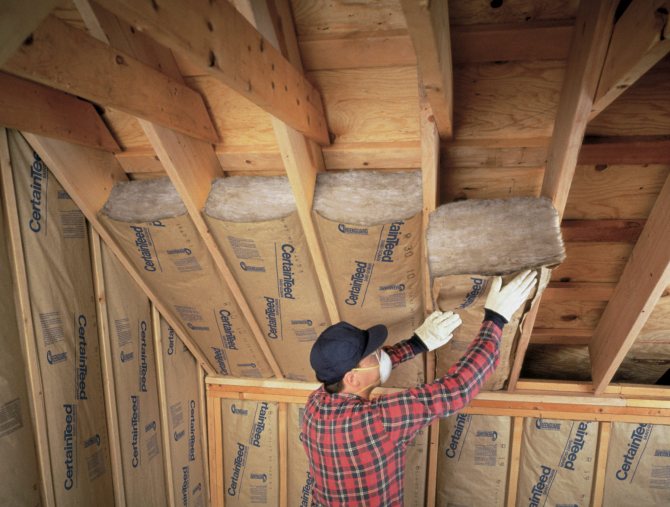

Технология утепления

Для правильного нанесения утеплителя следует соблюдать пошаговую инструкцию:

Шаг № 1. Произвести осмотр и при обнаружении дефектов, устранить их. Обработать доски и брус антисептиками и фунгицидами.

Шаг № 2. Выложить пароизоляционный материал, все просветы заклеить монтажной лентой.

Шаг № 3. В проемы деревянных перекрытий на полу выложить (насыпать) утеплитель.

Шаг № 4. Особое внимание уделить стыкам между плитами изоляционного материала. При необходимости нанести утеплитель дополнительно.

Шаг № 5. С напуском уложить гидроизоляционную пленку, стыки скрепить монтажной лентой.

Шаг № 6. Отдельно установить утеплитель на вентиляционный канал, трубы дымохода в виде базальтовой ваты, перлита, а сверху желательно установить специальный гофр.

Монтаж перекрытий

Установив несущий каркас, его обшивают сверху и снизу, формируя пол верхнего этажа и потолок нижнего. Конструкции настилов могут быть разными, а технология их сооружения зависит от вида и назначения перекрытий:

• Чердачное перекрытие по деревянным балкам требует обязательного утепления, если чердак нежилой, так как до 30% тепла при отсутствии такой изоляции уходит из дома именно через него. При этом устройство пола здесь не обязательно.
• Теплоизоляция нужна и цокольным перекрытиям при отсутствии отапливаемого подвала. Причём утеплитель снизу необходимо защитить от влаги слоем гидроизоляции. Если подвал или цоколь отапливается, такое перекрытие считается межэтажным.
• Межэтажные перекрытия больше нуждаются в звукоизоляции, устройстве пола и потолка с соответствующей помещениям отделкой.

Самый простой является конструкция межэтажного перекрытия, в которой балки выполняют функцию лаг для напольного покрытия.

Утеплитель здесь является звукоизолирующим материалом Источник tvoygarazh.ru

Гидроизоляция чердака

После того, как межэтажный пирог готов, смонтирован пол, следует подумать о гидроизоляции холодного помещения чердака. Некоторые советуют вовсе отказаться от неё, но всё же, проложить слой гидроизоляционного материала под кровлю не помешает. Чтобы не было протечек, конденсата следует устанавливать диффузионные мембраны. Не будет попадания снега, дождя, которые значительно снижают теплоизоляционные свойства чердака. Особенно нужна гидроизоляция, если в качестве кровельного материала используют профнастил.

Видео описание

Если есть желание не прятать балки, а использовать их в качестве декора потолка, то к ним по всей длине посередине или вровень с верхней гранью подшиваются черепные бруски, к которым крепится подшивка потолка.

Черепные бруски, закреплённые вровень с нижней поверхностью лаг, позволяют выполнить и качественное утепление перекрытия первого этажа дома без отапливаемого подвала. На них между балками укладывается накат из обрезной доски, обработанной антисептиком, затем слой гидроизоляции, утеплитель, пароизоляция и настил для пола.

Схема утеплённого перекрытия 1 этажа Источник k-dom74.ru

Зашивать перекрытия можно как досками, так и любыми листовыми материалами: плитами ОСП, ДСП, фанерой.

Теплоизоляция изнутри жилой комнаты

Устройство потолка в частном доме с холодным чердаком и утеплением изнутри выполняется гораздо реже, так как работы сопровождаются рядом недостатков:

• понижается уровень потолка;
• проведение работ по теплоизоляции нарушает отделку, если она уже выполнена, и требует последующего ее ремонта;
• не все теплоизоляционные материалы полезны и экологически безопасны, что приводит либо к удорожанию стоимости работ, либо к снижению комфорта проживания. По этой причине не рекомендуется использование минеральной ваты. Кроме того, всегда рекомендуется оставлять вентиляционный зазор между теплоизоляционным материалом и отделочным.

Выполнение теплоизоляции изнутри достаточно часто производят параллельно с устройством подвесных потолков.

Одним из наиболее распространенных способов утепления изнутри является вариант с использованием экструдированного пенополистирола (пеноплекса):

• сначала устанавливается обрешетка, на которую впоследствии будет крепиться гипсокартон. Толщина бруса обрешетки при этом должна быть на 2-3 мм больше толщины утеплителя, а шаг обрешетки – на 1-2 мм меньше ширины пеноплекса;
• после этого происходит закрепление утеплителя между брусками обрешетки с дополнительным креплением дюбелями к потолку;
• в качестве финишной отделки подвесного потолка крепится гипсокартон или натяжной потолок.

Существует множество других возможных способов теплоизоляции потолка, но при всем различии применяемых технологий и материалов, основные принципы должны соответствовать приведенным выше.

Заключение

Устройство холодного чердака при грамотном выполнении работ и соблюдении требований технологии является эффективным и целесообразным конструктивным решением.
