Как крепить конек на металлочерепицу – варианты и правила крепления на крыше

Конёк для металлочерепицы – важный элемент декора, имеющий незаменимую практическую ценность: предохранение кровли и материала под ней от осадков, термоизоляция и вентиляция крыши. Также этим термином называют деревянный брус, скрепляющий скаты на стыке. Однако, сегодня мы рассмотрим первый вариант – покрытие для устранения зазора между металлочерепицами. Монтаж любого конька на металлочерепицу – едва ли не конечный этап в строительстве крыши. Но при этом достаточно ответственный, ведь от правильной установки зависит сохранность всей крыши.

Виды коньков на металлочерепицу

На сегодняшний день самым популярным кровельным материалом является металлочерепица. Если посмотреть на данный кровельный материал, то можно заметить, что он имеет большое количество сходств с черепицей. Особенностью является то, что для производства первого варианта используют листовую профилированную сталь, на которую наносят специальный полимерный слой. В местах стыков кровельных скатов в процессе осуществления монтажных работ рекомендуется устанавливать специальную металлическую планку.

Выбирая подходящий вариант, стоит учитывать, что необязательно конек для металлочерепицы будет полукруглый – форма может быть совершенно любой. На сегодняшний день выделяют следующие популярные модели коньков для металлочерепицы:

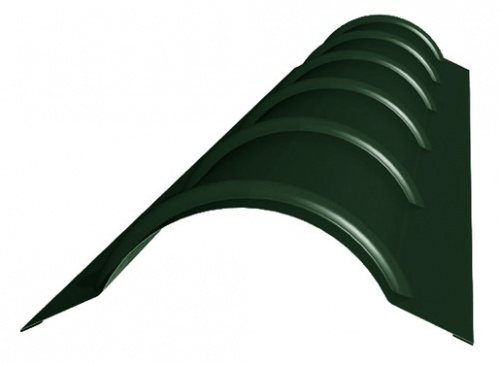

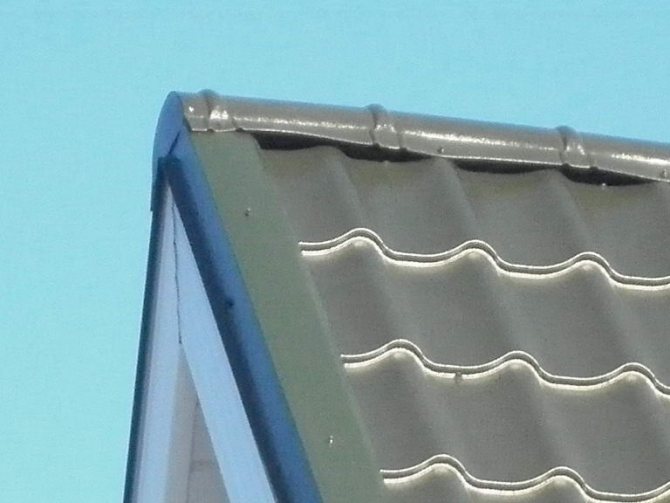

1. Полукруглые изделия – данный вариант используют преимущественно в тех случаях, когда требуется оформить ребро, находящееся на верхней части ската крыши. Если присмотреться, то можно заметить, что полукруглые коньки, предназначенные для кровли из металлочерепицы, с внутренних сторон оборваны примерно на 1,5-2 см. Именно по этой причине рекомендуется использовать специальные заглушки, которые устанавливают с торцевой стороны. Благодаря таким заглушкам кровля из металлочерепицы приобретает законченный внешний вид.



2. Прямые изделия – подобные варианты отлично подойдут для любых крыш, независимо от вида. Если сравнивать стоимость данного конька с предыдущей моделью, то она будет намного меньше. Однако не стоит забывать, что при низкой стоимости внешний вид такого конька так же будет уступать.
3. Декоративные коньки – как показывает практика, такие модели небольшие, они довольно узкие и в большинстве случаев их используют для красоты, а не для выполнения определенных функций. Отдавая предпочтение подобным конькам, стоит брать во внимание тот факт, что под них легко могут проникнуть атмосферные осадки, пыль и грязь.



4. Коньки в виде буквы Т и У – форма таких моделей изогнутая, при этом концы изделий могут быть прямыми либо щипковыми. Такие коньки для обустройства крыши из металлочерепицы используют преимущественно для того, чтобы скрепить между собой несколько кровельных материалов.

Перед тем как выбрать конек, рекомендуется предварительно оценить размер кровли. Например, если скат крыши будет небольшой, то отличным вариантом будет выбор декоративного конька. Обусловлено это тем, что широкие и массивные изделия будут смотреться неестественно.

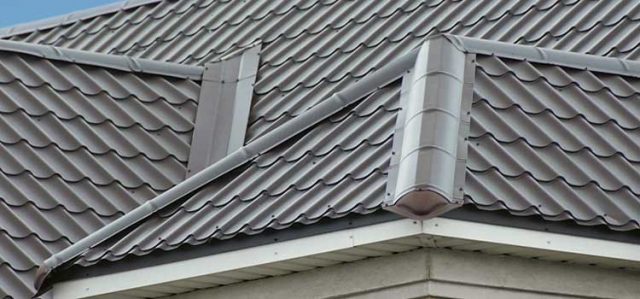

Совет! Перед тем как установить конек на вальмовой крыше из металлочерепицы, рекомендуется предварительно осуществить соответствующие расчеты.

Что такое кровельный конек и зачем он нужен?

Под термином «кровельный конек» подразумевается верхний элемент кровли, устанавливаемый по ребру пересечения скатов.

Для металлочерепичной крыши выпускают коньки из металлической полосы в виде наружного уголка. На его кромках выполняют отбортовку (металл загибают внутрь конструкции по 1,5 см с обеих сторон) для исключения просачивания влаги под конек. Толщина стенок конька (металлического листа) обычно составляет 1,5 мм, реже встречаются конструкции с толщиной металла до 2,5 мм.

Главное назначение коньковой детали состоит в перекрытии зазора между скатами. Это обеспечивает защиту от попадания в подкровельное пространство атмосферной влаги, мусора, насекомых. Также перекрытие стыка выполняет декоративную функцию, то есть делает кровельное покрытие завершенным и гармоничным.

Ко всему прочему коньковая планка, установленная правильно, становится залогом качественной подкровельной вентиляции. Так как, благодаря профилю металлочерепицы, между ею и плоскостями конька образуются конструктивные зазоры, через них становится возможным выход воздуха из подкровельного пространства.

Какой конек лучше на металлочерепицу

На сегодняшний день в продаже можно найти не только вентилируемый конек для металлочерепицы, но и изделия, которые отличаются по форме и размеру. Довольно сложно дать однозначный ответ относительно того, какой конек для кровли лучше. Каждый вариант обладает определенными преимуществами, недостатками, особенностями, изучив которые, каждый потребитель принимает решение о покупке. Несмотря на то что популярностью пользуется плоский конек для металлочерепицы, это совершенно не означает, что полукруглые модели не заслуживают внимания.

Расчёт высоты конька крыши

Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.

Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:

• длина основания перевода между опорными точками стропильных ног;
• угол наклона между стропильной ногой и переводом;
• таблица значений тригонометрических функций.

Высота конька определяется соотношением: H = L : 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5 : 2 х 0,83 = 2,08 метра.

Высота конька определяется по формуле H = L : 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла

Расчёт высоты конька мансардной крыши

Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.

Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).

Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения

Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.

Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.

Размеры конька для металлочерепицы

Для того чтобы понять, какого размера нужен конек на крышу из металлочерепицы, потребуется осуществить некоторые расчеты. Выяснить, какой высоты требуется конек для обустройства кровли из металлочерепицы можно по следующей формуле:

Н = 0,5 * В * К

В данном случае:

• В – ширина жилого строения;
• К – коэффициент, который полностью зависит от угла наклона ската.

Для того чтобы узнать конкретное значение, имеется возможность воспользоваться специальной таблицей. Например, если наклон кровли составляет 5 градусов, то коэффициент составит 0,08, а при наклоне в 45 градусов его показатель будет равен 1.

Таким образом, если ширина дома будет 6 м, а угол наклона кровли 35 градусов, то можно подставить значения в формулу и получить следующее:

Н = 0,5 * 6 * 0,79

Таким образом, высота конька в данном случае должна составлять 2,37 м.

При необходимости можно рассчитать и количество необходимых планок. В таком случае может быть использована следующая формула:

N = Lc / (Ln – 10)

В данном случае:

• Lc – длина ската кровли;
• Ln – длина используемой планки;
• 10 – размер нахлеста, который измеряется в мм (данный показатель считается оптимальным).

В некоторых случаях допускается нахлест в 5 мм, но это случается крайне редко. В процессе выбора коньковой планки рекомендуется отдавать предпочтение тем изделиям, ширина которых от 15 см и больше. Данный выбор обусловлен тем, что если параметры будут меньше, то конек после установки на крышу из металлочерепицы не сможет справляться со своими обязанностями в полной мере.

Внимание! Независимо от размера, не стоит забывать про использование заглушек на конек металлочерепицы.

Разновидности

Виды коньковых элементов

Коньковые планки, применяемые при устройстве кровли, могут быть нескольких разновидностей, в зависимости от их формы и материала изготовления. Современный строительный рынок предлагает широкое разнообразие таких конструкционных элементов.

Металлический конек крыши

Коньковый комплект можно подобрать или изготовить для любого кровельного покрытия:

• оцинкованной или/и окрашенной стали;
• керамического состава;
• битумного материала;
• асбестоцементных изделий;
• пластика.

Керамический

Обычно коньковый профиль подбирается из того же материала, что и сама кровля. Крыша, в этом случае, выглядит гармонично и эстетично. Формы конька могут быть самые разные, это зависит от архитектурной стилистики здания.

Коньковая планка для металлочерепицы

Коньковая планка при обустройстве кровли играет довольно большое значение. Осуществляя монтаж коньковой планки металлочерепицы, стоит брать во внимание то, что подобные элементы обеспечивают надежный уровень защиты подкровельного пространства от проникновения природных осадков.

На сегодняшний день существуют следующие популярные модели планок:

• карнизная – установка осуществляется на нижнем скате кровли, такая модель способствует оттоку дождевой воды;
• торцевая – довольно важный элемент, который обеспечивает защиту боковых скатов от проникновения влаги и сильных порывов ветра;
• нижняя ендова – необходимый вид планки, если планируется обустройство сложной кровли из металлочерепицы, в данном случае происходит закрытие внутренних углов;
• конек – элемент, используемый для защиты верхнего стыка крыши от проникновения природных осадков.

Все элементы имеют большое значение в обустройстве кровли, поэтому пренебрегать ими не рекомендуется.

Совет! При необходимости можно использовать аэроконек для металлочерепицы.

Дополнительные материалы

Во-первых, нам понадобится уплотнитель, заполняющий всё пустое пространство между планками металлочерепицы и деревянным брусом.

Выделяют три основных типа: универсальный, профильный и саморасширяющийся.

Первый рассчитан на стойкую защиту, достаточную вентиляцию и фильтрацию пыли, мелкого сора, Второй – когда важнее вентиляция, чем защита от влаги. Третий актуален в местностях, где постоянно выпадают осадки. Как правильно выбрать уплотнитель под металлочерепицу? Всё зависит от местности, рекомендаций производителя, а также личных предпочтений. Главное правило – на уплотнителе не стоит экономить.

Во-вторых, коньковая лента – элемент гидроизоляции. Смонтированный конёк каждодневно испытывает перепады температуры и, как следствие, накопление влаги в своей полости.

В-третьих, вентиляционная планка. Основное назначение – создание сквозного пространства для вентиляции крыши.

Уплотнитель под конек металлочерепицы

Для укладки конька на металлочерепицу можно использовать несколько видов уплотнителей. Среди них стоит выделить следующие разновидности:

• универсальные;
• фигурные;
• профильные;
• самоклеющиеся;
• саморасширяющиеся.

Каждый вариант хорош по-своему, в результате чего перед покупкой рекомендуется предварительно изучить особенности каждого уплотнителя.

Причины

Место стыка между двумя скатами называется коньковым соединением. Как бы хорошо ни был осуществлен монтаж металлочерепицы, между листами все равно останутся небольшие щели и зазоры. Выглядит это не эстетично, и, кроме этого, не заделанный конек приводит к появлению неприятностей в процессе эксплуатации:

1. В щели между листами металлочерепицы часто проникает влага. Дождь и снег просачиваются даже в самые маленькие зазоры, и со временем это приводит к разрушению оцинкованных листов, пирога кровли и каркаса стропил.
2. Проникновение холодного воздуха. Через щели в коньке улетучивается тепло, которое предназначено для обогрева помещения. Эта проблема отражается не только на температуре в доме, но и на бюджете, так как для поддержания тепла приходится расходовать больше топлива.
3. Нарушение вентиляции. Зазоры между скатом и коньком нарушают циркуляцию воздуха и часто приводят к появлению сквозняков, а это негативно влияет на долгосрочность эксплуатации крыши.
4. Шум. При неплотно прилегающем коньке воздушный поток, проникающий в чердачное помещение, разделяется на потоки, из-за чего кровля повреждается и издает громкие хлопающие звуки.

Как установить конек на металлочерепицу

Установка конька на металлочерепицу должна осуществляться по определенному пошаговому алгоритму, который выглядит следующим образом:

1. Стоит учитывать тот факт, что работы по установке конька необходимо выполнять после того, как обустройство кровли жилого помещения подошло к концу. Наращивать необходимые элементы рекомендуется в противоположном направлении относительно ветра.
2. При обустройстве обрешетки на кровле потребуется внести некоторые дополнения. А именно, на самой верхней части конструкции потребуется установить подконьковые доски. Если сравнивать с основным материалом, то данные доски, как правило, должны быть примерно на 15 мм больше. Благодаря такому подходу после монтажа конька на крыше из металлочерепицы нижняя торцевая планка не просядет.
3. Все зазоры под коньковыми планками на соседних скатах не должны быть меньше 7 см и больше 10 см. Такого расстояния, судя по отзывам специалистов, будет вполне достаточно, чтобы обеспечить полноценную вентиляцию. Крепление конька на крышу из металлочерепицы рекомендуется осуществлять строго по инструкции, которую прикладывает производитель при покупке готовой продукции.

Как уже говорилось выше, форма коньков может отличаться, в результате чего принцип монтажных работ будет иметь также некоторые отличия. А именно:

• для прямых изделий требуется наличие дополнительного слоя уплотнителя и гидроизоляции, кроме этого, стоит учитывать также и уклон полки – она обязательно должна находиться под таким же углом, что и скат крыши, если данные показатели отличаются, то их следует подогнать;
• несмотря на то что полукруглые изделия при необходимости можно гнуть, в процессе их установки делать этого не стоит, в противном случае уровень герметичности будет довольно плохим.

Как только работы по установке конька на металлочерепицу завершены, рекомендуется с торцевых сторон установить специальные заглушки, которые обрабатывают при помощи герметика – такой подход позволит добиться завершенного вида.

Выбор уплотнителя

Профессиональные кровельщики советуют перед началом работ осмотреть состояние конькового паза. Если монтаж металлочерепицы выполнялся правильно, то в нем не должно быть зазоров толще 20 мм. В противном случае необходимо использовать уплотнитель. Для этого подойдут следующие виды:

• Саморасширяющиеся уплотнителя. Пенополиуретан с добавлением полимеров, придающих ему влагозащитные свойства, под давлением подается и специальной установки или пистолета. За считанные секунды он многократно увеличивается в объеме, занимая все свободное пространство. Полностью застывает Пенополиуретан за пару часов. Это относительно дешевый и быстрый способ герметизации паза.
• Профильные уплотнители. Их изготавливают из вспененного полиэтилена с многоячеистой структурой. Форма профильного уплотнителя повторяет изгибы края металлочерепицы, за счет чего стыки надежно изолируются. Стоимость этого метода заделки стыка гораздо выше, однако, он обеспечивает циркуляцию воздуха за вентиляционных отверстий.

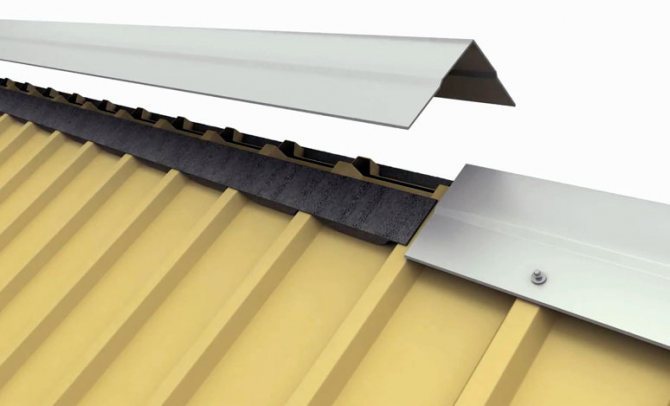

  Конек трехскатной крыши с профильным уплотнителем

• Универсальные. В ту категорию входит минеральная вата на базальтовой основе, льноволокно, стекловата. Чтобы качественно заделать коньковый паз с помощью этих недорогих материалов, потребуется больше времени и сил. Однако, если они остались от утепления крыши, это возможность не тратить деньги на приобретение специализированных видов.

Даже если стык между скатами кажется ровным, его изоляция с помощью уплотнителя перед тем, как начать крепление конька, никогда не будет лишней, ведь от герметичности соединений зависит срок эксплуатации крыши и сохранность внутренней отделки мансарды.

Советы и рекомендации по креплению конька на металлочерепицу

Важно понимать, что в процессе монтажа круглого либо плоского конька на металлочерепицу необходимо придерживаться определенных правил, благодаря которым можно получить желаемый результат:

• первым делом рекомендуется максимально тщательно проверить коньковую ось, а именно, ее расположение – она обязательно должна быть прямолинейной, возможное отклонение может составлять 20 мм, но это нежелательно;
• также стоит заранее подогнать все элементы конструкции, в данном случае углы у планки стоит подогнуть, планку необходимо сгибать до тех пор, пока крепежная полка и наклон ската не совпадут;
• в том случае, если наклон угла составляет 45 градусов, то планку придется согнуть намного сильнее, но больше всего проблем существует с коньками, имеющими круглую форму, обусловлено это тем, что такие изделия в процессе сгибания могут поменять форму, в результате чего используемая заглушка может не подойти по форме;
• устанавливать конек можно с любого торца – это не принципиально, коньковая планка должна находиться на линии стыка ската на уровне любого среза, нахлест конька на металлочерепицу должен быть примерно 10 см;
• используемый уплотнитель обязательно должен быть расположен в пазах конька, фиксация также осуществляется под ним, крепежные элементы начинают устанавливать с центра изделия, после чего максимально тщательно контролируют расположение изделия с обоих концов;
• крепление конька на металлочерепицу должно осуществляться через обрешетку, необходимо использовать саморезы, которые вкручивают через волну металлочерепицы в гребень, иначе деформации избежать не получится, в результате чего внешний вид готовой конструкции будет безнадежно испорчен.

Так как особой популярностью на данный момент пользуются самоклеящиеся вентиляционные ленты, то монтаж этих элементов обязательно должен быть осуществлен до того, как будут уложены коньковые планки.

Особенности монтажа

При монтаже покрытия обязательно оставляется достаточное расстояние между слоями кровельного “пирога”, обеспечивающее свободный доступа воздуха. Технологически оправданной будет установка системы конькового аэратора, оснащенная защитной сеткой от насекомых.

Схема монтажа конька шиферной кровли

Для кровли из шифера или керамической черепицы определяется высота установки кровельного конька. Под него монтируется дополнительная третья опора, значительно продлевающая срок службы этой части конструкции. Ее высота равняется измеренному расстоянию от сопряжения стропил до внутренней части коньковой планки. В соответствии с полученными замерами вырезается доска, равная этой ширине, и крепится к стропилам крыши.

Комплектующие и инструменты

После того как выбран кровельный материал, необходимо купить покрытие для кровли, конек, необходимые комплектующие и элементы для крепежа.

Перечень основных комплектующих конька:

• Коньковая планка.
• Вентиляционный материал (лента).
• Крепеж-держатель для громоотвода.
• Герметик.
• Уплотнитель для конька.

Разумеется, что кроме комплектующих, необходимо заранее подготовить все необходимые инструменты:

• Лестница с выступами для крепления на кровле.
• Уровень.
• Ножницы по металлу или маленькая болгарка.
• Шуруповерт или дрель с головкой под кровельные саморезы.
• Сверла необходимого диаметра.

Последовательность установки

Для того чтобы установить конек, понадобится высокая лестница и несколько помощников, так как выполнить монтаж самостоятельно довольно сложно. Далее нужно убедиться, что расхождение скатов не превышает 1-2 см, иначе устанавливать конек будет проблематично.

При установке уплотнителя не стоит сильно плотно утрамбовывать материал, так как циркуляция воздуха все же должна сохраняться. Достаточно небольшого слоя, ведь зазор все равно будет закрываться полками.

Начинать укладку следует с одной стороны конькового ребра. В процессе укладки помощник должен контролировать, ровно ли лежит полка с другой стороны. После того как вы убедитесь, что конек лежит правильно, его можно зафиксировать при помощи саморезов.

Далее возьмите леску и натяните по нижнему краю полок. По ней вы будете ориентироваться в процессе укладки следующих элементов.

Следующая часть конька должна идти внахлест в 5-7 см, при этом не забывайте выравнивать его по леске. Когда элемент конька установлен, его нужно закрепить с помощью шуруповерта.

После того как все коньковое пространство будет закрыто, необходимо установить заглушки, чтобы придать завершенный вид.
