Системой водяного теплоснабжения оснащаются многие жилые дома. На практике, как после строительства, так и при последующей эксплуатации муниципального жилья, всегда делается опрессовка отопительных систем.
Обычно этим занимаются профессиональные структуры – ЖКХ и подобные организации. А возможна ли опрессовка системы отопления своими руками, к примеру, для владельца частного дома?
Мы поможем вам разобраться в этом вопросе. В статье подробно описан комплекс работ, позволяющих выявить “слабые места” отопительной сети. А также даны практичные рекомендации по проведению испытаний и опрессовки системы разными способами.
Что такое опрессовка системы отопления
Не сложно понять, зачем необходима опрессовка отопительной системы, пользуясь простыми логическими рассуждениями – после монтажа контура специалистами его необходимо проверить на работоспособность перед окончательным расчетом за проведенные работы.
Опрессовкой называют испытания системы отопления методом нагнетания в нее воды или воздуха на определенное время под давлением, превосходящим рабочее в 1,5 – 2 раза. В частных домах проверяются контуры теплообменных радиаторов и теплых полов, коллекторы и запирающая арматура, стыки соединений приборов с трубами, циркуляционные электронасосы, нагревательные котлы и бойлеры.
Таким методом определяют способность материалов оборудования и труб отопления противостоять высокому давлению, а также герметичность всех стыковых соединений – положительный результат при проведении испытаний означает готовность системы отопления к длительному функционированию в безаварийном режиме.
Методы контроля
За давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:
- На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
- В низшей и наивысшей точках системы (для домов в несколько этажей).
- В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.
Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.
Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.
Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос – котел».
Читайте также:
Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.
Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.
Когда производится опрессовка отопления
Испытания на “прочность и плотность” согласно Правилам технической эксплуатации (ПТЭ) тепловых энергоустановок от Министерства энергетики России (п. 9.2.12) проводят в следующих случаях:
- Первичное. В домах коттеджного типа систему испытывают после монтажа перед сдачей в эксплуатацию, диагностические работы проводят до заделки трубопроводов в штробы и заливки теплых полов. Следует отметить, что можно провести повторное гидроиспытание контуров отопления после заделки всех трубопроводов в стены и стяжку – это позволит сохранить дорогостоящие отделочные материалы при обнаружении протечек.
- Периодическое. Гидроиспытания производятся ежегодно по окончании сезона отопления, их целью является предварительная подготовка к эксплуатации тепловых сетей в случае их незапланированного подключения в работу. Перед началом каждого отопительного сезона производится повторная гидравлическая проверка отопительных систем.
- Внеочередное. После проведения ремонта, перед пуском после долгого простоя со сливанием теплового носителя, система нуждается в гидроиспытаниях на герметичность и прочность.
Понятно, что во всех приведенных случаях опрессовка является средством диагностики, позволяющей заранее определить проблемные места и оборудование, которые могут привести к утечке теплоносителя – что значит ремонт и отсутствие обогрева дома в холодное время.
Рис. 3 Пример монтажа систем отопления с водяным контуром теплого пола
Первый запуск отопительного котла
Последовательность действий при первом запуске котла перед стартом отопительного сезона во многом зависит от модели прибора и его типа, но визуальный осмотр ему необходим. Это один из важных этапов, который предшествует окончательному запуску теплоснабжения в доме.
Теплообменник – это наиболее уязвимый узел агрегата. Его проверка — обязательное мероприятие, поскольку во время работы он постоянно подвергается влиянию высоких температур. Одновременно с запуском радиатора, осмотр котла относится к важнейшим задачам подготовительного этапа.
Нормы и правила проведения испытаний
Опрессовка системы отопления осуществляются при плюсовой температуре окружающей среды, проверка при показаниях термометра ниже нуля разрешается лишь в экстренных ситуациях, внутри зданий температурный показатель не должен спускаться ниже +5 С. Система успешно проходит гидравлические испытания, если:
- Не выявлены запотевания сварочных швов, протечки в теплообменных радиаторах, котлах, трубах, арматуре и другом отопительном оборудовании.
- Понижение давления в контуре отопления не превысило 0,2 бар за 5 минут.
- В панельном отоплении понижение напора по показаниям контрольного манометра в 15-ти минутном временном интервале не превзошло 0,1 бар.
- В системах горячего водоснабжения (ГВС) с металлическими трубами допустимое падение напора не превысило 0,5 бар. в 10-ти минутном интервале.
- Для пластиковых труб допустимое снижение давления составило не больше 0,6 бар в первые 30 минут с начала гидроиспытаний, при последующей 2-х часовой проверке понижение напора не превысило значение в 0,2 бар.
- При воздушных испытаниях парового и панельного отопления понижение напора не стало больше 0,1 бар. в первые 5 минут.
Причины падения показателей
Снижение давления теплоносителя в системе отопления может быть обусловлено одной из следующих причин:
Имеют место утечки
Часть рабочей среды может покинуть систему несколькими путями:
- Через трещину в мембране расширительного бачка. Вытекший теплоноситель остается внутри бака, поэтому протечка является скрытой. Для проверки нужно прижать пальцем золотник, через который производится подкачка воздуха в расширительный бачок. Если из него потечет вода – предположение можно считать подтвержденным.
- Через предохранительный клапан при закипании теплоносителя в теплообменнике котла.
- Через микротрещины в приборах (с особенным вниманием нужно отнестись к местам, пораженным ржавчиной) и неплотные соединения.
Из теплоносителя выделился воздух, который затем был удален через автоматический воздухоотводчик
В этом случае давление падает вскоре после заполнения системы. Чтобы не сталкиваться с такими проблемами, воду перед заливкой в отопительный контур следует подвергать деаэрации, которая снижает количество растворенного воздуха в 30 раз. Также очень важно выполнять заполнение медленно, снизу и только холодной водой.
В системе отопления присутствуют алюминиевые радиаторы
Вода, которая контактирует с алюминием, распадается на составляющие: кислород вступает в реакцию с металлом, образуя окисную пленку, а выделившийся при этом водород удаляется через автоматический воздухоотводчик.
Данное явление наблюдается только в новых радиаторах: как только вся поверхность алюминия будет окислена, реакция разложения воды прекратится.
Пользователю нужно будет восполнить недостаток теплоносителя, и бороться с этой неприятностью больше не придется.
Причины резкого возрастания давления
Причин, обуславливающих чрезмерный рост давления, также может быть несколько:
- Закипание теплоносителя в котловом баке (такое иногда происходит в твердотопливных котлах, тепловую мощность которых нельзя уменьшить слишком быстро).
- Образование труднопроходимого участка, например, из-за появления воздушной пробки, зарастания труб накипью или засорения фильтра. Перед таким участком возникает подпор, давление в котором может оказаться слишком большим.
Возможен износ прокладки в подпиточном клапане или его заклинивание, вследствие чего давление в отопительном контуре достигает того же значения, что и в системе водоснабжения.

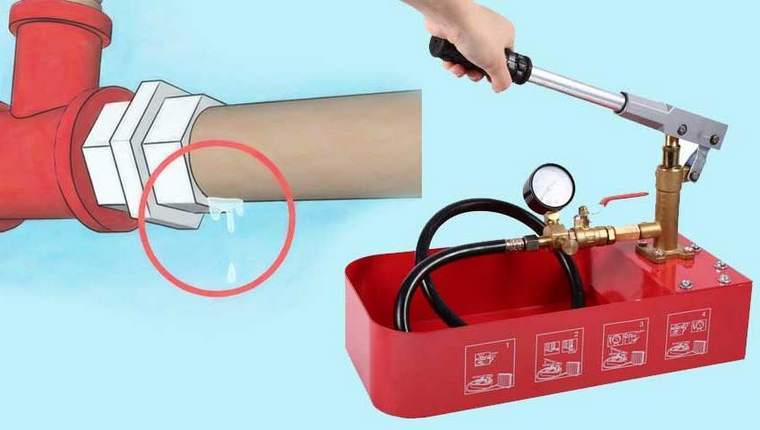

Как производится опрессовка системы отопления
Различают два основных способа напорной проверки систем:

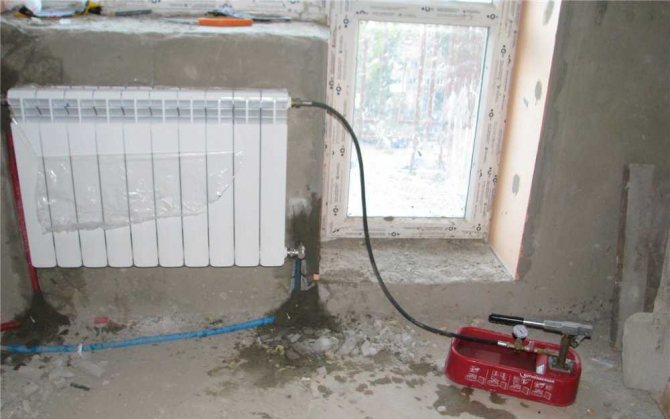

- Опрессовка водой. Основной метод проведения испытаний теплоносящих контуров, вода закачивается в нижнюю часть трубопровода через запорный кран сливного патрубка при помощи автоматического или ручного насоса-опрессовщика. Преимуществом метода является простота обнаружения мест протечек по водным отпечаткам.
- Опрессовка воздухом. Не слишком эффективный метод в связи со сложностью обнаружения протечек, может применяться для проверки отопительного контура в холодное время года, когда использование воды затруднено из-за возможности ее замерзания. Для нагнетания воздуха используется компрессор, который подключается к трубопроводу через специальный переходник. Чтобы обнаружить место утечки, используют слуховые методы, для точной локализации пропускающего воздух соединения применяют мыльный раствор по аналогии с проверкой газовых труб.

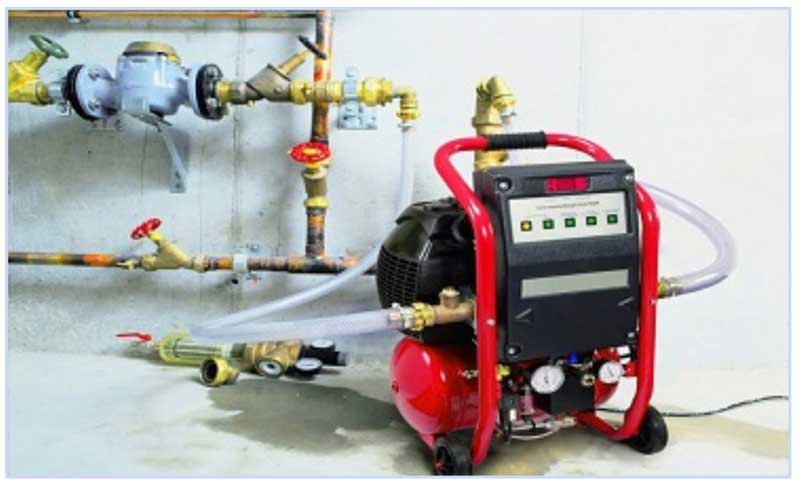

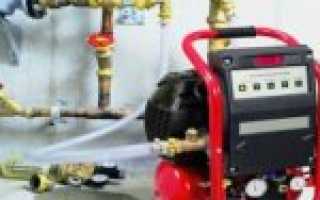

Рис. 5 Опрессовка труб специальным промывочным компрессором
Давление для испытания
Правила опрессовки систем отопления регламентированы ПТЭ теплоустановок от Минэнерго (п.9.2.13) действующих с 1 октября 2003, согласно им испытательное давление в многоквартирном доме не должно быть меньше:
- 1 мПа (10 бар, атм.) в системах горячего водоснабжения дома и отопления с водонагревателями;
- 10 бар (атм.) для контуров панельного и конвекторного отопления;
- 6 бар (атм.) в контуре с радиаторами из чугуна или штампованной стали;
- напора, равного рабочему с добавлением 5 бар (атм.) но не более 10 бар для ГВС;
- давления, которое должно превышать рабочее (устанавливается производителем и указано в технических параметрах на приборы) в 1,5 – 2 раза для отопительных калориферов и обогревательной вентиляции.
Газовый котел
Чтобы жить в доме в условиях комфорта, надо знать, как правильно запустить систему отопления, если воду нагревает газовый котел. Для разных моделей агрегатов последовательность запуска отличается, что связано с различиями в их конструкции.
Это особенно относится к конденсационным приборам, у которых при работе должен правильно формироваться конденсат, ведь без него нагрев вторичного теплообменника невозможен.
Чтобы корректно запустить отопление с газовым котлом, после заполнения системы жидкостью нужно произвести определенные действия:
- Следует открыть находящийся внизу агрегата вентиль, не допускающий поступление жидкости в контуры, так как после окончания отопительного сезона его обычно перекрывают. В результате показания манометра изменяются, а величина давления не может превышать 3-х атмосфер.
- Когда теплоноситель нагрелся, вновь открывают подпиточный кран. С целью удаления оставшихся воздушных пробок задействуют краны Маевского. При проведении данной процедуры давление немного понижается.
- В действительности выполнять запуск радиаторов приходится 2 раза – при заполнении горячей водой и при включении котла.
- Правильность работы агрегата контролируют при помощи значений, появляющихся на приборной панели.
Если точно придерживаться инструкции по запуску системы отопления, в ней будет поддерживаться стабильная температура без скачков давления в трубопроводах.
Желательно, чтобы первый запуск газового котла проводили сотрудники специализированных сервисных центров по обслуживанию данного отопительного оборудования. Также не помешает знать, что делать если задувает газовый котел ветром, чтобы в случае необходимости решить такую проблему.
Виды испытаний и опрессовки системы
Приведенные выше нормы Министерства энергетики по периодичности и режимам испытаний теплосетей обязательны для государственных организаций и коммунальных служб, в частных домах их соблюдение отнюдь не является обязательным. Опрессовку всегда производят после сдачи системы заказчику перед ее эксплуатацией, дальнейшую проверку обычно проводят не чаще одного раза в 5 лет.

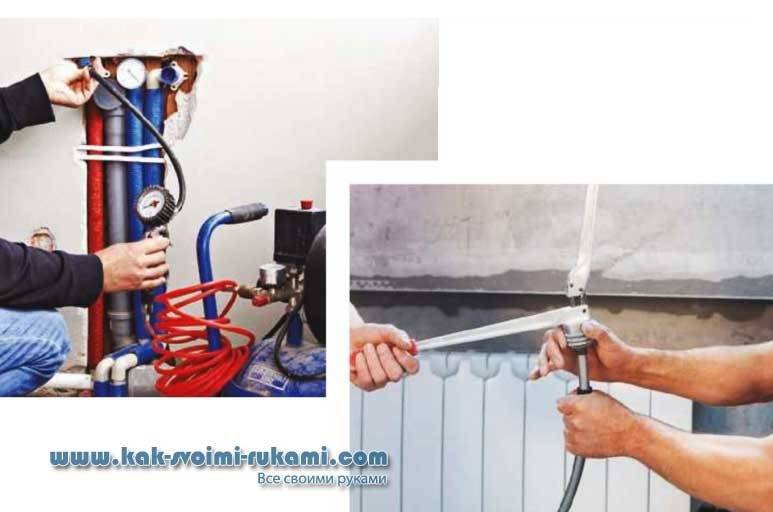

Для проведения испытательных работ не требуются специальные навыки и знания, поэтому их может проделать самостоятельно любой собственник. Для этого нет смысла покупать ручной или электрический опрессовочный агрегат (самая низкая цена ручных аппаратов около 100 у.е.), можно взять напрокат электронный прибор и провести испытания самостоятельно в течение пары часов.
Если нет желания самому производить испытания и позволяют финансовые средства, требуется официальный акт о проведенных работах, сделать опрессовку поможет специализированная фирма, услуги ее специалистов обойдутся при почасовой оплате в сумму от 1000 до 2500 рублей в час.
Рис. 8 Испытания системы в многоквартирном доме
Опрессовка в многоквартирном доме
Опрессовка системы отопления многоквартирного дома проводится для нахождения неисправностей и протечек в арматуре и трубах по завершении сезонного отопления (с середины апреля по май).
-
Читайте также:
При наличии жалоб жильцов на низкую температуру обогрева в своих квартирах предварительно производится расчет радиаторов с их дальнейшей заменой или установкой дополнительных секций при необходимости. Также проверяются все стояки на наличие засоров и осуществляется промывка под напором проблемного стояка и радиаторов теплообменников отдельных квартир или полностью всего контура.
Также выполняется следующие подготовительные работы:
- Производится осмотр запирающей арматуры в элеваторах, на трубах центральной линии и стояках. На чугунных задвижках меняют сальники в виде уплотнительных шнуров, ставят новые прокладки из паронита между фланцевыми соединениями, заменяют прикипевшие болты. В элеваторных узлах устанавливают другие манометры и отправляет на проверку старые, в термометрах отслеживают уровень масла.
- Визуально обследуют трубы и арматуру на наличие дефектных мест, коррозионных повреждений, свищей, при обнаружении проблемных участков их ремонтируют.
- Проверяется состояние термоизоляции подвальной магистрали и идущих на этажи стояков.
Далее приступают к опрессовочным процедурам, испытание системы проводят с учетом технических параметров размещенных в квартирах радиаторных обогревателей. В соответствии с нормативами, учитывающими рабочие параметры теплообменных радиаторов, для чугунных моделей допустимый максимум давления составляет 6 бар. Если трубы отопления находятся в стенах, максимальный напор теплоносителя не должен подниматься более 10 бар. Таким образом, при чугунных и стальных радиаторах испытательное давление 6 бар, при панельном обогреве – 10 бар.
Рис. 9 Опрессовочная станция
Гидроиспытания проводят в два этапа, вначале проверяют систему в целом, а затем тепловой узел более высоким давлением, проверка системы обычно проводится в следующей последовательности:
- Заполняют теплоносящий контур специальной сетевой водой (имеет низкую жесткость во избежание образования накипи), нагнетая ее электрическим опрессовщиком под нужным давлением (6 или 10 атм.). Для этого в емкость с водой опускают подающий и сливной шланги электрического опрессовщика, а к входному патрубку сети подключают напорный шланг, после чего включают опрессовщик на заранее установленное давление и ожидают заполнения всего контура.
- Отмеряют 30 минутный временной интервал, в течение которого давление не должно понижаться более допустимых норм (приведены выше в ПТЭ), если манометр не показывает уменьшения показаний, опрессовка считается завершенной.
- Падение давления говорит о том, что утечки появляются в различных местах, после их обнаружения сливают воду и устраняют течь, затем контур системы опять наполняют водой и проводят опрессовку повторно.
- Аналогичным образом проверяют вводной узел давлением в 10 атмосфер, по окончании работ вызывается инспектор контролирующей службы для составления акта готовности теплосети многоквартирного дома к отопительному сезону.
Материалы для устранения протечек
Подбор материалов для ремонта поврежденного участка выполняется в зависимости от места утечки и температуры теплоносителя. Все средства должны выдерживать как физические, так и температурные нагрузки. Для ремонта используют следующие материалы:
- резиновый эластичный бинт — применяют для герметизации изогнутых участков или мест расположения фитингов. Бинт сам по себе не способен выдержать большое давление воды в трубах, поэтому после его накручивания необходимо сверху накрутить армирование или затянуть хомут;
- ремонтная лента — подходит для заклеивания труб, выдерживает давление до 35 атмосфер, температурный диапазон от -70 до +370 градусов. Срок службы материала составляет 50 лет;
- хомуты — представляют собой металлические, которые скобы выдерживают давление до 70 атмосфер и температуру более 100 градусов. Хомуты рассчитаны на стандартный диаметр труб, используются только на прямых участках трубопровода;
- двухкомпонентные составы — эпоксидная смола или холодная сварка. Хорошо устраняют течи на изогнутых участках или в труднодоступных местах. Эпоксидную смолу лучше использовать в сочетании с обвязочными материалами (тканью, бинтом и т. д.);
- светоотверждаемый пластик — комплект, который входят жидкий пластик и ультрафиолетовая лампа. Под ее излучением материал полимеризуется и отвердевает. Работает в температурном диапазоне -40 – +150 градусов.
Все эти материалы подходят для капитального ремонта разгерметизации. Если ничего подходящего под рукой нет, то в качестве временных приспособлений подойдут деревянные чопики, цементная обмазка, различные клеевые материалы.
