Механический наддув двигателя своими руками: установка компрессора

В последнее время много стали задавать вопросов про изготовленный мною компрессор.

-Как изготовить? -Где купить? -Сколько дает прибавки? -Как прет? -Продашь?

Хотелось бы сразу ответить на последний вопрос. Нет не продам

. Это мое первое расчитанное и изготовленное, а самое главное испытанное творение. Слишком много оно для меня значит.

А вот про все остальное расскажу. Купить готовый можно на сайте АВТОТУРБО. Многие уже про него наслышаны. Но ценник, забегая вперед, не соответствует настоящей его стоимости. Самыми первыми Были компрессоры фирмы ДИЛИЖАНС, которые имели иное направление вращения крыльчатки, поэтому и устанавливались с правой стороны от двигателя. Вот пример (vk.com/video22070827_104540064) Вот собственно с этого видео и начались мои грезы. В тот момент я был водителем именно 14 модели ваза и кричал всем, что лучше ничего нет (как же я ошибался). Вырос я в деревне, да плюс ко всему отец был инженером, поэтому железок всяких разных было у меня очень много. Но обратил я свое внимание именно на турбины, уж очень они мне понравились еще в детстве. Ну а после увиденного мною видеоролика да и плюс ко всему получаемая на тот момент специальность инженера автомобильного транспорта, подтолкнули на мысль изготовить собственноручно сие чудо.

Ну и пошел процесс по сбору сведений и информации. Анализ доступных мне турбин показал, что лучшим вариантов выходила турбина ТКР-11. Но размеры ее были значительными, что препятствовало ее размещению под капотом. Следующим претендентом стала ТКР-8.5

. На ней собственно я и остановился. Немного нужных нам параметров: -максимальное давление наддува — 0,6 бар -частота вращения ротора — 54000 об/мин (бывают разные варианты от 53 до 62 тыс.об/мин) Давление меня устроило, ибо стоковый мотор может выдержать именно такое давление. Количество оборотов ротора немного насторожило, но в тот момент я знал о существовании керамических подшипников. Думал, что поставлю их и париться не буду. Однако стоимость в 3500 тысячи и проблема в их приобретении отрезвила меня . КАК НАЙТИ БОЛЕЕ БЮДЖЕТНЫЙ ВАРИАНТ?

Решение пришло при внедрении в конструкцию мультипликатора или в простанародии повышающего редуктора. Это позволило превратить 6000 об/мин двигателя в 57000 об/крыльчатки. Ну а какие подшипники использовать? Искал я очень долго, но поиски завершились успехом. А именно- это замечательная итальянская фирма SKF, которая является лидером в данной области. Собственно какие подшипники понадобятся — это SKF 6000 2rsh и SKF 6002 2 rsh

СКФ 6000 выдерживают обороты около 70000 тыс., что очень подходит для ротора, а вот 6002 самое то для промежуточного шкива. Что касается ремней, путем подбора были выбраны ремни фирмы OPTIBELT с размером PJ280 На этом подбор комплектующих закончен далее все перешло к чертежам. Ниже я представил все свои чертежи, но сразу оговариваю тот факт, то что чертежи рабочии и кое что в них изменялось, но совсем не значительно.

Ах да, совсем забыл про вопрос «сколько дает прибавки?». По тепловому расчету двигателя, если брать за основу восьмиклапанный мотор четырки, то мощность увеличилась до 128 лошадей. Но это теория и с практикой это не сочетается. Сразу можно вычеркнуть 7% на раскручивание самого компрессора и тд.

После того как весь агрегат был готов, приступили к испытаниям и вот тут пошли косяки конструирования, точнее изготовления. А именно внутренний подшипник летел только так по причине не правильного допуска обработки. Огромные скорости вращения не прощают ничего. После того как разваливался подшипник, он тянул за собой самую сложную деталь конструкции, а именно вал, который глулся каждый раз при выходе из строя подшипника.

Ну и последний вопрос: «КАК ПРЕТ?» Да супер прет. Честно сказать я много не катался, ибо до сегодняшнего момента я не исправил посадку под подшипник, что не довало мне поездить хотя бы недельку. Но этот приход после 3500 тыс ты не спутаешь не с чем. А звук от него. Заставляет людей оборачиваться, а водителей вводить в ступор.

При установки компрессора на карбюраторный мотор, потребуется топливный насос в большим давлением, использовать лучше электрический фирмы крауф. давление в котором составляет порядка 1 бара. При этом следует проложить обратку.

Собственно это все, что хотел рассказать. Все интересующие вопросы задавайте. Полностью процесс изготовления рассказать не смогу, ибо займет очень много времени.

Загружаю только необходимые фото, остальные есть у меня в БЖ

Турбокомпрессор и принцип его действия

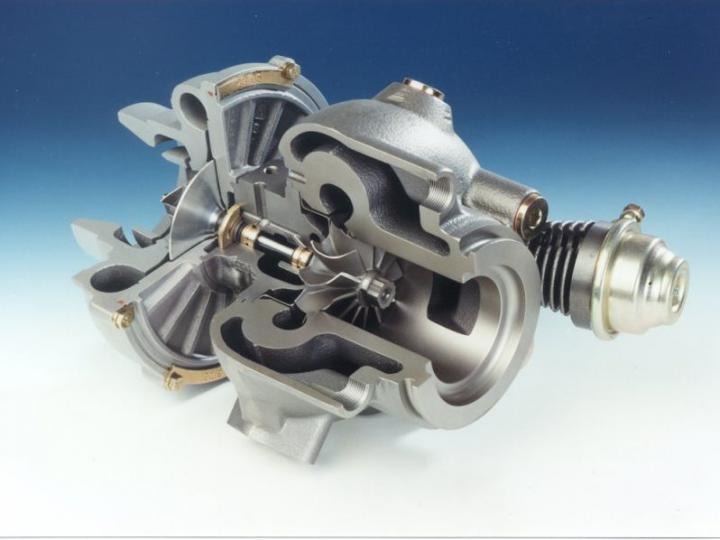

Турбокомпрессор – это сложная конструкция, состоящая из центробежного или осевого компрессора, работающего вместе с турбиной. Он увеличивает КПД автомобиля за счет подачи к цилиндрам большого объема воздуха.

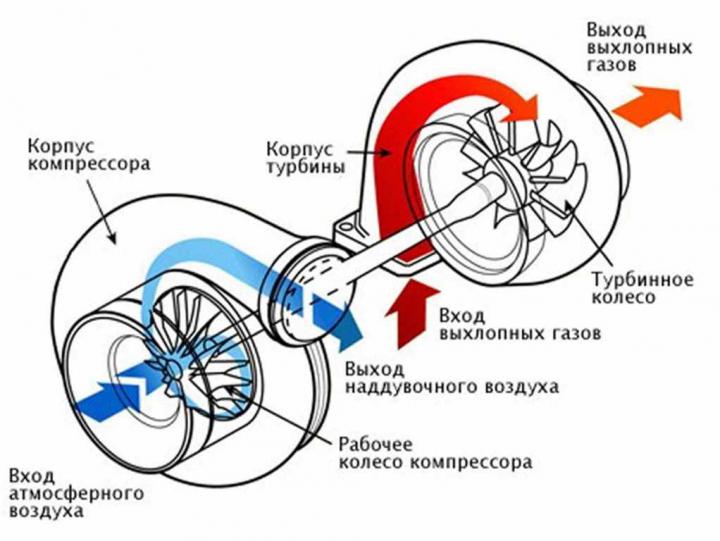

Его действие основывается на следующих этапах:

1. Смесь топлива с воздухом при попадании в мотор сгорает и выходит через выхлопную трубу. Крыльчатка, установленная в начале выпускного коллектора, крепко соединена с крыльчаткой коллектора на впуске.
2. Мощный поток газов, выходящих из двигателя, приводит в действие крыльчатку на выходе. Она в свой черед вращает крыльчатку на впускном коллекторе.
3. Вследствие этого в мотор подается большое количество воздуха и топлива одновременно. Чем больше сгорает топливной массы, тем мощнее становится двигатель. Перед турбокомпрессором и стоит задача поставлять в мотор как можно большее количество воздушной массы для сжигания большого объема топлива. За счет этого достигается повышение мощности.

Вмонтированный турбокомпрессор способен сжигать до 1,6 раза больше горючего, увеличивая на тот же показатель уровень мощности.

Эксплуатируя авто в привычном режиме нагрузки, расход топлива не увеличится. Благодаря улучшению показателей разгона и преодоления подъемов, наблюдается экономия. Расход бензина увеличится при наращивании нагрузки.

Уменьшается износ деталей, а автомобиль получит следующие преимущества:

• время разгона сократится;
• повысится маневренность;
• возрастет грузоперемещение;
• повысится скорость.

Преимущества

По сравнению с системой турбонаддува компрессоры имеют следующие преимущества:

1. Двигатель увеличивает мощность сразу после запуска, потому что привод агрегата соединен с коленвалом ДВС. Турбина выходит на полную мощность только при определенных оборотах двигателя.
2. Двигатель не перегревается, и можно не устанавливать дополнительные вентиляторы.
3. Дополнительное давление достаточно мало, чтобы кардинально менять двигатель. Чаще всего можно ограничиться снижением степени сжатия.

В каких случаях необходимо оборудование турбонаддувом

Многие автовладельцы желают оборудовать свою машину турбокомпрессором для увеличения мощностных характеристик. Современные авто, укомплектованные двигателями с большим количеством лошадиных сил, такой модернизации не требуют.

К такому шагу идут владельцы отечественных машин, не отличающихся особой мощностью. Рационально оборудовать турбокомпрессором малолитражки. Даже незначительный прирост лошадиных сил в их двигателях будет заметен и придаст им лучший разгон, улучшится динамика их работоспособности. Что придаст большей уверенности при обгоне другого транспорта в условиях скоростных трасс.

Что в итоге

Сразу отметим, что установка нагнетателя воздуха вполне возможна своими руками, особенно если речь идет об использовании готового набора под конкретный двигатель. Также с учетом вышесказанного становится понятно, что хотя увеличение мощности двигателя при помощи механического компрессора вполне можно реализовать, при этом ошибочно полагать, что достаточно будет только поставить компрессор, после чего двигатель сразу станет намного мощнее.

Рекомендуем также прочитать статью о том, как форсировать двигатель автомобиля. Из этой статьи вы узнаете о доступном способе получения большей мощности путем увеличения рабочего объема двигателя и доработок отдельных элементов и узлов силового агрегата.

На самом деле, для получения ярко выраженного эффекта силовой агрегат нужно дорабатывать, причем во многих случаях достаточно серьезно (производится расточка блока для увеличения рабочего объема, затем также увеличивается ход поршня путем замены коленвала, самих поршней и шатунов, меняются клапана, распредвалы и т.д.).

Простыми словами, атмосферный мотор сначала максимально форсируется, после чего на него дополнительно «навешивается» механический компрессор. Далее необходимо грамотно настроить такой ДВС. Для авто с карбюратором следует настраивать дозирующую систему, переделок может также потребовать впуск и выпуск. На инжекторных машинах операции схожие, при этом в ЭБУ сначала прописывается тюнинг-прошивка (чип-тюнинг), после чего происходит дополнительная обкатка и коррекция прошивки в режиме онлайн (прямо на ходу).

Единственное, если давление наддува не выше 0.5 бара, штатную систему питания на многих авто можно не модернизировать. Также двигатель в этом случае может и вовсе не нуждаться в глубоком тюнинге. Ресурс «неподготовленного» мотора, само собой, после установки механического компрессора сократится, однако если давление наддува не будет высоким, такой двигатель вполне может нормально проработать достаточно долгий срок.

Турбонагнетатель своими руками

Перед установкой турбокомпрессора на свой автомобиль необходимо определиться с мощностью, которую желаете получить от двигателя.

От правильного выбора турбонаддува зависит конечный результат. Он должен максимально подходить к вашей марке авто. Это повлияет на дальнейший процесс монтажа.

Многих владельцев машин волнует, как сделать турбокомпрессор своими руками и возможно ли это? Для новичка данная процедура будет затруднительной, ведь процесс требует знаний некоторых нюансов.

Возможно, понадобится доработка в механизмах автомобиля перед установкой турбокомпрессора. Ошибки в монтаже повлекут к неисправностям оборудования, что приведет к новым затратам. Поэтому совершать тюнинг самостоятельно нужно аккуратно, придерживаясь следующих правил:

1. Проверьте перед установкой состояние всех важных систем автомобиля. Замените воздушные, масляные фильтры. Смените масло и проверьте исправность патрубков маслопровода. Главное, чтобы в процессе работы турбины туда не попадали частицы грязи и пыли.
2. Проведите диагностику катализатора на наличие неисправностей.
3. Проверьте корпус воздушного фильтра. Он должен быть герметичным.
4. Воздушные патрубки и систему вентиляции картера промойте бензином.
5. Очистите от грязи все каналы подающие воздух, иначе загрязненность повлияет на работу нагнетателя.
6. Заправьте турбину маслом. От его качества зависят работоспособность наддува.
7. Для лучшего рассредоточения его в турбине воспользуйтесь ручным насосом. Повторите манипуляцию неоднократно. После чего масло полностью сливается из агрегата.
8. Установите турбокомпрессор и надежно закрепите его.
9. Для удобства установки демонтируйте теплоэкран, генератор и выпускной коллектор. Спустите с системы жидкость для охлаждения.
10. Слейте все масло. В двигателе высверлите отверстие, установите в него с помощью герметика фитинг. После чего снимите датчик, определяющий температуру масла.
11. Установите адаптер для подачи масла в турбину.
12. Верните назад все детали. Турбину с фитингом соедините шлангом, установите перепускной клапан.
13. Под конец вмонтируйте интеркуллер и выпускной пайпинг.

Как поставить КИТ-комплект на инжектор ВАЗ?

Такой компрессор на данный вид двигателя установить способен даже тот, кто не обладает серьёзных навыков в ремонте автомобиля. Для реализации этой цели понадобится обычный инструмент. Перед тем, как приобрести какой бы то ни было определённый КИТ-комплект лучше всего уточнить, действительно ли он подходит для работы с ВАЗ 2107. Для этого понадобится всего-навсего зайти на тематический форму в сети интернет. В дальнейшем нужно посоветоваться непосредственно с продавцом. Обычно они обладают полноценной информацией, которая будет полезна в процессе монтажа КИТ-комплекта на автомобиль ВАЗ 2107 инжектор. После этого можно начинать сами работы. Для этого компрессор устанавливается на кронштейн. Он входит в состав КИТ-комплекта. Никаких дополнительных сверлений для этого не потребуется, так как все отверстия уже есть в блоке. В дальнейшем всё следует делать по инструкции. Преимуществом КИТ-комплектов является возможность последующей модернизации. То есть при желании можно установить более качественные форсунки, интеркулер, а также перепрошивка и прочее.

Необходимо отметить, что различные типы КИТ-комплектов обладают отличными друг от друга потребностями в навыках для своего монтажа. Именно поэтому так важно ещё до приобретения этой важной детали ознакомиться с тем объёмом работ, который предстоит, дабы не столкнуться с дополнительными сложностями.

Естественно, что и по стоимости, а также по наполнению такие комплекты отличаются очень сильно.

Тест системы на работоспособность.

Для тестирования системы снимите с цилиндров провода под напряжением, и прокрутите двигатель стартером. Если давление масла осталось в пределах нормы, запускайте мотор. Пусть двигатель минут 15 поработает на холостых. Мотор с установленным турбокомпрессором должен пройти обкатку в 1,5 – 2 тысячи километров.

Постарайтесь в этот период не перегружать наддув и мотор. Чтобы агрегат эксплуатировался долгое время без поломок, следите за состоянием фильтров, систем подачи масла и воздуха. Не спешите глушить мотор, пусть пару минут поработает на холостых. Так охладится турбонаддув.

Нагнетатель масла из огнетушителя

По случаю отвозил огнетушители одной организации, чтобы перезарядить. При этом выяснил у одного знакомого, что есть бракованный огнетушитель, который собирают сдать на металлолом.

Этот ущербный огнетушитель и стал началом данного проекта.

Пошаговое описание изготовления нагнетателя:

1

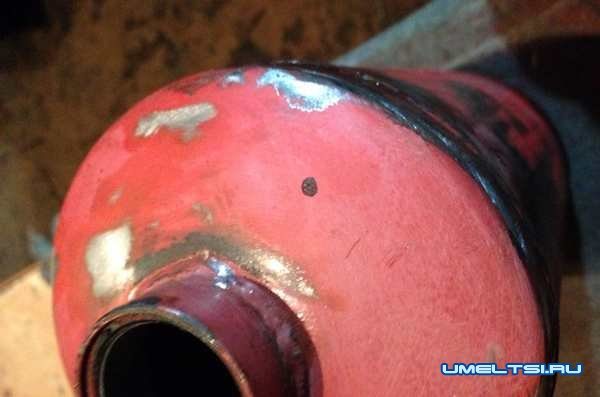

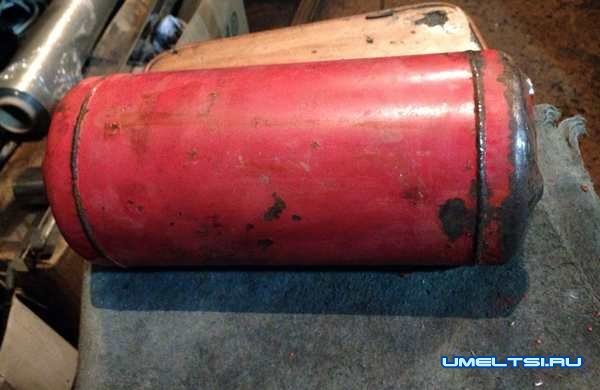

. Сначала нужно взять списанный огнетушитель порошкового типа объемом 2–3 литра, и высвободить его содержимое. 2 . Далее нужно сделать замер заборной трубки ПВХ огнетушителя, учитывая плотно завинченный распылитель. При необходимости обрезаем трубку до нужной длины, аккуратно и точно. 3 . Нужно взять новый стандартный резиновый наконечник на бескамерные диски, где есть золотник.

4

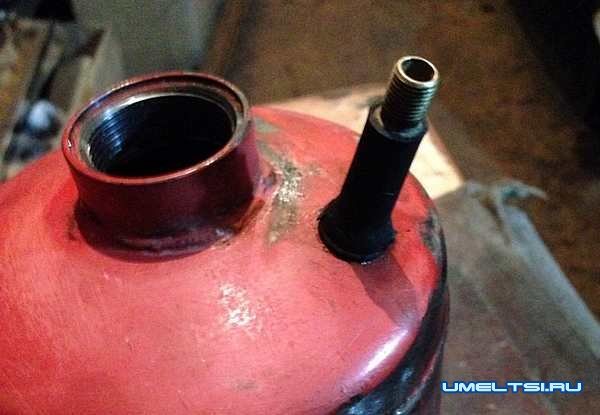

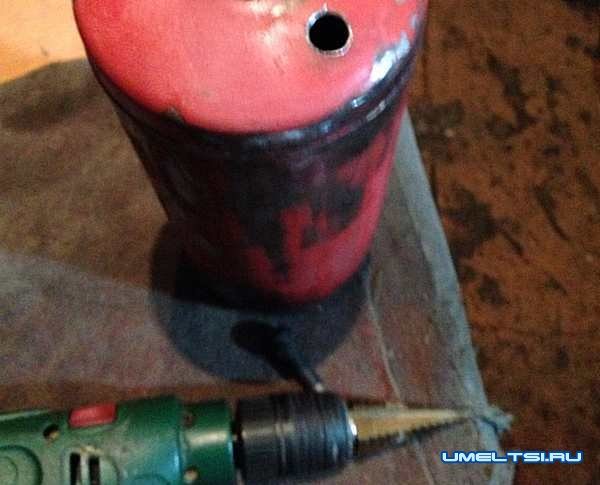

. Приготовим дрель со сверлом, диаметр которого соответствует внутреннему пазу наконечника. 5 . Теперь в боковой части корпуса в прошлом огнетушителя следует просверлить отверстие под резиновый наконечник. 6 . Дальше удаляется металлическая стружка из корпуса огнетушителя, а проделанное отверстие проверяется – есть ли на нем заусеницы. Если есть, берем наждачную бумагу и обрабатываем.

7

. После этого, взяв проволоку, нужно из внутренней части корпуса протянуть резиновый наконечник для бескамерных дисков, который должен пазом плотно сесть в проделанное отверстие. 8 . Приступаем к заливке в баллон трансмиссионного масла.

9

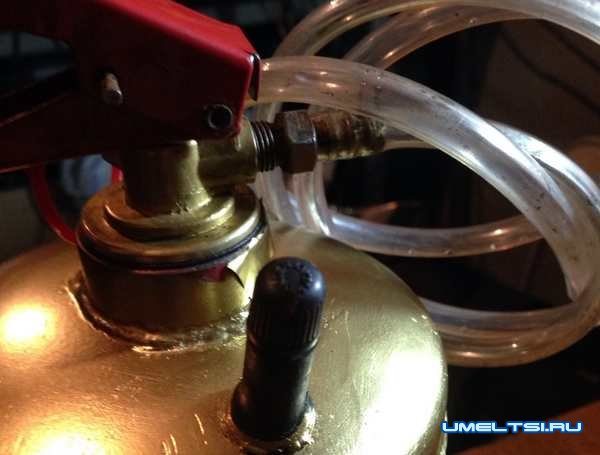

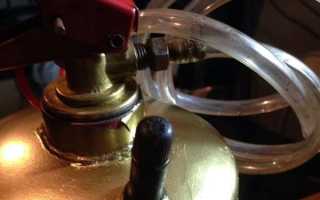

. Теперь нужно собрать нагнетатель и подать в него компрессором давление в 1–2 атмосферы.

10

. Устройство готово к работе. 11 . Приятно проводим время, эксплуатируя нагнетатель, и наслаждаемся полученным результатом.

С этим аппаратом, созданным своими силами, масло больше не будет течь по рукам и одежде.

Турбонаддув – что это?

Исходя из вышеуказанного, вы, наверное, уже успели догадаться, что турбонаддув или турбина – это неплохой способ увеличить мощность двигателя вашего автомобиля, не увеличивая при этом его «аппетит». Теперь давайте разберемся с устройством турбины.

Так выглядит конструкция турбины автомобиля

Хотелось бы отметить, что используя турбину, вы окажете пользу для окружающей среды. Эта польза состоит в том, что работа механизма основывается на использовании выхлопных газов, из которых турбина потребляет энергию.

Попадая на крыльчатку турбины, отработанные газы заставляют ее раскручиваться. Это и приводит в движение располагающиеся на том же валу лопасти компрессора.

К преимуществам турбокомпрессора стоит отнести:

• возможность увеличения мощности двигателя от 25 до 40 процентов;
• оказание пользы для окружающей среды;
• установить агрегат можно практически на любой автомобиль;
• выполнять данную операцию можно без помощи специалистов.

Благодаря вращательным движениям лопастей в цилиндрах двигателя начинает нагнетаться воздух. Это и обогащает топливную смесь под искусственным наддувом. В результате сгорания обогащенного топлива мощность двигателя увеличивается.

Принцип работы турбонагнетателя

Единственным минусом данной системы, кроме ее стоимости, является сильное нагревание, что происходит в результате сгорания большого количества топлива и нагнетаемого кислорода. Результатом такого перегрева может стать и взрыв турбины, но разработчики сумели решить данную проблему. Все оказалось довольно просто – установка интеркуллера на турбокомпрессор, который играет роль обычного радиатора.

Какие преимущества от установки компрессора?

В настоящее время данная автомобильная деталь весьма популярна у тех, кто желает повысить характеристики двигателя на своём ВАЗ 2107. Дело в том, что компрессор способен нагнетать воздух на минимальных оборотах. Это обусловлено тем, что его привод осуществляется непосредственно от коленчатого вала самого двигателя. В результате компрессор может увеличивать количество поставляемого воздуха параллельно нарастанию оборотам карбюратора. Всё это приводит к повышению мощности двигателя.

Компрессор на инжекторный ВАЗ 2107

Плюсы в сравнении с системами турбонаддува

Компрессор обладает большим количеством преимуществ в сравнении с этой автомобильной деталью. Речь идёт о том, что:

• компрессор на ВАЗ не способствует перегреву двигателя в процессе своей деятельности;
• он повышает свою активность вместе с нарастанием оборотов карбюратора;
• при работе компрессора практически никогда не требуется вмешательства извне.

Последний пункт весьма важен в том случае, если на автомобиле установлен именно инжектор. Связано это с тем, что подобные двигатели обладают достаточно сложной структурой. В результате самостоятельно перебрать его очень сложно. Правда, и выходят из строя такие карбюраторы крайне редко. Так что для ВАЗ 2107 компрессор представляет собой идеальный выбор.

Основные недостатки компрессоров для ВАЗ 2107 инжектор

Как и у любой другой автомобильной детали, у этого приспособления имеются свои минусы. В первую очередь речь идёт о снижении КПД ДВС. Это связано с тем, что на их привод расходуется определённое количество мощности, которая вырабатывается двигателем.

Ещё одним существенным недостатком компрессоров является то обстоятельство, что для их установки необходимо достаточно много места, так как они обладают значительными размерами.

Немаловажным недостатком этой автомобильной детали является громкий звук, который она издаёт в процессе своей деятельности. Помимо этого следует отметить то обстоятельство, что для установки компрессоров, как правило, требуется специальный привод.

Как выбрать турбокомпрессор

Для получения желаемого результата нужно знать, какую мощность двигателя вы хотите иметь. Для этого также нужно выбрать правильную турбину, ведь она должна подходить под модель вашего автомобиля.

Важно! Монтаж турбины будет зависеть от объема «движка» и от типа нагнетателя. Например, установка турбины ТКР-7 позволит добиться увеличения количества лошадиных сил, путем повышения уровня давления в патрубках топливной системы.

При достижении слишком высокого давления вы рискуете повредить двигатель, а вернее, выпускные клапана. Существует специальный патрубок в турбине, отвечающий за регулировку выхлопных газов, попадающих в турбонаддув. Дело в том, что при работе не все отработанные газы будут попадать в турбину – некоторая часть будет проходить мимо турбокомпрессора.

Если вы используете свое транспортное средство исключительно в пределах города, то вам подойдет турбина К16-2467, монтаж и эксплуатация которой отличается своей простотой. Только это касается дизельных двигателей, для бензиновых авто такой вариант не особо подходит (крыльчатка не предназначена для такого температурного режима). Также вашему вниманию предлагается неплохой вариант – IHI RHF55. Турбина, которая сможет прослужить вам на протяжении длительного периода, обеспечивая быстрое и надежное движение. Изготовлено для двигателей «Исузу».

Довольно популярная турбина IHI RHF55

Посетив любой из автомагазинов своего города, вы сможете выбрать подходящий для вас вариант уже на месте. При этом новая деталь в сочетании с правильным уходом сможет прослужить не один десяток лет. Разумеется, есть и такие мастера, которые изготавливают турбины собственноручно, но специалисты рекомендуют не экономить на детали. Лучше сэкономьте деньги на установке турбокомпрессора, ведь сделать это вы сможете и самостоятельно.

Важно! Выбирая турбину, ищите возможные компромиссы между стоимостью, издаваемой мощностью и устойчивостью к быстрым нагреваниям. Эти качества и послужат основными характеристиками вашего авто в будущем.

Виды компрессоров

Компрессоры, которые устанавливают на ВАЗ 2114, делятся на агрегаты с других автомобилей, приобретенные на авторазборках (например, от Тойоты, Субару, Мерседеса и др.) и агрегаты серийного производства.

Как выбирать агрегат с донора

Агрегат должен подходить вашей машине по следующим характеристикам:

• максимальные обороты нагнетателя;
• производительность;
• объем;
• диаметры патрубков;
• вес;
• габаритные размеры;
• максимальное избыточное давление.

Также при выборе учитывают такие параметры, как необходимость подачи охлаждающей жидкости в агрегат от штатной системы машины и наличие/отсутствие собственной системы подачи смазки.

Если вы приняли решение поставить компрессор с донора, необходимо:

1. Определиться со способами крепежа и приводом компрессора.
2. Вычислить производительность топливной системы.
3. Выяснить, какие доработки потребуются двигателю (снижение степени сжатия и т. д.).
4. Сделать пайпинг, добавив байпасный клапан («байпасную заслонку»).
5. Сделать чип-тюнинг для настройки на новые параметры систем управления ДВС (может оказаться необходимой замена моторной косы под ДАД и ДТВ).

Также учитывают многие другие факторы, которые зависят от выбранного агрегата и требований владельца. Таким образом, помимо компрессора, вам потребуются определенные крепления, индивидуальный чип-тюнинг, подбор шпилек, патрубков и ремней и т. д. Кроме того, скорее всего понадобится установка интеркуллера.

Сейчас почти никто не устанавливает приобретенные на развалах компрессоры. Единственным плюсом подобной установки является эксклюзивность этих вариантов.

Чаще всего используют Кит-комплекты. Их собирают на основе как агрегатов, предназначенных для конкретных моделей ВАЗ, так и агрегатов от иномарок. Кит-комплект представляет собой набор для тюнинга, куда входит компрессор и необходимые комплектующие. Некоторые производители дают гарантию на свою продукцию. Также среди автолюбителей пользуются популярностью компрессоры GT.

Подготовка к установке турбины

Желательно изначально продумать все этапы данной операции, поскольку для этого требуется особая подготовка. Если вы не являетесь новичком, то установка турбокомпрессора в домашних условиях не станет для вас очень сложной процедурой. В противном случае, готовьтесь к трудностям, которые обязательно возникнут.

Перед тем, как приступить к установке нагнетателя, нужно очистить поверхность двигателя от скопившейся пыли и грязи. Позаботьтесь о том, чтобы частицы пыли не попали в трубопроводы турбины для подачи масла. Помимо этого, многие специалисты рекомендуют провести замену масла и фильтрующих элементов (воздушный и масляный).

Какой компрессор выбрать?

В каждом отдельном случае это решается индивидуально в зависимости от наличия ресурсов и навыков работы с автомобилем у владельца машины. Если человек не обладает большим количеством денежных средств и серьёзными знаниями об устройстве двигателя ВАЗ 2107 инжектор, то лучшим выбором для него станет заводской КИТ-комплект китайского производства. В том случае, когда владелец автомобиля желает выделиться и имеет для этого финансовые возможности, время и соответствующие навыки, он может попробовать использовать компрессор от иномарки. При этом можно затратить больше денежных средств и установить данную деталь не в своём гараже, а руками опытных специалистов в автосервисе. Также следует быть готовым к тому, что установленному на инжектор б/у компрессору придётся периодически уделять внимание, чтобы его параметры совпадали с теми, которые имеет карбюратор. В противном случае можно потратить свои деньги и время впустую.

Кит-комплект на инжектор ВАЗ

Пошаговая установка турбокомпрессора

Серьезные ошибки при установке турбокомпрессора, вероятно, может привести к поломке агрегата, что чревато дополнительным финансовым затратам.

Конструкция турбокомпрессора включает в себя две специальные детали, именуемые улитками. Их задача заключается в нагнетании воздуха в рабочие цилиндры (улитка-компрессор) и переработке и выводе отработанных газов (улитка-турбина). Итак, приступим к установке.

Шаг 1. Извлеките воздушный фильтр и карбюратор. Перед снятием их необходимо почистить.

Снимаем воздушный фильтр

Шаг 2. Если ваше авто оснащено катализатором, проведите его диагностику на наличие неисправностей.

Проверяем состояние катализатора

Шаг 3. Обработайте при помощи тряпки с бензином все воздушные патрубки и систему вентиляции картера.

Тщательно обработайте все патрубки

Шаг 4. Проведите чистку всех каналов, подающих воздух. Если в них будут остатки песка или грязи, то это плохо повлияет на работу нагнетателя.

Избавьтесь от остатков грязи и пыли

Шаг 5. Установите турбину и надежно ее закрепите.

Проведите установку турбокомпрессора. Не забудьте надежно ее закрепить

Шаг 6. Используйте специальные пластиковые хомута для фиксации патрубков выхода отработанных газов и нагнетания.

Воспользуйтесь хомутами для фиксации

Шаг 7. Запустив турбинный вал вручную, залейте в агрегат немного масла. Воспользуйтесь для этого специальный шприц. Ни в коем случае не прекращайте прокручивать ротор турбины.

Небольшими порциями заливайте масло в систему

Шаг 8. Запустите двигатель и дайте ему немного времени поработать на минимальных оборотах. Затем оцените результаты своей работы.

После установки турбины произведите запуск двигателя

Важно! Запуск двигателя можно производить только после того, как предварительный осмотр не показал наличие каких-либо неполадок. Длительность работы не должна превышать отметку в двадцать секунд, после чего нужно снова провести визуальный осмотр.

После сравнения приложенных усилий для проворачивания ротора до и после запуска можно смело эксплуатировать обновленный автомобиль.

Установка

В большинстве случаев перед установкой для снижения уровня сжатия меняют головки цилиндров и поршни. Также чаще всего приходится изменять подачу смазки, для впрыска потребуется специальная система управления и особый увеличенный ресивер. Подробное описание установки и подготовительных работ обычно содержится в инструкциях к Кит-комплектам.

Компрессор на ваз 2114 8кл устанавливают над приводом, между приемной трубкой и коллектором выпуска. Он находится над правым колесом. Один из соединительных патрубков подключают к воздушному фильтру, а второй к ресиверу.

После установки компрессора контролировать уровень масла, натяжение ремней, состояние свечей сложнее, чем на обычной машине.

Правила эксплуатации автомобиля с турбонаддувом

После успешной установки турбины владельцев ожидают перемены в лучшую сторону. Еще бы, ведь помимо увеличения мощности стального коня он станет употреблять топлива на порядок меньше. Примерно 20-30 процентов несгоревшего топлива не выбрасывается наружу, как это делается в обычных автомобилях, а повторно используется. Таким образом, загрязнение окружающей среды происходит в гораздо меньших объемах.

После правильного выполнения всех рекомендаций можете наслаждаться результатом

Для того чтобы ваш протюнингованный автомобиль смог прослужить дольше, нужно соблюдать определенные правила:

• обязательно прогревайте двигатель перед каждым выездом, а после поездки давайте ему поработать определенное время на минимальных оборотах;
• приобретайте исключительно качественное турбинное масло. Дешевые аналоги навредят вашему автомобилю;
• регулярно проводите замену фильтрующих элементов.

Лишь при соблюдении этих рекомендаций установленный вами турбокомпрессор будет служить на протяжении многих лет

Видео – Установка турбокомпрессора своими руками

Популярные публикации

Последние комментарии

Если немного забежать вперед по теме – то получается, что сейчас все турбированные двигатели используют механические компрессоры воздуха, у такого подхода есть много плюсов и много минусов. Но недавно многие компании стали задумываться над электро турбинами, которые не будут использовать отработанные газы авто, а также не будут иметь механических подключений и приводов, а нагнетать воздух будет электродвигатель, который будет «питаться» от бортовой системы …

Задумка неплохая! Ведь можно избежать многих минусов механических систем, особенно турбин которые работают от отработанных газов, такие как:

2) Охлаждение турбины

3) Смазка моторным маслом

5) НУ и конечно же ресурс

Если подвести черту, можно понять что механические системы, далеки от идеала. Конечнокомпрессоры которые работают от приводов, будут надежнее. Однако и у них есть минусы, это тот же привод который использует для работы обычный ремень, который со временем изнашивается.

В общем, подумали разработчики и поняли, что механику можно заменить на электрику! Или нельзя?

Лада 2106 Злая Атмосфера › Бортжурнал › Компрессор своими руками.

В последнее время много стали задавать вопросов про изготовленный мною компрессор.

-Как изготовить? -Где купить? -Сколько дает прибавки? -Как прет? -Продашь?

Хотелось бы сразу ответить на последний вопрос. Нет не продам. Это мое первое расчитанное и изготовленное, а самое главное испытанное творение. Слишком много оно для меня значит.

А вот про все остальное расскажу. Купить готовый можно на сайте АВТОТУРБО. Многие уже про него наслышаны. Но ценник, забегая вперед, не соответствует настоящей его стоимости. Самыми первыми Были компрессоры фирмы ДИЛИЖАНС, которые имели иное направление вращения крыльчатки, поэтому и устанавливались с правой стороны от двигателя. Вот пример (vk.com/video22070827_104540064) Вот собственно с этого видео и начались мои грезы. В тот момент я был водителем именно 14 модели ваза и кричал всем, что лучше ничего нет (как же я ошибался). Вырос я в деревне, да плюс ко всему отец был инженером, поэтому железок всяких разных было у меня очень много. Но обратил я свое внимание именно на турбины, уж очень они мне понравились еще в детстве. Ну а после увиденного мною видеоролика да и плюс ко всему получаемая на тот момент специальность инженера автомобильного транспорта, подтолкнули на мысль изготовить собственноручно сие чудо.

Ну и пошел процесс по сбору сведений и информации. Анализ доступных мне турбин показал, что лучшим вариантов выходила турбина ТКР-11. Но размеры ее были значительными, что препятствовало ее размещению под капотом. Следующим претендентом стала ТКР-8.5. На ней собственно я и остановился. Немного нужных нам параметров: -максимальное давление наддува — 0,6 бар -частота вращения ротора — 54000 об/мин (бывают разные варианты от 53 до 62 тыс.об/мин) Давление меня устроило, ибо стоковый мотор может выдержать именно такое давление. Количество оборотов ротора немного насторожило, но в тот момент я знал о существовании керамических подшипников. Думал, что поставлю их и париться не буду. Однако стоимость в 3500 тысячи и проблема в их приобретении отрезвила меня . КАК НАЙТИ БОЛЕЕ БЮДЖЕТНЫЙ ВАРИАНТ?

Решение пришло при внедрении в конструкцию мультипликатора или в простанародии повышающего редуктора. Это позволило превратить 6000 об/мин двигателя в 57000 об/крыльчатки. Ну а какие подшипники использовать? Искал я очень долго, но поиски завершились успехом. А именно- это замечательная итальянская фирма SKF, которая является лидером в данной области. Собственно какие подшипники понадобятся — это SKF 6000 2rsh и SKF 6002 2 rsh СКФ 6000 выдерживают обороты около 70000 тыс., что очень подходит для ротора, а вот 6002 самое то для промежуточного шкива. Что касается ремней, путем подбора были выбраны ремни фирмы OPTIBELT с размером PJ280

На этом подбор комплектующих закончен далее все перешло к чертежам. Ниже я представил все свои чертежи, но сразу оговариваю тот факт, то что чертежи рабочии и кое что в них изменялось, но совсем не значительно.

Ах да, совсем забыл про вопрос «сколько дает прибавки?». По тепловому расчету двигателя, если брать за основу восьмиклапанный мотор четырки, то мощность увеличилась до 128 лошадей. Но это теория и с практикой это не сочетается. Сразу можно вычеркнуть 7% на раскручивание самого компрессора и тд.

После того как весь агрегат был готов, приступили к испытаниям и вот тут пошли косяки конструирования, точнее изготовления. А именно внутренний подшипник летел только так по причине не правильного допуска обработки. Огромные скорости вращения не прощают ничего. После того как разваливался подшипник, он тянул за собой самую сложную деталь конструкции, а именно вал, который глулся каждый раз при выходе из строя подшипника.

Ну и последний вопрос: «КАК ПРЕТ?» Да супер прет. Честно сказать я много не катался, ибо до сегодняшнего момента я не исправил посадку под подшипник, что не довало мне поездить хотя бы недельку. Но этот приход после 3500 тыс ты не спутаешь не с чем. А звук от него. Заставляет людей оборачиваться, а водителей вводить в ступор.

При установки компрессора на карбюраторный мотор, потребуется топливный насос в большим давлением, использовать лучше электрический фирмы крауф. давление в котором составляет порядка 1 бара. При этом следует проложить обратку.

Собственно это все, что хотел рассказать. Все интересующие вопросы задавайте. Полностью процесс изготовления рассказать не смогу, ибо займет очень много времени.

Загружаю только необходимые фото, остальные есть у меня в БЖ

Совсем забыл про цену. Цена вопроса МАКСИМУМ 5 ТЫС РУБЛЕЙ.

Принцип строения

Нужно отметить, что сейчас некоторые немецкие производители имеют в строении своих моторов такие нагнетатели. И ставятся они как вы поняли, в системе забора воздуха. Первыми применили такие нагнетатели компании Mercedes, BMW и AUDI.

Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.

Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха.

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

• увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
• в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
• повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха, который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Стоит учесть, что если механический нагнетатель ставится на инжекторную машину ВАЗ, то потребуется изменение прошивки. Однако подобную доработку можно сделать и для карбюраторного авто, только в этом случае, скорее всего, придется менять жиклеры в карбюраторе и регулировать угол опережения зажигания.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Пару слов о китайских электро турбинах

Буквально 2 года назад, «автоинтернет» просто взорвался от электрических турбин из Китая. Предлагалась небольшая «штуковина», которая устанавливалась в разрыв шланга воздухозабора, которая якобы нагнетала воздух с давлением в двигатель, обещанное увеличение мощности аж до – 15%! Сам двигатель представлял из себя непонятный кулер, ни потребление электричества, ни обороты, ни прокачиваемый воздух – показателей не было. Если разобрать его даже визуально, то становится понятно – что это кулер на подобии продвинутых компьютерных, ну что он может увеличить? НИЧЕГО! Так что просто не покупаем – это РАЗВОД.

Сейчас конечно на тех же китайских сайтах начинают появляться другие электро турбины, многие сделаны даже в форме улитки – аля механический компрессор. Но опять же нет ни показателей давления, ни потребления, ни перекачки воздуха. Думайте, прежде чем покупать. Смотрим познавательный ролик.

Установка механического комперссора на двигатель: тонкости и нюансы

Начнем с того, что главной задачей является подбор механического нагнетателя, который будет соответствовать ряду требований (вес, габариты, производительность, режимы работы, особенности смазки, исполнение привода и т.д.).

Для этих целей можно приобрести компрессор от какого-либо автомобиля или же заказать готовый тюнинг-комплект для форсирования двигателя. Также отмечены случаи, когда нагнетатель изготавливался самостоятельно, однако такие самодельные решения достаточно редки, особенно на территории СНГ.

На практике зачастую устанавливают тюнинг-комплекты (турбо-Кит наборы), реже используют детали б/у, которые снимаются с других компрессорных автомобилей. Плюсом готового комплекта является то, что такой набор рассчитан для установки на конкретную модель автомобиля. Это значит, что вместе с компрессором поставляются крепежи, ремни, привод, воздуховоды, прилагается инструкция и т.д.

Единственным минусом можно считать относительно высокую цену проверенных предложений на рынке, тогда как более доступные по цене наборы могут иметь сомнительное качество и быстро выйти из строя.

Параллельно следует учитывать, что также необходимо доработать штатную систему охлаждения и топливоподачи с учетом изменившейся производительности силового агрегата. Если просто, форсирование двигателя при помощи компрессора предполагает то, что топлива за единицу времени нужно подавать больше. Для этого может понадобиться менять бензонасос, ставить боле производительные форсунки и т.д.

Также не следует забывать о том, что большая мощность достигается за счет сжигания большего количества топлива. Закономерно, что выделение тепла в этом случае также сильно увеличивается, а мотор потребует более интенсивного охлаждения.

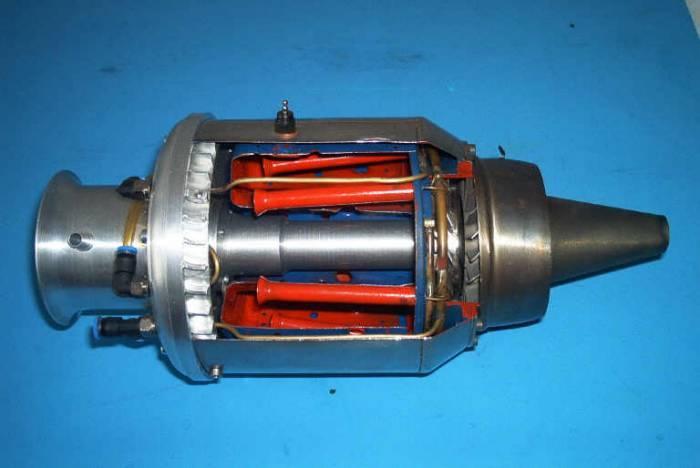

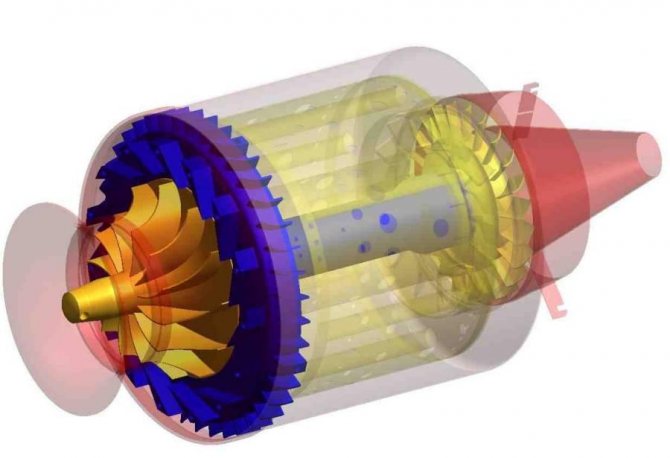

Конструкция модельного ТРД

1. Крыльчатка Компрессора (радиальная)
2. Спрямительная система Компрессора (статор)
3. Камера сгорания
4. Спрямительная система турбины
5. Колесо турбины (аксиальная)
6. Подшипники
7. Вал
8. Туннель вала
9. Сопло
10. Конус сопла
11. Передняя крышка Компрессора (диффузор)

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

• применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
• неверный монтаж и регулировка заслонки;
• неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

• размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
• наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
• преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Важные моменты работы с турбированным двигателем

• чтобы турбированный двигатель служил долго, его перед каждой поездкой следует тщательно прогревать на низких оборотах как минимум в течение 2 минут;
• масло, заливаемое в турбокомпрессор, должно быть качественным. Да, оно стоит дорого, однако экономия в этом случае ни к чему хорошему не приведёт;
• необходимо регулярно контролировать состояние как воздушных, так и масляных фильтров автомобиля, так как даже незначительное загрязнение этих элементов может нанести двигателю непоправимый ущерб;
• следует помнить, что турбированный двигатель нуждается в обкатке. Его нельзя подвергать серьёзным нагрузкам до тех пор, пока он не пройдёт как минимум 2 тыс. километров. Всё это время давление в компрессоре не должно превышать отметку в 0.6 бар;
• мотор с компрессором не стоит глушить сразу. Лучше дать ему возможность поработать на холостых оборотах как минимум одну минуту. Это остудит турбину;

Несмотря на ряд минусов, после установки турбокомпрессора водителя ждут перемены к лучшему. У мотора не только увеличится мощность, но и серьёзно снизится «прожорливость», так как в турбированной машине около 30% несгоревшего бензина не выбрасывается в атмосферу, а используется повторно. Так что при соблюдении вышеперечисленных мер предосторожности водитель не только сможет ездить быстрее, но ещё и неплохо сэкономит.

Приводной компрессор или нагнетатель воздуха. Прокачай свой авто

После того как я описал «форсировку» двигателя. Многие начали мне задавать вопрос о приводном компрессоре или нагнетателе воздуха. Ведь его реально можно поставить на наш родной ВАЗ. Сегодня я хочу рассказать про это устройство более подробно, а именно как он работает и можно ли его установить своими руками …

Вообще идея компрессоров стара как мир. Еще в 1900 годах предлагались такие устройства, чтобы увеличить мощность двигателя, по средствам нагнетания дополнительного воздуха в цилиндры. Давайте выведу небольшое определение.

Приводной компрессор (или нагнетатель) – это узел который устанавливается на двигатель автомобиля, создает дополнительное нагнетание воздуха в камеры сгорания, что при небольшой переделки впрыска топлива дает дополнительную мощность, иногда до 30%.

Если сказать простыми словами, что получается – чудес, как говорится не бывает, если хотите увеличить мощность значит нужно сжигать больше топлива, однако чтобы его эффективно окислять ему нужно больше кислорода. Если утрировать этим то и занимается компрессор. То есть вы увеличиваете подачу топлива, например — ставите новую прошивку в ЭБУ, устанавливаете компрессор и получаете – мощность. Все просто.

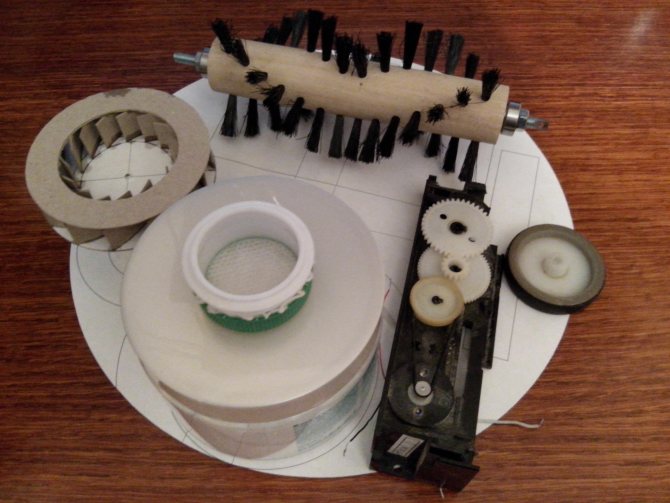

Диаметр робота 34 сантиметра, высота 9 сантиметров. Корпус робота сделан из вспененного ПВХ толщиной 4 мм.

Сначала основание вырезал из фанеры, но она крошится и отслаивается. Решил делать из ПВХ. Склеил вместе два куска 4 миллиметрового ПВХ и вырезал из этого бутерброда основание диаметром 33 сантиметра. Потом прорезал отверстия для колес.

Примерил колеса.

Вид снизу.

Сделал крепления для бампера.

Чтобы ровно согнуть переднюю часть бампера, воспользовался большой кастрюлей. Взял полоску ПВХ, нагрел обычным феном, прижал к кастрюле с помощью ремня и продолжал греть, подтягивая ремень. Когда все это дело остыло, приклеил крепление бампера.

Вырезал дугу и приклеил её сверху бампера, для жесткости.

Насверлил отверстий и приклеил инфракрасные датчики препятствия. Датчики пришлось немного перепаять. У них ИК-диоды были припаяны с другой стороны платы и не было бы возможности регулировать расстояние до препятствия с помощью подстроечных резисторов.

Соорудил такую конструкцию, чтобы не тянуть от каждого датчика по три провода к основной плате. Получилось вместо 18 проводов, всего 8, шесть сигнальных и два питание.

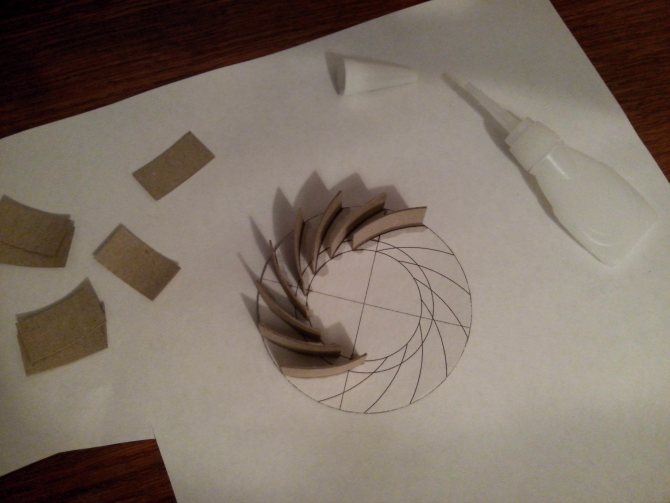

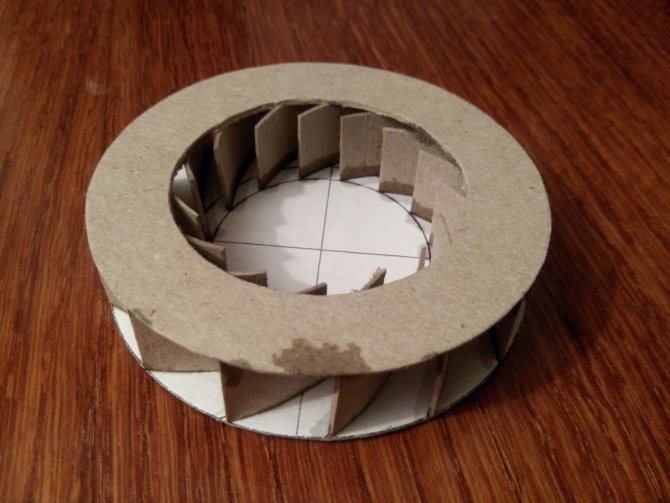

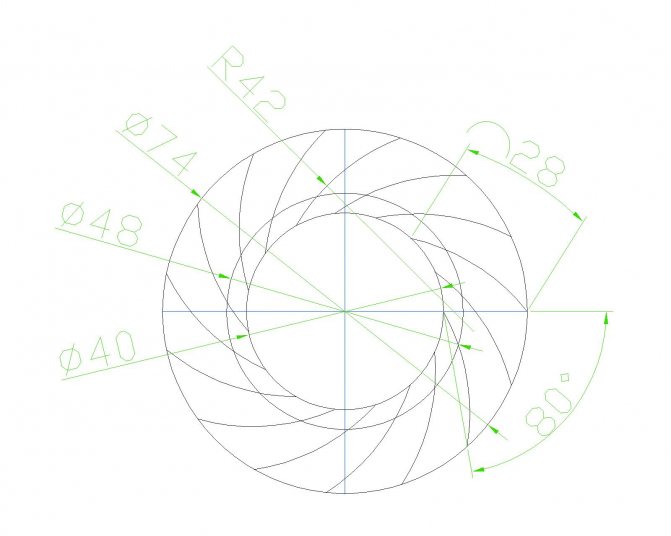

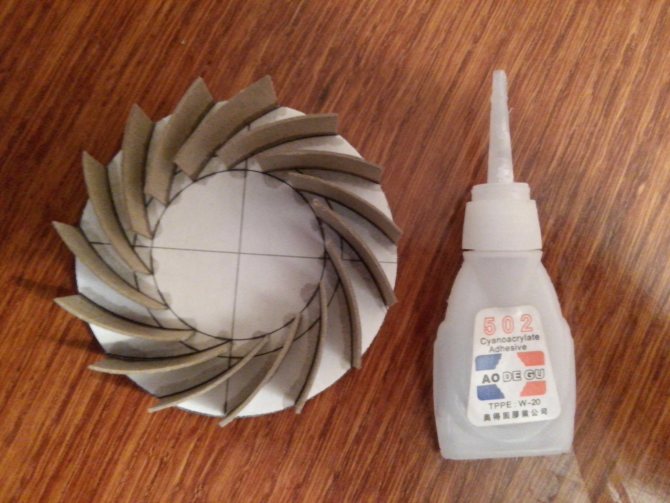

Крыльчатку для турбины вытащил из автомобильного пылесоса, который приобрел за 200 рублей.

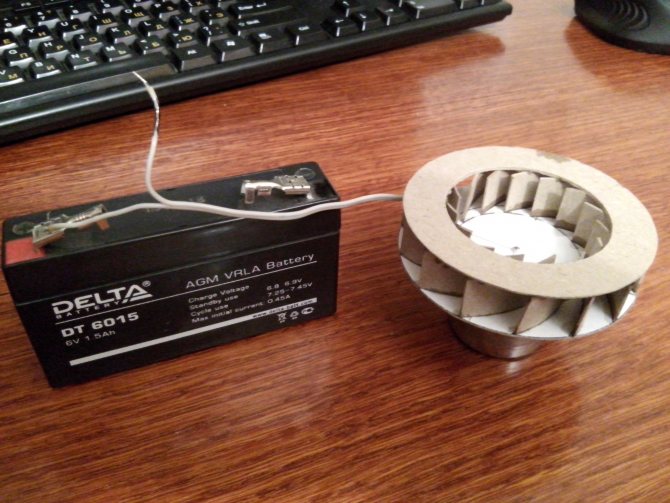

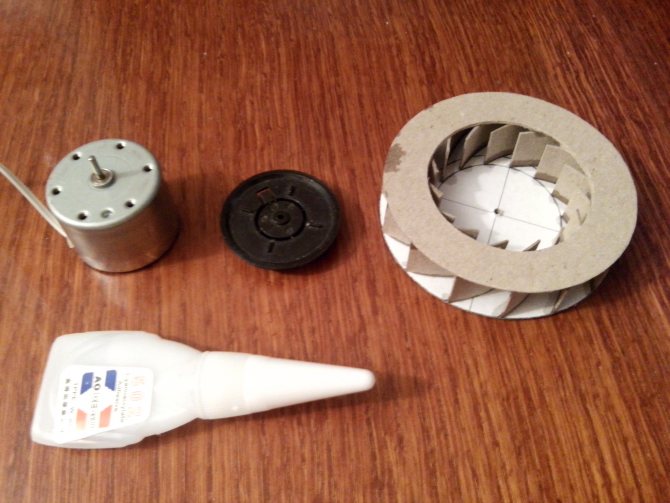

Вырезал крепление для мотора, закрепил мотор и одел не него крыльчатку.

Корпус турбины.

Вид снизу.

Закрепил мотор с крыльчаткой в корпусе.

Мотор оказался немного длиннее и пришлось вырезать под него отверстие в дне турбины и в основании пылесоса.

Прикрутил турбину к основанию, сделал крепления для аккумуляторов, закрепил выключатели столкновения и прорезал отверстие для пылесборника.

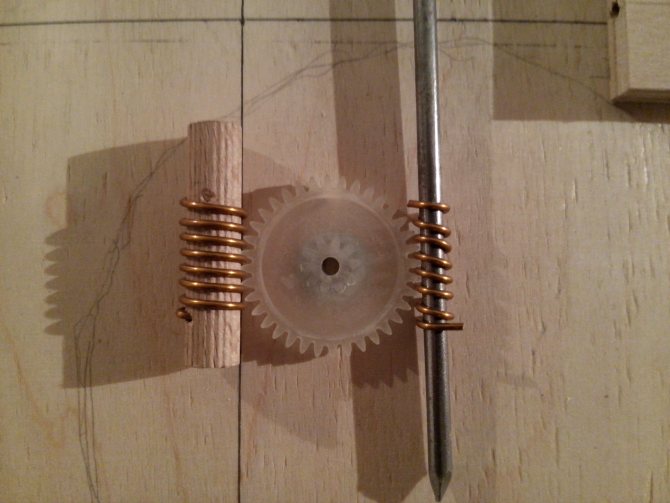

Проплавил два отверстия для моторов, которые будут крутить щетки.

Моторы закрепил на железных крышках из-под соуса, а сами крышки вклеил в основание.

Прикрутил бампер.

С задней стороны робота стоят аккумуляторы формата 18650. Подключены две пары последовательно.

В черной коробочке находится контроллер заряда — разряда аккумуляторов. Когда АКБ подходит к минимально допустимому разряду, контроллер отключает пылесос, когда заряжается и достигает полной зарядки, то отключает зарядное устройство.

Пылесос с бампером, вид спереди.

Одел верхнюю крышку.

На передней крышке выключатель и разъем для подключения программатора.

Контейнер для пыли и мусора сделал из 4 мм. ПВХ. Фильтр из двух слоев тряпичной салфетки (продается в любом магазине, где торгуют чистящими средствами для дома) и вклеил их в рамку из плотного картона.

Чтобы крышка на контейнере хорошо держалась приклеил к ней и к контейнеру магнитные полоски, от магнитов на холодильник.

Контейнер, вид снизу. Серая точка это магнит, который притягивает контейнер к основанию.

Робот-пылесос вид снизу.

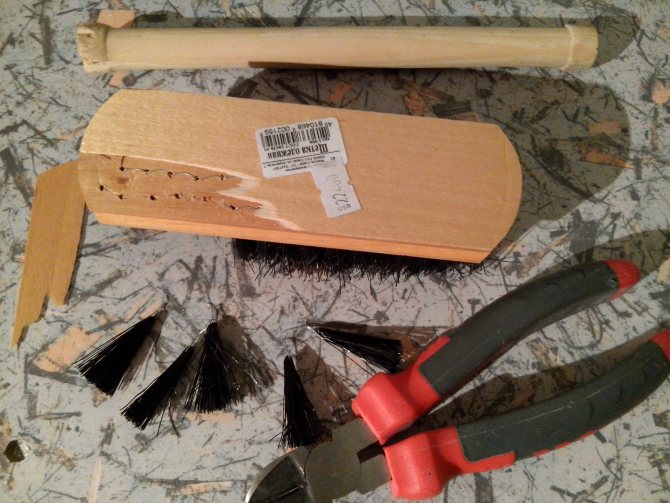

Щетки сделал из лески и вклеил между слоями ПВХ. Колесики временные, пока не найду шариковые высотой не более 2 сантиметров.

Черная юбка сделана из войлока и крепится на неодимовых магнитах.

Робот-пылесос в сборе.

В следующей части будет электроника, схема, скетч и видео работы робота-пылесоса.

Изготовление небольшого генерирующего устройства электроэнергии своими руками

Для этих целей вполне подойдет компьютерный кулер, из которого для изготовления крыльчатки будет сооружена маломощная турбина.

С кулера следует снять электрический двигатель и установить на одной оси с крыльчаткой.

Полученное устройство следует монтировать в круглом алюминиевом корпусе. За основу берется крышка чайника, а точнее ее диаметр.

В его дне проделывают отверстие, куда при помощи паяльника монтируется трубка, из которой делают змеевик. Противоположный конец трубки следует подвести к лопаткам крыльчатки, благодаря чему конструкция и работает.

Змеевик – это наиболее важная часть всего устройства. Для его изготовления лучше использовать проволоку из меди, правда с учетом малой толщины и постоянным перегревом она имеет небольшой срок эксплуатации. Поэтому, оптимально в устройство ставить нержавеющую трубку.

Обслуживание и моторесурс

Вот и следующий вопрос назрел сам собой — обслуживание и ресурс.

Обслуживание в большей степени заключается в содержании двигателя в чистоте, визуальном контроле и проверке на вибрацию при старте. Большинство авиамоделистов оснащают турбины своего рода воздушным фильтром. Обыкновенное металическое сито перед всасывающим диффузором. На мой взгляд — неотъемлемая часть турбины.

Двигатели, содержащиеся в чистоте, с исправной системой смазки подшипников служат безотказно по 100 и более рабочих часов. Хотя многие производители советуют после 50 рабочих часов присылать турбины на контрольное техническое обслуживание, но это больше для очистки совести.

Роторные турбины

Их принцип действия схож с дефлектором – они также располагаются вверху трубы и используют энергию ветра. Насадка, на которой расположены решетки с крыльями, вращается в одну сторону, независимо от направления ветра. За счет своего движения она создает необходимое разрежение воздуха. Конструкция устройства напоминает купол и способна защитить дымоход от мусора и осадков. Она предназначена для газовых котлов и вентиляционных каналов. Не рекомендуется для твердотопливных котлов и каминов.

При безветренной погоде этот усилитель не работает, но вот летом, когда котел не функционирует, может создать очень сильную тягу, которая бывает зачастую лишней.

Топливная система

Второй странный атрибут на рисунках, это топливный бак. Напоминает бутылку кока-колы, не правда ли? Так оно и есть!

Это самый дешевый и надёжный бак, при условии, что используются многоразовые, толстые бутылки, а не мнущиеся одноразовые. Второй важный пункт, это фильтр на конце всасывающего патрубка. Обязательный элемент! Фильтр служит не для того, чтобы фильтровать топливо, а для того, чтобы избежать попадания воздуха в топливную систему! Не одна модель была уже потеряна из-за самопроизвольного выключения турбины в воздухе! Лучше всего зарекомендовали себя здесь фильтры от мотопил марки Stihl или им подобные из пористой бронзы. Но подойдут и обычные войлочные.

Раз уж заговорили о топливе, можно сразу добавить, что жажда у турбин большая, и потребление топлива находится в среднем на уровне 150-250 грамм в минуту. Самый большой расход конечно же приходится на старт, зато потом рычаг газа редко уходит за 1/3 своего положения вперёд. Из опыта можно сказать, что при умеренном стиле полёта трёх литров топлива вполне хватает на 15 мин. полётного времени, при этом в баках остаётся ещё запас для пары заходов на посадку.

Само топливо — обычно авиационный керосин, на западе известный под названием Jet A-1.

Можно, конечно, использовать дизельное топливо или ламповое масло, но некоторые турбины, такие как из семейства JetCat, переносят его плохо. Также ТРД не любят плохо очищенное топливо. Недостатком заменителей керосина является большое образование копоти. Двигатели приходится чаще разбирать для чистки и контроля. Есть случаи эксплуатации турбин на метаноле, но таких энтузиастов я знаю только двоих, они выпускают метанол сами, поэтому могут позволить себе такую роскошь. От применения бензина, в любой форме, следует категорически отказаться, какими бы привлекательными ни казались цена и доступность этого топлива! Это в прямом смысле игра с огнём!

Паровая электростанция: особенности работы установки

Система регулирования работы турбины при резком сбросе мощности и отключении ТГ от сети, должна ограничивать быстрый заброс частоты вращения ее ротора, и не допустить срабатывания датчика безопасности. Работа турбины допускает возможность мгновенного сброса электронапряжения до нуля. Также турбины должны давать возможность восстановить нагрузку до исходной, или любой другой цифры в регулировочном диапазоне, при скорости не менее 10% от номинальной мощности за секунду.

Паровые турбины используют в основном на заводских силовых установках или электростанциях

Обязательные режимы работы:

• С отключенным подогревателем высокого давления;
• С нагрузкой в рамках собственных нужд в пределах 40 минут после сброса;
• На холостом ходу 15 минут после сброса электро- нагрузки;
• Для проведения испытания на холостом ходу 20 часов после пуска турбины;
• Срок службы рабочих турбин между ремонтами должен быть не менее 4 лет;
• Новые агрегаты имеют гарантию в 5 лет;
• Период работы на отказ у паровой турбины не менее 6000 часов;
• Коэффициент готовности у установки не менее 0,98.

Паровая турбина имеет срок службы более 30 лет. Исключением являются лишь быстроизнашивающиеся детали и элементы.

Современная паровая электростанция в действии

Тепло, отработанного в турбине пара поступает в конденсатор через трубки. Количество высвобождаемого тепла велико, и, следовательно, охлаждающая вода должна быть нагрета незначительно. В виду этого, расход у мощных паротурбинных установок очень велик. Иногда он достигает до 20000 м3/час. Особенно если мощность станции 100000 кВт. В этих случаях охлаждающая вода подается циркуляционным насосам из речки и после выполнения своей функции сливается снова в реку, только ниже места забора.

Воздействие сильной струи пара на лопасти приводит вал во вращение в паровых турбинах

В паровых турбинах строение таково, что потенциальная энергия пара, пройдя процесс расширении в соплах, преобразуется в кинетическую энергию, способную двигаться с большой скоростью. Мощная струя пара подается на изогнутые лопатки, которые закреплены по окружности диска, насаженного на вал. Воздействие сильной струи пара на лопасти и приводит вал во вращение.

Чтобы преобразовать энергию пара в кинетическую, нужно обеспечить ему беспрепятственный выход из парогенератора, в котором он находится, по соплу, в пространство. При всем этом, давление пара необходимо выше, чем давление того самого пространства. Следует знать, что пар будет выходить с очень высокой скоростью.

Скорость выхода пара из сопла зависит от таких факторов:

• От температуры и давления до расширения;
• Какое давление присутствует в пространстве, в которое он вытекает;
• Форма сопла, по которому вытекает пар, также влияет на скорость.

Вал турбины должен соединяться с валом самой рабочей машины. Какой она будет, зависит от области, в которой применяется рабочая машина. Это может быть энергетика, металлургия, приводы турбогенераторов, воздуходувные машины, компрессоры, насосы, водный и железнодорожный транспорт.

Паровая турбина вместо паровой машины

Часто звучит мнение — а зачем нам паровую машину изобретать? Давайте сразу паровую турбину!

Там деталей всего — колесо с лопатками и клапан выхода пара — регулировать мощность можно элементарно.

Нет ни поршней (для которых точность изготовления — это КПД), нет ни шатунов из которых смазка летит и которые всю машину разбалансируют, и которые в первую очередь разрушаются, если машина пойдет в разнос.

Не нужно также сложного устройства ограничения скорости оборотов, с маятниками и клапанами. Нужно просто прийти к Уатту и открыть ему глаза, ибо «а пацаны-то и не знают».

Хочу вас разочаровать. Пацаны знали.

Во-первых, не следует думать, что в те времена машины строили на ощупь. Уже все рассчитывалось до винтика. Для интересующихся есть подборка книг на английском языке, самые старые книги — 1805 год.

Как для попаданца в средневековье, то взятая оттуда «Cyclopedia of Engineering» 1910 года (в шести томах) была бы просто спасением, сейчас на эти темы так книги не пишут.

Нас интересует второй том, где речь идет про паровые турбины.

Во-вторых, почему-то мы сейчас решили, что во времена, когда внедряли паровую машину, никто не знал о турбине. Знали. И знал сам Джеймс Уатт.

И даже более того — его про турбину спрашивали: а не угрожает ли турбина изобретенной им паровой машине? На что он ответил: «О какой конкуренции может идти речь, если без помощи Бога нельзя заставить рабочие части двигаться со скоростью 1000 футов в секунду?»

Попытаюсь объяснить, почему он так ответил. Но сначала — о том, чего он не знал (и что знаем мы). Мы знаем сопло Лаваля. Это всего лишь форма сопла, из которого выходит пар, что крутит лопатки турбины.

У него есть одна особенность — пар выходит с очень большой скоростью, быстрее скорости звука.

Для сопла турбины — чем выше скорость, тем больше из потенциальной энергии давления переходит в кинетическую энергию, которая нам и нужна.

Но для того, чтобы кинетическая энергия движущегося пара эффективно передалась лопатке турбины, та должна двигаться со скоростью, равной половине скорости пара. Лопатка у нас — часть колеса и нас интересует ее линейная скорость.

Чтобы ее линейная скорость была высокой, а количество оборотов низким — нужно строить турбинное колесо большого диаметра. Так и было — диаметр в 3 метра был нормальным решением.

Центробежный тип

Самые распространенные на двигателях внутреннего сгорания, работают при помощи так называемых лопастей или «лопаток». Если сравнить их двумя предыдущими, то этот тип самый компактный из всех, а также он прост в технологии изготовления, что удешевляет его конечную стоимость. Зачастую его могут путать с ТУРБО вариантом (который работает от выхлопных газов), из-за схожей конструкции, однако это совсем неправильно, это два совершенно разных устройства.

Принцип строения – состоит из входной части, рабочей (лопасти-лопатки) и диффузора, который может быть как лопаточный, так безлопаточный. Обязателен, для установки и воздухозаборник, сделанный в виде «улитки».

Воздух пройдя через специальный фильтр (кстати, также обязателен, иначе вся пыль будет внутри двигателя), попадает в специальный вход которое постепенно сужается (для минимальных потерь воздуха при подводе), далее следует к колесу. Рабочее же колесо устанавливается на специальном креплении, однако бывали случаи, когда размещалось и на самом валу. Далее через механическую передачу (привод), связывается с коленвалом.

Такие варианты самые распространенные на наших отечественных авто (в частности ВАЗ). Берут их за долговечность, небольшую цену, универсальность и компактность.

Минусами таких компрессоров является – низкий КПД при малых оборотах, зато на высоких мощность двигателя может вырасти до 30% от номинала. При оборотах от 4000, давление может достигать 0,5 – 0,6 бара.

Турбонаддув на дизельных моторах

Производители дизельных двигателей сразу взяли в оборот турбонаддув совсем не зря. Характеристики работы дизельного двигателя идеально подходят для турбокомпрессора. Дизель имеет высокую степень сжатия, и как следствие, низкую температуру сгорания топлива. Относительно низкую. Поэтому и выхлопные газы у него намного холоднее, чем у бензинового мотора.

Первыми применили турбину на дизельном моторе в серийном автомобиле МВ 300 SD, а вслед за ним появился Фольксваген Турбодизель. Фольксвагеновский турбодизель произвел революцию в двигателестроении, потому что поднял мощность дизеля на уровень бензинового мотора, а расход топлива удалось на несколько процентов понизить.

Поэтому, если планировать устанавливать турбонаддув своими руками, логичнее было бы использовать для этого именно дизельный двигатель, а не бензиновый. Эффективность будет выше, расход топлива меньше и ресурс не так пострадает, как при установке наддува на бензиновый мотор из-за разницы в температурных режимах. Подбирайте наддув правильно, не превышайте допустимого давления, и удачных всем дорог!

Став владельцем автомобиля, каждый водитель стремится его чем-то улучшить, отсюда и желание сделать турбокомпрессор своими руками. Кто-то вносит коррективы во внешний экстерьер авто, кто-то обновляет салон, а кто-то совершает более серьезный тюнинг, добавляя мощности мотору.

К одному из затратных, но эффективных методов модернизации относят оборудование автомобиля турбонаддувом. Он значительно повышает мощность мотора, поэтому многие идут на этот шаг. Особенно часто к подобному переоборудованию прибегают владельцы старых отечественных машин.

ТУРБО – НЕ ТУРБО

Если кратко, то сейчас есть много конструктивных разновидностей компрессоров. Одни работают используя энергию отработанных газов (ТУРБО), другие — используя привод (НЕ ТУРБО). Именно про вторые мы сегодня и будем говорить. Кстати что лучше турбина или компрессор можете почитать по ссылке.

Если разобрать конструкцию таких узлов, то можно выявить определенное сходство строения. А именно такие компрессоры работают от привода, который не требует вмешательства в штатные системы двигателя, а именно в смазку и систему отработанных газов, что очень важно! Такая конструкция действительно очень проста – устанавливается прямая связь с «коленвалом», что позволяет отлично взаимодействовать двигателю и нагнетателю, при разгонах. То есть чем выше обороты, тем быстрее вращается «коленвал», а соответственно раскручивает нагнетатель! Благодаря такому взаимодействию практически нет такого явления как «турбояма». Также дополнительным плюсом можно отметить отсутствие работы при больших температурах, как у ТУРБО вариантов, а это значит, что ресурс намного увеличивается – ведь здесь не нужно остывать «турбине», то есть не обязательны «турботаймеры» или «бустконтроллеры», просто глушим машину и работа прекращается. Сайт autoflit.ru рекомендует действовать точно также. Кому интересно заходите.

Плюсы и минусы турбирования ДВС своими руками

Главное достоинство, ради которого автомобилисты решаются на подобный тюнинг, — это прирост мощности силового агрегата. Никакими другими средствами вы не добьётесь такого увеличения, как при установке турбонагнетателя. Причём реализовать бюджетный вариант наддува компрессором можно своими руками, потратив деньги только на оборудование.

Примечание. Когда мотор развивает большее усилие, появляются дополнительные возможности для тюнинга авто. Например, установка колёсных дисков увеличенного диаметра не ухудшит ездовые качества машины.

Второй плюс турбирования состоит в снижении расхода топлива. Теоретически вы получаете повышенную мощность при неизменном потреблении горючего, хотя на практике дело обстоит иначе. Как говорят любители тюнинга, очень трудно ездить в прежнем спокойном режиме и не «наваливать», когда двигатель способен на большее. По факту расход бензина возрастает из-за активного стиля езды.

Турбина на автомобиле Лада Приора

Теперь о недостатках:

• все детали мотора, начиная с цилиндро-поршневой группы, изнашиваются быстрее по причине повышенной нагрузки;
• то же касается элементов трансмиссии, не рассчитанных на повышенный крутящий момент;
• машину придётся заправлять только качественным бензином с октановым числом не менее 95, а в отдельных случаях — 98;
• мероприятие обойдётся вам в кругленькую сумму.

Установка турбонагнетателя имеет смысл, если вам нужно повышение мощности и скорости автомобиля. Для повседневной езды на работу или перевозки грузов такие кардинальные изменения не нужны, достаточно содержать машину в хорошем техническом состоянии. Не забывайте, что любая неосторожность в обращении с турбированным двигателем может привести к его поломке и капитальному ремонту.

Совет. Если вы владелец автомобиля ВАЗ и хотите установить нагнетатель за относительно небольшие деньги, то лучше начать с компрессора. Его инсталляция не потребует серьёзных доработок мотора и топливной системы, а с монтажом вы справитесь сами. Чтобы поставить турбину, придётся привлечь специалистов для переделки двигателя и перепрошивки контроллера.

Для прошивки контроллера требуются знания и специальное оборудование

Последний аргумент в пользу турбирования — это предусмотренный законодательством РФ налог на каждый дополнительный кВт мощности силовой установки автомобиля. Инсталляция наддувных агрегатов позволяет нарастить мощь мотора при неизменном ежегодном платеже в пользу государства.

Роторные типы

Компрессоры, которые применяются достаточно широко. Основной плюс это средняя цена, большой строк службы, высокая частота подаваемого воздуха, плавность и стабильность работы, быстрый отклик на частоту вращения коленчатого вала.

Воздух в этой системе не сжимается, он как бы заходит внутрь, а дальше в двигатель его нагнетают лопасти, которые сделаны в виде ротора. Поэтому они получили название – компрессор с внешним сжатием. Минусом является то, что при повышении давления на впуске, падает КПД.

Строение чаще всего состоит из двух роторов, на впускном и выпускном окне, смотрим фото. Располагаются они поперечно.

Недостатками этой конструкции можно назвать:

1) КПД зависит от зазоров между валами и другими деталями.

2) Самый большой нагрев из всех других типов.

3) Сильный шум и вибрацию валов.

4) Не особо сильное давление около 0,7 бара максимум.

Если подвести итог становится понятно, что этот тип далек от идеала. Некоторые могут — а почему лопасти винтовые? Тут есть две причины, первая это повышения давления воздуха и вторая уменьшения шума (хотя помогает мало).

Флюгер для увеличения тяги

Этот усилитель в отличие от предыдущего может вращаться вокруг дымохода. Принцип работы устройства заключается в его реагировании на воздушные потоки, в результате чего от любого дуновения ветра усилитель тяги принимает соответствующее направление. В специальные решетки задувается воздух, что создает постоянное разряжение в трубе.

Демонстрируемое изделие может работать при любых погодных условиях. Оно реагирует даже на небольшое дуновение ветерка. Изобретенное приспособление улучшает КПД котла горения, примерно на 20%. Если установить его на трубу, то не нужно будет делать дымоход очень длинным, можно сократить его видимую над крышей часть.
