Как самому сделать газонокосилку из подручных средств: новая жизнь старого пылесоса или стиральной машины

Весна – чудная пора года, когда жизнь на загородном участке начинает возрождаться после долгой зимней спячки. Распускаются первые почки на деревьях, в саду зацветают первые весенние цветы, пробивается первая молодая зеленая травка, начинается миграция дачников на участки.

Со временем зеленая травка превратится в непроходимые заросли, в которых даже невозможно будет найти домашних любимцев. Чтобы этого не допустить нужно её периодически косить. Если у вас на участке нет бензиновой косы или триммера для травы, то мы предлагаем вам сделать газонокосилку из пылесоса своими руками. Может кому-то сейчас станет смешно, ну а что же поделать? Идея немного «наркоманская», но рабочая, оригинальная и оптимально подходит для нашего лайф-хака как из ненужного мусора сделать что-то возможно полезное.

Газонокосилка это очень удобный садовый инструмент. С её помощью вы можете поддерживать нужный вам уровень размера травы, а в нашем случае еще и развлечь себя и соседей. Для изготовления такого приспособления вам понадобится старый советский пылесос и немного фантазии. Чего не сделаешь ради красивого и ухоженного дачного участка. Как говорится: «хорош ля-ля, погнали»!

Процесс создания

Начальная стадия самостоятельного создания газонокосилки заключается в подборе деталей. Самое важное – наличие двигателя. Его можно взять из уже неэксплуатируемой бытовой техники, можно изъять из какого-нибудь электроинструмента:

• дрели,
• пылесоса,
• бензопилы,
• болгарки.

Минимальный требуемый параметр двигателя – 500 В. Лучше 1000 В. Так можно будет трудиться на незначительных оборотах. Да и заточка ножей станет обязанностью более редкой. На подбор двигателя влияют диаметр ножа и совокупные габариты данной техники. Чем больше рабочая площадь для неё, тем выше должна быть мощь у двигателя.

Подбор и установка двигателя

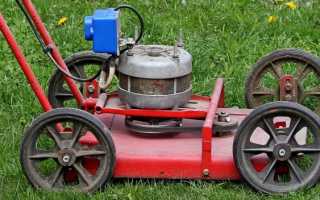

В качестве мотора для самодельной газонокосилки можно воспользоваться любым исправным движком от электрического инструмента или современной бытовой техники, включая стиральные машины, пылесосы, дрели, болгарки и бензопилы. Оптимальным вариантом является установка асинхронного двигателя с показателями мощности не менее 500 Вт и числом оборотов на уровне 3 тысяч в минуту.

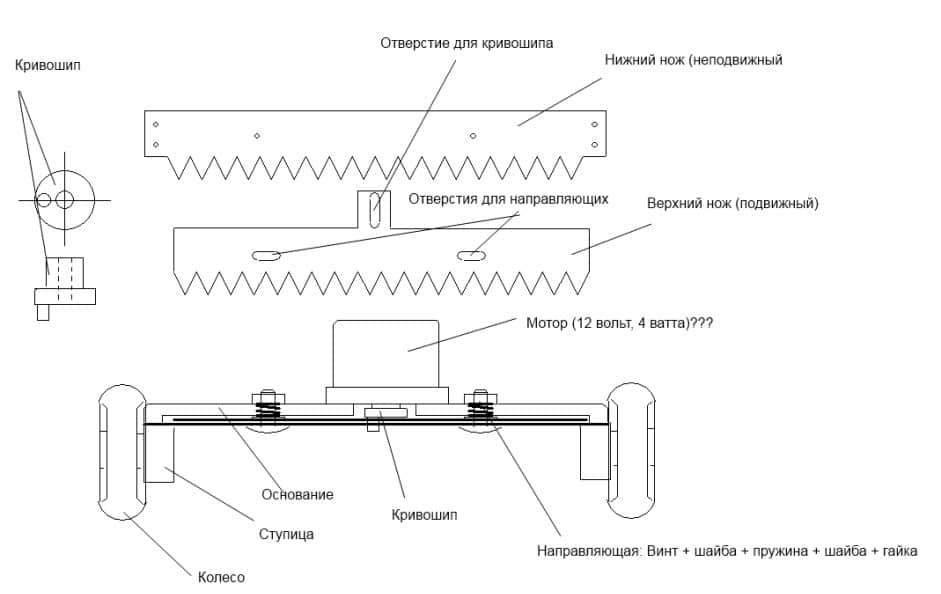

Самодельный робот-газонокосилка

С целью уравновешивания показателей и преодоления возрастающего уровня сопротивления при скашивании растительности на полуметровой полосе применяется электрический двигатель, который рассчитан на 1,5 кВт и 1,5 тысячи об/мин. Выполнять работы по скашиванию можно и менее мощными силовыми механизмами, но качественный срез травы потребует в этом случае регулярной заточки ножей. Показатели линейной скорости резцового вращения зависят от размеров захвата.

Следует помнить, что максимально качественное и наиболее быстрое скашивание с получением ровной поверхности удается получить исключительно при использовании высокооборотистых движков.

Процесс сборки

Для каркаса нужен кусок металла, либо фанера толщиной от 8 мм. Здесь потребуется создать и защитный металлический кожух. Так будет сокращена вероятность поломки газонокосилки.

Нужный инструментарий здесь:

• сварочная техника;
• ножовка (вид по металлу).

1. Сначала готовится каркас для мотора. Хоть и годится фанера, но лучше взять лист металла толщиной хотя бы 3 мм. Он более устойчив к деформациям. Размер каркаса определяется длиной ножа и шириной газонокосилки (этот параметр обычно не более 60 см). Из этого листа вырезается квадрат со стороной, аналогичной ширине этого агрегата. В центре квадрата создаётся отверстия для мотора. Крепление фланцевого двигателя к каркасу должно осуществляться валом вниз. Если у двигателя есть ушки, к каркасу привариваются ещё одни крепления.
2. Для изготовления самого простого кожуха задействуется металлическая консервная банка. Кожух лучше сделать высоким, так он станет защитником и для электрики газонокосилки. Его нужно надеть на вал двигателя. После чего надеть нож (тщательно заточенный). Весь механизм соединяется болтом. К каркасу приделываются колёса. Для них к нему необходимо приварить уголки с отверстиями. Диаметр колёс должен позволять ножу свободно проходить на 5-7 см выше грунта. Если он будет идти ниже, то останется в земле. Если выше – будет мять траву, а не резать.

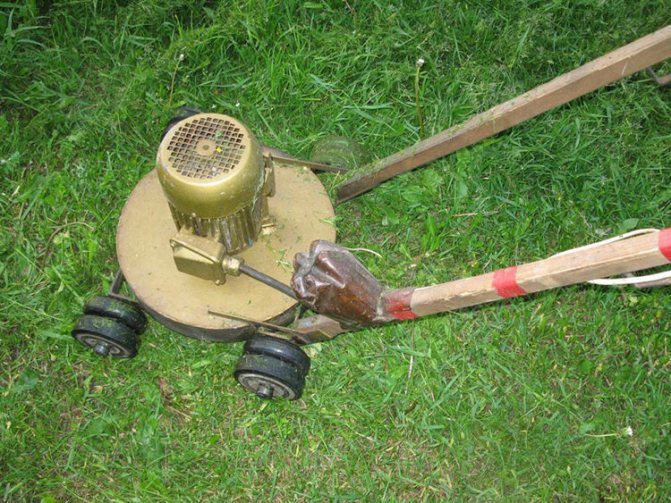

Пример каркаса (фото):

1. Ручку требуется подредактировать под рост основного пользователя будущей газонокосилки. Её оптимальная длина – порядка 90 см.

После данной сборки остаётся лишь присоединить электрошнур.

Совет! Сделать себе защиту от срезанной травы можно, приделав сетку над газонокосилкой.

Самая примитивная самодельная газонокосилка

Необходимые инструменты и материалы

Равномерный покос травы осуществляется множеством приспособлений, которые объединены под общим названием газонокосилка.

Для самостоятельного изготовления такого агрегата потребуется подготовить инструменты и некоторые материалы, представленные:

• силовой электрической или бензиновой установкой;
• косильным щитом, или рамой;
• колесами от тачки или трехколесного детского велосипеда;
• рукояткой управления в виде велосипедного руля, ручки от тачки или коляски;
• ножами, в качестве которых применяется инструментальная листовая сталь или полотно от пилы лучкового типа.

В зависимости от типа газонокосилки и особенностей исходного материала для изготовления агрегата необходимо использовать электродрель, болгарку с диском по металлу, электрический лобзик, молоток, тиски и плоскогубцы, набор отверток.

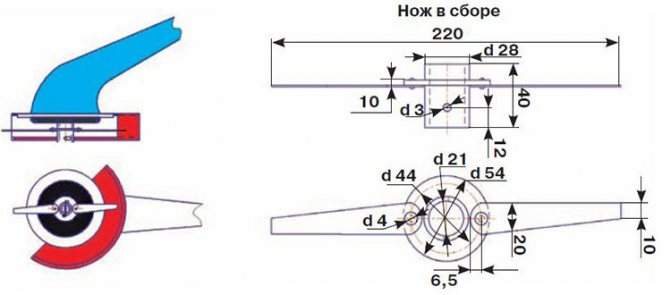

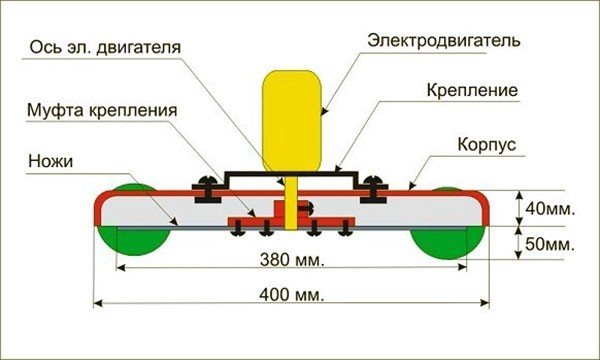

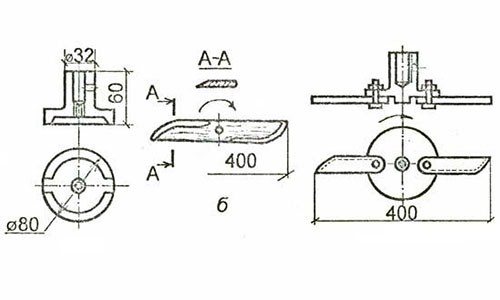

Чтобы выполнить детали в соответствии с чертежами максимально точно, потребуется подготовить рулетку или линейку, а также карандаш либо маркер. Для обработки деталей используется наждачный станок или абразивный камень. С целью функционирования в разных режимах агрегат дополняется кнопкой для включения и выключения устройства.

Соединение изготовленных деталей в единую конструкцию осуществляется посредством сварочного аппарата, гроверных болтов с шайбами и гайками, а также металлических уголков и брусков.

Газонокосилка на основе старой стиральной машины

Как известно, советские «стиралки» штамповали из крепкого металла. Их двигатели оптимально подходят по характеристикам и мощи для задуманой газонокосилки.

Превосходный стальной корпус станет оборонительной юбкой и направляющей при откидывании травы в боковую сторону.

Также здесь задействуются два шкива и ремень, передающий импульс с двигателя на механизм ножей. Двигатель крепится на платформе и подключается только на одну фазу.

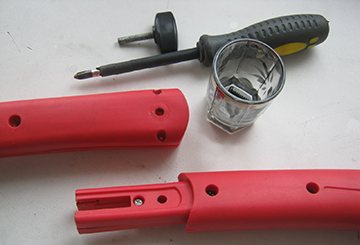

Подбор и установка ручек

Ручка косилки для травы чаще всего изготавливается специально, при помощи сварочного аппарата и металлических труб.

Однако вполне можно использовать уже готовые элементы, демонтированные со старой коляски или садовой тележки.

В процессе выбора нужно уделять внимание легкости, долговечности и надежности таких элементов.

Значительно облегчить самостоятельную сборку газонокосилки позволяет применение всего каркаса, снятого с тележки или коляски.

Рукоятка косилки для травы обычно изготавливается складного типа, что позволяет облегчить транспортировку и хранение такого агрегата.

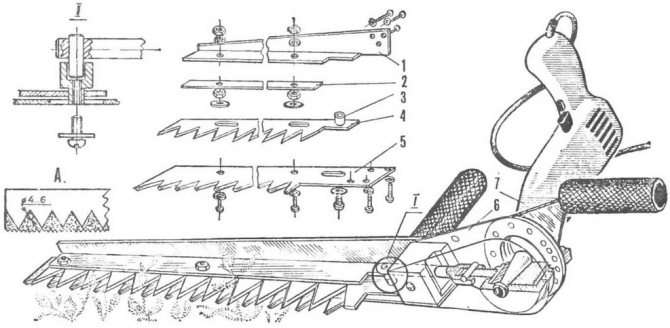

На основе дрели

Здесь в используемой дрели вместо сверла крепится широкий нож. Самая дрель приделывается к созданному каркасу вместе со своей ручкой. И в сеть будет направляться шнур дрели.

Подобные агрегаты годятся для работы на участках у бордюров и под деревьями.

Важно задействовать тихоходную дрель с хорошей мощью и динамикой 1500 – 3000 об/мин. Еще нужен грамотный подбор мощности к ширине прокоса. Перегрузка мотора не допускается. Такая дрель образуется требующийся крутящий момент, и трава легко скашивается. В работе необходимо делать паузы, чтобы двигатель «отдыхал».

Платформа для двигателя должна быть узкой, чтобы было удобно работать с пристенной площадкой. На устойчивость агрегата влияет позиция центра тяжести. Чем он ниже, тем меньше опрокидывается платформа.

Если вы намерены создать более мощную модификацию с параметрами 1500 – 6000 Вт, то установка двигателя пойдёт на специальную подошву. Подходящий двигатель – асинхронный: он меньше издаёт шума.

Ходовая часть это металлические колёса, покрытые резиной. Они обладают широким проектором. Так трава будет меньше мяться. И здесь узлы подшипников в осевых втулках более крепкие, чем вкладыши из пластика.

Дека и нож создаются из старой сковороды и стальной пластины (сталь – инструментальная). Эта конструкция для крепления ножей имеет высокую эффективность. Важно не нарушать соотношения и профиль заточенных кромок. В работе лучше придерживаться таких чертежей:

Быстроходный узел будет лучше работать при правильной центровке. Даже малое биение может вызвать сильную вибрацию, повредятся соединения, возникнет люфт из-за выработки посадочных позиций.

Газонокосилка или триммер из дрели на видео

Как сделать?

Самодельный инструмент для ухода за садовыми растениями представляет собой насадку, которая крепится на стандартную бензопилу или электрическую пилу. Итак, необходимо подготовить следующие инструменты:

• цепная электропила (или бензопила);
• две полосы из стали (25 мм);
• гайки, болты;
• сварочный аппарат;
• дрель;
• болгарка;
• рулетка;
• шлифовальный станок;
• плоскогубцы;
• транспортир.

Приступаем к сборке, при этом придерживаясь следующих действий:

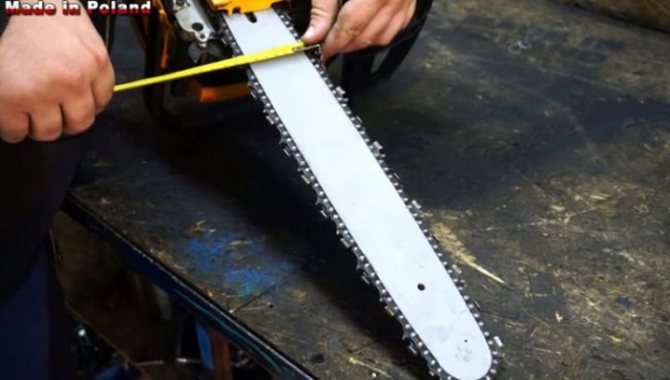

1. «расчехляем» полотно электропилы и устанавливаем параметры полотна;
2. делаем разметку на стальной полосе (равные отрезки) с помощью транспортира;
3. полосу заживаем в тиски и режем по разметке болгаркой; таким образом, получаем заготовки для «зубов» кустореза;
4. отправляем их на шлифовальный станок и сглаживаем острые края;
5. берем другую полосу и вырезаем из нее шину крепления насадки к полотну;
6. делаем разметку и сверлим отверстия для креплений;
7. раскладываем металлические «клыки» на шине на одинаковом расстоянии и привариваем их; смотрим на «геометрию» насадки;
8. далее, крепим ее к полотну с помощью болтов (затягиваем ключом).

Когда самодельный кусторез будет готов, можно приступать к его испытаниям. Включаем пилу с насадкой в розетку и подводим ее к ветке (она должна оказаться между «зубами»). В связи с «двойной фиксацией» дерево не скачет по насадке, а аккуратно срезается. Самодельный кусторез позволит спилить сразу несколько веток на дереве или объемном кустарнике.

Об изготовлении кустореза из бензопилы своими руками смотрите в видео ниже.

Ухаживая за своим садом, не избежать обрезки старых и засохших веток на деревьях и кустарниках. В результате скапливается довольно большое количество хвороста, который хочется использовать с пользой для дела. Наиболее практичным выходом в такой ситуации будет отправить ветви на компост, оставив перегнивать там. К сожалению, процесс превращения цельной древесины в компост довольно длительный, да и гора сухих веток портит общий вид на участке. В этом случае на помощь приходит садовый измельчитель. Благодаря измельчителю садового мусора можно ускорить процесс компостирования и уменьшить гору веток до весьма скромных размеров. Сегодня приобрести садовый измельчитель не составляет труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

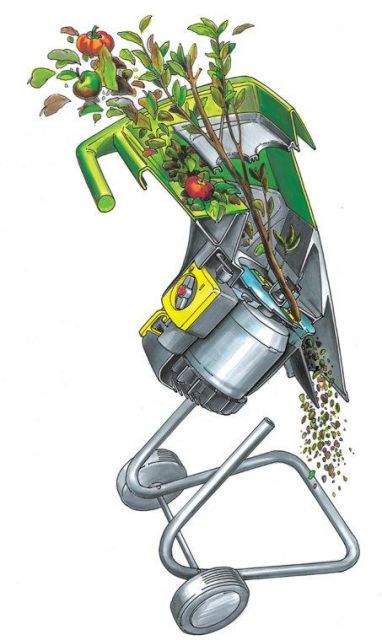

Принцип работы и устройство измельчителя

Чтобы сделать своими руками садовый измельчитель веток, необходимо понимать принцип его действия и как он устроен. Иначе будет невозможно создать правильный чертеж и собрать всю конструкцию воедино.

У измельчителя довольно простая конструкция. Он состоит из мотора, рабочего вала с ножами, металлической рамы, приемного короба и защитного кожуха. Сам измельчитель устанавливается на двухколесную базу для удобства его перемещения. Безусловно, конструкция любого садового измельчителя состоит из более мелких деталей. Какие именно и в каком количестве, мы рассмотрим на этапе создания чертежа.

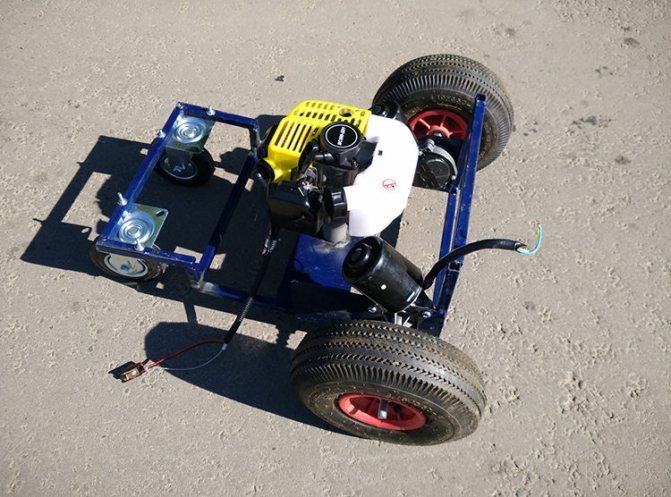

На основе бензопилы

Здесь варится каркас из кусков трубы. На нём сосредотачивается двигатель от бензопилы. За счёт его мощи газонокосилка одолеет даже мелкий кустарник. Применение такого двигателя не подразумевает наличие дополнительной обороны. Он и так имеет мощную защиту от влаги и пыли. И у него воздушные фильтры захламляются реже.

Подходящие колёсные узлы имеют оборот на 180 градусов на шарнире. Обособленный функциональный узел связан ремнями с независимым приводом бензопилы. Крутящий момент следует на диски. Там режущий инструмент – это металлические цепи. Их длина – 25 см.

Подробнее:

1. От ненужной бензопилы отвинчиваются шина и «штурвал».
2. Ручка готовится из водопроводных труб с возможностью их регуляции по высоте.
3. От бензопилы берётся «звёздочка».
4. На неё в нужном положении ставится кусок трубу 8 см в длину и с диаметром 5 см. Этот отрезок обрабатывается на токарном станке.
5. Понадобится и ещё один кусок такой трубы. Длина та же. Диаметр = 5,8 см. Он надевается на предыдущий кусок. Так получается трубный телескопический вал.
6. Для крепежа труб необходимы особые болты М6, оснащённые контргайками. Правильные позиции болтов – диаметрально параллельно друг к другу.
7. Отверстий делаете несколько. Так проще регулировать высоту среза травы. Трубы будут двигаться относительно друг друга. И это движение немного компенсирует дисбаланс.

После этих операций готовится ножевая основа. К другой трубе приваривается стальной диск (сталь – листовая). Его диаметр 18 см.

Интересно, что подобная модификация может служить годами.

Как сделать что-то самому, своими руками — сайт домашнего мастера

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ — УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

На просторах интернета увидел, как один умелец смастерил для своей бензопилы насадку, с помощью которой легко подрезает садовые кустарники и плодовые деревья. Изготовил себе такую же.

Металлическую полосу сечением 25×4 мм распилил болгаркой на восемь заготовок длиной 150 мм. У каждой срезал оба торца под углом 45 град, (фото 1)

От той же полосы отрезал планку длиной, равной длине шинки (полотна) пилы (фото 2). В полотне пилы есть два отверстия — по краям.

Точно такие же просверлил на планке (фото З)

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

К одной плоскости планки на расстоянии 50 мм друг от друга приварил параллельно короткие заготовки со скосами (фото 4). Готовую насадку-гребенку прикрутил болтами (фото 5) к шинке пилы. Можно приступать к подрезке.

Подвожу пилу к ветке так, чтобы она оказалась между зубьями насадки.

Зафиксированное с двух сторон дерево не «скачет» по зубьям цепи, а аккуратно срезается. С помощью такой насадки можно спилить сразу несколько веток на дереве или большом кустарнике.

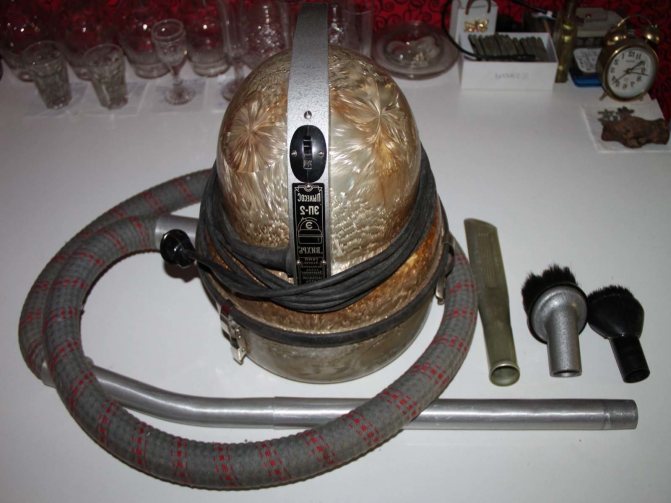

На основе пылесоса

Необходимые детали здесь это:

• колёса больших диаметров (создают плавное свободное движение);
• сварочная техника;
• два стальных листа;
• пила/ножовка.

Инструкция по выполнению:

1. Из указанных листов вырезается площадка. На ней разместится двигателя от старого пылесоса. Двигатель сосредоточится своим валом в нижней области. Для двигателя также нужен оборонительный кожух. Толщина кожуха – 1,2 мм. В нём делаются отверстия на 4 мм больше вала. Двигатель позиционируется от земли на 3-4 см, иначе агрегат поломается в процессе работы.

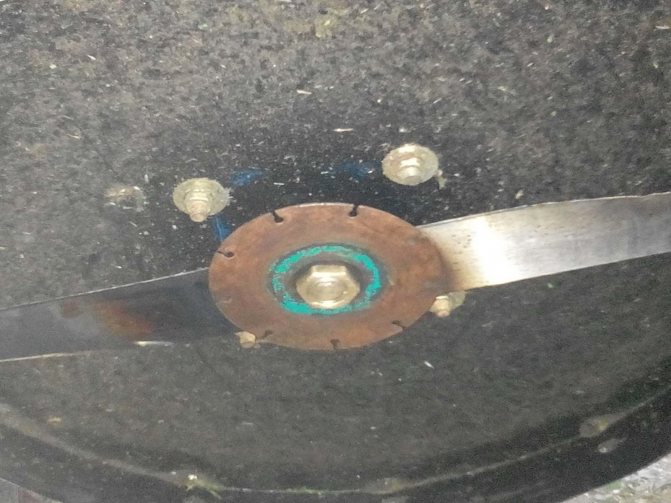

2. На двигательный вал ставится металлический диск.

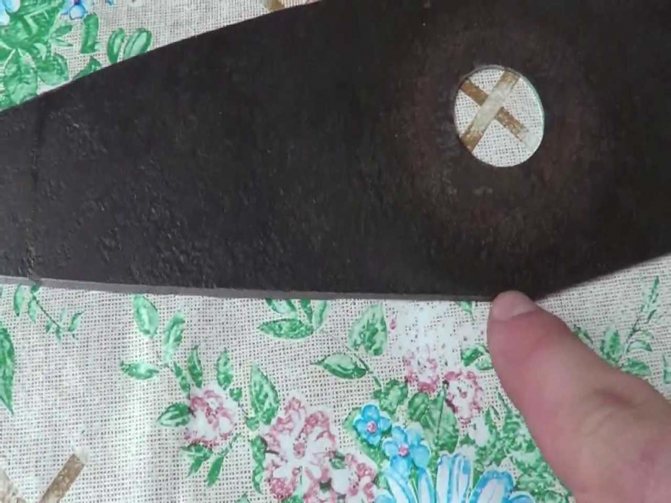

3. Нож готовится в нескольких копиях. Из металлического листа вырезается диск диаметром 3,8 – 4 см. Диск надевается на валовое дисковое окончание и приваривается к нему.

Ширина захвата – 25 см максимум.

Плюсы самодельной модели:

1. Экономия средств.
2. Экологичность.

Минусы:

1. Нельзя контролировать высоту ножа.
2. Слабый уровень безопасности.
3. Высокая вероятность поломки.

Указанные минусы устранить не сложно. Здесь важно обладать необходимыми навыками.

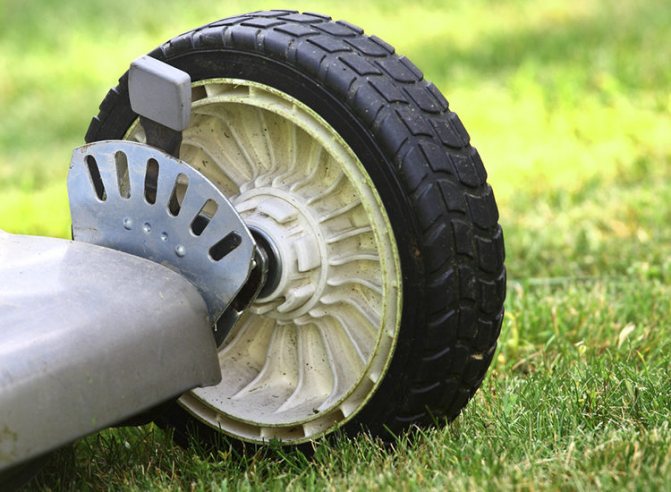

Подбор и установка колес

Колеса для самодельной газонокосилки должны быть не слишком большими, но высота таких элементов до центральной части агрегата, как правило, составляет не меньше 100 мм, благодаря чему обеспечивается оптимальное размещение резаков и комфортное передвижение устройства по обрабатываемому участку.

Слишком маленькие колесики, включая мебельные, не способны выдерживать значительный вес металлических конструкций для скашивания травы.

Колеса газонокосилки установлены на подшипниках или пластмассовых втулках

Особенно важен правильный выбор колесиков при самостоятельном изготовлении косилки механического типа, что обусловлено отсутствием двигателя. Передвижение механических агрегатов осуществляется посредством толкательных усилий, которые прилагает оператор. При выборе диаметра колес учитывается размер газонокосилки и скорость вращения резаков, а рисунок протектора должен препятствовать скольжению по травянистой поверхности.

В процессе передвижения газонокосилки любого типа ножами осуществляются вращательные движения, что сопровождается срезанием газонной травы.

Рекомендации по эксплуатации

1. Нож будет реже тупиться, если он из стали высокого качества.
2. Чтобы держать вал двигателя в сохранности, нож требуется точить неравномерно. Он должен быть острым к краю. То место, которым он касается вала, трогать нельзя, поскольку трава около участка крепления ножа и вала довольно плохо срезается, а только навязывается на нож.
3. Можно устроить регуляцию ручки по длине.
4. Нож можно защитить от контактов с землёй. Для этого нужно сделать страховочные бамперы.
5. Для скошенной травы можно предусмотреть специальный сборник.
6. Перед включением агрегата нужно тщательно проверить его состояние: остроту ножей, надёжность крепежей, свободное движение колёс.
7. Перед работой очистить рабочую площадку: ликвидировать мусор, камни, деревяшки. Они могут повредить аппарат или травмировать косильщика.
8. Выгнать детей и животных с рабочей площадки.
9. При работе агрегат толкать от себя.
10. При паузе в работе отключить агрегат от питания, вытащив вилку из розетки
11. Не работать в дождь и на мокрой поверхности.
12. Чистить или ремонтировать агрегат только после того, как его механизм капитально остынет.
13. Специалисты рекомендуют сделать в аппарате блокирующую кнопку. Она будет действовать при повреждении или заклинивании ножа. Вот эта схема:

Приделывание защитного кожуха

Дополнительная защита вала движка обеспечивается посредством простого металлического кожуха. В качестве рамы и крышки для ножей используется рукоятка и косильный защитный элемент, который делает работу самодельной газонокосилки комфортной и безопасной. Чаще всего щит своей формой схож с траекторией ножа и имеет небольшие зазоры.

Самым удачным решением является использование готовой формы, которая может быть представлена металлической миской, донышком от алюминиевой кастрюли или сковородой достаточного диаметра.

Устройство бензиновой газонокосилки

Оправа для резаков может быть изготовлена с применением стального уголка или металлических труб, а платформа в этом случае оформляется из доски, плотной фанеры или стали.

Фиксация защитного кожуха для ножа осуществляется вокруг резаков, что позволяет сделать работу косильщика безопасной, а также предотвращает попадание твердых предметов в режущие элементы.

Виды ремонтов газонокосилок

Бензиновые модификации. Их чинить крайне сложно. Но главное знать типовые неисправности, уметь их выявлять и заменять элементы. Многие бытовые модели оснащены бензиновыми двухконтактными ДВС. В самоделках можно обнаружить моторы от дрелей, бензопил и т.д.

Самая часта неполадка связана с:

• запуском двигателя,
• отсутствием движения,
• огромными вибрациями в работе.

Мотор запускается, удерживает обороты, вращения ножей нет. Это проблема механики. Проверяйте крепёж к выходному двигательному валу. Если он поломан, замените его.

Двигатель плохо заводится, но трудится стабильно. Это проблема с технологией холостого движения карбюратора. Ещё это может быть неверные пропорции горючего состава. Смешайте топливо с маслом в верном соотношении. Если не помогло, извлеките карбюратор и отрегулируйте технологию холостого хода.

Двигатель плохо заводится и плохо трудится. Здесь нужна проверка карбюратора. Возможен засор в топливных жиклерах. Засориться могут и фильтры: топливный и воздушный. Их следует поменять, а жиклеры продуть.

Двигатель хорошо заводится, но не справляется с нагрузкой. Это проблема с воздушным фильтром. Нужна его очистка или замена.

Не запускается бензиновый двигатель и при качественной подаче топлива. Это неполадка с технологией зажигания. Нужна проверка катушки. При видимых нарушениях, она подлежит замене. Здесь может быть дилемма и в свечах. Нужна диагностика каждой свечи. Возможны их замены.

Об устройстве карбюратора

Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор частей, но может малость изменяться зависимо от производителя. Составные части:

1. Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
2. Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
3. Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
4. Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Профилактика

Также очень важно следить за состоянием карбюратора. Периодически требуется его очистка. Демонтируется его кожух. Отворачиваются винты. Он вынимается из пластика. С него удаляется мусор (если таковой есть). Под кожухом имеется крышка. Под ней сосредоточен карбюратор. Он снимается. Сначала отсоединяется топливный шланг (через него сообщаются топливный бак и карбюратор). Из него может потечь топливо. Нужно быть внимательнее. Карбюратор извлекается, удерживается на паре болтов. Далее идёт его разбор.

Отвинчивается болт, удерживающий крышку топливного отсека. При очистке нужны специальные средства. Вполне сгодится WD-40. Нужно хорошо прочистить топливные каналы этого механизма. Необходим тонкий медный провод. Чистка начинается с топливного отсека. Механизм обильно замачивается. Карбюратор оставляется в покое ненадолго. Такой процесс повторяется несколько раз. Медным проводом чистятся каналы. Допустим их продув под давлением. После данных операций механизм собирается в обратном алгоритме.

Забитые отсеки и каналы – наиболее частая причина неполадок двигателя. Постоянный контроль за их чистотой серьёзно продлит жизнь двигателю и сделает его работу эффективнее.

Установка элементов системы питания

Шнур электропитания фиксируется посредством изоленты вдоль ручки агрегата, а все участки соединений электрических проводов необходимо тщательно заизолировать.

Фланцевый движок после установки на каркас прикручивается болтами.

Обычный мотор требуется зафиксировать на специальных уголках, направленных в вертикальном положении вверх.

На рукояти управления в обязательном порядке фиксируется кнопка аварийного выключения движка, что позволит минимизировать риск травматизма.

Кусторез бензиновый

Такой прибор гораздо функциональнее электрического (мощность двигателя внутреннего сгорания достигает 6 кВт). Этим прибором пользуются для подстрижки кустов на городских улицах и в парках. Отсутствие кабеля и тяжёлого аккумулятора делает его удобным в работе.

Но пользование им требует умения и опыта. Неудобства при этом тоже имеются: его периодически потребуется заправлять топливом, мотор требует постоянной заботы. Неприятно выделение выхлопных газов.

К тому же это дорогой прибор. Он потребуется для большого объёма работы. Приобретать его для дачного или приусадебного участка нет смысла, для них вполне достаточно электрического кустореза.

Заключительная проверка на холостом ходу

Перед этой процедурой необходимо выполнить полноценную регулировку составных частей карбюратора при работе на максимальных оборотах. Далее следует осуществить проверку функционирования устройства в режиме холостого холода. Когда достигаются правильные параметры при регулировке, можно заметить точное соответствие конструкции карбюратора таким критериям:

1. При подключении режима холостого холода цепь не двигается.

Акселератор бензопилы

1. Когда осуществляется даже небольшое нажатие на акселератор, двигатель в ускоренном темпе набирает обороты. При постепенном углублении нажима можно заметить, что скорость двигателя соразмерно повышается, достигая максимально допустимых значений.
2. При работе двигателя можно сравнить его звук с четырехтактным прибором.

Если замечаются нарушения в приведенных параметрах или регулировка устройства была осуществлена не в полном объеме, нужно выполнить основной этап настройки повторно. Иногда действия выполняются неправильно. В этом случае устройство может выйти из строя из-за потери правильных настроек узла. В этом случае придется обратиться к специалисту.

Составные части

Самый простой прибор такого рода все равно состоит из нескольких деталей.

В первую очередь, это каркас, на котором и будут закрепляться все остальные детали. Не менее важен и двигатель – с типом его вам придется разбираться самому, поскольку это только ваше решение. Кроме того, понадобятся ножи, защитный кожух, колеса и рукоятки для управления. Впрочем, все вышеперечисленное вполне можно найти в собственном гараже, так что запчасти для газонокосилок не должны стать проблемой.

Косильный щит и рукоятка

В самодельной газонокосилке косильный щит не только прикрывает нож, но и служит несущей рамой. В этом качестве можно использовать большую сковороду, миску, отрезанное от большой кастрюли или выварки днище.

Удобной рукояткой служит руль от велосипеда, прикрепленный к трубке подходящей длины.

Диаметр последней составляет 3 см. Подойдет стальная или пластиковая водопроводная труба, ручка от той же коляски и даже черенок от какого-нибудь сельскохозяйственного инструмента. Для человека со средним ростом рукоятку располагают на высоте 90 см.

В обязательном порядке на этом элементе должна быть кнопка аварийного останова двигателя.

Как изготовить газонокосилку из болгарки?

Современные «умельцы» используют чаще других следующий способ изготовления газонокосилки из болгарки.

Для этого они устанавливают ее на тяпку, закрепив обычным скотчем. Диск берут из циркулярки, поскольку он по размеру подходит как нельзя лучше. Также крепят к ручке наипростейшего садового инструмента – тяпки электрический шнур, чтобы он при работе не мешал и не попадал под косилку.

На этом изготовление закончено, но можно увеличить диаметр диска, при необходимости обрабатывать участок большого размера.

Разновидности садовых измельчителей

Как не именуют рубильные машины, применяемые для дробления древесных отходов. Щепорезка, веткоизмельчитель, шредер, щеподробилка, — далековато не полный перечень заглавий. Невзирая на такое обилие определений, устройство разных агрегатов фактически идиентично. Неважно какая молотилка состоит из таких частей:

• железная рама, куда крепятся все детали и механизмы;
• основной привод – электродвигатель или бензиновый (дизельный) мотор с валом отбора мощности;
• режущий механизм;
• основная передача (обычно, ременная);
• защитный кожух;
• 2 бункера — для подачи деревянных палок и выгрузки щепы.

Измельчители: из дисковых пил (слева) и с ножевым валом (справа) По факту самодельные измельчители ветвей делятся на разновидности только устройством режущего механизма, другие элементы отличаются только размерами. Если пристально просмотреть размещенные в вебе чертежи дробильной части, то можно выделить последующие пользующиеся популярностью решения:

1. В центре вала крепится 2—3 10-ка дисковых пил, снаряженных зубьями из твердого сплава.
2. Конструкция, повторяющая устройство фуганка на циркулярном станке. Как сделать газонокосилку своими руками из стиральной видео: косилка из бензопилы. На валу изготовлены продольные пазы (от 2 до 6 шт. зависимо от мощности мотора), где закреплены рубящие ножики, сделанные из углеродистой стали. Ветки подаются на измельчение под углом 90° к ножикам.
3. Дисковая молотилка для дерева, где ножики крепятся к плоскости железного круга, насаженного на вал. Косилка из бензопилы видео!. Тут ветки необходимо подавать под углом 30—45° к поверхности диска, что обеспечивается конструкцией загрузочного бункера.
4. Рубильная машина с 2-мя валами, которые крутятся синхронно. Ручной пропольник и окучиватель в одном. Мопед из бензопилы и велика своими руками 1. Режущие кромки ножей, установленных на валах, при вращении сходятся в одной точке. Из-за этого происходит не только лишь дробление, да и самозатягивание ветвей после захвата. Подача древесной породы – перпендикулярно вращающимся ножикам.

Молотилки: дисковая (слева) и двухвальная (справа) Примечание. Для роста вращающего момента и усилия резки в садовых измельчителях употребляется маховик, насаживаемый на свободный конец вала. Ремонт своими руками бензопилы «штиль 180». Исключение — дисковая молотилка для ветвей, где маховиком служит тяжкий железный круг с прикрепленными ножиками.

Далее мы разглядим, как без помощи других сделать садовые шредеры первых 3-х типов. Двухвальная щепорезка – достаточно непростой в изготовлении агрегат, требующий вложений и трудозатрат, что не всегда оправдано. Молотковые и остальные уникальные измельчители древесной породы, изготовленные своими руками, показаны на видео:

Упрощенная схема

Для установки ножей на самодельную электрическую газонокосилку необходимо будет сделать следующее:

• Проделайте два отверстия в диске, отступив от края на 2 сантиметра. Они необходимы для установки ножей. К кругу они крепятся при помощи болтов М6;
• Ножи необходимо вырезать из ножовки или пилы. В длину они должны быть 60 мм, а в ширину – 30 мм;

• Закрепить болты нужно таким образом, чтобы ножи могли свободно вращаться вокруг своей оси, когда на них будет происходить давление. Такое свойство очень полезным, если в траве попадется какой-то твердый предмет. Это убережет вашу самодельную газонокосилку от частых поломок.

Теперь необходимо установить механизм включения устройства. Проведите провод к мотору от стандартного тумблера. Такая косилка из пылесоса, сделанная своими руками, отлично подойдет для небольшого объема работ на дачном участке.

Подробней о ноже для газонокосилки

От этой важной детали зависит качество работы и эксплуатационный период газонокосилки. Изготавливают нож в двух вариантах.

Цельный

Внешне напоминает пластину, рабочая поверхность которой затачивается по всей длине, а в центре имеется отверстие. Изготавливается пластина из прочной стали.

Если нож имеет две лопасти, его следует сбалансировать, чтобы исключить вибрацию, способную разрушить вал электрического двигателя от стиральной машины. Для того, чтобы нож быстро не тупился, при заточке выдерживается угол в шестьдесят градусов.

Чтобы скошенный сорняк укладывался равномерно, тыльная сторона ножа загибается по принципу пропеллера. До обработки сталь «отпускается» на газовой горелке и вновь закаляется, после чего ее можно заточить.

Так как механическая часть самодельной газонокосилки работает в экстремальных условиях, вал должен иметь защиту, предупреждающую наматывание скошенной травы.

Такой вариант ножа работает отлично, пока не наткнется на пень или камень.

Составной

Сталь для его изготовления может не отличаться твердостью, рабочая поверхность затачивается не на всю длину, а пятисантиметровыми отрезками. От внезапного удара лезвие просто согнется под прямым углом, нож, да и вал двигателя не пострадают.

По такому принципу работает крепление гребных винтов лодочного двигателя – от столкновения страдает только шпонка.

По форме ножи могут быть изогнутыми, фигурными, трапециевидными. Длина их не должна превышать пятидесяти сантиметров. Необычный вариант ножа представлен цельным диском.

Умельцы рекомендуют выбирать именно такой тип, как более прочный.

Характеристики

Садовые кусторезы используются для среза старых веток и формирования кроны декоративных растений, а также виноградной лозы. Все собственники дачных и приусадебных участков в один голос утверждают, что этот инструмент является одним из самых необходимых в арсенале любого садовода.

Если на вашем участке мало растений, то стоит отдать предпочтение самым простым и бюджетным моделям механического типа. Ручной кусторез по внешнему виду и принципу работы напоминает обычные ножницы: у него есть две рукоятки, благодаря которым производится воздействие на режущую поверхность.

Как и следует из названия, такой инструмент нужно удерживать в руках, то есть механические кусторезы приводятся в действие за счет приложения физической силы человека. Как всем известно еще из школьного курса физики, чем длиннее рычаг, тем меньшее усилие нужно для произведения того или иного действия. Именно поэтому ручные кусторезы имеют длинные ручки. В самых современных моделях они дополнены прорезиненными накладками для более удобного захвата и удержания.

К режущему полотну предъявляется одно, но крайне важное требование – лезвия должны быть как можно лучше отточены.

Ручные кусторезы имеют массу достоинств:

• малый вес;
• компактность;
• бесшумная работа;
• возможность эксплуатации в любых погодных условиях;
• автономность работы (отсутствие привязки к батареям и источнику переменного тока);
• демократичная цена.

Впрочем, и без минусов не обошлось. Этот инструмент требует использования физической силы, поэтому продолжительная работа может привести к переутомлению и мышечной усталости.

Дополнительно: Кусторез гудлак

Многие пользователи путают секатор и кусторез. Эти инструменты очень похожи по принципу действия и функциональному назначению – и тот и другой подходят для обрезки веток и сучьев. Однако кусторез предполагает работу в труднодоступных либо же расположенных довольно высоко участках. Таким образом, секатор от кустореза можно отличить безошибочно – у последнего ручки гораздо длиннее, эту разницу сложно не заметить.

Сучкорезы предназначены для того, чтобы садовод имел возможность дотянуться до веток, расположенных на удалении от земли. Кроме того, такие приспособления могут быть полезны тем землевладельцам, которые по каким-то своим причинам не хотят нагибаться, совершая обрезание нижних ветвей и коротких кустарников.

Газонокосилка из электродвигателя от пылесоса

Моя конструкция состоит из:

• коллекторного двигателя;
• узла крепления его на деревянной штанге;
• самодельного режущего ножа;
• опорного колеса;
• кнопки выключателя;
• защитных чехлов.

Электродвигатель

За основу конструкции газонокосилки взят коллекторный двигатель от старого пылесоса советских времен на 300 ватт марки «Буран». От его использования по назначению пришлось отказаться после того, как в результате длительной эксплуатации стали изнашиваться различные прокладки, нарушилось движение воздуха. Мне надоело устранять появляющиеся свищи, сказывающиеся на напоре и всасывании, посему купил ему замену.

Внешний вид собранного триммера со стороны двигателя показан на фотографии. Поскольку он уже не используется, то покрылся ржавчиной, а остатки скошенной травы давно высохли и остались прилипшими ко всем деталям. Мне намного удобнее работать заводской конструкцией.

Двигатель совсем не пришлось переделывать. Просто , тисков и ножовки по металлу изготовил несколько крепежных элементов и защитные чехлы. На очередном фото приподнят колпак, вырезанный из пластиковой бутылки, закрывающий щеточный узел.

На этой картинке плохо виден рабочий нож, но его можно рассмотреть выше.

Для большей наглядности приподнял пальцем защитную крышку и показал крупным планом двигатель со стороны щеток. Здесь полностью все заводские детали остались в работоспособном состоянии.

С противоположной стороны работает смонтированный еще на заводе конденсатор.

Штанга

Крепление всех деталей самодельного триммера выполнено на высушенной деревянной палке без какой-либо ее обработки. Просверлил в ней крепежные отверстия, а некоторые детали, например, скобу ручки прикрутил куском проволоки.

Все эти соединения видны на разных снимках.

Самодельный нож для травы

Примечательно то, что когда я снял крыльчатку вентилятора, то увидел: освободившееся место на валу ротора идеально подходит для крепления самодельного ножа. Даже гайку и прокладки не пришлось подбирать.

Неудачный опыт

Поначалу попробовал крепить на вал проволоку разных диаметров. Она нормально начинала косить траву, но очень быстро обрывалась. Ее структура не выдерживает механических нагрузок на разрыв и изгиб, развиваемых большими оборотами двигателя и встречной травой. Поэтому производители триммеров выпускают разные сорта лески.

Способ изготовления газонокосилки

Сделал нож для самодельного триммера по следующей технологии:

• взял металлическую пластину из мягкой стали;
• вырезал ее прямоугольной формой;
• просверлил по центру отверстие по диаметру вала;
• заточил края для уменьшения нагрузок при косьбе.

Чтобы показать способ его крепления через заводскую втулку я немного открутил гайку, а сам нож просто отогнул рукой.

Опорное колесо

Основной недостаток этой конструкции газонокосилки, как и всех триммеров с нижним расположением электрического двигателя, заключается в необходимости прикладывать большие физические усилия для удержания ножа в нужной плоскости при косьбе. Мышцы работника при этом напрягаются, а сам он быстро устает. Нужен упор на землю.

Поэтому я к корпусу двигателя и штанги посредством переходников прикрепил небольшие колесики от старой детской тележки. Они легкие, но значительно облегчают работу.

Кнопка выключателя

Ее необходимо располагать на ручке непосредственно под ладонью.

Так можно быстро отключать триммер.

Выбор конструкции

Использовал специальное крепление кнопки с самовозвратом от одного из отработавших свой ресурс измерительного электроприбора. Оно просто прикручено к деревянной штанге мягкой медной проволокой в изоляции и для лучшей наглядности фото сдвинуто с ее оси набок.

Коммутирующая способность контактов с запасом выдерживает мощность, развиваемую двигателем в 300 ватт.

Обращаю внимание на функцию самовозврата. Применять обычный выключатель я не советую. Если при работе вы случайно упадете, потеряете равновесие или произойдет что–то непредвиденное, а работающий триммер выскользнет из рук, то остановить его моментально вы не сможете. Острый нож будет резать все, что попадется на его пути.

Чтобы предотвратить несчастные случаи при подобных ситуациях я даже на заводском триммере . Считаю, что безопасность и здоровье дороже подобных удобств с рисками.

Способ монтажа

Случайный доступ к электрическим контактам проводов ограничен изоляцией специальной изолирующей ленты.

На следующем фото я их специально оголил. Так будет вам лучше видно крепление и подключение.

Пайку, кстати, делал все тем же . Хотя существует много других конструкций, описанных в отдельной статье .

Провода к кнопке самодельной газонокосилки просто обмотаны вокруг штанги, а с обратной стороны скручены и припаяны в разрыв одной питающей жилы кабеля. Соединения заизолированы изолентой, закрыто защитными кембриками.

По правилам безопасности любой , а не ноль. Но в рассматриваемой конструкции каждый раз определять ее положение не имеет особого смысла, да и самодельный триммер создавался ради эксперимента, а не длительной работы. Он вполне удовлетворительно себя зарекомендовал при косьбе газона.

Защитные чехлы

Вы уже увидели их изображение на всех вышерасположенных фотографиях. Сверху двигателя для защиты коллекторного узла при работе я просто вставил отрезанную горловину от пластиковой бутылки.

Нижний чехол удалось сделать из корпуса этого же пылесоса, вырезав из него часть сектора. Прикрепил его винтами с гайками.

Колеса

Это очень важный момент, от которого зависит будущая работа газонокосилки. Так что подбирать все здесь нужно очень тщательно, не жалея времени.

Оптимальная высота колес должна поднимать ножи над землей сантиметров на пять-шесть. Так вы сможете создавать приятную глазу лужайку. Если же взять высоту ниже или выше, то результат будет далеко не таким. Либо некоторые участки будут пропускаться, либо же вся конструкция накроется медным тазом.

Количество колес вы выбираете сами. Можно сделать конструкцию на четырех, трех или двух опорах – это не имеет решающего значения, разве что технологии сборки немного меняются.

Двухколесные устройства в обязательном порядке оснащаются защитой от касания земли – просто потому, что если отпустить её на секунду, она наклонится. Приведет же этот инцидент к поломке. Кроме того, ремень для газонокосилки такого плана излишеством тоже не будет. Так как они считаются наиболее маневренными, это станет даже плюсом. Собственно говоря, переносить её таким образом будет куда проще, чем пытаться её катить. То есть, для облегчения жизни, вы вполне можете использовать ремень для газонокосилки.

Трехколесные машины обычно собираются так: два колеса закрепляются сзади, а одно впереди. Это дает несколько важных преимуществ. Прежде всего, вы сможете легко управлять газонокосилкой, а также одновременно с этим поднимать её, просто давя на ручки.

Агрегаты на четырех колесах не всегда можно изготовить – колеса-то должны быть одного диаметра. Но две пары одинаковых колес не всегда валяются в гараже. Тем не менее такая конструкция наиболее надежна, поскольку дает качественную опору, а также позволяет работать с большими участками травы, не испытывая лишней усталости.

Полезный совет: колеса должны быть достаточно большими, поскольку ездить предстоит по достаточно трудной «дороге». Если же взять недостаточный диаметр, то покос травы превратится в ад.

Электрическая модель

Чтобы газонокосилка использовалась как насадка-культиватор, потребуется:

• сделать чертеж;
• изучить принцип работы мотокосилки;
• купить сварочный аппарат.

Предлагаемая модель обладает следующими преимуществами:

• простая сборка;
• высокая надежность;
• экономичность;
• удобная эксплуатация;
• низкие затраты на электроэнергию.

Специалисты рекомендуют укомплектовать газонокосилку 4 колесами, чтобы выкашивать неровный участок газона. Рассматриваемая конструкция легко изготавливается в течение дня. Для этого потребуется асинхронный мотор мощностью в 180 Вт. Двигатель с пусковым реле и конденсатором можно демонтировать с простой стиральной машины

. Мотор крепится на раму (в верхней части) так, чтобы не выступал за ее пределы. На мотор устанавливается кожух соответствующих размеров.

Техника безопасности

Газонокосилка представляет собой травмоопасное устройство, а самодельная — в особенности. Из соображений безопасности косьбу следует осуществлять с соблюдением таких правил:

1. Обувь надевается закрытая, брюки — длинные.
2. Глаза защищаются очками.
3. Необходимо следить, чтобы при косьбе дети и животные находились на безопасном расстоянии от машинки. Оно составляет 30 м (ножом может выбросить камень или ветку).
4. Работы проводятся только при достаточном освещении.
5. Газонокосилку с электроприводом нельзя использовать на мокром газоне.
6. Нельзя отходить от устройства, не выключив его.
7. Обслуживание, очистка и ремонт осуществляются только с выключенным двигателем.
8. Стрижка газона на неровной местности осуществляется не вверх-вниз по склону, а поперек него.

По твердому покрытию газонокосилку перемещают только с выключенным двигателем.

Проверка работы ускорения

Нужно выполнить небольшое исследование. Инициируется ускорение работы устройства. Следует оценить исправность работы двигателя во время совершения максимальных оборотов. Когда двигатель функционирует правильно, значит при нажатии на акселератор скорость быстро возрастает до 15000 об/мин.

Если этого не происходит или увеличение скорости слишком замедленно, необходимо применить винт, отмеченный буквой L. Он поворачивается против часовой стрелки. Нужно соблюдать умеренные движения, так как поворот не может быть больше 1/8 от полного круга.
