Регулятор давления воды: назначение, конструкции, принцип работы, настройка

Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Одним из таких элементов является редуктор давления воды в системе водоснабжения – прибор решает проблемы, связанные с изменениями напора жидкости. По-другому его называют редукционным клапаном.

Разберемся, в каких случаях необходимо применять редуктор, как работает устройство, и каковы особенности конструкции разных модификаций. Кроме того, опишем технологию монтажа и приведем пример регулировки редукционного клапана.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

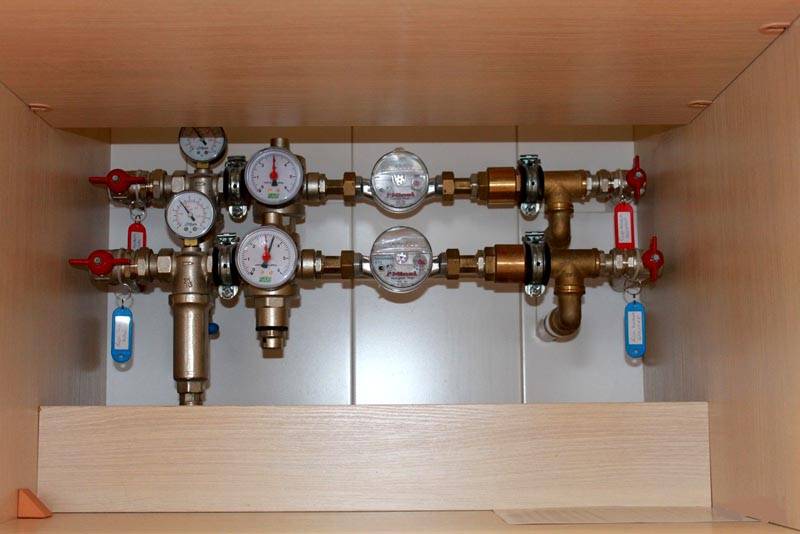

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

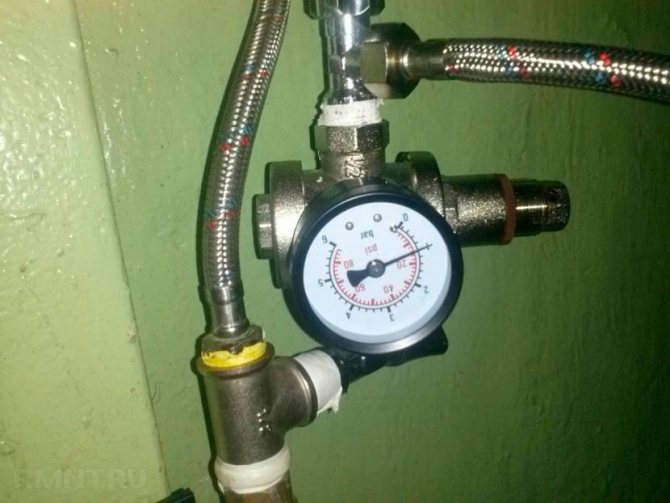

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованием Источник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

На выходе из устройства давление падает до значений, установленных настройкой Источник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумулятором Источник cdn.sovet-ingenera.com

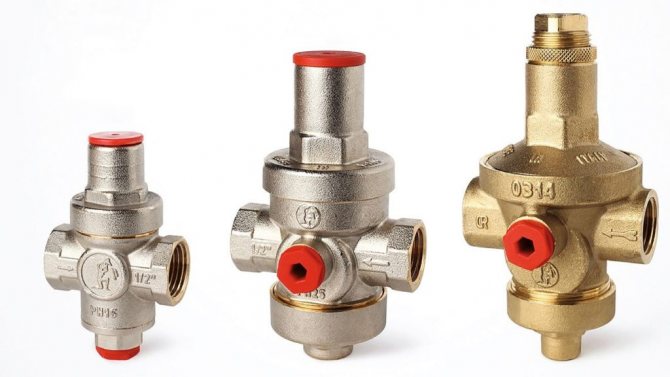

FAR

Рассматривая вариант с регулятором FAR, необходимо пристально изучить его технические характеристики. Особенно важны показатели входного и выходного давления. Отправляясь за покупкой, рекомендуется вооружиться параметрами своего водопровода и тех приборов, которые на нем установлены.

Одним из важнейших показателей является рабочая температура. Отдельные редукторы давления для водопровода рассчитаны на температуру 0-40 градусов. То есть на горячей трубе их использовать запрещается. Туда необходимо подбирать модели с рабочей температурой до +130 градусов. Стабилизаторы FAR относятся к дорогостоящему оборудованию.

Виды регуляторов

Регуляторы давления классифицируются по нескольким признакам. По назначению они делятся на:

• бытовые с производительностью около 3 куб.м./час;
• коммерческие – до 15 куб.м./час;
• промышленные – более 15 куб.м./час.

Бытовой редуктор давления воды в системе устанавливается на трубы внутренней разводки диаметром максимум до 2 дюймов и монтируется с помощью резьбовых муфт или переходников. А более мощные механизмы встраиваются в магистральные водопроводы большего диаметра, и их монтаж осуществляется на фланцах.

Промышленный регулятор с фланцами и манометрами Источник zavodaso.ru

Материалами для изготовления приборов являются не поддающиеся коррозии металлы – чугун, латунь и латунные сплавы, хромированная или никелированная сталь.

Бытовые РДВ имеют два боковых патрубка с резьбой для подсоединения к трубам, а также регулировочный винт и выход для подключения манометра.

На заметку! Некоторые модели могут быть оснащены и другими устройствами: шаровым краном, фильтром грубой очистки (грязевиком) и т.п., что позволяет не заниматься их монтажом дополнительно.

По внутренней конструкции редукторы делятся на мембранные, поршневые и лабиринтные.

Мембранные редукторы

Этот вид регуляторов считается самым износостойким, так как легко переносит наличие механических примесей в воде. Кроме того, он более мощный, а настройка регулятора давления воды выполняется точнее и в широком диапазоне. Но эти характеристики отражаются на стоимости прибора – он самый дорогой из линейки бытовых.

Схема устройства мембранного регулятора Источник i.ibb.co

Вода, поступающая в камеру под высоким напором, давит на шток с пружиной, он прижимает мембрану и уменьшает просвет, через который жидкость вытекает наружу, тем самым уменьшая давление.

Смотрите также: Специализируются на монтаже инженерных систем: отоплении, водопроводе и канализации

Поршневые редукторы

Принцип действия тот же, только проходное сечение изменяется из-за движения поршня, на который давит пружина. Такие механизмы дешевле, но из-за присутствия движущихся элементов чаще выходят из строя и более чувствительны к качеству жидкости. Поэтому перед ними необходимо устанавливать фильтры.

Регулятор давления воды в системе водоснабжения. Цена от разных производителей

Регулятор РДВ15-2А-М российского изготовления

Регулятор Icma итальянского изготовления

Регулятор ЭЭД-5 китайского изготовления

Видео описание

О том, как работает и чем отличается поршневой регулятор давления воды в системе от мембранного, рассказано в видео:

Для справки! Когда вода в систему подаётся с нормальным напором, она проходит через редукторы, не встречая сопротивления в виде уменьшенного просвета, поэтому давление уменьшается незначительно, в пределах 0,1-0,2 бара.

Лабиринтные редукторы

В отличие от конструкций с мембраной и поршнем, в лабиринтных регуляторах нет движущихся элементов. Их внутреннее пространство разделено на множество мелких каналов, проходя по которым вода теряет напор, преодолевая гидравлическое сопротивление.

Такие приборы не оснащаются манометрами и устанавливаются локально перед водопотребляющим оборудованием.

Обратите внимание! К чистоте воды при использовании лабиринтных редукторов предъявляются особенно высокие требования.

Выбирая РДВ, нужно изучить его рабочие параметры, чтобы определить возможность его применения в той или иной системе. В первую очередь это диаметр подключения, допустимая температура воды, максимальное входное давление, диапазон, в котором возможна его регулировка.

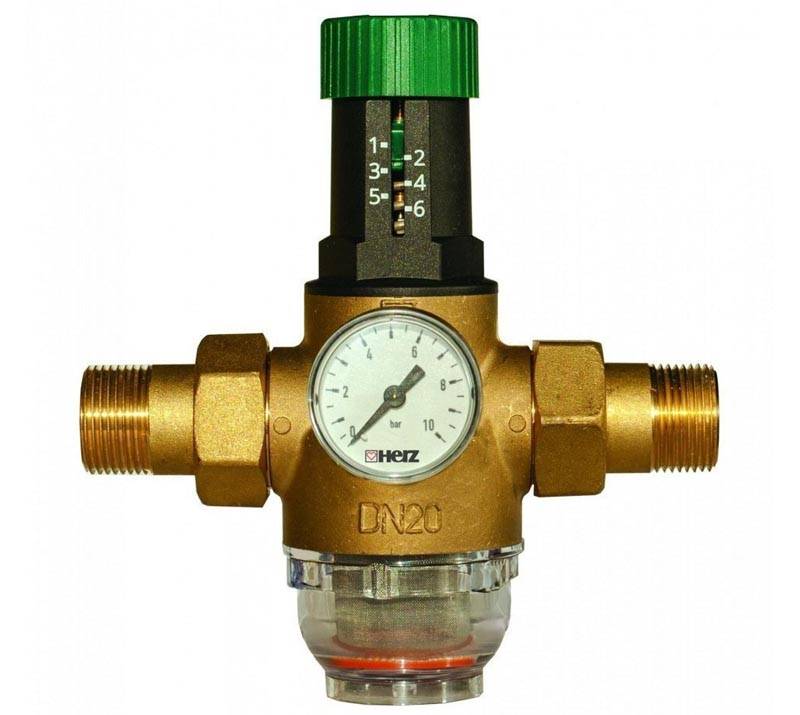

Диаметр подключения указывается на корпусе прибора Источник kanaliza.ru

РД-15

Внутри этого прибора мембранного типа рабочая камера разделена на два отсека. Как результат, редуктор для понижения давления воды приобретает высокую надежность и простоту обслуживания. Один из отсеков абсолютно герметичен, что перекрывает в него доступ воды. Он предназначен для размещения большинства функциональных узлов.

Благодаря подобному устройству прибор получает защиту от ржавления и засоров. Чтобы максимально продлить эксплуатацию стабилизатора, необходимо соблюдать правила использование и следить за цельностью внутренней перегородки. Редукторы РД-15 относятся к бюджетным моделям, и представлены на рынке в нескольких модификациях.

Монтаж и настройка

Установить бытовой регулятор так же просто, как водомер. Особенно если делать это сразу при монтаже внутренней разводки. Если же его необходимо встроить в уже работающую систему, то для этого сначала нужно перекрыть воду и слить её остатки, открыв все краны в доме. Затем вырезать часть трубы, установить соединительные фитинги и подключить к ним редуктор, выполнив герметизацию всех соединений. При этом необходимо учитывать направление потока, указанное на корпусе стрелкой, а манометр располагать вертикально.

Принцип действия

По характеру действия различают две категории устройств. Принципом работы редукторов давления воды является действия, которые нужны, чтобы стабилизировать рабочие параметры. При этом задача может решаться:

1. Перед редуктором. Это когда стабилизируется поток, подходящий к приспособлению.
2. После редуктора. Стабилизация производится после места врезки устройства.

Бытовой регулятор состоит из следующих элементов:

• клапан (прижимной элемент, изменяющий размер проходного отверстия);
• пружина (обеспечивает достаточное прижатие клапана);
• корпус (бывает стальным, латунным, чугунным).

При этом есть целый ряд устройств, каждый экземпляр которого отличается по типу работы.

Коротко о главном

Ни одна водопроводная система не работает без сбоев и скачков давления в трубах, последствиями которых могут стать разгерметизация стыков, поломка оборудования, выход из строя смесителей. Избежать их поможет регулятор давления, автоматически ослабляющий напор до нормативных параметров.

В зависимости от действующего механизма, он бывает поршневым, мембранным или лабиринтным, и может устанавливаться как в самом начале внутренней магистральной разводки дома, так и непосредственно перед оборудованием, чувствительным к изменению давления воды.

Простой монтаж, продление срока службы оборудования и возможность настройки прибора на нужные значения делают его незаменимым устройством для стабильной эксплуатации системы.

Оценок 0

Прочитать позже

Применение устройств регулирования в системе водоснабжения

Редуктор применяется в системах холодного водоснабжения централизованного, автономного и распределительного типа. Снижение давления необходимо, в первую очередь, для безопасной эксплуатации бытовой и коммерческой гидравлической техники.

Редуктор применяется в системах холодного водоснабжения централизованного, автономного и распределительного типа

Использование редукторов производится:

• в коммунальных сетях водоснабжения;
• в насосных установках;
• в системах орошения посевов;
• в системах пожаротушения;
• в водопроводах.

Преимущества использования регуляторов:

• Защита систем от различного рода гидроударов, резких скачков давления;
• Понижение расхода вода, и, как следствие, сокращение трат;
• Значительное снижение уровня шума и вибрации;
• Постоянное давление потока.
