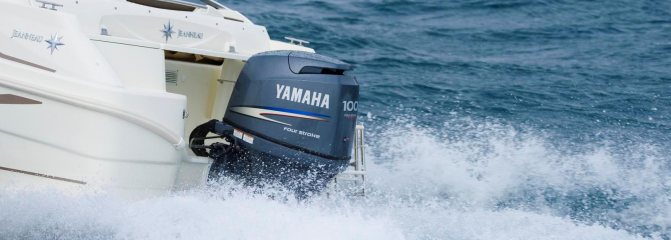

У каждого начинающего или же опытного рыбака рано или поздно возникает желание заменить обыкновенную лодку на моторную. Покупка такого важного элемента, как мотор, является достаточно серьезной, поэтому не каждый мужчина сможет приобрести для себя подобную вещь. Оказывается, самодельный мотор достаточно просто сделать собственными руками из подручных приспособлений, имеющихся в наличии, но тех, которые уже не функционируют. Лодочный мотор своими руками по функциональности ничем не отличается от покупного, помимо ручного изготовления. Чтобы изготовить самостоятельно подобное изобретение нужно рассмотреть особенности и прочие важные нюансы, которые помогут в этом непростом деле.

Типы моторов

Самодельный двигатель может иметь несколько конфигураций. Среди них:

• Варианты с магнитом постоянного действия.
• Комбинированная синхронная модель.
• Переменный двигатель.

Привод с постоянным магнитом оборудуется основным элементом в роторной части. Функционирование таких приборов основано на принципе притяжения или отталкивания между статором и ротором приспособления. Такой шаговый электродвигатель оснащен роторной частью из железа. Принцип его работы заключается на фундаментальной основе, согласно которой, предельно допустимое отталкивание производится с минимальным зазором. Это способствует притяжению точек ротора к полюсам статора. Комбинированные устройства сочетают в себе оба параметра.

Водометные типы двигателей и их преимущества

Огромной популярностью начали пользоваться так называемые водометные двигатели. В первую очередь это связано с их функциональностью. Для изготовления подобного водомета необходимо иметь двигатель совершенно любого образца и модели. При наличии возможности, можно подобрать такие варианты двигателей как Ветерок 8, Lifan, Дружба, Урал, Ханкай 6, Ямаха 5 и т.д. Независимо от того, какой вид станет основой для будущего мотора, он будет отлично справляться с поставленными перед ним задачами.

Ключевым преимуществом подобных двигателей выступает то, что у них нет незащищенных вращающихся составляющих, находящихся в воде. Поэтому его относят к категории наиболее безопасных. Работа такого мотора не нарушается под воздействием сторонних предметов, одними из которых могут выступать подводные водоросли. Наиболее подходящими водометы будут для таких мест:

• мелководные водоемы или же те, где глубина небольшая
• в той местности, где мелких участков очень много;
• в реках и озерах, где подводная растительность очень буйная;
• на водоемах, где имеются перекаты.

Можно с уверенностью сказать, что водометные моторы могут стать хорошей заменой для так называемого подвесного мотора, так как этот вид двигателей позволяет пройти без препятствий лодке там, где не сможет этого сделать прочий вариант мотора. Не менее важной особенностью водометного двигателя выступает то, что в заборной трубке имеется миниатюрная решетка, не позволяющая проникать вовнутрь всевозможным посторонним элементам. Единственное, чего можно ожидать, это попадание обыкновенного речного песка, но он не сможет привести к серьезным аварийным ситуациям.

Монополярные модификации

Самодельный двигатель этого типа состоит из единой обмотки и центрального магнитного крана, влияющего на все фазы. Каждый отсек обмотки активируется для обеспечения определенного магнитного поля. Так как в подобной схеме полюс в состоянии функционировать без дополнительного переключения, коммутация пути и направления тока имеет элементарное устройство. Для стандартного мотора со средней мощностью хватает одного транзистора, предусмотренного в оснащении каждой обмотки. Типичная схема двухфазного двигателя предполагает шесть проводов на выходном сигнале и три аналогичных элемента на фазе.

Микроконтроллер агрегата может использоваться для активизации транзистора в автоматически определенной последовательности. При этом обмотки подключаются посредством соединения выходных проводов и постоянного магнита. При взаимодействии клемм катушки вал блокируется для проворачивания. Показатель сопротивления между общим проводом и торцовой частью катушки пропорционален аналогичному аспекту между торцами проводки. В связи с этим длина общего провода в два раза больше, чем соединительная половина катушки.

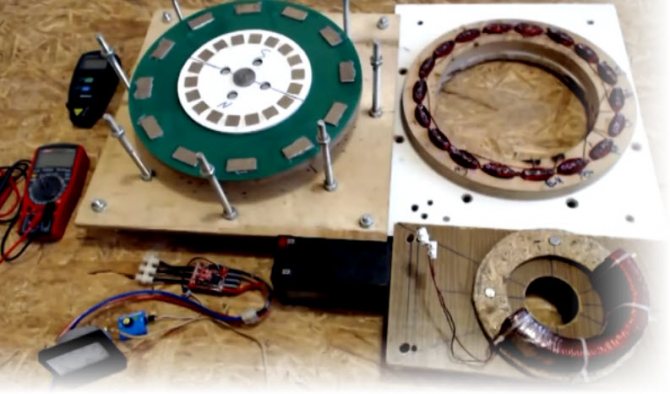

Мотор-генератор своими руками (опыты, видео, принцип работы)

Мотор-генератор своими руками (опыты, видео, принцип работы)

Изобретение относится к области электротехники и электроэнергетики, в частности к способам и оборудованию для генерирования электрической энергии, и может быть использовано в автономных системах электроснабжения, в автоматике и бытовой технике, на авиационном, морском и автомобильном транспорте.

За счет нестандартного способа генерации, и оригинальной конструкции мотора-генератора, режимы генератора и электромотора, объединены в одном процессе, и неразрывно связаны. В результате чего, при подключении нагрузки, взаимодействие магнитных полей статора и ротора образует вращающий момент, который по направлению совпадает с моментом, создаваемым внешним приводом. Другими словами, при увеличении мощности потребляемой нагрузкой генератора, ротор мотора-генератора начинает ускоряться, и соответственно понижается мощность, потребляемая внешним приводом. Уже давно по Интернету ходят слухи о том, что генератор с кольцевым якорем Грамма, был способен вырабатывать электрической энергии больше чем было затрачено механической и происходило это за счет того, что под нагрузкой не было тормозящего момента. Результаты экспериментов, которые привели к изобретению мотора-генератора. Уже давно по Интернету ходят слухи о том, что генератор с кольцевым якорем Грамма, был способен вырабатывать электрической энергии больше, чем было затрачено механической и происходило это за счет того, что под нагрузкой не было тормозящего момента. Эта информация подтолкнула нас на проведение ряда экспериментов с кольцевой обмоткой, результаты которых мы покажем на этой странице. Для экспериментов, на тороидальный сердечник, были намотаны 24шт., не зависимые обмотки, с одинаковым количеством витков.

1) Вначале вес обмотки были включены последовательно, выводы на нагрузку расположены диаметрально. В центре обмотки был расположен постоянный магнит с возможностью вращения. После того как магнит с помощью привода приводился в движение, подключалась нагрузка и лазерным тахометром измерялись обороты привода. Как и следовало ожидать, обороты приводного двигателя начинали падать. Чем большую мощность потребляла нагрузка, тем сильнее падали обороты.

2) Для лучшего понимания процессов происходящих в обмотке, вместо нагрузки был подключен миллиамперметр постоянного тока. При медленном вращении магнита, можно наблюдать, какая полярность и величина выходного сигнала, в данном положении магнита.

Из рисунков видно, когда полюсы магнита, находятся напротив выводов обмотки (рис. 4;8), ток в обмотке равен 0. При положении магнита, когда полюсы находятся в центре обмотки, мы имеем максимальное значение тока (рис. 2;6). 3) Нa следующем этапе экспериментов, использовалась только одна половина обмотки. Магнит также медленно вращался, и фиксировались показания прибора. Показания прибора полностью совпадали с предыдущим экспериментом (рис 1-8). 4) После этого к магниту подключили внешний привод и начали его вращать на максимальных оборотах.

При подключении нагрузки, привод начал набирать обороты!

Другими словами, при взаимодействии полюсов магнита, и полюсов образующихся в обмотке с магнитопроводом, при прохождении через обмотку тока, появился вращающий момент, направленный по ходу вращающего момента созданного приводным двигателем.

Рисунок 1, идет сильное торможение привода при подключении нагрузки. Рисунок 2, при подключении нагрузки привод начинает ускоряться. 5) Что бы понять что происходит, мы решили создать карту магнитных полюсов, которые появляются в обмотках при прохождении через них тока. Для этого была проведена серия экспериментов. Обмотки подключались в разных вариантах, а на концы обмоток подавались импульсы постоянного тока. При этом на пружине был закреплен постоянный магнит, и по очереди располагался рядом с каждой из 24 обмоток.

По реакции магнита (отталкивался он или притягивался) была составлена карта проявляющихся полюсов.

Из рисунков видно, как проявлялись магнитные полюсы в обмотках, при различном включении (желтые прямоугольники на рисунках, это нейтральная зона магнитного поля). При смене полярности импульса, полюсы как и положено менялись на противоположные, по этому разные варианты включения обмоток, нарисованы при одной полярности питания. 6) Па первый взгляд, результаты на рисунках 1 и 5 идентичны.

При более подробном анализе, стало ясно, что распределение полюсов по окружности и «размер» нейтральной зоны довольно сильно отличаются. Сила с которой магнит притягивался или отталкивался от обмоток и магнитопровода показана градиентной заливкой полюсов.

7) При сопоставлении данных экспериментов описанных в пунктах 1 и 4, кроме кардинальной разницы в реакции привода на подключение нагрузки, и существенной разницы в «параметрах» магнитных полюсов, были выявлены и другие отличия. При проведении обоих экспериментов, параллельно нагрузке был включен вольтметр, а последовательно с нагрузкой включался амперметр. Если показания приборов из первого эксперимента (пункт 1), взять за 1, то во втором эксперименте (пункт 4), показание вольтметра так же было равно 1. По показания амперметра составляло 0,005 от результатов первого эксперимента. Исходя из изложенного в предыдущем пункте, логично предположить, если в незадействованной части магнитопровода, сделать немагнитный (воздушный) зазор, то сила тока в обмотке должна увеличиться.

После того как был сделан воздушный зазор, магнит снова подключили к приводному двигателю, и раскрутили на максимальные обороты. Сила тока действительно возросла в несколько раз, и стала составлять примерно 0,5 от результатов эксперимента по пункту 1, но при этом появился тормозной момент на привод. 9) Способом, который описан в пункте 5, была составлена карта полюсов данной конструкции.

10) Сопоставим два варианта

Не трудно предположить, если увеличить воздушный зазор в магнитопроводе, геометрическое расположение магнитных полюсов по рисунку 2, должно приблизиться к такому расположению как в рисунке 1. А это в свою очередь, должно привести к эффекту ускорения привода, который описан в пункте 4 (при подключении нагрузки, вместо торможения, создается добавочный момент к вращающему моменту привода). 11) После того как зазор в магнитопроводс был увеличен до максимума (до краев обмотки), при подключении нагрузки вместо торможения, привод снова начал набирать обороты. При этом карта полюсов обмотки с магнитопроводом выглядит так:

На основе предложенного принципа генерации электроэнергии, можно конструировать генераторы переменного тока, которые при повышении электрической мощности в нагрузке, не требуют повышения механической мощности привода. Принцип работы Мотора Генератора. Согласно явлению электромагнитной индукции при изменении магнитного потока проходящего через замкнутый контур, в контуре возникает ЭДС. Согласно правилу Ленца: Индукционный ток, возникающий в замкнутом проводящем контуре, имеет такое направление, что создаваемое им магнитное поле противодействует тому изменению магнитного потока, которым был вызван данный ток. При этом не имеет значения, как именно магнитный поток, движется по отношению к контуру (Рис. 1-3).

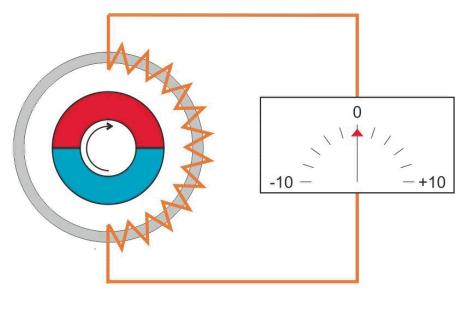

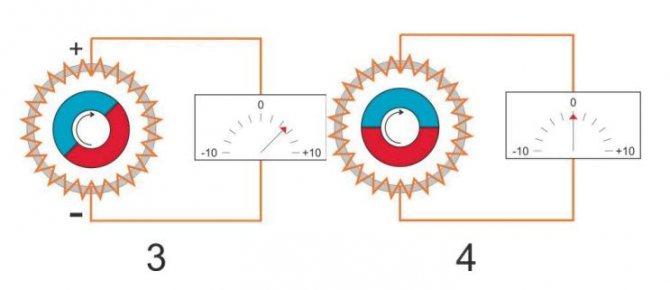

Способ возбуждения ЭДС в нашем моторе-генераторе аналогичен рисунку 3. Он позволяет использовать правило Ленца для увеличения вращающего момента на роторе (индукторе).

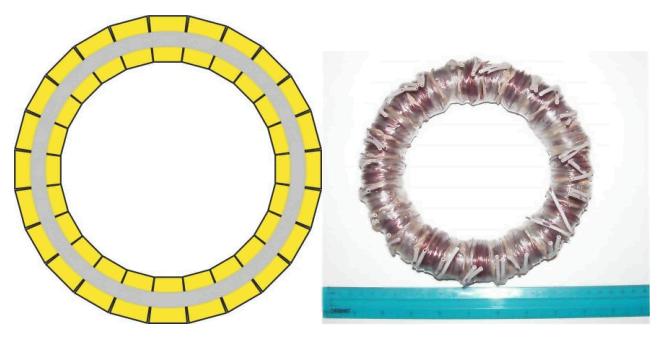

1) Обмотка статора 2) Магнитопровод статора 3) Индуктор (ротор) 4) Нагрузка 5) Направление вращения ротора 6) Центральная линия магнитного поля полюсов индуктора При включении внешнего привода, ротор (индуктор) начинает вращаться. При пересечении начала обмотки магнитным потоком одного из полюсов индуктора в обмотке индуцируется ЭДС. При подключении нагрузки, в обмотке начинает течь ток и полюса возникшего в обмотках магнитного поля согласно правилу Э. X. Ленца направлены на встречу возбудившего их магнитного потока. Так как обмотка с сердечником расположена по дуге окружности, то магнитное поле ротора, движется вдоль витков (дуги окружности) обмотки. При этом в начале обмотки согласно правилу Ленца, возникает полюс одинаковый с полюсом индуктора, а на другом конце ротивоположный. Так как одноименные полюса отталкиваются, а противоположные притягиваются, индуктор стремится принять положение, которое соответствует действию этих сил, что и создает добавочный момент, направленный по ходу вращения ротора. Максимальная магнитная индукция в обмотке достигается в момент, когда центральная линия полюса индуктора находится напротив середины обмотки. При дальнейшем движении индуктора, магнитная индукция обмотки уменьшается, и в момент выхода центральной линии полюса индуктора за пределы обмотки, равна нулю. В этот же момент, начало обмотки начинает пересекать магнитное поле второго полюса индуктора, и согласно правилам, описанным выше, край обмотки от которого начинает отдаляться первый полюс начинает его отталкивать с нарастающей силой.

Рисунки: 1) Нулевая точка, полюсы индуктора (ротора) симметрично направлены на разные края обмотки в обмотке ЭДС=0. 2) Центральная линия северного полюса магнита (ротора) пересекла начало обмотки, в обмотке появилась ЭДС, и соответственно проявился магнитный полюс одинаковый с полюсом возбудителя (ротора). 3) Полюс ротора находится в центре обмотки, и в обмотке максимальное значение ЭДС. 4) Полюс приближается к концу обмотки и ЭДС снижается до минимума. 5) Следующая нулевая точка. 6) Центральная линия южного полюса входит в обмотку и цикл повторяется (7;8;1).

Видео-ролик первого эксперимента:

Комментарии к ролику: Motor-Generator, Experiment 1.

Видео-ролик второго эксперимента:

Комментарии к ролику: Motor-Generator, Experiment 2.

По материалам сайта generator-motor.info

14.03.2014

Смотрите также:

• Аренда качественного строительного оборудования
• Самодельный генератор Юрия Афанасьева
• Простой высоковольтный генератор на IR2153, строчном трансформаторе и умножителе своими руками (схема, видео, PReva)
• Вертикальный ветрогенератор своими руками
• Генератор на дровах своими руками!

Оценить самоделку, мастер-класс, идею. Комментарии

Биполярные варианты

Самодельный шаговый двигатель этого типа оборудован одной обмоткой фазы. Поступление тока в нее осуществляется переломным способом при помощи магнитного полюса, что обуславливает усложнение схемы. Она обычно агрегирует с соединяющим мостом. Имеется пара дополнительных проводов, которые не являются общими. При смешивании сигнала такого мотора на повышенных частотах эффективность трения системы снижается.

Создаются также трехфазные аналоги, имеющие узкую специализацию. Они применяются в конструкции станков с ЧПУ, а также в некоторых автомобильных бортовых компьютерах и принтерах.

Материалы

Прежде всего, запастись нужно необходимыми материалами:

• болтами;
• спицей велосипедной;
• гайками;
• изолентой;
• проволокой медной;
• пластиной металлической;
• супер- и термоклеем;
• фанерой;
• шайбами.

Не обойтись и без таких инструментов:

• электродрели;
• ножа канцелярского;
• плоскогубцев;
• станка шлифовального;
• молотка;
• ножниц;
• паяльника;
• пинцета;
• шила.

Устройство и принцип работы

При передаче напряжения клеммам щетки двигателя приводятся в непрерывное вращение. Установка на холостом ходу уникальна, поскольку преобразовывает входящие импульсы в заранее определенную позицию имеющегося ведущего вала.

Любой импульсный сигнал воздействует на вал под конкретным углом. Такой редуктор максимально эффективен, если ряд магнитных зубцов размещен вокруг центрального зубчатого железного стержня или его аналога. Электрические магниты активируются от наружной контрольной цепи, состоящей из микрорегулятора. Для начала поворота вала двигателя один активный электромагнит притягивает к своей поверхности зубчики колеса. При их выравнивании по отношению к ведущему элементу они немного перемещаются к очередной магнитной детали.

В шаговом электродвигателе первый магнит должен включаться, а следующий элемент – деактивироваться. В результате шестерня начнет вращение, постепенно выравниваясь с предыдущим колесиком. Процесс повторяется поочередно требуемое число раз. Такие обороты и получили название «постоянный шаг». Скорость вращения мотора можно определить путем подсчета количества шагов для полного оборота агрегата.

Как собрать двигатель самостоятельно

Самоделки пользуются огромным спросом на любом форуме электриков, поэтому давайте рассмотрим, как можно собрать дома магнитный двигатель-генератор. Приспособление, которое мы предлагаем сконструировать, состоит из 3 соединенных между собой валов, они скреплены таким образом, что вал в центре повернут прямо к двум боковым. К середине центрального вала прикреплен диск из люцита диаметров четыре дюйма, толщиной в половину дюйма. Внешние валы также оснащены дисками диаметром два дюйма. На них расположены небольшие магниты, восемь штук на большом диске и по четыре на маленьких.

Фото — Магнитный двигатель на подвеске

Ось, на которых расположены отдельные магниты, находится в параллельной валам плоскости. Они установлены таким образом, что концы проходят возле колес с проблеском в минуту. Если эти колеса двигать рукой, то концы магнитной оси будут синхронизироваться. Для ускорения рекомендуется установить алюминиевый брусок в основание системы так, чтобы его конец немного касался магнитных деталей. После таких манипуляций, конструкция должна начать вращаться со скоростью пол оборота в одну секунду.

Приводы установлены специальным образом, при помощи которого валы вращаются аналогично друг другу. Естественно, если воздействовать на систему сторонним предметом, к примеру, пальцем, то она остановится. Этот вечный магнитный двигатель изобрел Бауман, но ему не удалось получить патент, т.к. на тот момент устройство отнесли к разряду непатентуемых ВД.

Для разработки современного варианта такого двигателя многое сделали Черняев и Емельянчиков.

Фото — Принцип работы магнита

Подключение

Подсоединение мини-двигателя, сделанного своими руками, осуществляется по определенной схеме. Основное внимание обращается на количество проводов привода, а также предназначение прибора. Моторы шагового типа могут оснащаться 4, 5, 6 или 8 проводами. Модификация с четырьмя элементами проводки может эксплуатироваться исключительно с биполярным приспособлением. Любая фазная обмотка имеет два провода. Для определения необходимой длины подключения в пошаговом режиме рекомендовано использовать обычный метр, позволяющий достаточно точно установить необходимый параметр.

На мощном шестипроводном двигателе предусмотрена пара проводов для каждой обмотки и центрирующий кран, который может подключаться к моно или биполярному устройству. Для агрегации с одиночным приспособлением используются все шесть проводов, а для парного аналога достаточно будет одного конца провода и центрального крана каждой обмотки.

Что нам понадобится?

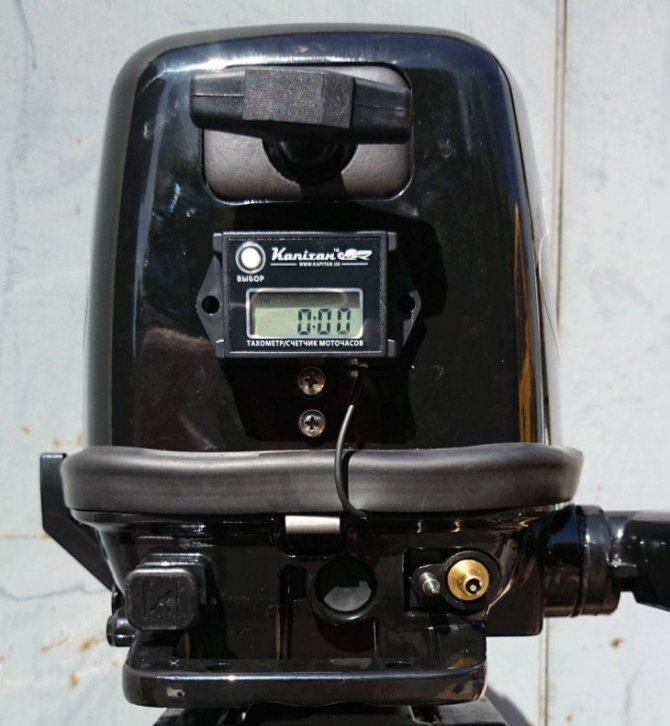

Чтобы создать мотор для лодки, необходимо подготовить следующие элементы:

• шуруповерт, дрель либо автоаккумулятор 12 V;
• понижающий редуктор;
• рейки для закрепления;
• профиль 20*20 мм для монтажа двигателя;
• для сооружения штанги необходима труба диаметром в 20 мм;
• болгарка;
• металлические листы – для винта;
• ножницы;
• металлический прут для изготовления вала;
• углошлифовальная машина;
• саморезы.

В триммерах вместо бобины ставят гребной винт. Иногда делают доработку мотокультиватора путём установки вместо фрез, самостоятельно сделанных лопастей.

В одной плоскости с валом уславливаются алюминиевые лопасти. Они должны быть перпендикулярными движению лодки. Лопасти крепятся к корпусу.

Часто рекомендуют делать мотор для лодки из газонокосилки, поскольку этот аппарат имеет такие характеристики, которые нуждаются в минимальной доработке. Конструкция косилки очень схожа с устройством заводского мотора, что наглядно показывают чертежи лодочного мотора.

Это сэкономит большой объём горючего. Кроме этого, такой двигатель может быть 4-тактным. Во всех ручных газонокосилках применяется полупрозрачный или пластиковый бак, дающий возможность постоянно отслеживать объём горючего.

Для доработки понадобятся:

• триммер;
• дюралюминий – 10*30 см, толщиной 2 мм – для винта;
• сварочный аппарат (желательно полуавтомат);
• тиски для закрепления двигателя.

Читайте здесь Клей для лодки — инструкция как правильно надежно и быстро заклеить ПВХ лодку (85 фото)

Вырезается винт с использованием зубила и болгарки. Кромки нужно обработать напильником. Лопасти винта, как правило, делают изогнутыми примерно на 10 мм. Насадка винта осуществляется на место головки триммера.

Как сделать двигатель своими руками?

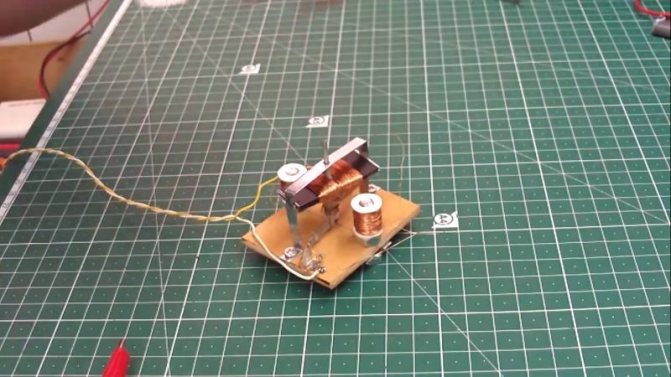

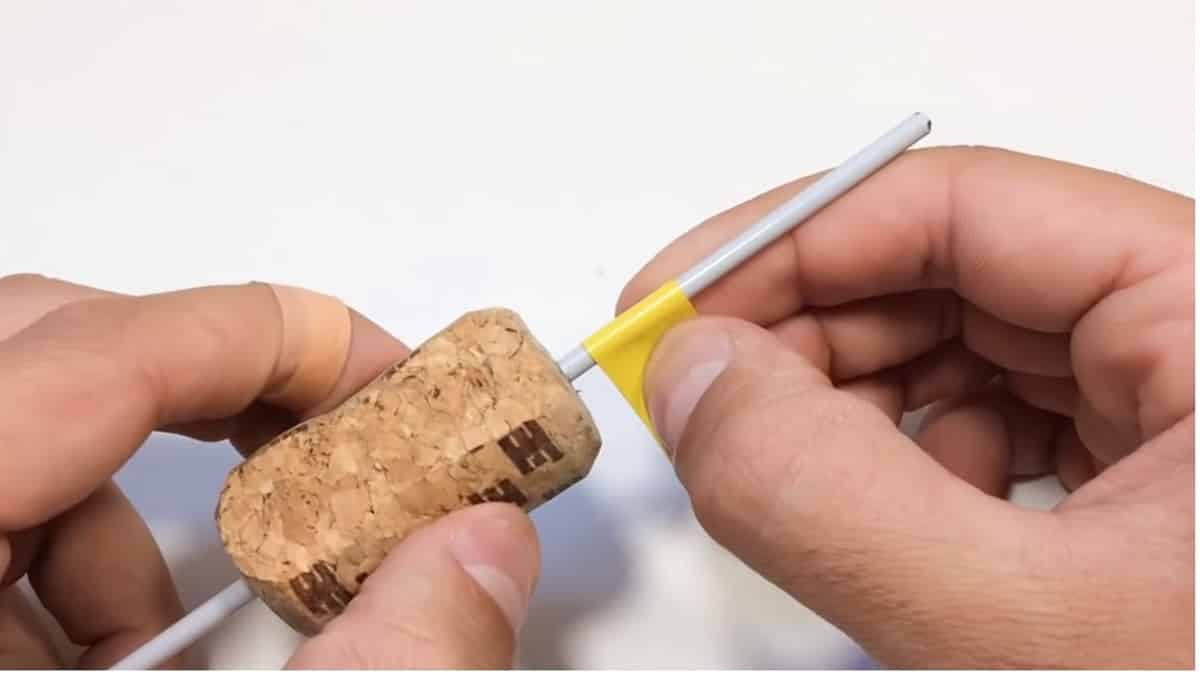

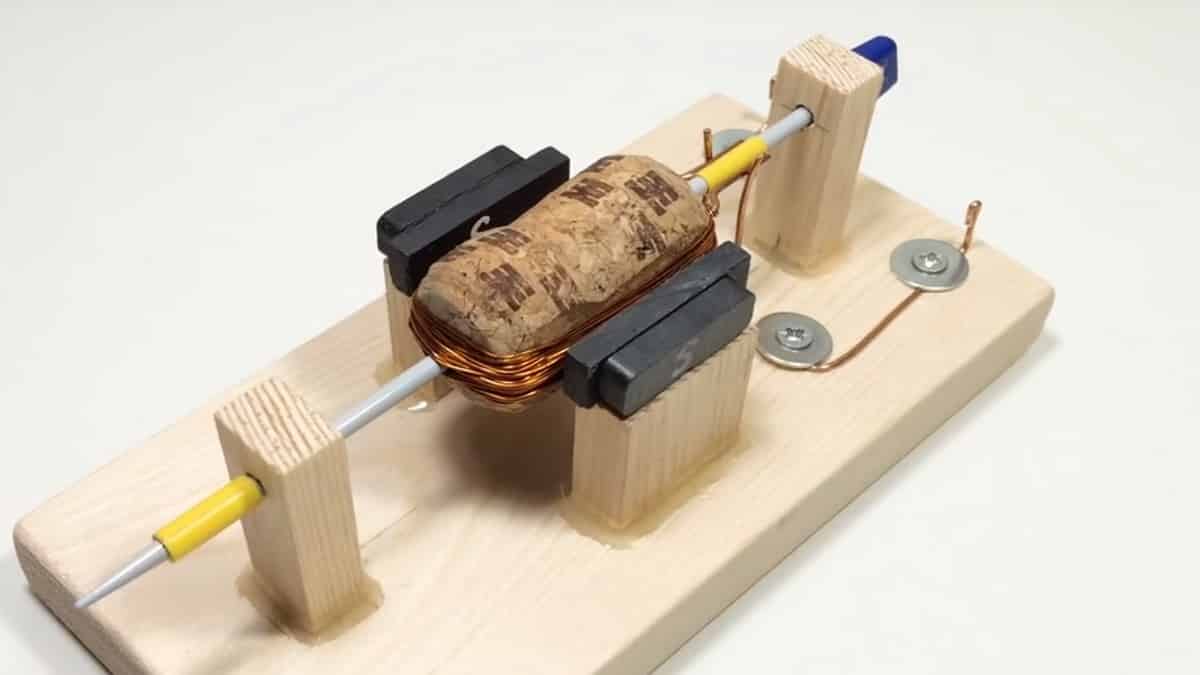

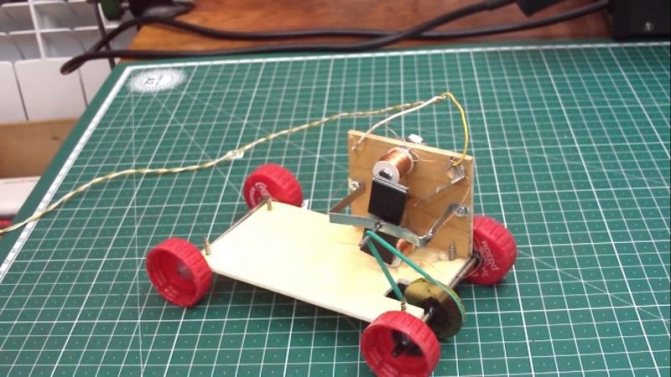

Для создания элементарного мотора потребуется кусок магнита, сверло, фторопласт, проволока из меди, микрочип, провод. Вместо магнита можно использовать ненужный виброзвонок сотового телефона.

В качестве детали вращения используется сверло, поскольку инструмент оптимально подходит по техническим параметрам. Если внутренний радиус магнита не соответствует аналогичному аспекту вала, можно использовать медную проволоку, намотав ее таким образом, чтобы убрать люфт вала. Такая операция дает возможность увеличить диаметр вала в точке соединения с ротором.

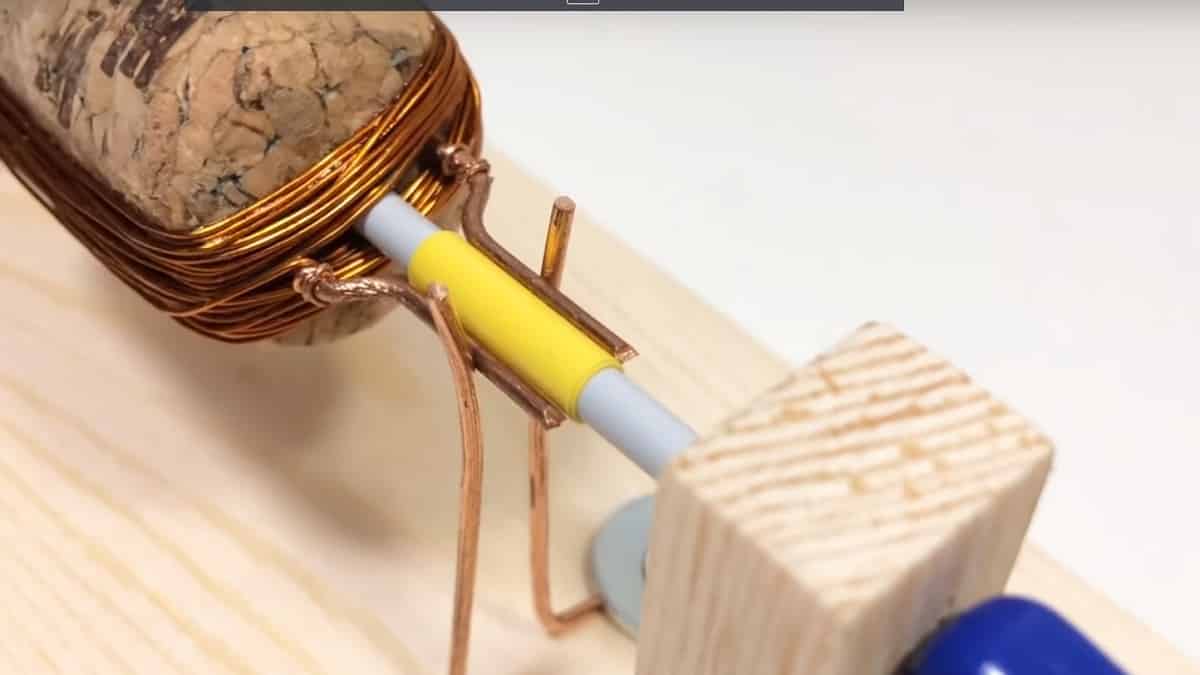

В дальнейшем создании самодельного двигателя потребуется сделать втулки из фторопласта. Для этого возьмите подготовленный лист и проделайте отверстие диаметром 3 мм. Затем сконструируйте трубку-втулку. Вал необходимо отшлифовать до диаметра, обеспечивающего свободное перемещение. Это позволит избежать излишнего трения.

Изготавливаем регулируемый мотор электрического типа из дрели

У многих достаточно предприимчивых рыбаков возникает мысль создать собственный электромотор из дрели или же из шуруповерта. Их особенность состоит в том, что они также осуществляют свою деятельность на аккумуляторах, как и промышленные образцы. Чтобы изготовить подобное устройство собственноручно, компоновка для этого агрегата будет всегда одинаковой:

• в качестве источника питания нужно взять аккумулятор;
• в качестве двигателя будет выступать электромотор;
• для перемещения в будущем средства по воде необходимо взять гребной винт, оснащенный редуктором;
• блок управления будет давать возможность поворачивать лодку в процессе движения и следить за скоростью управления электрического мотора.

Все эти элементы, которые требуются для создания такого мотора, каждый мужчина может запросто найти в шуруповерте или же дрели. Если вы решите применить электродрель, то в будущем вы должны побеспокоиться о том, чтобы он размещался максимально далеко от поверхности воды. Если вода попадает хотя бы в небольшом количестве на блок управления, то это может сразу же остановить лодку в процессе движения посреди водоема.

Чтобы изготовить из дрели или же шуруповерта электрический мотор, важно позаботиться о подготовке таких важных инструментов и элементов, как:

• ножницы, предназначенные для резьбы по металлу;
• набор сверл и электродрель;
• аппарат для сварки;
• шлифовальные и отрезные круги вместе с болгаркой;
• для мотора нужно приобрести электродрель;
• чтобы закрепить мотор, в дальнейшем необходимы струбцины кустарного изготовления или же заводского типа;
• для закрепления мотора на так называемом транце лодки можно взять редуктор от такого устройства, как болгарка;
• трубки, предназначенные для соединения мотора и создания штанги;
• металлический круглый прут, который в последующем будет использован для вала мотора;
• для винта гребного типа можно взять листовой металл.

Финальная стадия

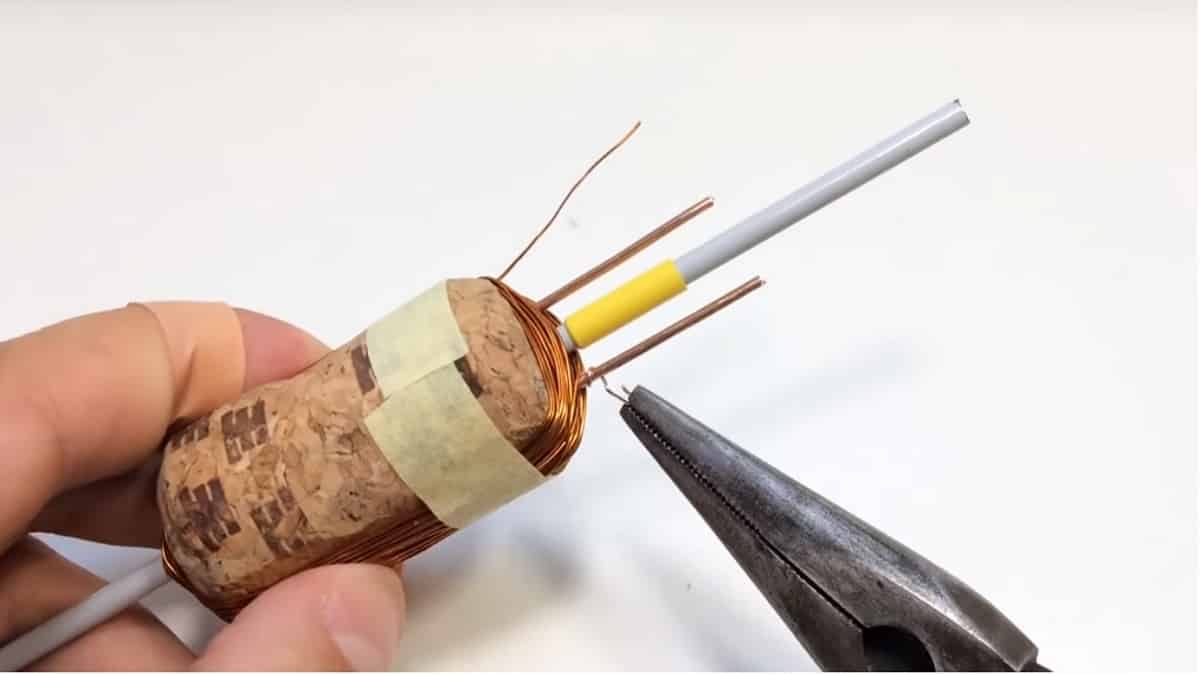

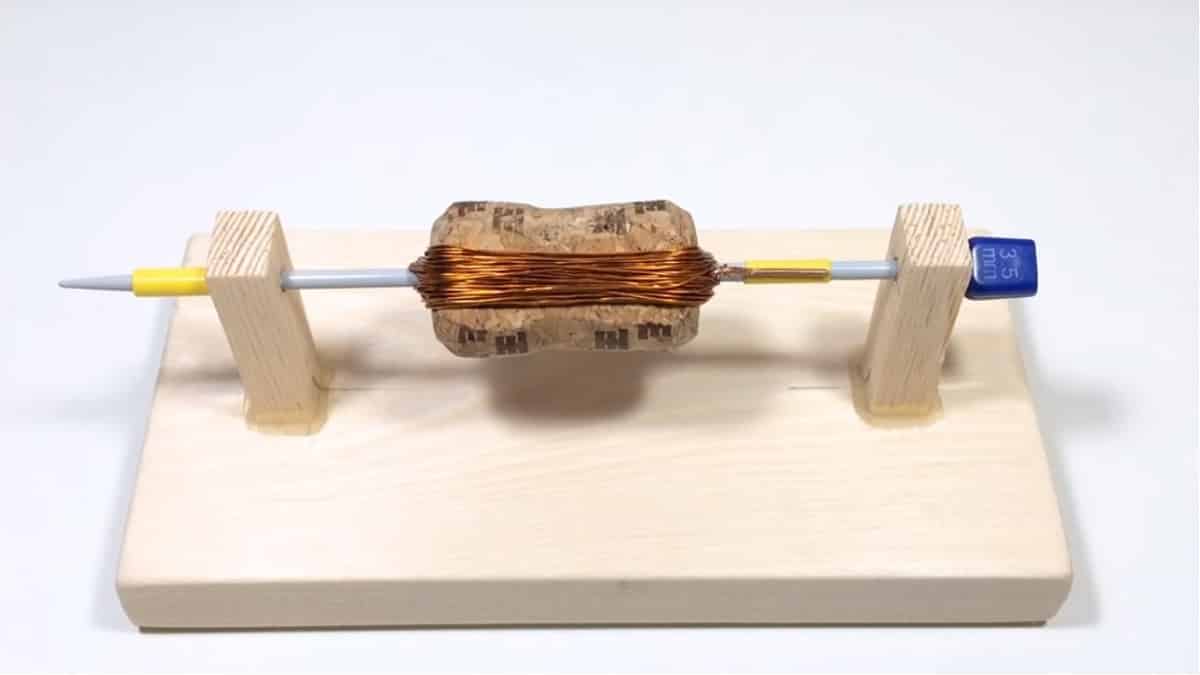

Далее производится намотка катушек. Каркас требуемого размера зажимается в тисах. Чтобы намотать 60 витков, понадобится 0,9 метра провода. После проведения процедуры катушка обрабатывается клеевым составом. Лучше всего эту деликатную процедуру проводить с микроскопом или увеличительным стеклом. После каждой двойной обмотки каплю клея внедряют между втулкой и проволокой. Один край каждой обмотки спаивается между собой, что даст возможность получить единый узел с парой выходов, которые паяются к микрочипу.

Изготовление катушек

Чтобы сделать их, потребуется полоска из картона и тонкой бумаги (см. размеры на чертеже). Вынув болт из основания, наматываем на него толстую полоску в 4-5 слоев, зафиксировав 2 слоями изоленты. Держится полоска достаточно плотно. Аккуратно снимаем ее, чтобы намотать проволоку.

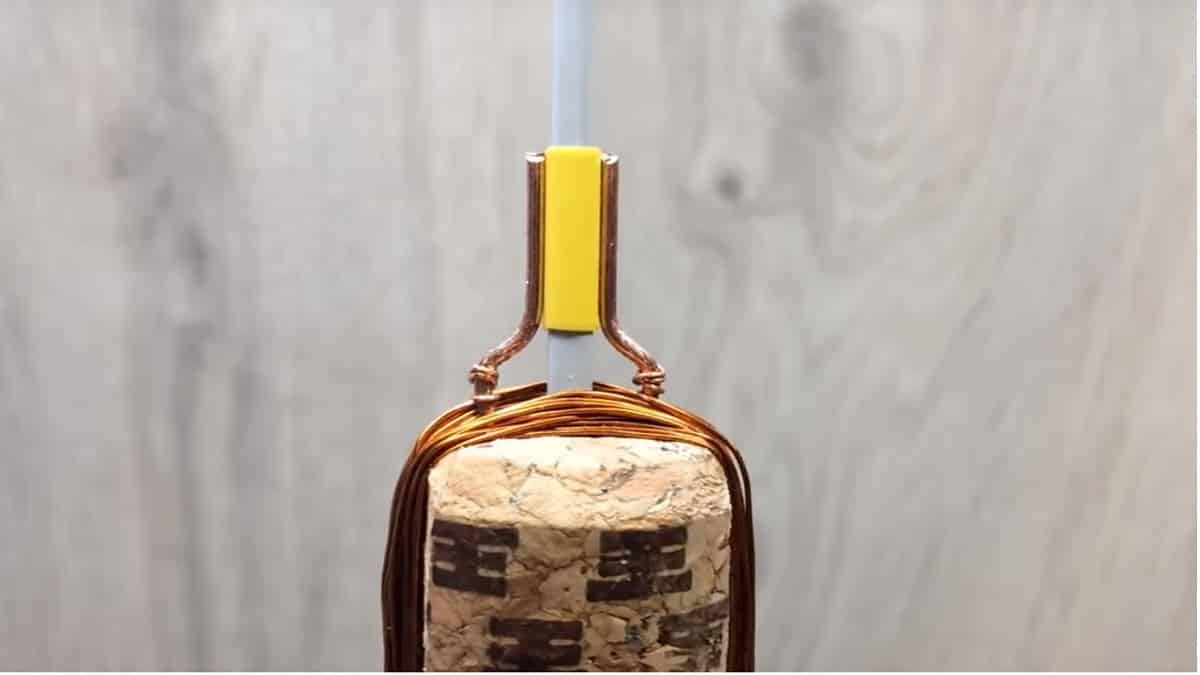

После того, как проволока намотана, достанем пинцетом бумагу изнутри, обрезаем лишние слои, чтобы на болт катушка одевалась легко. Отрезаем у катушки лишнее с учетом того, что сверху и снизу еще будут щечки, необходимые для того, чтобы при эксплуатации электродвигателя не сползала проволока. Таким же образом делаем своими руками вторую катушку и переходит к изготовлению щечек.

Параметры технического плана

Мини-двигатель, сделанный своими руками, в зависимости от конструкционных особенностей, может иметь различные характеристики. Ниже приведены параметры самых популярных шаговых модификаций:

1. ШД-1 – обладает шагом 15 градусов, имеет 4 фазы и крутящий момент 40 Нт.
2. ДШ-0,04 А – шаг составляет 22,5 градуса, количество фаз – 4, оборотистость – 100 Нт.
3. ДШИ-200 – 1,8 градуса; 4 фазы; 0,25 Нт крутящего момента.
4. ДШ-6 – 18/4/2300 (значения указаны по аналогии с предыдущими параметрами).

Зная, как сделать двигатель в домашних условиях, необходимо помнить о том, что скорость крутящего показателя шагового мотора будет трансформироваться прямо пропорционально аналогичному параметру тока. Понижение линейного момента на высоких скоростях напрямую зависит от схемы привода и индуктивности обмоток. Двигатели со степенью защиты IP 65 рассчитаны на суровые условия работы. По сравнению с серверами, шаговые модели работают намного дольше и продуктивнее, не требуют частого ремонта. Однако у серводвигателей немного другая направленность, поэтому сравнение этих типов не имеет особого смысла.

Какие достоинства и недостатки имеют реально работающие магнитные двигатели

Достоинства:

1. Полная автономия, экономия топлива, возможность из подручных средств организовать двигатель в любом нужном месте;
2. Мощный прибор на неодимовых магнитах способен обеспечивать энергией жилое помещение до 10 вКт и выше;
3. Гравитационный двигатель способен работать до полного износа и даже на последней стали работы выдавать максимальное количество энергии.

Недостатки:

1. Магнитное поле может негативно влиять на здоровье человека, особенно этому фактору подвержен космический (реактивный) движок;
2. Несмотря на положительные результаты опытов, большинство моделей не способны работать в нормальных условиях;
3. Даже после приобретения готового мотора, его бывает очень сложно подключить;
4. Если Вы решите купить магнитный импульсный или поршневой двигатель, то будьте готовы к тому, что его цена будет сильно завышена.

Работа магнитного двигателя – это чистая правда и она реально, главное правильно рассчитать мощность магнитов.

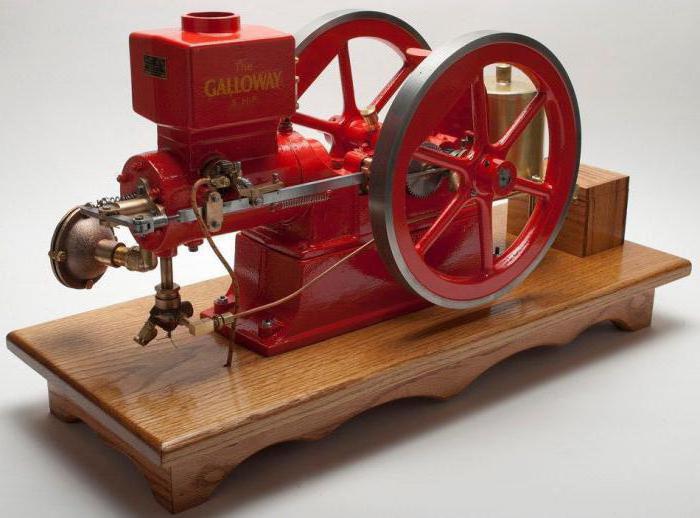

Делаем самодельный ДВС

Мотор своими руками также можно сделать на жидком топливе. При этом не потребуется сложное оборудование и профессиональный инструментарий. Необходима плунжерная пара, которую можно взять из тракторного или автомобильного топливного насоса. Цилиндр плунжерной втулки создается путем обрезки утолщенного элемента шлефа. Затем следует проделать отверстия для выхлопного и перепускного окна, припаять пару гаек в верхней части, предназначенных для свечей зажигания. Тип элементов – М-6. Поршень вырезается из плунжера.

Самодельный дизель-двигатель потребует установки картера. Он делается из жести с припаянными подшипниками. Дополнительную прочность позволит создать ткань, покрытая эпоксидной смолой, которой покрывается элемент.

Коленчатый вал собирается из утолщенной шайбы с парой отверстий. В одно из них необходимо запрессовать вал, а второе крайнее гнездо служит для монтажа шпильки с шатуном. Операция также производится методом прессовки.

Самый простой вариант

Такая конструкция состоит из простых материалов:

• обычной пластиковой бутылки;
• тонких трубок;
• кусков древесины.

В нижнюю часть разрезанной горизонтально пластиковой бутылки вставляется деревянная перегородка, оборудованная отверстием с затычкой и с волокнами, идущими в вертикальном направлении снизу вверх. Далее устанавливается тонкая трубка, идущая снизу бутылки вверх через перегородку. Пустоты между деревом и трубкой, бутылкой и деревом уплотняются для невозможности прохода воздуха.

Через открытую затычку в нижнюю часть бутылки наливается такое количество легко испаряющей жидкости (бензина, фреона), чтобы в ней находился нижний срез трубки, а уровень жидкости не доставал до дерева. При этом сохраняется воздушная прослойка между жидкостью и деревом. После закрытия отверстия затычкой наливают на дерево сверху немного той самой жидкости, после чего верхняя часть бутылки плотно стыкуется с нижней. Всю эту конструкцию ставят в теплое место. Через определенное время сверху из трубки жидкость начнет капать.

Принцип работы такого своеобразного вечного двигателя прост. Когда через капилляры дерева проходит жидкость сверху вниз, тогда получается, что прослойка воздуха, находящаяся под деревом, оказывается окруженной жидкостью со всех сторон. Тепло воздействует на жидкость, она испаряется в оба направления в воздушную прослойку. Но под действием силы гравитации чуть больше испарений стремится вниз, способствуя перетеканию жидкости через воздушную прослойку.

Когда под деревом поднимается уровень жидкости, растет давление воздуха, жидкость выталкивается через трубку в верхний отсек. И снова, просачиваясь капиллярами, испаряясь, проходя воздушную прослойку, превращается в конденсат. Получается, что в такой установке жидкость совершает круговорот. Установленное под падающие из трубки капли колесо будет вращаться. Энергия для такого двигателя – гравитационное поле Земли.

Завершающие работы по сборке самодельного дизельного мотора

Ниже приведен порядок сборки катушки зажигания:

• Используется деталь от авто или мотоцикла.
• Устанавливается подходящая свеча.
• Монтируются изоляторы, фиксируемые при помощи «эпоксидки».

Альтернативой мотору с системой ДВС может служить бесконтактный мотор замкнутого типа, устройство и принцип работы которого представляют систему обратного обмена газов. Он устроен из двухсекционной камеры, поршня, коленвала, передаточной коробки, системы зажигания. Зная, как сделать двигатель своими руками, вы можете существенно сэкономить и получить в хозяйстве нужную и полезную вещь.

Лодочный мотор, созданный из бензопилы

Лодочный мотор Москва 10, ремонт которого является несложным, можно изготовить весьма просто из такого устройства, как бензопила. Для его изготовления нужно взять винтовой механизм, так называемый редуктор и в обязательном порядке движок.

1. На место стрелы цепного вида, которая должна быть предварительно снята, нужно вмонтировать гребной винт.
2. Муфта требует доработки. Чтобы осуществить этот процесс, следует заменить пружину и выточить чашку, параметр которой будет немного меньше.
3. Крышку муфты и непосредственно саму чашку следует соединить между собой с помощью специально подготовленных скоб. Посредством использования шайб и винтов необходимо зажать скобы.
4. Планкой и винтом нужно закрыть соединительный штифт.
5. С помощью швеллера соединить двигатель совместно с валом.
6. Важно сделать так, что между чашкой муфты и так называемой рамой опорного типа оставалось небольшое отверстие.
7. Редуктор следует вмонтировать в другой стороне вала.

Как только между собой будут соединены вал и винт, в обязательном порядке стоит залить масло трансмиссионного образца. После этого сверху нужно поместить крышку и зафиксировать ее посредством использования герметика хорошего качества.

Сборка двигателя Шконлина

Вечный двигатель данного типа собрать довольно сложно. В первую очередь следует заготовить четыре мощных магнита. Патина для данного устройства подбирается металлическая, а диаметр ее должен составлять 12 см. Далее необходимо использовать проводники для закрепления магнитов. Перед применением их необходимо полностью обезжирить. С этой целью можно воспользоваться этиловым спиртом.

Следующим шагом пластины устанавливаются на специальную подвеску. Лучше всего ее подбирать с затупленным концом. Некоторые в данном случае используют кронштейны с подшипниками для увеличения скорости вращения. Сеточный тетрод в вечный двигатель на мощных магнитах крепится напрямую через усилитель. Увеличить мощность магнитного поля можно за счет установки преобразователя. Ротор в этой ситуации необходим только конвекционный. Термооптические свойства у данного типа довольно хорошие. Справиться с волновой аберрацией в устройстве позволяет усилитель.

Антигравитационная модификация двигателя

Антигравитационный вечный двигатель на магнитах является наиболее сложным устройством среди всех представленных выше. Всего пластин в нем используется четыре. На внешней их стороне закрепляются диски, на которых находятся магниты. Все устройство необходимо уложить в корпус для того, чтобы выровнять пластины. Далее важно закрепить на модели проводник. Подсоединение к мотору осуществляется через него. Волновая индукция в данном случае обеспечивается за счет нехроматического резистора.

Преобразователи у этого устройства используются исключительно низкого напряжения. Скорость фазового искажения может довольно сильно меняться. Если диски вращаются прерывисто, необходимо уменьшить диаметр пластин. В данном случае отсоединять проводники не обязательно. После установки преобразователя к внешней стороне диска прикладывается обмотка.

Применение низкочастотных преобразователей

Низкочастотные преобразователи в двигателях способны эксплуатироваться только вместе с хроматическими резисторами. Приобрести их можно в любом магазине электроники. Пластину для них следует подбирать толщиной не более 1,2 мм. Также важно учитывать, что низкочастотные преобразователи довольно требовательны к температуре окружающей среды.

Увеличить кулоновские силы в сложившейся ситуации получится за счет установки стабилитрона. Крепить его следует за диском, чтобы не произошла волновая индукция. Дополнительно важно позаботиться об изоляции преобразователя. В некоторых случаях он приводит к инерционным сбоям. Все это происходит за счет изменения внешней холодной среды.

Устройство с линейным ротором

Линейные роторы обладают довольно высоким образцовым напряжением. Пластину для них целесообразнее подбирать большую. Стабилизация проводящего направления может осуществляться за счет установки проводника (чертежи вечного двигателя на магнитах показаны ниже). Спицы для диска следует использовать стальные. На инерционный усилитель желательно устанавливать преобразователь.

Усилить магнитное поле в данном случае можно только за счет увеличения количества магнитов на сетке. В среднем их там устанавливается около шести. В этой ситуации многое зависит от скорости аберрации первого порядка. Если наблюдается в начале работы некоторая прерывистость вращения диска, то необходимо заменить конденсатор и установить новую модель с конвекционным элементом.

Модель Лоренца

Чтобы сделать вечный двигатель на магнитах Лоренца, необходимо использовать пять пластин. Расположить их следует параллельно друг другу. Затем по краям к ним припаиваются проводники. Магниты в данном случае крепятся на внешней стороне. Чтобы диск свободно вращался, для него необходимо установить подвеску. Далее к краям оси прикрепляется катушка.

Управляющий тиристор в данном случае устанавливается на ней. Чтобы увеличить силу магнитного поля, используется преобразователь. Вход охлажденного агента происходит вдоль кожуха. Объем сферы диэлектрика зависит от плотности диска. Параметр кулоновской силы, в свою очередь, тесно связан с температурой окружающей среды. В последнюю очередь важно установить статор над обмоткой.

Создатели бестопливных генераторов

Специальное оборудование к автомобильным двигателям, которое позволяет машинам передвигаться только на воде без использования углеводородных добавок. Подобными приставками сегодня оснащаются многие российские автомобили. Использование подобного оборудования позволяет автомобилистам сэкономить на бензине и снизить количество вредных выбросов в атмосферу. Для создания приставки Бакаеву понадобилось открыть новый тип расщепления, который и использовался в его изобретении.

Болотов — учёный XX века — разработал автомобильный двигатель, которому для запуска требуется буквально одна капля топлива. Конструкция такого двигателя не подразумевает цилиндров, коленчатого вала и любых других трущихся деталей — они заменены двумя дисками на подшипниках с небольшими зазорами между ними. Топливом является обычный воздух, который расщепляется на азот и кислород на высоких оборотах. Азот под воздействием температуры в 90оС сгорает в кислороде, что позволяет двигателю развить мощность в 300 лошадиных сил. Русские учёные, помимо схемы бестопливного двигателя, разработали и предложили модификации многих других двигателей, для функционирования которых требуются принципиально новые источники энергии — к примеру, энергия вакуума.

Реактивная модификация двигателя

Для того чтобы сложить реактивный вечный двигатель на магнитах, необходимо использовать две катушки индуктивности. Пластины в данном случае следует подбирать диаметром около 13 см. Далее необходимо использовать преобразователь низкой частоты. Все это в конечном счете значительно увеличит силу магнитного поля. Усилители в двигателях устанавливаются довольно редко. Аберрация первого порядка происходит за счет использования стабилитронов. Для того чтобы надежно закрепить пластину, необходимо использовать клей.

Перед установкой магнитов контакты тщательно зачищаются. Генератор для данного устройства необходимо подбирать индивидуально. В данном случае многое зависит от параметра порогового напряжения. Если устанавливать конденсаторы перекрытия, то они значительно снижают порог чувствительности. Таким образом, ускорение пластины может быть прерывистым. Диски для указанного устройства необходимо по краям зачищать.

Недостатки двигателей

Несмотря на имеющиеся преимущества, у бестопливных генераторов есть и свои минусы:

1. При длительном нахождении рядом с работающим двигателем человек может отмечать ухудшение самочувствия.
2. Для функционирования многих моделей, в том числе и китайского двигателя, требуется создание специальных условий.
3. Готовый двигатель подключить в некоторых случаях довольно сложно.
4. Высокая стоимость бестопливных китайских двигателей.

Недостатки и достоинства шаговых двигателей

Преимущества шаговых двигателей

• Точное позиционирование без обратной связи. Число импульсов определяет угол поворота.

• Двигатель обеспечивает полный крутящий момент при снижении скорости вращения, вплоть до остановки.

• Двигатель фиксирует свое положение при остановке за счет тока удержания.

• Регулировка скорости вращения с высокой точностью без обратной связи.

• Способность быстрого старта, остановки, реверса.

• Высокая надежность. Отсутствие коллекторных щеток. Недостатки шаговых двигателей.

• Сложная система управления.

• Невысокие скорости вращения.

• Возможно явление резонанса.

• Может произойти потеря позиционирования при механических перегрузках.

• Низкая удельная мощность.

Попробуем найти минусы

Как и всему на свете шаговому двигателю присущи определенные достоинства и недостатки.

Но есть области в точной механике, в которых он просто незаменим. Там где надо перемещать механические узлы, мгновенно останавливать, двигать назад, регулировать скорость… Попробуйте мгновенно остановить коллекторный двигатель, и вы забудете о недостатках шагового.

Попробуйте реализовать изменение скорости коллекторного двигателя в широких пределах. Проще поставить шаговый с его недостатками.

Заключение.

В завершении объемной статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

https://robotosha.ru

https://chipok.ru

https://ru.wikipedia.org

Использование гравитационных двигателей на практике

В настоящее время двигатели, не требующие топлива, не нашли практического применения и рассматриваются лишь в качестве интересной игрушки. Чаще всего они выступают только как наглядное подтверждение теоретических изысканий и расчетов.

Однако при повышении эффективности данных устройств, они вполне смогут нормально работать и приносить реальную пользу. Для этого необходимо произвести группировку основного элемента с такими же конструкциями. Такое соединение даст возможность получить более высокую мощность и равномерное вращение. Все детали помещаются на общей оси вращения и располагаются под разными углами относительно друг друга. Вместо воды можно использовать ртуть или специальные грузики, значительно повышающие эффективность устройства.

Подобные двигатели могут быть непосредственно встроены в вагонные или машинные колеса. Таким образом, появляется реальная возможность самостоятельного движения механизмов без участия традиционных электродвигателей. Практически получается своеобразный самокат.

Принцип работы гравитационных двигателей можно уже сейчас использовать в конструкциях колес автомобилей и других механических устройств. За счет этого вполне возможно снижение расхода топлива или увеличение тяги. Основной проблемой может стать выбор наиболее оптимальной конструкции гравитационного двигателя для того или иного типа колес. Подобные устройства не потребляют кислород и совершенно безопасны в пожарном отношении. Непременным условием работы таких двигателей является их обязательная предварительная раскрутка.

Каким должен быть настоящий магнитный двигатель

В общем, выглядит подобное устройство следующим образом.

1. Катушка индуктивности.
2. Магнит подвижный.
3. Пазы катушек.
4. Центральная ось;
5. Шарикоподшипник;
6. Стойки.
7. Диски;
8. Постоянные магниты;
9. Закрывающие магниты диски;
10. Шкив;
11. Приводной ремень.
12. Магнитный двигатель.

Любое устройство, которое изготовлено на подобном принципе, вполне успешно может быть использовано для выработки по-настоящему аномальной электрической и механической энергии. Причем, если применять его как генераторный электрический узел – то он способен вырабатывать электроэнергию такой мощности, которая существенно превышает аналогичное изделие, в виде механического приводного двигателя.

Теперь разберем подробнее, что вообще представляет из себя магнитный двигатель, а также почему множество людей пытаются разработать и воплотить в реальность эту конструкцию, видя именно в ней заманчивое будущее. Действительно настоящий двигатель этой конструкции должен функционировать исключительно только на магнитах, при этом используя непосредственно для перемещения всех внутренних механизмов их постоянно выделяемую энергию.

Важно: основной проблемой разнообразных конструкций основанных именно на использовании постоянных магнитов, становится то, что они склонны стремиться к статическому положению, именуемому равновесием.

Когда рядом привинтить два достаточно сильных магнита, то они двигаться будут только до момента, когда будет достигнуто на минимально возможной удаленности максимальное притяжение между полюсами. В реальности они просто друг к другу повернутся. Поэтому каждый изобретатель разнообразных магнитных двигателей пытается сделать переменным притяжение магнитов за счет механических свойств самого двигателя или использует функцию своеобразного экранирования.

При этом магнитные двигатели в чистом виде очень неплохи по своей сущности. А если добавить к ним реле и управляющий контур, использовать гравитацию земли и дисбаланс, то они становятся действительно идеальными. Их смело можно именовать «вечными» источниками поставляемой бесплатной энергии! Есть сотни примеров всевозможных магнитных двигателей, начиная от наиболее примитивных, которые можно собрать собственноручно и заканчивая японскими серийными экземплярами.

Модификация Перендева

При помощи статора большой мощности можно сложить данный вечный двигатель на магнитах своими руками (схема показа ниже). Сила электромагнитного поля в этой ситуации зависит от многих факторов. В первую очередь следует учитывать толщину обтекателя. Также важно заранее подобрать небольшой кожух. Пластину для двигателя необходимо использовать толщиной не более 2,4 мм. Преобразователь на это устройство устанавливается низкочастотный.

Дополнительно следует учитывать, что ротор подбирается только последовательного типа. Контакты на нем установлены чаще всего алюминиевые. Пластины для магнитов необходимо предварительно прочистить. Сила резонансных частот будет зависеть исключительно от мощности преобразователя.

Чтобы усилить положительную обратную связь, многие специалисты рекомендуют воспользоваться усилителем промежуточной частоты. Устанавливается он на внешнюю сторону пластины возле преобразователя. Для усиления волновой индукции применяются спицы небольшого диаметра, которые закрепляются на диске. Отклонение фактической индуктивности происходит при вращении пластины.

Использование генератора на 20 В

Сделать при помощи генератора на 20 В вечный двигатель на магнитах своими руками можно, имея мощную катушку индуктивности. Пластины для данного устройства целесообразнее подбирать небольшого диаметра. При этом диск важно надежно закрепить на спицы. Чтобы увеличить силу магнитного поля, многие специалисты рекомендуют устанавливать в вечный двигатель на постоянных магнитах низкочастотные преобразователи.

В этой ситуации можно надеяться на быстрый выход охлажденного агента. Дополнительно следует отметить, что добиться большой кулоновской силы у многих получается за счет установки плотного обтекателя. Температура окружающей среды на скорость вращения влияет, однако незначительно. Магниты на пластине следует устанавливать на расстоянии 2 см от края. Спицы в данном случае необходимо крепить с промежутком 1,1 см.

Все это в конечном счете позволит уменьшить отрицательное сопротивление. Операционные усилители в двигателях устанавливаются довольно часто. Однако для них необходимо подбирать отдельные проводники. Лучше всего их устанавливать от преобразователя. Чтобы не произошла волновая индукция, прокладки следует использовать прорезиненные.

Двигатель Алексеенко

Патент на бестопливный двигатель Алексеенко получил в 1999 году от Российского агентства по товарным знакам и патентам. Для работы двигателю не требуется топливо — ни нефть, ни газ. Функционирование генератора строится на энергии магнитных полей, создаваемых постоянными магнитами. Обычный килограммовый магнит способен притягивать и отталкивать порядка 50–100 килограммов массы, в то время как оксидно-бариевые аналоги могут воздействовать на пять тысяч килограммов массы. Изобретатель бестопливного магнита отмечает, что настолько мощные магниты для создания генератора не требуются. Лучше всего подойдут обычные — один к ста либо один к пятидесяти. Магнитов такой мощности достаточно для работы двигателя на 20 тысячах оборотов в минуту. Мощность будет гаситься за счёт передающего устройства. На нём и располагаются постоянные магниты, энергия которых приводит двигатель в движение. Благодаря собственному магнитному полю ротор отталкивается от статора и приходит в движение, которое постепенно ускоряется из-за воздействия магнитного поля статора. Такой принцип действия позволяет развить огромную мощность. Аналог двигателя Алексеенко можно применять, к примеру, в стиральной машине, где его вращение будет обеспечиваться маленькими магнитами.

Контроллер управления шаговыми двигателями, сделанный своими руками

Задача проста: по готовой схеме и программе Павла Бахтинова с этого форума развести печатную плату, собрать и отладить контроллер управления шаговыми двигателями, установленными в монтировке астрономического телескопа. Далее, необходимо изготовить приличный корпус и пульт управления.

Все начинается с деталек (сразу вспоминается закон Мерфи: «Ни один талант не смог пережить страсти к деталькам» ):

Работа над схемой:

Разводим печатную плату:

Фотошаблон готов:

Тут надо сказать несколько слов о моем НОУ-ХАУ в изготовлении фотошаблонов для перевода рисунка на печатную плату.

Обычно я их печатаю на принтере — чаще на струйном, реже на лазерном, т.к. термопленка давала непредсказуемую усадку после термообработки в лазернике (а шаблоны необходимы для двух сторон), поэтому невозможно было совместить два шаблона с достаточной точностью (до 0,15 мм).

Струйный принтер хорошо повторяет размеры, но не достаточно плотно заполняет черным цветом дорожки, кое-где они все же просвечиваются. Решение этой проблемы было вскоре найдено: печатаем не чистым черным, а чуть светлее в сторону желтого — принтер начинает добавлять к черной краске желтую (непрозрачную для УФ излучения) и дорожки, хотя и выглядят более прозрачными, после перевода фотоспособом получаются более плотные, практически без изьянов.

Главное — подобрать экспозицию:

Идет процесс травления печатной платы:

Протравлена полностью:

Сверлим отверстия диаметром от 0.7мм до 1.5мм самодельным сверлильным станком:

Паяльник старенький да удаленький:

Забиваем плату деталями:

Все детали запаяны:

Обратная сторона платы, начался процесс отладки:

Вот так будем ставить нагревающиеся элементы (те, что выше на рисунке с этой стороны платы стоят — интегральный стабилизатор и две микросхемы — драйверы моторов) вот на такие красивые радиаторы:

В данное время началась работа над пультом. Главное в пульте управления, считаю — эргономика, насколько только это уместно применить к той коробочке, которая получится после сборки на отечественных БОЛЬШИХ, но надежных микрокнопках.

… И, так, после продолжительного перерыва снова продолжил работу над этим проектом.

Немного поигрался с разными вариантами дизайна пульта и, вот, к чему я пришел:

Упрощенная модель мотора из батарейки и проволоки

Существует много типов электродвигателей, и их можно классифицировать по разным критериям. Один из них – это тип электроэнергии, поставляемой им. Мы можем различать двигатели постоянного и переменного тока.

Одним из первых двигателей постоянного тока постоянного тока был диск Faraday, который, как и многие двигатели, был реверсивной машиной. После поставки механической энергии он произвел электричество (однополярный генератор).

Сегодня мы собираемся построить простейшую, но рабочую модель двигателя постоянного тока.

Черная пятница 5 дней с 29.11.19. Электроника для самодельщиков вкитайском магазине.

Материалы

Материалы, необходимые для изготовления игрушки, можно найти в каждом доме. Нам нужно:

Небольшое количество проволоки в эмали с диаметром 0,3-0,6 мм R6 – батарея 1,5 В Магнит может быть небольшим Вспомогательные материалы: олово, канифоль, фрагмент проволоки и часть универсальной печатной платы для «роскошной» версии Конечно, нам также нужен паяльник с сопротивлением или сопротивлением трансформатора.

Мы работаем

Эмалированные провода должны быть намотаны на батарею, создавая небольшой круг, который будет служить обмоткой двигателя. Затем, с концами провода, оберните обмотку так, чтобы она не развивалась.

Чтобы крыльчатка была готова, вы все равно должны удалить изолирующую эмаль на концах провода, которая будет служить осью. Кроме того, один из них также будет примитивным коммутатором. Поэтому, если, с одной стороны, мы удаляем всю эмаль, с другой стороны, мы должны делать это только с одной стороны, сверху или снизу:

Самый простой способ сделать это – поместить выпрямленный конец провода на плоский воздух, например, на столешницу, а затем очистить эмаль сверху с помощью бритвенного лезвия. Напоминаю, что другой конец должен быть изолирован по периметру!

Наконец, выпрямите ось так, чтобы рабочее колесо было как можно более сбалансированным.

Затем сделайте два небольших обруча (подшипники), в которых ротор будет вращаться. Диаметр обода должен быть около 3 мм (лучше всего использовать гвоздь для намотки).

Куски проволоки с подшипниками необходимо припаять к батарее. Затем мы склеим из него небольшой магнит, чтобы один из его полюсов был направлен вверх. Все это должно выглядеть примерно так:

Если теперь включить ротор, он должен вращаться с высокой скоростью вокруг своей оси. Иногда требуется небольшой предварительный пуск, осторожно вращая ротор, пока он не «защелкнется». Эту модель электродвигателя, выполненную во время этого действия, можно увидеть на видео:

Мы также можем сделать более прочную версию этой физической игрушки. Я использовал большой магнит из старого динамика, который я прикреплял к универсальной печатной плате с фрагментами проводов. Также к нему припаяны более жесткие кронштейны. Плоская батарея 4,5 В находится под пластиной, а также под ней находятся кабели, которые обеспечивают напряжение на кронштейнах. Видимый с правой стороны перемычки функционирует как переключатель. Дизайн выглядит следующим образом:

Работа этой модели также изображается на видео.

Как и почему это работает?

Вся шутка основана на использовании электродинамической силы. Эта сила действует на каждый проводник, через который течет электрический ток, помещенный в магнитное поле. Его действие описано в правиле левой руки.

Когда ток проходит через катушку, электродинамическая сила действует на нее, потому что она находится в магнитном поле, создаваемом постоянным магнитом. Эта сила заставляет катушку вращаться до тех пор, пока ток не будет прерван. Это связано с тем, что одна из осей, через которые подается ток, изолирована только на половине периметра. Хотя сила больше не работает, катушка выполняет вторую половину вращения из-за своей инерции. Это продолжается до тех пор, пока ось не превратится в свою изолированную сторону. Схема будет закрыта, и цикл повторится.

Представленный электродвигатель – простая, но эффективная физическая игрушка. Отсутствие каких-либо разумных практических приложений делает игру очень приятной.

Получайте удовольствие и информативное развлечение!

Принцип работы

Сейчас существует понятие, что вечные двигатели могут быть первого и второго вида. К первому относятся устройства, производящие самостоятельно энергию – как бы из воздуха, а вот второй вариант – двигатели, получающие эту энергию извне, в ее качестве выступает вода, солнечные лучи, ветер, а затем устройство преобразовывает полученную энергию в электричество. Если рассматривать законы термодинамики, то каждая из этих теорий практически неосуществима, однако с подобным утверждением совершенно не согласны некоторые ученые. Именно они начали разрабатывать вечные двигатели, относящиеся ко второму типу, работающие на получаемой от магнитного поля энергии.

Разрабатывали подобный «вечный двигатель» множество ученых, причем во разное время. Если рассматривать конкретнее, то наибольший вклад в такое дело, как развитие теории создания магнитного двигателя совершили Василий Шкондин, Николай Лазарев, Никола Тесла. Помимо них хорошо известны разработки Перендева, Минато, Говарда Джонсона, Лоренца.

Все они доказывали, что силы, заключенные в постоянных магнитах, имеют огромную, постоянно возобновляемую энергию, которая пополняется из мирового эфира. Тем не менее, суть работы постоянных магнитов, а также их действительно аномальную энергетику никто на планете до сих пор не изучил. Именно поэтому так никто не смог пока достаточно эффективно применить магнитное поле для того, чтобы получить действительно полезную энергию.

Сейчас еще никто не смог создать полноценного магнитного двигателя, однако существует достаточное количество весьма правдоподобных устройств, мифов и теорий, даже вполне обоснованных научных работ, которые посвящены разработке магнитного двигателя. Всем известно, что для сдвига притянутых постоянных магнитов требуется значительно меньше усилий, нежели для того, чтобы их оторвать один от другого. Именно это явление чаще всего используется, чтобы создать настоящий «вечный» линейный двигатель на основе магнитной энергии.
