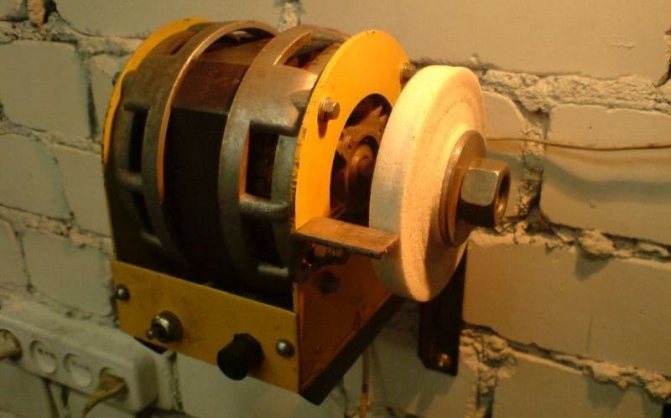

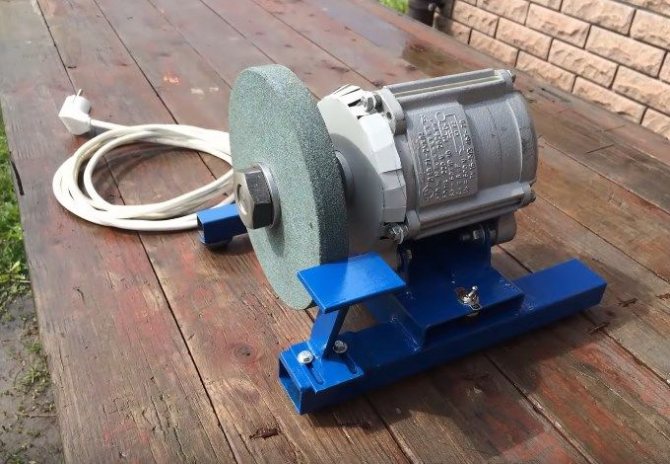

Устройство самодельного наждака из электродвигателя

Есть несколько электрических инструментов, которые постоянно нужны в доме. Одним из таких можно назвать заточной станок или наждак. Агрегат пригодится не только для чисто мужских потребностей, как-то: заточить сверло, удалить заусенцы или снять фаску, но во многом выполняет повседневные задачи. Здесь и заточка ножей, и приведение в порядок садового инструмента. Самое простое, но не самое дешевое – купить готовый станок. Есть и другой вариант – это изготовить наждак своими руками. Для этого совсем не нужно покупать дорогие детали или обладать инженерными навыками.

Преимущества того, чтобы соорудить самодельный наждак своими руками, очевидны: конструкция будет разработана под себя, материалами здесь могут служить стальные обрезки, которые вечно мешаются под ногами, двигатель можно взять от старой стиралки – в общем, при минимальных финансовых и физических затратах реально получить отличную вещь.

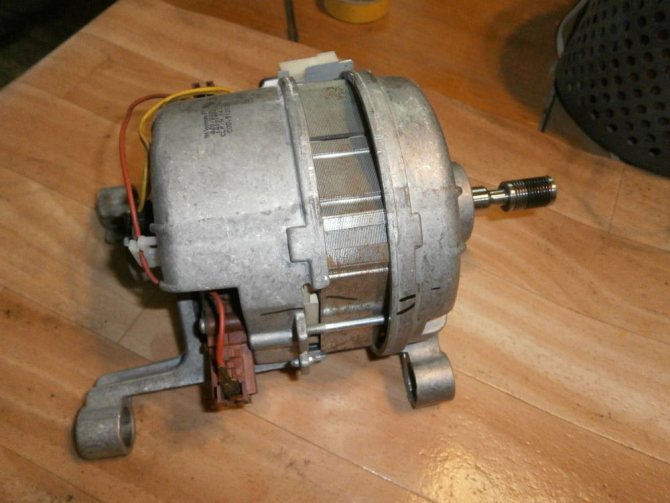

Как сделать точильный станок из мотора стиральной машины

Точильный станок для ножей своими руками будет полезным не только при заточке ножей. На мини точильном станке, также можно выполнять заточку свёрл, ножниц и других режущих и сверлящих элементов электроинструмента.

Точильный станок для ножей своими руками: плюсы

Кроме заточки режущих элементов, универсальный заточной станок своими руками может быть использован и в качестве шлифовального инструмента. Достаточно установить на точильный станок специальный круг для шлифовки (полировочный круг) и станок для шлифовки готов.

Как видно, точильный станок своими руками из двигателя стиральной машинки также может быть и универсальным инструментом, предназначенным как для заточки ножей, свёрл и ножниц, так и для полировки — шлифовки ремонтируемых поверхностей.

Конечно же, многие наверняка скажут: «зачем делать что-то своими руками, ведь можно купить уже готовый точильный станок?». Это, правда, но, сделав точильный станок из стиральной машины своими руками получиться не только, хорошо сэкономить, но и приспособить станок под «себя», включая размеры точильного станка и т. д.

Мини точильный станок своими руками

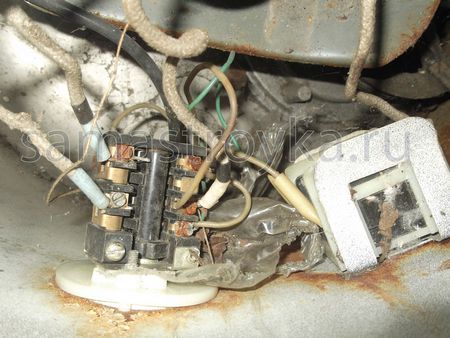

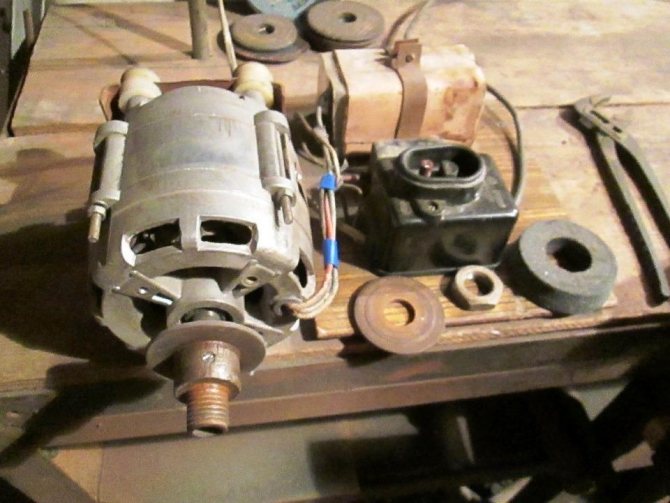

Чтобы сделать точильный станок своими руками из двигателя стиральной машинки, в первую очередь нужно начать с её разборки. Нужно добраться до двигателя стиральной машинки, после чего демонтировать его.

Благо сделать это не сложно, и если у вас стиральная машинка как на фотографиях, то достаточно будет перевернуть её вверх дном, после чего снять сначала защитный кожух, ну а потом открутить четыре болта, которыми удерживается двигатель стиральной машины.

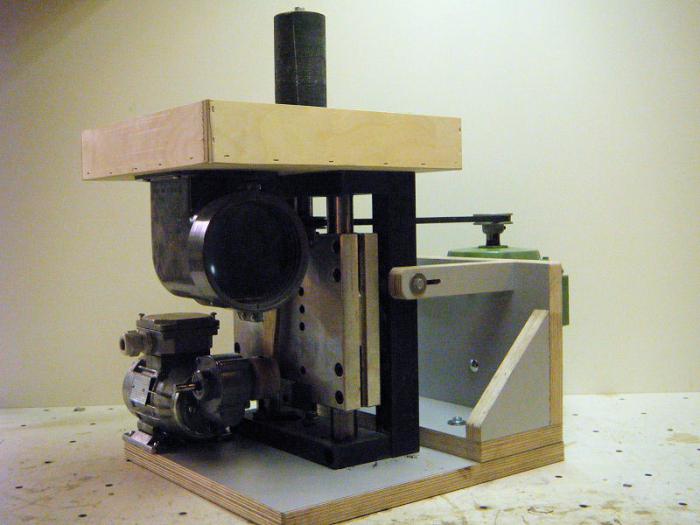

Этапы сборки наждака своими руками

Пошаговая сборка электрического наждака своими руками. Крепление двигателя к основанию станка:

1. Основание станка – это плита ДСП 50х50 см. В ее среднюю часть укладывают двигатель и габариты двигателя очерчивают карандашом, чтобы примерно знать, где он будет установлен.
2. У двигателя, как правило, имеется четыре шпильки или длинных винта, которыми стянут его корпус. Две соседние шпильки и будут теми точками, куда будут прикручены опорные скобы.
3. Опорные скобы наждака в виде буквы «П» изготавливают из двух отрезков оцинкованной стали шириной 5 см и длиной такой, чтобы расстояние между ножками было равно расстоянию между шляпкой и гайкой винта, а высота ножек примерно равна 6 см. В ножках каждой скобы сверлят отверстия под винт, в длинной части скобы – два отверстия под саморезы.
4. Раскручивают два соседних винта, надевают на лепестки крышек корпуса скобы и вновь ставят винты на место.
5. Скобы поворачивают так, чтобы их длинные стороны лежали друг с другом в одной плоскости, и затягивают винты.
6. Двигатель устанавливают в ранее очерченное место на скобы и прикручивают их саморезами к плите наждака.

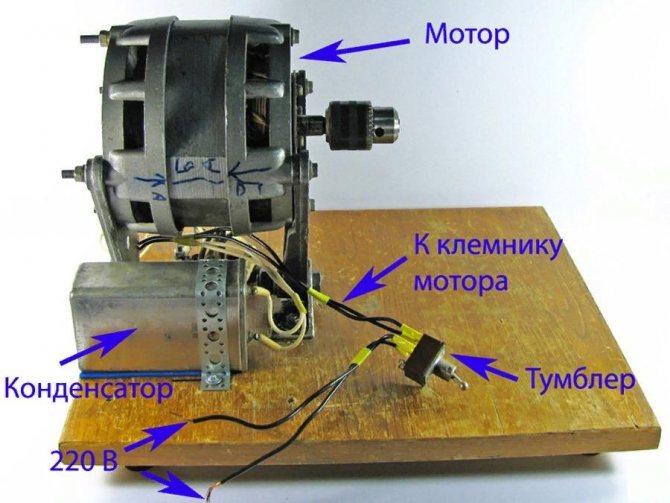

Крепление пусковой схемы и тумблера к основанию:

1. Берут литровую пластиковую емкость с крышкой из-под акриловой краски (или подобную) и крышку прикручивают рядом с двигателем так, чтобы в нее можно было вставить емкость, перевернув последнюю вверх дном.
2. На бортике ведра делают пропил под провода, а на дне ведра устанавливают тумблер рычагом переключателя наружу.
3. На крышку термоклеем приклеивают все конденсаторы, соединяют их пайкой с тумблером и шнуром питания.
4. Ведро надевают и защелкивают на крышке, предварительно вставляя провода в заранее сделанную прорезь.

Изготовление фланца для крепления заточного камня:

1. Из фанеры электролобзиком выпиливают два кружка диаметром 60 мм и один кружок диаметром 32 мм.
2. В середине каждого круга сверлят отверстие диаметром, равным диаметру рабочего вала двигателя.
3. Два кружка разного диаметра совмещают отверстиями и соединяют между собой при помощи клея и двух саморезов.
4. В полученной детали, в торце более крупного кружка, сверлят сквозное отверстие диаметром 3 мм к центру и в это отверстие вкручивают саморез (стопорный) так, чтобы он был виден в центральном отверстии.
5. Вдоль вала двигателя с одной стороны снимают 2 мм стали для того, чтобы упершийся в это место стопорный саморез не давал прокручиваться фланцу.
6. Фланец надевают на вал двигателя и фиксируют саморезом.
7. На фланец надевают камень и стягивают его саморезами через деревянный кружок.

Изготовление защитного кожуха:

1. Защитный кожух состоит из двух частей, обе из которых представляют усеченные конусы. Расстояние между ними должно быть на 2.5 см шире, чем толщина заточного круга.
2. Боковые части и торец кожуха изготавливают из оцинкованной стали и соединяют между собой при помощи пайки мощным паяльником.
3. В одном месте торца болгаркой вырезают окошко под рабочую зону, на боковой стороне делают вертикальную прорезь шириной, равной диаметру вала двигателя, чтобы кожух можно было надеть сверху.
4. Кожух крепят к ДСП наждака при помощи саморезов.

Как сделать точило из мотора стиральной машины?

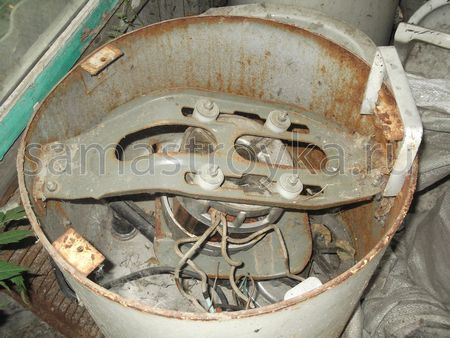

После того, как двигатель со старой стиральной машинки снят, можно приступать к изготовлению точила своими руками. Сначала нужно подумать о станине, на которой будет закреплён двигатель для точила.

Станина для точильного станка должна быть надежной и устойчивой. Для её изготовления можно использовать как металлические уголки, так и деревянные бруски. Из них собирается по требуемым размерам каркас будущего точильного станка. Сверху собранного каркаса размещается и фиксируется болтами станина, на которую и будет впоследствии закреплён двигатель стиральной машины.

Универсальный заточной станок своими руками

В изготовлении точильного станка нет ничего сложного. Небольшие затруднения могут возникнуть лишь при выточке переходника от ротора двигателя стиральной машины, до фланца на котором будет фиксироваться точильный или полировочный диск. Для того чтобы выточить эти элементы самодельного точильного станка, необходимо произвести все замеры, после чего обратиться к токарю.

Как видно, сделать универсальный заточной станок своими руками, вполне под силу каждому домашнему умельцу. Главное, это максимально досконально изучить способ изготовления точильного станка из стиральной машины, и только после этого приступать к его сборке.

В повседневной жизни часто возникают ситуации, когда необходимо что-то заострить. Электроточило своими руками — это решение многих бытовых проблем с заточкой инструментов. Это могут быть предметы быта: ножи, ножницы или строительный инструмент. Чаще всего в этом случае возникает необходимость наточить сверла, топоры, лопаты. Работать тупым инструментом трудно, процесс продвигается медленно, сил уходит много. В этом случае не обойтись без специального прибора, так как не каждый инструмент можно наточить бруском вручную.

Самодельный наждак из дрели

Из обычной электрической дрели тоже можно сделать заточной станок. В этом случае лучше использовать дрель, где есть регулятор оборотов вала двигателя, тогда можно выставить вращение на безопасную скорость. Фланец для крепления камня желательно заказать у токаря и сделать его с хвостовиком, чтобы можно было крепить фланец непосредственно в патрон электрической дрели.

Удобно использовать такой станок, если в наличии имеются тиски – нужно просто аккуратно зажать в них дрель. Другой вариант – закрепить дрель на верстаке, чтобы патрон выглядывал за край стола. Такой самодельный наждак гораздо безопаснее, чем наждак из УШМ, и его очень просто изготовить своими руками.

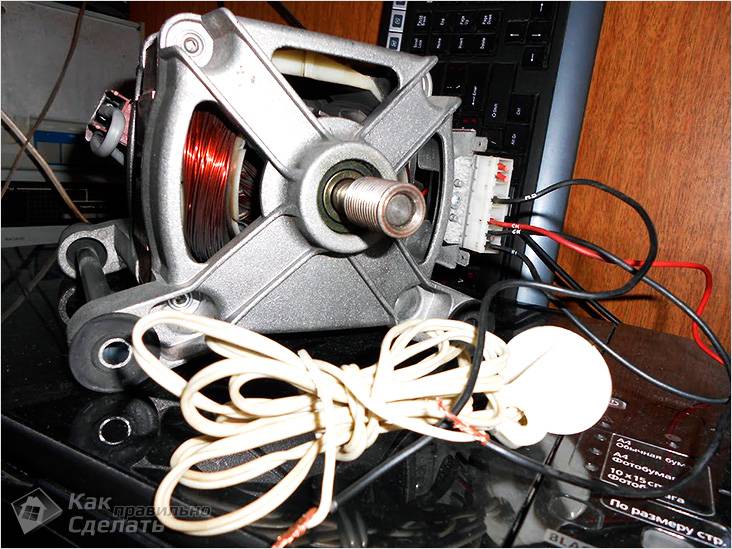

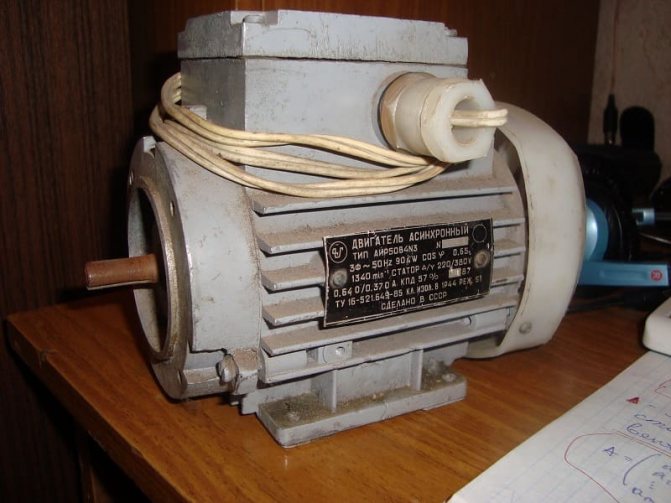

Какой электродвигатель подойдет

Основной элемент, без которого невозможно собрать устройство — это двигатель.

Обычно используются моторы от старой бытовой техники. Например, от советских стиральных машин «Сибирь» или «Волга». Двигатели у них реверсные, обладают достаточной мощностью и оборотистостью. На вал можно установить любые необходимые насадки.

Схема электрическая точильного шлифовального станка.

Количество оборотов в минуту не должно превышать 3000 в промышленных условиях, а для домашнего пользования достаточно 1000-1500. При слишком быстром вращении наждачный круг может разорваться. Для промышленных работ используют точильные камни большой прочности и специальные фланцы. Домашнему мастеру вряд ли удастся найти такие материалы. Большая скорость нужна не столько для заточки, сколько для выравнивания и полировки изделия. Опять же для бытовых условий это не пригодится.

Не стоит гнаться и за слишком большой мощностью. При изготовлении станка своими руками верхняя планка — 400 Вт. В среднем же используются двигатели от стиральных машин, чья мощность не превышает 200 Вт. Чтобы произвести заточку ножей, тяпок, сверл, более чем достаточно. К тому же при такой мощности не приходится опасаться, что разовьется слишком большая скорость. Следовательно, за сохранность диска (и собственного здоровья) переживать не придется.

Электронаждак из УШМ

Угловая шлифовальная машинка не очень подходит на роль базового двигателя для создания наждака своими руками. Это обусловлено высокими оборотами ее рабочего вала. Такой инструмент будет опасным в эксплуатации и подойдет в основном для несложных операций заточки, например, чтобы заточить лезвие кухонного ножа.

В качестве рабочих камней для этих целей желательно использовать легкие камни с небольшим диаметром. Фланец для крепления такого камня к болгарке лучше заказать у токаря: здесь очень важно, чтобы он был идеально сбалансирован на вале двигателя.

Перед тем как работать на таком станке, его следует хорошо закрепить хомутами к рабочему столу. Во время операции заточки важно использовать плотную одежду, которая надежно будет закрывать все части тела от возможных травм.

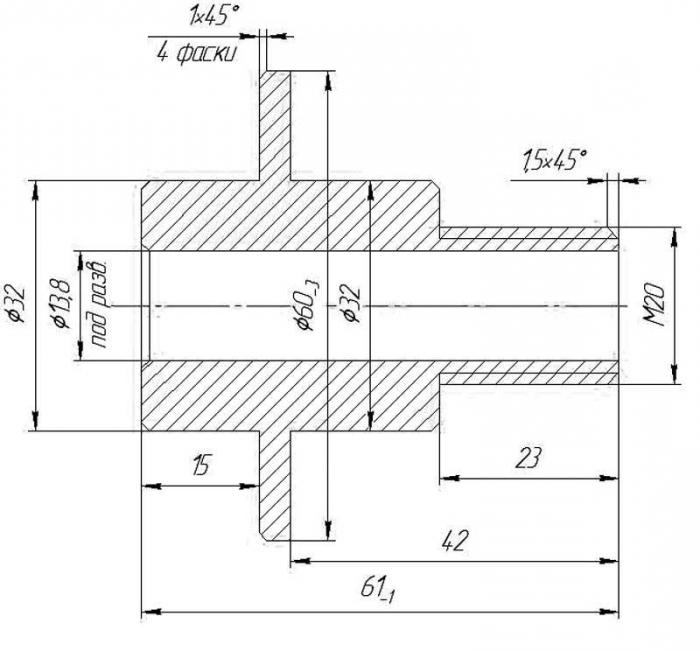

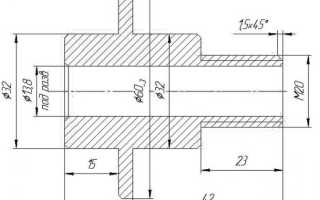

Как подобрать фланец

На первый взгляд все просто: берется движок, на вал насаживается наждак, аппарат включается в сеть и начинает точить. Однако на этапе установки точильного камня возникает трудность: диаметр точила, как правило, не совпадает с диаметром вала. Да и резьбы там нет, то есть закрепить наждак не представляется возможным. Чтобы устранить эту проблему, понадобится фланец — специальная деталь, которая вытачивается под размер вала и внутреннего диаметра абразивного диска.

Чтобы выточить фланец, придется воспользоваться услугами токаря. На чертеже электроточила нужно указать внутренний диаметр точильного круга и размер вала. Нужно указать, в какую сторону вращается ось. Пожалуй, специальный фланец — это единственная деталь, которую надо изготавливать на заказ. Но и его можно заменить на подручные материалы.

Функции заточного станка

Для бытового использования нужен заточной станок универсального типа. В отличие от специального, с помощью такого точила можно обрабатывать большинство домашних инструментов. Электрическое точило используется для решения следующих задач.

1. Во время сверления толстого металла часто перегревается и ломается сверло. Работать дальше таким приспособлением невозможно, но утилизировать его еще рано. При правильной заточке сверло прослужит еще долго.
2. Для заточки ножниц, ножей и прочего инструмента необходим точильный станок настольный. Такая конструкция является оптимальной для бытового использования.
3. Для шлифования металлических поверхностей с помощью войлочного круга.
4. На другой стороне вала может быть установлен кулачковый патрон для фиксации сверл и в таком случае заточной станок будет использоваться еще и как сверлильный.

Направление работы

Схема универсального преобразователя.

Прежде чем приступать к изготовлению электроточила, нужно посмотреть, в какую сторону он будет крутиться. У прибора, собранного из подручных материалов, можно без особых хлопот поменять направление вращения. Двигатели, которые чаще всего используются, берутся от советских стиральных машин. А они являются асинхронными. Это означает, что при переключении некоторых обмоток легко меняется направление движения. Старые моторы имеют несколько выводов (3 или 4), что пойдет на руку при изменении направления.

Направление изменится в том случае, если поменять выводы пусковой обмотки. Такой прием может пригодиться при проблемах с резьбой, раскручиванием гаек и т.п.

Можно обойтись и без пусковой катушки. Тогда получается работа напрямую: в сеть просто включается рабочая обмотка, точило нужно толкнуть в правильном направлении, и оно начнет вращаться.

Как правильно выбрать электродвигатель для устройства

В советское время выпускалось очень много моделей стиральных машин. Они оснащались мощными двигателями, имеющими реверс. Кроме того, такая стиральная машина имела выключатель, оборудованный пускателем.

Самым сложным при компоновке самодельного наждака, когда устанавливается такой электродвигатель, является процесс насадки на ось абразивного камня. Вал электродвигателя в большинстве случаев не имеет резьбы, диаметр отверстия камня часто не соответствует диаметру вала.

Чтобы решить такую проблему необходимо выточить специальную деталь. Она должна компенсировать эту несоразмерность. Для изготовления самодельного наждака необходимо распланировать будущие размеры такой детали. Чаще всего домашний наждак изготавливают с применением асинхронного электродвигателя.

Принципиальная схема наждака.

Чтобы наждак имел высокую производительность, двигатель должен развивать 3000 оборотов. Если это число будет намного больше, то возможен разрыв точильного камня. Поэтому, чтобы предотвратить возможность такой поломки, для дома используют электродвигатель, развивающий 1500 оборотов. Для электродвигателя с 3000 оборотов необходимо применять камень высокой прочности. Он должен крепиться очень качественным и надежным фланцем. Чаще всего большие обороты нужны для полирования изделий. На таких устройствах заточка происходит очень редко.

Когда делается самодельный наждак, не нужно устанавливать мощный электродвигатель. Профессионалы рекомендуют для точильного стационарного станка использовать мощность двигателя 400 Вт. Чтобы работать в гараже, вполне достаточно мощности электродвигателя не более 200 Вт. Именно таким комплектовалась стиральная машина. Одним из его положительных качеств является малооборотистость.

Защитный кожух устройства

Когда все основные детали подобраны, нужно позаботиться о соблюдении техники безопасности.

Электроточило из генератора.

Не секрет, что при заточке металлических изделий летят искры. Чтобы не обжечься самому, не получить травму, а также защитить рабочую поверхность от подпаливаний, необходимо изготовить защитный кожух. Сделать его можно из обрезков жести или металла. Оптимальная толщина пластины — не менее 2 мм. Железо можно прикрутить непосредственно над точильным кругом или закрепить при помощи хомута. Щиток позволит еще и снизить количество пыли.

Дополнительную безопасность при работе обеспечит откидной навес из оргстекла, который крепится к кожуху и при необходимости откидывается.

Об устройстве заточных станков

Устройство бытовых точил подчиняется следующим правилам.

1. Основными деталями заточного станка являются станина и закрепленный на ней электродвигатель.
2. На конечной части вала двигателя крепятся лимбы, а на нем — заточной и шлифовальный круги. По бокам, перед шлифовальным и заточным кругами находятся колонны с направляющими для регулировки горизонтальной подачи обрабатываемого инструмента. Продольная подача затачиваемой детали выполняется вручную: деталь перемещается в нужном направлении.
3. Заточной и шлифовальный круги должны быть снабжены защитными кожухами.
4. На корпусе устанавливается двухкнопочный выключатель.
5. Масса станины должна быть такой, чтобы обеспечивалась устойчивость точила.
6. Для уменьшения шума и вибрации станина оснащается резиновыми ножками.

Для изготовления заточного станка можно использовать обычную электрическую дрель.

Установка прибора

Когда электроточило собрано, можно приступать к его установке. Закрепить точило нужно очень крепко и надежно, так как при работе возникают большие вибрации.

Установить двигатель на рабочей поверхности можно при помощи того же кронштейна, который удерживает мотор в стиральной машине. Для этого понадобятся болты. Противоположной стороной двигатель будет опираться на угол. Благодаря такому креплению мотор будет находиться в горизонтальном положении. На угол можно установить резиновую подкладку: она уменьшит вибрацию.

Можно использовать и другие способы установки. Например, закрепить прибор на подставке, тогда он будет более мобильным, так как не будет привинчен к одному месту.

Все, станок готов к работе. Можно затачивать различные детали, инструменты, сверла и т. д.

Зачем он нужен

Наждак необходим для выполнения самых разных работ. Например, это может быть заточка сверл. В процессе работы сверла греются и, как следствие, затупляются. Выбрасывать их и покупать новые совсем нелогичное решение. Тем более что с наличием наждака можно заточить сверла самостоятельно. Это касается и кухонного ножа. Пожалуй, не одна домохозяйка просит своего мужа наточить нож. Обычное трение ножа об нож затруднительное занятие, тем более что такая заточка не будет долгосрочной. По этой причине иметь собственный наждак дома всегда только в плюс.

Хотя, безусловно, можно не тратить время на изготовления самодельного устройства, так как можно купить готовый наждак, все же, при наличии всех необходимых деталей, почему бы и не смастерить наждак самостоятельно?

Правила безопасности при работе

При работе со станками очень легко можно получить травму, и электроточило не исключение из этого правила, поэтому соблюдению техники безопасности стоит уделить особенное внимание.

1. Перед работой нужно проверять, затянута ли гайка. В противном случае точильный диск может слететь и нанести большой ущерб.
2. Также следует удостовериться, что сам аппарат ровно стоит и надежно закреплен. Иначе при вибрации он может сдвинуться с места, упасть и т.д.
3. Необходимо следить, чтобы руки, в частности, пальцы, находились на значительном расстоянии от вращающегося диска. Заточка происходит быстро, поэтому велик риск поранить пальцы.
4. Все работы нужно проводить в перчатках и в специальных очках, защищающих глаза от попадания стружки.
5. При работе с пылящимися материалами необходимо использовать респиратор, чтобы защитить легкие от попадания грязи и пыли.
6. Нельзя руками останавливать вращающийся диск. Это должно происходить, само собой, после выключения.
7. Точить нужно на торцевой стороне камня, обращенной к рабочему. Не нужно заталкивать деталь под кожух или на дальнюю сторону.
8. Нужно крепко держать затачиваемый предмет, так как они могут вылететь из рук, сломать что-либо, порезать человека или разбиться.
9. Нельзя менять круг на включенном приборе.
10. Нужно следить за состоянием точильного диска. Его необходимо менять при обнаружении трещин, больших сколов. Камень подлежит замене в случае неравномерного истирания и нарушения симметричности. Такое точило приведет к разбалтыванию всей конструкции.

Критерии выбора параметров заточного станка

Выбирая составные части для конструирования точильного станка, необходимо учитывать следующие технические показатели устройства:

• мощность: она должна позволять обрабатывать массивные детали и инструменты (например – топор) без существенного снижения скорости вращения вала электродвигателя;
• диаметр посадочного отверстия: он учитывается для изготовления оснастки;
• диаметр заточного и шлифовального круга – подбирается в зависимости от размеров обрабатываемых деталей;
• скорость вращения: она не должна превышать 3000 об/мин (лучше ограничиться 1500 об/мин);
• возможность регулировать скорость вращения – удобная функция, необходимая для обработки разных деталей;
• масса – имеет значение при необходимости перемещения точила.

Схема электрического наждака

Точило — это одна из главных деталей инструмента. Оно в основном производится из горных пород дерева. Изготавливается, как правило, из корунда и магнетита. Абразивные свойства иногда могут увеличивать за счёт других материалов. Для того чтобы можно было точило привести в действие, необходим электродвигатель. Вал мотора соединяется с насадкой для фиксации точила. Также для защиты нужно установить кожух. Он закрепляется сверху наждака. В самых простых моделях нельзя отрегулировать скорость вращения. Во избежание перегрева двигателя устанавливают соответствующий блокатор.

В электрических двигателях есть свои плюсы:

• высокая скорость заточки;
• маленькие размеры, благодаря чему его можно установить в любом пространстве, даже очень ограниченном;
• станина для мотора хорошо стабилизирует вибрации от станка.

Единственным недостатком такого мотора является необходимость в постоянном подключении к сети. Решить подобную проблему можно установив аккумулятор. Но для домашних потребностей этого делать не стоит, так как необходимости в портативной заточке в основном нет. Если и нужно делать переносную заточку, то используются автономные электростанции.

В стандартных точилках предусмотрено монтирование двух видов кругов. Один с крупными крупинками, а второй — с мелкими. Они оборачиваются от одного и того же двигателя.

Применение наждачного круга в самодельном инструменте для заточки

Для универсальных точильных работ в основном используют белые круги на основе электрокорунда. Их применяют для заточки лопат, топоров, ножей и заготовок из металла.

С целью обработки твердосплавных сверл или быстрорежущих металлов нужно брать абразивные зеленые круги на основе карбида кремния с маркировкой 64С. А вот под бытовые нужды достаточно зернистости круга на 25Н.

Заточка сверл требует более мелкой фракции в области от 8Н до 16Н. Помните, что наждаки на основе карбида кремния во время работы сильно греются, поэтому сверло в контакте с таким абразивом держать долго нельзя. Давайте металлу остывать после 2-3 подходов и охлаждайте его в содовой воде.

Качество кромки зависит от направления вращения абразива. Рабочая его поверхность обязана набегать на срез (идти сверху вниз).

Периферийная поверхность наждака при обработке обязана быть ровной. Ее можно править насадкой на основе эльбора. Если диск имеет малый диаметр, допускается применение плоскогубцев, в которых будет удерживаться эльборовый резец.

Итак, мы рассмотрели, как в домашних условиях можно собрать и использовать приспособления разной сложности с целью заточки сверл и не только. Выбрать подходящий вариант вы можете в зависимости от ваших бытовых потребностей.

Как приспособить дрель и болгарку под электроточило

Сделать наждак можно не только из подходящего электродвигателя, имеющегося в наличии. Для этого можно приспособить электроинструмент — это может быть электрическая дрель или шуруповерт.

Последний хуже подойдет для этих целей: у него недостаточная мощность и маленький ресурс аккумуляторов.

Изготовление точила из дрели начинают с приобретения насадки.

В ней закрепляют заточной камень, а затем зажимают в патрон. Остается закрепить его на неподвижном основании с помощью специального крепления, которое можно купить в магазине, продающем электроинструменты. При помощи такого электроточила можно поправить топор, наточить кухонный нож или заправить сверло.

Особенности заточки сверл

Сверла – эти недорогие приспособления, особенно если говорить о тех, что широко используются для бытовых нужд. Однако если есть возможность, то после затупления лучше заточить инструменты, чем покупать новые.

Есть заводские устройства, предназначенные для заточки, но при их покупке вы сильно потратитесь, и это не восполнит экономию при отказе от приобретения новых инструментов. Именно поэтому немало мастеров собирают станки для заточки своими руками.

Стоит отметить, что затупление касается сверл по металлу, поскольку инструменты по дереву практически этому не подвержены, за исключением случаев применения на высоких оборотах при смолистой заготовке. Также заточке не подлежат победитовые наконечники по камню или бетону.

А вот сверла по металлу многие точат посредством всех дополнительных приспособлений своими руками, но точность такой работы далеко не всегда идеальна, поэтому желательно использовать хотя бы минимум механики.

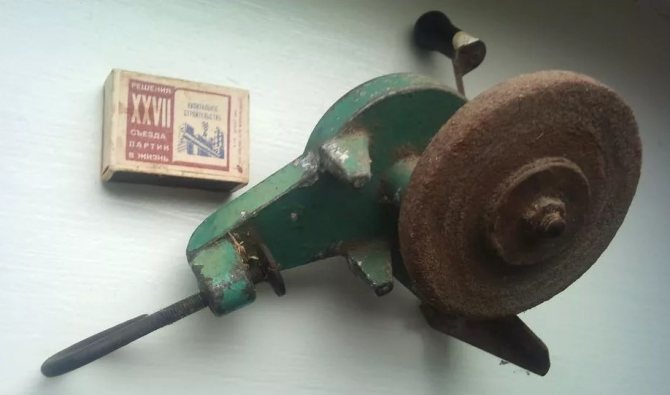

Что нужно знать о наждаках?

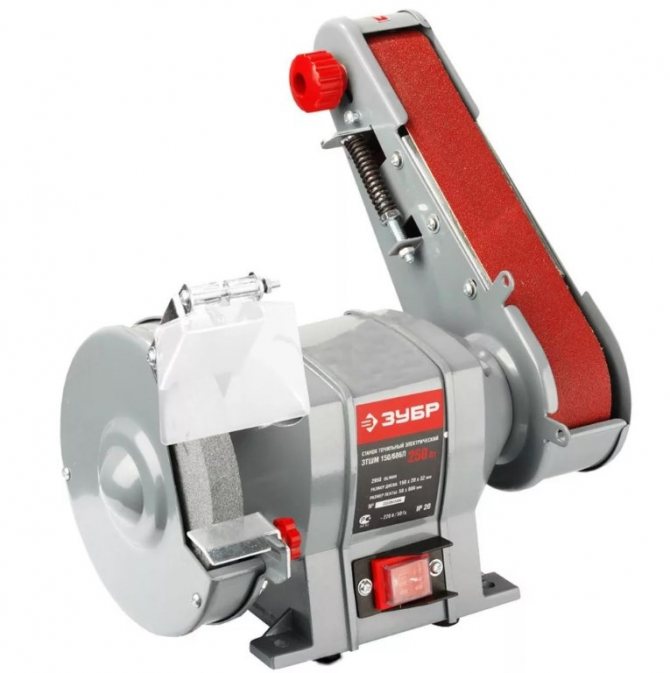

Некоторые электрические наждаки в дополнение к шлифовальным и полировальным кругам поддерживают подключение к электродвигателю гравера или бура на гибком валу.

Оборудованные регулятором оборотов такие устройства позволяют полировать, шлифовать, резать, и подравнивать изделия из мрамора, дерева, металла, стекла и других материалов.

Производители наждачных устройств

На сегодня существует много производителей ручных наждаков, и их выбор достаточно большой. Лучше покупать модели, которые уже были ранее проверены и показали хорошие данные в работе. Их заявленные параметры не должны отличаться от фактических.

Если проанализировать ассортимент рынка, то можно понять, что в основном покупают модели трёх производителей:

• Форте. Такие станки подходят для заточки цепей от бензопилы.
• Интертул. Кроме стандартной и обязательной возможности установки заточного круга, есть и функционал по монтажу шлифовальной машины. Кнопка запуска скрытая, и в неё очень сложно попасть пыли.
• Ростех. Модель в основном используется для домашних нужд. Это оптимальный вариант, так как он очень надёжный и дешёвый.

Перед приобретением рекомендуется уточнить, где находится ближайшее отделение обслуживания производителя. Гарантия на электрический наждак тоже важна.

Электрический наждак — очень нужная вещь на даче. Если у хозяина нет желания приобретать заводские устройства, то он может его сделать самостоятельно, к примеру, наждак из дрели.

Изготовление опоры и вспомогательного столика

Для инструмента необходима опорная рама. Для ее изготовления понадобится большая труба и углошлифовальная машинка. Процесс изготовления:

• Придерживаясь чертежа, на трубе вырезают паз под установку конденсатора. Для этого используют углошлифовальную машинку. Паз делают на прямоугольном сечении трубы со стороны широкой грани.
• Для фиксации электродвигателя в уголках детали вырезают небольшие отверстия.
• Затем сварочным аппаратом сваривают подготовленные уголки и заготовки труб. Получается рама.
• Под установку двигателя в раме просверливают необходимое количество отверстий. Для этого используют электродрель.
• Чтобы столик перемещался в нужное положение, на поверхности одной металлической пластины вырезают два паза. Пазы высверливают электродрелью. Их форма должна быть продольной. При этом во второй пластине, которая будет сверху, пазы делать не нужно.
• Квадратную трубу и 2 металлические пластины сваривают сварочным аппаратом. Получается столик.
• Столик и раму соединяют болтовым креплением.
• Все неровности и шероховатые места на конструкции зачищают. К болгарке прикрепляют щетку по металлу и проводят шлифовку.
• Краской покрывают все металлические элементы конструкции.

Для устойчивости с нижней стороны рамы устанавливают резиновые амортизаторы. Их фиксируют саморезами. Выключатель прикрепляют к конструкции согласно электрической схеме.

Как разобрать жесткий диск

При наличии необходимых инструментов процесс разборки – простая задача.

В первую очередь необходимо снять верхнюю крышку. Современные модели крепят на несколько болтов с головкой под шестигранную насадку. Более старые версии рассчитаны на применение классической крестовой отвертки. Если за весь период эксплуатации диск ни разу не разбирался, во время снятия крышки придется приложить довольно серьезные усилия: на заводе винты закручивают с высоким моментом затяжки.

Следующий этап – полная разборка винчестера. Он включает в себя следующие действия:

1. Демонтируем пылеуловитель. На изображении он выглядит как небольшая деталь белого цвета. Его функция заключалась в фильтрации поступающего воздуха от мелких фракций, которые могли повредить жесткий диск.
2. Удаляем неодимовые магниты и электронную плату управления. Ее работоспособность не имеет значения: она не будет представлять ценности для будущего электрического наждака. Исключения будут рассмотрены ниже.
3. Снимаем считывающую головку и все выводы за исключением подачи питания.

После проведения работ должен остаться голый корпус с приводом и дисками.

Точка J

Часто возникает ситуация, когда необходимо заточить инструмент или поточить ножи. Для выполнения этих работ лучше всего подойдет заточной станок — его еще называют точило или наждак. Это простейший электроинструмент, который состоит из электродвигателя и абразивного круга. В торговой сети продается много вариантов, которые отличаются друг от друга ценой и производителем, но предназначены для выполнения одной функции – заточка режущего инструмента. Не спешите приобретать электроточило заводского изготовления: любой домашний мастер способен изготовить его своими руками при наличии необходимых запчастей.СодержаниеЧтобы сделать наждак самостоятельно, в первую очередь необходимо подобрать подходящий электродвигатель. Чаще всего это мотор от стиральной машины старого образца, например, Малютки — он как нельзя лучше подходит для этой цели. Такой мотор отвечает определенным требованиям: его мощность в пределах 100-200 Вт, а число оборотов не превышает 1500 оборотов в минуту. Если частота вращения будет больше, то возникнет опасность разрушения абразивного круга.

Высокие обороты двигателя нужны для полировки деталей, а для заточки они не подходят.Чтобы сделать самодельный наждак, можно применить и любой другой электродвигатель. Он должен отвечать определенным параметрам.Прежде всего делаем станину будущего механизма. Ее можно изготовить из толстой деревянной доски, деревоплиты, подходящего пластика, но лучше всего подходит толстая металлическая плита. К ней с помощью кронштейнов, уголков или хомутов закрепляют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.Самодельный флянецИзготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается он, как правило, с помощью токарного станка. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет применяться в заточном станке. Однако если токарного станка под рукой нет, можно обойтись и без него. На видео, представленном ниже, можно ознакомиться, как сделать фланец для наждака из подручного материала самостоятельно:Закрепление фланца на валу происходит при помощи гайки с болтом и шайбой. При этом надо учитывать направление вращения вала: резьба на гайке должна быть в противоположную сторону.Это делается в целях безопасности, чтобы во время работы гайка не раскручивалась под действием вибрации станка, что чревато слетанием абразивного круга и травматизмом.Наконец, остается смонтировать электроточило на постоянное место и подвести электричество. Наждак из двигателя от Малютки готов.

В случае применения двигателя, демонтированного со стиральной машины-автомат, можно сделать заточной станок аналогичным образом, разница состоит только в подключении электроэнергии. Мотор от обыкновенной стиральной машины имеет четыре провода: два подключаются к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить сопротивление обеих. Сопротивление пусковой обмотки составляет 30 Ом, а рабочая имеет всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход таходатчика с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо заизолировать.Схема подключения заключается в следующем: обе обмотки соединяются параллельно и подсоединяются к сети, а в разрыв пусковой обмотки подсоединяют кнопку. Для этого можно взять пусковую или приспособить кнопку от дверного звонка.

Сделать наждак можно не только из подходящего электродвигателя, имеющегося в наличии. Для этого можно приспособить электроинструмент — это может быть электрическая дрель или шуруповерт.Последний хуже подойдет для этих целей: у него недостаточная мощность и маленький ресурс аккумуляторов.Изготовление точила из дрели начинают с приобретения насадки.

В ней закрепляют заточной камень, а затем зажимают в патрон. Остается закрепить его на неподвижном основании с помощью специального крепления, которое можно купить в магазине, продающем электроинструменты. При помощи такого электроточила можно поправить топор, наточить кухонный нож или заправить сверло.В случае крайней необходимости, точило можно изготовить из болгарки. Для этого не требуется приобретать специальных приспособлений и оправок, необходимых для крепления наждака. Следует только закрепить ее в горизонтальном положении на массивном основании, установить стандартный отрезной или заточной диск, и точило готово к работе.Электрическое точило бывает необходимо, если мастер занимается моделированием: при работе часто требуется подтачивать маленькие детали. Большое точило не приспособлено для выполнения мелкой работы, поэтому часто делают мини-наждак своими руками. Алгоритм сборки таков:Часто для этих целей используют электродвигатели от неисправной швейной машины. Преимущество этого станка в том, что у двигателя имеется регулятор скорости, а это расширяет возможности прибора. Его можно с успехом применять и как полировальную машинку.Изготавливая электроинструменты самостоятельно, следует неукоснительно соблюдать технику безопасности. Если промышленные агрегаты укомплектованы средствами защиты., то в самодельных устройствах придется изготовить их самому. Следует знать, что эксплуатация точила из двигателя стиральной машины без защитного кожуха запрещена. Сделать его можно из листового металла толщиной 2,5 мм.Рабочий круг во время заточки испытывает сильную вибрацию. Для исключения разрушения наждака во время работы, устанавливая камень, под металлические шайбы ставят прокладки из картона. Также следует убедиться, что диск не имеет трещин.Во время работы следует стоять сбоку от круга, чтобы при его поломке осколки не полетели в оператора. источник:

Самостоятельный монтаж наждака

После того как самодельный наждак сконструирован, приступайте к его фиксации на верстаке. Снимите с техники кронштейн и зафиксируйте изделие к верстаку с помощью болтов. Разместите двигатель по горизонтали. Чтобы уменьшить степень вибрации, возникающую в процессе установки, наденьте на уголок окантовку, выполненную из резинового кусочка эластичного шланга.

Техника безопасности предусматривает создание специального кожуха, который защитит от откалывающихся обломков круга с абразивом. Воспользуйтесь толстым металлическим кольцом (полосой), величиной 2–2,5 мм.

Располагайте наждак так, что вам было удобно с ним работать

Под рабочей деталью следует зафиксировать небольшой кусок оцинкованного листа, который послужит для верстака хорошей защитой от летящих огнеопасных искр. Не забудьте надеть специальные очки.

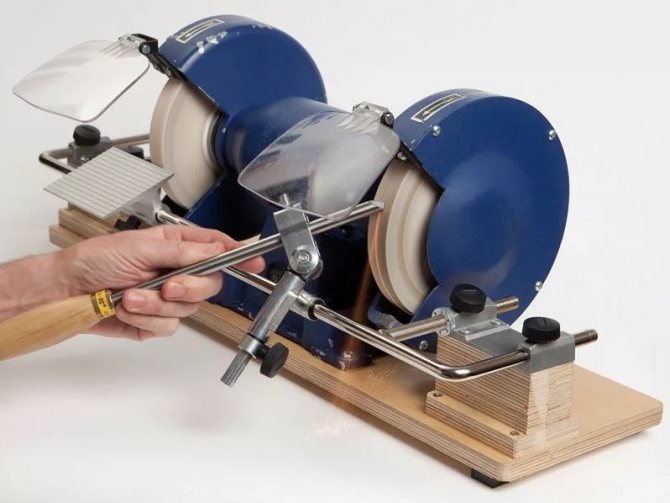

Наждачный станок будет более полноценным и профессиональным, если вы используете оргстекло, толщина которого составляет 5 мм, оно фиксируется к кожуху движка. По желанию можно сконструировать самодельный наждак со стеклом, откидывающимся под углом 180 градусов. Удобства добавит подручник, на который можно опереться.
