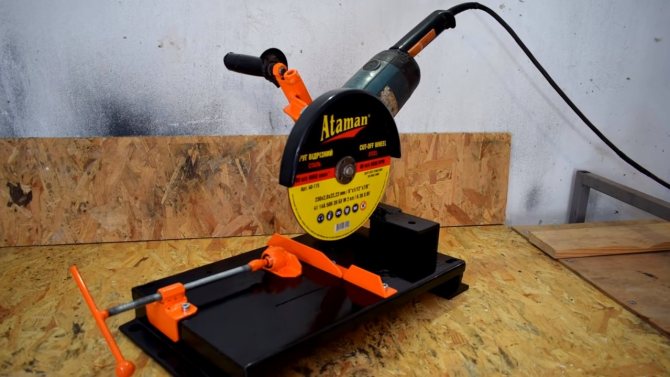

Самодельный очень точный отрезной станок из болгарки

Массивную болгарку лучше закрепить в стойку. С помощью такого станка можно будет с большей точностью резать однотипные детали или детали с большой площадью поверхности. Покупать готовую станину не всегда есть смысл – зачастую они обладают недостаточной жесткостью, и надежно закрепить в них болгарку не получится. Гораздо проще собрать ее самому из прочных металлических уголков или обрезков водопроводных труб.

Особенности использования болгарки

Необходимо надевать защитные очки, жесткие перчатки, защитные сапоги и пылезащитную маску. Плиточные приспособления отлично подходят для резки прямо по поверхности керамической или каменной плитки. Однако, вам будет трудно, если не невозможно сделать точные порезы для заготовки вокруг препятствий. Приспособления для старой болгарки своими руками легко справляются с этими сложными задачами.

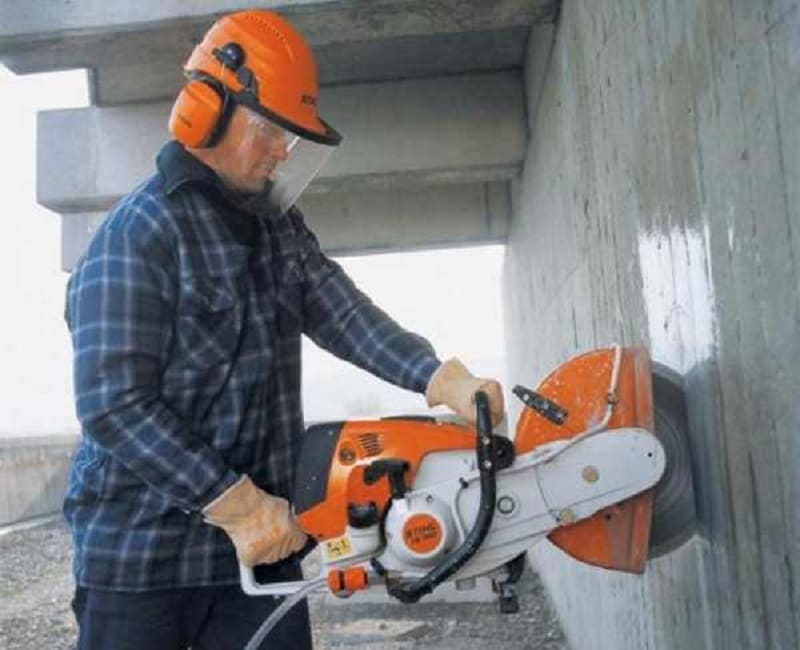

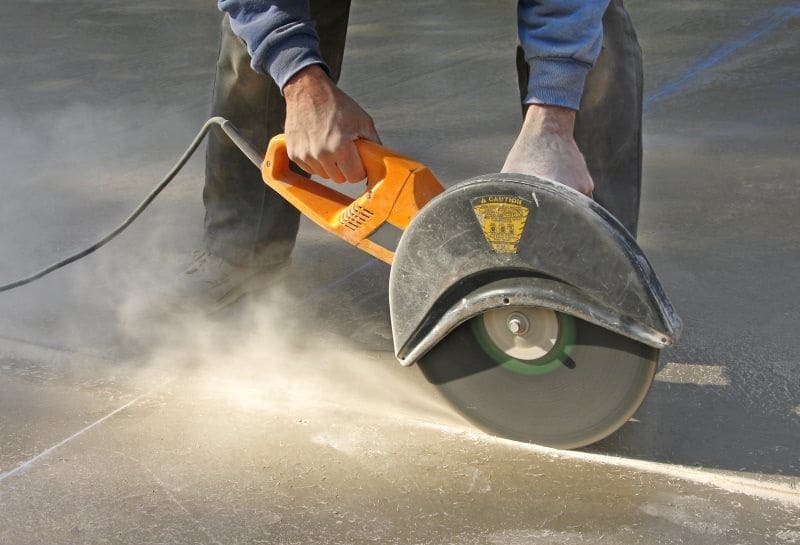

Распил бетона болгаркой

Если вы обрезаете болт заподлицо в бетон или другой материал. Плотно прикрепите длинную сторону стойки, убедившись, что она в недвижимости. Часть заготовки, которая будет выпадать после разреза, может повредить ноги.

С помощью правильного выбранного диска ваша болгарка может использоваться для восстановления грубых краев на многих бытовых приспособлениях, включая лезвия газонокосилки, лопаты, мотыги и даже оси. После этого вы всегда можете доработать финиш с файлом мельницы.

Использовать болгарку целесообразно для работы по удалению отслаивающейся краски, сухого цемента или ржавчины из металлов. Там есть многочисленные колесные диски с проволочной щеткой, все они предназначены для различных типов зачистки, очистки и устранения заусенцев. Перед тем как совершить покупку, проверьте описание производителя.

Если у вас есть много раствора для удаления, а молоток, и долото просто не убирает его, возможно использование болгарки. Использование углового приспособления для демонтажа старого раствора приведет к большому количеству пыли. Необходима маска для пыли.

Техника безопасности при работе болгаркой

Технология работ с приспособлением предназначена для работы с различными материалами для достижения множества отделок и эффектов. Выбирая правильное режущее колесо, вы можете выполнить еще большее разнообразие домашних задач, включая полировку, буферизацию, шлифование, округление и шейпинг. Приспособления для болгарки своими руками могут существенно расширить формы применения.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

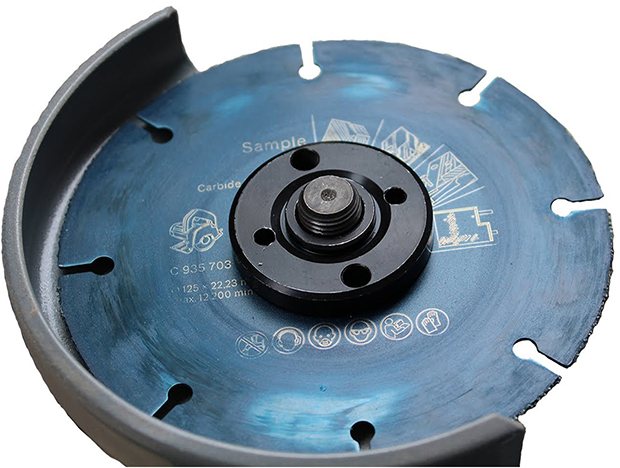

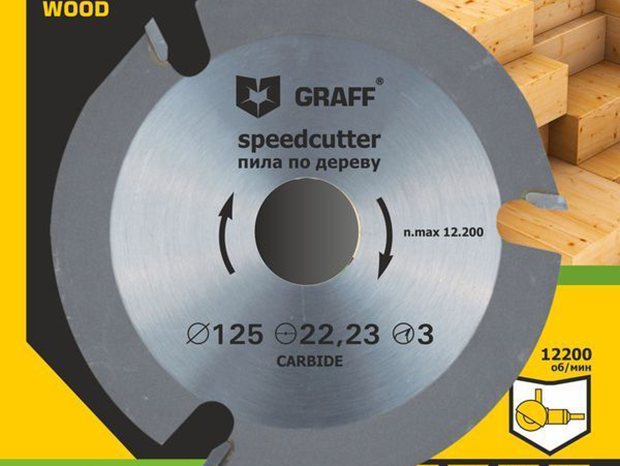

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

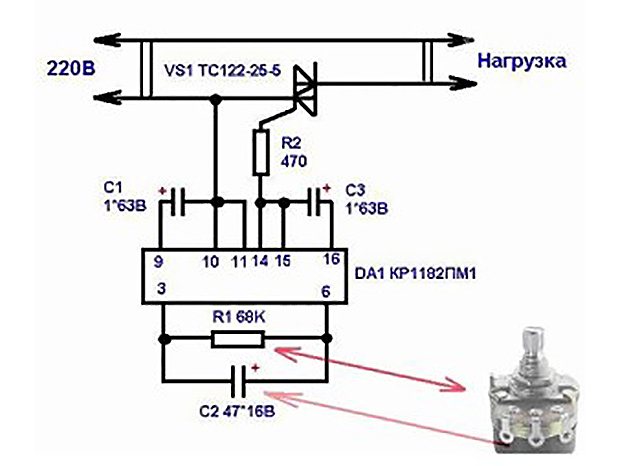

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

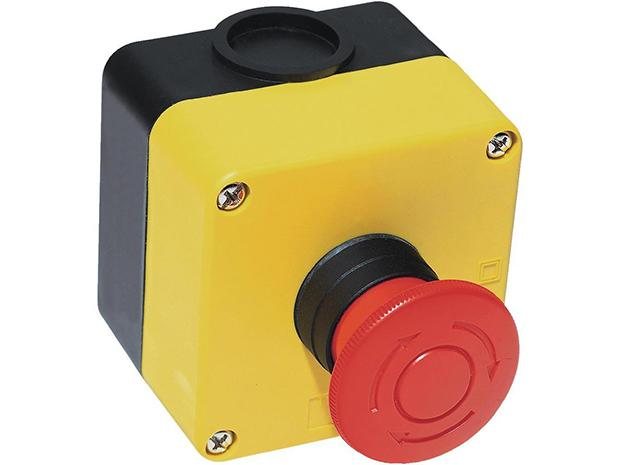

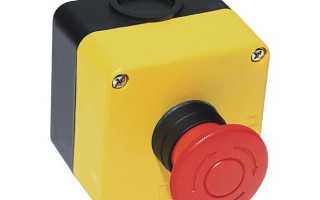

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Материалы и приспособления чтобы изготовить насадки для болгарки

Колеса и диски углового шлифовального станка могут быть изготовлены из ряда материалов. Однако, в общем случае алмазный диск будет обеспечивать максимальную точность и полировку. Колеса доступны в диапазоне уровня истирания (или песка). Используйте аксессуар с более высоким истиранием для более шероховатых поверхностей полировки.

Однако, несмотря на все это, многие люди все еще решают создавать комплектующие к болгарам своими руками. Если вы решите самостоятельно создавать приспособы на рабочую болгарку для, то перед началом работы вам необходимо подготовить необходимые инструменты:

1. Электрическую дрель, желательно.
2. Набор сверл.
3. Диски должны быть выбраны с диаметром 125 мм.
4. Деревянные заготовки.
5. Металлический уголок.
6. Пластина из стали.
7. Самонарезающие винты.

Когда необходимо использовать болгарку для конкретных задач, в этом случае многие мастера делают выбор в пользу готовых приложений. Их можно купить без проблем в строительном супермаркете. Стоимость устройств не очень дорогостоящая.

Что может понадобиться для изготовления станины

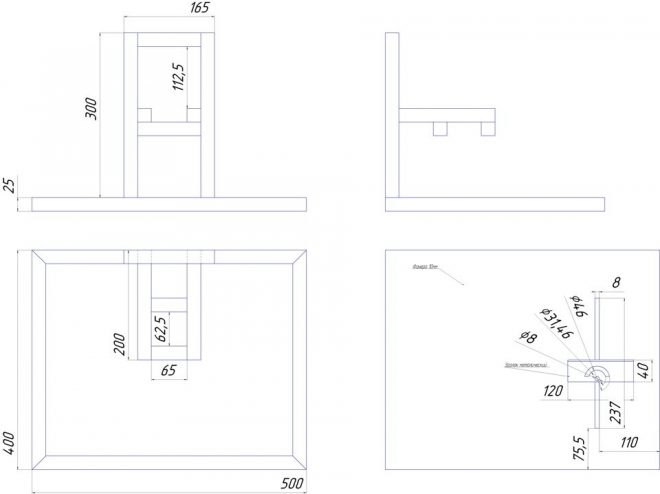

Чертёж станины из металла

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

Инструменты:

• болгарка;

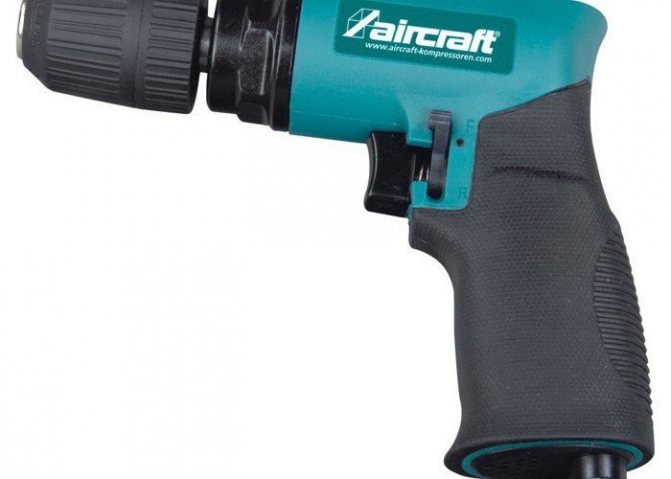

• сверлильная машина;

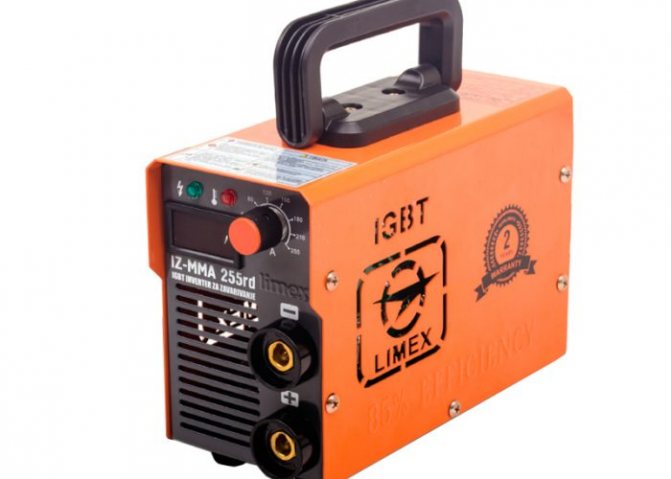

• сварочный аппарат;

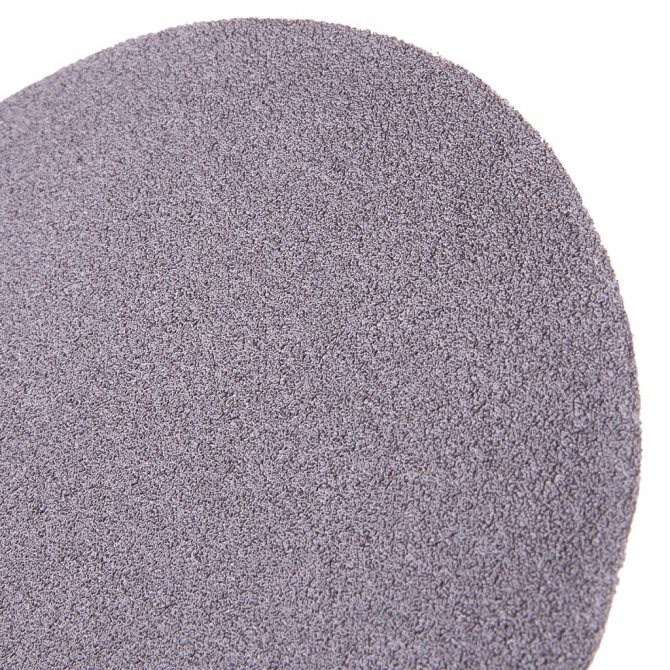

• шлифовальный круг;

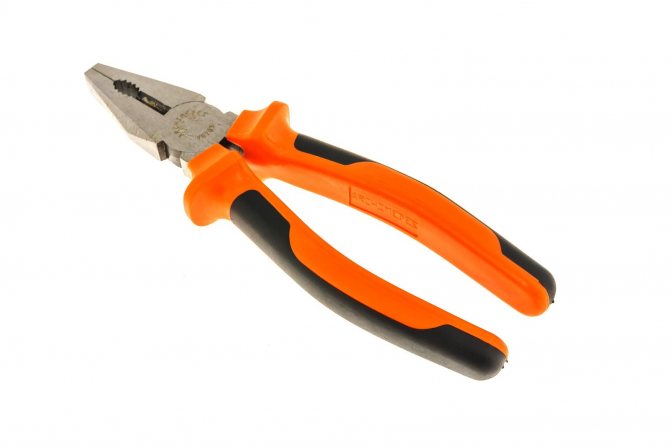

• плоскогубцы;
• набор отверток;

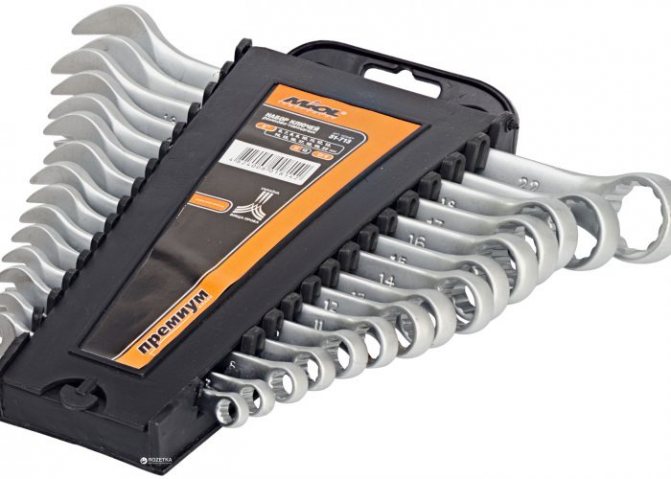

• набор ключей;
• измерительные инструменты.

Материалы:

• уголок стальной 40×40;
• уголок стальной 50×50;
• швеллер 5У или 6.5У (для направляющих движущейся каретки);
• обрезки водопроводных труб;
• профильные трубы 15×15, 20×20, 25×25;
• подшипники;
• метизы;
• жестяная обрезь;
• текстолит.

Стойка для болгарки

Независимо от того, насколько квалифицирован мастер, ему нужны идеальные приспособления, чтобы выполнить свою работу. Стойка болгарки предоставляется как отличное приспособление для доведения до совершенства этих угловых изделий.

Стойка для болгарки своими руками

Стенд болгарки позволяет шлифовать на совершенных углах 115 мм-125 мм. Если стойка из алюминиевого сплава, это позволяет иметь приспособление, которое, несомненно, будет служить долго.

Получите больше от вашей угловой шлифовальной машины с помощью удобного держателя. Угловые шлифмашины — это опасные приспособления. Самодельные приспособления для работы болгарки позволят вам иметь больше контроля над ними, но все же мы должны использовать все необходимые средства защиты, такие как защитные очки и перчатки.

Что понадобится:

• Приспособления для деревообработки.
• Кусок жесткой фанеры 300×100×20 мм.
• Кусок жесткой фанеры 150×100×20 мм.
• 1 винт M12 длиной 30 мм.
• 2 шайбы M12.

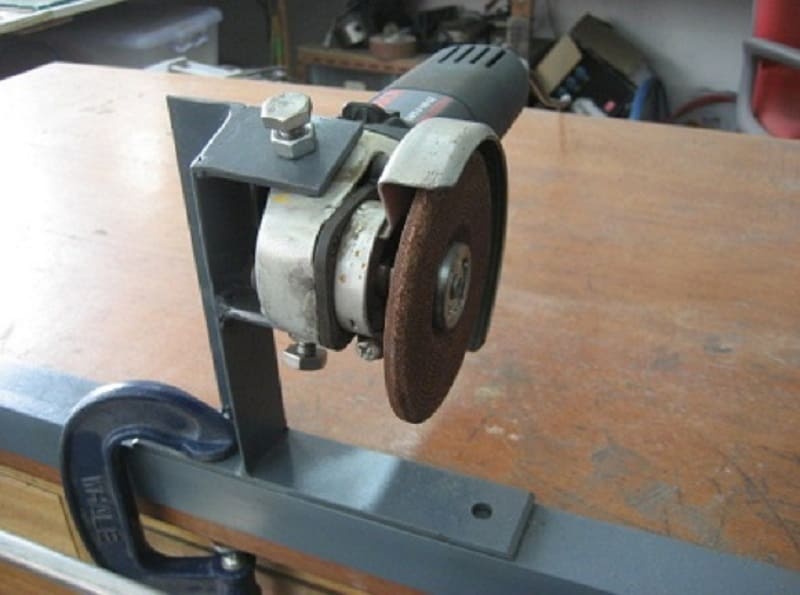

Держатель для болгарки

Станок для резки листовой стали

Станок из УШМ для резки листового металла

Для резки листовой стали, длинномерных листов текстолита, ДСП с помощью болгарки нужна другая конструкция. В этом случае УШМ должна иметь возможность перемещаться вдоль обрабатываемого материала. Это становится возможным, если закрепить болгарку на подвижной каретке.

Каретку можно изготовить на базе роликовых дверных блоков. В качестве направляющих используются уголки или швеллеры небольших размеров. Они строго параллельно привариваются к основе. Вместо сварки возможно винтовое соединение с платформой, при этом винты должны быть с потайной головкой, гайки зафиксированы шайбами Гровера или контргайками.

Непосредственно на каретке УШМ может быть закреплена жестко или на маятниковом рычаге. Направляющие должны быть установлены так, чтобы между ними и рабочим столом имелся зазор для расположения разрезаемого материала на столе.

Видео по теме: Стойка для болгарки

Публикации по теме

Чертежи для самостоятельного изготовления стойки под дрель

Создание фрезерно-копировального станка в домашних условиях

Правила выбора болгарки для дома

Простой отрезной станок

Существует приспособление и простые чертежи, для болгарки, которые могут создаваться своими руками. Подставка для болгарки очень полезна в цехе металлообработки, а также на деревянных работах.

Используемые детали:

1. Металлическая опорная плита.
2. 3 «C- Угол сечения секции 2 шт.
3. 1 «L- Угол сечения секции 4 шт.
4. Дверной кронштейн.
5. Жесткая пружина.
6. Гайки и болты.
7. Металлические изделия.

Как сделать:

• Шаг 1: Создайте базу подставки. Первым шагом создания отрезного станка своими руками является его основание. Весь стенд будет сделан из металла. Базовая плита и L-образные металлические части будут использованы для изготовления основания. Требуемая толщина плиты основания является 3 мм, для лучшей работы стенда. Прежде всего необходимо вырезать L-секцию в четыре части, равных четыре стороны базовой пластины. После этого склейте опорную плиту и L-образную секцию. Позаботьтесь о том, чтобы шов был совершенным и точным.
• Шаг 2: C- секция для удержания угловой шлифовальной машины. Удерживающая способность канала C-секции очень высока. Металлический кусок сваривается с этим C-образным сечением, чтобы удерживать угловую шлифовальную машину болтом или ручкой углового шлифовального станка.
• Шаг 3: — Другая часть C-секции. Сваривается металлическая деталь в конце C-секции.
• Шаг 4: — Прикрепление обоих частей C-секции.
• Дверной кронштейн используется для крепления обеих частей C-секции.
• Шаг 5: — Прикрепите пружины и всего узла. Теперь вся эта сборка прикреплена к основанию двумя болтами. После этого прикрепите пружину.
• Шаг 6: — Удержание заготовки.

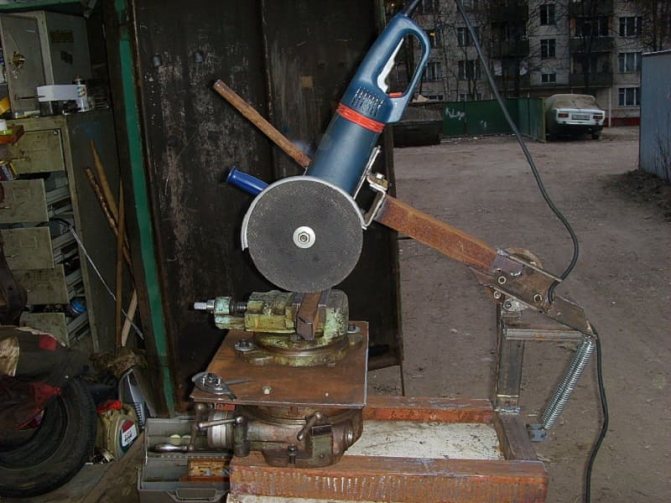

Простой отрезной станок

Это последний шаг изготовления угловой шлифовальной машины. Можно использовать длинный болт и канал L-секции, чтобы сделать удерживающее устройство заготовки. Два болта с шестигранной головкой используются для крепления канала L-секции с основанием.

Изготовление основных узлов

Итак, опишем процесс сборки станины поэтапно:

1. Основную сложность представляет устройство поворотного рычага, который должен надежно фиксировать болгарку и обеспечивать ее поворот на 90°. Для этого можно использовать металлические уголки или профильные трубы с прикрученным к ним в двух плоскостях болтами, которые будут обеспечивать прижим инструмента.

2. Для изготовления шарнирного устройства можно взять три шатуна от старого авто и осевой палец. Это устройство не будет иметь люфтов и зазоров, а ось шарнира будет проходить параллельно плоскости стола, обеспечивая точность среза. Хотя собрать поворотный рычаг можно и из обычных шарниров.

Поворотный рычаг, собранный из шатунов и осевого пальца

3. Старые пружины подходящего размера обеспечат плавное движение поворотного рычага и возврат болгарки в исходное положение.

4. Чтобы поворотный рычаг встал точно под прямым углом, подставляем к уже собранной конструкции слесарный уголок, и с помощью монтажки чуть подгибаем шатунный механизм.

С помощью слесарного уголка выставляем поворотный рычаг точно под прямым углом

5. Для обеспечения свободного хода инструмента в столе делаем прорезь нужного размера с помощью отрезного круга самой большой толщины. При необходимости дорабатываем ее (расширяем и удлиняем) небольшой болгаркой.

6. Точную резку деталей под углами 45 и 90° можно обеспечить, прикрутив к рабочей поверхности стальной уголок. Для этого вставляем диск в прорезь и намечаем места расположения отверстий для крепления. Меняя расположение такого устройства относительно диска, можно будет поворачивать детали под разным углом. Для получения зеркального угла под 45° понадобится подготовить отверстие, которое будет находиться относительно диска под 135°.

Отверстия для крепления уголка под 45, 90 и 135°

7. К нашей станине можно прикрепить и подвижную линейку с ограничителем. Обрезать изделия в этом случае можно будет максимально точно.

8. Для удобства работ к вертикальной стойке, зажимающей болгарку, на стороне, противоположной диску, понадобится также прикрепить ручку. В качестве нее можно использовать длинный болт с плотно насаженной на него пластиковой трубкой.

9. Для проверки центровки вставляем в устройство болгарку и вручную несколько раз прокручиваем диск. При отсутствии биений включаем ее на малые обороты и пробуем разрезать деревянную заготовку. Если инструмент начинает вибрировать, ищем причину и ее устраняем.

10. Включение/выключение устройства лучше сделать дистанционным – ведь руки работающего всегда заняты. В этом случае используем магнитный пускатель, прикрепленный на ножной педали.

Штроборез из болгарки своими руками

Штроборез из болгарки позволяет выполнять своими руками трассировку на все строительные материалы в абсолютной безопасности, так и при отсутствии пыли. Это приспособление для настенного крепления очень полезно, если вам нужно сделать разрезы для монтажа трубопроводов, поместить кабели для электрических систем и для установки труб для гидравлических систем.

Пильное полотно, закрепленное на валу, является основным элементом приспособления. Для обеспечения безопасности диски монтируется внутри специального корпуса, что предотвращает фрагментацию и получение их лично при распиловке.

Штроборез из болгарки своими руками

В зависимости от свойств материала и плотности рекомендуется выбирать мощность двигателя для штробореза из болгарки своими руками. Для борозды кабеля достаточно скромного блока. Для длинной канавки для трубы, желательно приобрести болгарку мощностью не менее 2000 Вт. Некоторые высокопроизводительные модели способны демонстрировать скорость около 6200 оборотов в минуту, что служит гарантией возможности справиться с промышленным масштабом.

Но конструкция болгарки такова, что ее нельзя использовать из-за активного образования пыли. Часто прибегают к модернизации приспособления.

Вы можете сконструировать прибор с двумя дисками. Установка станка из подходящей болгарки своими руками такого типа, будет стоить дороже. Первый диск прикреплен, как обычно, и монтируется второй. Необходима вторая гайка, которая имеет дополнительное кольцо, для фиксации. При работе на стене, шлифовальное приспособление должно находиться в защитной крышке.

Устройство для аккуратного разрезания металла

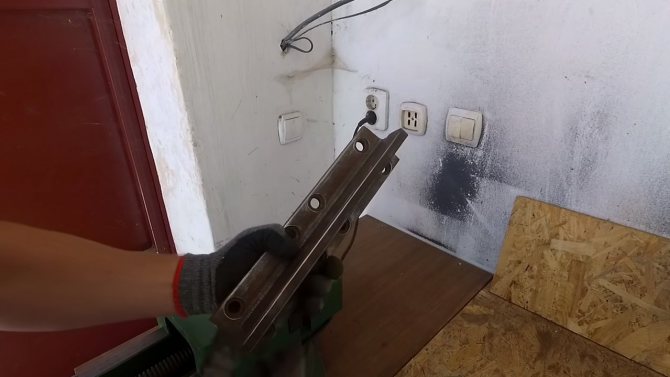

Болгарка 1300 ватт, закрепленная на самодельной направляющей при помощи подшипников. Они движутся по квадрату 40 x 40, выполняющему роль рельсы. Получилось 7 штук. С 4 сторон закрепил на рельсе, 2 между ними, и один внизу двигается по плоскости. На направляющей болгарку установил при помощи крепления, зафиксировал ручкой. С другой стороны болтом. Здесь имеются прорези, можно выбирать высоту диска.

Имеется небольшой нюанс.

Черная пятница 5 дней с 29.11.19. Изобретатели делают покупки в бюджетномкитайском интернет-магазине.

Чтобы получить качественный рез и избежать того, что закусит диск, нужно очень ровно выставить вертикально УШМ и диск. Боковых креплений для этого недостаточно, потому что болгарка при нагрузке немного меняет свое положение вправо или влево. Для этого мастер сделал следующее. Чтобы этого не было, есть отверстия в крышке болгарки, точно такой же для ручки. В него вкрутил болт, зафиксировал гайкой. В пластине просверлил точно параллельно такое же отверстие, вкрутил болт, с двух сторон зафиксировал гайкой. Выставил ровная вертикальное положение. Затянул две гайки с 2 сторон. Добавил нижний подшипник. Высота была уже известна после фиксации. Получил четыре точки. Болгарка очень прочно и крепко установилась, при движении никаких люфтов, качаний не возникает. Это позволяет резать толстый металл – пятёрка, шестёрка.

В плане безопасности добавил крышку, так как диск лицевой стороны расположен к рабочему. Если диск попадётся некачественный, или его закусит, чтобы, даже если он разлетелся, осколки не попали на человека, добавил защиту. Прикрутил её к родной.

Черная пятница 5 дней с 29.11.19. Электроника для самодельщиков вкитайском магазине.

С заменой диска никаких проблем не возникло, расстояние позволяет вставить ключ, открутить гайку, поменять. Добавил верхнюю рельсу. Для чего? Бывает в процессе работы, что диск закусывает или происходит утыкание. Так как обороты большие, вся конструкция вместе с УШМ может слететь с нижней рельсы. Чтобы этого не произошло, добавил эту рельсу. Высота регулируется болтом. Для плавности хода с двух сторон добавил подшипники.

Далее смотрите видео с пятой минуты.

Фрезер

Поскольку любое угловое шлифовальное приспособление оснащено мощным двигателем с редуктором – из нее можно изготовить стационарный фрезер. При условии, что станки из болгарки своими руками в любой момент могут извлекать устройство, для использования по прямому назначению. Вал болгарки выводится в отверстие верстака, на него одевается патрон для фрезерных головок – и можно обрабатывать не слишком твердые породы дерева.

Фрезер из болгарки

Как сделать самодельный пылесборник

Простейший пылесборник для УШМ можно сделать из пластиковой бутылки от моторного масла.

Делается насадка следующим образом.

1. Приложите к емкости диск такого диаметра, который будет использоваться при резке, и сделайте разметку: разместите диск так, чтобы края его не цеплялись за кожух, и наметьте src=»https://tehnika.expert/wp-content/uploads/2017/11/image083.png» class=»aligncenter» width=»600″ height=»429″[/img]
2. Вырежьте в боковой части бутылки квадратное отверстие с помощью канцелярского ножа.
3. Также следует вырезать 2 отверстия друг напротив друга, в месте, где вы обозначили src=»https://tehnika.expert/wp-content/uploads/2017/11/image087.png» class=»aligncenter» width=»600″ height=»428″[/img]
4. Прикрутите пылесборник к болгарке, используя штатные отверстия для крепления кожуха, и на горловину бутылки оденьте шланг от пылесоса.
5. Оденьте на вал УШМ отрезной диск.
6. Отверстие, которое используется для удобства при замене инструмента, можно закрыть небольшим куском пластика.

После этих несложных действий можно использовать болгарку для обработки материалов, при резке которых создается много пыли.

Маятниковая пила

• Этап 1: Создание кронштейна углового шлифовального станка. Можно использовать резьбовые отверстия в болгарках в качестве опорных точек для кронштейна. Существует множество способов приблизиться к созданию ручки, это зависит от типа болгарки, с которой вы решаете работать. Критические измерения необходимы для компоновки функционального дизайна, позволяющего легко отделять болгарку для ручной работы. Для сборки устройства потребовалось пять кусков плоского металлического стержня. Сварка их вместе создала пользовательский кронштейн. Необходимо сварить короткую арматуру в качестве стержня, чтобы прикрепить деревянную ручку.
• Этап 2: Создание зажима, который крепко будет держать рукоятку шлифовальной головки против головки регулировочного болта.
• Этап 3: Затем необходимо прикрепить ногу к переднему концу стержней, чтобы закрепить кронштейн болгарки, включив функцию шарнира, позволяющую шлифовальному станку поворачиваться к режущему столу.
• Этап 4: Создание основы. Возможно использовать простую раму, используя трубки и смонтировав их с помощью двух кусков железа. Необходимо образовать плоскую платформу для крепления механизма ползуна.
• Этап 5: Сборка.
• Этап 6: Добавление стола для резки. Стол для резки состоит из стальной пластины. После того как все детали собраны и отрегулированы, выровняйте вертикальную поверхность режущего колеса.
• Этап 7: Окончательное тестирование.

Маятниковая пила

Основные узлы приспособления

Для изготовления стойки для болгарки нам понадобятся следующие детали:

• опорная рама: ее можно сварить из профильных труб; такая конструкция будет обладать повышенной жесткостью и не бояться вибрации; при использовании деревянных брусков желательно брать твердые породы древесины;

Опорная рама

• рабочая платформа (крышка стола) с крепежными отверстиями: ее изготавливают из листовой стали; прикрепить к опорной раме можно и лист чугуна от старой печи – он легко сверлится, и работать с ним несложно;
• вертикальная стойка для крепления инструмента: для нее используем два небольших отрезка стальных уголков с просверленными в них отверстиями; их прикручивают болтами к редуктору болгарки, используя отверстия для ручки; для надежной фиксации вначале слегка скрепляем уголки между собой сваркой прямо на болгарке, а затем, сняв инструмент, окончательно свариваем их между собой;

Стойка для крепления инструмента

• поворотный рычаг с креплениями: принцип его работы мы опишем чуть ниже;
• быстрозажимные тиски для закрепления деталей; так как резьба на шпильке быстро входит из строя, изготовим зажим из обрезанной в виде полукруга удлиненной гайки, которая наваривается на шпильку; для утяжеления к противоположному ее концу крепим небольшой кусочек металла, который будет служить своеобразной лапкой для поднятия зажима;

Быстрозажимные тиски

• поворотный стол для обработки изделий сложной формы: в качестве него можно использовать ступицу от легкового авто подходящего размера;

Поворотный стол

• линейку, прикрепляемую к поворотному столу: для несложных работ использовать можно столярную малку-угломер, для точных измерений собирается конструкция из угломера и 2 слесарных линеек.

Фиксатор для болгарки

Создайте деревянную коробку. Вам понадобится база для этой модели. Можно использовать дерево и воспользоваться жидкими гвоздями. Но вы можете использовать пластиковую, металлическую или деревянную коробку.

Проверьте, подходит ли угловая шлифовальная машина

Удостоверьтесь, что предохранитель болгарки не среагировал, когда вы прикрепляете шлифовальное приспособление, и убедитесь, что предохранитель находится на одном уровне с коробкой. Прикрепите болгарку и проверьте работу.

Настольный шлифовальный станок

Стационарный шлифовальный станок может быть выполнен из болгарки в двух вариантах. В первом случае болгарка закрепляется неподвижно на специальном приспособлении. И еще один вариант изготовления представлен на рисунке.

Во втором случае это шлифовальный станочек ленточного типа. Он показан на рисунке. Здесь необходимо продумать механизмы натяжения (на 2 или 3 роликах) и крепления к столешнице.

Стусло из болгарки

Стусло из болгарки, делает работу с приспособлением намного легче.

Материал:

• железная пластина 1×200×100×2 мм;
• железный стержень 2×150×30×3 мм;
• железный стержень 2×40×30×3 мм;
• железный стержень 2×30×30×3 мм;
• 1×8×80 мм винты;
• 2×8 мм гайки;
• 2×8 мм шайбы;
• винты 2 × 7 × 30 мм;
• винты 1×7×50 мм;
• 3×7 мм гайки;

Стусло

Как сделать:

• Шаг 1: Создайте базу подставки.
• Шаг 2: Подготовка материала Отрегулируйте размеры металлической пластины 200×100×2 мм что бы, стороны находились под прямым углом (90°);
• Необходимо вырезать 2 заготовки железного бруса 40×30×3 мм;
• Отметьте центр и просверлите 10-миллиметровое отверстие на одной стороне. Отверстие должно иметь диаметр 7 мм;
• Разрежьте два куска железа 150 мм;
• В этих заготовках необходимы 3 отверстия. Отверстие необходимо располагать 10 мм от края;
• Отверстия должны соответствовать болтам;
• Формовать штанги необходимо в соответствии с шлифовальной машиной, чтобы соответствовать профилю машины;
• Отрежьте один кусок железного стержня 30 мм. Просверлите отверстие диаметром 7 мм.

Шаг 3: Запуск кронштейна

Затем дайте точку пайки;Затем сварить другую 30-миллиметровую деталь, уже пробуренную. Для облегчения выравнивания используйте 7-миллиметровый винт для их крепления. Затем необходимо сварить (дать только одну точку соединения) кусок железного стержня 30 мм сбоку.

На этом этапе важно, чтобы конечная деталь находилась под прямым углом.

• Шаг 4: База Возьмите 2 штуки железного бруса 40×30×3 мм и поместите их по бокам с обеих сторон и замените винт, чтобы соединить их и облегчить пайку.
• Прикрепленный набор кронштейнов и боков расположите на пластине так, чтобы она была более смещена вправо. С обеих сторон должна быть небольшая разница.
• Затем требуется сварить элементы приспособления (дать только одну точку пайки) с обеих сторон. Внесите необходимые корректировки. Не должно быть чрезмерных смещений.
• Чтобы облегчить движение, между стороной и ручками разумно установлены две шайбы.
• После проверки выравнивания выполните окончательную сварку.

• Шаг 5: Завершение сборки Наблюдайте за тем, производите ли вы движение свободно, а угол может достигать — 90º.
• После проверки выравнивания выполните окончательную сварку.

Шаг 6: Обработка основы. Отметьте разрез. Начните с приклеивания углов и отделки с помощью пилы.Шаг 7: Основание с установленным шлифовальным станком. Воспользуйтесь поддержкой ручки, которая уже сопровождает оборудование и замените первоначально установленный винт.Шаг 8: Отверстие глубины винта. Винт позволяет регулировать глубину разреза. Обратите внимание на выравнивание диска в продольном и поперечном направлениях.Шаг 9: Напоминание. Помните, что эта инструкция указана для болгарки с тремя заводскими отверстиями. Это позволило зафиксировать машину в опоре, а третье отверстие регулирует глубину резки во время работы.

Общий порядок работы по изготовлению приспособления

Для начала берется металл, и из него вырезается пластина. Затем из получившейся пластины изготавливается угол. Для этого сначала делается треугольный вырез, а затем заготовка сгибается под углом 900.

В металлической пластине делается 6 отверстий с выемками. Отверстия необходимы для вкручивания в них саморезов, с помощью которых можно установить уголки и рукоятку. Выемки в отверстиях необходимы для шляпок шурупов. Оптимальный размер элементов крепежа — 3*35 мм.

Далее, в конструкцию вставляется металлическая пластина. Подобные приспособления закрепляются саморезами 3*20 мм.

Затем устанавливаются уголки из металла. Важно то, под каким углом разогнут первый уголок. Он должен быть разогнут под углом 600. В противном случае, конструкцию не удастся зафиксировать. Когда уголки будут установлены, на них закрепляются инструменты.

Чтобы части конструкции и сам инструмент соединялись, применяют болты с гайками с одной стороны, с другой — ручку. Болты с гайками нужны для предотвращения откручивания винта самой конструкции при резании металла.

Распилочное приспособление для керамогранита

При наклоне приспособления можно легко проверить дорогостоящий материал. Целесообразно использовать специальные станки для точной корректировки движения приспособления. Из старой болгарки возможно изготовить необходимый механизм.

Для такой техники требуется установка на платформе нескольких направляющих, с последующим передвижением по задуманной траектории. Также самодельное приспособление позволит изменять угол реза и глубину обработки. Для создания станка для керамогранита потребуются проверенные чертежи и опыт работы.

Станок по керамограниту

Резка керамогранита болгаркой требует навыков и знаний особенностей строения материала, т. к. провести ровную линию, удерживая инструмент в руках, трудно. Работа требует особого подхода: необходимо обеспечить движение без отклонений и контролировать глубину реза в процессе выполнения операции. Любое нарушение приводит к порче материала, появлению сколов и неровностей. Это приводит к дополнительным расходам, а стоит керамогранитная плитка недешево. Чтобы болгарка двигалась без отклонений, можно изготовить специальное приспособление, где были бы направляющие. На рисунке показан вариант изготовления такого приспособления, где основным материалом является фанера и крепежные изделия.

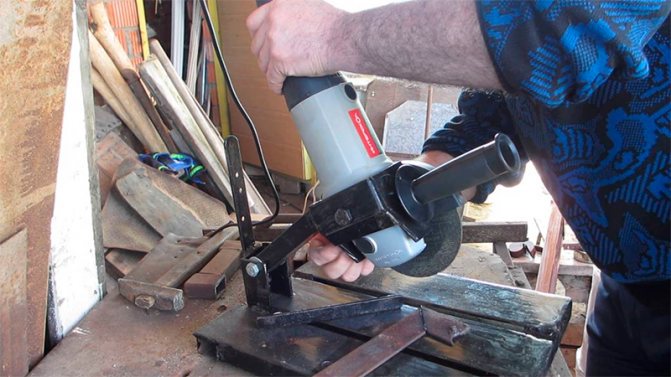

Как изготовить станину для болгарки

Болгарку можно использовать для шлифования или резания при смене необходимых насадок, по принципу работы циркулярной пилы. Таким образом, возможно обрабатывать трубы и заготовки даже с крупным диаметром по ровному углу сечения.

Для создания станины требуется:

1. Болгарка.
2. Дрель.
3. Сварочное приспособление.
4. Стальная пластина.
5. Стальная пластина толщиной 3 мм.
6. 40×40×5 мм квадратная трубка.
7. L-профиль 30×30×3.
8. 80-миллиметровый винт, гайка, два винта, пружинные шайбы.

Станина для болгарки

• Шаг 1. Необходимо отрезать детали нужного размера и зачистить ребра от стружек и неровностей.
• Шаг 2: Легкое крепление для углового шлифовального станка. Далее необходимо создание рукояток с обеих сторон для болгарки что увеличит количество возможных позиций во время работы. Ручки для болгарки могут быть немного наклонены, вместо того, чтобы указывать прямо вверх и вниз для удобного обхвата. Хомут, который соединяет ручки с болгаркой может быть V образной формы, что создаст оптимальные условия для отличной работы. Эта форма делает эту простую структуру достаточно прочной, нет необходимости в дополнительных подключениях. Для соединения нового модуля используются фабричные пазы с резьбой у болгарки. Перед сваркой просто установите эти пластины и винт (для разборки соединения при необходимости) с помощью угловой шлифовальной машины. Держите режущий диск на своем месте и используйте прямой угол для подкладки.
• Шаг 3: Сделайте дополнительную позицию для ручек. Сделано отверстие, достаточно большое, чтобы резьба рукоятки надежно вкрутилась в пазы (10 мм). Отрежьте ручку необходимую для основы формы и закрепите гайку на просверленном отверстии. Далее, требуется сварить элементы. Поместите и сформируйте его так, чтобы все еще удавалось нажимать кнопку «Блокировка диска». Таким образом, вы можете изменить новый диск без необходимости удаления вашего приложения.
• Шаг 4: Создание нижней пластины. Необходимо создать 8-миллиметровые отверстия для «задней остановки», это часть 30х15 мм L-профиля, упомянутая ранее. Подключен к нему стыковыми сварными швами. Таким образом, нижняя пластина остается прямой, и результат выглядит лучше.

• Шаг 5: Подключение к нижней части. Соединить эти две части металлического модуля вместе. Можно использовать простой «шарнир» из куска 40x40x 5 мм из квадратных труб. Просверленное отверстие диаметром 12 мм к центру стороны, через обе поверхности. Изделие приваривается.
• Шаг 6.Материал отталкивается от «задней стопы», так что угловое шлифовальное приспособление подходит для перемещения ниже по вертикали. Сварные швы требуется очистить с помощью стальной щетки и, наконец, покрасить ее в необходимый цвет.

Самое простое решение своими руками

Простое приспособление для угловой шлифовальной машинки можно изготовить следующим образом:

1. В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
2. Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
3. Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
4. Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
5. Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
6. Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
7. Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
8. Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления.

Уважаемые посетители сайта, конструкторы, поделитесь в комментариях, какие, на ваш взгляд, приспособления для болгарки наиболее удачные?

Штатив для УШМ

Приспособления для личной ушм превращает угловую болгарку в многоцелевое и точное режущее приспособление для стали, металлов, профилей, труб и стержней. Этот блок имеет универсальные приложения и подходит для большинства обычных угловых шлифовальных машин. Фиксатор для болгарки получил различные формы выполнения. Необходимо создать универсальные регулируемые крепежные скобы для угловой шлифовальной машины. Предусмотреть защиту от искр металла.

Чертежи станин для УШМ

Станина для болгарки может быть разных конструкций, что показано на чертежах:

1. С вертикальной стойкой, когда болгарка приподнята над основанием. Такая конструкция обладает более удобным управлением и большей величиной продольного реза.
2. Без вертикальной стойки – здесь шарнир образуется прямо от основания. Этот тип конструкции самый простой и позволяет УШМ распиливать трубы небольшого диаметра и сечения.

Транспортир для болгарки

При работе с металлическим профилем или важными деталями требующих ровных швов эффективно использование транспортира для болгарки. Использование приспособление позволяет даже неопытному человеку создать разрез в точности с заданным наклоном. Транспортир незаменим во время работы с керамической плиткой и плинтусом. При желании часто создают самодельный транспортир для домашней работы с шлифовальной машинкой.

Для начала проводят установку направляющего уголка, снабженный спец накладкой на ровную поверхность (керамическая плитка). Это проводится с целью крепежа заготовки, и предотвращения смещений. Заготовка плотно прижимается, после чего настраивается требуемый угол наклона.

После этого мастер приступает к распиливанию заготовки, слегка надавливая на диск.

В конструкции транспортира своими руками можно выделить три основные составляющие компоненты:

1. Уголки.
2. Петли.
3. Боль для фиксирования.

Принцип действия транспортира заключается в установке на обрабатывающей заготовке специальный направляющий уголок с накладкой. Создать точный транспортир довольно трудоемкий процесс.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Как сделать пусковую кнопку для маятникового станка из УШМ

УШМ работает при нажатии кнопки. Причем, скорость вращения шпинделя зависит напрямую от усилия прижима кнопки. Это означает, что в кнопку встроен регулировочный механизм, работа которого облегчает эксплуатацию инструмента. При эксплуатации УШМ на стационарном станке необходимо продумать пусковую систему, чтобы не приходилось одной рукой держать рукоятку, а второй нажимать на кнопку.

Если инструмент оснащен обычной кнопкой, которая автоматически фиксируется при ее включении, как например, в первом варианте сооружения станка, то здесь не возникает никаких трудностей. Сначала включается инструмента, а затем можно выполнять работы. Однако большинство углошлифовальных машин оснащены кнопками самоотключения, которые необходимо удерживать рукой во время работы. Из этой ситуации есть два выхода:

1. Воспользоваться стяжками (к примеру, пластиковыми) или хомутами соответствующего диаметра. Ими фиксируется кнопка в нажатом положении. При этом учитывать также необходимо и фиксатор, который отвечает за самовключение инструмента. И фиксатор, и кнопку необходимо стянуть хомутом, стяжкой или прочими подобными материалами. При этом принцип работы устройства будет следующий — при необходимости запуска инструмента, необходимо вилку воткнуть в розетку или сделать переключатель
2. Переделать пусковую систему — рационально в случае, если инструмент планируется использовать чаще в качестве отрезного станка, чем автономной болгарки. Для этого необходимо вывести провода из УШМ на отдельный переключатель, которым будет происходить включение и отключение инструмента при такой необходимости

Кнопку включения, если она выводится, лучше всего расположить на рукоятке. Самодельный станок не требует больших затрат на его изготовление, что собственно, и является главным его преимуществом.

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

• Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
• Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
• Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

• трубу профильную «квадрат» (25х25х2,5 мм);
• трубу профильную «прямоугольник» (40х20х2,5 мм);
• лист металлический толщиной 4–5 мм;
• подшипники шариковые № 202, 203 или 204 – 2 шт.;
• пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
• пруток диаметром 8–10 мм;
• шину металлическую (20х4 мм);
• болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

• угловая шлифмашина;
• дрель или сверлильный станок, набор свёрл;
• набор плашек для нарезания метрической резьбы;
• ключи рожковые;
• сварочный аппарат.

Наличие электросварки желательно, но необязательно — все соединения можно выполнить и на резьбовых соединениях. Однако следует понимать, что такой способ снижает надёжность и прочность конструкции.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

Описание оборудования

Отрезные станки представляют собой простейшую конструкцию с жестко и неподвижно закрепленной станиной, которая выполняется из пиломатериалов или сваренного уголка и подвижной головки с рабочим органом дисковой пилой. С одинаковым успехом такой станок справиться с обрезкой вагонки, блок-хауса, строганных досок и тонких бревен, что позволяет использовать его для заготовки дров.

Сегодня в продаже можно подобрать различные типы отрезных станков и стационарных болгарок для резки металла, которые будут различаться мощностью электропривода, своей конструкцией, предназначением и рядом других характеристик. Простейшие модели, которые выполнены по принципу поднимающегося и опускающегося круга, можно с легкостью собрать самостоятельно.

Такие агрегаты, изготовленные своими руками, не уступают в показателях функциональности промышленным моделям, при этом они отличаются компактными габаритами, отлично справляются со всеми возложенными на них функциями, а изготовление такой техники не представляет особой сложности.

Как избежать 4 ошибок в процессе эксплуатации, шлифовальных/плоскошлифовальных и других станков

Чтобы станок длительное время выполнял свои функции необходимо соблюдать следующие простые правила:

• Не увеличивайте нагрузки более запланированных величин.
• Пользуйтесь подходящими сменными насадками, которые предусмотрены официальными инструкциями производителей.
• Своевременно удаляйте загрязнения, чтобы не ухудшить механизм воздушного охлаждения.
• Поддерживайте идеальное состояние электрической изоляции, функциональность защитных устройств.

Настоящие маятниковые

Как устроен «настоящий маятниковый» отрезной станок по металлу, показано на рис.; качающийся «маятник» выделен цветами.

Устройство маятникового отрезного станка по металлу

«Фишка» конструкции – качалка-коромысло, сбалансированная весом мотора так, чтобы усилие холостой подачи (без резки) на всю длину рабочего хода было прибл. равномерным и составляло ок. 5 Н (где-то 0,5 кгс). Именно такое «холостое» усилие позволяет опытному станочнику наилучшим образом чувствовать материал и машинально работать с максимальной производительностью без накопления усталости, буквально играючи. Если же возникла опасная ситуация и рабочий бросил рукоять подачи, то инерция мотора и хребтины коромысла обеспечивают плавный отскок диска. Вероятности перехода опасной ситуации в аварийную и порчи режущего органа много уменьшаются, да и заготовка чаще всего остается неиспорченной – посмотрел, что не так, поправил, дорезал.

Примечание: возвратная пружина коромысла в сбалансированных маятниковых отрезных станках почти всегда есть, но роли отбойной аварийной (см. далее) она практически не играет, только дает начальный толчок тяжелой качалке, если диск «закусило». Чаще всего возвратная пружина в станках данного типа используется для установки усилия холостой подачи «под себя».

Примеры самоделок

Самый сложный сборочный узел показанной выше конструкции – поворотный стол с угловым делителем; сделать его дома «на колене» невозможно. Резка под заданным углом всеми описанными ниже конструкциями осуществляется поворотом и фиксацией всего станка относительно стола (верстака) для заготовок с продольным упором (или наоборот, верстака относительно станка). С отрезными станками из болгарок проще, см. далее.

Внешний вид и чертежи основных деталей наиболее универсального самодельного отрезного станка даны на след. рис.

Внешний вид и чертежи основных деталей универсального самодельного отрезного станка

Этот станок к тому же и мобилен: его, в пределах участка, можно переносить руками и возить в багажнике легкового автомобиля. Это может стать ценным качеством, напр., при монтаже/демонтаже/ремонте трубопроводов на местности. Мощность мотора на валу (см. далее) 1,2-1,5 кВт. Частота вращения диска 2500-2900 мин–1; диаметр диска до 350 мм.

Для тех, кто еще путается в допусках-посадках, также на рис. даны условия согласования сопряженных размеров; размеры D32 согласовываются по правилу для D15. Чтобы получить нужную соосность (центровку) шеек рабочего вала под подшипники (D20–0.03) на токарном станке обычной точности, их нужно точить начисто в один установ и один проход резца (подача – минимальная, это вам не окалину драть).

Коромысло в данном случае – лист стали S>4, усиленный хребтиной из трубы D30; ее отгиб – рычаг подачи. Коромысло может быть рамным, из профтрубы от 30х30х2. Его размах (длина) не критичен в пределах 400-500 мм. Возвратной пружины нет (можно поставить). Отброс коромысла вверх устанавливается выносом его «хвоста» назад от шарнира (см. ниже).

Обоймы подшипников рабочего вала устанавливаются зеркально отверстиями D21 друг к другу. Такой прием монтажа на неформальном конструкторском жаргоне называется «попка к попке» (смягчено в общедоступной публикации). В данном случае он позволяет без дополнительных конструктивных элементов исключить продольное смещение вала в подшипниках, т.к. чашки их обойм закрыты справа планшайбой, а слева ведомым шкивом. Сборка узла рабочего вала на коромысле производится след. порядком:

1. подшипники вкладываются в готовые обоймы (с приваренными и подрезанными на плоскость укосинами);
2. обоймы с подшипниками надеваются на вал, как указано выше;
3. на длинный хвостовик D15 (левый на чертеже) надевается ведомый шкив;
4. поверх шкива на тот же хвостовик надевается проставка;
5. шкив через проставку туго затягивается гайкой М14;
6. вал в подшипниках и со шкивом ставится на испод коромысла и временно притягивается к нему за середину струбциной (не туго!);
7. обоймы подшипников также временно распираются деревянными лучинами;
8. вал выставляется точно параллельно переднему обрезу коромысла: его проекции вверх должны быть касательны обоймам подшипников. Пользоваться двумя слесарными угольниками одновременно!
9. прихватами быстро подвариваются укосины обойм. Ток – не более 60-80 А;
10. струбцина и распорки снимаются, проверяется легкость вращения вала. Заедает – отрезаем обоймы по сварке и повторяем пп. 6-10;
11. обоймы подшипников привариваются окончательно. Варить короткими стежками попеременно-поочередно правую-левую;
12. даем сборке полностью остыть и снова проверяем вращение вала. Клинит, заедает – увы, перегрето при сварке. Рукам еще нужно дорасти, как надо, а обоймы придется делать (заказывать) заново. Возможно, и подшипники менять;
13. вал крутится легко, плавно – закрывает подшипниковый узел легким кожухом от опилок и окалины.

Шарнир коромысла собирается аналогично, но «попкой от попки» (чашками обойм внутрь) и также закрывается легким кожухом от пыли. Ось шарнира – отрезок кругляка D(21…45), какой есть под рукой. По концам проточены шейки подшипников, такие же, как на рабочем валу, и хвостовики М14 длиной от 40 мм. Станина – из профтрубы, уголка от 40х40 и т.п. подручного металлохлама. Шарнир крепится в проушины ее стоек парами гаек (внутри и снаружи). Еще вариант сборки шарнира – обоймы его подшипников привариваются к плоской раме вместе с осью, как на врезке в рис. Затем коромысло приваривается к оси шарнира или крепится к нему резьбовыми метизами. Но таким способом отцентрировать шарнир гораздо труднее, и сложнее защитить его подшипники от пыли.

Ведущий шкив двигателя нужно сделать/подобрать таким, чтобы частота вращения диска была близка к номинальной. Пусковую схему двигателя заранее собирают на левое (смотря со стороны вала) вращение, «искрами от себя». В таком случае отдача усилия резания будет затягивать гайки шкивов и диска; они будут прочно держаться на трении, шпонок, шплинтов и т.п. дополнительных «неудобных» технологически фиксаторов не понадобится.

Чертежи отрезного станка меньшей мощности, но более точного (пригоден для работы с алмазными дисками) даны на рис. Электромотор на 350-400 Вт 2800-3000 об/мин.

Чертежи самодельного отрезного станка повышенной точности

Разбивка по позициям: 1 – электродвигатель; 2 – станина; 3 – защитный кожух рабочего органа (сталь s2); 4 – рабочий орган (абразивный диск); 5 – защитный кожух ременной передачи (сталь s2); 6 – клиновой ремень А-1018; 7 – винт М8х14; 8 – ведущий шкив (Д 16); 9 – крышка кожуха ременной передачи (сталь s2); 10 – ведомый шкив (Д 16); 11 – распорная втулка (сталь); 12 – шайба (сталь); 13 – рукоять подачи; 14 – болт М6х12; 15 – винт М5х10; 16 – рабочий вал (сталь); 17 – передняя крышка подшипникового узла (Д 16); 18 – задняя крышка подшипникового узла (Д 16); 19 – втулка (сталь); 20 – шайба (сталь); 21 – гайка (сталь); 22 – шариковый подшипник № 203; 23 – корпус шпинделя (сталь); 24 – бобышка кожуха передачи (сталь); 25 – винт М6х8; 26 – винт М8х16; 27 – бобышка кожуха диска (сталь); 28 – консоль коромысла (сталь); 20 – болт М6х16; 30 – корпус шарнира коромысла (труба 1/2”, сталь); 31 – ось шарнира (сталь); 32 – втулка (сталь); 33 – шайба; 34 – гайка М10; 35 – монтажная плита электродвигателя (сталь), 36 – корпус пускового устройства электродвигателя (Д 16).

Примечание: корпуса шпинделя и шарнира коромысла перед сборкой набиваются смазкой ЦИАТИМ-221.

Особенности данной конструкции, первое, отсутствие шарикоподшипников в шарнире коромысла. Это позволило упростить изготовление сборку станка (отпадает сложная токарка его оси и ее центровка). Второе – длинное плечо коромысла не прямая хребтина, а ломаная в плане консоль. Это делает станок компактнее, а рабочий орган более стойким на кручение по оси маятника. Т.е., в этом станок можно без опасений заправлять чувствительные с заклиниванию и выкрашиванию тонкие алмазные диски. Но грубых работ и частых перевозок с места на место такой станок не выдержит: в шарнире маятника появится поперечное биение, что сведет на нет все заботы и труды по повышению точности. В общем, это станок для аккуратной работы с достаточно качественными материалами.

Примечание: в станках подобного назначения успешно применяются более «мягкие» и включаемые непосредственно в бытовую электросеть двигатели от стиральных машин, см. напр. ролик:

Видео: отрезной станок по металлу с мотором от стир. машины

Следующий станок (см. рис.) еще более специализирован: это маятниковая пила по дереву. На заготовке дров в северных регионах она (сравнительно с бензопилой) намного ускоряет и облегчает работу. В домовладении с дровяным отоплением окупается за 1-2 сезона; на лесопилке или лесобирже, для порезки материала на мерные тесины, еще быстрее.

Чертежи маятниковой пилы по дереву

Особенности конструкции таковы:

1. мощность мотора уменьшена, т.к. дерево довольно-таки мягкий материал;
2. неприхотлива к электропитанию. Однофазный движок 1,5 кВт 220 В найти в продаже можно, а преобразователь напряжения 12/24 В DC -> AC 220 V 50/60 Hz стоит до $30-40;
3. скорость вращения рабочего органа оптимизирована под пильный диск по дереву;
4. поскольку вероятность заклинивания пилы в древесине много выше, чем абразива в металле, центр масс маятника смещен далеко назад от оси качания (шарнира). Для этого тяжелый двигатель установлен на задней консоли качалки;
5. согласно п. 4 удлинено и переднее плечо качалки, чтобы оператору не пришлось прикладывать к рычагу подачи чрезмерного усилия;
6. возвратной пружины нет – при таком размахе плеч маятника она или бесполезна, или нужна очень тугая и сильно затрудняющая работу;
7. вследствие п. 6 и потому, что особой чистоты и точности реза не требуется, шарнир маятника – отрезок трубы и кусок круглого шкворня;
8. в связи с пп. 4 и 5 направление вращения рабочего органа изменено на прямое (опилками от себя);
9. из-за п. 8 крепление шкивов ременной передачи шпоночное, а пильного диска – на левой резьбе;
10. опилок от древесины намного больше, чем от металла, и они липучие. Поэтому узкий защитный кожух-«карман» диска заменен широким передним козырьком (показан пунктиром слева на рис.);
11. опять-таки по причине п. 4 ведущий и ведомый шкивы применены с параболическим профилем ложа ручья. Клиновой ремень в параболических шкивах хорошо гасит рывки на мелких сучках, но при застревании диска в древесине проскальзывает, не давая нештатной ситуации развиться в аварийную;
12. работая на данной пиле, нужно соблюдать дополнительные меры ТБ. В частности, нельзя стоять сзади работающей пилы и наклоняться над рычагом подачи, чтобы ненароком не получить «коромыслом в морду».

Примечание: шпиндель маятниковой пилы по дереву может быть конструктивно идентичен описанному выше (для универсального мобильного станка), но резьба на его хвостовиках и гайки под нее нужны левые.

О выборе мотора

В описаниях конструкций выше указана механическая мощность двигателей на валу Pм. Для асинхронных моторов ее отличие от паспортной электрической Pэ существенно, т.к. их крутящий момент не может изменяться в широких пределах. Подбор подходящего асинхронного электромотора для проектируемого «отрезника» производится след. образом:

1. смотрим на шильдике или в спецификации Pэ и cos φ (аналог КПД для электродвигателей переменного тока);
2. определяем номинальную мощность на валу Pн = Pэcos φ;
3. если мотор однофазный на 220 В, считаем Pм = Pн;
4. если 3-фазный мотор на 380 В конвертируется под однофазное включение 220 В звездой, считаем Pм = 0,707Pн;
5. то же, треугольником, Pм = 0,5Pн.

Пример расчета «от обратного». Нужен мотор на 1,2 кВт «механики». Питание однофазное бытовое. Типовое значение cos φ для мощностей данного порядка 0,85. Значит, надо искать на Pн/cos φ = 1,2/0,85 = 1,4 кВт. Однофазных на такую мощность в пределах досягаемости не просматривается, так что ищем 3-фазный на Pн/0,707 = 2 кВт с обмотками, соединенными звездой, или такого же типа на Pн/0,5 = 2,8 кВт, если обмотки соединены треугольником.

Примечание: видеопримеры выполнения любительских отрезных станков – универсального «гаражно-хозяйственного» на диск до 350 мм:

Видео: отрезной станок по металлу с диском 350 мм

Видео: отрезной станок с электрорегулятором частоты вращения

мощного высокопроизводительного в комплекте в поворотным столом-тисками:

Видео: отрезной станок 5,5квт на 2880 об.мин. с поворотными тисами

Преимущества и недостатки самодельного станка

Если довольно часто вы работаете с болгаркой, то успели почувствовать ее слабые места. Как ни странно, они выражены в достоинстве — мобильности. У оператора не всегда есть возможность зафиксировать детали во время раскроя, а малейшая вибрация может стать причиной разрушения абразивного диска, что довольно часто становится причиной травм.

Мобильное оборудование сложно контролировать при перпендикулярных разрезах. Это верно, если брать в расчет толщину диска и сравнивать ее с меткой и материалом. С помощью углошлифовальной машины непросто нарезать несколько деталей, которые должны иметь одинаковые размеры. Это касается прутиков и небольших труб, после раскроя которых детали приходится еще и подравнивать. Кроме того, руки у вас будут заняты, что приводит к быстрой утомляемости и снижению концентрации внимания. Это следует учитывать по той причине, что УШМ — один из опасных инструментов.

Укрепление станка и другие средства защиты оператора

Надежный силовой каркас – основа безопасности. Дополнительно закрывают движущиеся узлы, предотвращают доступ посторонних лиц в рабочую зону. В процессе обработки деталей применяют очки, маски, рукавицы, иные средства индивидуальной защиты.

Кроме надежного укрепления станка для защиты оператора служит определенное расположение болгарки. Для безопасности и предотвращения порчи одежды ее устанавливают так, чтобы сноп искр при работе направлялся в обратную от человека сторону.

Изготовление простого станка из фанеры

Материалы и инструмент

Для углошлифовальной машинки с рабочим диаметром 115 или 125 мм можно изготовить довольно простой станок из фанеры, который удовлетворит потребностям большинства пользователей. Для изготовления понадобятся:

• Стандартный лист фанеры толщиной 15 мм, их обычно выпускают размером 1525·1525 мм. При необходимости продублировать изделие и выпустить несколько установок на продажу, хватит одного листа.
• Труба алюминиевая с внутренним диаметром 6 или 8 мм (8 мм предпочтительнее, обеспечивает большую прочность).
• Болты, шайбы и гайки М6 или М8 (зависит от имеющейся алюминиевой трубочки).
• Стальной оцинкованный или алюминиевый лист толщиной 2…4 мм.
• Металлические хомуты длиной 150…200 мм.
• Набор саморезов по дереву длиной 25…45 мм.
• Клей для древесины, можно ПВА.
• Горячекатаный равнобокий уголок с полкой 25 мм.
• Врезные гайки по дереву под принятый монтажный крепеж М6 или М8.

Инструменты для производства работ, которые помогут изготовить станок из фанеры:

1. Дисковая пила или деревообрабатывающий станок на ее базе.
2. Сверлильный станок или электродрель.
3. Ленточнопильный станок, его может заменить электрический лобзик.
4. Плоскошлифовальный станок, подойдет ленточная шлифовальная машинка. Могут заменить вибрационная и орбитальная машинки.
5. Электролобзик с пилкой по металлу, можно использовать ножницы или иной инструмент для резки металлических листов.
6. Стамеска и киянка для выбора пазов по месту крепления болгарки.
7. Струбцины. Конструктивно могут быть самыми разными, главное, чтобы надежно фиксировали заготовки при склейке.
8. Шуруповерт с набором бит по используемые саморезы.

При необходимости можно выполнять работу с ручным инструментом, только производительность работ будет несколько ниже.

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

1. Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм
2. Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок
3. Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции
4. Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью. Это исключит вероятность повреждения частей тела человека
5. Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано
6. Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл
7. Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу. Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно! Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Работая с отрезным станком, не старайтесь ускорить процесс, чрезмерно нажимая на инструмент. В лучшем случае подобная спешка может закончиться разорванным диском и заклинившей гайкой его прижима.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Устройство для запуска прибора

Для запуска болгарки на самодельном устройстве обычно используют традиционный пускатель ПНВС-10, регулируемый кнопками «Пуск» и «Стоп». Есть и современные вариации, схожие по способу действия с ПНВС-10.

Но наиболее безопасный вариант – ножной переключатель без фиксации.

Схема подключения ПНВС-10

Руки во время запуска не заняты. При необходимости отключения нужно убрать ногу с переключателя. С ним установка выходит дороже, но работать гораздо проще.

Конструкции станков

При разработке и изготовлении отрезного станка на базе УШМ желательно учесть следующее.

1. Стол должен уравновешивать изменение положения инструмента во время работы. Чем выше масса основания, тем устойчивее будет подобное устройство в работе. Для выполнения множества однотипных операций станок целесообразно зафиксировать на верстаке или специальной тумбе.
2. Коромысло должно перемещаться в плоскости, перпендикулярной к столу. Только так будет обеспечено высокое качество реза по металлу даже при протяженном пилении.
3. Наличие возвратной пружины или противовеса, установленного на обратной части коромысла, защитит абразивный диск от повреждения. Работа станет безопасной для пользователя.
4. Чтобы легче управлять процессом резания, нужно установить рукоятку. Если позволяет конструкция, то предпочтительнее использовать ручку, входящую в комплект к болгарке.
5. Ориентировать защитный кожух следует так, чтобы опилки и искры вылетали в сторону от работника. На удалении целесообразно установить щиток, он защитит мастерскую от возгорания.
6. Деталь при резании необходимо фиксировать относительно упоров. Это предохранит мастера от травм. Жесткая фиксация – это гарантия получение качественного реза.
7. При необходимости нужно смонтировать вспомогательную рамку с линейкой. Передвижной упор, установленный на ней, поможет изготавливать серию одноразмерных заготовок. Производительность труда вырастет, а качество будет значительно лучше.
8. Целесообразно на верстаке или рабочем столе иметь кнопку аварийной остановки «СТОП». Она должна быть установлена в цепи питания электроинструмента. Безопасность работ превыше всего.
9. Наличие системы пуска, вынесенного за пределы УШМ, позволит проще включать и выключать станок. Мастеру будет удобнее выполнять основной производственный процесс, устанавливая заготовки и снимая готовые детали.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.

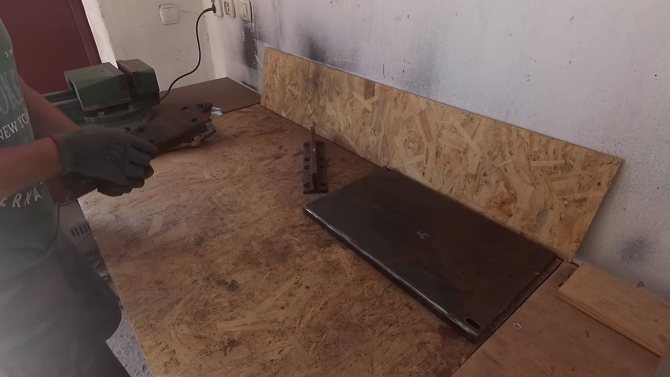

2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.

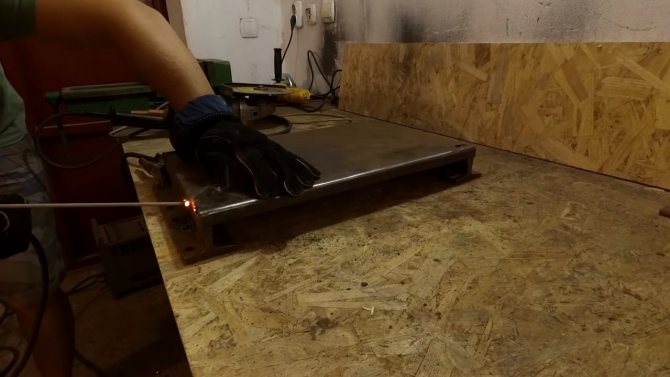

8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.
