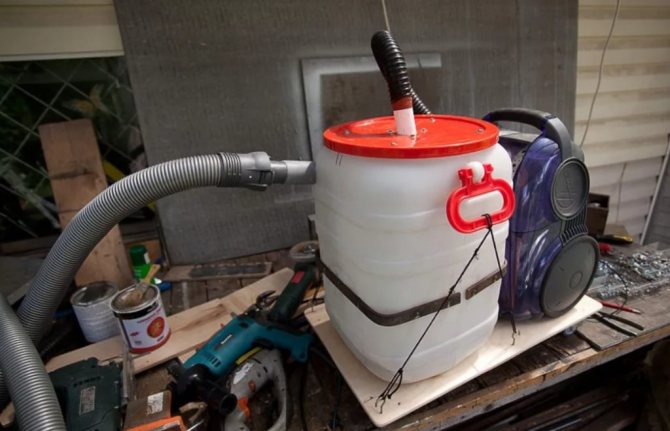

Самодельный строительный пылесос своими руками для гаража

Очень часто при монтажных работах с электрикой, невозможно обойтись без пылесоса. В первую очередь это связано с процессами штробления стен. Использовать для этого дела домашние бытовые модели нельзя, иначе вы их угробите в первый же день работы. Их пылесборники будут заполняться очень быстро, а сам пылесос перегреваться.

Купить строительный, который стоит совсем не малых денег, могут позволить себе только профессиональные мастера, ежедневно зарабатывающие данным видом деятельности.

А что делать, если вы не строитель и вам подобный аппарат нужен только для того, чтобы закончить ремонт электрики у себя в квартире? Оптимальный выход в этом случае один — самостоятельно сделать строительный пылесос из обычного.

Причем по времени на такую переделку у вас уйдет всего несколько минут. А материалы которые для этого потребуются, можно спокойно найти в кладовке, либо докупить в ближайшем сантехническом магазине.

Давайте подробнее рассмотрим два весьма схожих способа, имеющих тем не менее конструктивные отличия между собой.

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.

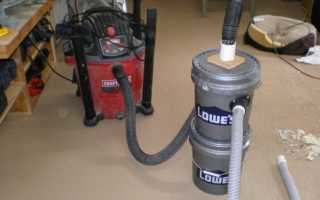

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

1. Создание фиксирующего кольца и фигурной вставки
2. Установка фиксирующего кольца
3. Установка бокового патрубка
4. Установка верхнего ввода
5. Установка фигурной вставки
6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

1. Верхний патрубок – к бытовому пылесосу
2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Почему пылесос все равно выходит из строя

При таком способе вся мелкая пыль будет поступать в мешок пылесоса, а более-менее крупные фракции просто осядут и останутся в ведре. Как уверяют самоделкины, более 95% строительного мусора оседает в сепараторе и лишь 5% попадает непосредственно в пылесборник бытового пылесоса.

Однако все дело в том, что даже эти 5% способны постепенно убить пылесос. Кроме того, даже у промышленных циклонов заявленный КПД редко бывает больше 90%, а что же говорить об изделиях, сделанных своими руками, в которых аэродинамика далека от совершенства.

Для 100% сборки мелкой фракции нужен электрофильтр или барботажная колонна.

Кстати, от некоторых видов пыли, появляется очень сильное статическое напряжение. Будьте осторожны при работе.

Чем дольше вы работаете с агрегатом, не отключая его от сети, тем выше может быть заряд. Вот почитайте поучительный комментарий одного реального пользователя такой самоделки.

Поэтому на многих циклонах, даже заводской сборки, заземляют фланец.

Пять процентов мелкой древесной стружки конечно не страшны для бытового пылесоса. А если это будет мелкая цементная пыль при штроблении?

Такие частицы при попадании во внутрь, наглухо забивают фильтр.

Причем происходит это очень быстро. Вся эффективность «циклона» в течение считанных минут падает минимум на 2/3.

Главная проблема в мешке для сбора пыли. Он плотный, а площадь фильтрации маленькая. Поэтому он и не подходит для отходов от штукатурки и бетонных стен.

Что же делать? Неужели без настоящего строительного девайся не обойтись? При интенсивной работе, действительно спасает только дорогой и профессиональный инструмент.

Нюансы такого аппарата

Для того чтобы собрать свой строительный пылесос, необходимо иметь под рукой силовой агрегат, обороты которого должны составлять не менее 6 000. Что касается подручного материала, то он практически всегда может быть найден дома. В качестве донора для двигателя, можно применить не только старый пылесос, но и стиральную машину.

Некоторые умельцы применяют для самодельного пылесоса силовые агрегаты от кухонных машин, но не стоит забывать об их склонности к частым поломкам из-за неспособности выдерживать высокую нагрузку.

Если силовой агрегат найден, то нужно позаботиться о его герметичности. Также вам понадобится вентилятор. Очень часто в качестве корпуса для пылесоса берется обыкновенное ведро, в котором проделывается отверстие. Естественно, необходим и контейнер для мусора, и фильтр, который можно сделать своими руками.

На представленных видео показано несколько вариаций сборки строительного пылесоса. Рекомендуется изучить их, если вы решились на создание самодельной модели.

Зачем нужен циклонный фильтр?

Строительная, металлическая или древесная пыль на вид совершенно безобидны. Но это только на первый взгляд. Работа в помещении где скопилось много пыли, может навредить органам дыхания и вызвать серьезные заболевания. Да и инструменты будут портиться от бесконечного потока мусора. Причин может быть несколько:

• Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
• Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
• Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Как устроен циклонный сепаратор?

Внешне циклонный сепаратор можно охарактеризовать как сосуд цилиндрический формы, нижняя часть которого имеет конусообразное исполнение. Верхняя часть сосуда содержит два отверстия – входное и выходное, через которые, соответственно, входит и выходит поток воздуха.

Внизу сосуда – по обрезу конусной части — также есть отверстие, сквозь которое выходит отсеянный (отфильтрованный) мусор.

Одно из верхних отверстий (входное) оборудуется каналом, за счёт которого входящий поток воздуха поступает в циклон по касательной линии.

Учитывая цилиндрическую форму конструкции, входящий поток движется по кругу, создавая эффект завихрения. Образующаяся при этом центробежная сила выбрасывает на периферию содержащиеся в потоке взвешенные частицы.

Другое отверстие – выходное, также имеет канал, но расположенный строго перпендикулярно относительно входящего канала.

Благодаря такому расположению второго канала, движение воздуха меняется с вихревого состояния на строго вертикальное, что исключает захват уже отсеянных взвешенных частиц.

В свою очередь, отсеянные частицы мусора, оказавшись на периферии, смещаются по стенкам сосуда вниз, достигают конусной части и через выходное отверстие попадают в сборник мусора. Вот, собственно, весь простейший принцип работы циклонного сепаратора.

Особенности моделей

Такие аппараты достаточно дорогие, но они необходимы во время ремонтных работ, чтобы быстро прибрать после себя рабочее место. При помощи обыкновенного пылесоса не получится достигнуть высокого качества уборки, так как они не предназначены для подобного мусора.

Бытовые модели не в состоянии качественно и быстро очистить поверхности от масла, стружки, осколков пластика, стекла и т.д.

Перед тем как сделать такой пылесос, нужно определиться с фронтом работ, так как некоторые модели предназначены для уборки жидкости или даже мелкого щебня. После того, как будет определен принцип работы, следует обдумать и все остальные параметры.

Устройство строительного пылесоса

Есть много реальных примеров самостоятельного создания промышленных пылесосов. Рассмотрим вариант изготовления из старой модели «Ракета».

Изготовление циклона с использованием пластиковых ведер

При сборке циклонного фильтра из ведра в качестве основы используются 2 пластиковых емкости из-под краски объемом по 10 литров.

Материал с инструментом

Помимо двух емкостей потребуются: сантехническая труба и отвод диаметром 32 мм, воздушный фильтр для автомобиля, фанера, кровельный лист железа, крепеж, гофрированная трубка, клей, силиконовый герметик. Из инструмента необходимы: нож, фломастер, лобзик, шуруповерт, циркуль, ножовка, шило, клеевой пистолет.

Сборка

Процесс сборки имеет следующий порядок.

1. Снять крышки с ведер, разрезать пополам одну из емкостей.
2. Сделать из фанеры узкую коробку и поместить внутрь сантехническую трубу таким образом, чтобы она держалась очень плотно. Пустое пространство между стенками и трубой заполнить силиконовым герметиком.
3. Отступить 7-10 см от края ведра и из картона и листа бумаги изготовить шаблон, в точности повторяющий изгиб боковой поверхности емкости.
4. Прислонить шаблон к коробке и отметить изгиб.
5. Обрезать лобзиком по линии конструкцию вместе с трубкой.
6. Прислонить коробку к стенке емкости и изнутри фломастером отметить отверстие для патрубка (необходимо следить, чтобы патрубок оказался внутри под наклоном). Вырезать отверстие и установить патрубок.
7. Прислонить коробку с трубой к вырезу, шилом проколоть отверстия в емкости по периметру фанеры, вкрутить саморезы и закрепить конструкцию на ведре. Стыки емкости и коробки залить герметиком.
8. От дна ведра отступить 70 мм, измерить диаметр окружности, перенести размеры на кровельное железо и вырезать круг, а затем разрезать его наполовину от середины и развести края на угол 300°. Получившуюся фигурную вставку следует поместить враспор в емкость. Она предназначена для создания вихревого потока из опилок, мельчайшей пыли и стружек, а также для переноса мусора в емкость для сбора (половина второго ведра).
9. Срезать дно у ведра с трубкой и вставить его в накопитель.
10. Вырезать в крышке ведра отверстие диаметром 32 мм, в которое завести трубу длиной 30 см, оставляя снаружи отрезок длиной 7 см. Трубу нужно приклеить, а щели заделать герметиком.
11. Прикрепить к боковой трубке гофрированную с насадкой для уборки мусора.
12. На отрезке трубы, выходящем из крышки, закрепить шланг пылесоса. С внутренней стороны крышки на трубку надеть универсальный автомобильный фильтр.
13. Измерить диаметр фильтра снаружи, вырезать жестяную заглушку соответствующего размера с тремя языками. На них заклепками или винтами зафиксировать три жестяные полоски с отогнутыми верхними концами.
14. Отогнутые концы полосок прикрепить к крышке изнутри. Заглушку установить в отверстие фильтра снизу и герметизировать. Все — циклонный фильтр собран.

Особенности работы

Когда собранный таким образом циклонный фильтр забивается, его вытаскивают из мусороприемника и тщательно вычищают. Автомобильный фильтр рекомендуется обслуживать как можно чаще, иначе он полностью забьется, и эффективность уборки упадет.

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.

Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Пневмопылесос своими руками

Среди промышленных пылесосов, особой популярностью пользуются пневматические, работа которых обеспечивается сжатым воздухом. Такое устройство способно произвести качественную чистку поверхностей от различного строительного мусора: начиная от бетонной пыли, штукатурки и заканчивая осколками бетона, стружкой металла и прочее. Обычно, строительные пылесосы подобного типа имеют компактные размеры, что позволяет использовать их в самых труднодоступных местах. Однако, стоимость таких устройств оказывается не всем по карману, а потому их часто делают своими руками.

Схема

Для изготовления пневматического мини-пылесоса потребуются такие материалы и инструменты:

1. небольшой отрезок 18–мм медной трубы,
2. тройник с тем же диаметром,
3. пластиковый шланг длиной 15–20 см,
4. пластиковая бутылку в качестве компактного мусоросборника,
5. кусок натурального материала, который выступит в роли фильтра,
6. ножницы и нож,
7. степлер,
8. патрубок с наружной резьбой и болт.

Процесс сборки проводится следующим образом:

1. С одной стороны тройника вставляют отрезок трубы, с другой — патрубок с наружной резьбой. Все части спаивают.
2. В крышке бутылки просверливается отверстие, в которое вставляют патрубок и закрепляют болтом. Саму крышку крепко закручивают на горлышке бутылки.
3. С помощью ножа и ножниц, дно бутылки вырезают по кругу.
4. Снизу, бутылку укорачивают на 3–4 см.
5. Далее из материала вырезают круг, диаметр которого на 4–5 см больше дня бутылки, и накидывается на нижнюю часть бутылки, закрепляя его частью, которая была образована при укорачивании.
6. Дополнительно, фильтр фиксируют степлером.
7. К боковому отводу переходника присоединяют шланг, а к нижнему — воздушный пневматический пистолет, который крепится с помощью изоленты.

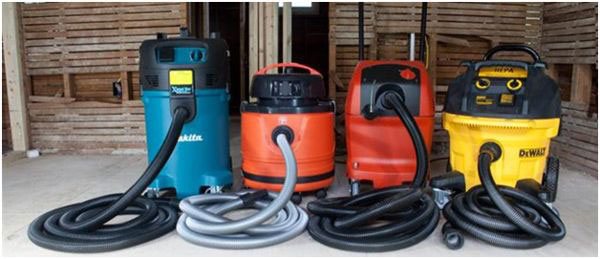

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею.

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

Что потребуется для работы?

Если дома завалялся старый пылесос «Ракета», он станет отличным расходным материалом для создания строительного (подробнее о том, что еще можно соорудить — в статье что можно сделать самому из старого пылесоса).

Кроме того, понадобятся следующие инструменты и материалы:

• болгарка;
• отвертка;
• бинт;
• патрубок 200 мм в длину и 40 мм в диаметре;
• ножницы по металлу;
• ведро из пластика с крышкой и ручкой;
• клей;
• изоляционная лента;
• дрель.
• скотч;
• саморезы.

Рабочий вариант строительного пылесоса из бытового

Главный дополнительный элемент здесь — фильтр мешок из нетканого материала. Очень хорошо подходят экземпляры от фирмы Керхер — артикул 2.863-006.0

Вообще-то этот фильтр одноразовый. Ваша задача сделать из него многоразовый элемент.

Для этого разрезаете его нижнюю часть и немного складываете ее, чуток уменьшая ширину (до 22см).

Далее эту нижнюю часть нужно закрыть специальной закрывашкой. Изготавливаете ее из двух элементов пластикового кабельного канала и куска полипропиленовой трубы.

Трубку распиливаете вдоль, с шириной прорези примерно в 5мм.

Далее все просто. Намазываете клеем крышки.

Прикладываете их тыльной стороной к ткани в нижней части.

После чего вдеваете через прорезь подготовленную трубку.

В итоге из одноразового у вас получился многоразовый фильтр мешок. Причем гораздо большего размера чем тот, что установлен внутри бытовой модели.

Далее проделываете уже ранее рассмотренные этапы по модернизации ведра. В крышке просверливаете отверстия и вставляете в них резиновые гофропереходники.

Одно будет для подсоединения фильтр-мешка, другое — для шланга.Размеры подбирайте по диаметрам своих девайсов.

Здесь можно обойтись без фановых труб и уголков. Далее одеваете пластиковую вставку от многоразового фильтра на переходник.

Осталось плотно закрыть крышку на ведре. Конструкция готова к работе.

Она хоть и похожа, но отличается от вышеприведенного первого варианта. После того как вы включите агрегат и начнете засасывать мусор, именно самодельный многоразовый пылесборник и будет собирать в себе всю гадость и грязь.

Пыль не будет летать вокруг как в предыдущем случае. Наоборот, данный мешок от потока воздуха будет раздуваться внутри ведра.

Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть пропущены циклоном.

Однако не забывайте про забивание стенок у многоразового фильтра и уменьшение тяги охлаждающего потока воздуха. Чтобы не спалить двигатель бытового пылесоса, необходимо осуществить еще одно мероприятие.

Как приспособить устройство для станков и инструмента

Чтобы иметь возможность втягивать отходы при работе ручного и стационарного инструмента потребуется система переходников. Обычно шланг для пылесоса оканчивается изогнутой трубкой, диаметр которой сопоставим со штуцерами для мешков-пылесборников электроинструмента. В крайнем случае, можно уплотнить соединение несколькими слоями двухстороннего скотча для зеркал, обмотанного виниловой изолентой для устранения липкости.

Со стационарным оборудованием всё сложнее. Пылеотводы имеют очень отличающуюся конфигурацию, особенно у самодельных станков, поэтому можно лишь дать несколько полезных рекомендаций:

1. Если пылеотвод станка рассчитан на 110 мм или более крупный рукав, используйте сантехнические переходы на 50 мм диаметр для подключения гофрированного шланга пылесоса.
2. Для стыковки с уловителем пыли самодельных станков удобно использовать пресс-фитинги для ПНД труб на 50 мм.
3. Разрабатывая кожух и отвод пылеуловителя, используйте конвекционный поток, создаваемый движущими частями инструмента, для большей эффективности. Для примера: патрубок для отвода опилок от циркулярной пилы должен быть направлен по касательной к пильному диску.
4. Иногда требуется обеспечивать отсос пыли с разных сторон обрабатываемой детали, например, для ленточной пилы или фрезера. Используйте 50 мм канализационные тройники и гофрированные шланги для стоков.

Типы стружкоотсосов

Практически все модели стружкоотсосов типа циклон схожи. При этом основные механизмы, к примеру, двигатель или система циклона могут несколько отличаться, что и определяют основную классификацию. Все стружкотсосы типа циклон условно можно разделить на несколько категорий:

1. Для бытового применения.
2. Универсальные.
3. Для профессионального применения.

Выбирая модель для домашней мастерской следует уделить внимание двум первым группам оборудования. Эта рекомендация связана с тем, что их стоимость должна быть относительно невысокой, при этом производительности будет достаточно.

Профессиональный стружкоотсос

При частом проведении работы с мастерской, большом количество стружек и при профессиональном предоставлении услуг по уборке мастерских и других помещений нужно рассматривать при выборе стружкоотсосов типа циклон с профессиональной группы. Это связано с тем, что оно характеризуется более высокой производительностью и надежностью, может выдерживать длительное применение.

Материалы

Для самостоятельного изготовления циклонного фильтра вам понадобятся следующие расходные материалы:

• классический пылесос или устройство-донор, из которого будет извлечён мотор ;
• контейнер для мусора (как вариант, ведро или бочка);
• ёмкость конической формы (или циклон);
• гофрированные шланги;
• сантехническая арматура с переходными уплотнителями;
• крепёжные метизы;
• герметик;
• фанера (ЛДСП и т. п.).

В зависимости от варианта сборки могут понадобиться другие составляющие.

Теперь рассмотрим варианты, как можно собрать циклонную модель пылесоса.
