Уже много веков чердак жилого дома служит своим хозяевам незаменимым хранилищем для всех нужных и ненужных вещей. Кроме своего основного назначения, на чердаке получаются замечательные библиотеки, жилые комнаты и удобные гардеробные. Но если оставить такие помещения под крышей без солнечного света и естественной вентиляции, все хранящиеся здесь вещи попросту испортятся от плесени и запаха сырости.
Ведь всего необходимо три фактора, чтобы плесень атаковала все, что сможет – это тепло, мрак и отсутствие свежего воздуха. Почему и на любом чердаке, независимо от его назначения и утепления, в обязательном порядке по строительным нормам и правилам делается чердачное окно – во всем своем многообразии. А как выбрать нужную форму, разобраться с основными функциями и установить окно самостоятельно, мы сейчас и расскажем.
Основные разновидности окон в крыше дома
Часто возникает вопрос выбора: какой тип окна установить? Если домостроение старое, и нужно будет придерживаться уже имеющихся архитектурных решений, то лучше выбрать установку слухового окна. В новых, только построенных домостроениях, при принятии решения об обустройстве на кровле жилую мансарду, будет целесообразной установка мансардного окна.
Для начала стоит рассмотреть основные особенности обоих типов окон, чтобы выбрать то, которое подойдет для конкретного здания.
Для установки окна слухового в крыше дома необходимы специальные ниши, которые уже должны иметься на кровле. Каркас треугольников-ферм стропил и стенок по бокам требует достаточно большого числа соединений с основной крышей, его очень сложно сделать без точных расчетов — «на глазок». Для этого необходимы чертежи, составленные подготовленным специалистом. Стенки по бокам и фронтон зашивают строительной фанерой и обшивают фасадным стройматериалом. На кровле размещают кровельные стройматериалы на одинаковом уровне с покрытием основной кровли. Обязательно проводят гидроизолирование и утепление места примыкания такого слухового окошка к крыше.
Второй тип – мансардное, закрепляется в пространстве между двух стропилин. Окна для мансарды, обычно являются препятствием для нормального схода воды с крова, поэтому проёмы такого конструктивного решения чаще устанавливают в крышах с 15-20° уклоном.

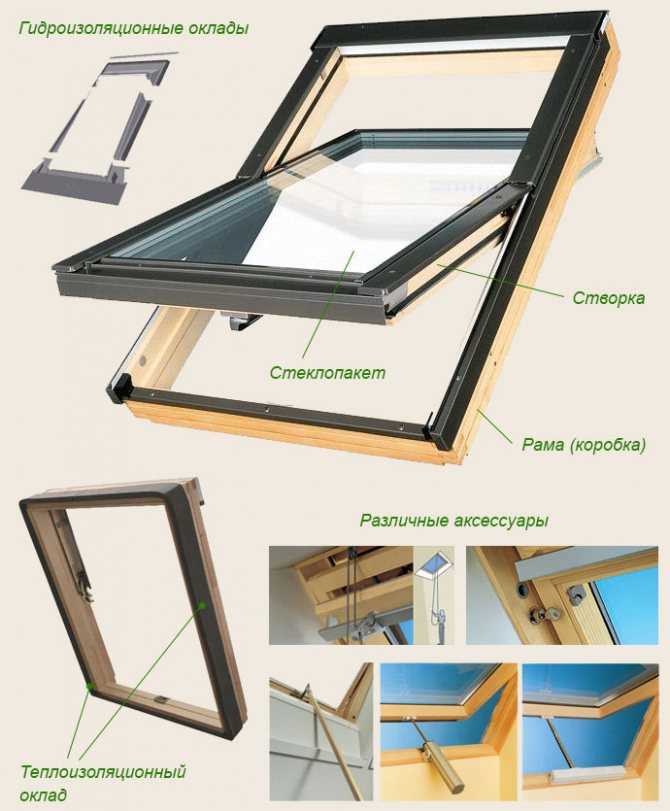

Современные окна для мансард конструктивно достаточно сложны, хорошо защищены от протекания воды и проникновения через них холода внутрь помещений. Изготовить такую оконную конструкцию качественной и надежной самостоятельно невозможно. Лучше поэтому просто заказать изготовление окна у надежного и ответственного производителя. Закрепление к крыше окна мансардной конструкции осуществляется при помощи опорной пластины. Для отведения влаги рама имеет спецоклад, состоящий из стальной рамки, располагаемой вдоль всего окошка. Для его открытия конструкция окна имеет петли фрикционные, располагаемые немного выше от центра окна. Такая конструкция при открытии рамы окна предотвращает попадание скапливающейся воды внутрь помещения, а вся попадающая на нее влага стекает на кровлю.
Это тоже важно знать: Конек вальмовой крыши: монтаж и устройство
Какие окна выбрать для мансарды, пластиковые или деревянные?
Какие окна лучше: пластик или дерево? Вечный спор. Если вашим деревянным оконам уже довольно много лет, это еще не повод для их замены. Если они сделаны из качественного дерева и установлены с соблюдением всех технологий, вполне возможно, что они не вызовут у вас недовольства не смотря на их «зрелый возраст». Хотя, конечно, пластиковые стеклопакеты, долговечнее и практичнее.
Создание оконного проема в существующей крыше
В индивидуальных домах иногда возникает необходимость обустройства в кровле оконного проема и установки в него окна. Переделывать полностью кровлю – достаточно дорогой, трудоемкой и сложный процесс, потому существуют возможности в несколько приемов сделать оконный проем для слухового окна.
Окна на крыше домостроения должны забирать не более 10% площади кровли под ними.
Монтаж окна в крыше дома
В начале работ вырезается отверстие необходимых размеров для создания проема в покрытии кровли, и начинается монтаж рамы окна. Ее размещают на несущих стропилинах кровли при помощи смонтированного отдельно деревянного спецкаркаса из брусьев 4х5 см. Лучше всего прикрепить детали этой конструкции к стропилинам при помощи неподдающегося коррозии стройматериала. Каркасные детали соединяют специальными саморезами для деревянных конструкций, плотно фиксируя их к стропилинам. Также устанавливают параллельно кровле домостроения слуховые каркасные окна, но для обустройства такого сложного и трудоемкого конструктивного решения лучшим будет привлечь профессиональных кровельщиков.
Виды слуховых окон
Слуховые кровельные окна на плоской кровле жилого дома обычно устанавливают вместе с желобами для стекания воды, поэтому у крыши должен быть наклон в пределах 5 – 15°. Прямоугольной формы конструкция кровли с одной или двумя скатными плоскостями напоминает окно с плоской кровлей, но у нее должен быть чуть больший наклон скатных плоскостей — более 15°.
Виды слуховых окон

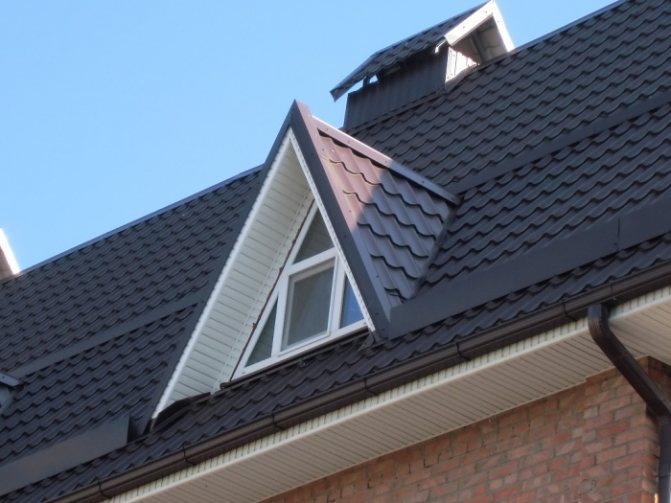

Треугольное слуховое окошко чаще всего обустраивается на кровлях коттеджных и крышах загородных индивидуальных домостроений. У окна такого типа отсутствуют стенки по бокам, а их функции выполняют кровельные скаты. Подобный тип кровельного окна значительно уменьшает объем выполняемых с ним гидроизоляционных работ, однако снижает освещенность чердачного помещения и особенно мансардного, если фасадная сторона этого окошка не направлена на саму фасадную часть домостроения. В последнее годы можно встретить все чаще необычный — круглый — тип.
Это тоже важно знать: Виды и конструктивные особенности люков выхода на крышу
Самым функциональным кровельным окном считается окошко – как зенитный фонарь. Внешне оно выглядит как легкая, почти невесомая деталь, не утяжеляющая кровлю, и главное, оно отлично освещает все мансардное помещение. Специалисты при создании проектов чаще всего придерживаются таких значений для определения размеров и количества слуховых кровельных окон: ширина не должна превышать ½ ширины мансардного помещения, нижняя их плоскость располагается от пола на высоте не менее 0,9 м, а чем слуховое кровельное окно будет установлено выше, тем большая освещенность будет в этом помещении.
Нестандартные формы – непростые решения
Треугольник – фигура, состоящая из трёх углов, сумма которых составляет 180 градусов. Следовательно, как минимум два из них будут острыми. Совсем не такие очертания мы привыкли видеть, при созерцании классических оконных проёмов.
В этом-то и заключается суть всех сложностей, связанных с заказом, монтажом и эксплуатацией треугольных окон. Начну по порядку:
Проблема №1: выбор величины углов
Оконный проём делается в процессе возведения фасада мансарды ещё до заказа самих стеклопакетов. И, конечно же, с визуальной точки зрения мне было бы идеально, чтобы он повторял очертания двухскатной крыши. Но я для начала, всё-таки, решил поинтересоваться, есть ли какие-либо ограничения для размеров углов создаваемого треугольного окна, и, как оказалось, не зря.
Во-первых, треугольник может быть:
- Прямоугольным. В таком случае фигура как бы лежит на своём катете и с целью достижения эстетичности применяется в паре с такой же, только расположенной зеркально;
- Равнобедренным или равносторонним. Здесь он уже будет стоять на основании, вытягиваясь одним из углов вверх.
Равнобедренный треугольник повторяет форму фасада
Лично мне больше импонировал второй вариант, который, как вы можете видеть на фотографии, расположенной выше, отлично вписывается в стену мансарды в виде единой цельной конструкции. И вот для углов основания такой фигуры есть некоторые ограничения:
- Для глухого, то есть, не открываемого окна они должны быть не менее 30-и градусов. В обратном же случае слишком велика опасность их разрушения в процессе установки или эксплуатационного периода;
- Для открываемого – не менее 45 градусов, чтобы гарантировать нормальное протекание процесса открытия и закрытия створок.
Указанные значения могут меняться для разных профилей, поэтому рекомендую их уточнять при осуществлении заказа.
Мне повезло, так как мой изначальный проект соответствовал данным требованиям, но вообще, конечно же, лучше всё это учитывать при проектировании мансардного этажа и его кровли.
Проблема №2: стоимость
Цена на окна треугольной формы выше, чем на их прямоугольные вариации по следующим причинам:
- Сама по себе резка острых углов проходит гораздо сложнее и сопровождается высоким риском появления трещин на стеклянной поверхности, после чего изделие уже не годится для установки в раму;
- Большой расход материала, так как поставщики предоставляют лишь прямоугольные полотна, из которых уже вырезается нужная фигура, как это показано на следующей схеме:
Схема, демонстрирующая наличие большого количества остатков стекла после окончания резки стеклянного полотна
- Изготовление индивидуальной рамы также значительно увеличивает стоимость готового продукта;
- Наличие механизма открытия створки. Глухие окна обойдутся дешевле открываемых, так как их процесс изготовления происходит гораздо проще;
- Также следует помнить, что деревянные профили гораздо дороже пластиковых, хотя это касается и классических прямоугольных образцов.
Приведу вам примеры наиболее дешёвых предложений от производителей, то есть, глухих ПВХ моделей с одной створкой:
- 1200 мм на 800 мм:
| Количество камер | Стоимость 1-го стеклопакета, руб. |
| 1 | 5210 |
| 2 | 5610 |
Чертёж модели, обладающей размерами 1200 на 800 мм
- 600 мм на 1200 мм:
Каркас слухового окна на крыше дома
Каркас слухового окна на крыше устанавливается в одно время с монтированием стропилин кровли дома. Если у крова две скатных плоскости — для оконного каркаса обустраивается своя стропильная система и обрешетка. Поэтому установка каркаса таких окон подразумевает под собой возведение отдельной своей мини-крыши. При обустройстве стропильной кровельной системы в участках планируемой установки слуховых окон, необходимо предусмотреть размещение будущих проемов, ограждающих ноги стропилин с усиленными прочностными характеристиками. Ведь стропилины и другие детали стропильной конструкции примут еще и массу элементов слухового окна на себя.
Затем на стропилины размещают поперечные бруски: верхний – соответствующий размерам самого окна, а на уровне с внешней стенкой домостроения — нижний. На нижнем брусе размещаются стойки в положении вертикально, связывающие вверху поперечные брусья. Получается оконная рама, скрепляемая продольными брусками с верхним брусом, размещенным на укрепленных стропилинах. Так получается готовый каркас, но без оконных стропилин. Мансардную систему стропилин обустраивают по образцу для основной кровельной конструкции.
Треугольные окна и 4 проблемы, связанные с их эксплуатацией
Фото треугольного окна мансардного этажа
Фасад мансарды, как правило, имеет форму треугольника, следовательно, и расположенный на нём оконный проём должен обладать аналогичными очертаниями, чтобы вся постройка в итоге выглядела гармонично и красиво.
И тут возникает множество проблем, требующих решения: как правильно подобрать шторы на треугольные окна, какие использовать геометрические параметры для заказа рамы столь необычной формы и как в таком случае реализовать возможность открытия створки.
Я столкнулся с аналогичной ситуацией при обустройстве мансардного этажа своего частного дома, и вот как всё было.
