Дефлектор на дымоход: зачем и когда нужен, виды, выбор, самодельные варианты

Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик

Если присмотреться к дымовым и вентиляционным трубам жилых домов, то разнообразие дымников на них (дефлекторов, флюгарок) поражает. Но главная задача дефлектора не украсить дымоход, а увеличить и стабилизировать тягу в зависимости от погоды, а тем самым улучшить КПД отопительного прибора и уменьшить расходы на отопление. Дефлектор на вентиляционной трубе может обеспечить энергонезависимую (и бесплатную) приточно-вытяжную вентиляцию, см. далее. Но вместе с тем противников установки дефлекторов на трубы жилых домов тоже хватает, и доводы в свою пользу они приводят веские. Цель настоящей статьи – помочь читателю разобраться, в каких случаях имеет смысл ставить дефлектор на дымоход или вентиляцию, как тогда выбрать подходящий или сделать его самому.

Дефлекторы на дымовых трубах жилых домов

Принцип работы дефлектора

Собственно, из-за этих процентов и применяется дефлектор, с помощью которого можно нивелировать недостаточную высоту воздуховода или излишне скромные габариты вентиляционного канала.

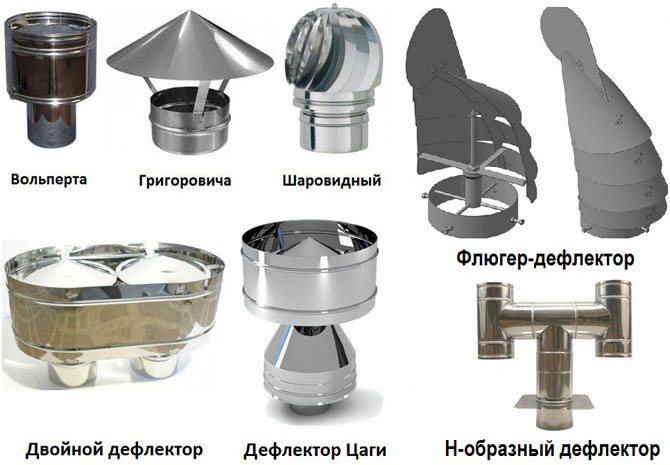

Типовые разновидности дефлекторов

Для чего нужен дефлектор мы уже разобрались, поэтому далее по тексту мы рассмотрим разновидности конструкции подобных насадок. По конструкционным особенностям сортамент подобных изделий делят на четыре группы, в которые входят следующие насадки:

• Дефлекторы с плоской «крышкой» (навершием). Такие насадки можно изготовить даже своими руками. Ведь плоскую крышку можно попросту вырезать из листовой стали или меди, без затей с формирование конуса.
• Насадки со съемной крышкой, которые особенно востребованы в случае обустройства дымоходного канала, нуждающегося в периодической чистке.
• Дефлекторы с двухскатной (щипцовой) крышкой. Такие насадки обеспечивают максимальную защиту дымоходного или вентиляционного канала от снега и дождя.
• Насадки с шарообразным навершием, которые используются на «лицевой» стороне экстерьера. Такие дефлекторы обладают максимально эстетичными внешними формами и могут вписаться в любую стилистику дизайна кровли и фасада.

К наиболее востребованным моделям насадок относятся следующие изделия:

• Дефлектор вентиляционный серия 5.904.51 – эта модель выпускается в форме округлых или прямоугольных насадок, монтируемых на трубу диаметром от 200 до 1250 миллиметров или на профильный воздуховод габаритами от400х400 до 1000х1000 миллиметров. То есть в эту серию входят и бытовые и промышленные насадки. При этом дефлекторы серии 5.904.51 распространяются и в форме готовых изделий и в виде схем и чертежей, рассчитанных на самостоятельный раскрой и сборку изделия.
• Дефлектор вентиляционный ротационный – это типичная насадка с шарообразной крышкой. Однако под этим навершием сокрыт не только диффузор, но и крыльчатка – ветровая турбина, генерирующая дополнительное вытяжное усилие. В итоге производительность вытяжки увеличивается почти на 50 процентов, а вероятность «опрокидывания» потока воздуха уменьшается практически до нуля. Поэтому ротационные модели монтируют не только на дымоходах, но и на вытяжных каналах промышленной и бытовой вентиляции, фановых стояках канализации, отводах кровельных продухов и так далее. Диаметр вытяжной тубы, на которую монтируется такой дефлектор, изменяется в пределах от 200 до 900 миллиметров. Стоимость подобного изделия 3000-4000 рублей.
• Дефлектор вентиляционный ЦАГИ – это особая насадка, дополненная цилиндрическим экраном, в который «завернуто» классическое изделие с конической крышей. Диаметр воздуховода, готового принять дефлектор ЦАГИ, колеблется в пределах от 100 до 1250 миллиметров. Причем цилиндрический экран гарантирует отсутствие обратной тяги даже в воздуховодах самого большого диаметра. Стоимость бытового дефлектора ЦАГИ колеблется в пределах от 400 до 5000 рублей, в зависимости от габаритов изделия.
• Дефлектор Григоровича – классический вариант изделия, монтируемый не на трубу, а на насадку, выполненную в форме усеченного конуса. Причем и насадка, и классическая коническая крышка с распорками образуют единую конструкцию. Это самый распространенный вариант печного и вентиляционного дефлектора, который можно купить в любом магазине или изготовить своими руками.
• Двойной дефлектор Н-образной формы – представляющий собой классическую модель с необычным входным патрубком. Эта часть насадки выполнена в виде буквы «Н», в среднюю планку которой врезана труба, соединяющая изделий и вытяжку. То есть вместо одного дефлектора мы монтируем на вытяжной канал две насадки, увеличивая эффективность и производительность вытяжки как минимум вдвое.

Как видите: сортамент дефлекторов изобилует разными моделями и конструкционными схемами. При этом вы можете выбрать из этого разнообразия и высокопроизводительные, активные вентиляционные дефлекторы, и самодельный вариант, для изготовления которого нужно приложить минимум усилий.

Как сделать ЦАГИ и турбодефлектор для вентиляции своими руками: чертежи, этапы работ

Турбодефлектор имеет довольно сложную конструкцию, поэтому самостоятельно за изготовление прибора берутся не многие.

Если все-таки было решено выполнить именно такую конструкцию, необходимо позаботиться о наличии следующих инструментов и материалов:

• листа нержавеющей или оцинкованной стали;
• электрической или аккумуляторной дрели;
• обычных и ножниц по металлу;
• болтов, саморезов, гаек и хомутов;
• предметов для оформления чертежа: линейки, карандаша, циркуля, картона и миллиметровки;
• сварочного аппарата.

При самостоятельном изготовлении дефлектора ЦАГИ понадобятся: киянка, дрель, тиски и ножницы по металлу. При самостоятельном изготовлении важно правильно выполнить посадочную часть, которая будет соответствовать нужному диаметру трубы. После этого к готовой детали привариваются пластины с расположенной посредине трубкой, куда вставлена динамическая часть прибора. Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор. Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети.

Большинство умельцев предпочитают изготавливать в домашних условиях прибор ЦАГИ, потому как сделать дефлектор довольно просто. Для этого понадобится взять оцинкованную сталь не тоньше 0,5 мм, из которой затем вырезаются нужные детали. Для сбора конструкции используются заклепки, болты и гайки. Для работы потребуются такие инструменты:

• молоток или киянка;
• дрель;
• тиски;
• ножницы по металлу;
• рулетка и карандаш.

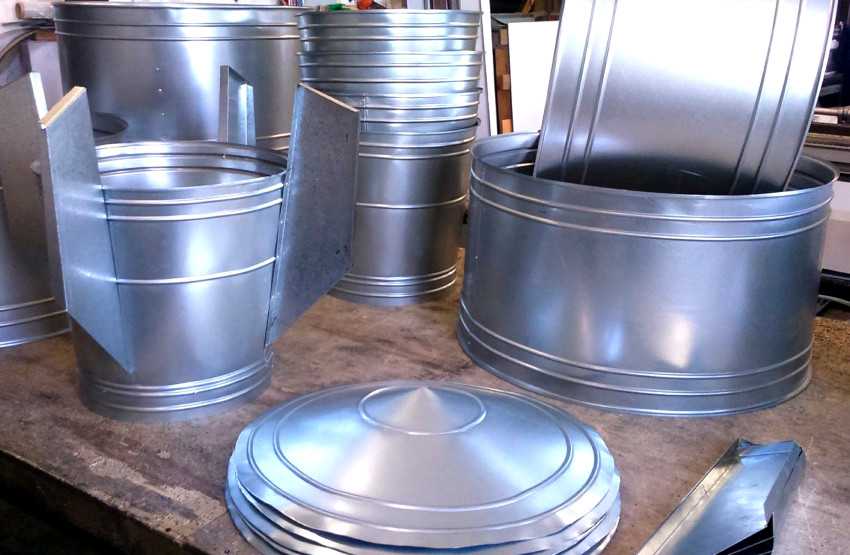

После вырезания из листов жести необходимых деталей, их соединяют между собой с помощью заклепок. Благодаря тому, что в сети доступно большое количество готовых чертежей, ни для кого не составит труда выполнить рисунок диффузора. Главное – правильно определить размер. Наиболее ходовыми параметрами считаются вентиляционные каналы диаметром 10-11 см, особенно в том случае, если вытяжка сделана из пластиковой трубы.

Итак, после того как из листов жести вырезаны необходимые детали, их соединяют между собой посредством заклепок. Затем готовый дефлектор надевается на оголовок, а нижний патрубок стягивается при помощи хомута. Если шахта квадратная, дополнительно изготавливается или приобретается переходник, фланец которого закрепляется к концу трубы.

Правильно спроектированная вентиляция поможет поддерживать в жилье нормальный микроклимат, а установленный на крыше дефлектор обеспечит тягу, которая быстро очистит помещение от отработанного воздуха. Несмотря на то что большая часть моделей приборов не отличается высокой стоимостью, они все равно гарантируют продуктивную вытяжку и сохраняют здоровье жильцов.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

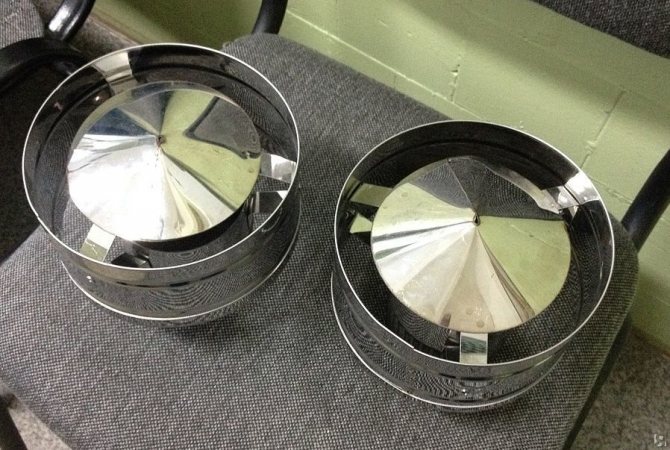

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

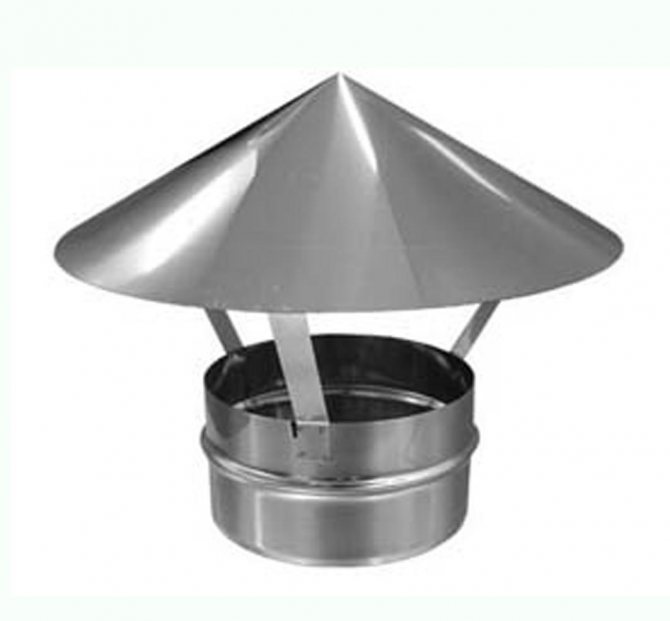

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

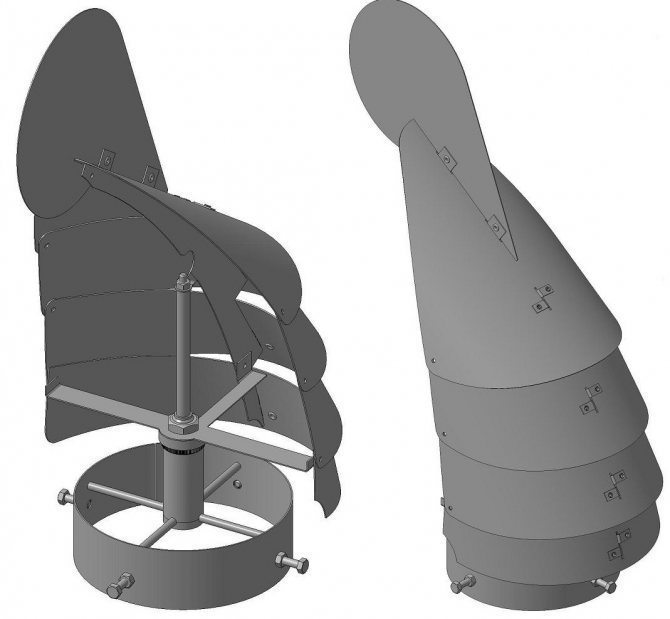

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Другие варианты вентиляционных дефлекторов серии 5.904 51

Статический зонт Волпера скорее является ветрозащитным устройством, чем усилителем тяги. Несмотря на это, насадка успешно компенсирует потерю давления на выходе потока. Согласно чертежам, конструкции состоят из таких элементов:

• нижнего стакана или патрубка;
• верхнего стакана цилиндрической формы, отличающегося вогнутыми стенками;
• зонта в виде конуса;
• соединительных полос.

Насадка монтируется на воздуховод, имеющий круглое сечение, а в случае присутствия прямоугольной шахты используется специальный переходник. Принцип работы зонта Волпера:

1. Потоки прямого ветра отражаются вверх и вниз благодаря вогнутой поверхности верхней обейчатки.
2. Воздушные массы, которые проходят между зонтом и плоскостью среза стакана, образуют внутри насадки область низкого давления.
3. Воздух из вытяжки изменяет направление движения, то есть выходит сквозь зазор, расположенный под «грибком».

По эффективности зонт Волпера значительно уступает работе дефлектора ЦАГИ, но при этом надежнее защищает воздуховод от резких порывов ветра. Потому как изготовить своими руками вытяжной зонт с изогнутым стаканом технически сложно, многие упрощают конструкцию и придают ей форму конуса. Чтобы повысить продуктивность, устанавливается аналогичный стакан в зеркальном отражении, который располагают под зонтом.

Зонт Волпера успешно компенсирует потерю давления на выходе потока.

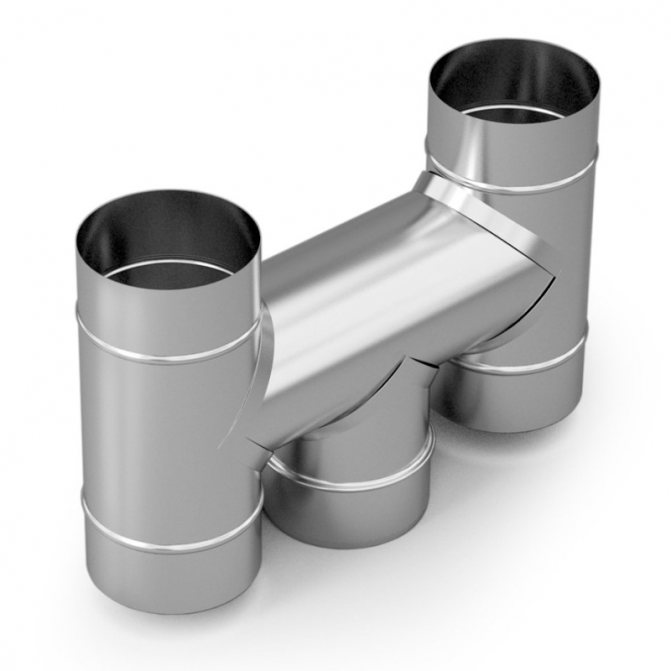

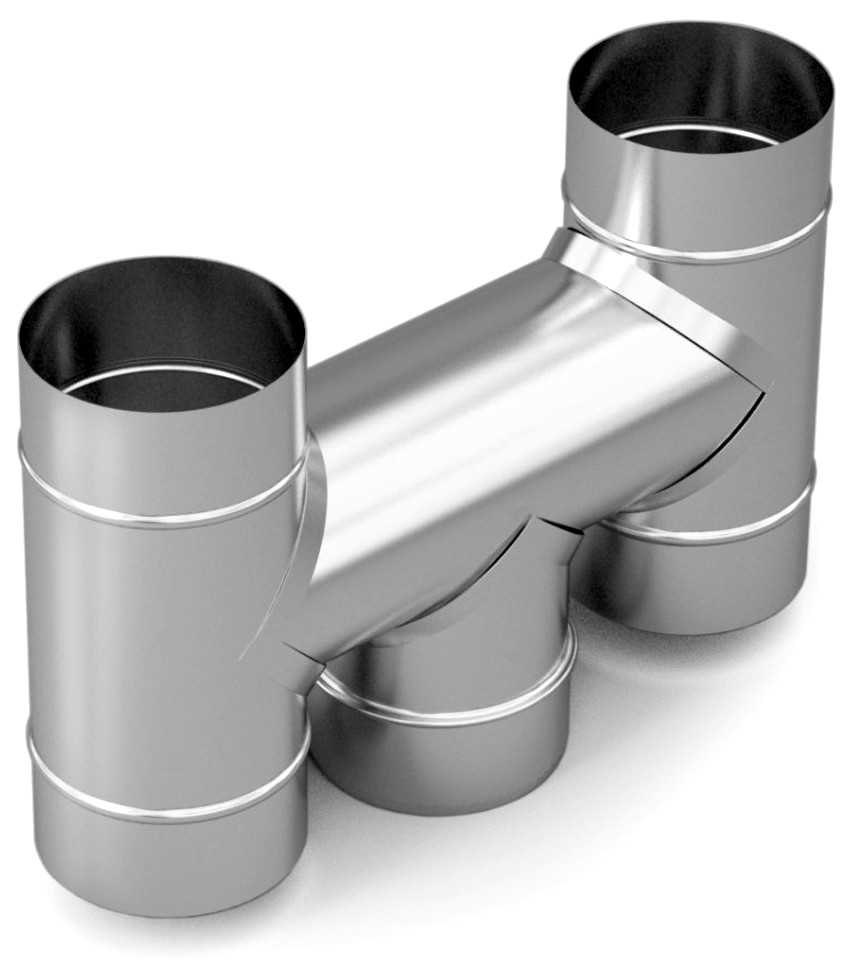

Н-образный дефлектор представлен в виде узла из труб и имеет форму буквы «Н». Вытяжка в этом случае подключается к средней части перекладины. После установки подобной конструкции становится неважно, с какой стороны дует ветер в открытую трубу, потому как поток в любом случае будет эжектировать, проще сказать, увлекать за собой поток загрязненного воздуха из стояка вентиляции.

Среди преимуществ дефлектора на вентиляционную трубу Н-образной формы выделяют:

• практически 100% защиту от попадания ветра;
• предупреждение эффекта обратной тяги;
• отсутствие вероятности проникновения влаги или обмерзания системы.

Помимо преимуществ, существуют и недостатки установки насадки:

1. Нарушение аэродинамики. Для выхода на улицу потоку отработанного воздуха нужно преодолеть 2 поворота, расположенных под углом 90 градусов. Несмотря на то что поток ветра компенсирует этот недочет, сила тяги все равно возрастает минимально, из-за чего падает производительность вытяжки.
2. Большой размер конструкции. Из-за того, что приспособление довольно громоздкое, могут возникнуть сложности в процессе монтажа.
3. Не слишком привлекательный внешний вид. Выведенная на крышу объемная конструкция характеризуется наличием 2-3 каналов, которые венчают подобные колпаки, что издалека может смотреться странно.

Основным преимуществом дефлектора Н-образной формы является 100% защита от попадания ветра. На заметку! Чтобы собрать вентиляционный дефлектор своими руками, понадобится взять несколько готовых тройников и соединить их между собой. Подобное устройство подойдет для вентиляции как бани, так и теплого сарая.

Особенности подбора

Несмотря на несложное строение и принцип работы, на практике применяется достаточно много разновидностей ветровых колпаков. При выборе оптимальной для ваших условий модели оценивают следующие показатели:

• материал, из которого она изготовлена;
• принцип работы;
• отдельные особенности конструкции.

Материал изготовления

Изготавливают описываемые приспособления из оцинкованной стали, пластика, нержавейки, алюминия и даже меди. Они могут различаться по своей конструкции. Если выбрать простую модель, то не составит труда изготовить дефлектор своими руками. С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются не часто по причине своей достаточно высокой стоимости. Чистый пластик, ввиду своей хрупкости, мало распространен, чаще всего из этого материала изготавливается цокольный дефлектор. Отменными прочностными характеристиками и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала. Дефлектор на дымоход выполняется исключительно из металла.

Разновидности по принципу работы

Статические. Простейшие и наиболее распространенные конструкции, которые часто собираются пользователями собственноручно. Устанавливаются на вентиляционных каналах в многоэтажных домах, крышах небольших предприятий.

Турбодефлектор для вентиляции. В их конструкцию включена система вращающихся лопастей. Головка такого прибора пребывает в активном состоянии, а основа статична.

Турбодефлектор своими руками сделать намного сложней. При отсутствии определенных знаний и умений лучше не рисковать, а приобрести уже готовый вариант.

Статичный ветровой колпак с эжектируемым вентилятором. Пример современных разработок, подразумевает установку статичного колпака, прямо под которым располагается вентилятор, включаемый только когда специальный датчик фиксирует падение тяги.

Дефлектор-флюгер. Над шахтой вентканала устанавливается вращающийся колпак – флюгарка, вращающаяся по направлению ветра, что помогает ветровым потокам устремляться в нужном направлении.

Разновидности

Даже одинаковые по своему принципу работы дефлекторы могут иметь ряд конструктивных отличий. Ниже мы привели описание наиболее распространенных моделей.

Как подобрать вентиляционный дефлектор: на что ориентироваться

Если необходимо подобрать усилитель тяги при минимальных финансовых затратах и не думать о дополнительном обслуживании, остановить выбор следует на статичных дефлекторах: это может быть колпак Волпера или насадка ЦАГИ. Основное преимущество второго варианта состоит в том, что довольно просто сконструировать такой дефлектор своими руками.

Основные рекомендации по выбору устройства принудительной тяги:

1. Если наблюдается недостаток тяги, лучше выбирать динамические модели колпаков – это может быть ротационный дефлектор или флюгер.
2. При покупке вращающейся конструкции с лопастями не стоит экономить. В дешевых моделях часто наблюдается установленный открытый шарнир, который зимой будет примерзать. При выборе турбодефлектора или флюгера нужно следить, чтобы подшипник был закрыт.
3. Если планируется установка усилителя в местности с преимущественно ветреной погодой, рекомендуется Н-образная насадка. Если же, наоборот, погода чаще безветренная, вариант выбора – дефлектор ЦАГИ.
4. Насадка Astato, несмотря на то что работает при любой погоде, требует проведения регулярного обслуживания. И это при том, что стоимость конструкции очень высокая.

Если наблюдается недостаток тяги, лучше отдать предпочтение динамическим моделям дефлекторов.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Эволюция дефлектора

Deflectio по-латыни значит «отражаю» в смысле «отбрасываю». Не направленно определенным образом, как рефлектор, а лишь бы в сторону. Колпак на трубу дымохода из шкур, больших ракушек и т.п. ставили уже первобытные люди, чтобы избежать задувания ветра в трубу.

О роли дефлектора в создании тяги, ее стабилизации вопреки капризам погоды и способности дефлектора увеличить КПД теплогенерирующих приборов впервые серьезно задумались в ЦАГИ почти 100 лет тому назад по заданию только что вылупившегося советского правительства. До того теплотехники пытались в этих целях усовершенствовать дымовые трубы. Видали на старых фотографиях огромные пузатые, как перевернутая груша, трубы американских паровозов или длинные тонкие, с розеткой наверху, английских?

В ЦАГИ дефлекторами занялся маститый авиаконструктор Д. П. Григорович в творческом содружестве с владевшим в совершенстве математическим аппаратом А. Ф. Вольпертом. Последний также, и даже более, известен работами в области радиотехники (диаграмма Вольперта-Смита и др.). Вместе и порознь Григорович с Вольпертом разработали несколько типов дефлекторов различного назначения, поэтому в специальной литературе описываются разные дефлекторы Григоровича, Вольперта и Вольперта-Григоровича.

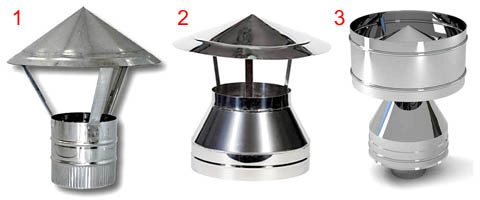

Этапы эволюции дымового дефлектора от простого зонтика к дефлектору ЦАГИ

Григорович начал с того, что аэродинамически правильно рассчитал обычный дымник-зонтик, поз. 1 на рис. Это уже существенно улучшило показатели устройства; конус Григоровича – запомните, очень пригодится. Вольперт предложил снабдить дефлектор-зонтик аэродинамической юбкой-диффузором (поз. 2), но дефлектор оставался аэродинамически несовершенным, см. далее. Его дополняли обтекаемым телом вращения вместо колпака и цилиндрическим корпусом-обечайкой. В конце концов, после многократных продувок в аэродинамической трубе, правительственной комиссии был предъявлен дефлектор ЦАГИ (поз. 3), полностью удовлетворявший выданному ТЗ и намного его перекрывавший.

Виды дефлекторов

Принцип работы дефлектора основан на усилении или создании дополнительной тяги благодаря своей конструкции. Путем экспериментов в на сегодняшний день получено определенное количество видов таких устройств. Самый известный вид – дефлектор цаги, названный так по названию учреждения, который его разработал (центральный аэрогидродинамический институт имени жуковского). Его принцип работы – усиление тяги благодаря тепловому и воздушному напорам и перепаду давления, который происходит на расстоянии двух метров от крыши. Допускается скрытая установка в канал, потому использование дефлектора в большей мере происходит в системах вентиляции. При изготовлении устройства используется нержавейка или оцинкованная сталь, выпускается он цилиндрической формы. Следующий вид назван круглым Волпером, он похож конструкцией с предыдущим, хотя есть пара маленьких различий вверху. Материалом для его изготовления служат медь, оцинкованная и нержавеющая сталь. Применяется в банях. Третий вид назван дефлектором Григоровича, который похож на дефлектор цаги. Только он усовершенствован. Ставится на участках, на которых преобладает низкий ветер. Тяга у такого крышного дефлектора превосходная даже в штиль.

Еще одним из видов дефлекторов для вытяжки является вид, названный «Тарельчатым Astato». Отличается эффективностью и простотой конструкции. Тип конструкции — открытый. Обеспечивает тягу при любом ветре. Материал изготовления — оцинковка и нержавейка. Следующий вид дефлектора дымовой трубы назван Н-образным, благодаря своей форме. Отмечается надежностью независимо от направления ветра. Изготавливают из нержавеющей стали. Еще один вид дефлекторов для дымоотводной системы назван дефлектором-флюгером. Материалом для изготовления служит нержавеющая или окрашенная углеродистая сталь. И последним видом дефлекторов на трубу дымохода является дефлектор, названный вращающимся, благодаря его конструкции. Он способен вращаться по направлению ветра, проявляет эффективность по защите дымовой трубы от мусора и влаги, хорошо подходит на дымоход газового котла, но не функционирует при безветренной погоде или в случае обледенения. Народные умельцы, изучив устройство конструкции подобных приборов, уже научились производить их самостоятельно в домашних мастерских.

Самый главный вопрос

Прежде чем подбирать или делать дефлектор на трубу, нужно решить – а нужен ли он вообще? Дефлектор может обмерзнуть, затянуться сажей или нагаром (закоксоваться), засорить палыми листьями, несомым ветром мусором или пылью. В любом из таких случаев, если дефлектор на дымовой трубе, обитатели дома рискуют угореть. КПД печи или котла дефлектор увеличивает ненамного, зато требует регулярного осмотра и чистки. Не реже раза в 3 месяца для печей на твердом топливе и не реже раза в полгода для печей и котлов на газе, жидком топливе или пиролизных. Подробнее об опасностях, которые может повлечь за собой установка на трубу неподходящего дефлектора, см. видео:

Видео: чем опасны дефлекторы, зонтики и флюгеры на дымоходе?

Поэтому, если у вас старая дровяная или угольная печка, но тяга неважная и ветер в трубу задувает, вместо сложного дефлектора лучше поставить простой дымник, напр. зонтик или шатер. А в прочих случаях надо хорошенько разобраться, какой именно дефлектор нужен для данной конкретной печи/котла с данным конкретным дымоходом. Важно также не перепутать дымовой дефлектор с вентиляционным – мелкие торговцы и авторы некоторых популярных публикаций разницы между ними не видят или не делают.

Принцип действия дефлекторов

Принцип действия дефлекторов

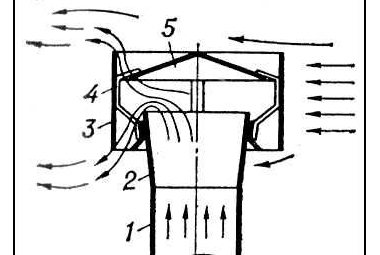

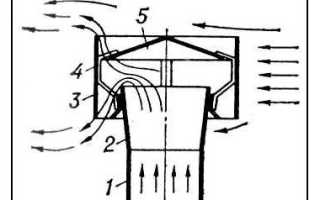

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Виды и характеристики дефлекторов на трубу: основные отличия

Если обратиться к фото дефлекторов, можно заметить, что все они выглядят по-разному, но тем не менее выполняют одинаковые функции. Поэтому перед тем, как отдавать предпочтение одной из моделей, следует обратить внимание на такие критерии:

• материал изготовления;
• принцип функционирования;
• особенности конструкции.

В основном все модели выполняются из следующих материалов:

• алюминия;
• нержавеющей стали;
• оцинковки;
• меди;
• пластика;
• керамики.

Обратите внимание! Специалисты по вентиляции считают, что оптимальным в соотношении цена/качество являются дефлекторы, выполненные из стали или алюминия. Медные приборы тоже хорошие, но ввиду высокой стоимости используются довольно редко.

Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинковки, меди и пластика.

Устройства делятся на такие типы:

• ЦАГИ, отличающиеся присутствием расширения вентакала – диффузора;
• цилиндрический вентиляционный грибок Волпера;
• колпак-флюгер, в простонародье – «подхалим»;
• Н-образный дефлектор из труб;
• турборефлектор, представляющий собой сферическую ротационную насадку;
• статико-динамическое устройство открытого типа Astato.

Некоторые включают в этот список и обычные зонтики, установленные в верхней части канала. Следует понимать, что подобного рода устройства помогают лишь укрыть вентиляцию от дождя, но никаким образом не влияют на тягу.

Открытые конструкции отличаются также по форме, основными считаются такие приборы:

• плоские;
• полукруглые;
• с открывающейся крышкой;
• двускатные.

Помимо того, что устройства делятся по типу флюгера, их классифицируют и по принципу работы:

• ротационные;
• дефлекторные;
• турбинные.

Устройство по принципу работы может быть ротационным, дефлекторным и турбинным. Дефлекторы на дымоход в первую очередь устанавливают для того, чтобы улучшить тягу, которая выводит дым и угарный газ наружу. Помимо этого, после монтажа устройства усиливается теплоотдача, а топливо лучше прогорает. Разнообразные фото дефлекторов на дымоход также дают понять, что при помощи устройства труба защищается от осадков и другого мусора, принесенного извне.

Дефлектор на вентиляционную трубу своими руками

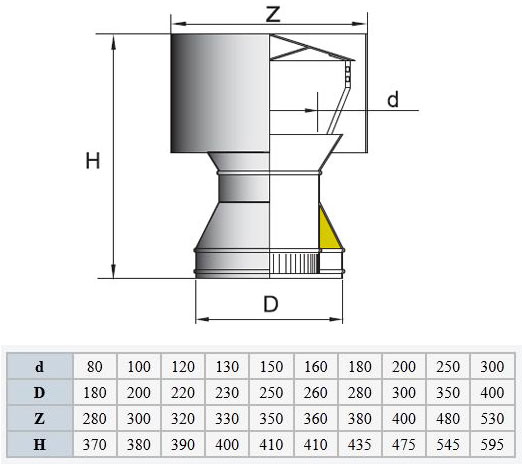

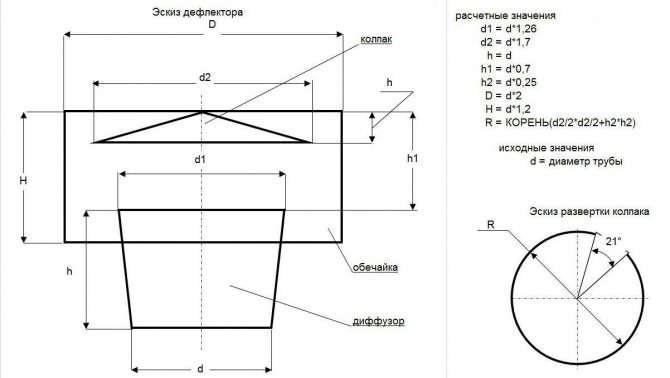

Изготовление насадки начинается с расчетов ее габаритов. При этом мы должны понимать, что классический дефлектор состоит из следующих деталей:

• Входного патрубка, пропускные размеры которого должны совпадать с наружным диаметром трубы.
• Расположенного сверху внешнего цилиндра – диффузора, габариты которого должны быть не 30 процентов больше, чем пропускной диаметр воздуховода.
• Конического, шарообразного или плоского колпака, удерживаемого кронштейнами над диффузором. Габариты колпака должны быть больше пропускного диаметра вытяжки на 70-90 процентов.

Ну а по высоте дефлекторы вентиляционных систем должны быть не более полутора внутренних диаметров воздуховодов.

Определившись с габаритами можно приступать к раскрою листовой заготовки из оцинковки или нержавейки – черный прокат для дефлектора не годится. Причем вначале мы вычерчиваем развертки всех элементов конструкции – от входного патрубка до кронштейнов, – а затем переносим эти шаблоны на металл. Отделение заготовок от листа выполняется с помощью ножниц по металлу. Ну а если вы не можете сделать развертку по чертежу заготовки – воспользуйтесь готовыми чертежами и лекалами.

Сборку готовых элементов осуществляют на заклепки, саморезы, болты или сварку. Последняя технология, разумеется, гарантирует максимальную надежность, но «варить» тонкий листовой прокат умеет далеко не всякий сварщик. Поэтому оптимальной сборочной технологией является монтаж на заклепки.

При этом вначале мы собираем диффузор, далее крепим к нему кронштейны, удерживающие колпак, к которым монтируем эту деталь дефлектора. Далее мы крепим нижние кронштейны к входному патрубку и монтируем верхнюю часть этих распорок к конусообразному диффузору.

Именно таким образом мы можем изготовить самый простой дефлектор Григоровича. Ну а после сборки нам останется лишь установить насадку на воздуховод.

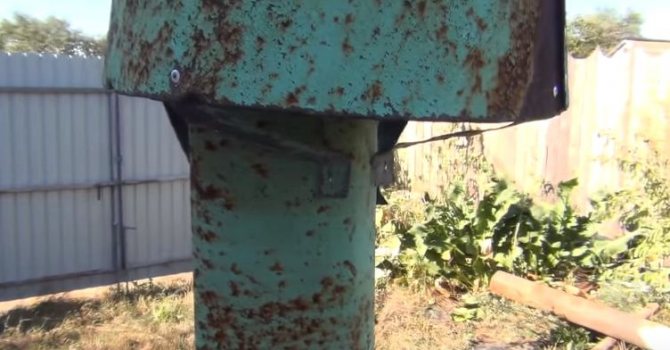

Установка вентиляционного дефлектора

Монтаж бытового дефлектора на вентиляционный канал выполняется согласно довольно простым правилам, а именно:

• Вначале мы устанавливаем входной патрубок, рассверлив в его теле и трубе канала отверстия. Ведь эта деталь монтируется либо на заклепки, либо на болты.
• Далее мы крепим к нижним кронштейнам, установленным на патрубке заранее, воронку диффузора. Кроме того, эту же деталь можно зафиксировать и без кронштейнов – на хомуты.
• Навершие – колпак дефлектора – крепится к усеченному конусу диффузора с помощью тех же заклепок или болтов.

При этом с учетом того, что дефлектор придется устанавливать на высоте 80-100 сантиметров от конька крыши, сборку колпака и дефлектора лучше проводить не по месту, а в более удобной обстановке – на земле или в мастерской. Ну а монтаж хомутов, соединяющих входной патрубок с дефлектором можно выполнить и на высоте.

Также советуем посмотреть:

• Как устроена вентиляция в хрущевке и ее проблемные места?
• Проектирование и установка вентиляции для бассейна
• Нужна ли вентиляции для котельной и требования к ней?
• Использование гибких воздуховодов для систем вентиляции

Что такое вентиляционный диффузор

Чтобы лучше понимать, как работают дефлекторы вентиляционных систем, нужно знать, из чего состоит конструкция и как выглядит схема устройства. Итак, главными составляющими насадки для вентиляции являются:

1. Диффузор. Представляет собой основание в виде конуса с усеченным дном. На верхнюю часть вентиляционного канала, выходящего на крышу, наживляется нижний фрагмент цилиндрической колбы, благодаря чему и образуется замедление потока воздуха и повышение давления.
2. Зонт. Деталь, предупреждающая проникновение мусора в вентканал. Выглядит как защитный колпак, закрепленный в верхней части диффузора.
3. Корпус. Деталь дефлектора, находящаяся на виду. Представлена обечайкой или кольцами, которые соединены с диффузором при помощи двух или трех кронштейнов. Именно из-за того, что элементы корпуса рассекают поток воздуха, внутри цилиндрической колбы образуется пониженное давление.

Для того чтобы осадки не могли проникнуть внутрь системы, диаметр диффузора должен превышать размер входного отверстия. Корпус устанавливается таким образом, чтобы воздух создавал так называемый подсос через выемки рядом расположенных колец. В этом случае получится ускорить отвод воздушных масс из системы вентиляции.

Чтобы исключить попадание осадков внутрь системы устанавливается защитный зонт.

На заметку! Дефлектор вентиляции сконструирован таким образом, что воздушные потоки, которые поднимаются снизу вверх, отражаются от крыши, а потом вновь начинают опускаться. Чаще всего подобное происходит, когда ветер дует снизу. Если такая проблема присутствует, лучше устанавливать двухконусную конструкцию, где элементы соединены одним основанием.

Нужно также понимать, что если на улице боковой ветер, то воздушный поток станет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет присутствовать только отток воздуха снизу.

Если говорить кратко, то принцип работы установленного на вытяжку дефлектора выглядит таким образом:

• потоки ветра улавливаются устройством;
• воздушный поток попадает на диффузор, разветвляется и приводит к тому, что снижается давление в верхней части канала;
• отработанный воздух из помещения устремляется наверх – туда, где образовалась разряженная пустота, и выводится на улицу.

Если правильно выбрать размер дефлектора и грамотно выполнить установку конструкции на верхнюю часть вытяжного канала, разница давлений получится оптимальной, в результате чего нормализуется интенсивность воздухообмена.

Благодаря диффузору образуется замедление потока воздуха и повышение давления.

Виды дефлекторов

дефлектор ДС

Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.

Наиболее распространенные сегодня виды дефлекторов вентиляции:

• ЦАГИ;
• Григоровича;
• в форме звезды «Шенард»;
• ASTATO открытый;
• шарообразный «Волпер»;
• Н-образный.

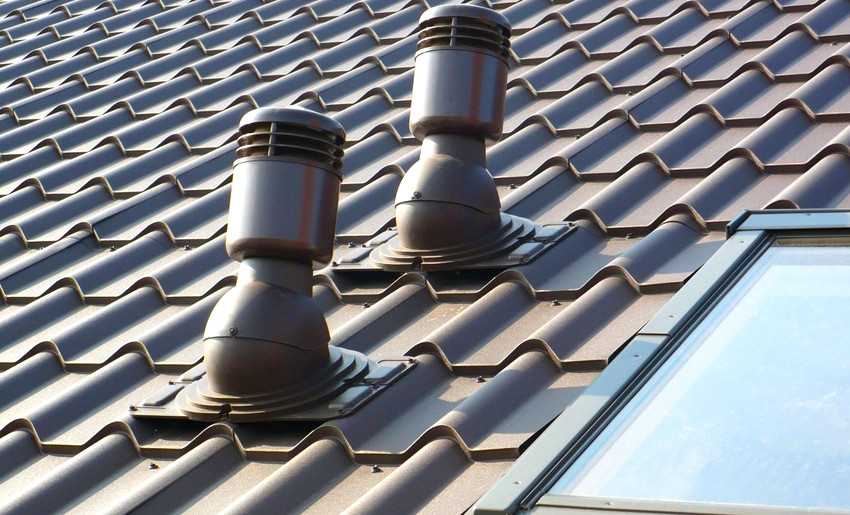

Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.

Некоторые потребители ошибочно называют распределяющие устройства для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.

Дефлектор ASTATO

Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).

Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

Статический дефлектор с эжектирующим вентилятором

Статический дефлектор с эжектирующим осевым вентилятором Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.

Дефлектор-флюгер

Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

Ротационная турбина

В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение – такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.

Как устроен отражатель

Дефлектор в переводе означает «отражать». Отражатель – преграда на пути отводимых газов, изменяющая направление их движения. В простейшей модели он имеет вид колпака, накрывающего диффузор.

Основные составляющие его части:

• диффузор – самый большой цилиндр;
• патрубок (нижний цилиндр);
• колпак.

Дефлектор устанавливают так, чтобы он всегда обдувался ветром.

Принцип работы основан на эффекте Бернулли – при обтекании препятствия (диффузора) скорость воздуха увеличивается, он становится более разреженным и способствует удалению воздуха из трубы…

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

• на плоской крыше устье дымохода должно располагаться выше ограждающих элементов;
• на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;
• нельзя устанавливать дефлектор в зоне аэродинамической тени от соседних зданий;
• корпус дефлектора должен обдуваться при любом направлении ветра;
• в регионах, отличающихся холодными зимами нежелательно использовать вращающиеся дефлекторы;
• на участках, где преобладают порывистые ветра, рекомендуется установка Н-образных конструкций;
• при монтаже дефлектора круглого сечения на кирпичный дымоход используются специальные переходные патрубки.

Зачем нужен дефлектор на дымоход и как он работает

Даже самая лучшая печь не сможет показать хорошие результаты работы, если её дымоход не будет создавать необходимую тягу. Именно этот фактор влияет на эффективность подачи воздуха и своевременное удаление отработанных газов.

Ухудшению тяги и уменьшению КПД способствует сильный ветер и резкие перепады атмосферного давления. Эти погодные факторы являются причиной турбулентности потоков отходящих газов и могут вызвать обратную тягу, при которой направление движения продуктов сгорания меняется на противоположное. Кроме того, в открытый дымоход легко попадают осадки и мусор, из-за чего значительно уменьшается сечение дымового канала. Понятно, что ни о какой нормальной работе печи в таких условиях не может быть и речи.

Являясь отражателем воздушных потоков, дефлектор, по сути, служит обычной преградой для ветра.

Натыкаясь на препятствие, поток воздуха обходит его с двух сторон, поэтому сразу же за отражателем возникает область низкого давления. Это явление известно ещё со школьного курса физики как эффект Бернулли. Оно-то и способствует усиленному отводу газов из зоны горения и позволяет снабжать печь необходимым количеством воздуха.

Принцип действия дефлектора основан на появлении зоны низкого давления с подветренной стороны

Совсем недавно этой темой пристально занимались инженеры. Во время многочисленных экспериментов они выяснили, что одним лишь правильным подбором дефлектора тепловую эффективность работы печи можно увеличить на 20%. Важно и то, что отражающее устройство улучшает аэродинамические свойства дымохода независимо от силы и направления ветра, наличия осадков и других погодных факторов.

Как сделать Дефлектор Вольперта Григоровича

Для чего нужен колпак на трубе дымохода

Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

Флюгарка на дымоход

В действительности функций у зонта, установленного на дымоход, несколько:

• Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
• Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
• Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
• Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.	Чертеж Вырезанные из бумаги детали
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.	Подготовка к раскрою
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.	Свернутая заготовка
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.	Заготовка-конус

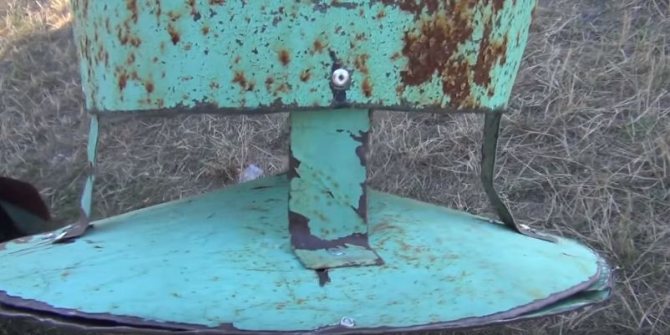

Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.	Крепление полос Загиб полосок
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.	Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Зачем нужны дефлекторы?

Каждый человек может задаться вопросом: для чего нужны дефлекторы? Ответить на этот вопрос можно, ознакомившись с конструкцией и основными функциями, которые выполняет это устройство. Основная особенность дымохода, за счёт которой осуществляется вывод дыма из системы — тяга. Создание нужной тяги посредством перепада давления способствует полному выведению продуктов сгорания за пределы дома. Чтобы тяга было достаточной, рассчитываются такие параметры: диаметр труб в конструкции, тип их сечения, материал изготовления, высота трубы над кровлей и т. д. Также немаловажным фактором является общая форма конструкции.

При сильном ветре воздух может попадать в просвет трубы, тем самым создавая препятствие нормальному отводу дыма из системы. В некоторых случаях это может привести к образованию обратной тяги и задымлению отапливаемого помещения. Дефлектор не только защищает дымоход от попадания ветра, но и использует его силу для увеличения тяги.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.

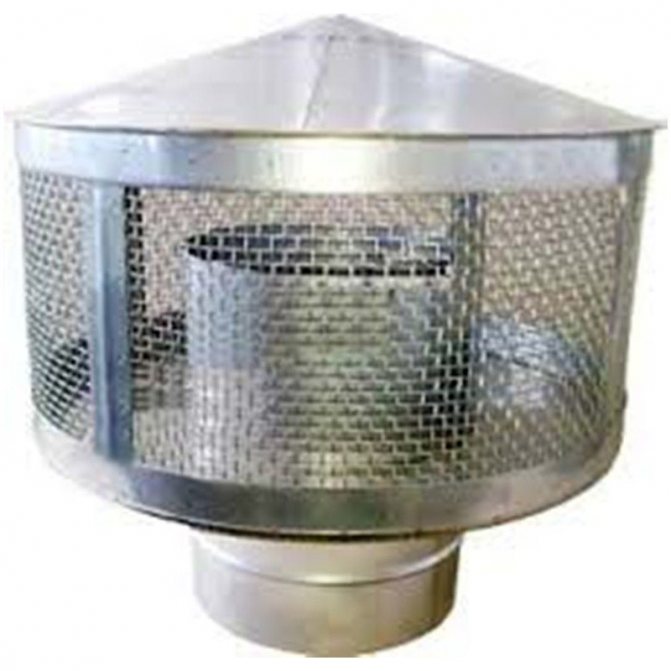

• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.
