Изготовление пилорамы из электропилы своими руками

Собственная лесопилка – это прибыльное предприятие, так как дерево является одним из наиболее востребованных строительных материалов. Обзавестись подобным оборудованием можно, купив его в готовом виде либо соорудив самостоятельно. Выбор варианта полностью зависит от того, какое количество кубических метров древесины будет регулярно обрабатываться. Специалисты рекомендуют предварительно ознакомиться с видами пил. Приобретение готового изделия поможет сэкономить время, а изготовленная пилорама своими руками будет полностью соответствовать требованиям владельца.

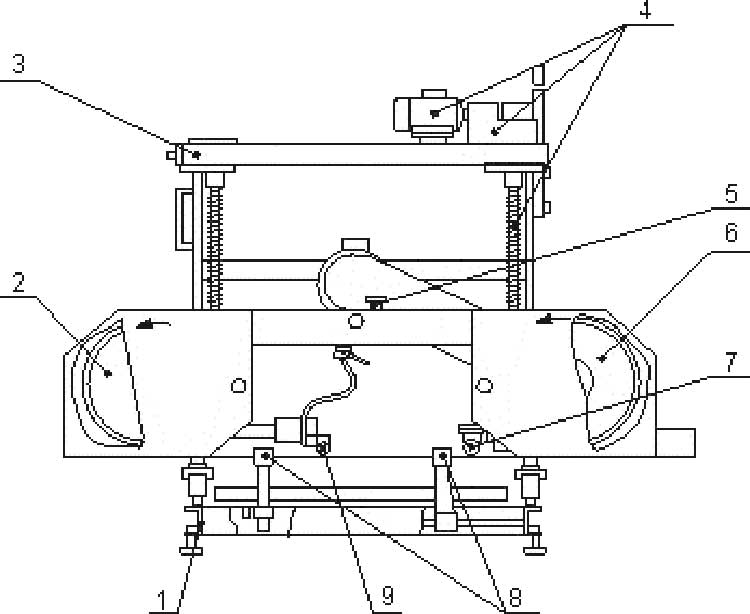

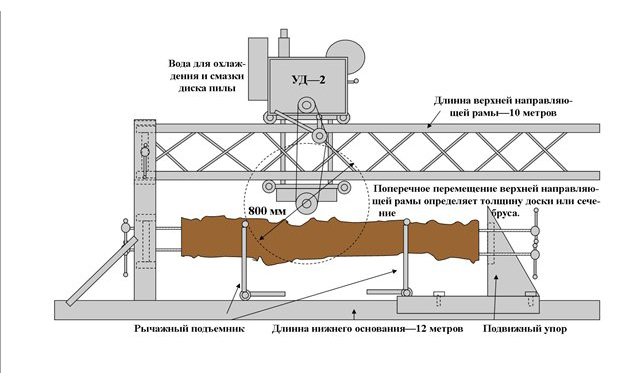

Схема самодельной пилорамы.

Введение

Кризис заставляет взглянуть на старые процессы новыми глазами. Где то закрываются лесопильные заводы, а где то наоборот решают открыть лесопилку. Как правило открывают лесопилку в последнее время частники, у них и издержки ниже и эффективность повыше. Тут и бизнес план лесопилки не нужен, но если пригодится то вам сюда!

Иногда слово «открывают» слишком громко сказано. Просто ставят лесопилку для использования ее в домашних условиях к примеру для постройки дома, ну на крайний случай распилить бревно соседу. Вот такой случай мы и рассматриваем

При открытии своей лесопилки существует несколько вариантов как это лучше сделать:

• Купить недорогое оборудование;
• Сделать самому.

Опять же для строительства дома и получения 3 — 5 кубов досок, покупать лесопилку за 50 — 150 тысяч ну просто транжирство какое то. Ведь наши доски то будут стоить в разы дешевле 18 — 30 тысяч рублей.

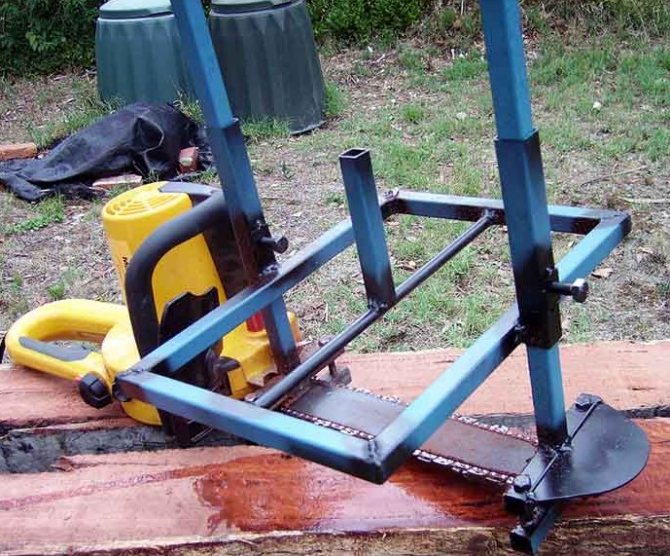

Выход есть, сделать пилорамку из бензопилы. Это у вас не займет много времени если вы обладаете руками которые растут у вас из нужного места. Кроме того она вам послужит верой и правдой долгое время, ведь своя пилорама это сегодня довольно выгодный бизнес.

Выбор материалов и комплектующих

Если вы серьёзно задумались об изготовлении самодельной ленточной пилорамы, будьте готовы уделить должное внимание вопросам выбора всех деталей и материалов.

1. Первым делом следует подобрать двигатель. В большинстве случаев используют бензиновые или электрические агрегаты с соответствующими показателями мощности. Если взглянуть на ситуацию с практической точки зрения, то асинхронные (электрические) модели являются самыми оптимальными. Связано это с тем, что у них отсутствуют проблемы с подключением к домовой электрической сети, и к тому же срок их эксплуатации достаточно большой. А стабильность оборотов обеспечивает максимальное качество реза бревен на пилораме.
2. Материалы. Не секрет, что для обработки громадной древесины следует использовать качественные изделия из прочного металла. Для примера, на подвижной части «тележки» принято устанавливать заготовку из профилированной (толстостенной) трубы квадратного или прямоугольного сечения. А вот опорную раму изготовляют из швеллера, что связано с совокупными нагрузками. Исходя из этого, рельсы монтируют из габаритного уголка (не менее 45), хотя здесь эффективен и швеллер, но с меньшими линейными характеристиками.

Что нам понадобиться?

1. Сварочный аппарат, электроды;
2. Пиломатериалы, столбики, шурупы, гвозди;
3. Бензопила, электропила или просто электродвигатель;
4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
6. Ролики и направляющие;
7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
8. Подшипники для роликов.

Какой материал выбрать для изготовления корпуса? Общепринятым считается безусловно металл. Он хорошо выдерживает тяжесть бревен, устойчив при изменении влажности.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

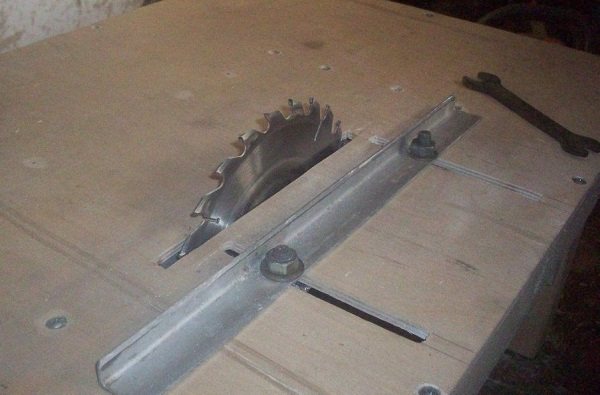

Изготовление циркулярной пилы из ручной дисковой

Для домашнего мастера наличие дома циркулярной пилы — вопрос жизненной важности. Сделать ее вполне реально своими руками. Самый простой вариант сделать циркулярную пилу – это использовать ручную дисковую пилу. Для изготовления станка конструкцию уже имеющейся пилы переделывать не нужно. Достаточно изготовить для нее стол. Очевидно, что пила будет закреплена под столешницей, а диск через специальное отверстие находится над ней.

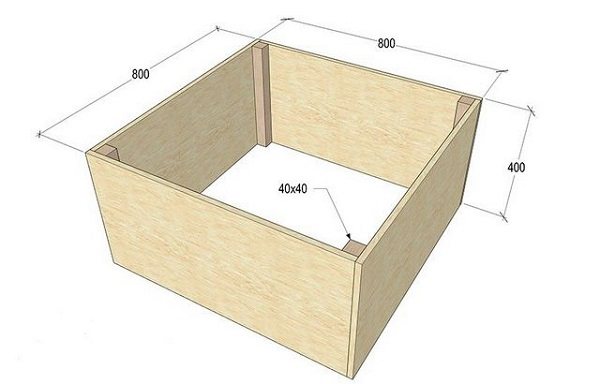

Для изготовления стола понадобятся деревянные бруски 40*40 и фанера. Делается квадратное основание с длиной сторон 80 см и высотой 40 см.

В качестве столешницы берется квадратный лист фанеры, лучше всего использовать лакированную или ламинированную — она обеспечивает гладкость и легкое скольжение. В центральной части делается пропил для диска. По углам заранее просверливаются отверстия для крепления столешницы к столу.

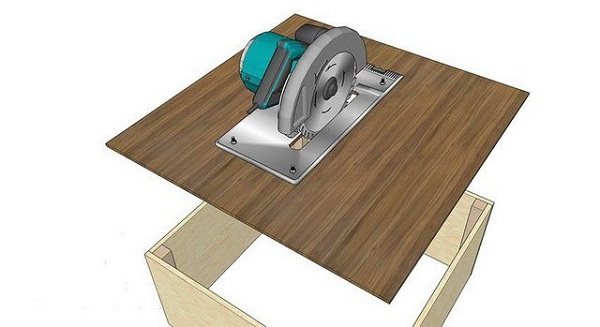

Снизу к столешнице крепится дисковая ручная пила. Легче всего это сделать болтами. Шляпки нужно тщательно утопить в поверхности.

Для включения пилы требуется зафиксировать на ней кнопку включения, а вилку питания вставить в розетку, которая будет подключена к кнопке пуска.

Для удобства использования можно с одной из сторон прикрепить металлический уголок, который послужит продольным упором. Для его передвижения можно сделать пропилы под прямым углом к диску, а перемещение осуществлять, ослабляя и затягивая болты, которые фиксируют этот упор.

Циркулярка из электропилы – это простой и недорогой вариант для домашнего использования. Конечно, при установке инструмента толщина столешницы украдет немного от диска, но в целом, для бытовых нужд этого варианта вполне хватит.

Что нужно предусмотреть?

Перед изготовлением нужно обратить внимание на следующие вещи:

1. Диаметр распиливаемых бревен, если будут большие диаметры, то нужна более мощная пила, более длинная шина с цепью;
2. Загрузку тяжелых бревен на распиловку, для этого нужно обязательно предусмотреть какой то механизм, или может закатывать их или дополнительные домкраты или в идеале погрузчик;
3. Бревно должно фиксироваться, чтобы во время распиловки оно не играло и доски были ровными;
4. Направляющая для бензопилы и салазки не должны играть, поэтому их нужно усиливать;
5. Чем мощнее пила, тем легче будет осуществляться производство. Поэтому приобретая пилу нужно брать максимально мощную;
6. Использования электричества в качестве источника энергии позволяет хорошо сэкономить;
7. Не забываем что цепь должна быть для продольного пиления, это позволит значительно поднять скорость процесса. Специалисты рекомендуют использовать цепь 3*8.
8. Цепь желательно покупать твердосплавную. Этим на сегодня занимается . Обычные цепи выходят из строя достаточно быстро;
9. Длину распиливаемых бревен, нужно учесть максимум и минимум. Чтобы максимально длинные входили, а минимально короткие не проваливались между направляющими;
10. Рассчитывать таким образом, чтобы пила во время работы не вибрировала и не играла на направляющих;
11. Мощность пилы, в некоторых случаях хочется и помощнее и по экономнее. В таком случае народные умельцы делают следующее. Вместо бензопилы ставят электромотор, а шину оставляют для распиловки, смотрите фото ниже;
12. Высоту пилорамы. Нужно предусмотреть таким способом, чтобы и спина не болела наклоняться и бревна высоко не нужно было поднимать. Если лес будет не тяжелым, лучше делать ее повыше. Если лес тяжелый, можно и по ниже.
13. Распиловка леса может осуществляться как верхней частью шины, так и нижней. При распиловке нижней частью, опилки летят в сторону бензопилы и забивают ее. Верхняя же часть выкидывает опилки от бензопилы, это позволяет увеличить как сам срок эксплуатации пилы, так и время простоев во время пиления;
14. В процессе пиления, цепь очень часто на пиле растягивается и нуждается в натяжке. Поэтому при установке пилы нужно обязательно предусмотреть доступ к натяжке цепи и закрепить пилу с доступом к механизму;
15. При пилении лучше фиксировать положение рукоятки бензопилы, это упрощает процесс;
16. Тросик, бельевая веревка или шнурок не должен тянуться, так как процесс пиления должен быть равно мерен во времени.

Отзывы о работе и сборке пильной конструкции своими руками

В целом, владельцы самодельных пилорам очень довольны собранным оборудованием. Многие отмечают низкую стоимость по сравнению с покупкой готовой установки. Плюс ко всему, можно самому выбрать какой тип пилорамы собрать, какую бензопилу выбрать или, может быть, и вовсе собрать пилораму своими руками из электропилы. Из недостатков мужчины выделяют только некоторую сложность сборки, особенно те, кто не знаком с работой своими руками.

Валентин, 45 лет, Ростов

“Решил на своем участке построить баню. Сами доски стоят дороже, а у меня куча бревен после валки осталось еще. Посмотрел цены на пилораму и ужаснулся, поэтому решил сделать мини пилораму своими руками. Для этого нашел куча чертежей, выбрал тот, что мне наиболее подходит, посмотрел пару видео и за работу. На основе старенького “Урала” собрал неплохую портативную установку, с помощью которой быстро получилось распилить доски. Главное своевременно заправлять, смазывать и затачивать пилу. Также важный момент при распиле, чтобы в бревне не было никаких посторонних предметов типа гвоздей, иначе пила поломается, а исправить ее будет весьма трудно.”

Алексей, 61 год, Харьков

“Сделал мини пилораму из электропилы Штиль. Моим руководством были видео и чертежи. Руками я толком никогда ничего не собирал, но тут не хотелось сильно тратиться на магазинное оборудование, решил собрать самостоятельно. В принципе, сам процесс не сильно сложный и местами даже интересный. Времени ушло порядком, но это от незнания как и что делать. Как результат, у меня получилась отличная портативная пилорама, которая позволяет быстро и ровно распилить бревно.

Достоинства: легкость обслуживания, небольшая стоимость материалов, делаешь что-то своими руками.

Недостатки: иногда не хватает длины шнура питания, беру удлинитель.”

Собственная пилорама – дело не только полезное, но и прибыльное, позволяющее не только сэкономить собственные средства на распиловке больших объемов леса, но и использовать его в производственных масштабах. Особую популярность данные устройства приобрели у тех, кто живет в частном секторе, и вынужден постоянно решать строительные и ремонтные задачи.

Относится оно далеко не к дешевым приобретениям. почему альтернативой дорогостоящей заводской модели может служить цепная пилорама, изготовить которую можно и у себя дома из электропилы.

Чертежи аналогов Логосоль

Чертежи пилорамы своими руками

По чертежам сразу скажу, под каждый случай делаются индивидуальные чертежи. Ведь я же не знаю какой именно вы бензопилой будете пользоваться. Второе это мне не известно какой материал у вас имеется, я напишу к примеру уголок, а у вас имеется труба, которая вполне сгодится. Поэтому расчерчиваем всю схему, за основу беря выше показанные чертежи.

Виды рамных агрегатов

Рекомендуется обратить внимание на пилораму из электропилы, у которой рама – основание. Типичная продукция фабричного производства стоит дорого и считается профессиональным оборудованием с богатым функционалом и высоким уровнем производительности. Готовый инструмент сможет окупиться спустя несколько месяцев. Он необходим при наличии большого объема леса. В остальных случаях целесообразно приобретать или самостоятельно изготавливать пилораму из электропилы небольшого размера.

Оборудование, предназначенное для распиловки древесины, представлено в широком ассортименте. Большая их часть слишком дорогая для типичного загородного хозяйства, а объемы переработки ориентированы на масштабы промышленных предприятий и достигают нескольких тысяч кубов за день. Специалисты выделяют 3 типа подобных устройств:

• дисковый;
• ленточный;
• шинный.

Схема дисковой пилорамы.

Дисковые пилы наиболее распространены в хозяйстве. Среди их недостатков выделяют увеличенный объем отходов в сравнении с ленточными аналогами и высокую стоимость качественных дисков. Ленточные электропилы признаны одним из наиболее выгодных вариантов. Они неприхотливы к погодным условиям и производят небольшое количество отходов. Использовать их рекомендуется с деревом, диаметр которого не превышает 70 мм. Конструкция устройства усложняет процесс его воспроизведения своими руками.

Шинные пилорамы пользуются большим спросом среди любителей. Они способны обрабатывать большие объемы древесины. Шинная пилорама своими руками может быть изготовлена более легко и быстро по сравнению с аналогами.

Технические характеристики

Устройства, произведенные в заводских условиях, обладают своими особенностями, которые влияют на цену. Электропила ПЦМ-1Э (380 В) обладает небольшими габаритами, хорошо справляется с обработкой древесины диаметром не более 60 см и длиной не более 9,5 м. Оснащена трехфазным электродвигателем, мощность которого достигает 5,5-7,5 кВт.

Оборудование ПЦМ-3Б (Stihl MS 660) небольших размеров способно обработать бревна диаметром до 60 см и длиной до 9 м. У профессиональной модели мощность двигателя достигает 5,2 кВт. Агрегат справляется с обработкой 6 куб.м дерева в течение 8-часовой смены.

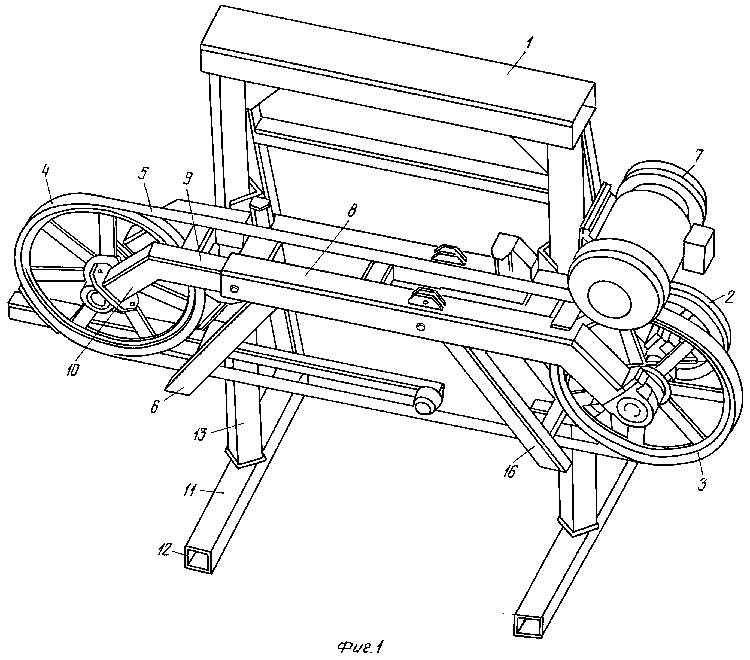

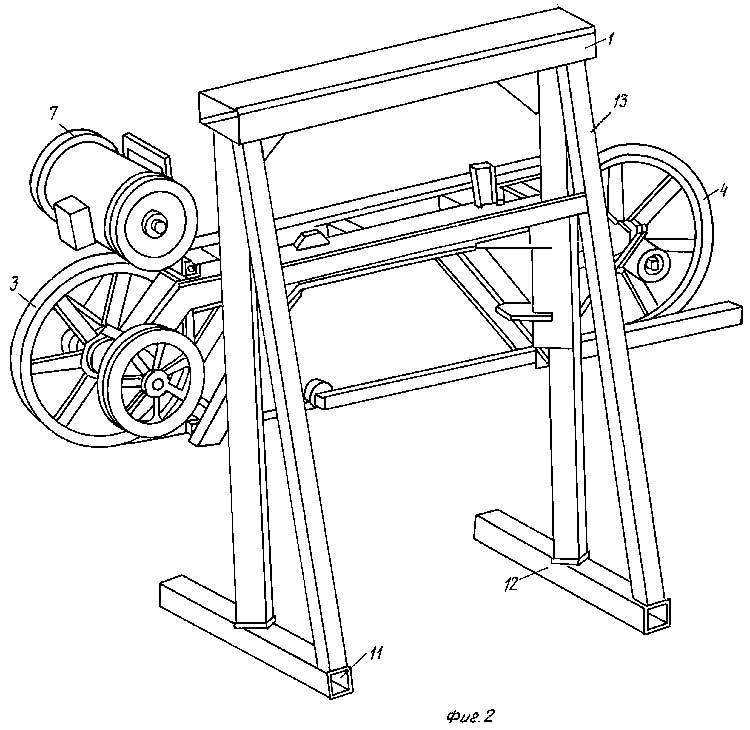

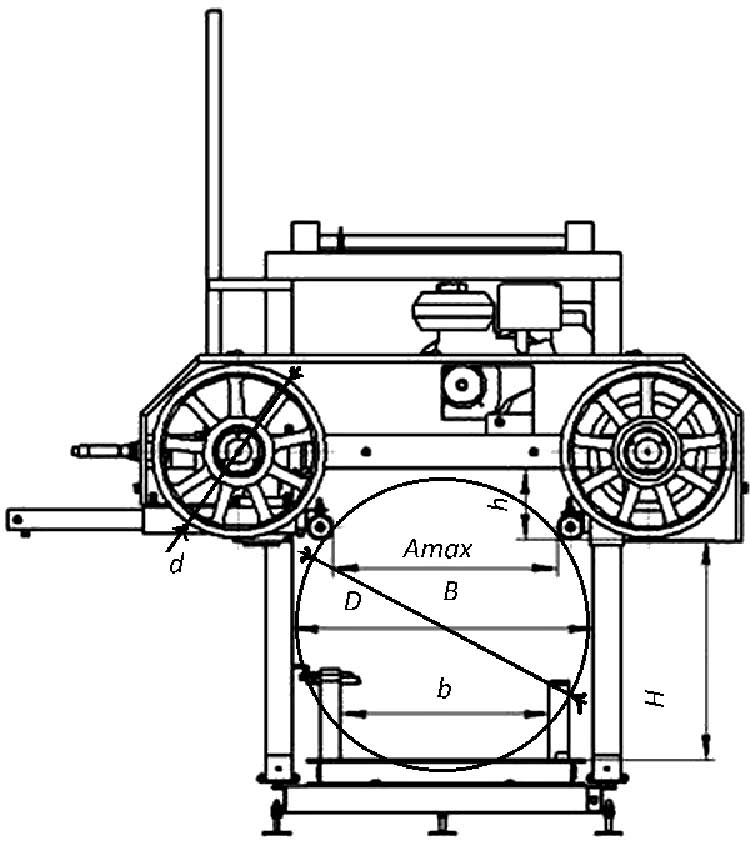

Схема ленточной пилорамы.

Пилорама дисковая «Тайга ДП-1» с легкостью обрабатывает древесину диаметром не более 90 см и длиной до 7 м. Способна производить несколько видов продукции из древесины, оснащена электрическим мотором мощностью 11 кВт. Вырабатывает за 8-часовую смену до 10 куб.м древесины. Пилорама ленточная «Wood-Mizer LT-15» обрабатывает дерево диаметром до 70 см, длина бревен не ограничена, а вес может достигать 2 т. Представлена в двух комплектациях – с электрическим мотором мощностью 11 кВт и бензиновым мотором мощностью в 18 л.с.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

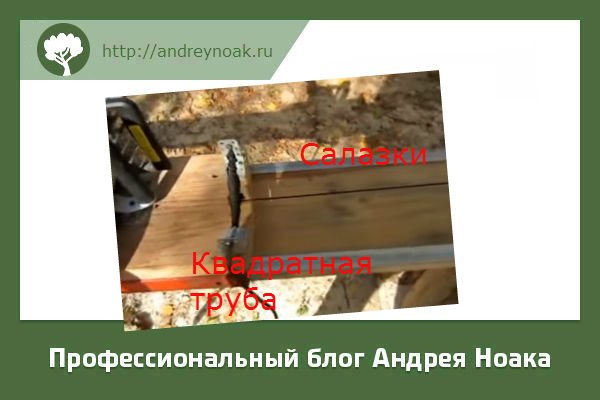

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Выбор места

Если вы располагаете специальной мастерской или помещением, где проводятся все обработочные мероприятия, желательно обеспечить не меньше 18 квадратных метров рабочей площади. На такой территории можно будет распускать даже самые крупногабаритные бревна.

В частных мастерских часто выделяют под монтаж пилорамы пустующее строение, или хотя бы один его отсек. Иногда деревообрабатывающие мероприятия проводятся под открытым небом, однако вряд ли вы живете с такими соседями, которые будут нормально реагировать на множество летящих с ветром опилок и мелкой стружки. Да и не каждый будет рад видеть, как территория возле его дома быстро засоряется различным мусором.

Чтобы не стать жертвой подобной неприятности, достаточно ответственно отнестись к возведению ограждения сплошного типа. Возможно, вам подойдёт вариант из листов поликарбоната или прочной многослойной фанеры.

К тому же вам необходимо заранее подготовить место для складирования готового пиломатериала. В результате следует подобрать подходящий участок земли для хранения конечной продукции.

Эти вопросы следует решить ещё до начала проектирования конструкции.

Мои услуги:

Я предлагаю ряд услуг по запуску оборудования, поиску и продаже вашего оборудования. Помогу просчитать бизнес план лесопильного производства. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ».

Есть также у меня и отличная книжка по лесопилению. Рассчитана она на большие лесопильные производства, но будет полезна и частникам на маленьких лесопилках. Более подробно о ней в разделе «МОИ КНИГИ».

Удачи и до новых встреч, с вами был Андрей Ноак!

Безопасность при работе

Имея высокую производительность, пилорамы являются источниками повышенного производственного травматизма. Многие люди слышали ужасные рассказы на тему «отвернул голову, а пальца на руке уже нет». Подобных историй много и все они реальны.

Самый надежный метод уменьшения числа травм и аварий во время пользования таким оборудованием – скрупулезное соблюдение всех правил техники безопасности. Перед началом работы нужно детально ознакомиться с принципами работы и инструкциями по эксплуатации такого устройства, а также с правилами пожранной безопасности.

Наивысший уровень безопасности достигается тогда, когда пилорама оснащена системой реверсивной подачи за счет своей конструкции.

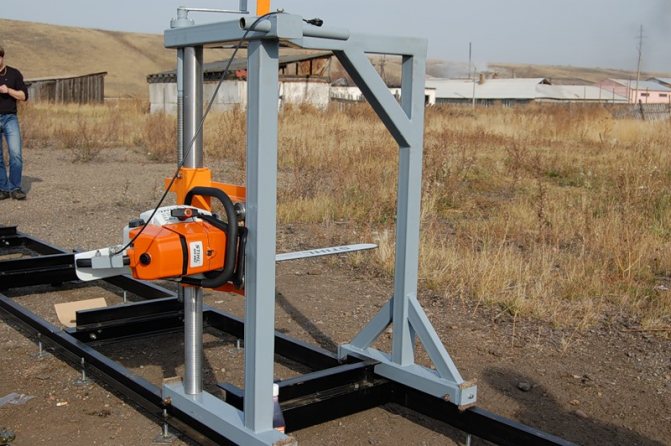

Пилорама из бензопилы своими руками

Дерево считается самым востребованным материалом для использования в повседневной жизни человека. Основной отраслью использования считается строительная, где востребованы доски и брусья. Также дерево используется для отделочных работ.

Современный рынок наполнен продвинутыми инструментами от ручных до стационалрных, которые позволяют обрабатывать дерево, вырезая нужные элементы с точностью до миллиметра. Примером такого инструмента является пилорама, позволяющая ровно распиливать бревно на заготовки. Недостатком пилорамы является ее высокая стоимость, поэтому владелец малого бизнеса и частник просто не в состоянии приобрести себе такой инструмент.

Идеальным решением проблемы является использование самодельного варианта на основе бензопилы, который по себестоимости получается гораздо дешевле, а по функциональности не уступает заводской конструкции. Такую самоделку нельзя использовать в промышленных масштабах на лесопилках, но он отлично подойдет для бытового использования.

Делаем ленточную пилораму

Привет любителям помастерить, сегодня мы рассмотрим, как изготовить ленточную пилораму. Самоделка не сложна в сборке и позволяет с легкостью нарезать бревна на доски. Резка получается ровной и чистой, причем с работой может справиться один человек. Станок не сложный, собрано все из доступных материалов. Конечно, конструкция еще не до конца доработана, но станок уже неплохо работает. Приводится машина в действие двигателем мощностью 2.2 кВт на 1500 оборотов. Если вас заинтересовал проект, предлагаю изучить его более детально! Материалы и инструменты, которые использовал автор:

Список материалов:

— профильные трубы; — листовое железо; — ременная передача; — оси и подшипники; — двигатель 2.2 кВт/1500 об/мин; — болты и гайки; — подшипники для направляющих. Список инструментов: — болгарка; — рулетка; — сварочный аппарат; — дрель. Процесс изготовления пилорамы:

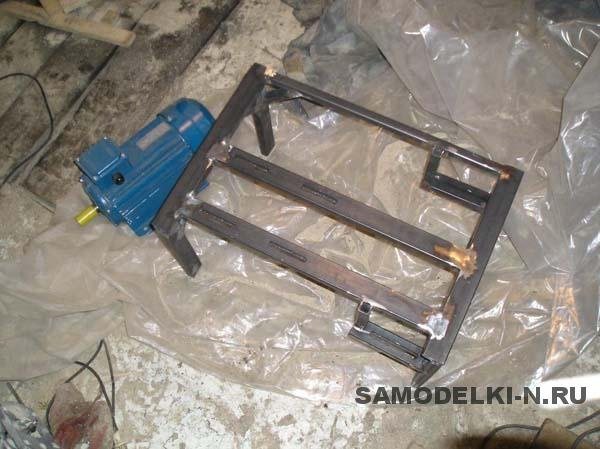

Шаг первый. Рама

Первым делом нужно сварить раму, на которой будут расположены все рабочие узлы машины, в том числе двигатель. Раму автор сварил из профильных труб, использовались размеры 20Х40 мм, а также 20Х20 мм, толщина стенки составляет 1.5 мм. Все надежно свариваем, зачищаем сварные швы, теперь все смотрится красиво и аккуратно.

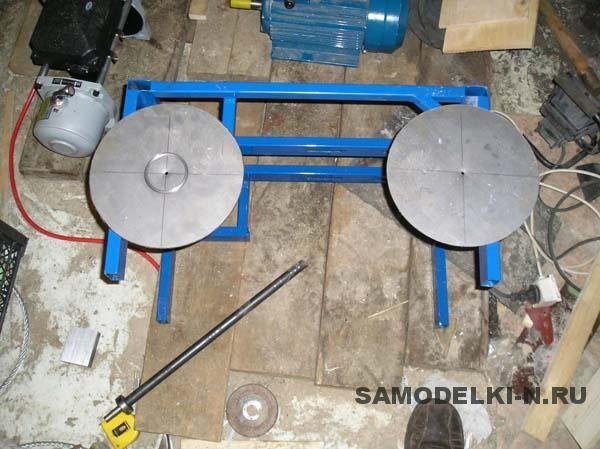

Шаг второй. Колеса Далее нужно изготовить два колеса из железа. Для каждого колеса вырезаем по два круга, большего и меньшего диаметра. В центре кругов сверлим отверстия, а потом при помощи подходящей распорки свариваем диски вместе, чтобы получились колеса. По кругу обвариваем колеса железными пластинами. В итоге должна будет получиться канавка, в которую ложится отрезная лента.

Благодаря бортикам лента не слетает и для станка даже не обязательно наличие упорного подшипника. Конечно же, с подшипником КПД и срок службы машины будет повыше.

Шаг третий. Сборка Устанавливаем двигатель и оси с колесами на подготовленную раму. Двигатель надежно прикручиваем болтами с гайками, а оси должны вращаться на подшипниках. Ведущую ось крепим к раме статично, на нее устанавливаем ведомый шкив и можно устанавливать ремень. Что касается ведомой оси, то она должна иметь возможность отдаляться от двигателя и приближаться, в результате чего натягивается отрезное полотно. У автора на станке регулировка осуществляется при помощи двух резьбовых стержней. Также есть возможность настроить угол ведомого колеса, в итоге пильное полотно можно отрегулировать так, чтобы оно не слетало.

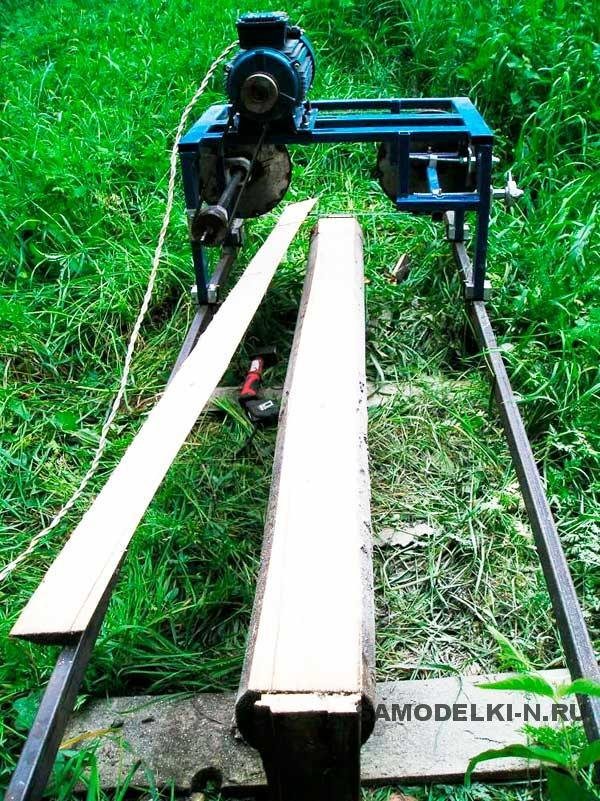

Шаг четвертый. Испытания

Под пилораму делаем рельсы из профильных труб. В качестве колес автор использовал подшипники. Для каждой стойки используется 3 подшипника, это вертикальный подшипник и боковые.

Вот и все, после этого можно устанавливать бревно и приступать к работе. Регулировку бревна по высоте автор решил осуществлять при помощи домкрата, но всю эту систему нужно еще продумать и испытать.

Работает станок отлично, но поначалу у автора слетало полотно, проблема была решена путем регулировки ведомого колеса. Рез получается чистым, получается вполне отличный материал для хозяйских нужд.

Но главный недостаток конструкции в том, что отсутствует защитный кожух, его нужно сделать обязательно, иначе работать таким станком опасно для жизни! На этом проект можно считать успешно завершенным. Надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное, не забывайте делиться с нами своими идеями и самоделками!

Источник

Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Какие бывают пилорамы из бензопилы?

Портативная пилорама, переделанная из бензопилы, внешне выглядит, как тачка на колесиках , которую необходимо двигать руками. Передвигается приспособление по рельсам. Различают два вида конструкции, которые различаются использованием различных видов пил.

1. Вариант на основе цепи применяется для распиливания стволов деревьев на бруски. Недостатком применения такого варианта является множество опилок после работы, что свидетельствует о неэкономном использовании сырья.
2. Ленточные пилы приспособлены для распиливания бревен большого диаметра. Во время эксплуатации такого аппарата следует соблюдать максимальные меры предосторожности, так как радиус вылета опилок довольно большой. Для предотвращения травмирования желательно использовать стружкоотсос с гибким воздуховодом.

Подобные пилы используются в промышленности, а для бытового использования достаточно небольшой пилорамы. Малые габариты являются дополнительным плюсом, так как самоделка будет портативной и не займет много пространства в помещении, а в случае необходимости ее легко можно перетащить в другое место.

Что такое цепная пилорама?

Цепная или как ее еще называют шинная пилорама по принципу функционирования во многом напоминает ленточную, только основой режущего механизма выступает обычная электрическая пила, которая найдется практически у каждого. Она состоит из 2-х различных по мобильности агрегатов:

• подвижной каретки, куда и крепится сама пила;
• неподвижной части, на которую очень точно закрепляется брус или деревянная плита.

Принцип сборки пилорам из бензопил своими руками по чертежам

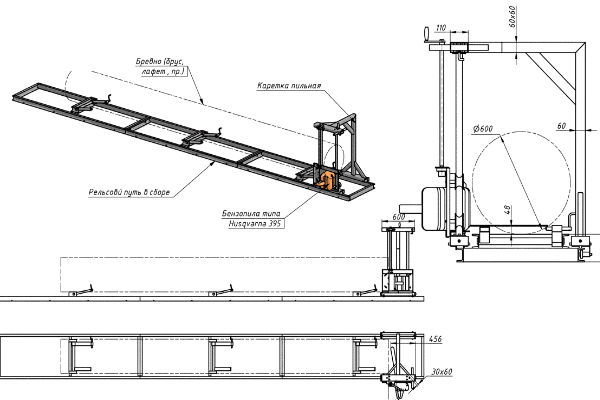

На фото представлен чертеж, где обозначены основные части конструкции

В первую очередь собираем основание, состоящее из двух рельс. Их переворачивают дном вверх и крепят к ним большие уголки. Крепить необходимо параллельно полу, причем желательно удостовериться в параллельности при помощи уровня, чтобы достигнуть большей точности.

Потом необходимо просверлить отверстия диаметром 15 мм. на расстоянии 1 м. друг от друга. К полученным отверстиям крепятся на болтах стяжки.

Инструкция и чертеж самодельной пилорамы

Работы начинаются с оформления основания, каркаса конструкции. Для этого используются уголки и рельсы. Конструктор должен качественно выровнять их по уровню и сварить. Чертеж того, как сделать пилораму из бензопилы вы увидите ниже:

Далее просверливаете отверстия в самом каркасе. Их диаметр должен быть 10-14 мм, а расстояние между каждым отверстием равно 1 метру. В них устанавливаете стяжки, закрепляя болтами.

Следующим шагом будет установка каркаса на стойки, которые произведены из угольников из стали. Не забудьте оставить промежуток около 1 метра, а детали сварите. Если вы планируете работать с большими объемами или бревнами большого диаметра, вам необходимо будет приварить раскосы между стойками, чтобы сделать пилораму более надежной, устойчивой и крепкой.

Далее нужно собрать из уголков тележку и установить на нее режущую часть. Здесь нужно учитывать модель пильного оборудования и длину шины. Уголки 40*40 мм приваривают снизу, на них ставятся ролики с подшипниками и привариваются еще 2 таких же уголка сверху. Очень внимательно проверяйте степень сварености креплений, поскольку ваша конструкция пилорамы должна быть очень прочной.

Советы и рекомендации для создания пилорам из бензопил своими руками

Даже самодельная мини пилорама обладает значительными размерами, поэтому для ее установки нужно пространство. Продумать месторасположение таким образом, чтобы оставалось свободное пространство для работы с бревнами.

Если вы использовали электродвигатель от электропилы, то примите меры безопасности и уберите провода подальше от рабочей зоны. Использование электродвигателя имеет свои достоинства, а именно экономиться топливо и отсутствуют вредные выбросы. А минусом можно считать привязанность к месту, где есть розетки, а также использование проводов и удлинителей.

Конструкция мини пилорамы простая, но все таки необходимо очень аккуратно обращаться с режущим инструментом и его движущимися частями.

Перед тем, как приступить к эксплуатации новой пилорамы, желательно еще раз проконтролировать надежность крепления всех узлов, чтобы предельно уменьшить травматизм.

Выбор бензопилы для домашней пилорамы

Основная деталь установки — цепная пила и к ее выбору нужно отнестись со всей внимательностью. Установить вы можете как новую, только что купленную пилу, так и бывшую в употреблении, типа марки “Урал”. Использовать для создания пилорамы можно не только бензопилу, но и электропилу. Единственное, о чем нужно помнить, вы будете ограничены в движениях из-за длины сетевого кабеля.

Для правильного подбора пилы важно изначально понимать целевое назначение установки. Для полупрофессионального, коммерческого использования отдавайте предпочтение стационарным пилорамам с мощными и производительными пилами. Бытовое применение оборудования позволяет выбрать менее мощную бензопилу, создав своими руками мобильную мини пилораму по чертежам из интернета.

Отзывы владельцев

Максим Петрович:

По долгу службы с деревом вожусь много, но своего производства нет, поэтому приходится самостоятельно выкручиваться в домашних условиях. Решил сделать ручную мини пилораму по чертежам своими руками. Важным условие было то, чтобы она была мобильной и не занимала много места, но выполняла свои функции. Обязательно поставил защиту на шину для безопасности и работа закипела.

Самодельная шинная пилорама из бензопилы своими руками.

Решил сделать самодельную шинную пилораму. У нас сильно не напилиш в лесу, а вот дров выписать можно. Сейчас у нас куб обрезного материала стоит примерно 100$, что довольно дорого.

Вот я и решил сделать простую пилораму из того, что было. Почитал информацию и узнал, что мощность двигателя должна быть не менее 5 кВт, иначе не экономично получается.

Есть у меня бензопила Штиль 180-й, но шина коротковата, купил по дешевке Урал, купил шину штилевскую 45-ку, к ней цепь. Сразу же на месте (на изумление продавца) попросил его переточить цепь на 10 градусов.

Дополнительно приобрел штилевскую звездочку. Рельсы были из кроватного уголка (сваривал два вместе), под бревна была отдельная станина (пришпиливал 20-кой длиной по 0,7 метра к земле) — выдергивало из земли. В этом году попался уголок 2 штуки по 4,5 м. Вот и переделал все по новому.

Конструкция самодельной шинной пилорамы показана на этих фото:

По поводу самоделки, хочу добавить, что для себя, эта пилорама полностью оправдывает сама себя.

Скорость пиления около 2 х см. в секунду (это бревнышко в диаметре 30 см). Обороты большие не даю, зачем пережигать бензин.

Автор самоделки: Сергей.

Самостоятельное изготовление

Чтобы сделать пилораму своими руками, потребуется создать план. Производственный процесс осуществляется самостоятельно, если пилорама будет использоваться нерегулярно и есть определенные материалы (профили из металла, двигатель).

Пилорама из электропилы собственного производства обладает более скромными показателями, чем заводской аналог. Самодельное устройство применяется для производства балок и досок. Предварительно нужно определить:

• длину и диаметр бревен, которые будут обрабатываться;
• производительность агрегата;
• мотор – бензиновый или электрический;
• место установки.

Схема шинной пилорамы.

В качестве двигателя можно приспособить каретку под полупрофессиональную бензопилу. Эксперты утверждают, что бытовые бензопилы и цепные электропилы не подойдут, так как их моторы не предназначены для выполнения подобных действий (отсутствие нужной мощности).

Станина, основание или рама должны быть достаточно устойчивыми и надежными, так как от этого зависит безопасность мастера и качество работы оборудования. Длина рамы определяется с учетом длины древесины, которая будет обрабатываться. Направляющие можно изготовить из труб, уголка, П-образного профиля. Толщина металла подбирается с учетом веса обрабатываемого дерева. Для каретки с пилой потребуется металл в 3-4 мм. Он сможет выдержать вес арматуры и двигателя.

Выбор диска или шины зависит от типа изготавливаемого устройства. Их длина достигает 40-50 см. Уменьшить количество отходов можно, если использовать цепи с небольшой толщиной пропила и специальный вид шин. Угол заточки цепи должен равняться 10°. Специалисты рекомендуют изготавливать устройство для крепления кругляка в виде невысокого стационарного агрегата.

Пошаговая инструкция

Чтобы сделать пилораму для распила с диском, потребуется расположить каретку наверху конструкции. Направляющие, изготовленные из уголка в 50 мм, должны быть длиной в 5 м. Если оборудование будет стационарным, тогда в бетоне и в уголке потребуется просверлить отверстия с шагом в 15 см. Конструкция крепится к полу с помощью дюбелей.

Схема устройства для крепления бревна.

Устройство для крепления бревна можно изготовить из швеллера или П-образного профиля. Края необходимо приварить к уголку. Дополнительно требуется сделать отверстия под болты, чтобы бревно было зафиксировано в профиле. Толщина обрабатываемых бревен не будет превышать 40 см, поэтому от центра профиля отмеривается 10, 15 и 20 см. В этих точках будут расположены отверстия под упоры. Обеспечить более надежную фиксацию можно с помощью установки подвижного фиксатора с зубьями на первом и последнем профилях. Фиксатор изготавливается из металлического листа толщиной в 4 мм. Зубья выпиливаются при помощи болгарки. В профиле и фиксаторе требуется сделать дополнительно отверстия, чтобы последний агрегат легко демонтировался и устанавливался обратно.

Следующий этап предусматривает изготовление каретки. Конструкция должна быть надежной, учитывая трехфазный двигатель мощностью в 3 кВт. Высота изделия должна равняться 1-1,2 м. Необходимо разметить уголок толщиной в 4 мм и длиной в 40 мм. Затем требуется разрезать элементы. Конструкция каретки сварная и требует соединения деталей. На концах ее уголков делают отверстия под колесики.

Далее следует установка двигателя с диском. Желательно, чтобы его высоту можно было регулировать, а устройство могло работать в двух положениях – вертикальном и горизонтальном. Регулировать агрегат по высоте можно с помощью двух труб, которые рекомендуется приваривать к каркасу каретки.

На следующем этапе потребуется 2 сваренных друг с другом швеллера и лист металла толщиной 6 мм. Швеллер крепится к трубам при помощи U-образных хомутов диаметром 10 мм. На его концы понадобится приварить отрезки металла с отверстиями для хомутов, которые должны одновременно плотно сидеть на трубе и при необходимости скользить по ней. Регулировать высоту желательно, используя 2 прута с резьбой. Сверху, в профиле каретки, необходимо сделать отверстия под прутья.

К концам профиля, на котором располагается мотор, с обеих сторон приваривается гайка, в которую необходимо вкрутить прут и приварить звездочку с велосипеда. С двух сторон образуется 2 стержня с резьбой и звездочками. Между ними устанавливаются 2 большие звездочки от велосипеда, которые придется плотно соединить. Во время их вращения двигатель будет подниматься или опускаться.

Схема подключения электромотора пилорамы.

Создав условия для поворота мотора как горизонтально, так и вертикально, можно достичь поворота диска в 2 положения. Каркас собирается исходя из размеров диска и двигателя и приваривается к подвижному профилю. Необходимо прикрепить 2 подшипника, сделать 4 отверстия в листе из стали. Они необходимы для крепления электродвигателя, к которому потребуется приварить 2 металлических прута, ориентируясь на диаметр подшипников. Затем конструкцию прочно крепят к каркасу. С тыльной стороны будет расположена рукоятка с упорами. Защитный кожух мастерят из нержавеющей стали и крепят с помощью саморезов к каркасу с мотором. К закрепленному двигателю с диском подсоединяется панель управления с кнопками «Пуск» и «Стоп».

Важные особенности

Самодельная ленточная пилорама обладает многими преимуществами. Среди них — возможность постоянного совершенствования и доработок, что позволяет более точно «подогнать» её характеристики под растущие требования владельца. Для примера, если изначально вы планировали распускать бревна на доски, возможно, вскоре вам понадобится заняться собственным производством бруса.

Такую конструкцию собирают блочно-модульным методом. Если у вас отсутствует практический опыт и навыки в сооружении сложных механизмов и узлов, начинайте работу с простых чертежей. Вариант с механическим приводом несложно оснастить дополнительными деталями для автоматизации. В их числе:

1. Регулятор толщины реза.
2. Регулятор подачи пилы.
3. Программатор и множество других.

Поэтому вам необходимо разобраться с базовыми инструкциями по составлению чертежей и сборке.

Как уже говорилось выше, сегодня применяется большое количество модификаций пилорам. При выборе подходящего решения, вы должны спросить себя — в какой плоскости планируется ведение реза. Именно такой аспект указывает на размещение рабочей конструкции. Следующий вопрос заключается в выборе однотипного или универсального типа пилорамы. Для примера, если вам приходится проводить обрезку бревен на отдельные сегменты, а не только базовый роспуск лесоматериала на доски, то есть смысл остановиться на универсальном оборудовании. Очень хорошо, если рабочая рама поддерживает переустановку.

Не секрет, что обработанные ленточной пилорамой бревна характеризуются большими габаритами и внушительным весом. К тому же при обработках станину поддают интенсивным нагрузкам, поэтому вы должны уделить особое внимание устойчивости ленточнопильного оборудования. В таком случае вам не придётся переживать о качестве реза и безопасности рабочих.

Изготовить пилораму в домашних условиях своими руками не так сложно, как кажется изначально. Многие сложности возникают у людей уже на следующем этапе — подготовке к эксплуатации. Самая ключевая неприятность заключается в разводке и заточке пилы.

Оборудование для работы и алгоритм сборки

Не секрет, что при сооружении самодельной пилорамы не обойтись без хорошего сварочного оборудования. Болтовые соединения в таком случае бесполезны. Лучше не рисковать, т. к. через какое-то время подобное крепление потеряет прежнюю прочность, разболтается и сделает конструкцию опасной для использования. А подтягивать болты и ежедневно следить за их состоянием — не самая лучшая перспектива.

Что касается алгоритма сборки оборудования, то он остаётся очень простым и понятным. Основные сложности заключаются с подгонкой по размерам составных частей.

Первым делом вы должны осуществить монтаж опорной платформы, по которой будет передвигаться тележка с пиломатериалом. К тому же к рельсам нужно прикрепить раму, где будет установлен рабочий инструмент. Среди ключевых требований — надёжность и выравнивание в горизонтальной плоскости. Где и как крепить её — решать вам. Возможен вариант использования специально оборудованного фундамента, например, столбчатого, или же вариант со стойками, которые вкапываются в грунт.

О предназначении передвижного узла (тележки) уже неоднократно упоминалось. Чтобы обеспечить надёжную фикцию бревна при распиловке, передвижной элемент оснащают «струбциной», которая надёжно зажимает древесину к раме и предотвращает любой риск смещения. Также на тележке должны присутствовать колесики, которые будут обеспечивать подвижность.

Что касается рамы для пилы, то она должна быть оборудована хорошим механизмом регулировки. В противном случае появится сложность в обеспечении возможности изменения положения режущих узлов.

В настоящее время используется ряд инженерных решений, поэтому какое из них выбрать — решать вам. Приводить конкретные примеры без предварительного изучения существующих модификаций нет смысла.

Важный момент — чертежи

Чтобы у Вас получилась надежная и устойчивая конструкция нужно правильно все рассчитать и сделать необходимые чертежи. Они должны быть максимально понятными и изучены, в противоположном случае Вы рискуете потерять время и деньги. Наиболее удобно использовать программы для создания чертежей Автокад, Компас или Визио, кто в каком работал. Если же вы впервые работаете с такими программами, то несомненно легче начинать с Визио или Компас, так как Автокад наиболее сложный.

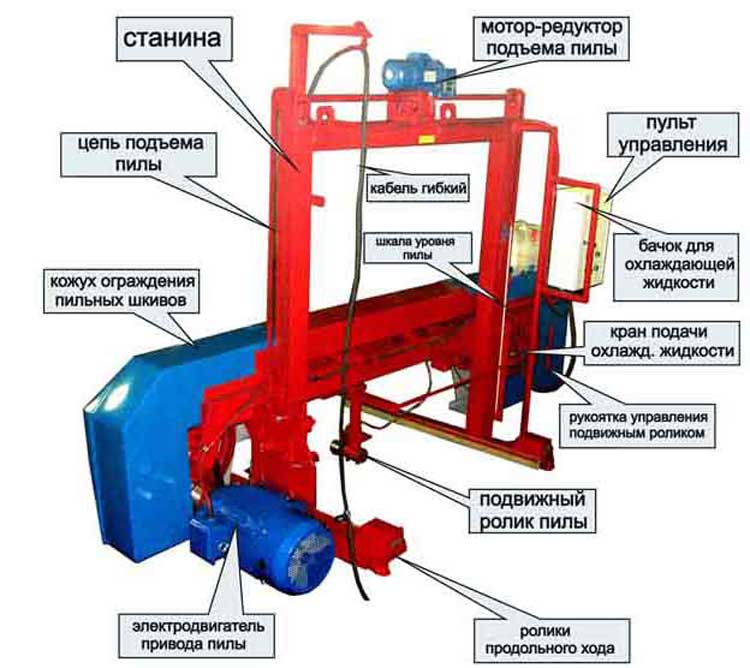

Составляя чертеж, нужно учесть такие составляющие узлы конструкции:

• Рама с парой направляющих (для движения распилочной ленты);
• Винтовой механизм подъема распилочной ленты;
• Узел натяжения (пружинный или гидравлический);
• Шкивы;
• Держатель для ленты;
• Кожух для ограждения колес;
• Двигатель (электрический или бензиновый);
• Клиноремная передача;
• Рельсы (для движения пилы);
• Зажимы для удерживания дерева (эксцентриковые);
• Жидкость для смачивания пилы (обычно используется солярка);
• Упор.

Подготовка к сборке пилорамы

Конечно, в наше время можно приобрести и уже готовые материалы, и промышленную заводскую ленточную пилораму. Но зачастую это связано с большими финансовыми затратами. Выгодней и практичней собрать ленточную пилу по готовым чертежам собственными руками. Это особенно актуально, если есть частный дом или гараж. В этом случае пилорама оправдана в бытовых условиях.

Для сборки собственной пилорамы необходимо иметь чертежи, режущее полотно, некоторые детали и изучить немного теории. На схеме должны быть отражены размеры и используемые материалы.

Выбор размера инструмента

Длина и ширина пилы зависят от соответствующих параметров станка. Для уточнения надо использовать рекомендации и инструкции к станку, а также чертежи ленточной пилы по дереву своими руками.

Общие рекомендации при выборе оптимального варианта:

1. Для продольной резки применяют широкие ленточные пилы, поскольку они обладают максимально ровным пилением.
2. Для тонких заготовок требуются тонкие пилы. Чем толще пила и тоньше деталь, тем больше шансов повредить заготовку.
3. При резке скруглений или фигурном вырезании ширина режущего полотна должна быть меньше радиуса скругления. Ширина современных пил колеблется от 14 до 88 мм. Обычно для большинства работ достаточно 35—40 мм.

Значение разводки зубьев

Шаг зубьев — это расстояние между острыми краями пилы. Для правильного и эффективного использования инструмента нужно придерживаться общих правил:

• При обработке тонкого материала требуется пила, имеющая крупные зубья. При этом шаг зубьев должен быть равномерным.
• Если поверхность резки длинная, то для распила должен подойти постоянный частый шаг.
• Для порезки натуральных или синтетических полотен нужны полотна с переменными зубьями. Такая пила при работе с мягкой структурой не будет забиваться и скорость работы увеличится.

Качество порезки зависит от разводки зубов. Чем разводка качественней, тем меньше уровень вибрации и тем дольше прослужит сама пила:

• Для работы с тонкими материалами или маленькими заготовками подойдет волнистый профиль.
• Стандартный профиль используют при контурной порезке или обработке объемных деталей. Этот профиль имеет попеременное расположение резцов в разные стороны полотна, при этом один сегмент расположен в центре.
• Зубцы, расположенные попарно в обе стороны, образуют переменный профиль. Он отличается пониженной нагрузкой на режущий край. Сам агрегат стоит дороже, но зато более прочный.

Перед приобретением конкретной пилы надо узнать существует ли возможность повторной заточки и сколько циклов может выдержать материал полотна.

В соответствии с материалом существует следующая классификация полотен:

1. Биметаллические. Для работы с нержавейкой или прочными сплавами. Лента обладает повышенной прочностью.
2. Алмазные. Это обработка каменного материала, различных минералов. Алмаз, кварц, мрамор.
3. Твердосплавные. Резка труднообрабатываемых сплавов.
4. Лента из инструментальной стали. Отличный выбор при порезке простых материалов. Этот вид полотен чаще всего используют в маленьких мастерских или домашних условиях.

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

Каждая такая разновидность деревообрабатывающего оборудования имеет свои определенные преимущества и недостатки. Благодаря их относительно простой конструкции можно с легкостью выполнить пилораму самостоятельно, существенно сократив свои расходы на приобретение необходимой техники.

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

Пилорама ленточного типа

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

• Шкивы.
• Швеллер.
• Металлические уголки.
• Трубы с различным диаметром и размером.
• Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

Шинные пилорамы

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

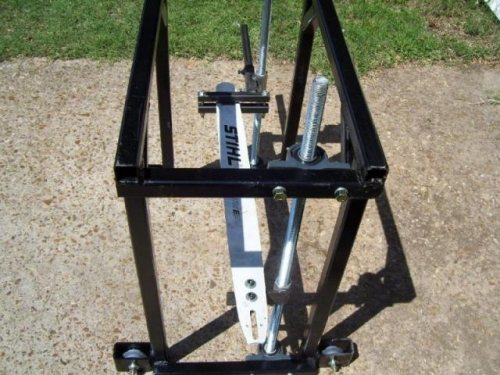

Самодельные шинные пилорамы изготавливаются с помощью полотна от бензопилы, использование которого несколько упростит конструкцию техники, снижая расходы на ее обустройство. Основой конструкции является металлическая ферма, высота которой обычно не превышает 1 метра. Бензопила по металлическому основанию передвигается на небольшой мобильной тележке.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Что понадобится для создания ленточки

Расчет всех материалов проводится только после того, как сделаны все чертежи и замеры. На конструкцию нужно собрать:

1. Новые или старые, но в хорошем состоянии, шкивы;
2. Рельсы. Их можно сделать самостоятельно. Только вот расположить их надо ребром вверх, так колесики будут служить дольше;
3. Профильные трубы (для шпал);
4. Швеллер.

Чтобы работать с вышеперечисленными материалами, нам понадобятся специальные инструменты:

• Сварка;
• Фрезерный станок;
• Электрическая дрель (можно использовать любую, но эта самая удобная);
• Болгарка;
• Пассатижи;
• Молоток;
• Отвертки и набор гаечных ключей;
• Болты и гайки;
• Струбцина;
• Приспособления для замера: линейки, рулетки, угольники и т.п.;
• Ножовка.

Устройство дисковой пилорамы на базе электропилы

Конструктив любой самодельной пилорамы на основе электропилы подразумевает наличие:

• рамного элемента – несущая деталь, которая соединяет воедино все другие запчасти;

• моторной части – желательно остановиться на трехфазных модификациях электропил: бытовые модели, питающиеся от сети с напряжением 220 В, могут оказать маломощными;
• режущей гарнитуры – диск инсталлируется в одной из плоскостей – горизонтальной или вертикальной;
• несущего узла – для бытовых задач сгодится обычный верстак или стол, по которым бревна будут подаваться руками. Для более сложных конструкцию дополняют мобильной кареткой;
• регулировочного механизма – контролирует электросхему самоделки, запускает и выключает мотор. Чаще всего располагается на раме.

Как работает

Чтобы понять собственно, что предстоит делать, нужно знать принцип работы ленточки. Его можно сравнить с очень простым примером, при помощи катушек и ниток.

Работа пилорамы похожа на вращение двух катушек, с натянутой между ними нитью. Нить здесь играет роль пилы, а расстояние между катушками является максимальным размером распиливаемого материала.

Как работает пилорама? Нужного диаметра бревно неподвижно закрепляется на платформе, а мобильная тележка своими движениями пилит заготовку. При этом пила закреплена в положении горизонтально.

Ленточные пилы для заточки.

Как и в любом направлении станок нужно подготовить для начала работы: заточить пилу и развести зубья.

В чем преимущества пилорамы созданой своими руками? А в том что делается она под конкретные условия и ее создатель знает механизм от А до Я, что ему позволяет с легкостью ее модернизировать. Итак можно перед созданием нужно для себя решить следующее:

1. Будет это передвижная или стационарная пилорама;
2. Размеры и диаметры распиливаемых бревен.

Каждый должен знать

Есть еще такой вариант, как пилорама ленточная бензиновая. Своими руками её сделать еще проще. В этом случае в качестве мотора, приводящего режущий инструмент во вращение, будет выступать двигатель бензопилы, жестко закрепленный на станину. Функции ленты выполняет полотно бензиновой пилы. В целом же конструкция такой пилы предельно простая, но при этом достаточно функциональная.

Удобно работать с подобной техникой еще и из-за продуманного механизма крепления. Он состоит из труб с внутренним диаметром 35-40 мм в которые вставляются подвижные штанги. Сверху монтируются прижимы (из уголка 40х40) и кулачковые зажимы.

Виды ленточных полотен

Необходим грамотный подход к выбору оборудования для распилочных работ. Чтобы при эксплуатации не возникало проблем, надо правильно учитывать технические характеристики, допустимую область применения, возможности инструмента. Не последнюю роль играют параметры зубцов, размер полотна и качество заточки режущей кромки.

Разнообразие пил может смутить даже опытного мастера. В зависимости от того, что они обрабатывают, их принято разделять на типы. Это может быть:

1. Обработка дерева.
2. Резка камня.
3. Работы по металлу.
4. Распилка синтетического материала.

При работе с металлом или камнем нужно использовать инструмент, в котором присутствуют сверхпрочные сплавы. Иначе возможны случаи поломки, брак при обработке деталей или разрыв режущего полотна. Прежде чем самостоятельно собирать или приобретать подобное оборудование, нужно определиться с основными рабочими задачами и оценить объем предстоящих работ.

Если необходимо выполнить значительный объем работ различной направленности, связанный с использованием дерева, досок, тогда придется применить распиливание. Для этого понадобятся как бревна, так и инструмент для обработки — пилорама.

Сложности в производстве

1. Монтаж. Осуществляя монтаж конструкции, мастеру придется использовать различные инструменты, от сварки до фрезерного станка.
2. Устойчивость. В связи с тем, что конструкция будет поддаваться большим динамическим нагрузкам (до 1000 кг, примерно столько может весить большое и толстое бревно), она должна быть более чем устойчивой.
3. Ежедневная подготовка к работе. Каждый раз перед работой нужно затачивать пилу и проводить разводку рабочей части.
4. Безопасность. Как и при работе с любой сложной установкой, должны быть соблюдены правила безопасности. Если ленточка электрическая — необходимо вывести заземление.

С чего следует начинать работы?

Из всего разнообразия моделей, следует изготовить для себя ту, чертежи которой вам будут понятны и просты. Их следует тщательно проштудировать, понять и только тогда начинать собирать.

Иначе, велик риск, что будет потрачено время, нервы и деньги, а результат окажется нулевым.

Видео:

Чертежи создания ленточной пилорамы и самостоятельный процесс ее изготовления – две вещи, которые разделить нельзя.

В нашей статье мы приводим пример готовых расчетов, которые можно использовать точно или внести свои корректировки. Для подробной информации прилагается видео по теме.

Принцип действия устройства

Рабочий цикл выглядит примерно следующим образом:

• Подготовка заготовки. На этом этапе бревна обрезают и придают им одинаковую форму.
• Обработка заготовки. Оператор настраивает оборудование. Если есть автоматика, то выставляются необходимые параметры, все остальное делает пилорама.
• Заключительный этап. Данной стадии может не быть, что зависит от наличия погрешностей. Если таковые на обработанных бревнах обнаружились, то их устраняет оператор.

В общем и целом принцип действия устройства основан на том, что в процессе обработки заготовка находится в неподвижном состоянии и разрезается подвижной лентой. Она движется в горизонтальном направлении и установлена на ведущем и ведомых шкивах. Для обеспечения прямолинейности реза крайне важно соблюдать натяжение ленты. Бревно же фиксируется между направляющими с помощью специальной опоры. Оборудование предусматривает наличие электронной линейки или гидравлики, что нужно для получения заготовки определенной толщины. Основные ручные работы: укладка бревна, переворот и его зажим.

Что можно сделать из электропилы

Поскольку для распиловки бревен на бруски и доски всегда нужны режущая оснастка, в заводских пилорамах применяют реечные (ленточные) и дисковые пилы. Естественно, для строительства небольшого дома или изготовления нескольких кубов досок нецелесообразно и дорого приобретать такой станок. Лучшей альтернативой ему может стать самодельная конструкция на основе цепной электропилы.

Ее потенциала вполне хватит для удовлетворения небольших потребностей частных застройщиков, да и просто обычных домашних мастеров, которым не по карману готовый пиломатериал. Электропила здесь выступает основным устройством, сочетающим в себе универсальную механическую подачу режущего инструмента, электропривод. Цепная пилорама наилучшим образом, в отличие от дисковой пилы, подходит для продольной раскряжёвки и распиловки бревен, так как имеет:

• грубый рез, достаточный для эффективного выброса опила;
• емко скомпонованную электромеханическую подачу режущего инструмента (цепи);
• относительно низкую стоимость.

Общие характеристики

Не секрет, что древесина является одним из самых популярных материалов в частном строительстве. Несмотря на стремительное расширение ассортимента таких товаров и появление дешевой альтернативы, дерево по-прежнему пользуется спросом и не имеет аналогов. И хоть приобретение хорошего материала в гипермаркете не считается сложностью, ведь решения в виде досок, бруса или реек доступны в каждом торговом центре стройматериалов, возможность изготовить подобную продукцию в домашних условиях выглядит гораздо привлекательнее.

Это не странно, ведь в таком случае вы лишаете себя многих затрат, и единственное, что требуется купить, — деловой лес. А ведь обрезочный пиломатериал стоит очень дорого. Естественно, покупать собственную лесопилку, чтобы подправить ремонт или отремонтировать крышу, неразумно. Если же вы намерены построить какое-нибудь сооружение на чистом участке, то здесь пилорама может стать очень полезным решением. А если ещё попытаться изготовить её самостоятельно, это сделает затраты минимальными.

Сегодня применяется несколько ключевых модификаций подобного оборудования. Однако если вы намерены сделать самодельную пилораму, то, скорее всего, необходимо будет выбрать между двумя основными видами:

1. вариант с фиксированным размещением пилы,
2. вариант с тележкой, где фиксируется заготовка.

Именно она и перемещается по рельсам в процессе работы. Любые другие разновидности являются модернизированными версиями, которые существенно упрощают задачу и обеспечивают максимальное качество работы. Для примера можно взять мобильную пилу.

Размеры конструкции зависят от места размещения. Не секрет, что на всех участках (придомовых, дачных и т. д. ) присутствует своя характерная планировка, поэтому к выбору оптимальных размеров станка нужно подходить с особой тщательностью. Любые доступные в сети чертежи (соответствующая литература, интернет-ресурсы и другие источники информации) выполняют роль «ориентиров» — в плане отдельного комплектующего, параметров и других свойств. Самодельную пилораму делают таким образом, чтобы с ней было удобно работать в конкретном месте при конкретных условиях. В большинстве случаев подобные решения эксплуатируются для роспуска бревен и обрезки досок.

Что нужно учесть, чтобы дисковая самодельная пилорама стала безопаснее?

Дисковые пилорамы на основе электропилы – крайне опасные изобретения. Оперируя ножевым полотном с острыми зубьями они составляют потенциальную угрозу жизни работающего и окружающих людей. Чтобы снизить вероятность несчастных случаев и травм, нельзя пренебрегать:

• установкой защитного кожуха, прикрывающего движущуюся пильную часть;
• дооснасткой рабочей плоскости металлическим защитным экраном, который станет преградой при возможном раздроблении ножа;
• своевременной очисткой рабочего места и удалением отходов – стружек, мелких сучков и опилок.
