Как выбрать диаметр трубы для водоснабжения в частном доме

Какого диаметра трубы использовать для водопровода Цифры и подробный обзор

Какого диаметра трубы использовать для водопровода, зависит от множества факторов, хорошо известных сантехникам-монтажникам. Поэтому если вы строите дом с нуля, не поскупитесь и оплатите услуги профессионала – переоборудование впоследствии обойдется гораздо дороже. Да и нормальная атмосфера в доме может быть сильно поколеблена проблемами с водой. А вот если у вас в планах замена существующей внутриквартирной водопроводной системы, с диаметром труб можно определиться и самостоятельно – прокладывать подвод воды не нужно, основной стояк смонтирован, так что слишком сложных раздумий не предвидится.

Просто нужно помнить основные моменты. В общем, если, как говорил известный поэт-классик, вы хотите, чтобы ваш водопровод был сродни по качеству и предполагаемому ресурсу службы «сработанному еще рабами Рима», то следует учесть определенные особенности и нюансы.

Еще один нюанс: диаметр труб всегда дается в дюймах. Для нас эта единица измерения непривычна, а некоторые производители и многие строительные магазины дают размеры и в миллиметрах. Однако для облегчения ориентирования предлагаем переводную таблицу для самых распространенных размеров. Первые два диаметра – это трубы, которые подводят воду к сантехническим приборам, в том числе и кранам, последние – размеры труб, наиболее используемых в стояках.

Количество поворотов и переходов

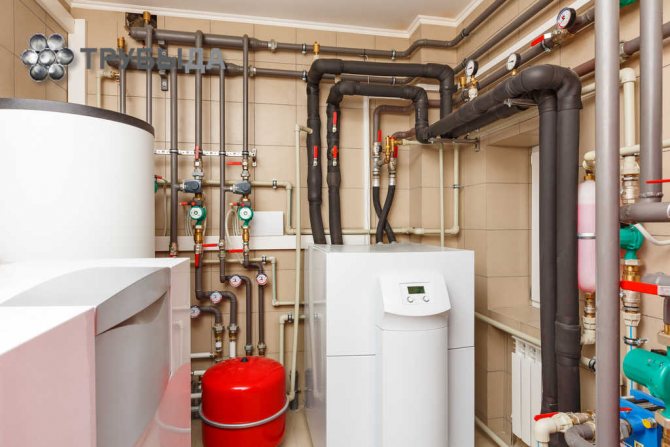

Виды водоснабжения в частном доме

Существует 2 варианта водоснабжения в частном доме:

1. Подключение к центральной системе. В этом случае, хозяину нужно вызвать специалистов, которые подведут воду к дому. Ему останется только сделать разводку по дому.
2. Автономный вариант. В этом случае, придется вложить большое количество средств, чтобы сделать колодец или пробурить скважину. Однако, несмотря на высокие затраты на установку, не нужно каждый месяц платить за воду, такое водоснабжение не зависит от внешних факторов. Если скважина попала в чистый источник, гарантирована чистая вода.

Для водоподведения, нужно получить соответствующие разрешения.

Водоснабжение частного дома своими руками

Преимущества и недостатки металла

Все варианты труб из этого материала отличаются высокой прочностью. Поэтому их можно выбрать, правильно подобрав диаметр, для установки водопровода в частном жилье или в квартире на особо сложных участках. Они отлично переносят как внутренние, так и внешние нагрузки.

Если используется медь или нержавейка, то конструкция, сделанная из них, прослужит очень долго. Но есть и кое-какие минусы, к примеру:

1. Большой вес.
2. Подверженность коррозии.
3. Высокая цена.
4. Сложность сборки.

Поэтому такие трубы крайне редко используются для водопровода квартир, разумнее их использование на промышленных предприятиях. Особенно там, где требуется большой диаметр.

Сцепление труб осуществляется двумя способами: разборным и неразборным. При разборной сборке сцепление всех отрезков трубы между собой осуществляется посредством резьбовых фитингов и других стыковочных элементов. Для такой работы потребуются гаечные ключи. Но сам процесс достаточно длительный и сложный. При неразборном монтаже используется сварка, особенно если стояк имеет большой диаметр. Процесс значительно проще, описанного выше, но требует наличие специализированных инструментов и опыта. А какие методы использовать, решать только владельцам жилья.

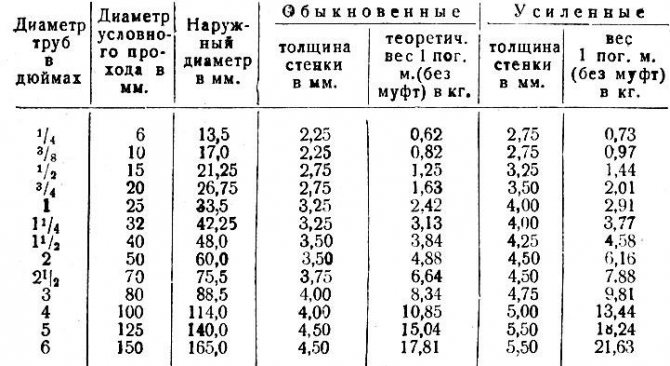

ГОСТ 3262-75

Стальная водопроводная труба изготовляется в соответствии с ГОСТом 3262-75. В соответствии к этому нормативному документу определяют условный проход и толщину стенок у данной продукции.

Ее могут оснащать накатанной или цилиндрической резьбой. Также они могут быть и без резьбы. Трубопрокатный сортамент, изготовленный по ГОСТ 3262-75, ставят не только в водопроводную сеть, но и в газоподводящуюю.

Кроме этого они нашли свое применение при изготовлении различных конструкций на спортивных площадках. Это турники, опорные конструкции и многое другое.

Видео

Выбираем трубы

Лучше всего действовать по определенной схеме. Сначала надо составить список желаемых характеристик труб, а затем уже приступать к выбору.

В списке мы оцениваем:

• давление внутри системы;
• тип водоснабжения;
• рекомендуемый диаметр;
• желаемую стоимость.

Не лишним будет добавить несколько дополнительных параметров, как то: общий объем системы водоснабжения, тип разводки, носителя и т.д.

Разберем список по очереди. Что нужно знать в первую очередь – какое давление предполагается внутри будущего трубопровода.

Чем выше давление, тем прочнее берут трубы. Давление также может зависеть от типа системы водоснабжения. В трубах горячего водоснабжения оно, как правило, намного выше.

Давление напрямую влияет на выбор труб, так как разные уровни давления отвечают разным типам изделий.

Старайтесь выбрать самый идеальный вариант. Нельзя брать трубы, у которых номинальное давление меньше рабочего. С большой вероятностью их прорвет. Сильно перебарщивать с прочностью тоже нет нужды. Чем прочнее изделие, тем выше его стоимость. А вы вряд ли захотите переплачивать без лишней нужды.

Диаметр тоже имеет кое-какое влияние. Однако определить один единственный рабочий диаметр труб нельзя. По меньшей мере, надо брать трубы с тремя разными размерами . Большой диаметр для стояков, средний для базовых веток и самый мелкий для побочных отводов, а также прямого подключения сантехники.

Если подразумевается классическая коллекторная разводка, то количество типоразмеров сокращают до двух или даже одного. Об этом подробнее расскажем в разделе про разводку.

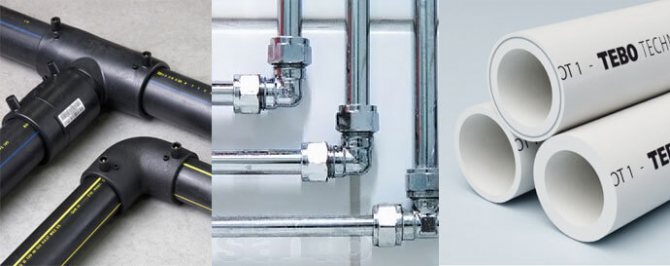

Популярные материалы

Лучше доверять проверенным материалам, поэтому мы рекомендуем вам обратить внимание на современные полимерные трубные изделия. Пластик в наше время для квартирных систем водоснабжения подходит наилучшим образом

Вот список его достоинств:

Пластик в наше время для квартирных систем водоснабжения подходит наилучшим образом. Вот список его достоинств:

• низкая стоимость;
• возможность подобрать любой диаметр;
• устойчивость к коррозии;
• долговечность;
• простота в монтаже;
• практичность;
• функциональность;
• большой выбор продукции.

Есть и неочевидный плюсы. Например, с пластиковыми изделиями можно сильно сэкономить не только за счет их низкой цены, но и за счет возможности легкого комбинирования самых разнообразных изделий.

Вспомните, что являет собой обычная стальная разводка труб. Это трубопровод, целиком состоящий из стальных отрезков труб единого образца . Уровень давления, температура рабочей среды, тип системы – все это редко имеет значение, когда мы имеем дело со сталью.

Разницы между частями трубопровода либо нет вовсе, либо она будет совершенно незначительна. Единственный важный параметр – диаметр. Диаметр в металлических трубах влияет на все, в том числе на их стоимость.

Выбираем тип разводки

Существует два основных способа, по которым планируется разводка внутри квартиры. Бывает разводка:

• последовательная;
• коллекторная.

Последовательная или тройниковая разводка – классический вариант. Подразумевает, подключение по последовательной схеме от единственного стояка.

От стояка ведется труба в одну или несколько комнат, в нужных местах в нее врезается тройник и ведется дополнительная ветка в соседнюю комнату. Из этой ветки делают отводы под каждый сантехнический прибор.

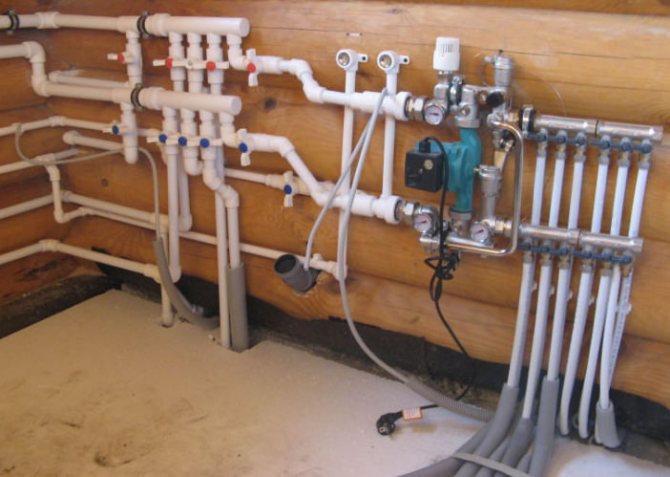

Коллекторная разводка – подключение всех труб к единственному узлу. От него отходит несколько веток, как правило, не меньше 10. Каждая ветка подключена к какому-то своему прибору.

Какой вариант лучше? Сложной сказать. Коллекторная разводка обходится дороже, но только в том случае, если снабжать надо несколько комнат. Зато она мобильнее. Давление по трубопроводу распространяется равномернее. Если одну трубу прорвет или забьет – не беда, ведь каждая ветка изолирована и выполняет отдельные функции.

Гидравлический расчет

Чтобы определить наиболее экономичные сечения водопровода, проводят гидравлический расчет. Должно выполняться условие обеспечения требуемого расхода воды, сохранения давления и минимальных потерь напора. Учитываются:

• расчетное направление движения воды;
• расход согласно нормам водопотребления;
• характеристики водоразборной арматуры и количество точек;
• коэффициент перенаселенности жилья;
• потери напора из-за трения по всей длине трубы.

По результатам расчета подбирают диаметр водопроводных труб исходя из таблицы размеров и сортамента изделий.

Для определения потерь напора используют таблицы Шевелева или онлайн-программы.

В таблицах для гидравлического расчета стальных, чугунных, асбестоцементных, пластиковых и стеклянных водопроводных труб содержатся готовые показатели в зависимости от диаметра, материала, длины линии, давления в сети. Потери определяют на каждом участке и суммируют. По найденному значению определяют требуемый расход и мощность насоса.

Пример гидравлического расчета по таблицам Шевелева

Водопроводная система — сложная инженерная коммуникация. Важно выбрать трубы с учетом их технических, правильно выполнить монтаж.

Трубы из полипропилена

Этот материал является лидером по количеству применений. Также как и трубы для горячей воды из металлопластика может работать при температуре энергоносителя до 95 градусов и выдерживать кратковременные повышения до 115 градусов.

К недостаткам стоит отнести значительный коэффициент теплового расширения.

Монтаж труб требует серьезно отнестись к их креплению, в противном случае, может наблюдаться существенная деформация. Несколько уменьшается данный недостаток в полипропиленовых трубах, армированных алюминием.

К достоинствам следует отнести невысокую стоимость, надежность соединений, которые осуществляются методом низкотемпературной пайки (сварки). Сделать систему будет по силам даже начинающему монтажнику. Данные трубы будут вполне уместны при необходимости спрятать разводку за облицовку или при прокладке в штробе.

Новинка — сшитый полиэтилен

К недостаткам труб из сшитого полиэтилена стоит отнести их значительную стоимость, бюджетным такой материал не назовешь даже при большом желании.

Особенности выбора диаметра труб

Правильный подбор необходимых параметров трубы сделать может только человек, профессионально занимающийся монтажом систем отопления и водоснабжения. Диаметр пластиковых труб для трубопровода горячей воды должен выбираться на основе множества факторов.

Большое значение имеет необходимый расход воды, протяженность линии, коэффициент сопротивления труб, ряд других показателей. Поэтому расчет системы все-таки лучше доверить специалисту.

Наиболее часто для внутриквартирной разводки применяют полудюймовую трубу, для монтажа стояков системы горячего водоснабжения применяют трубу на три четверти, в некоторых случаях (значительный расход воды) диаметр может быть увеличен до одного дюйма.

https://youtube.com/watch?v=qDpbNK19Y1g

Разнообразие материалов позволяет подобрать трубу, подходящую для различных условий. Качество пластика уже позволяет не думать о нем как о материале, который легко плавиться. В условиях стандартных линий горячего водоснабжения не создаются критичные температуры, поэтому смело можете применять пластиковые трубы для устройства таких систем, их надежность уже проверена годами эксплуатации.

Полипропиленовые

Этот тип изделия отличается повышенной прочностью и долговечностью. Трубы из полипропилена, используемые для горячего водоснабжения, уверенно прослужат 25 и более лет, а для холодного — свыше 50. Материал очень легкий, что положительно сказывается на удобстве монтажа и транспортировке.

Важным положительным свойством является неизменность характеристик полипропиленадаже при резком колебании температур и замерзании воды.

При монтаже полипропиленового водопровода в местах изгиба используют фитинги. Ввиду повышенной жесткости материала сгибание его обычным способом недопустимо.

Основные габаритные параметры

У каждой трубы водопроводной есть диаметр и прочие индивидуальные габариты:

• внутреннее расстояние между стенками;
• величина обусловленного прохода;
• номинальный диаметр;
• внешняя толщина;
• толщина стенки.

От этих величин зависит пропускная способность и рентабельность всей системы водопровода. При его проектировке, монтаже и ремонте необходимо быть особо внимательным к соблюдению данных размеров. Расхождение в 1 мм на одном соединении может привести к выходу из строя всей конструкции.

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Обратите внимание! Составленный план лучше сохранить. Для обслуживания системы и установки новых коммуникаций он может пригодиться. Например, для врезки дополнительного крана.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

• ножницы для резки;
• шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
• сварочный аппарат с температурой до 260 °C;
• штроборез либо болгарка для вырезания полости в стене;
• зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

1. Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
2. Перфоратором или зубилом удаляется бетон между прорезями.
3. Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
4. Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
5. Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Статья по теме: Как крепить сэндвич панели к стене

Обратите внимание! Перед началом штробирования, если на стене присутствует отделка, ее требуется удалить. Сделать канал в плитке или дереве, не испортив их, не получится, зато наличие отделки может значительно осложнить работу.

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

Традиционное решение

С тех пор, как люди начали использовать напорные водопроводы и специальные насосы, предназначенные для увеличения давления потока, до сегодняшнего дня стальные изделия не потеряли своей популярности, несмотря на обилие других более современных материалов.

В настоящее время в каждом супермаркете строительных материалов металлические водопроводные трубы занимают значительную часть стеллажей. Очевидно, что такая популярность связана с достоинствами этих изделий, с которыми не могут конкурировать трубы из других материалов.
