Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

Среди всего многообразия современных твердотопливных котлов особое место занимают пеллетные горелки. Главным их преимуществом является возможность работы в полностью автономном режиме на протяжении длительного времени. В отличие от дровяных и угольных агрегатов, подача топлива в камеру сгорания происходит в автоматическом режиме, а поддержание заданного температурного режима осуществляется с помощью электронного блока управления.

Пеллетная горелка своими руками

Производительность и КПД пеллетного котла зависит, прежде всего, от эффективности работы горелочного устройства, именно этот модуль обеспечивает равномерное сгорание топлива нагрев теплоносителя до заданной температуры. В статье будут проанализированы устройство и принцип работы пеллетных модулей и приведены рекомендации по самостоятельному изготовлению этого агрегата.

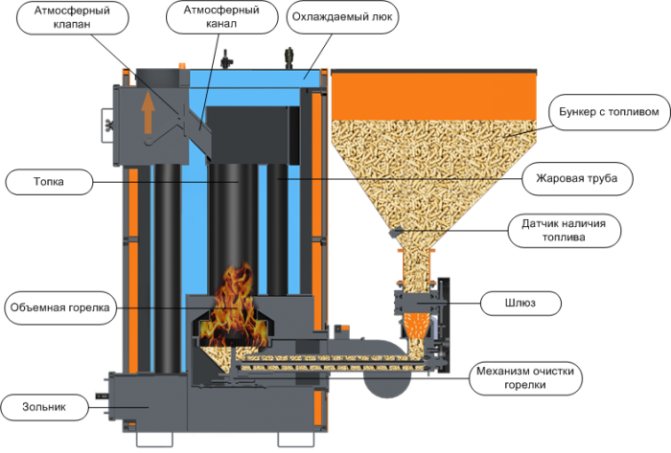

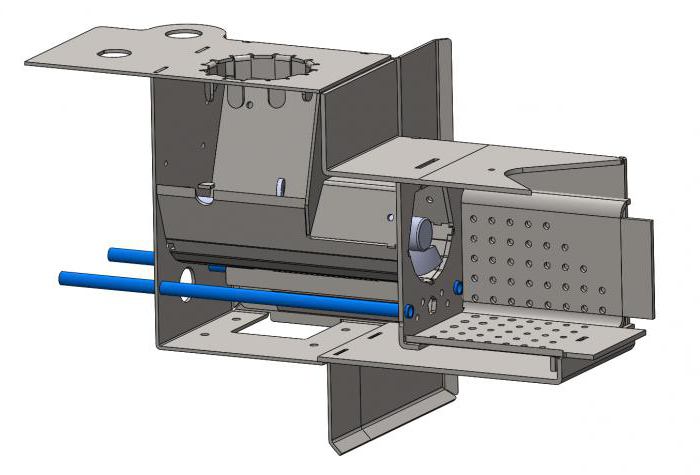

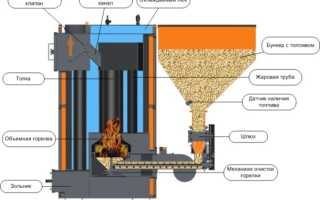

Устройство и принцип действия пеллетной горелки

Большинство пеллетных горелок предусматривает наличие следующих модулей:

• Шнекового конвейера, посредством которого осуществляется подача гранулированного топлива в камеру сгорания;
• Приводного электродвигателя;
• Электронным контроллером, отслеживающим параметры сгорания топлива и обеспечивающим внесение своевременных корректив в работу устройства;
• Специального датчика, контролирующего количество кислорода в отработанных газах;
• Гофрированного рукава, позволяющего предотвратить возгорание пеллет в бункере при возникновении обратной тяги;
• Камеры сгорания со встроенной колосниковой решеткой;
• Нагнетающего вентилятора, обеспечивающего подачу воздуха, необходимого для эффективного сжигания пеллет. Количество подаваемого в камеру сгорания воздуха зависит от частоты вращения вентилятора и регулируется автоматикой в зависимости от выбранного температурного режима;
• Электрического ТЭНа, обеспечивающего автоматический розжиг гранул в камере сгорания.

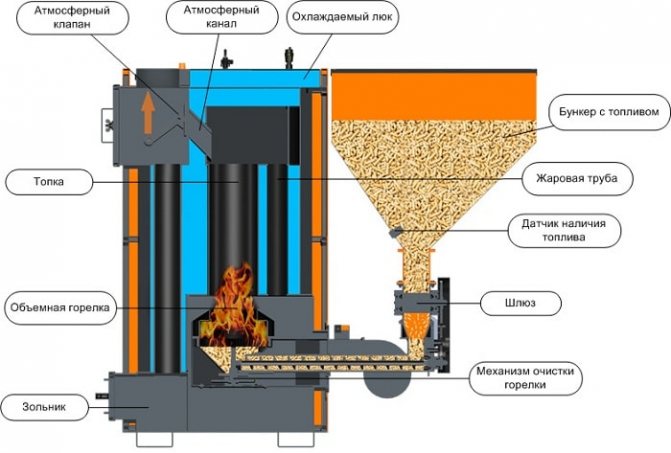

Принцип работы пеллетной горелки

Из внешнего бункера гранулы попадают в загрузочное окно шнекового транспортера, который доставляет пеллеты в камеру сгорания горелки. Интенсивность горения зависит от количества поступающего в камеру сгорания топлива, непосредственно связанного с частотой вращения вала приводного электродвигателя. Необходимая для обеспечения заданного температурного режима частота вращения двигателя регулируется электронным контроллером.

Не менее важным фактором для обеспечения стабильности процесса горения и полного сжигания топлива является наличие в камере сгорания достаточного количества кислорода. В пеллетных модулях подача воздуха в камеру сгорания осуществляется с помощью специального вентилятора, также управляемого электронным контроллером.

Схема регулировки температуры теплоносителя выглядит следующим образом:

1. Из бункера, с помощью шнекового транспортера пеллеты поступают в камеру сгорания. Одновременно с этим, включается вентилятор, обеспечивающий подачу воздуха.
2. По сигналу контроллера происходит воспламенение гранул с помощью электрического ТЭНа;
3. Как только температура теплоносителя достигает заданного значения, термодатчик передает соответствующий сигнал электронному блоку управления, который переводит устройство в ждущий режим;
4. В случае снижения температуры теплоносителя ниже запрограммированного значения, датчик температуры снова подает сигнал на электронный контроллер. Автоматический блок управления включает вентилятор, обеспечивая тем самым дополнительный приток кислорода в камеру сгорания. Избыток кислорода приводит к увеличению интенсивности процесса горения и теплоноситель вновь разогревается до заданной температуры.
5. Если в ждущем режиме произошло затухание гранул, АСУ подает соответствующий сигнал на электрический ТЭН, обеспечивающий автоматический розжиг.

Использование пеллет

В местностях, где нет централизованного подвода газа, пеллеты являются максимально эффективным и сравнительно недорогим топливом. При сгорании 1 кг пеллет выделяется тепловая энергия, которая равна той, что будет произведена после сгорания половины литра дизельного топлива. Общая отдаваемая мощность 5 кВт/ч. Для обогрева одноэтажного дома в местности, где зимы не слишком суровые будет уходить примерно 50 кг пеллет в сутки. Преимущество состоит в том, что засыпать их можно раз в несколько суток в зависимости от модели котла. Пеллеты помещаются в специальный бункер, из которого автоматически подаются в горелку. Обслуживать самодельную пеллетную горелку придется два раза в неделю.

Одним из недостатков использования пеллет и пеллетных горелок является возможность обратной тяги. В этом случае огонь может вырываться в бункер. Последствия такого процесса будут не самые приятные, ведь это будет хороший пожар. Вторым нюансом, которые требует особого внимания в отношении пеллетной горелки – количество и интенсивность подачи воздуха. Пеллеты довольно легкие, поэтому излишний поток может их попросту сдуть с устройства, и они останутся несгоревшими. При меньшей подаче воздуха пеллеты также не сгорают полностью, что приводит к необходимости чистки горелки. Чтобы весь процесс горения пеллет был правильным, он должен иметь определенную последовательность.

Для розжига необходимо применять специальную зажигалку, которая представляет собой керамический стержень. Она не воздействует прямым огнем на пеллеты, а разогревается до температуры свыше тысячи градусов. Такой подход необходим, чтобы при розжиге пеллет, пламя не ушло в бункер с топливом. Следующим шагом подается требуемое количество воздуха, которое необходимо для того, чтобы факел горения был ровным и стабильным. Далее идет выход на рабочий режим. Это происходит за счет большего количества воздуха, который подается в пеллетную горелку. При этом важным фактором является огонь без дыма. Остановка происходит за счет полного прекращения подачи воздуха в пеллетную горелку.

Как составить чертеж пеллетной горелки

Прежде чем приступить к разработке чертежей, необходимо тщательно изучить существующие конструкции. Это позволит правильно подобрать материал и избежать ошибок при проектировании.

Наличие чертежей существенно упрощает процесс изготовления агрегата. Комплект чертежей пеллетной горелки должен включать в себя деталировку основных узлов и сборочный чертеж агрегата, на котором обязательно обозначаются:

1. Камера сгорания;
2. Емкость для загрузки пеллет;
3. Шнековый транспортер;
4. Нагнетающий вентилятор.

При индивидуальном использовании, элементы конструкции могут отображаться схематично, без проработки конкретных деталей, однако габаритные и присоединительные размеры должны быть указаны с максимальной точностью. Чертежи отдельных деталей должны содержать исчерпывающую информацию о конфигурации и используемом материале.

В зависимости от выбранного типа чертежи агрегата могут иметь ряд существенных отличий.

Установка котла

После того как все узлы соединены в единое целое, начинается монтаж котла. Для этого предусматривается специальное помещение.

Располагается печь на полу, сделанном из негорючего материала. Это может быть бетон или керамическая плитка. Поверхность выравнивается по уровню. Расстояние до ближайшей стены выдерживается не менее 100 см. Это необходимо еще и для того, чтобы была возможность проводить ремонт.

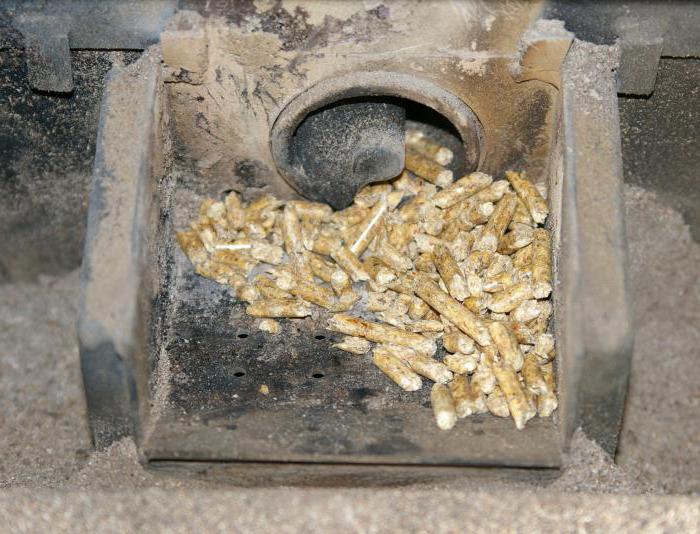

Так выглядит пеллетная горелка снаружи.

Гравитационная пеллетная горелка: изготовление

Самостоятельное изготовление этого модуля позволит сэкономить от 300 до 2500$. Кроме этого, использование гравитационной пеллетной горелки позволяет полностью отказаться от подключения котла к электросети. В этом случае гранулированное горючее поступает в камеру сгорания непосредственно из бункера, а подача воздуха обеспечивается за счет естественной тяги. Регулировка интенсивности сгорания топлива регулируется изменением положения шиберной заслонки дымохода.

К недостаткам таких систем относятся:

• Возможность возгорания пеллет в бункере при возникновении обратной тяги;
• Снижение КПД установки до 85-90%;
• Необходимость ручной регулировки подачи гранул и положения шиберной заслонки.

Материалами для самостоятельного изготовления гравитационной горелки могут служить:

• Труба из жаростойкой стали с толщиной стенки не менее 4 мм используется для изготовления камеры сгорания;
• Листовая конструкционная сталь толщиной 3 – 4 мм применяется для изготовления фланца крепления;
• Основной бункер может быть сварен из листовой стали толщиной 2-3 мм.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

• Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
• Контроллеры для автоматизации процесса работы;
• Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
• Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

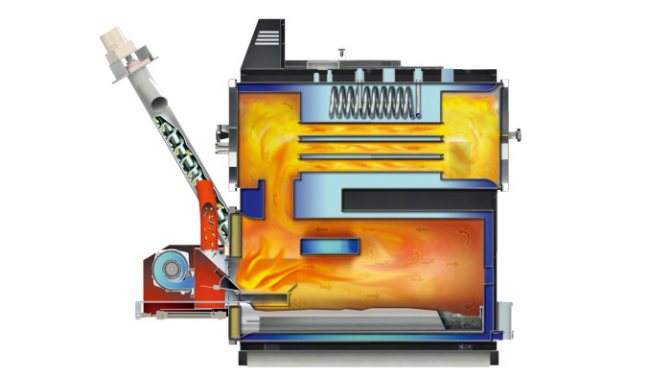

Факельная пеллетная горелка: изготовление

В отличие от гравитационной, факельная горелка оснащается шнековым транспортером, вентилятором и электронным контроллером, что существенно увеличивает материальные расходы на изготовление агрегата. Несмотря на это, такая конструкция получила широкое распространение благодаря следующим достоинствам:

• Высокой производительности;
• Неприхотливостью к качеству используемых гранул;
• Возможности работы в автономном режиме, при этом длительность работы обусловлена исключительно емкостью топливного бункера;
• Высокой степени пожарной безопасности.

Для изготовления фекальной пеллетной горелки своими руками потребуется приобрести:

• Низкооборотный электродвигатель (или два, в зависимости от конструкции подающего механизма);
• Вентилятор, который будет обеспечивать принудительную подачу воздуха в камеру сгорания;
• Электронный контроллер, отслеживающий изменения температуры теплоносителя и подающего соответствующие сигналы на исполнительные механизмы устройства.

Что касается самого процесса изготовления, он значительно сложнее чем процесс изготовления гравитационной горелки, поскольку возникает необходимость монтажа термодатчиков и подключения электронной системы управления. Материалы для изготовления агрегата не отличаются от предыдущего варианта.

Есть ли смысл делать?

Часто перед человеком, желающим установить в своем доме подобный агрегат, возникает вопрос, нужно ли собирать печь на пеллетах своими руками или лучше всего приобрести уже готовый вариант. Нужно помнить, что в первом случае человек сможет создать агрегат, который будет по всем параметрам подходить под существующие условия, а во втором – придется использовать уже готовую к работе конструкцию, но не учитывающую индивидуальных особенностей помещения. Если же сомнения вызваны видом используемого топлива, то здесь требуется знать, что пеллет – это вид переработанных отходов древесного и сельхозпроизводства, что делает топливо эффективным в плане выработки тепла, но экономичным по стоимости. Подобная самодельная печь является экологически безопасной, так как:

• не загрязняет воздух,
• не содержит в испарениях вредных компонентов,
• не требуют специальных заготовок топлива, что исключает рубку деревьев.

Важно помнить: пеллеты необходимо хранить в особых условиях, так как они очень легко загораются, что может стать причиной пожара в помещении.

Взвесив все «за» и «против» человек сможет понять, есть ли ему смысл делать такой котел своими руками или приобретать уже готовый к эксплуатации.

Ретортная пеллетная горелка: изготовление

Подача гранулированного горючего в таких устройствах, также как и в факельных, осуществляется с помощью шнекового транспортера. Отличием является то, что гранулы подаются снизу. Необходимый для горения воздух нагнетается через специальные отверстия в стенках реторты. Для эффективной работы такого устройства необходим контроллер, своевременно реагирующий на изменение температуры теплоносителя и вносящий необходимые коррективы в работу шнека и вентилятора.

В отличии от факельных устройств, пламя в ретортной пеллетной горелке направлено вверх, поэтому конструкция теплообменника у этих агрегатов сильно отличается. К недостаткам ретортных систем относятся:

• Возможность частого засорения отверстий воздуховода, приводящего к затуханию устройства;
• Необходимость ручной очистки реторты от продуктов сгорания и остатков гранулированного топлива;
• Отсутствие разрывов в подаче гранул. В случае возникновения обратной тяги сохраняется возможность возгорания находящихся в бункере пеллет.

В качестве материала для чаши могут быть использованы жаростойкие марки стали и чугун. В некоторых моделях реторта может быть изготовлена из керамобетона или шамота.

Трудоемкость изготовления такого устройства в бытовых условиях довольно велика, поскольку помимо слесарных и сварочных работ потребуются навыки в области подключения электронных систем управления.

Пеллеты

Различные отходы лесозаготовительных или деревообрабатывающих предприятий, реже агропромышленных комплексов, спрессованные в цилиндрические мини-брикеты, являются новым видом твёрдого топлива – пеллетами. Для их производства используются опилки и мелкая стружка, ветки, кора, листья и хвоя, торф, зерноотходы, солома, жмых, лузга и многие другие производственные отходы.

Производя пеллеты, владелец деревообрабатывающего, мукомольного или любого другого производства решает сразу две задачи:

1. Обеспечение потребителя экономичным, удобным, практичным твёрдым топливом.
2. Утилизация отходов, приносящая дополнительную прибыль.

До недавнего времени пеллеты использовались лишь как наполнители кошачьих туалетов или мульча и удобрение для огородных растений.

Автоматика для пеллетной горелки своими руками

Наиболее сложным этапом в изготовлении пеллетной горелки является изготовление и монтаж электронных модулей управления. Если рассматривать этот вопрос с теоретической точки зрения, при наличии специальных знаний, можно изготовить контроллер своими руками, однако на практике это практически невозможно. Кроме того, стоимость комплектующих сведет экономию средств к минимуму, а результат может оказаться весьма сомнительным. Поэтому даже при самостоятельном изготовлении горелки, контроллер, датчики и другую автоматику лучше приобрести в специализированном магазине.

Для эффективной работы горелки автоматика должна обеспечить:

• Дозировку подачи пеллет и управление шнековым транспортером;
• Автоматический розжиг и гашение;
• Регулировку подачи воздуха за счет изменения частоты вращения вентилятора;
• Оценку количества теплоносителя в отопительном контуре;
• Контроль температуры теплоносителя в водяной рубашке котла;
• Оценку параметров тяги в дымоходе.

Невыполнение даже одного из этих условий может привести к выходу из строя не только отопительного котла, но и всей отопительной системы.

Изготовление пеллетной горелки трудоемкий и ответственный процесс, однако, при наличии необходимых знаний и оборудования, изготовить такое устройство самостоятельно вполне возможно. Особое внимание следует уделить выбору параметров и монтажу электронных управляющих систем, именно от корректности их работы будет зависеть эффективность работы котла.

Схемы обвязки

Схема обвязки зависит от принципа движения теплоносителя по трубам. В системах применяется естественная или принудительная циркуляция.

Особенности естественной циркуляции

Теплоноситель естественным путем движется по трубам. В такой системе отопления отсутствует насос. Здесь циркуляция происходит исключительно по законам физики: более холодная среда вытисняет более горячую и менее плотную.

Фото 2. Схема обвязки пеллетного котла с естественной циркуляцией. Для её правильной работы необходим определенный уклон системы.

Преимущества системы отопления с естественной циркуляцией:

• низкая стоимость котла и простота установки;
• дешевое обслуживание;
• быстрое восстановление работы в случае поломки или сбоя.

Недостатки:

• Данная схема обвязки применяется только в одноконтурной системе.
• Обвязка подходит для помещений небольших размеров.

С принудительной циркуляцией

Циркуляционный насос в отопительной системе дает возможность обогревать дома и производственные помещения любой площади. Такая система отопления имеет свои недостатки:

• Дорогостоящая установка.
• Сложная схема. Она состоит из большого количества элементов, поэтому незнающий человек не сможет разобраться во всех деталях.
• Элементы системы обогрева дома должны быть выровнены относительно друг друга.
• Зависимость от наличия электроэнергии. Циркуляционный насос будет работать только при подаче к нему тока.

Фото 3. Схема обвязки пеллетного котла с принудительной циркуляцией. В систему устанавливается специальный насос.

Основные преимущества

Пеллеты представляют собой цилиндрические гранулы диаметром 4−10 мм и длиной 15−50 мм. В качестве сырья для их изготовления можно использовать различные природные материалы. Чаще всего пеллеты своими руками в домашних условиях делают из следующего сырья:

1. Отходов деревообрабатывающих предприятий — наиболее качественными являются гранулы из опилок.
2. Коры, веток, а также сухой хвои и листвы.
3. Отходы агропромышленного комплекса.
4. Торфа — использование этого вида топлива позволяет добиться максимальной теплоотдачи.

В этом видео вы узнаете, как сделать пресс для брикетов:

Качество гранул во многом зависит от используемого сырья. Лучше всего использовать топливо, изготовленное из древесных опилок. Так как древесные отходы в топливе премиум-класса имеют высокую степень очистки, то изготовить их самостоятельно довольно сложно.

Также промышленные сорта могут содержать и определенное количество примесей — кору, хвою, листья. Они обладают более высокой зольностью, но при этом показатель энергоемкость остается высоким. Для производства пеллет в домашних условиях чаще всего используют различные виды отходов деревообработки и сельхозпроизводства.

Среди основных преимуществ этого вида топлива можно отметить:

1. Содержание вредных веществ минимально, и при его сгорании в основном выделяется углекислый газ с водяным паром.
2. Может использоваться в котлах длительного горения.
3. Не требуется много места для хранения.
4. Так как в процессе производства не нужно использовать химические ингредиенты, то риски развития аллергических реакций минимальны.
5. Обладает высоким показателем теплоотдачи.
6. Пеллетное топливо не подвержено процессам внутреннего гниения, что исключает самовозгорание.

У данного вида топлива множество преимуществ

Разбираемся в конструкции

Огромный ассортимент материалов и доступность информации позволят не испытывать сложностей с изготовлением котла.

Но любой самодельный агрегат, в том числе и твердотопливный котел, требует для сборки знаний тонкостей конструкции и производственного процесса.

Что необходимо иметь

Для выполнения работ понадобится:

• эскиз;
• навык выполнения сварочных работ;
• умение пользоваться газовым резаком;
• навыки конструктора для того, чтобы правильно выполнить разметку и раскрой материала;
• навыки каменщика;
• , работающий на твердом топливе, потребует умения пользоваться электрическими инструментами: например, резьба болгаркой или электроножницами по металлу.

Сбор материала

Для того чтобы приступить к работе, необходимо запастись материалом. Обязательно понадобятся:

• огнеупорный кирпич, строительный песок (глина);
• трубы прямоугольного и круглого профиля, листовой металл;
• колосники;
• дверки для топочного и зольного отверстия;
• чугунная плита для приготовления пищи;
• водонагреватель и насос для циркуляции воды;
• гравий или щебень, вода.

Инструменты

Производственный процесс не обойдётся без болгарки (электрических ножниц по металлу), сварочного аппарата. Также понадобится газовый резак, для работы которого необходим кислородный баллон и баллон с пропаном.

Также стоит запастись маркером по металлу, уровнем, метровой линейкой, шпателем, щипцами, пассатижами, электрической дрелью с набором свёрл. В целях безопасности обязательно нужно подготовить средства индивидуальной защиты — маски и очки. Можно приступать к работе.
