Современный рынок предлагает большой выбор различных моделей газонокосилок в достаточно широком диапазоне цен. Но если требуется сэкономить, а косить вручную нет желания, то можно самостоятельно собрать машину для кошения травы из подручных деталей и доступных материалов на базе неиспользуемого электродвигателя от различных устройств. Газонокосилка своими руками обойдется значительно дешевле своего заводского аналога. Она позволит ухаживать за газонами, косить траву в саду и на даче. Вдобавок можно довольствоваться самим творческим созидательным процессом.

Как сделать газонокосилку своими руками

На сегодняшний день многие хозяева участков задаются вопросом: как сделать газонокосилку своими руками из подручных средств? И это не удивительно, так как такого рода устройства сегодня пользуются огромным спросом среди потребителей, но, к сожалению не каждый из них может позволить себе купить хорошую, практичную и качественную газонокосилку для ухода за приусадебным участком, а иметь красивый зеленый газон хочется каждому дачнику. Так что же делать?

Ответ достаточно прост – сделать это «чудо» техники посредством собственных сил, а данная статья вам в этом поможет. Здесь вы сможете найти ответы на все интересующие вас вопросы относительно данного процесса.

Более того вашему вниманию будет представлено несколько способов изготовления такого агрегата и каждый из них по-своему интересен и уникален. Итак, давайте собственно начнет учиться создавать сельскохозяйственные «шедевры» своими руками и без помощи квалифицированных специалистов.

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?

Все очень просто, потому что именно эти бензопилы располагают высоким уровнем мощности, которая нас так сильно нужна для создания газонокосилки, которая в дальнейшем вполне благополучно сможет справляться даже с сорняками и газонами располагающими значительным количеством камней.

Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

• основным и действенным механизмом у нас послужит двигатель;
• каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
• кожух защитного характера;
• ножи;
• колеса;
• детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

После этого необходимо в области уголков выполнить установку колесиков, собственно которые предназначены для вашей газонокосилки, их непосредственный размер вы определяете самолично. С помощью такого рода манипуляции у вас получится своеобразное шасси.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки. Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста.

Технические характеристики самосвала Маз 20 тонн говорят о функциональности и надёжности машины.

Бензопилы российского производства уже не первый год доказывают свою конкурентоспособность на мировом рынке. Убедитесь в этом сами пройдя по этой ссылке.

Здесь https://machinspec.ru/kommunalnaya/evakuator/chto-predprinyat-esli-zabral.html,мы расскажем вам куда забирают машины на эвакуаторе.

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного. Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму.

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Но вам нужен еще один отрезок, но в этом случае его длина должна быть равна 80 мм, в то время как диаметр должен составлять 58 мм. Его нужно надеть именно на первый кусок.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Из болгарки

Возможно, на сегодняшний день газонокосилка электрическая своими руками из болгарки и располагает большим количеством разнообразных способов, не известно, но по крайнем мере один способ достоверен и практичен, так как используется значительным количеством современных «умельцев». Собственно о нем мы сейчас и поговорим, итак.

Для того чтобы изготовить такую газонокосилку вам необходимо установить непосредственно саму болгарку к такому простому сельскохозяйственному инструменту, как тяпка не менее посредством использования скотча простого. Что касается диска то его можно взять из так называемой пилы-циркулярки, так как ее размер наиболее подходит нам.

После этого необходимо в обязательном порядке произвести закрепление к самой ручке тяпки шнура, это делается для того чтобы он попросту не мешался и не попадал под нашу газонокосилку.

Пример газонокосилки своими руками на фото.

Модель из болгарки

По сути, наше устройство готово, единственное, что следует повысить коэффициент диаметра самого пильного диска, эта особенность нужна если у вас большие площади участка, который нужно обработать, а если нет, то и описанный выше прекрасно подойдет. Ну, вот и все. Как видите способ с болгаркой в значительной степени проще, нежели предыдущий. О более удобном агрегате, а именно о самодельной роторной косилке для минитрактора вы можете узнать из этой статьи.

Из пылесоса

В первую очередь стоит отметить то, что самодельная газонокосилка электрическая из деталей пылесоса выполняется, не так уж и сложно, поэтому главное, чем вы должны обзавестись так это громадным терпением и необходимыми деталями, а именно:

• колеса (можно от старой коляски);
• варочный аппарат;
• пару стальных листов;
• пила ручная или ножовка, можно даже старая.

Итак, приступим к работе.

Немаловажно то, что лучше всего, если вы будете использовать колеса больших размеров, так как таким образом движение нашей газонокосилки будет производиться достаточно легко и плавно, и она попросту не будет, скажем так застревать на каждой неровности земли. Кстати, даже ручки от этой же коляски могут великолепно вам послужить в создании вашего «шедевра».

Смотрите на видео, как сделать газонокосилку из пылесоса.

Далее что вы должны сделать, так это вырезать специальную площадку из стального материала, которая собственно в дальнейшем и послужит нам в качестве установочной опоры для двигателя старого пылесоса. Стоит отметить, что это двигатель должен быть помещен таким образом, чтобы его непосредственны вал находился в нижней области.

Собственно если вы уже произвели установку, в таком случае вам нужно выполнить для двигателя специальный кожух защитного характера, но помните о том, что его толщина должна быть в точности равна 1.2 мм. Но при этом диаметр необходимых отверстий этой «защиты» должен располагать большим коэффициентом, нежели вала буквально на 4 мм. А если вы счастливый обладатель большого участка, то вам стоит узнать о таком полезном дополнении, как удлинитель для газонокосилки на катушке, детальную информацию об этом чуде вы найдете тут.

Более того вы не должны забывать о том, что двигательная установка должна выполняться на расстоянии равному 3-4 см именно от самой земли, так как в ином случае аппарат может попросту повредиться во время работы. Также немаловажное значение имеет диск, изготовленный из метала, который собственно необходимо установить на сам двигательный вал.

Газонокосилка из пылесоса

Нож для газонокосилки должен быть выполнен в нескольких экземплярах. Для этого необходимо вырезать своеобразный диск из листа метала, размерный коэффициент при этом должен быть равен 38-40 мм, после чего на валовый двигательный конец он надевается и собственно приваривается к его поверхности.

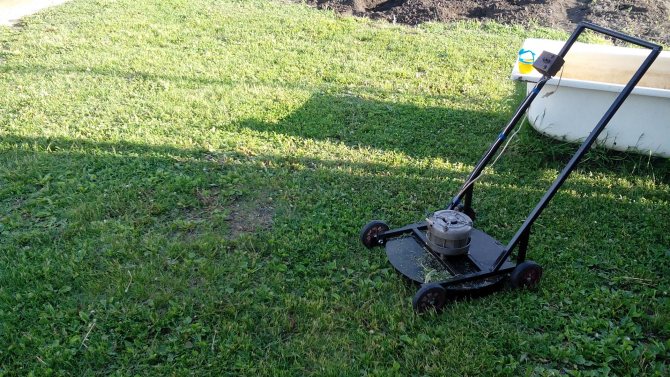

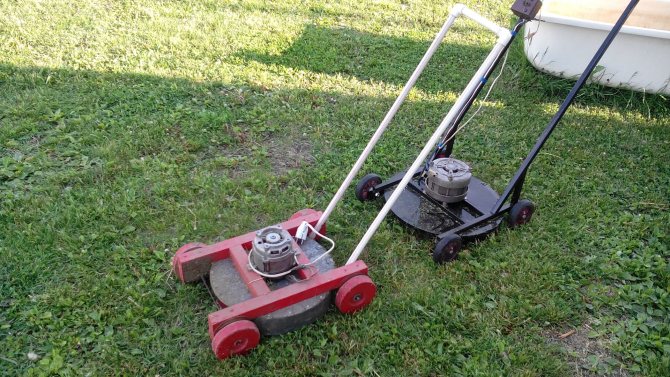

Из стиральной машины

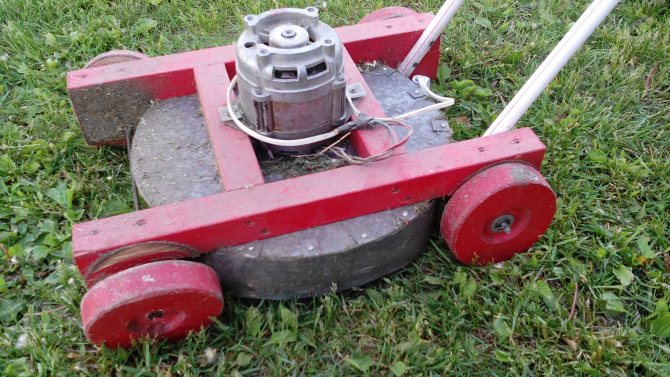

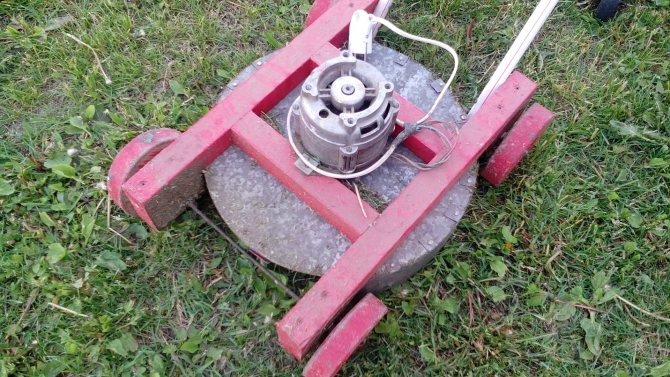

В первую очередь стоит отметить, что для создания газонокосилки вы можете использовать электродвигатели однофазного направления именно от стиральных машин. Что касается колес то прекрасно подойдут и от старых детских колясок. Также вам понадобятся трубы водопроводного направления и уголки, изготовленные из стального материала.

Важно помнить о том, что для привода самого ножа будущей газонокосилки необходимо выбрать хороший подходящий и качественный двигатель электрического характера. Но и здесь вам на помощь вам придет стиральная машинка, так как ее двигатель великолепно подходит.

На видео косилка из стиральной машины своими руками.

Что касается ширины самого захвата устройства, то он не должен превышать показателя равного 250 мм.

Если вы хотите самолично собрать себе помощника, то предлагаем вам взглянуть на сегментную косилку своими руками, которая прослужит вам долгие годы.

Из триммера

По сути, сам процесс изготовления газонокосилки из такого скажем так «основного компонента» ничем не отличается от выше представленных способов. Суть работы та же, да и детали используются такие же.

Единственное что для такого рода устройства необходимо использовать двигатель от триммера. Вы можете взять его старой модели, так как естественно не выгодно и не логично разбирать новый триммер.

Травокосилка из триммера

Такая газонокосилка на много эффективнее будет выполнять работу и вам в значительной степени легче и комфортнее будет с ней работать, так как она способна «захватывать» больший диапазон кошения и ко всему еще располагает наличием специального трав сборника, который вы можете либо купить, либо изготовить самолично. Для этого процесса особых навыков не нужно, а все что вам понадобиться так это кусок ткани. Если же вы не любитель процесса сборка своими руками, то просто можете приобрести ручную электрическую газонокосилку триммер, которая может похвастаться компактным размером.

Выводы

В данной статье у вас была возможность ознакомиться с самими популярными способами изготовления газонокосилок своими руками и посредством использования подручных средств. Без доли сомнения можно утверждать, что после прочтения статьи у вас появилось огромное желание самому попробовать создать такого железного помощника для себя, так как на самом деле ни один из этих процессов не располагает особой сложностью и финансовыми расходами.

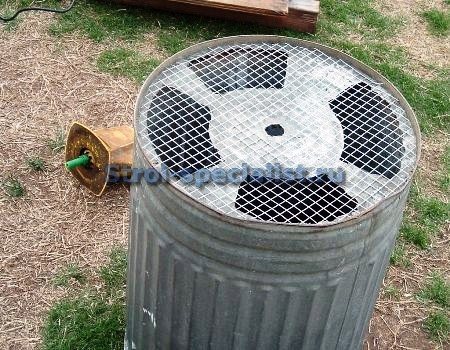

Подготовка емкости измельчителя

Работу над приспособлением начинаем с доработки емкости измельчителя. Для этого на дне снаружи необходимо выполнить разметку четырех отверстий в виде четырехугольных трапеций с закругленными углами, расположенными по периметру. Просверлив в каждом из сегментов отверстие диаметром 10 мм, выпилите электролобзиком необходимые элементы. Для распила пластика и металла рекомендуем использовать специальные пилки с мелким частым зубом. После этого обработайте кромки отверстий наждачной бумагой, наклеив ее на деревянный брусок подходящей формы и размера.

В центре дна также необходимо просверлить или выпилить отверстие, в которое будет вставлен рабочий вал триммера.

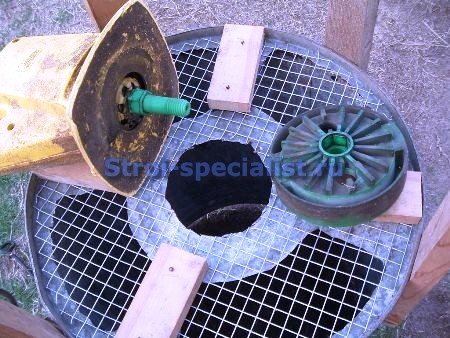

Из стальной сетки вырежьте круг, диаметр которого равен диаметру дна емкости.

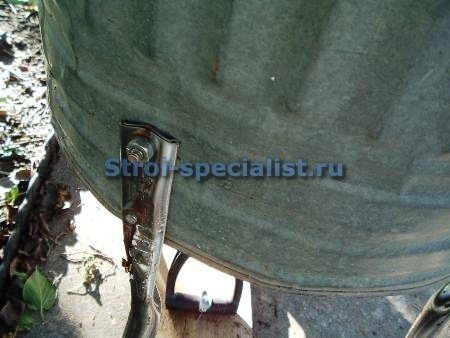

Для работы приспособления необходимо надежно закрепить сетку у дна. С этой целью используйте четыре обрезка досок хвойных пород и несколько саморезов с широкими шляпками. Наложите доски на перемычки между сегментами и вверните саморезы в дно бака изнутри. Таким образом, притянутый к емкости пиломатериал надежно зафиксирует сетчатую мембрану.

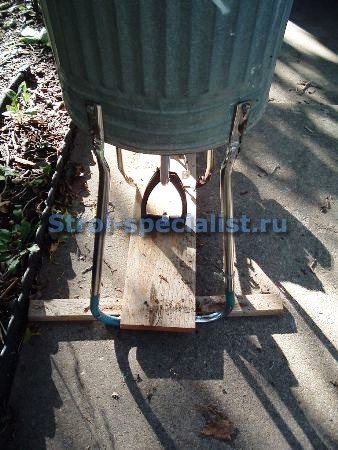

С целью оптимизации работы измельчителя для травы, удобства в его обслуживании рабочую емкость лучше расположить на небольшой высоте относительно основания приспособления. С этой целью будем использовать трубчатые опоры, которые несложно изготовить самостоятельно.

Для этого понадобятся два полутораметровых обрезка прочной стальной или алюминиевой трубы. Согните их П-образно с помощью трубогиба или слесарных тисков. Торцы трубок расплющите молотком на наковальне так, чтобы плоскости располагались под небольшим углом друг к другу. В каждой полученной площадке просверлите по паре отверстий диаметром 6,5 или 8,5 миллиметров. Приложите трубки-подножки к емкости измельчителя, разметьте и просверлите в необходимых местах соосные отверстия соответствующего диаметра. После этого соедините бак с ножками с помощью болтов с гайками и шайбами.

Итак, как сделать газонокосилку из болгарки?

Вариант №1

Для создания этой газонокосилки вам понадобится:

1) болгарка – она будет использоваться в качестве двигателем и держателя лески;

2) специальная леска для триммера – будет непосредственно косить траву (не путать с рыболовной леской – это совсем другое);

3) детская коляска – её рама на колёсах позволит передвигать газонокосилку (вместо неё вы можете использовать что-то другое, в том числе самодельную конструкцию);

4) деревянная доска – на ней будет держаться болгарка (вы можете взять что-то другое, например, лист металла; всё зависит от того, что у вас есть под рукой);

5) пластиковые стяжки или проволоку – с их помощью можно будет закрепить болгарку.

Вариант №2

Это более простой вариант, который похож на триммер – такую косилку нужно точно так же носить в руках. Для неё вам понадобится:

1) болгарка – та же функция;

2) леска для триммера – аналогично;

3) длинная ручка – чтобы держать косилку и управлять ею.

Помимо вышеперечисленного вам понадобится длинный электрический провод или удлинитель (переноска). Поскольку болгарка работает от электросети, вы получите самодельную электро-газонокосилку.

Эти два варианта устройства газонокосилок из болгарки представляют собой некую основу. Их можно дополнять, видоизменять или модифицировать до бесконечности. Но я не буду здесь подробно описывать устройство газонокосилок и давать пошаговую схему их сборки. Вся информация есть в следующих видеороликах:

Косилка из ОБЫЧНОЙ БОЛГАРКИ и детской коляски

Газонокосилка из болгарки – это просто

Косилка своими руками

Нереально крутая самоделка из ОБЫЧНОЙ БОЛГАРКИ

Стоит заметить, что люди умеют делать газонокосилки не только из болгарки, но также с использованием двигателя от старой стиральной машины, шлифмашинки, дрели, бензопилы и других технических приспособлений. В сети сегодня можно встретить столько народных умельцев, что диву даёшься. Так что если электро-газонокосилка покажется вам неудобной, а сделать что-то хочется именно своими руками, рассмотрите вариант газонокосилки из бензопилы.

Самодельная газонокосилка с двигателем от стиральной машины

Газонокосилка своими руками

Газонокосилка самодельная

Кстати, кто-то из читателей уже делал что-то подобное своими руками? Поделитесь в комментариях, раскройте свои секреты

garden.ua

Основные материалы

Как видно из приведенного фото, для работы над измельчителем следует приготовить:

• емкость металлическую или пластиковую объемом не менее 50 литров;
• несколько металлических трубок диаметром не менее 1/2 дюйма;
• около 1 кв. м прочной стальной сетки с небольшими ячейками;
• кусок доски достаточной ширины. Вместо нее подойдут и влагостойкая фанера или ДСП с последующей влагозащитной обработкой.
• приготовьте прочные хомуты для крепления конструкции к основанию;
• несколько обрезков деревянных брусков, саморезы;
• триммер любого производителя со сменными рабочими насадками.

Из инструментов вам понадобятся:

• электролобзик с пилкой по металлу;
• шуруповерт или отвертка;
• электродрель;
• слесарный молоток с бойком от 0,5 кг;
• небольшая наковальня или правильная плита.

Газонокосилка своими руками: пошаговая инструкция

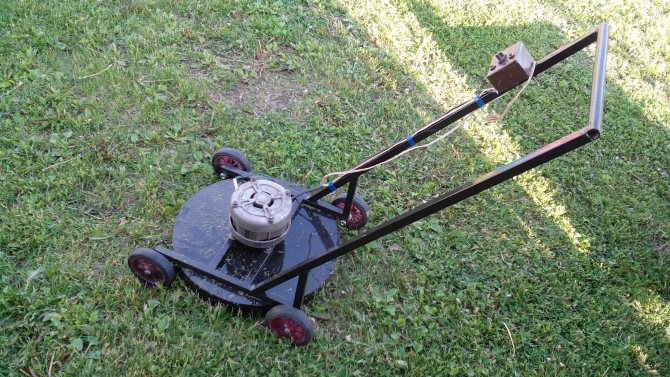

Самодельная косилка состоит из двигателя, ножей и удобной ручки. Так как двигатель запитывается от электросети, то понадобится еще и максимально длинный шнур с вилкой и выключатель. Для удобства работы к нижней части газонокосилки стоит прикрепить колесики. И для того чтобы удержать все это вместе, потребуется каркас.

Подбор деталей

Самый главный вопрос — где взять двигатель, чтобы собрать газонокосилку. Подойдет фактически любой исправный двигатель от старой бытовой техники или электроинструмента: дрели, пылесоса, болгарки, бензопилы, даже стиральной машины. Подойдет двигатель мощностью от пятисот ватт, хотя идеальным вариантом стала бы мощность в 1 киловатт и больше — это позволит работать на меньших оборотах двигателя и реже затачивать ножи. В любом случае подбор двигателя взаимосвязан с диаметром ножа и общими размерами газонокосилки. Вкратце — чем большею площадь должна захватить самодельная газонокосилка за один раз — тем мощнее должен быть двигатель.

Следующая важная деталь — нож. Это чуть ли не основная рабочая деталь механизма, и от качества ножа зависит, как долго проработает ваша газонокосилка и будет ли она радовать результатами. Поэтому, чтобы изготовить нож, нужна высококачественная твердая сталь. По форме нож может быть одной сплошной деталью до 50 сантиметров длиной, с отверстием под шуруп в центре, и заточенной с двух сторон, возможно — слегка изогнутой, по примеру фирменных газонокосилок. Другой вариант — составной нож, когда к полоске стали крепятся болтами или сваркой два небольших металлических остро заточенных отрезка. Также полоса стали, из которой сделан нож, может быть фигурной, обычно в виде трапеции — это защищает нож от наматывания травы. Ну и, наконец, самый необычный нож — цельный круглый заточенный диск.

Такую форму умельцы советуют из соображений безопасности — нож из полоски стали может сломаться и поранить при попадании на камень или палку, а цельному металлическому диску почти ничего не грозит. Ручка для газонокосилки может быть любой. Распространена практика использования шасси от старых колясок — это решает сразу три проблемы — и колеса, и каркас, и ручку. В отсутствие под рукой старой коляски ручку можно наварить из металлической трубы или даже сделать из черенка от лопаты.

Шнур электропитания можно взять от любого бытового прибора, который вышел из строя. В принципе, при небольшой длине шнура дотянуть его до сети можно через удлинители. Колеса можно приспособить от детской коляски или большой машинки, или вырезать самостоятельно из толстой деревянной доски, или использовать колесики старого пылесоса. Для каркаса понадобится кусок металла или толстая фанера. Также стоит сделать защитный кожух, чтобы ремонт газонокосилки своими руками требовался как можно реже. Хороший материал для кожуха — металл.

Сборка газонокосилки

Для сборки газонокосилки нам понадобится ножовка по металлу и сварочный аппарат.

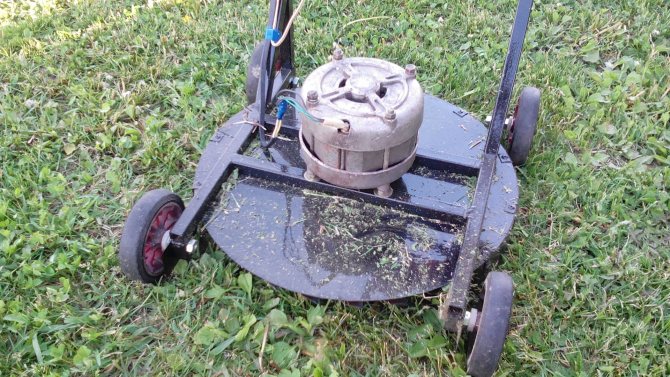

Первым делом нужно изготовить каркас для двигателя. Для этого нужно взять металлический лист толщиной не менее трех миллиметров. Размер каркаса выбирается исходя из длины ножа, но максимальная ширина газонокосилки редко превышает шестьдесят сантиметров. Таким образом, нужно вырезать квадрат из металла со стороной 50 или 60 сантиметров. В центре квадрата нужно сделать отверстие под двигатель. Фланцевый двигатель крепится к каркасу валом вниз. Если двигатель с ушками, то к каркасу нужно приварить дополнительные крепления.

Такой каркас можно изготовить и из доски или фанеры, но металл все-таки предпочтительнее, так как он менее подвержен деформациям. Кожух призван защищать вал двигателя от мусора и обрезков травы. Простейший кожух можно сделать из металлической консервной банки. С более сложными вариантами придется повозиться. Если готовый кожух будет высоким, он защитит и электрический механизм газонокосилки. Если нет — то для защиты соединений проводом нужно сделать еще один кожух.

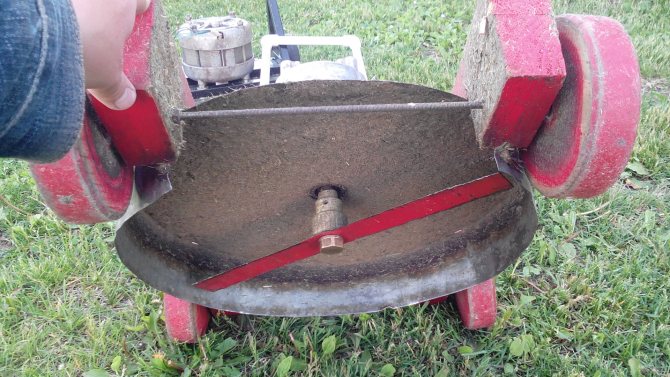

Кожух надевается на вал двигателя. Далее надевается заточенный нож и весь механизм закрепляется болтом. Далее, к каркасу крепятся колеса. Для этого на каркас должны быть наварены уголки с просверленными в них отверстиями. Диаметр колес подбирается таким образом, чтобы нож проходил на высоте в пять — семь сантиметров над грунтом. Если нож опустится ниже, велика вероятность, что он застрянет в земле. На большей высоте трава сминается, а не режется.

Независимо от того, из чего сделана ручка, ее нужно выправить рост того, кто чаще всего будет пользоваться газонокосилкой. Обычно оптимальная длина ручки около 90 сантиметров. Завершающий этап работы — присоединение шнура электропитания. Электрическая газонокосилка своими руками готова, можно испытывать ее на собственном дачном участке. Для того чтобы защититься от срезанной травы, над газонокосилкой крепят сетку.

Второй вариант — сделать каркас особой изогнутой формы. Данная методика описывала сборку газонокосилки под стандартную форму. Варианты — газонокосилка из дрели, на которой вместо сверла закреплен широкий нож. Саму дрель при этом нужно приделать к каркасу с ручкой — плюсы подобной самодельной газонокосилки в том, что не придется морочить голову с подсоединением шнура — используется механизм дрели. Во-вторых, такие газонокосилки можно использовать для подрезания травы под деревьями и у бордюров.

Похожим способом можно сделать газонокосилку из бензопилы. Для него нужно подготовить особый рамочный каркас, например, сварить его из кусков трубы. Далее, переместить на него двигатель бензопилы. В сети есть как чертежи, так и видео по креплению ножей к такой газонокосилке. За счет мощности двигателя газонокосилка из бензопилы справляется даже с мелким кустарником.

Видео «Обзор на газонокосилку ручной работы»

Видео-обзор газонокосилки, сделанной вручную.

Преимущества и недостатки самодельного варианта

Главное преимущество самостоятельной сборки газонокосилки — дешевизна и экологичность, ведь для нее можно использовать агрегаты неисправной техники, начиная от бензопилы и заканчивая настольной лампой. В остальном преимущества и недостатки зависят от использованных деталей. Что до двигателя, то мастера активно рекомендуют асинхронный — за малую шумность. Но это неабсолютная опция, за неимением асинхронного подойдет любой. Ведь механическая уборка травы гораздо удобнее, чем ручная, так что шум изредка можно и перетерпеть.

Некоторые умельцы категорически не советуют брать двигатель от пылесоса, потому что он быстро перегревается, и в этом случае советуют двигатель от бензопилы или болгарки. Бороться с перегревом двигателя помогает правильный кожух с отверстиями либо из частой металлической сетки. Недостатком самодельных косилок является невозможность регулирования высоты ножа. Хотя при желании и умении этот недостаток можно справить.

Чтобы нож радовал и как можно реже тупился, используйте высококачественную сталь. Чтобы сохранить вал двигателя от повреждений, нож нужно точить неравномерно — делать его острым к краю и не трогать в месте прилегания к валу, так как трава возле места крепления ножа и вала все равно плохо срезается, а скорее измочаливается и накручивается на нож. Значительно улучшат самодельную газонокосилку дополнительные опции — регулируемая длина ручки, страховочные бамперы, не позволяющие ножу соприкасаться с землей или травосборник для скошенной травы.

Техника безопасности при эксплуатации

Самодельная газонокосилка требует тщательного соблюдения техники безопасности. Это связано как с тем, что инструмент электрический, так и с наличием ножей. Первое, что нужно сделать до включения газонокосилки в электросеть и начала работы — проверить ее исправность, остроту ножей, надежность крепления всех болтов, свободный ход колес. Очень желательно собрать на участке мусор, так как камни или деревянные бруски могут стать причиной поломки газонокосилки или травмы косильщика. Дети или домашние животные должны покинуть участок работ.

Правильное использование газонокосилки — толкать ее от себя. Если есть необходимость остановить работу с газонокосилкой на время, а потом к ней вернуться — то нужно обязательно отключить механизм от электропитания, причем не кнопкой возле двигателя, а вынуть вилку из розетки. И самое важное — работа с электрической газонокосилкой категорически запрещена в дождь или на мокрой траве. Очистку или ремонт можно проводить только на выключенном и остывшем механизме. При соблюдении этих несложных правил газонокосилка, собранная своими руками, будет радовать вас еще долгие годы.

Видео «Как работает газонокосилка из соковыжималки»

В данном видео показано, как отлично работает газонокосилка из соковыжималки, сделанная своими руками.

plodovie.ru

Доработка триммера

Для уменьшения габаритов приспособления и удобства его эксплуатации придется слегка доработать и его.

Отсоедините основные части инструмента от корпуса и подрежьте тросик вместе с трубчатой штангой на несколько десятков сантиметров так, чтобы режущее устройство косилки расположилось на небольшом расстоянии от дна емкости измельчителя. После этого соберите триммер и убедитесь, что изменения не сказались на его работоспособности.

Мотосамокат

Кроме велосипеда, двигатель мотокосы устанавливается также на самокат. Принцип сборки аналогичен созданию мотовелосипеда, только при этом учитываются конструктивные особенности самоката.

В видеоролике далее показан самолет, мотор которого взят от бензиновой косы.

Имея в распоряжении старый рабочий и ненужный триммер, можно своими руками изготовить различные технические устройства, не только рассмотренные выше. Собственная фантазия подскажет разные варианты. Но, создавая любое устройство, следует помнить о том, что бы оно было безопасным для окружающих и пользующихся им лиц.

Источник

Похожие записи

Как Разводить Бензин Для Газонокосилки… Масляные и бензиновые коэффициенты для бензопилы, отбора масла, инструкции Соблюдение правильных пропорций масла и бензина для бензопилы позволяет избежать абсолютного большинства проблем, возникающих с этим инструментом. В то же время необходимо выбрать смазочные материалы для пильной гарнитуры и для двигателя. Готовые решения Качество топливной …

Как Отрегулировать Холостые Обороты На Триммере… Регулировку карбюратора бензокосы можно сделать своими руками Бензокосы, как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Чинить, настраивать без помощи других можно и необходимо. Например, регулировка карбюратора бензокосы своими руками – дело 5 минут. Карбюратор от бензокосы — это узел в системе питания. Как отрег…

Разборка Стартера Триммера Бензинового… Как без помощи других выполнить ремонт бензокосы Бензиновый триммер – довольно обычное и действенное устройство для кошения травки. По конструкции он занимает среднее положение меж ручным приспособлением, потому что удерживается на весу, и колесным, так как приводится в действие движком. Употребляют его в главном на дачах и пригородных участках, по…

Рукоятка и косильный щит

Без косильного щита, который одновременно является крышкой для ножа и рамой, устройство, собранное своими руками, нееебзопасно для работающего с ним оператора. Форма его повторяет траекторию ножа.

Наиболее удачным вариантом является использование готовой формы: дна от кастрюли, миски металлической и т.д.

Рукоятка — не просто элемент, который газонокосилку удерживает на нужной траектории, но и орган управления. На ней в обязательном порядке должна быть закреплена кнопка, отключающая двигатель в экстренных ситуациях.

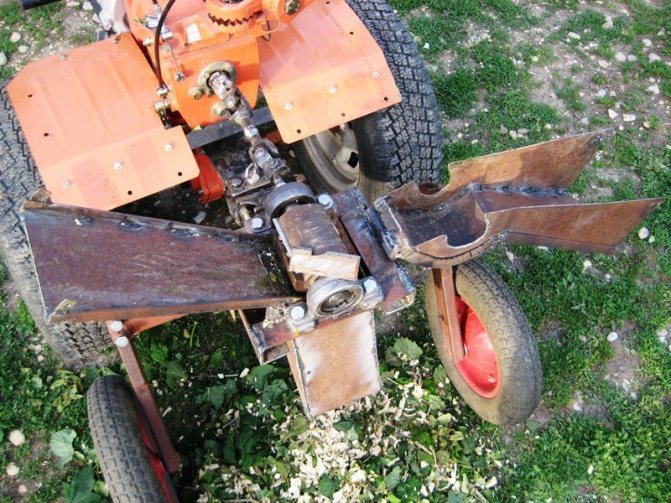

Виды двигателей

Самодельный измельчитель веток имеет одну принципиальную конструкцию. Различие может быть по мощности электромотора. Для более мощных устройств применяется бензиновый двигатель, с его помощью можно измельчать деревья со стволами диаметром более 100 мм. Бензиновые отличаются мобильностью за счет своей самостоятельности и независимости от источников питания.

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

1. Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
2. При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
3. Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.

В основном, изготавливая веткоизмельчитель своими руками, устанавливают электродвигатель не более 4кВт. Значение мощности выше данного может привести к большим энергозатратам. Обороты от привода могут составлять 1500 об/мин, для регулировки этого показателя можно изменять диаметр шкива.

Крутящий момент передается при помощи цепной или ременной передачи, либо установкой ножей шредера на сам вал двигателя.

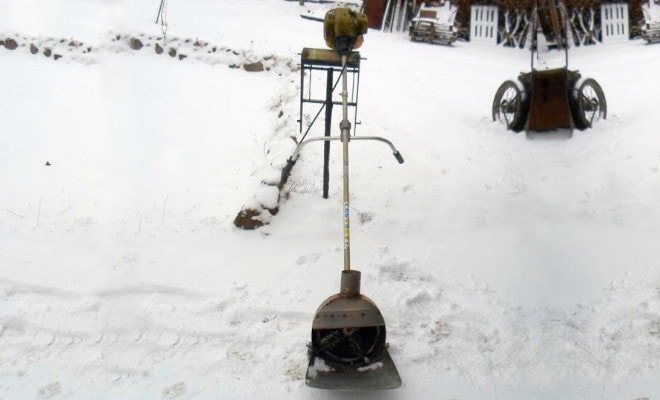

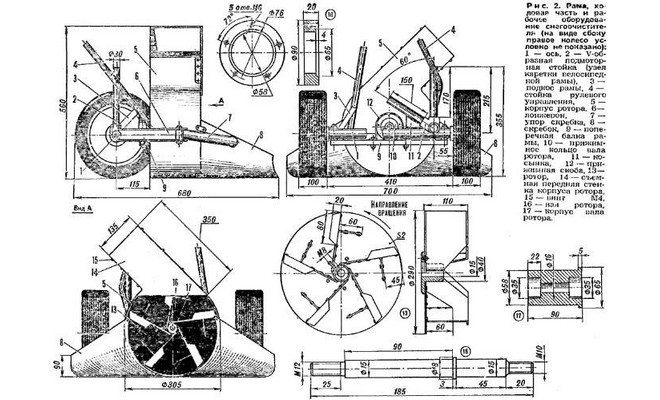

Снегоуборщик

Снегоуборочная машина представляет собой агрегат, который сгребает снег и отбрасывает его в стороны. Она работает по шнековому и роторному принципам.

Шнековые механизмы осуществляют 1-ступенчатый забор снежной массы. Устройство находится в передней части агрегата, по бокам и сверху прикрывается крышкой. В процессе вращения вокруг собственной оси шнек захватывает, перемалывает снег и лед, дробит их на мелкие фракции, передает внутрь техники на отбрасывающую лопату, затем на отводящий патрубок. Для свежевыпавшего снега подходят механизмы с гладкой кромкой, для залежавшегося — с зубчатой.

В агрегате роторного типа снежный покров очищается ротором. Насадка крепится на приводной вал и работает, как пылесос. Лопасти выступают вперед, что намного облегчает захват снега. В самодельном снегоуборщике из триммера они делаются из качественного металла либо прочного пластика. Ротор создает увеличенную центробежную силу. Снег отбрасывается, проходя через патрубок, на расстояние до 12 м.

Для снегоочистителей подходят как электрические моторы, так и топливные.

Если радиус действия механизма в пределах дома, устанавливают электромотор от триммера, при этом учитывают гидроизоляцию агрегата. При проведении работ на дачных участках лучше установить бензиновый двигатель небольшой мощности.

На подготовительном этапе для снегоуборщика из триммера своими руками чертежи деталей и сборочных узлов разрабатываются по продуманному плану, технологии и исходя из наличия материала и оборудования. Для сборки используют схему газонокосилки.

Необходимое оборудование для изготовления самодельной машины:

1. Бензотриммер с прямой штангой и редуктором.
2. Стальной лист толщиной 1,5 мм или металлическая бочка.
3. Фреза с зубьями.
4. Набор инструментов:
5. дрель;
6. сверла;
7. гаечные ключи.
8. Болгарка.
9. Сварочный аппарат.

Сначала делают ротор:

1. Из листа стали вырезают 4 прямоугольника 25х10 см.
2. Один из углов длинной стороны детали обтачивают в форме лопасти.

Дефлектор делают из металлических полосок 30х15 см, изгибают, приваривают бортики высотой 10 см. Для лопатки берут заготовку 30х40 см, загибают края на высоту 2 см.

Для того чтобы сделать снегоуборщик своими руками из триммера, выполняют такой алгоритм действий:

• снизу бочки отступают 15 см, обрезают по кругу;
• на дне конструкции сверлят отверстие для выступа редуктора и 3 дополнительных — для крепления щитка;
• с боковой стороны делают квадрат со стороной 10 см для выгрузки снежной массы;
• 1/3 передней части конструкции закрывают металлическим листом так, чтобы квадратное отверстие располагалось по центру заслонки;
• готовые лопасти ротора крестом приваривают к диску бензотриммера;
• к корпусу агрегата в месте выброса снега устанавливают дефлектор и проходят сваркой;
• снизу крепят лопатку;
• производят монтаж редуктора, закрепляя болтами;
• вставляют ротор.

Во время работы пользуются сварочным аппаратом. Сварка по тонкому металлу — сложный технологический процесс, с которым может справиться только профессионал. Поэтому лучше при изготовлении некоторых деталей воспользоваться услугами опытного сварщика.

Мотобур

Мотокосы можно переделать в мотобур, который также будет использоваться в качестве ледобура при необходимости. В результате проведение строительных работ ускорится и потребует меньших затрат труда. Мотобуром делают выемки под столбы заборов, фундамент из свай и для воздвижения прочих конструкций.

Переделывают для этой цели как электрические, так и бензиновые триммеры.

Нюансы эксплуатации самодельной техники

Сделанный самостоятельно шредер — это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.

Если приходится перерабатывать траву в небольших количествах, например, для кур, гусей, уток, то достаточно и совсем простых приспособлений, которые работают от мускульной силы человека, например, ручной секатор.

Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.

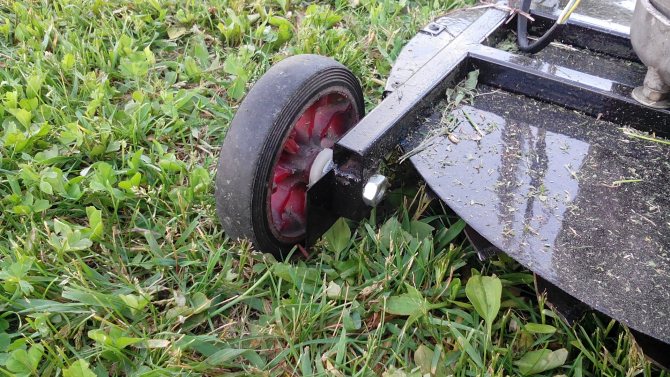

Колеса

Однозначного мнения о том, какое число колес является оптимальным — 2, 3 или 4, среди мастеров, эксплуатирующих самодельные газонокосилки, нет. 3 или 4 колеса хороши тем, что задают точное расстояние от ножей до земли. Два колеса делают газонокосилку более маневренной и позволяют срезать траву в любых потаенных местах. Кроме этого, подыскать два одинаковых колеса проще, чем три или четыре. Однако колеса можно сделать и самому, например из фанеры и подшипников, так что последний аргумент не является таким уж убедительным. В конечном итоге выбор остается за самим мастером.

Если выбрана двухколесная газонокосилка, то должна быть защита от касания земли вращающимся ножом.

Если выбрана трехколесная газонокосилка, то два колеса должны быть со стороны ручки, чтобы можно было приподнимать переднюю часть газонокосилки для разворота, давя на ручку.

Похожие записи

Как Поменять Катушку На Триммер Штиль… Триммер, будь он бензиновый либо электронный, является единственно верным решением для покоса травки в недоступных местах, с которыми не совладевает колесная газонокосилка. В роли режущего инструмента в триммер…

Как Намотать Леску На Триммер Echo… Как верно намотать леску на катушку триммера? Несмотря на то, что садовая техника используется уже достаточно давно, для некоторых владельцев частных домов она всё еще в новинку. Поэтому важно знать как правил…

Не Заводится Триммер После Работы… Что делать, когда триммеры бензиновые не заводятся? Бензиновый триммер – на удивление нужный инструмент, с помощью которого можно выкосить не только лишь маленькую поляну перед домом, да и целый газон больших р…

Чем больше диаметр колес, тем лучше. Газонокосилку с маленькими колесами труднее катать по траве.

Некоторые полезные советы

В конце статьи есть видео демонстрирующее работу второй газонокосилки.

Без мешка, трава будет укладываться в заданную вырезом сторону. Без отверстия в кожухе, трава будет измельчаться, это будет мульчирование. Но для всего этого нужен достаточно мощный двигатель, а во избежание набивания в двигатель срезанной травы, пространство между двигателем и ножами необходимо закрывать диском.

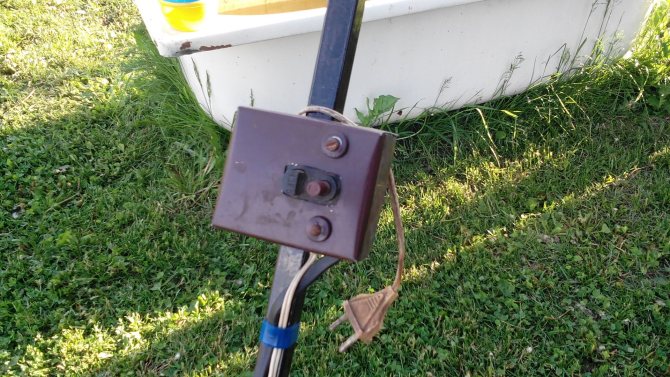

Работа с косилкой будет безопасней, если одну из рукояток оснастить рычагом, который при его отпускании отключает подачу напряжения на двигатель.

Достоинства конструкции

Заняться изготовлением самодельной электрокосилки побуждают несколько причин:

1. Низкая стоимость устройства в сравнении с аналогами заводского изготовления.
2. Экологичность электродвигателя. Газонокосилка «на электрической тяге» не продуцирует вредных выхлопов, как бензиновая.
3. Низкий уровень шума.
4. Простота эксплуатации: отсутствует необходимость хранить и периодически заправлять топливо.
5. Компактные размеры.

Но следует быть готовым и к некоторым особенностям:

1. Электрокосилка не автономна: радиус ее действия ограничен длиной сетевого провода. Но при размерах газона до 12-ти соток этот недостаток особого значения не имеет.
2. Ограниченная мощность. Бензиновые газонокосилки обычно являются более мощными, причем мощность электрического варианта ограничена еще и возможностями проводки.
3. Опасность поражения электротоком при работе на влажном газоне.

Самодельный вариант уступает моделям заводского изготовления в следующем:

• не является самоходным;
• отсутствует возможность регулировки высоты ножа;
• не предусмотрена функция сбора травы;

В самодельных конструкциях нет надежной влагоизоляции токоведущих частей.

Виды применяемых режущих насадок

Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:

• дисковыми (с тремя лезвиями);

Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.

В домашних условиях часто применяют ножи от газонокосилок либо сделанные из пил по дереву.

Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.

Основные узлы измельчителя

Дробилка веток, изготовленная своими руками в основе конструкции, имеет следующие узлы:

• Электрический двигатель для того, чтобы придать вращательный момент.
• Один или два рабочих вала.
• Непосредственно сами рабочие ножи.
• В качестве основания служит рама.
• Для загрузки веток устанавливается специальный бункер.
• Защитой от возможных травм служит кожух.

Дробилка для веток для удобства оснащается парой, либо четырьмя колесами. В период работы двигатель через систему цепей или ремней передает вращение валам с установленными на них рабочими ножами. В приемный короб загружают ветки, листья, гнилую древесину, а рабочие механизмы перемалывают отходы в щепу, которую в последствии можно погрузить в перегнойную яму. Работа конструкции напоминает действие бытовой мясорубки.

Измельчители промышленных размеров предназначены для переработки веток большой толщины. В условиях приусадебного участка это не имеет смысла, поэтому стоит изготовить дачный веткоруб своими руками.

Общие сведения

То, насколько качественно будет работать собранная вами газонокосилка, напрямую зависит от мощи двигателя и остроты резаков. Желательно применять в работе только качественную сталь, иначе надолго вам такого агрегата не хватит. Заточку стальных ножей необходимо по принципу: острее на концах, тупее в местах крепления. Это позволит избежать наматывания травы на винтовую часть агрегата и замусоривания движка.

Если сравнивать заводские модели газонокосилок с изготовленными собственноручно то, понятное дело, первые выигрывают по все параметрам. Они имеют повышенный функционал, в который входит переключение скоростей, регулировка положения ножей, меньшая шумность тоже не может не радовать. И главное – сертификат качества и гарантийный талон, с которым вы сможете обратиться в сервисный центр при возникновении неполадки.

Нюансы эксплуатации самодельной техники

Любая самоделка не всегда снабжена всеми приспособлениями согласно требованиям безопасности. При эксплуатации для того, чтобы избежать несчастных случаев необходимо соблюдать следующие правила:

• Приступая к работе, следует использовать плотно облегающие перчатки, очки и головной убор; категорически запрещается проталкивать ветки и мусор руками, для этого можно применять следующую партию ботвы.
• Диаметр материала для измельчения не должен превышать допустимый согласно мощности двигателя; не допускается попадание твердых материалов в бункер с режущими лезвиями, они могут повредить ножи и вывести из строя двигатель.
• При застревании веток в барабане, установку полностью обесточивают, лишь после удаляют застрявшие куски.
• Питающие провода прокладывают в местах, где не будут лежать ветки, и падать щепа.

Снегоход или снегокат

На основе мотора триммер можно переделать в самоход для передвижения по заснеженной ровной местности или простой снегокат (моторизованные сани) для крутого спуска с горы.

Самоход — рамная конструкция, включающая:

Рама делается из сварных лонжеронов, на которые привариваются стойки из уголков 30х30 см и поперечины. В качестве приводного вала берут стальную трубу диаметром 14 мм. Лыжи — опорно-рулевые. Перемещение снегохода происходит винтом или цепной передачей.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;
• ножи, установленные на рабочем валу;
• раму (обычно металлическую);
• защитный кожух;
• короб, предназначенный для приема срезанной растительности;
• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Культиватор

Для моторизованной обработки почвы производят культиватор из триммера своими руками. Мощность мотора должна составлять не менее 2 л. с. При использовании электротриммера надо запастись удлинителем, чтобы производственный процесс происходил по всему участку.

Главная деталь мотокультиватора — насадка. В качестве нее подходят прутья садовых вил длиной 10-15 см.

Изготовление детали происходит так:

• сначала необходимо расплющить зубья на ширину 1 см;
• на наждачном круге заточить режущие лезвия для фрез;
• из металлического листа электролобзиком вырезать кольцо диаметром 10 см;
• заготовку отшлифовать;
• приварить 3 фрезы к стальному кругу на равном расстоянии друг от друга.

При наличии обратной резьбы насадку накручивают, предварительно сварив трубу с гайкой.
